T180LBT - Alto-falante MPMAN - Manual de utilização gratuito

MANUAL DE UTILIZADOR T180LBT MPMAN

9: 9: é é é âble audio.

doucement. é é é "T180L".

é é é AC 220-240V, 50Hz 5W×2+10W 5V, 500mA 87.5-108.0MHz 10 m tres Entr e audio 3.5mm: entr e audio 2*RCA; USB 7 m tres

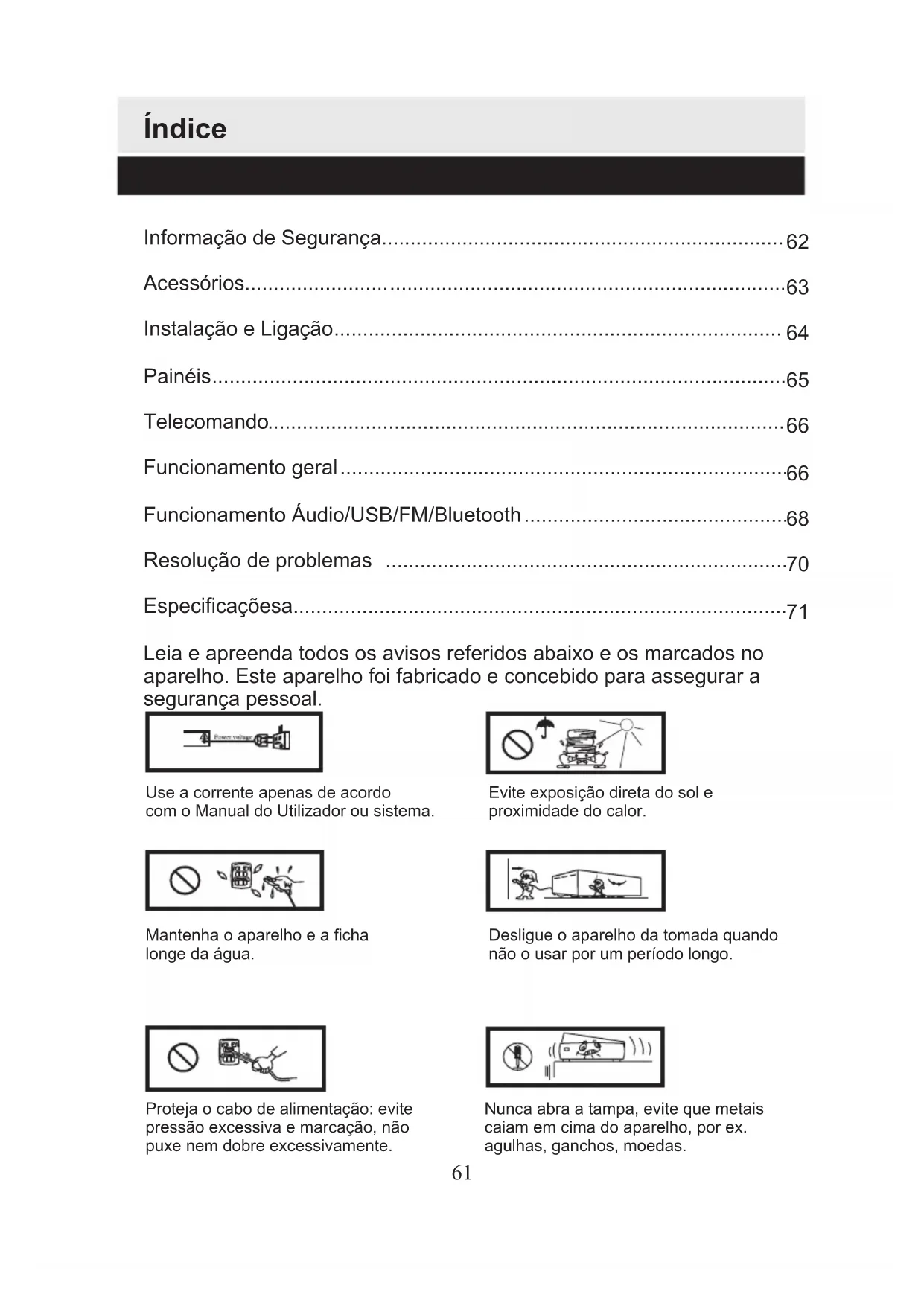

/AUX IN/USB PARA REPRODUÇÃO E CARREGAMENTO T180L BTÍndice Informação de Segurança...................................................................... Acessórios......................... Instalação e Ligação Painéis Telecomando Funcionamento geral Funcionamento Áudio/USB/FM/Bluetooth Resolução de problemas

Especificaçõesa...................................................................................... Leia e apreenda todos os avisos referidos abaixo e os marcados no aparelho. Este aparelho foi fabricado e concebido para assegurar a segurança pessoal. Use a corrente apenas de acordo com o Manual do Utilizador ou sistema. Evite exposição direta do sol e proximidade do calor. Mantenha o aparelho e a ficha longe da água. Desligue o aparelho da tomada quando não o usar por um período longo. Proteja o cabo de alimentação: evite pressão excessiva e marcação, não puxe nem dobre excessivamente. Nunca abra a tampa, evite que metais caiam em cima do aparelho, por ex. agulhas, ganchos, moedas.

61Instruções de segurança ADVERTÊNCIA

Este sinal significa que há risco de voltagem perigosa no interior doEste sinal significa que há instruções de funcionamento e Advertência: Para reduzir o risco de choque elétrico não abra o aparelho, não há peças que possam ser substituídas pelo cliente. Faça a reparação com pessoal de assistência qualificado. -aparelho, o que constitui um risco de choque elétrico.manuseamento importantes no manual que acompanha este aparelho.

1. Leia as instruções – Deve ler cuidadosamente todas as instruções de segurança e

funcionamento antes de usar o aparelho.

2. Guarde as instruções – As instruções de segurança e funcionamento devem ser

guardadas para consulta futura.

3. Tenha em atenção todos os avisos – Deve seguir todos os avisos apresentados no

aparelho e nas instruções de funcionamento.

4. Siga todas as instruções – Deve seguir todas as instruções de uso e funcionamento.

5. Não use este aparelho perto da água – O aparelho não deve ser usado perto da água

ou em locais húmidos, por exemplo, numa cave húmida ou perto de uma piscina, ou locais similares.

6. Limpe apenas com um pano húmido.

7. Não bloqueie as aberturas para ventilação. Instale o aparelho de acordo com as

instruções do fabricante.

8. Não instale perto de quaisquer fontes de calor, como radiadores, registadores de calor,

fogões ou outros aparelhos, incluindo amplificadores, que produzam calor.

9. Proteja o cabo de energia para que não seja pisado ou apertado, particularmente junto

de tomadas, tomadas múltiplas, e no local de saída do fio sai do aparelho.

10. Use apenas ligações/acessórios especificados pelo fabricante.

11. Desligue o aparelho durante as trovoadas ou não quando não for usado por longos

12. Consulte a assistência para obter informação sobre pessoal qualificado. O aparelho

precisa de assistência quando for danificada por qualquer forma, por exemplo quando o cabo de energia ou a ficha se encontrarem danificados, seja derramado líquido ou caiam objetos no aparelho, o quando o aparelho tenha estado exposto a chuva ou humidade. 62Instruções de segurança

13. Mantenha o aparelho num ambiente bem ventilado.

14. Estas instruções de assistência são apenas para uso por pessoal qualificado. Para

reduzir o risco de choque elétrico, não faça qualquer assistência para além da especificada no manual de instruções salvo se for qualificado para a fazer.

15. A ficha elétrica é usada para desligar o aparelho, o aparelho desligado permanecerá

imediatamente operacional.

16. Este equipamento é de Classe II ou um aparelho elétrico com isolamento duplo. Foi

projetado de uma forma que não requer uma ligação de segurança a uma tomada ligada à terra.

17. As pilhas (se incluídas) não podem ser expostas a calor excessivo como sol, incêndio

18. O aparelho não pode ser exposto a pingos ou salpicos e não podem ser colocados em

cima do aparelho objetos com líquidos, como vasos.

19. Para reduzir o risco de incêndio ou choque elétrico, não exponha o aparelho à chuva

20. A voltagem de funcionamento deste produto está marcada na placa que se encontra

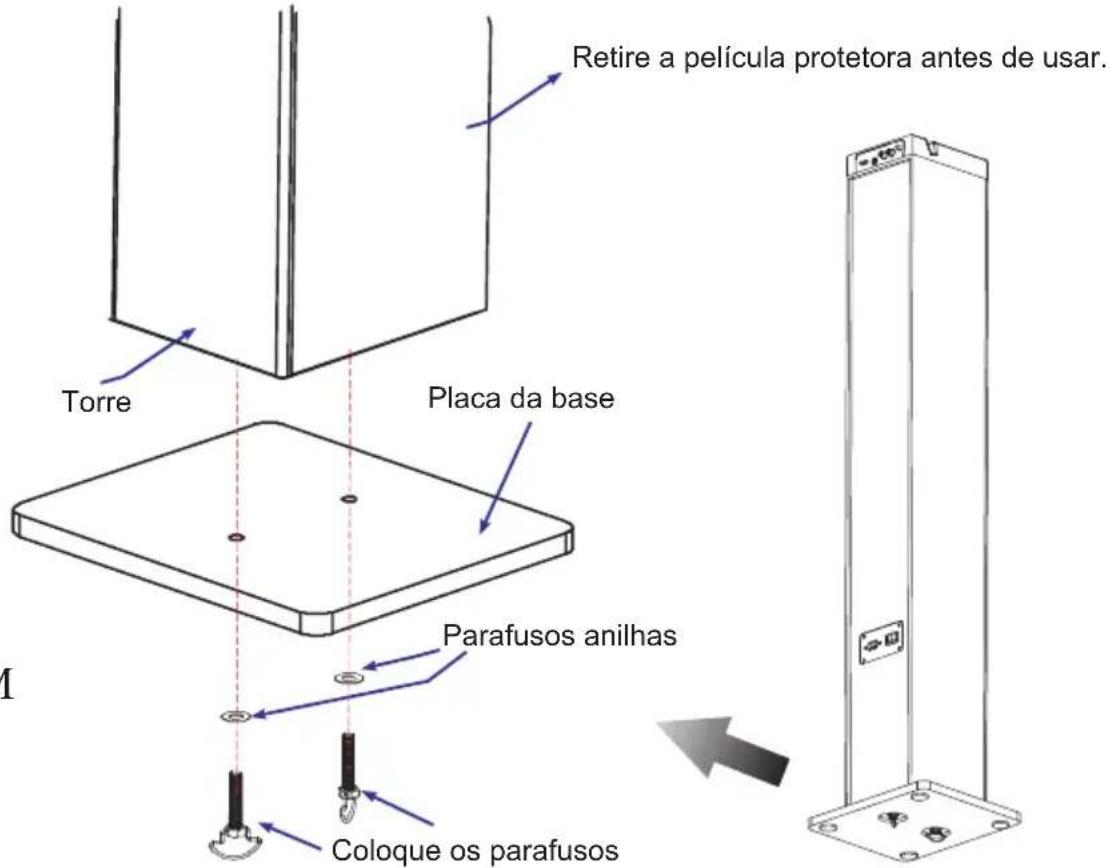

na parte de trás do produto. A forma de desligar este aparelho da corrente é retirar a ficha. Esta deve estar desobstruída e pronta a funcionar a qualquer momento. Parafusos com anilhas x 2 Acessórios Placa da base x 1 Torre x 1 USER MANUAL Manual do utilizador x 1 Cabo de alimentação x 1 Cabo áudio RCA x 1 Telecomando x 1 SEARCHDISPLAYON/OFFDISPLAY 63Instalação e Ligação Placa da base TorreColoque os parafusosParafusos anilhas Diagrama de Instalação Instale o aparelho da forma descrita abaixo (não ligue a energia):Retire a película protetora antes de usar.AUDIO IN

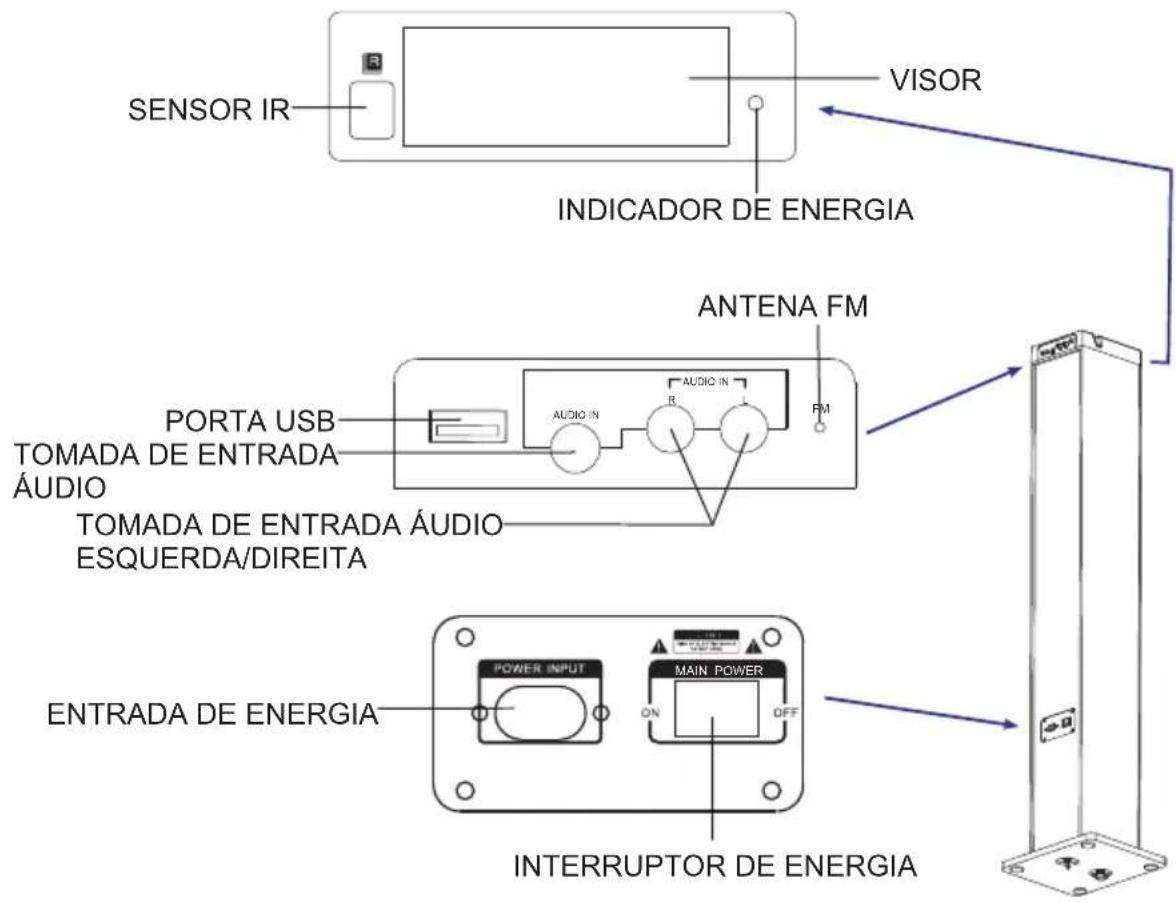

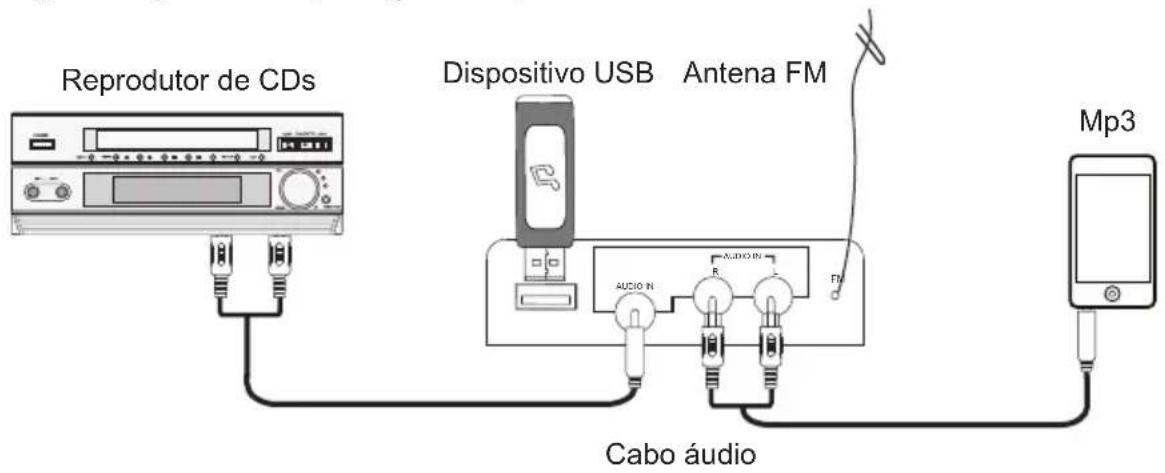

R L AUDIO IN Mp3 Antena FMDispositivo USBCabo áudioSiga a imagem abaixo para ligar os dispositivos: Reprodutor de CDs Ligação Antena FM 64Painéis ESPERA REPRODUZIR / PAUSA RANHURA VOLUME+ SEGUINTE ORIGEM VOLUME- ANTERIOR VISOR

INTERRUPTOR DE ENERGIA

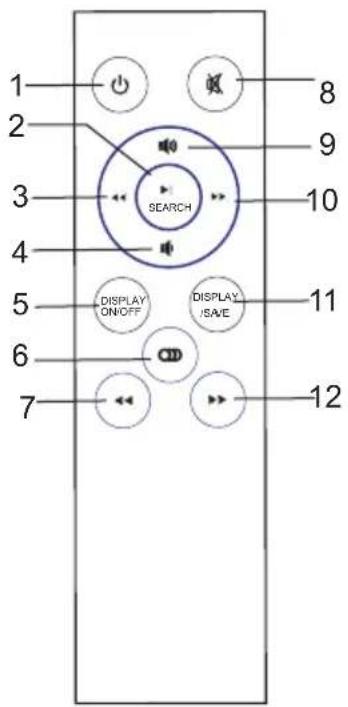

PORTA USB MAIN POWER 65Controlo e funcionamento geral Telecomando PREPARAÇÃO Antes de ligar este aparelho, verifique se todas as ligações estão corretas e seguras. Depois ligue à eletricidade. Prima o INTERRUPTOR para ligar o aparelho. MODO STANDBY (ESPERA) Prima botão STANDBY para ligar ou desligar o modo espera. SELECIONAR MODO Prima o botão SOURCE no painel superior para alternar entre os modos: Bluetooth, USB, FM ou Áudio.

CONFIGURAÇÃO DO VOLUME

Prima brevemente os botões para ajustar para uma volume confortável. SOM MUDO Quando o aparelho está a reproduzir, prima o botão MUTE no telecomando para que o som fique mudo. Prima novamente o botão MUTE ou prima os botões para repor o volume de som. Funcionamento geral SEARCHDISPLAYON/OFFDISPLAY /SA

2. Reproduzir/pausa/procurar

66Funcionamento geral SALTAR FAIXAS Prima o botão ANTERIOR ou SEGUINTE no telecomando ou prima e mantenha premido o botão ANTERIOR ou SEGUINTE no painel superior para saltar para a faixa anterior ou seguinte. /Botão SEARCH (PROCURAR)

1. Reproduzir / pausa Prima o botão /SEARCH no telecomando para parar a reprodução

da música. Prima novamente para retomar.

2. Procurar estações: No Modo Rádio, prima o botão /SEARCH no telecomando para

procurar as estações automaticamente. Botão VISOR LIGADO/DESLIGADO Prima o botão do VISOR LIGADO/DESLIGADO para LIGAR/DESLIGAR o modo LED. Botão VISOR /GUARDAR Prima o botão VISOR /GUARDAR para selecionar a cor do LED. Funcionamento geral 67Funcionamento nos diferentes modos Funcionamento Áudio Para ligar o aparelho ao Disco/ MP3 /telefone ou outro dispositivo através de um cabo áudio.

1. Ligue uma ponta do cabo à saída do Mp3/auscultador e a outra ponta à entrada

AUDIO IN na parte de trás do aparelho.

2. Prima SOURCE para entrar no modo áudio.

3. Controle a reprodução áudio no Mp3. Só pode ajustar o volume do aparelho.

NOTA: Quando Audio in e R/L Audio in estão ligados ao aparelho de música ao mesmo tempo, a entrada de Áudio tem prioridade na reprodução, e o Áudio D/E das entradas não tem saída de som. Funcionamento da USB

1. Insira o dispositivo USB na porta USB no painel de trás do aparelho.

2. Prima o botão SOURCE para entrar no modo USB.

3. Depois de inserir o dispositivo USB, o aparelho deteta automaticamente os ficheiros e

inicia a reprodução. NOTA:

1. Dependendo da quantidade de dados e da velocidade do suporte, pode levar mais

tempo para o aparelho ler os ficheiros guardados no dispositivo USB, isto não é uma avaria.

2. Para alguns ficheiros, mesmo que sejam do formato do suporte (MP3), o aparelho não

consegue reproduzir por causa da compatibilidade do formato.

3. O tamanho máximo que uma Flash Drive pode ter são 32GB.

1. Ajuste a direção da antena para obter a melhor receção.

2. Prima o botão SOURCE para entrar no modo FM.

3. Prima brevemente os botões no telecomando ou prima e mantenha premidos os

botões no painel principal para saltar para a estação anterior ou seguinte.

4. Prima os botões no telecomando para aumentar ou baixar a frequência dos

incrementos em 0.1MHz.

5. Prima o botão /SEARCH no telecomando para procura as estações da frequência

mais baixa para a mais alta. Prima novamente para parar a procura.

6. Quando ouvir a sua estação preferida, pode premir e manter premido o botão

1. Ligue o dispositivo do Bluetooth (e.g. telefone) e mantenha-se dentro de uma distância

de 10 metros da torre.

2. Prima o botão SOURCE para entrar no modo Bluetooth, o indicador pisca

3. Introduza a lista de pesquisa do Bluetooth e selecione o nome do dispositivo

5. Quando corretamente emparelhados, as luzes do indicador ficam em azul.

6. Em casos raros, o telefone pode pedir que introduza “0000" (quatro zeros) como

7. Para desligar os dispositivos: desligue a função do Bluetooth no seu dispositivo e

desemparelhe da torre. Depois siga os PASSOS 2 a 5 para emparelhar o novo dispositivo. NOTA: O aparelho só pode ligado a um dispositivo de cada vez e faça a operação de emparelhamento se o dispositivo estiver fora do alcance de 10 metros. 69Resolução de problemas Resolução de Problemas A fonte de alimentação não pode ser desligada

• Certifique-se que o cabo de energia está totalmente introduzido na tomada. O telecomando não funciona

• A parte frontal do telecomando não está direcionada para a parte de receção de infravermelhos do aparelho. Sem som

• Certifique-se que cabo áudio está ligado corretamente e com segurança à parte de trás do aparelho e ao sistema de som.

• Certifique-se que o sistema de som está ajustado para a entrada de áudio correta.

• Desligue o aparelho, e volte a ligar. O aparelho não funciona de todo

• O microcomputador integrado pode ter-se avariado por ter sido atingido por um raio, estática ou outra interferência. 70Especificações Especificações Voltagem de entrada: Consumo de Energia: Carregamento por USB: Alcance da frequência: Alcance do Bluetooth: Entradas: Alcance Telecomando: AC 220-240V, 50Hz 5W×2+10W 5V, 500mA 87.5-108.0MHz 10 metros Entrada áudio 3,5mm Entrada áudio 2 x RCA; USB 7 metros (Use apenas as fontes de alimentação enumeradas nas instruções) Isto é para certificar que T180L BT está em conformidade com: Directiva de concelho 89/336/EEC (direcção EMC): Padrões aplicáveis: EN55013:2013 EN61000-3-2:2014 EN61000-3-3:2013 EN55020:2007+A11:2011 Fabricado na RPC Para mais informações, visite o nosso website: www.mpmaneurope.com
