MANUALE UTENTE T180LBT MPMAN

RIPRODUZIONE DI FILE MP3 E ALIMENTAZIONE

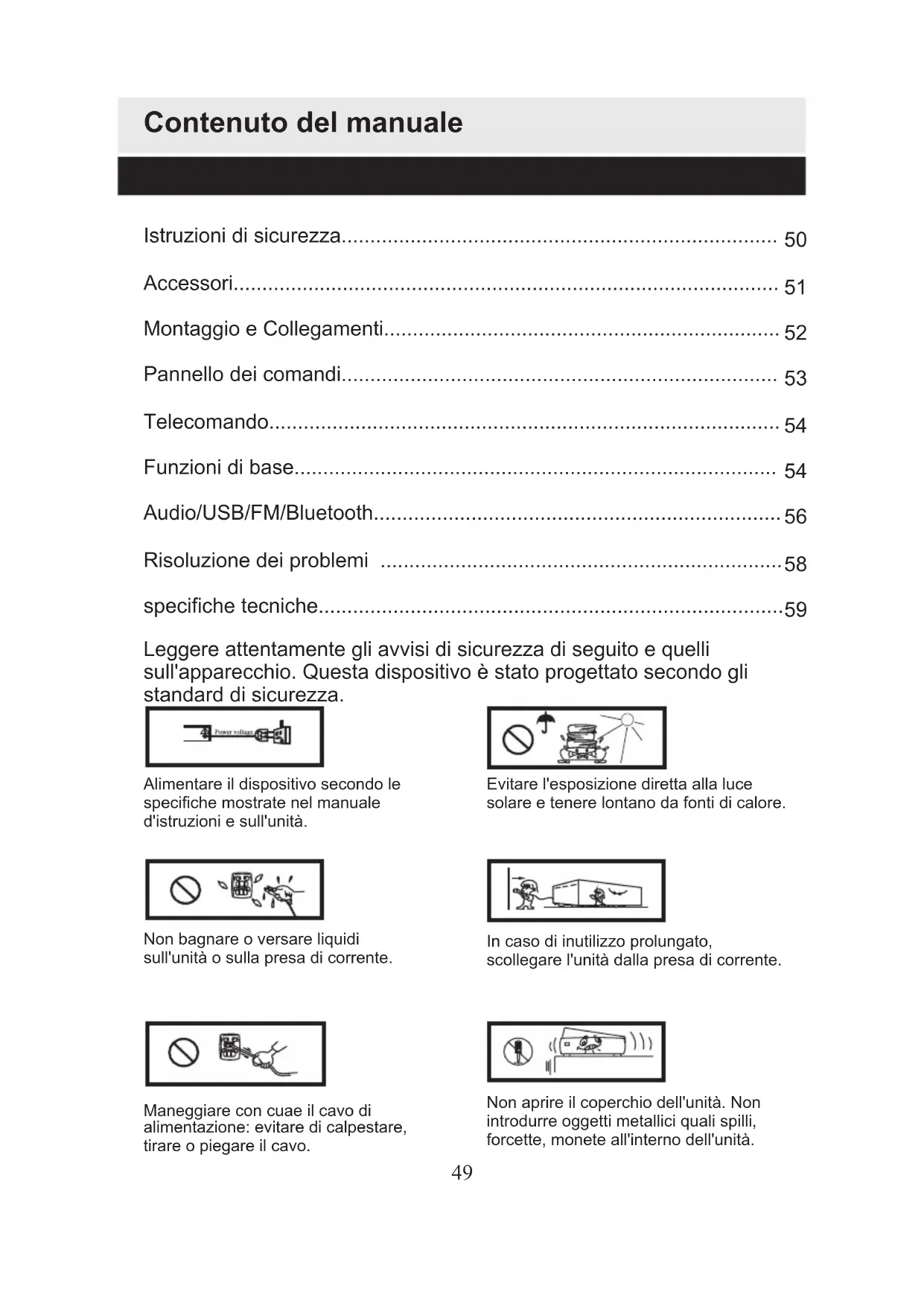

T180L BTContenuto del manuale Istruzioni di sicurezza............................................................................ Accessori............................................................................................... Montaggio e Collegamenti..................................................................... Pannello dei comandi............................................................................ Telecomando......................................................................................... Funzioni di base.................................................................................... Audio/USB/FM/Bluetooth....................................................................... Risoluzione dei problemi ...................................................................... specifiche tecniche................................................................................. Leggere attentamente gli avvisi di sicurezza di seguito e quelli sull'apparecchio. Questa dispositivo è stato progettato secondo gli standard di sicurezza. Alimentare il dispositivo secondo le specifiche mostrate nel manuale d'istruzioni e sull'unità. Evitare l'esposizione diretta alla luce solare e tenere lontano da fonti di calore. Non bagnare o versare liquidi sull'unità o sulla presa di corrente. In caso di inutilizzo prolungato, scollegare l'unità dalla presa di corrente. Maneggiare con cuae il cavo di alimentazione: evitare di calpestare, tirare o piegare il cavo. Non aprire il coperchio dell'unità. Non introdurre oggetti metallici quali spilli, forcette, monete all'interno dell'unità.

49Istruzioni di sicurezza AVVERTENZE

Questo simbolo indica la presenza di voltaggi pericolosi all'internoQuesto simbolo indica che il manuale contiene importanti istruzioni Avvertenze: per ridurre il rischio di scosse elettriche non aprire il dispositivo, non ci sono parti riparabili dall'utente. Per qualsiasi manutenzione rivolgersi a personale qualificato. -dell'unità e quindi il rischio di scosse elettriche.-di sicurezza su come utilizzare e maneggiare il dispositivo. DI SCOSSE ELETTRICHE

1. Leggere attentamente le istruzioni - prima di utilizzare il dispositivo leggere attentamente

le istruzioni d'uso e di sicurezza.

2. Conservare le istruzioni - conservare con cura le istruzioni per consultazioni future.

3. Prestare attenzioni a tutti gli avvisi - rispettare tutti gli avvisi presenti sul dispositivo e nel

manuale d'istruzioni.

4. Seguire attentamente le istruzioni - attenersi alle istruzioni d'uso.

5. Non bagnare o utilizzare l'unità vicino all'acqua - non utilizzare l'apparecchio vicino

all'acqua o in luoghi molto umidi come cantine umide, piscine ecc.

6. Pulire con un panno asciutto.

7. Non ostruire le aperture di ventilazione. Installare l'unità secondo quanto riportato nel

manuale d'istruzioni.

8. Tenere lontano da fonti di calori quali radiatori, stufe o altri dispositivi che producono

9. Fare attenzione a non danneggiare il cavo di alimentazione. Non calpestare, piegare o

rovinare il cavo, in modo particolare vicino alla spina e alla prese agli estremi del cavo.

10. Usare solamente attacchi/accessori specificati dal costruttore.

11. Scollegare l'apparecchio durante temporali o quando non viene utilizzato per un

12. Rivolgersi solo a personale qualificato. E' necessaria la riparazione in caso di

danneggiamento dell'apparecchio, danni al cavo di alimentazione o alla spina, in caso l'apparecchio sia stato esposto a pioggia o umidità o siano caduti oggetti metallici all'interno.

13. Fare attenzione che l'apparecchio sia installato in luoghi con sufficiente ventilazione.

50Istruzioni di sicurezza

14. Per ridurre il rischio di scosse elettriche non tentare di riparare l'apparecchio e

attenersi alle istruzioni del manuale a meno che l'utilizzatore non sia qualificato. In alternativa rivolgersi semrpe a personale qualificato.

15. La spina principale è usata come apparecchio scollegato che rimarrà prontamente

16. Apparecchio di Classe II con doppio isolamento elettrico. L'apparecchio è stato

progettato per essere collegato all'alimentazione senza aver bisogno di una connessione di sicurezza a terra.

17. Le batterie (se incluse) non devono essere esposte a calore eccessivo come luce

solare diretta, fuoco e simili.

18. Non esporre l'apparecchio a gocciolamenti o schizzi e non posizionare recipienti

contenenti liquidi sull'apparecchio.

19. Non esporre l'apparecchio a pioggia e umidità per ridurre il rischio di scosse elettriche

20. Fare attenzione al voltaggio di alimentazione dell'apparecchio riportato sul retro del

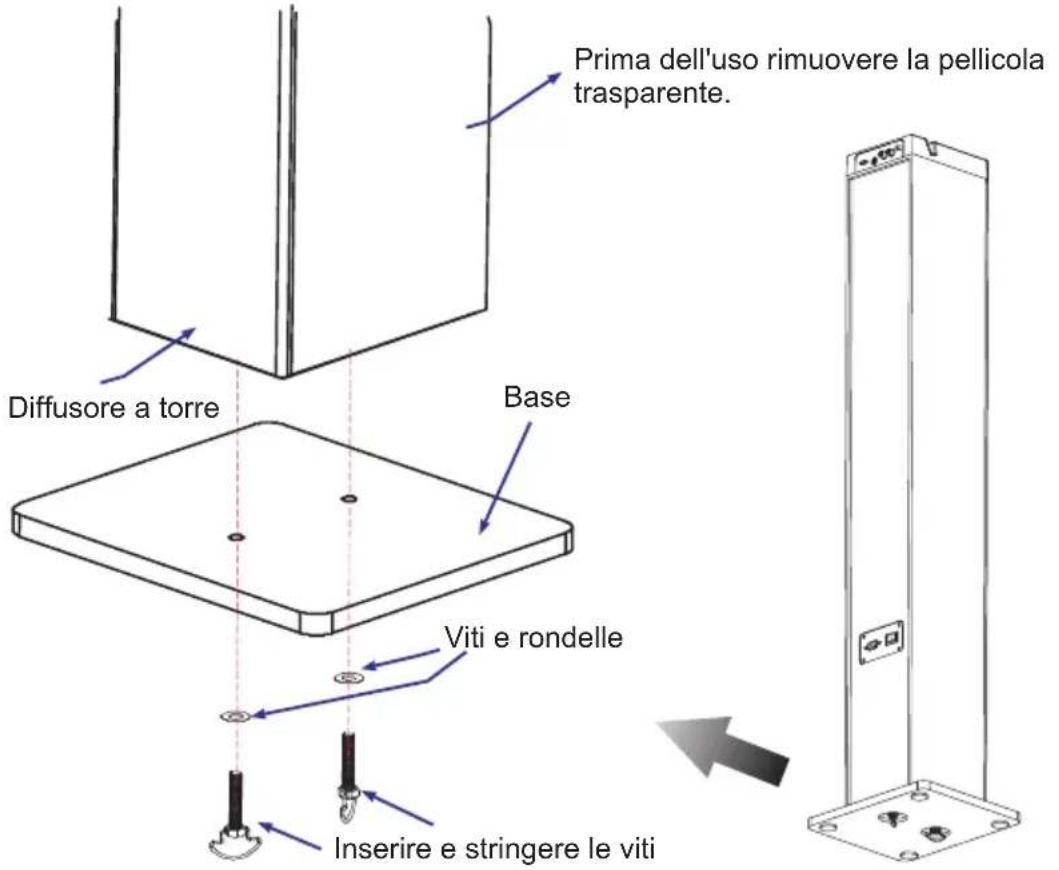

prodotto. Scollegare il dispositivo dalla corrente scollegando direttamente la spina principale e collocare il dispositivo in modo da poter afferrare prontamente il cavo in qualsiasi momento. Vis et rondelles* 2 Accessori 1x Base 1x Diffusore a torre USER MANUAL 1x Manuale d'uso 1x Cavo di alimentazione 1x Cavo audio RCA 1x Telecomando SEARCHDISPLAYON/OFFDISPLAY 51Montaggio e Collegamenti Base Diffusore a torre Inserire e stringere le viti Viti e rondelle Schema d'installazione Montare l'unità come mostrato in figura (non collegare ancora all'alimentazione): Prima dell'uso rimuovere la pellicola trasparente. AUDIO IN

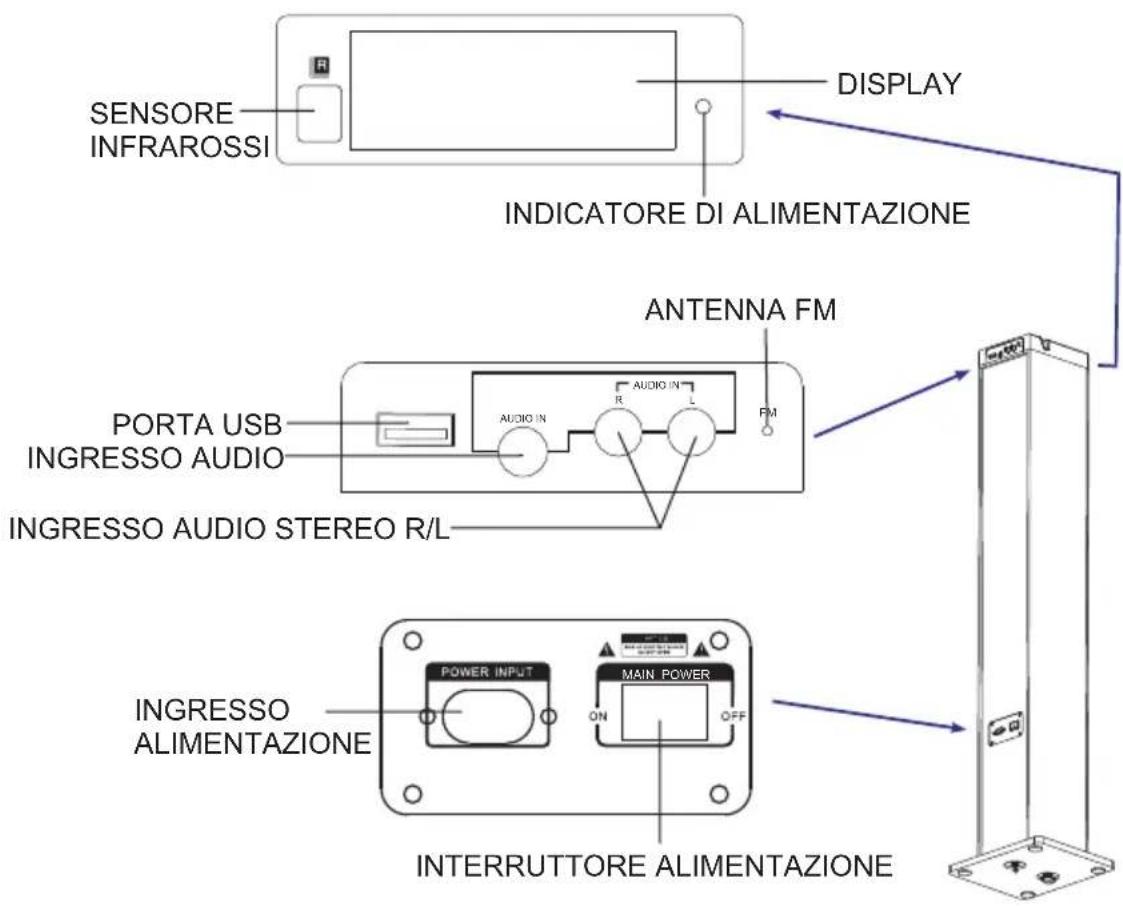

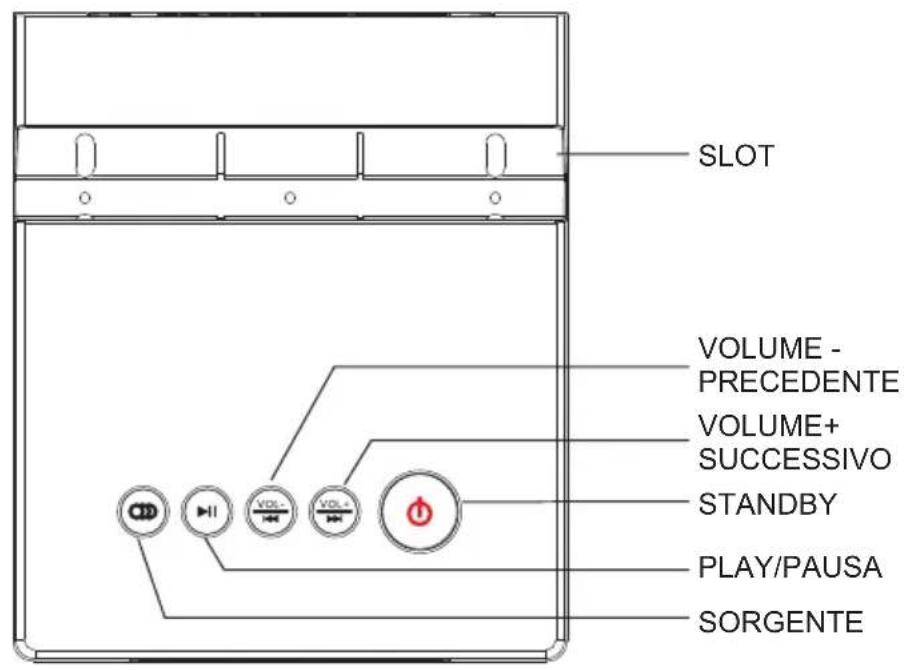

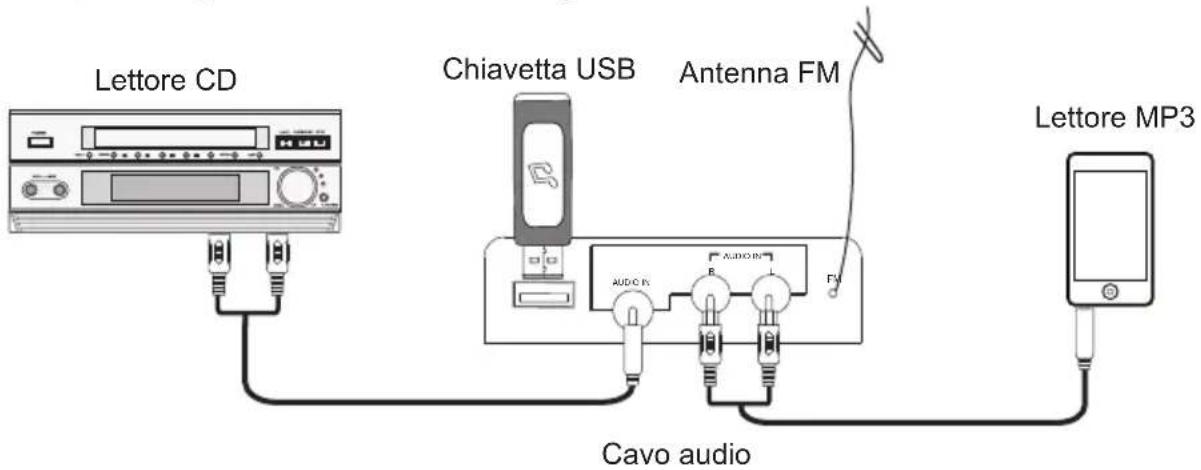

R L AUDIO IN Lettore MP3 Antenna FM Chiavetta USB Cavo audio Collegare il dispositivo come mostrato in figura: Lettore CD Installazione 52Pannello dei comandi STANDBY PLAY/PAUSA SLOT VOLUME+ SUCCESSIVO SORGENTE VOLUME - PRECEDENTE DISPLAY

INDICATORE DI ALIMENTAZIONE

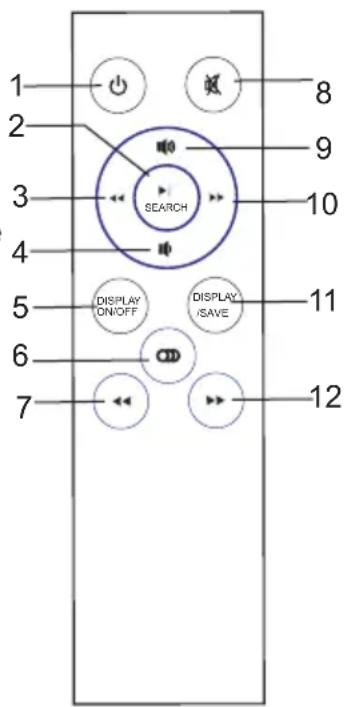

R L AUDIO IN INGRESSO ALIMENTAZIONE INTERRUTTORE ALIMENTAZIONE PORTA USB MAIN POWER 53Comandi e funzioni Telecomando PREPARAZIONE Prima di accendere l'apparecchio assicurarsi che tutti i cavi siano collegati correttamente. Infine collegare il cavo di alimentazione e premere l'INTERRUTTORE DI ALIMENTAZIONE per accendere l'unità. MODALITA' STANDBY Premere il tasto STANDBY per attivare o disattivare la modalità standby. MODALITA' SOURCE Premere il tasto SOURCE sul pannello dei comandi per selezionare la sorgente desiderata: Bluetooth, USB, FM o Audio. IMPOSTAZIONI VOLUME Premere brevemente il tasto per regolare il livello del volume. DISATTIVARE L'AUDIO Durante la riproduzione, premere il tasto MUTE sul telecomando per disattivare o l'audio. Premere nuovamente il tasto MUTE o premere il tasto per riattivare l'audio. Funzioni generali SEARCHDISPLA ON/OFFDISPLA /SAVE

3. Traccia precedente

10. Traccia successiva

SELEZIONARE TRACCE AUDIO

Premere i tasti PREVIOUS o NEXT sul telecomando o sul pannello dei comandi per passare alla traccia precedente o successiva. Tasto /SEARCH

1. Play/pausa: Premere il tasto /SEARCH sul telecomando per interrompere la

riproduzione della musica. Premere nuovamente per riprendere la riproduzione.

2. Ricerca stazioni radio: in modalità Radio, premere il tasto /SEARCH per avviare la

ricerca automatica delle stazioni radio. Tasto DISPLAY ON/OFF Premere il tasto DISPLAY ON/OFF per ACCENDERE/SPEGNERE la modalità LED. Tasto DISPLAY/SAVE Premere il tasto DISPLAY/ SAVE per selezionare il colore del display al LED. Funzioni generali 55Modalità operative e funzioni Modalità Audio Collegare il dispositivo multimediale come Lettori CD/ MP3, smartphone o altri dispositivi audio tramite il cavo audio.

1. Collegare un'estremità all'uscita audio/cuffie del lettore MP3 e l'altra estremità

all'ingresso AUDIO IN posizionata nel retro dell'apparecchio.

2. Premere il tasto SOURCE per accedere alla modalità audio.

3. Controllare la riproduzione tramite il lettore MP3. Dall'apparecchio è possibile controllare

il volume. NOTE: Collegando il dispositivo multimediale sia all'ingresso Audio in e all'ingresso Audio in Stereo R/L, l'ingresso Audio in è prioritario e quello stereo non riprodurrà. Modalità USB

1. Inserire la chiavetta USB nella porta USB nel retro dell'unità.

2. Premere il tasto SOURCE per selezionare la modalità USB.

3. Dopo aver inserito la chiavetta USB l'unità rileverà automaticamente i file audio e

avvierà la riproduzione. NOTE:

1. La velocità di lettura dei file audio dipende dalla quantità di file e dalla velocità di

trasferimento della chiavetta USB o del lettore multimediale.

2. Alcuni file, anche se in formato MP3, potrebbero non essere compatibili e non essere

riproducibili dall'unità.

3. L'unità supporta flash drive sino a 32GB di dimensione massima.

1. Regolare la posizione dell'antenna per ottenere una buona ricezione.

2. Premere il tasto SOURCE per accedere alla modalità FM.

3. Premere brevemente i tasti sul telecomando o premere e tenere premuti i tasti sul

pannello dei comandi per selezionare la stazione radio precedente o successiva.

4. Premere i tasti sul telecomando per regolare manualmente la frequenza con un

incremento di 0.1MHz.

5. Premere il tasto /SEARCH sul telecomando per cercare le stazioni radio. Premere

nuovamente per interrompere la ricerca.

6. Per salvare unstazione radio, premere e tenere premuto il tasto DISPLAY/ SAVE

56Modalità operative e funzioni Modalità Bluetooth

1. Accendere il dispositivo Bluetooth (smartphone) e collocarlo entro 10 metri di distanza

dal diffusore a torre.

2. Premere il tasto SOURCE per accedere alla modalità Bluetooth, l'indicatore del

Bluetooth lampeggerà rapidamente.

3. Entrare nella lista dispositivi Bluetooth e selezionare “T180L”.

4. Selezionare OK/YES/PAIR per connettere il telefono al diffusore a torre.

5. Terminato l'accoppiamento l'indicatore diventa blu.

6. In rare casi, il telefono potrebbe richiedere di inserire una password. La password è

“0000" (quattro zeri).

7. Per disconnettere il dispositivo, spegnere la funzione Bluetooth dal dispositivo e

eliminare l'accoppiamento con il diffusore. Seguire le istruzioni 2-5 per eseguire un nuovo accoppiamento. NOTE: L'unità può connettersi ad un solo dispositivo per volta e ad una distanza massima di 10 metri. 57Risoluzione dei problemi Impossibile accendere l'alimentazione principale

• Assicurarsi che il cavo di alimentazione sia collegato correttamente alla presa di corrente. Il telecomando non funziona

• La batteria è scarica.

• Fare attenzione a puntare il telecomando verso il sensore infrarossi dell'unità. La musica non si sente

• Assicurarsi che il cavo audio sia connesso correttamente all'ingresso audio nel retro dell'unità e al dispositivo di riproduzione o all'impianto stereo.

• Assicurarsi che l'impianto stereo sia impostato sull'uscita audio corretta.

• Spegnere e riaccendere l'unità. L'unità non funziona

• Il microcomputer integrato potrebbe non funzionare a causa di fulmini, tensione statica o altre interferenze. 58Specifiche tecniche Specifiche tecniche AC 220-240V, 50Hz 5W×2+10W 5V, 500mA 87.5-108.0MHz 10 metri 3.5mm; 2 audio RCA; USB 7 metri Alimentazione Consumo Caricamento via USB Risposta di Frequenza Portata Bluetooth Uscite audio Portata telecomando (Utilizzare solo Alimentazioni con voltaggio come dichiarato nelle istruzioni) Questo marchio T180L BT certifica la conformità con: Direttiva Comunitaria 89/336/EEC (EMC directive): Standard applicabili: EN55013:2013 EN61000-3-2:2014 EN61000-3-3:2013 EN55020:2007+A11:2011 Costruito nella RPC Per ulteriori informazioni, siere pregati di far visita al nostro sito:
