D7010XO - Exaustor NEFF - Manual de utilização gratuito

Marca	NEFF
Modelo	D7010XO
Tipo de produto	Exaustor com motor externo
Material	Aço inoxidável
Peso	7,0 kg
Diâmetro do duto	150 mm mínimo
Comprimento do cabo de alimentação	aproximadamente 5 m
Tipo de evacuação	Exterior (duto)
Saída de ar	Para baixo
Motor externo compatível	HBD-MX10-8
Distância mínima do ventilador	2 metros do exaustor
Depressão máxima permitida	4 Pascais (0,04 mbar)
Inclinação do duto de ar	1° para o exterior
Inclinação do tubo protetor	3° para o exterior
Diâmetro de perfuração	160 mm para duto, 18 mm para cabo
Acessório opcional	Silenciador para duto de 150 mm
Manutenção	Limpeza com produto especial para aço inoxidável, sem esponja abrasiva
Segurança	Desconectar antes da manutenção; substituir o cabo apenas por um profissional
Reparos	Reservados a um especialista
Conformidade	Disposições de segurança aplicáveis

Perguntas frequentes - D7010XO NEFF

Qual é o tipo de motor do exaustor NEFF D7010XO?

O exaustor funciona com um motor externo do tipo HBD-MX10-8. Certifique-se de verificar a compatibilidade antes da instalação.

Como instalar o ventilador externo?

Faça um furo de 160 mm para o duto e de 18 mm para o cabo. Monte o ventilador em uma parede externa a pelo menos 2 m do exaustor, com uma inclinação de 1° para o exterior para o duto. Use buchas adequadas.

Qual é a distância mínima entre o exaustor e o ventilador?

A distância mínima é de 2 metros.

Como limpar o exaustor NEFF D7010XO?

Limpe as superfícies de aço inoxidável com um produto especial para aço inoxidável. Nunca use esponja com parte abrasiva nem detergentes à base de areia, soda cáustica, ácido ou cloro.

O que fazer se o cabo de alimentação estiver danificado?

A substituição deve ser feita pelo fabricante, seu serviço pós-venda ou uma pessoa qualificada para evitar qualquer risco.

Qual é o diâmetro do duto de exaustão?

O diâmetro do duto não deve ser inferior a 150 mm.

O exaustor pode ser usado com um aquecedor a combustão?

Sim, desde que a depressão no ambiente não exceda 4 Pascais. Certifique-se de uma entrada de ar suficiente através de aberturas não obstruíveis.

Qual é o peso do exaustor?

O peso do exaustor é de 7,0 kg.

Quais acessórios estão disponíveis como opção?

Você pode adicionar um silenciador para duto de 150 mm (disponível no comércio especializado).

Como garantir a segurança durante a manutenção?

Antes de qualquer intervenção, desconecte o exaustor da tomada. Os reparos devem ser confiados a um especialista.

MANUAL DE UTILIZADOR D7010XO NEFF

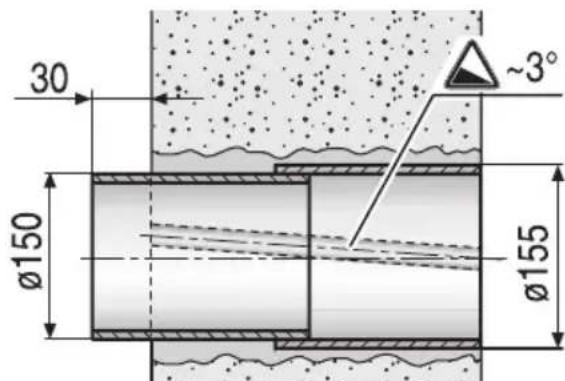

Colocar o tubo telescópico:

Fino, rente à parede,

Fino interno, que sobressaia 30 mm.

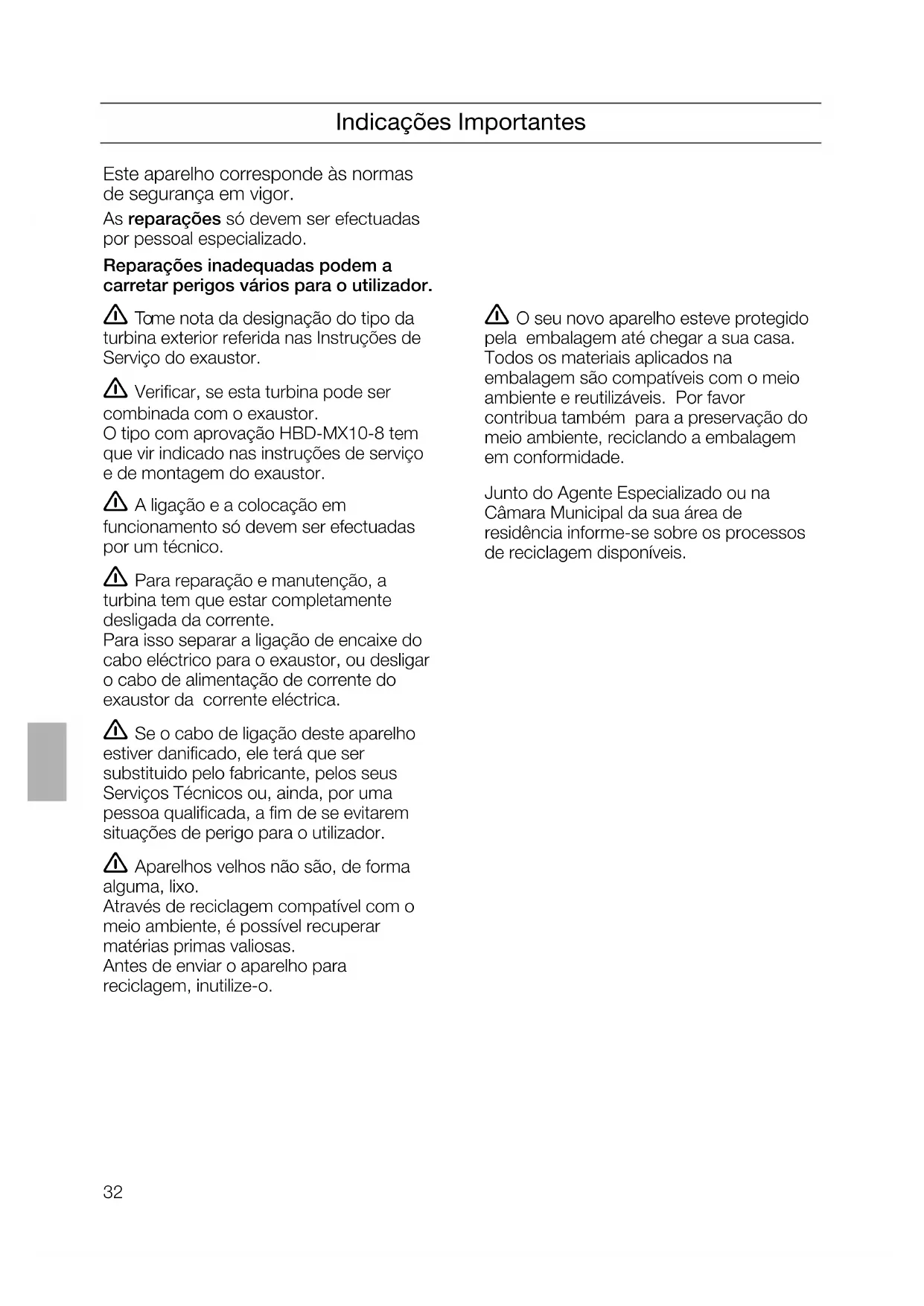

Este aparelho corresponde às normas de segurança em vigor.

As reparações só devem ser efectuadas por pessoal especializado.

Reparações inadequadas podem acarretar perigos vários para o uso.

Tome nota da designação do tipo da turbina exterior referida nas Instruções de Serviço do exaustor.

Verificar se esta turbina pode ser combinada com o exaustor.

O tipo com aprovação HBD-MX10-8 tem que vir indicação nas instruções de serviço e de montagem do exaustor.

A ligação e a colocação em funcionamento só devem ser efectuadas por um técnico.

Para reparação e manutenção, a turbina tem que estar completamente desligada da corrente.

Para isso, separar a ligação de encaixe do cabo eléctrico para o exaustor, ou desligar o cabo de alimentação de corrente do exaustor da corrente eléctrica.

Se o cabo de ligação deste aparelho estiver danificado, ele terá que ser substituído pelo fabricante, pelos seus serviços técnicos ou, ainda, por uma pessoa qualificada, a fim de se evitarem situações de perigo para o utilizador.

Aparelhos velhos não são, de forma alguma, lixo.

Através de reciclagem compatível com o meio ambiente, é possível recuperar matérias primas valiosas.

Antes de enviar o aparelho para reciclagem, inutilize-o.

O seu novo aparelho esteve protegido pela embalagem até chegar a sua casa. Todos os materiais aplicados na embalagem são compatíveis com o meio ambiente e reutilizáveis. Por favor contribua também para a preservação do meio ambiente, reciclando a embalagem em conformidade.

Junto do Agente Especializado ou na Câmara Municipal da sua área de residência informe-se sobre os processos de reciclagem disponíveis.

No funcionamento do exaustor com a exaustão do ar para o exterior e funcionamento simultâneo de aparelhos de queima dependentes duma chaminé

como p. ex. aparelhos de queima a gás, óleo ou carvão, esquentadores, é necessário garantir uma suficiente renovação do ar necessário para uma boa combustão dos referidos aparelhos.

É possível o funcionamento sem problemas, se a depressão no local de instalação dos aparelhos de queima não for superior a 4 Pa (0,04 mbar).

Isto pode ser conseguido, se for garantida a renovação constante do ar ambiente por meio de aberturas não fecháveis, p. ex. em portas, janelas e em ligação com caixas murais de admissão/exaustão de ar ou, ainda, através doutras medidas (EN/CNC, como travamento recíproco).

Caso a renovação de ar não seja suficiente, corre-se o risco de envenenamento provocado pelo retorno dos gases da combustão.

Nota: Na avaliação, tem que ser, sempre, considerada a necessidade global de renovação de ar na habitação.

No funcionamento de aparelhos de confecção de alimentos, por ex. placas e fogões a gás, esta regra não se aplica.

A turbina tem que ser montada afastada, no mínimo 2 m do exaustor.

Não montar a turbina para paredes exteriores nas proximidades de janelas, portas ou terraços.

Montar a turbina para paredes exteriores num local

• que não incomode os habitantes próximos com ruídos e cheiros.
• que permitia o acesso fácil para manutenção e reparações.

As ligações de encaixe dos cabos elétricos têm que estar, sempre, localizadas dentro do edifício.

Nos tubos de ligação para o exaustor não pode ser feita qualquer redução de 150 mm.

Um atenuador de ruído suplementar para o tubo de φ 150 mm pode ser adquirido no comércio especializado como acessório especial.

Preparação da parede

A parede tem que ser plana e vertical. Deve ser assegurada uma fixação perfeita das buchas.

Peso: 7,0 kg.

Reservamo-nos o direito a alterações de construção no âmbito do desenvolvimento técnico.

Montagem

1. Furação da parede

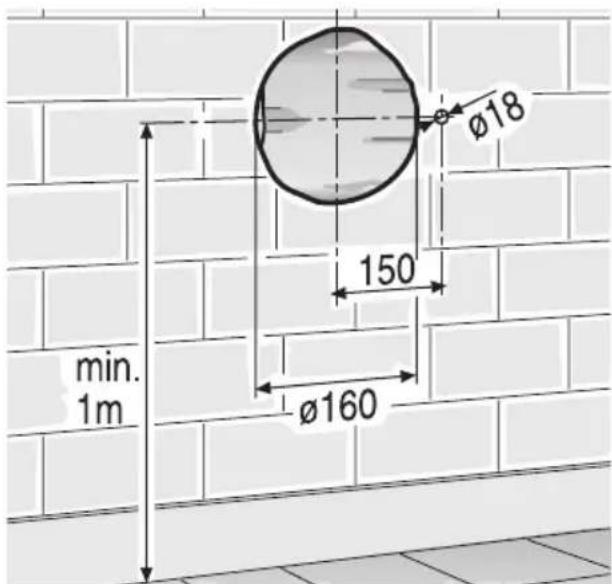

Fazer furo com ∅ mínimo de 160 mm para o tubo telescópico e ∅ 18 mm para o tubo de proteção do cabo. A distância mínima em relação ao chão é de 1 m, para garantir uma saída livre do ar.

1. Reduzir o tubo de proteção do cabo à mesma espessura da parede e aplicá-lo.

Montar o tubo telescópico:

No exterior, fazer a montagem à face da parede,

Tubo de proteção do cabo:

~3° de inclinação para o exterior.

Tubo telescópico:

~1° de inclinação para o exterior.

Fixar e vedar o tubo de proteção do cabo e o tubo telescópico.

1. Segurar a turbina.

A tubuladura da turbina deve ser introduzida no tubo telescópico.

Saída de ar para baixo.

Fazer a marca da fixação no lugar esquerdo, em cima.

1. Retirar a turbina.

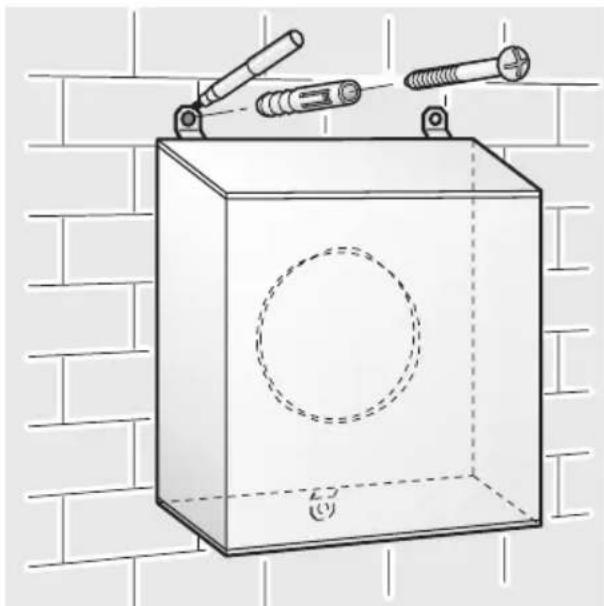

2. Fazer um furo de φ 8 mm em cima. Aplicar a bucha, segurar a turbina e aparafusá-la.

1. Ajustar a turbina na horizontal e centrada com o tubo telescópico. Marcar as fixações à direita, em cima e ao centro. Voltar a desmontar a turbina.

Montagem

1. Fazer os furos de φ 8 mm à direita em cima e ao centro em baixo. Aplicar as buchas. As buchas têm que ser adequadas à parede.

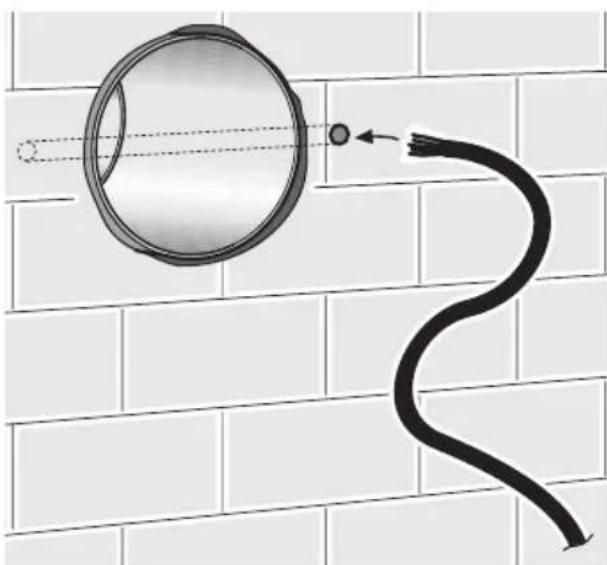

1. Desmontar a ficha do cabo da ligação elétrica.
2. Passar o cabo elétrico através do tubo de proteção.

1. Segurar a turbina e fixá-la. A ligação elétrica para o exaustor deve ser feita através do cabo de prolongamento com 5 m de comprimento que acompanha o aparelho.

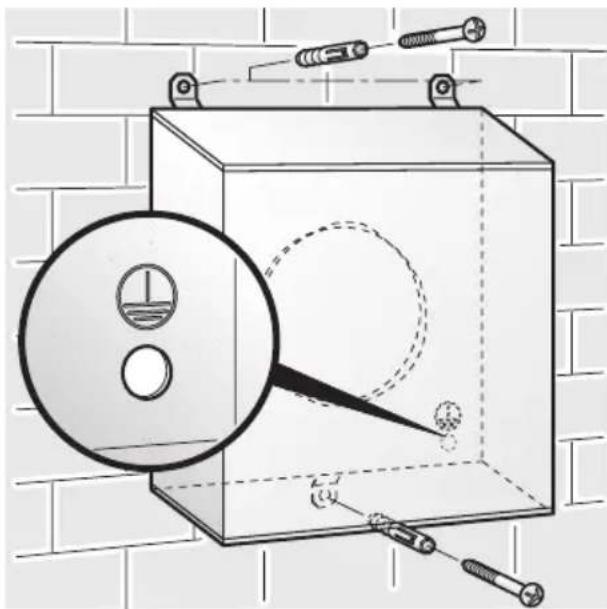

Se for necessário um prolongamento adicional do cabo, a caixa da turbina, antes do aparafusamento definitivo, tem que ser ligada à terra, pela parte de fora, por um eletricista credenciado. As peças realizadas para a ligação à terra não podem entrar em contacto com a roda da turbina.

1. Voltar a montar a ficha no cabo da alimentação elétrica. Ter em atenção a posição correta dos fios.

Montagem

1. Fazer a ligação do tubo e elétrica da turbina para o exaustor.

Por motivo de segurança, a proteção adicional na ficha tem que estar sempre colocada e ligada.

Instruções para o utilizador

Instruções de segurança

Verificar regularmente se o ar sai sem problemas da turbina.

A grelha de saída do ar não pode ser fechada nem tapada por plantas.

Se o cabo de ligação deste aparelho estiver danificado, ele terá que ser substituído pelo fabricante, pelos seus serviços técnicos ou, ainda, por uma pessoa qualificada, a fim de se evitarem situações de perigo para o utilizador.

Limpeza e manutenção

Utilizar um produto próprio para limpeza de inox, mas suave e não abrasivo.

Não limpar as superfícies de inox com esfregões muito rijos nem com produtos de limpeza que contenham areias, soda, ácido ou cloro!

Aplique regularmente um pouco de produto próprio para limpeza de aço inox para manter o bom aspecto do aparelho.

As reparações só podem ser efectuadas por técnicos qualificados.

As reparações só podem ser efectuadas por técnicos qualificados.

Quando são efectuadas reparações, podem provocar danos graves para o utilizador.

Anote o tipo de lâmpada da ventoinha exterior antes de utilizar o exaustor. Verifique se esta lâmpada pode ser combinada com o exaustor. O tipo aprovado HBD-MX10-8 deve ser indicado nas instruções de utilização e instalação do exaustor. A ligação à rede eléctrica e a primeira operação em funcionamento só podem ser efectuadas por um técnico. Para a reparação e manutenção, a ventoinha deve ser desligada da corrente. Para este fim, desligue a ligação eléctrica do exaustor ou remova o cabo de alimentação do exaustor da rede eléctrica. Se o cabo de ligação desta unidade estiver danificado, deve ser substituído pelo fabricante ou pelo serviço de assistência técnica ou por pessoa igualmente qualificada, para evitar o perigo. As reparações não constituem resíduos domésticos. Com a sua eliminação de acordo com os regulamentos para a protecção do ambiente, podem ser reciclados.

Antes de eliminar o aparelho, deve inutilizá-lo.

A embalagem protege o seu novo aparelho durante o transporte até à sua casa. Todos os materiais de embalagem são ecológicos e podem ser reciclados. Por favor, contribua para a protecção do ambiente e elimine a embalagem de forma ecológica.

Para os métodos de eliminação adequados, por favor, solicite informações ao revendedor, à loja onde comprou o aparelho ou à autoridade local de gestão de resíduos.

Quando o exaustor de cozinha é utilizado em conjunto com aparelhos a gás ou outros combustíveis, o ar de exaustão deve ser expelido para o exterior (por exemplo, através de chaminé ou conduta), devem ser tomadas precauções adequadas para garantir uma quantidade suficiente de ar, necessária para a combustão nos queimadores.

A operação é possível quando a pressão no local de instalação não exceder 4 Pa (0,04 mbar).

Isto pode acontecer quando as aberturas não fecham, por exemplo, portas, janelas e condutas de entrada/saída de ar ou outros dispositivos técnicos, como aquecedores a gás, etc., é possível a entrada de ar de combustão.
