Marque	NEFF
Modèle	D7010XO
Type de produit	Hotte aspirante avec moteur externe
Matériau	Acier inoxydable
Poids	7,0 kg
Diamètre du conduit	150 mm minimum
Longueur du câble d'alimentation	5 m environ
Type d'évacuation	Extérieure (conduit)
Sortie d'air	Vers le bas
Moteur externe compatible	HBD-MX10-8
Distance minimale du ventilateur	2 mètres de la hotte
Dépression maximale autorisée	4 Pascals (0,04 mbar)
Pente du conduit d'air	1° vers l'extérieur
Pente du tube protecteur	3° vers l'extérieur
Diamètre de perçage	160 mm pour conduit, 18 mm pour câble
Accessoire en option	Silencieux pour conduit de 150 mm
Entretien	Nettoyage avec produit spécial acier inox, sans éponge récurante
Sécurité	Débrancher avant entretien ; remplacer le cordon uniquement par un professionnel
Réparations	Réservées à un spécialiste
Conformité	Dispositions de sécurité applicables

FOIRE AUX QUESTIONS - D7010XO NEFF

Quel est le type de moteur de la hotte NEFF D7010XO ?

La hotte fonctionne avec un moteur externe de type HBD-MX10-8. Veillez à vérifier la compatibilité avant installation.

Comment installer le ventilateur externe ?

Percez un trou de 160 mm pour le conduit et de 18 mm pour le câble. Montez le ventilateur sur un mur extérieur à au moins 2 m de la hotte, avec une pente de 1° vers l'extérieur pour le conduit. Utilisez des chevilles adaptées.

Quelle est la distance minimale entre la hotte et le ventilateur ?

La distance minimale est de 2 mètres.

Comment nettoyer la hotte NEFF D7010XO ?

Nettoyez les surfaces en acier inox avec un produit spécial acier inox. N'utilisez jamais d'éponge à dos récurant ni de détergents à base de sable, soude caustique, acide ou chlore.

Que faire si le cordon d’alimentation est endommagé ?

Le remplacement doit être effectué par le fabricant, son service après-vente ou une personne qualifiée pour éviter tout risque.

Quel est le diamètre du conduit d’évacuation ?

Le diamètre du conduit ne doit pas être inférieur à 150 mm.

La hotte peut-elle être utilisée avec un chauffage à combustion ?

Oui, à condition que la dépression dans la pièce ne dépasse pas 4 Pascals. Assurez-vous d’une arrivée d’air suffisante via des ouvertures non obturables.

Quel est le poids de la hotte ?

Le poids de la hotte est de 7,0 kg.

Quels accessoires sont disponibles en option ?

Vous pouvez ajouter un silencieux pour conduit de 150 mm (disponible dans le commerce spécialisé).

Comment assurer la sécurité lors de l’entretien ?

Avant toute intervention, débranchez la hotte du secteur. Les réparations doivent être confiées à un spécialiste.

MODE D'EMPLOI D7010XO NEFF

Cet appareil est conforme aux dispositions de sécurité applicables.

Les réparations ne doivent être effectuées que par un spécialiste.

Des réparations inexpertes s'assortissent de risques considérables pour l'utilisateur.

Veuillez inscrire la désignation du type du ventilateur externe dans la notice d'utilisation de la hotte aspirante.

Contrôlez s'il est admis de combiner ce ventilateur avec cette hotte aspirante. Il faut que la notice d'utilisation et celle de montage de la hotte mentionnent le type homologué HBD-MX10-8.

Le branchement et la mise en service ne doivent être effectués que par un spécialiste.

Les réparations et opérations d'entretien sur le ventilateur exigent de le mettre hors tension.

Pour ce faire, défaites la jonction enfichée reliant le secteur et la hotte aspirante, ou débranchez du secteur le câble d'alimentation électrique arrivant à la hotte.

Si le cordon d'alimentation de cet appareil a été endommagé, il faut confier son remplacement au fabricant ou à son service après-vente, ou encore à une personne possédant des qualifications identiques, pour éviter de créer des risques.

Les anciens appareils ne sont pas des déchets sans valeur.

Leur élimination respectueuse de l'environnement permet de récupérer de précieuses matières premières. Avant de vous débarrasser de l'appareil, rendez-le inutilisable.

Pour vous parvenir en parfait état, votre nouvel appareil a été conditionné dans un emballage qui le protège efficacement. Tous les matériaux d'emballage utilisés sont compatibles avec l'environnement et recyclables. Aidez-nous à éliminer l'emballage en respectant l'environnement.

Demandez à votre revendeur ou à votre mairie quelles sont les formes de recyclage actuellement possibles.

Si la hotte évacue l'air à l'extérieur et si le logement comporte des moyens de chauffage (tels par exemple des appareils de chauffage au gaz, au fuel ou au charbon, chauffe-eau instantanés ou à accumulation) raccordés à une cheminée, veiller impérativement à ce que l'apport d'air soit suffisant pour assurer la marche du chauffage à combustion.

Un fonctionnement sans risque est possible si la dépression dans le local où le foyer de chauffage est implanté ne dépasse pas 4 Pascals (0,04 mbar).

On y parvient en présence d'ouvertures non obturables telles que par exemple dans les portes, fenêtres, ventouses télescopiques d'admission/évacuation de l'air à travers la maçonnerie, ou par d'autres mesures techniques telles qu'un verrouillage réciproque ou assimilé permettant à l'air d'affluer pour assurer la combustion.

En cas d'afflux d'air insuffisant, risque d'intoxication par réaspiration des gaz de combustion.

Remarque : lors de l'évaluation de la situation, toujours tenir compte de l'ensemble des moyens d'aération du logement. Cette règle ne vaut généralement pas si vous utilisez des appareils de cuisson (table de cuisson et cuisinière à gaz).

Le ventilateur doit se trouver au minimum à une distance de 2 mètres de la hotte aspirante. Ne montez pas le ventilateur sur un mur extérieur à proximité de fenêtres, portes ou terrasses. Montez le ventilateur sur un mur extérieur à un endroit : - excluant d'exposer les riverains et voisins à des nuisances (bruits et odeurs), - facilitant l'accès pour l'entretien et les réparations. Les jonctions encastrées des câbles électriques doivent se trouver à l'intérieur du bâtiment. En aucun point des conduits de raccordement à la hotte, le diamètre de ces derniers ne doit être inférieur à φ 150 mm. Vous pouvez, auprès du commerce spécialisé, vous procurer un silencieux supplémentaire (accessoire en option) pour conduit de φ 150 mm.

Préparation du mur

Le mur doit être bien plat et vertical. Utilisez des chevilles pour assurer une retenue ferme.

Poids : 7,0 kg.

Sous réserve de modifications constructives dans l'intérêt du progrès technique.

Montage

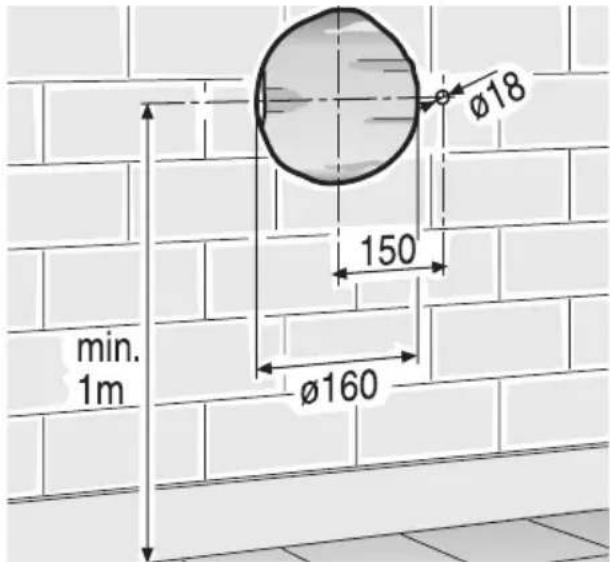

1. Percée dans le mur

Percez un trou de 160 mm minimum, destiné au passage du conduit télescopique, et de 18 mm pour le conduit protecteur du cordon électrique. Prévoyez une distance d'un mètre minimum par rapport au sol pour que l'air puisse sortir librement.

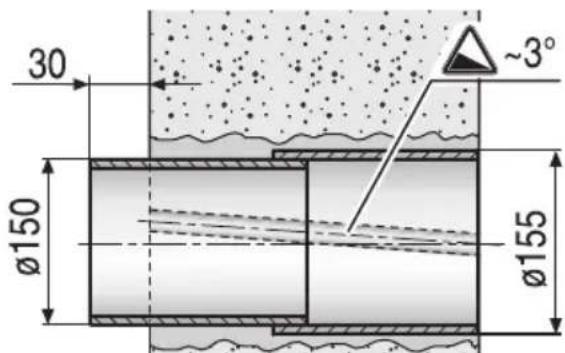

1. Raccourcissez le conduit protecteur du cordon électrique à une longueur égale à l'épaisseur du mur. Insérez le conduit télescopique :

à l'extérieur, ce conduit doit arriver à ras du mur,

à l'intérieur, il doit faire saillie de 30 mm.

Tube protecteur du câble :

Prévoir 3° de pente vers l'extérieur.

Tuyau télescopique :

Prévoir 1° de pente vers l'extérieur. Immobilisez le tube de protection du cordon d'alimentation et le conduit télescopique puis étanchez.

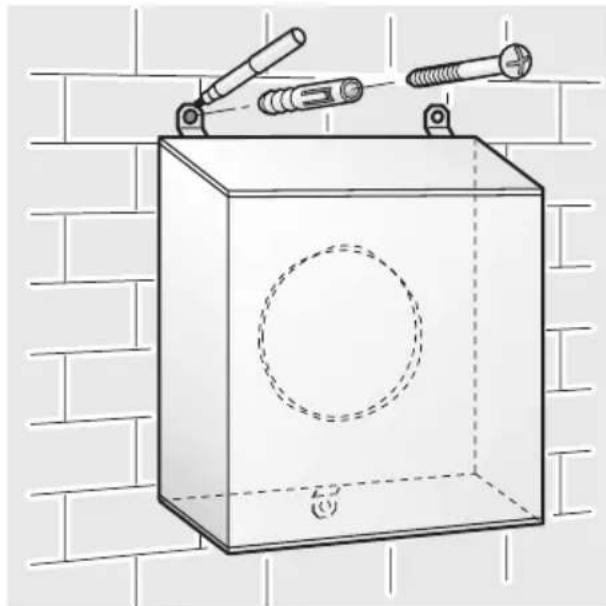

1. Présentez et maintenez le ventilateur en position.

Pendant cette opération, emboîtez l'embout du ventilateur dans le conduit télescopique.

Sortie d'air vers le bas.

Marquez l'emplacement de la fixation en haut à gauche.

1. Retirez le ventilateur.
2. En haut à gauche, percez un trou de 8 mm. Mettez la cheville en place, maintenez le ventilateur en position puis vissez à fond.

1. Ajustez l'horizontalité du ventilateur et centrez-le par rapport au conduit télescopique.

Marquez les points de fixation en haut à droite et en bas au milieu.

Retirez à nouveau le ventilateur.

Montage

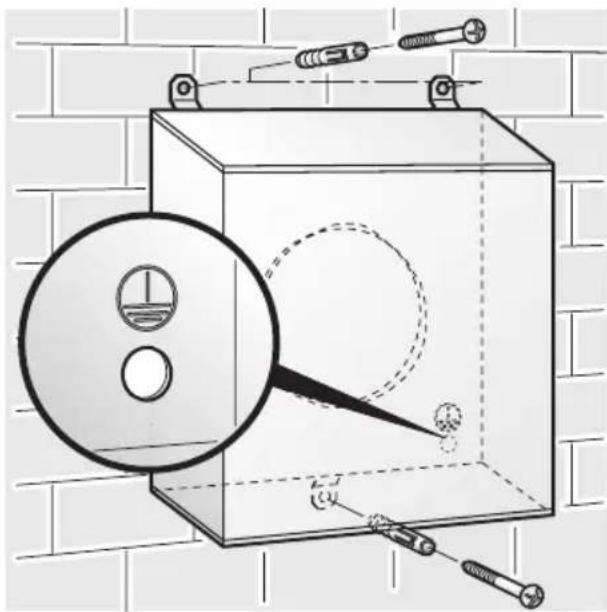

1. Percez deux trous de 8 mm, en haut à droite et en bas au milieu.

Les chevilles employées doivent être adaptées à la maçonnerie.

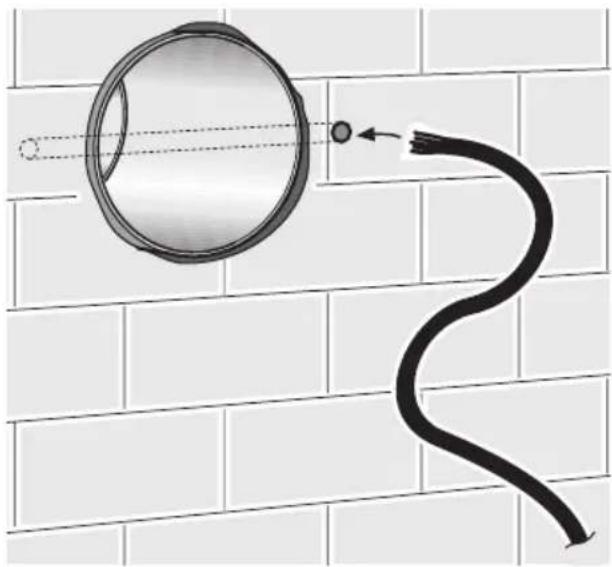

1. Débranchez la fiche mâle des fils du cordon d'alimentation.
2. Faites passer le cordon d'alimentation par le tube protecteur.

1. Maintenez le ventilateur en position puis vissez-le à fond contre le mur. Le branchement électrique avec la hotte aspirante a lieu au moyen du prolongateur d'env. 5 m livré avec la hotte aspirante.

S'il faut utiliser un câble prolongateur supplémentaire, il faudra, avant de visser, qu'un électricien agréé raccorde à la terre, de l'extérieur, le carter du ventilateur. Les pièces utilisées pour réaliser la jonction à la terre ne doivent pas entrer en contact avec la roue du ventilateur.

1. Remontez les fils du cordon d'alimentation sur la fiche mâle. Veillez à bien respecter les polarités.

Montage

1. Établissez la jonction entre le ventilateur et la hotte aspirante (conduits et jonction électrique).

Pour des raisons de sécurité, le couvercle supplémentaire protégeant le connecteur doit toujours être fixé et se fermer en position fermée.

Conseils pour l'utilisateur

Consignes de sécurité

Vérifiez régulièrement si l'air peut sortir sans obstacle du ventilateur.

Rien ne doit colmater la grille de sortie d'air; veillez à ce que des plantes ayant grandi ne l'obstruent pas.

Si le cordon d'alimentation de cet appareil a été endommagé, il faut confier son remplacement au fabricant ou à son service après-vente, ou encore à une personne possédant des qualifications identiques, pour éviter de créer des risques.

Nettoyage et entretien

Utilisez un produit de nettoyage pour acier inoxydable qui nettoie sans rayer.

Ne nettoyez jamais les surfaces en acier inoxydable avec des éponges à dos récurant, ni avec des détergents à base de sable, de soude caustique, d'acide ou de chlore.

Pour préserver l'aspect de l'appareil, appliquez de temps en temps un peu de produit d'entretien pour acier inoxydable.
