Marke	NEFF
Modell	D7010XO
Produkttyp	Dunstabzugshaube mit externem Motor
Material	Edelstahl
Gewicht	7,0 kg
Durchmesser des Kanals	mindestens 150 mm
Länge des Netzkabels	ca. 5 m
Ablufttyp	Außen (Kanal)
Luftauslass	Nach unten
Kompatibler externer Motor	HBD-MX10-8
Mindestabstand des Lüfters	2 Meter von der Haube
Maximal zulässiger Unterdruck	4 Pascal (0,04 mbar)
Neigung des Luftkanals	1° nach außen
Neigung des Schutzrohrs	3° nach außen
Bohrungsdurchmesser	160 mm für Kanal, 18 mm für Kabel
Optionales Zubehör	Schalldämpfer für Kanal 150 mm
Wartung	Reinigung mit Spezialreiniger für Edelstahl, ohne Scheuerschwamm
Sicherheit	Vor der Wartung Netzstecker ziehen; Kabel nur durch Fachkraft ersetzen
Reparaturen	Nur durch Fachpersonal
Konformität	Geltende Sicherheitsbestimmungen

Häufig gestellte Fragen - D7010XO NEFF

Welchen Motortyp hat die Dunstabzugshaube NEFF D7010XO?

Die Haube arbeitet mit einem externen Motor des Typs HBD-MX10-8. Überprüfen Sie vor der Installation die Kompatibilität.

Wie installiere ich den externen Lüfter?

Bohren Sie ein Loch von 160 mm für den Kanal und 18 mm für das Kabel. Montieren Sie den Lüfter an einer Außenwand mindestens 2 m von der Haube entfernt, mit einer Neigung von 1° nach außen für den Kanal. Verwenden Sie geeignete Dübel.

Was ist der Mindestabstand zwischen Haube und Lüfter?

Der Mindestabstand beträgt 2 Meter.

Wie reinige ich die Dunstabzugshaube NEFF D7010XO?

Reinigen Sie die Edelstahloberflächen mit einem Spezialreiniger für Edelstahl. Verwenden Sie niemals Scheuerschwämme oder Reinigungsmittel mit Sand, Natronlauge, Säure oder Chlor.

Was tun, wenn das Netzkabel beschädigt ist?

Der Austausch muss durch den Hersteller, seinen Kundendienst oder eine qualifizierte Person erfolgen, um Gefahren zu vermeiden.

Welchen Durchmesser hat der Abluftkanal?

Der Durchmesser des Kanals darf nicht kleiner als 150 mm sein.

Kann die Haube mit einer Feuerstätte betrieben werden?

Ja, vorausgesetzt der Unterdruck im Raum überschreitet 4 Pascal nicht. Sorgen Sie für ausreichende Luftzufuhr durch nicht verschließbare Öffnungen.

Wie schwer ist die Haube?

Das Gewicht der Haube beträgt 7,0 kg.

Welches Zubehör ist optional erhältlich?

Sie können einen Schalldämpfer für Kanal 150 mm hinzufügen (im Fachhandel erhältlich).

Wie sorge ich für Sicherheit bei der Wartung?

Vor jedem Eingriff die Haube vom Netz trennen. Reparaturen sind einem Fachmann zu überlassen.

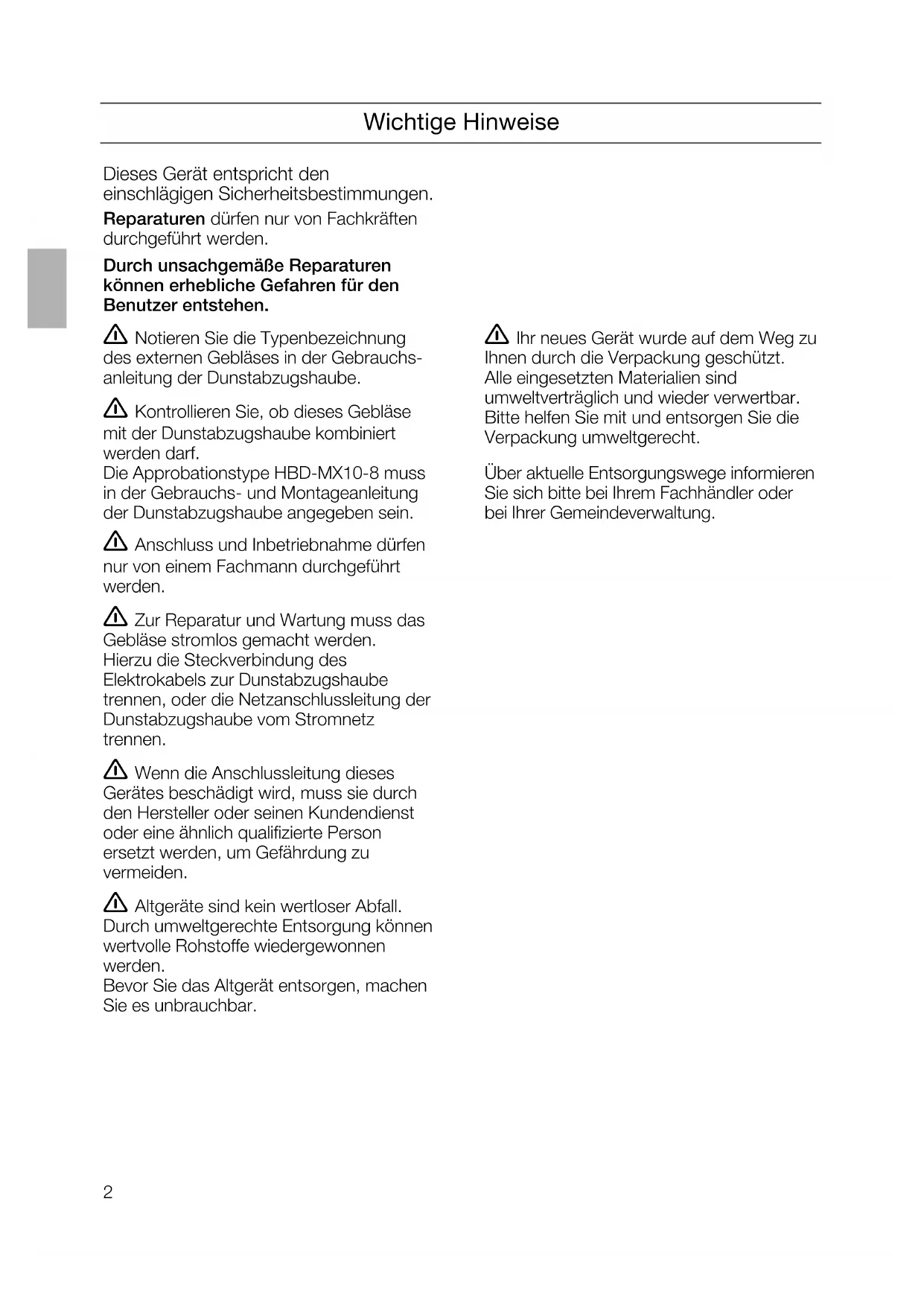

BEDIENUNGSANLEITUNG D7010XO NEFF

Dieses Gerät entspricht den einschlägigen Sicherheitsbestimmungen.

Reparaturen dürfen nur von Fachkräften durchgeführt werden.

Durch unsachgemäße Reparaturen können erhebliche Gefahren für den Benutzer entstehen.

Notieren Sie die Typenbezeichnung des externen Gebläses in der Gebrauchsanleitung der Dunstabzugshaube. Kontrollieren Sie, ob dieses Gebläse mit der Dunstabzugshaube kombiniert werden darf.

Die Approbationstype HBD-MX10-8 muss in der Gebrauchs- und Montageanleitung der Dunstabzugshaube angegeben sein.

Anschluss und Inbetriebnahme dürfen nur von einem Fachmann durchgeführt werden. Zur Reparatur und Wartung muss das Gebläse stromlos gemacht werden. Hierzu die Steckverbindung des Elektrokabels zur Dunstabzugshaube trennen, oder die Netzanschlussleitung der Dunstabzugshaube vom Stromnetz trennen. Wenn die Anschlussleitung dieses Gerätes beschädigt wird, muss sie durch den Hersteller oder seinen Kundendienst oder eine ähnlich qualifizierte Person ersetzt werden, um Gefährdung zu vermeiden. Altgeräte sind kein wertloser Abfall. Durch umweltgerechte Entsorgung können wertvolle Rohstoffe wiedergewonnen werden. Bevor Sie das Altgerät entsorgen, machen Sie es unbrauchbar.

Ihr neues Gerät wurde auf dem Weg zu Ihnen durch die Verpackung geschützt. Alle eingesetzten Materialien sind umweltverträglich und wieder verwertbar. Bitte halten Sie sich daran und entsorgen Sie die Verpackung umweltgerecht.

Über aktuelle Entsorgungswege informieren Sie sich bitte bei ihrem Fachhändler oder bei ihrer Gemeindeverwaltung.

Bei Abluftbetrieb der Dunstabzugshaube und gleichzeitigem Betrieb schornsteinabhängiger Feuerungen (wie z. B. Gas-, Öl- oder Kohleheizgeräte, Durchlauferhitzer, Warmwasserbereiter) muss für ausreichend Zuluft gesorgt werden, die von der Feuerstätte zur Verbrennung benötigt wird.

Ein gefahrloser Betrieb ist möglich, wenn der Unterdruck im Aufstellraum der Feuerstätte von 4 Pa (0,04 mbar) nicht überschritten wird.

Dies kann erreicht werden, wenn durch nicht verschließbare Öffnungen, z. B. in Türen, Fenstern und in Verbindung mit Zuluft-/Abluftmauerkasten oder durch andere techn. Maßnahmen, wie gegenüber Verriegelung o. ä., die Verbrennungsluft nachströmen kann.

Bei nicht ausreichender Zuluft besteht Vergiftungsgefahr durch zurückgesaugte Verbrennungsgase.

Anmerkung: Bei der Beurteilung muss immer der gesamte Lüftungsverbund der Wohnung beachtet werden. Bei Betrieb von Kochgeräten, z. B. Kochmulde und Gasherd wird diese Regel nicht angewendet.

Das Gebläse muss mindestens 2 m entfernt von der Dunstabzugshaube montiert werden. Das Gebläse nicht in der Nähe von Fenstern, Türen oder Terrassen montieren. Das Gebläse an einer Stelle montieren,

• die Geräusch- und Geruchsbelästigung von Anwohnern und Nachbarn ausschließt,
• die Zugänglichkeit für Wartung und Reparatur möglich.

Die Steckverbindungen der Elektrokabel müssen innerhalb des Gebäudes sein. An den Verbindungsrohren zur Dunstabzugshaube darf keine Reduzierung von φ 150 mm vorgenommen werden. Einen zusätzlichen Schalldämpfer für Rohr φ 150 mm können Sie beim Fachhandel, als Sonderzubehör erwerben.

Vorbereiten der Wand

Die Wand muss eben und senkrecht sein. Für festen Halt der Dübel ist zu sorgen.

Gewicht: 7,0 kg.

Konstruktionsänderungen im Rahmen der technischen Entwicklung bleiben vorbehalten.

Montage

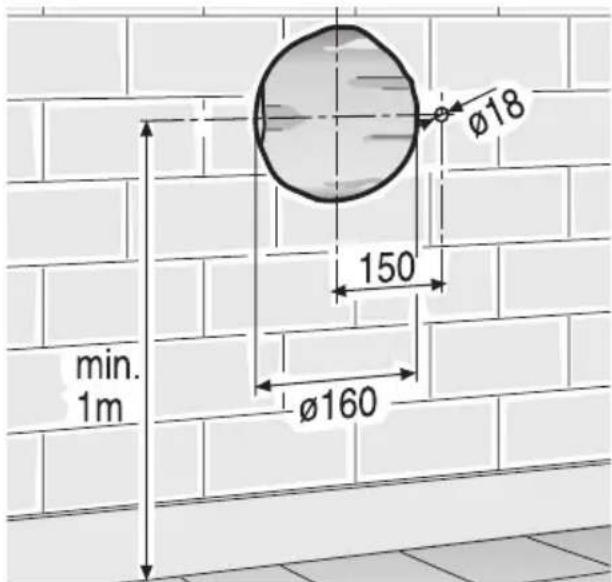

1. Mauerdurchbruch

mind. 160 mm für Teleskoprohr und mind. 18 mm für Kabelschutzrohr herstellen.

Abstand zum Boden mind. 1 m, um einen freien Luftaustritt zu garantieren.

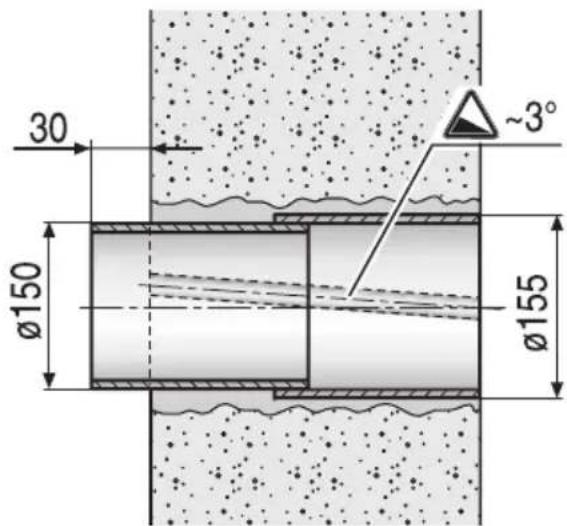

1. Kabelschutzrohr auf die Wanddicke kürzen und einsetzen.

Teleskoprohr einsetzen:

Außen mit der Wand bündig,

Innen 30 mm überstehend.

Kabelschutzrohr:

Etwa 3° Gefälle nach außen.

Teleskoprohr:

Etwa 1° Gefälle nach außen.

Kabelschutzrohr und Teleskoprohr fixieren und abdichten.

1. Gebläse anhalten.

Dabei muss der Rohrstutzen des Gebläses in das Teleskoprohr eingeschoben werden.

Luftaustritt nach unten.

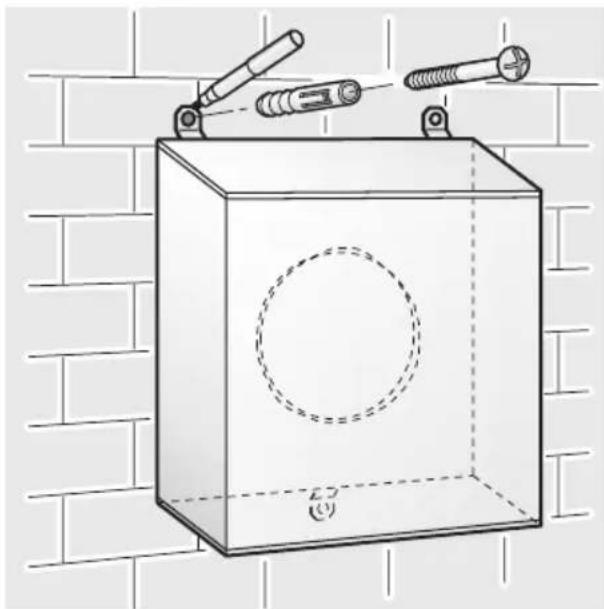

Befestigung links oben markieren.

1. Gebläse abnehmen.
2. Bohrung links oben Ø 8 mm ausführen, Dübel einsetzen, Gebläse anhalten und festschrauben.

1. Gebläse waagerecht und mittig im Teleskoprohr ausrichten.

Die Befestigungen rechts oben und in der Mitte unten markieren.

Gebläse wieder abnehmen.

Montage

1. Bohrungen rechts oben und in der Mitte unten Ø 8 mm ausführen. Dübel einsetzen.

Die Dübel müssen für das Mauerwerk geeignet sein.

1. Stecker vom Elektrokabel lösen.

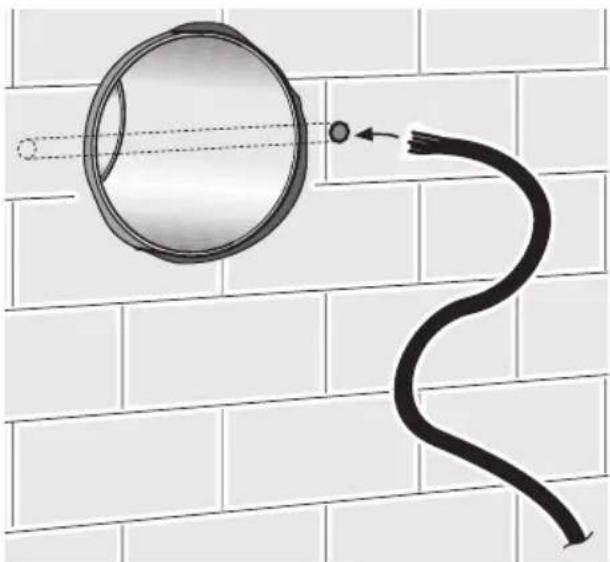

2. Elektrokabel durch das Kabelschutzrohr führen.

1. Gebläse anhalten und festschrauben.

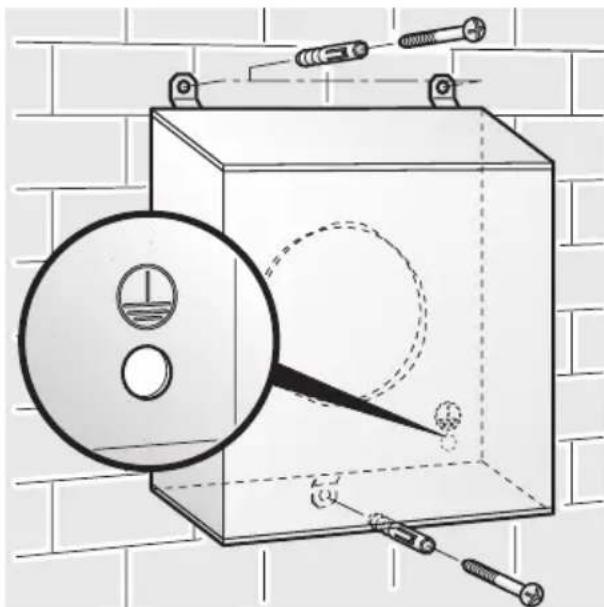

Die elektrische Verbindung zur Dunstabzugshaube erfolgt durch das der Dunstabzugshaube beiliegende ca. 5 m lange Verlängerungskabel. Wird ein zusätzliches Verlängerungskabel benötigt, muss das Gehäuse des Gebläses vor dem Festschrauben durch eine Elektrofachkraft von außen geerdet werden. Die zur Erdung verwendeten Teile dürfen nicht mit dem Lüfterrad in Berührung kommen.

1. Stecker wieder an das Elektrokabel montieren. Dabei auf die richtige Lage der Litzen achten.

Montage

1. Rohrverbindung und elektrische Verbindung vom Gebläse zur Dunstabzugshaube herstellen.

Die Zusatzabdeckung am Stecker muss aus Sicherheitsgründen immer angebracht und geschlossen sein.

Hinweise für den Benutzer

Sicherheitshinweise

Prüfen Sie regelmäßig, ob die Luft problemlos aus dem Gebläse austreten kann.

Das Luftaustrittsgitter darf nicht zugestellt sein oder durch Pflanzen zugewachsen sein.

Wenn die Anschlussleitung dieses Gerätes beschädigt wird, muss sie durch den Hersteller oder seinen Kundendienst oder eine ähnlich qualifizierte Person ersetzt werden, um Gefährdung zu vermeiden.

Reinigung und Pflege

Verwenden Sie einen milden, nicht scheuernden Edelstahlreiniger.

Edelstahloberflächen nicht mit kratzenden Schwämmen und nicht mit sand-, soda-, säure- oder chloridhaltigen Putzmitteln reinigen!

Tragen Sie von Zeit zu Zeit etwas Edelstahlpflegemittel auf, um das Aussehen zu erhalten.
