D7010XO - Liesituuletin NEFF - Ilmainen käyttöohje ja opas

Merkki	NEFF
Malli	D7010XO
Tuotetyyppi	Liesituuletin ulkoisella moottorilla
Materiaali	Ruostumaton teräs
Paino	7,0 kg
Kanavan halkaisija	vähintään 150 mm
Virtajohdon pituus	noin 5 m
Poistotyyppi	Ulkoinen (kanava)
Ilman ulostulo	Alaspäin
Yhteensopiva ulkoinen moottori	HBD-MX10-8
Tuulettimen vähimmäisetäisyys	2 metriä liesituulettimesta
Suurin sallittu alipaine	4 Pascal (0,04 mbar)
Ilmakanavan kaltevuus	1° ulospäin
Suojaputken kaltevuus	3° ulospäin
Porauksen halkaisija	160 mm kanavalle, 18 mm johdolle
Valinnainen lisävaruste	Äänenvaimennin 150 mm:n kanavalle
Huolto	Puhdistus erityisellä ruostumattoman teräksen puhdistusaineella, ilman hankaavia sieniä
Turvallisuus	Irrota pistoke ennen huoltoa; johdon vaihdon saa suorittaa vain ammattilainen
Korjaukset	Vain ammattilaiselle
Vaatimustenmukaisuus	Sovellettavat turvallisuusmääräykset

Usein kysytyt kysymykset - D7010XO NEFF

Mikä on NEFF D7010XO -liesituulettimen moottorityyppi?

Liesituuletin toimii ulkoisella moottorilla, tyyppiä HBD-MX10-8. Varmista yhteensopivuus ennen asennusta.

Kuinka ulkoinen tuuletin asennetaan?

Poraa 160 mm:n reikä kanavalle ja 18 mm:n reikä johdolle. Asenna tuuletin ulkoseinään vähintään 2 metrin päähän liesituulettimesta, kanavan kaltevuus 1° ulospäin. Käytä sopivia tulppia.

Mikä on liesituulettimen ja tuulettimen välinen vähimmäisetäisyys?

Vähimmäisetäisyys on 2 metriä.

Kuinka puhdistaa NEFF D7010XO -liesituuletin?

Puhdista ruostumattoman teräksen pinnat erityisellä ruostumattoman teräksen puhdistusaineella. Älä koskaan käytä hankaavaa sientä tai hiekkaa, lipeää, happoa tai klooria sisältäviä puhdistusaineita.

Mitä tehdä, jos virtajohto on vaurioitunut?

Vaihdon saa suorittaa vain valmistaja, sen huoltopalvelu tai pätevä henkilö riskien välttämiseksi.

Mikä on poistokanavan halkaisija?

Kanavan halkaisija ei saa olla alle 150 mm.

Voidaanko liesituuletinta käyttää polttolämmityksen kanssa?

Kyllä, edellyttäen, että huoneen alipaine ei ylitä 4 Pascalia. Varmista riittävä ilmansaanti suljettavien aukkojen kautta.

Mikä on liesituulettimen paino?

Liesituulettimen paino on 7,0 kg.

Mitä lisävarusteita on saatavilla?

Voit lisätä äänenvaimentimen 150 mm:n kanavalle (saatavilla erikoisliikkeistä).

Kuinka varmistaa turvallisuus huollon aikana?

Ennen toimenpiteitä irrota liesituuletin verkkovirrasta. Korjaukset on annettava ammattilaiselle.

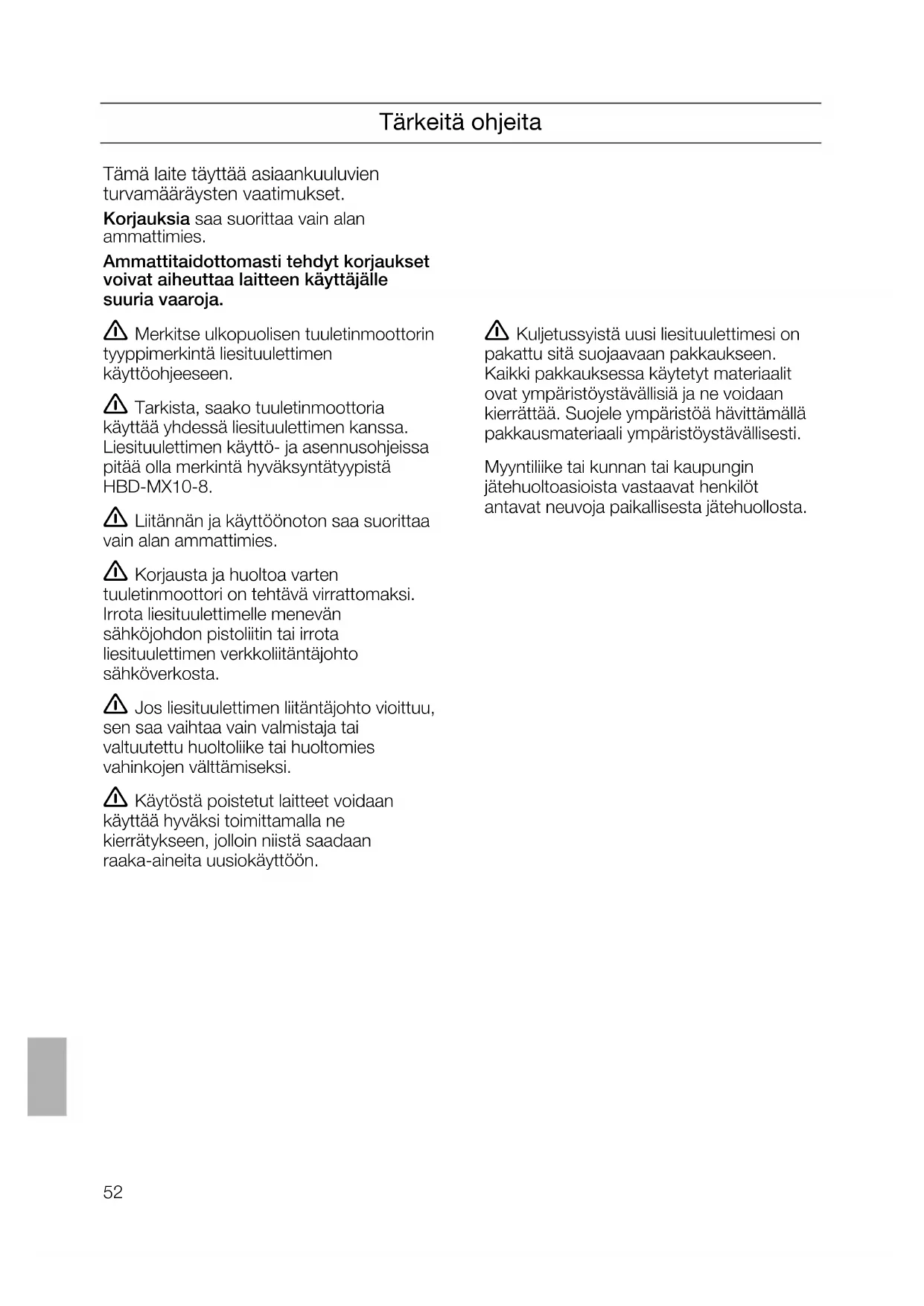

KÄYTTÖOHJE D7010XO NEFF

Tämä laite täyttää asiaankuuluvien turvamääräysten vaatimukset.

Korjauksia saa suorittaa vain alan ammattilainen.

Ammattitaidottomasti tehdyt korjaukset voivat aiheuttaa laitteen käyttäjälle suuria vaaroja.

Merkitse ulkopuolisen tuuletinmoottorin tyyppimerkintä liesituulettimen käyttöohjeeseen. Tarkista, saako tuuletinmoottoria käyttää yhdessä liesituulettimen kanssa. Liesituulettimen käyttö- ja asennusohjeissa pitäisi olla merkintä hyväksyntätyypistä HBD-MX10-8. Liitännän ja käyttöönoton saa suorittaa vain alan ammattilainen. Korjausta ja huoltoa varten tuuletinmoottori on tehtävä virrattomaksi. Irrota liesituulettimelle menevän sähköjohdon pistoliitin tai irrota liesituulettimen verkkoliitäntäjohto sähköverkosta. Jos liesituulettimen liitäntäjohto vioittuu, sen saa vaihtaa vain valmistaja tai valtuutettu huoltoliike tai huoltomies vahinkojen välttämiseksi. Käytöstä poistetut laitteet voidaan käyttää hyväksi toimittamalla ne kierrätykseen, jolloin niistä saadaan raaka-aineita uusiokäyttöön.

Kuljetussyistä uusi liesituulettimesi on pakattu sitä suojaavaan pakkaukseen. Kaikki pakkauksessa käytetyt materiaalit ovat ympäristöystävällisiä ja ne voidaan kierrättää. Suojele ympäristöä hävittämällä pakkausmateriaali ympäristöystävällisesti.

Myymälä tai kunnan tai kaupungin jätehuoltoasioista vastaavat henkilöt antavat neuvoja paikallisesta jätehuollosta.

Kun liesituuletin on hormiliitäntäinen ja samanaikaisesti käytössä on huoneilmaa tarvitseva tulisija (kuten esim. kaasu-, öljy- tai hiililämmitteinen lämmityslaite tai vedenlämmitin), on huolehdittava riittävästä tuloilman saannista, jotta tulisija saa tarpeeksi ilmaa palamista varten.

Vaaraton toiminta on mahdollista, jos tulisijan sijoitushuoneessa alipaine ei ole korkeampi kuin 4 Pa (0,04 mbar).

Tähän päästään, jos palamiseen tarvittava ilma voi aina virrata avoimien aukkojen kautta, joita on esim. ovissa, ikkunoissa, tulo- ja poistoilman liitännöissä, tai ilmavirtaus on järjestetty muita teknisiä toimenpiteitä käyttäen, esim. keskinäisen lukituksen tms. avulla.

Jos tuloilman saanti ei ole riittävää, aiheuttavat takaisin imetyt palamiskaasut myrkytysvaaran.

Huomautus: Tilannetta arvioitaessa on aina otettava huomioon asunnon ilmastoinnin kokonaisratkaisu. Tämä sääntö ei koske keittolaitteiden, esim. keittotason tai kaasulieden, käyttöä.

Tuuletinmoottori tulee asentaa vähintään 2 metrin päähän liesituulettimesta. Älä kiinnitä ulkoseinään asennettavaa tuuletinmoottoria ikkunoiden, ovien tai terassin läheisyyteen. Kiinnitä ulkoseinään asennettava tuuletinmoottori sellaiseen paikkaan, - ettei siitä aiheudu melu- tai hajuhaittoja naapureille. - että huolto- ja korjaustyöt voidaan suorittaa helposti. Sähköjohtojen pistoliittimien tulee olla rakennuksen sisällä. Liesituulettimelle menevien liitosputkien läpimittaa 150 mm ei saa pienentää. Erillisen äänenvaimentimen 150 mm:n putkelle voit tilata lisävarusteena alan liikkeistä.

Seinän esivalmistelut

Seinän tulee olla tasainen ja pystysuora. Huolehdi, että tulpat on kiinnitetty kunnolla seinään.

Paino kiloissa: 7,0 kg.

Oikeudet muutoksiin teknisen kehityksen puitteissa pidätetään.

Asennus

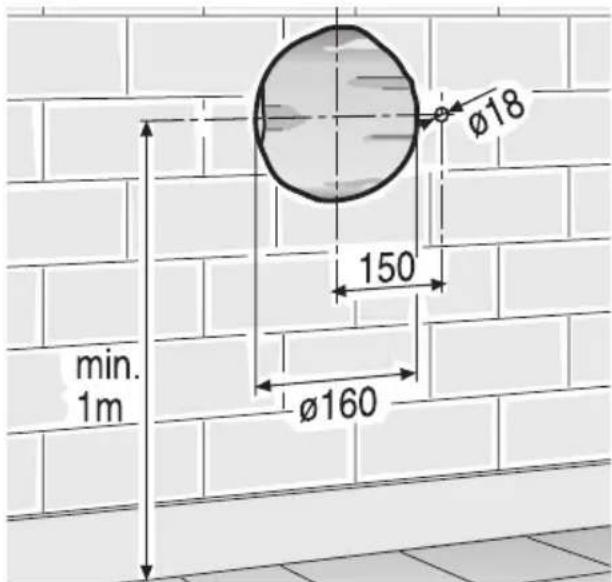

1. Ulkoseinään tehtävä aukko

Tee vähintään 160 mm aukko teleskooppihormiputkelle ja vähintään 18 mm aukko kaapelisuojaputkelle. Etäisyys maahan vähintään 1 m, jotta ilma pääsee poistumaan esteettä.

1. Katkaise kaapelisuojaputki seinäpaksuuden mukaisesti ja aseta paikalleen.

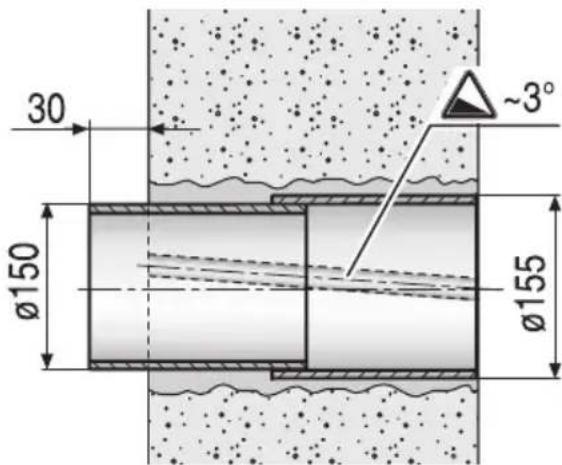

Teleskooppihormiputken kiinnitys: Ulkopuolella samaan linjaan seinän kanssa.

Sisäpuolella 30 mm seinän ulkopuolelle.

Kaapelisuojaputki:

kaltevuus ulospäin noin 3 astetta

Teleskooppihormiputki:

kaltevuus ulospäin noin 3 astetta

Kiinnitä kaapelisuojaputki ja teleskooppihormiputki paikoilleen ja tiivistä.

1. Pitele tuuletinmoottoriyksikköä seinää vasten.

Työnnä samalla tuuletinmoottoriyksikön putkiyhde teleskooppihormiputkeen.

Ilman tulee poistua alaspäin.

Merkitse kiinnityskohta ylös vasemmalle puolelle.

1. Ota tuuletinmoottoriyksikkö pois.

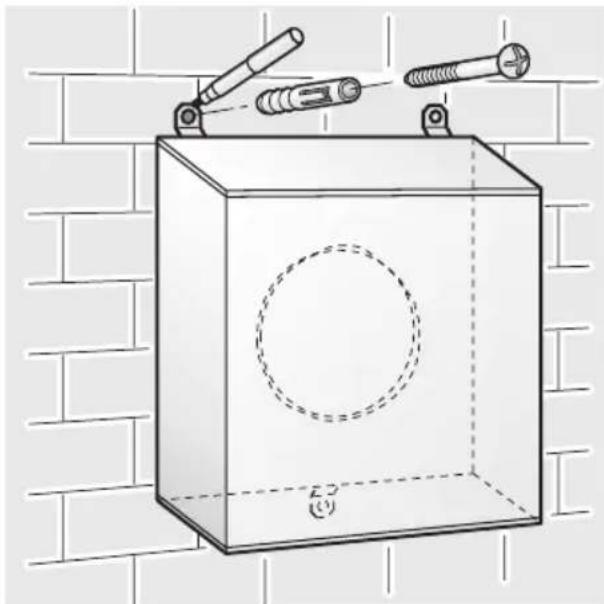

2. Poraa Ø 8 mm reikä ylös vasemmalle puolelle, aseta tulppa reikään, pitele tuuletinmoottoriyksikköä seinää vasten ja kiinnitä ruuvilla.

1. Suorista tuuletinmoottoriyksikkö niin, että se on vaakasuorassa ja teleskooppihormiputki keskellä yksikköä.

Merkitse kiinnitysreikien paikka ylös oikealle puolelle ja alas keskikohtaan. Ota tuuletinmoottoriyksikkö pois.

Asennus

1. Poraa Ø 8 mm reiät ylös oikealle puolelle ja alas keskikohtaan. Aseta tulpat paikoilleen. Tulppien tulee soveltua tyypiltään ulkoseinämateriaaliin.

1. Irrota pistoke sähköjohdosta.

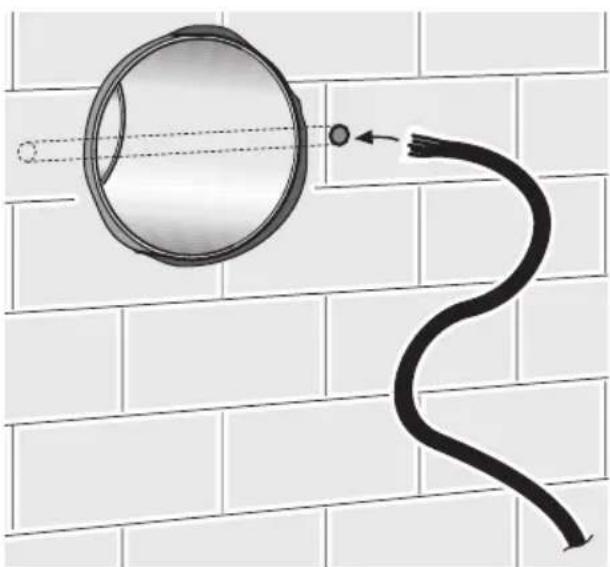

2. Pujota sähköjohto kaapelinsuojaputken läpi.

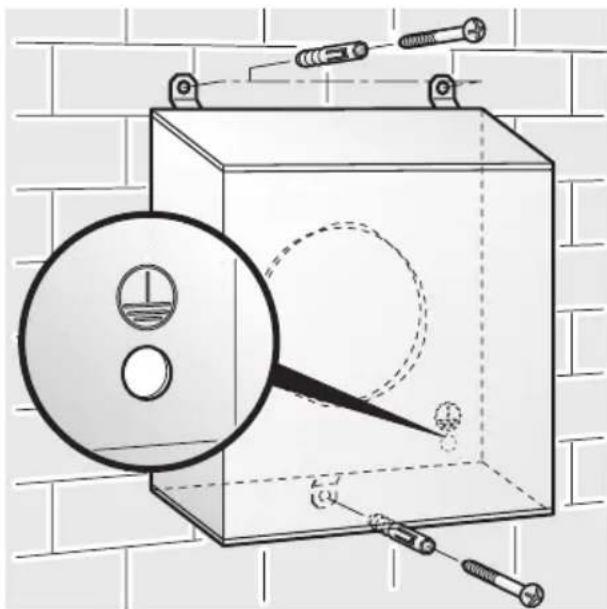

1. Pitele tuuletinmoottoriyksikköä seinää vasten ja kiinnitä ruuveilla. Sähköliitos liesituulettimelle tehdään liesituulettimen mukana tulevalla ~5 m pituisella jatkojohdolla. Mikäli tarvitaan vielä toinen jatkojohto, sähköasentajan on maadoitettava tuuletinmoottori ennen kiinniruvaamista. Maadoitukseen käytettävät osat eivät saa koskettaa tuuletinpyörää.

1. Kiinnitä pistoke takaisin sähköjohtoon. Varmista samalla että johtimet ovat oikeassa asennossa.

Asennus

1. Tee tuuletinmoottoriyksikön ja liesituulettimen välinen putkiliitos ja sähköliitos.

Pistokkeen lisäsuojuksen tulee turvallisuussyistä olla aina paikoillaan ja suljettuna.

Ohjeita käyttäjälle

Turvallisuusohjeita

Tarkista säännöllisin välein, että ilma voi virrata ongelmitta ulos tuulettimesta. Ilman ulostulosäleikön eteen ei saa asettaa mitään eikä se saa joutua kasvien peittoon.

Jos liesituulettimen liitäntäjohto vioittuu, sen saa vaihtaa vain valmistaja tai valtuutettu huoltoliike tai huoltomies vahinkojen välttämiseksi.

Puhdistus ja hoito

Käytä mietoa ruostumattoman teräksen puhdistusainetta, joka ei hankaa.

Älä puhdista teräspintoja hankaavilla sienillä äläkä hiekka-, sooda-, happo- tai klooripitoisilla pesuaineilla!

Pyyhi silloin tällöin tuuletinmoottorin kotelo teräspinnoille tarkoitetulla puhdistusaineella.
