D7010XO - Cappa da cucina NEFF - Manuale utente e istruzioni gratuiti

Marca	NEFF
Modello	D7010XO
Tipo di prodotto	Cappa aspirante con motore esterno
Materiale	Acciaio inossidabile
Peso	7,0 kg
Diametro del condotto	150 mm minimo
Lunghezza del cavo di alimentazione	circa 5 m
Tipo di evacuazione	Esterna (condotto)
Uscita aria	Verso il basso
Motore esterno compatibile	HBD-MX10-8
Distanza minima del ventilatore	2 metri dalla cappa
Depressione massima consentita	4 Pascal (0,04 mbar)
Pendenza del condotto d'aria	1° verso l'esterno
Pendenza del tubo protettivo	3° verso l'esterno
Diametro di foratura	160 mm per condotto, 18 mm per cavo
Accessorio opzionale	Silenziatore per condotto da 150 mm
Manutenzione	Pulizia con prodotto speciale per acciaio inox, senza spugna abrasiva
Sicurezza	Scollegare prima della manutenzione; sostituire il cavo solo da un professionista
Riparazioni	Riservate a uno specialista
Conformità	Disposizioni di sicurezza applicabili

Domande frequenti - D7010XO NEFF

Qual è il tipo di motore della cappa NEFF D7010XO?

La cappa funziona con un motore esterno di tipo HBD-MX10-8. Assicurarsi di verificare la compatibilità prima dell'installazione.

Come installare il ventilatore esterno?

Praticare un foro da 160 mm per il condotto e da 18 mm per il cavo. Montare il ventilatore su una parete esterna ad almeno 2 m dalla cappa, con una pendenza di 1° verso l'esterno per il condotto. Utilizzare tasselli adatti.

Qual è la distanza minima tra la cappa e il ventilatore?

La distanza minima è di 2 metri.

Come pulire la cappa NEFF D7010XO?

Pulire le superfici in acciaio inox con un prodotto speciale per acciaio inox. Non utilizzare mai spugne abrasive né detergenti a base di sabbia, soda caustica, acido o cloro.

Cosa fare se il cavo di alimentazione è danneggiato?

La sostituzione deve essere effettuata dal fabbricante, dal suo servizio post-vendita o da una persona qualificata per evitare qualsiasi rischio.

Qual è il diametro del condotto di evacuazione?

Il diametro del condotto non deve essere inferiore a 150 mm.

La cappa può essere utilizzata con un riscaldamento a combustione?

Sì, a condizione che la depressione nell'ambiente non superi 4 Pascal. Assicurarsi di un'adeguata entrata d'aria tramite aperture non ostruibili.

Qual è il peso della cappa?

Il peso della cappa è di 7,0 kg.

Quali accessori sono disponibili come opzione?

È possibile aggiungere un silenziatore per condotto da 150 mm (disponibile presso rivenditori specializzati).

Come garantire la sicurezza durante la manutenzione?

Prima di qualsiasi intervento, scollegare la cappa dalla rete elettrica. Le riparazioni devono essere affidate a uno specialista.

MANUALE UTENTE D7010XO NEFF

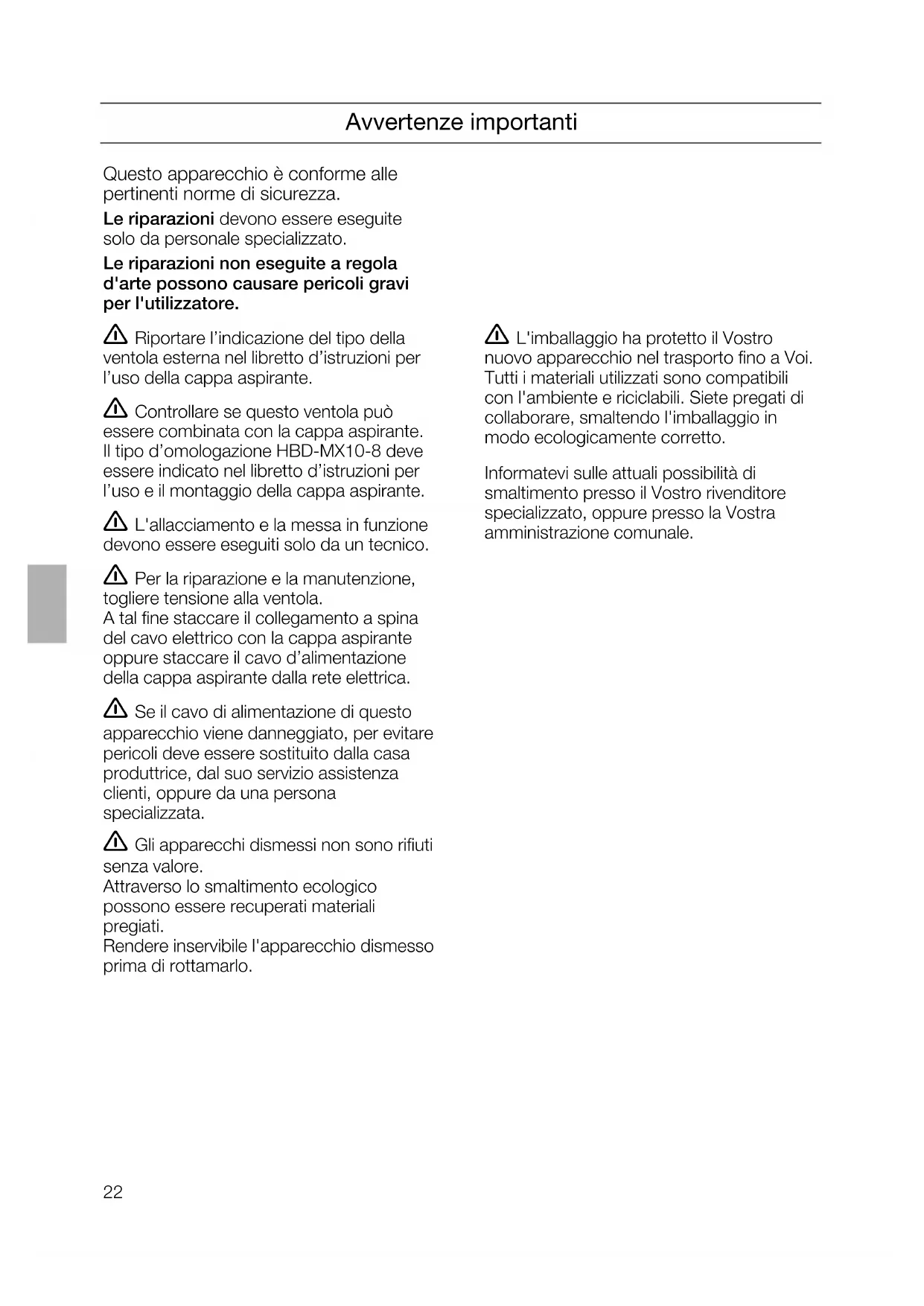

Questo appearecchio è conforme alle pertinenti norme di sicurezza.

Le riparazioni devono essere eseguite solo da personale specializzato.

Le riparazioni non eseguite a regola d'arte possono causare pericoli gravi per l'utilizzatore.

Riportare l'indicazione del tipo della ventola esterna nel libretto d'istruzioni per l'uso della cappa aspirante.
Controllare se questo ventola più essere combinata con la cappa aspirante. Il tipo d'omologazione HBD-MX10-8 deve essereindicato nellibretto d'istruzioni per l'uso e il montaggio della cappa aspirante.
L'allacciamento e la messa in funzione devono essere eseguiti solo da un technician.
Per la riparazione e la manutenzione, togliere tensione alla ventola.

A tal fine staccare il collegamento a spina del cavo elettrico con la cappa aspirante oppure staccare il cavo d'alimentazione della cappa aspirante alla rete elettrica.

Se il cavo di alimentazione di quello apparecchio viene danneggiato, per evitare pericoli delve essere sostituito alla casa produttrice, dal suo servizio assistenza clienti, oppure da una persona specializzata.
Gli apparecchi dismessi non sono rifiuti,.
senza valore.

Attraverso lo smaltimento ecologico possono essere recuperati materiali pregiati.

Renderere inservibile l'apparecchio dismesso prima di rottamarlo.

L'imballaggio ha protetto il Vostro nuovo appearecchio nel trasporto fino a Voi. Tutti i materiali utilizzati sono compatibili con l'ambiente e riciclabili. Siete pregati di collaborare, smaltendo l'imballaggio in modo ecologicamente corretto.

Informatevi sulle attuali possibilità di smaltimento presso il Vostro rivenditore specializzato, oppure presso la Vostra amministrazione comunale.

In caso di funzionamento ad espulsione d'aria della cappa aspirante e contemporaneo funzionamento di focolari dipendenti dallo stesso camino (per es. apparecchi a combustione di gas, olio combustibile o carbone, scaldacqua istantanei, distributori d'acqua calda) è necessario provvedere ad una sufficiente alimentazione dell'aria necessaria al focolare per la combustione.

Un funzionamento privo di pericolo è possibile se nel locale d'installazione del focolare non si supera la depressione di 4 Pa (0,04 mbar).

Si più ottenero questo per mezzo di diverse aperture non chiudibili, per es. in porte, finestre ed in collegamento con cassette murali d'alimentazione/scarico d'aria oppure per mezzo di altri provvedimenti tecnici, come dispositivo di chiusura reciproca e simili, che permetta l'afflusso d'aria di combustione.

In caso d'insuffiente alimentazione dell'aria sussiste pericolò d'intossicazione a causa dell'aspirazione di gas combusti.

Nota: nella valutazione si deve considerare sempre il bilancio totale della ventilazione dell'abitazione. Questa regola non si applica in caso di funzionamento di appearecchi di cottura, per es. piano di cottura e fornelli a gas.

La ventola deve essere montata almeno alla distanza di 2 m alla cappa aspirante.
Non installare la ventola murale esterna in prossimità di finestre, porto o terrazze.
Installare la ventola murale esterna in un luogo
- che esclude l'inquinamento acustico e con odori a danno di confinanti e vicini,
- che consenta l'accesso per la manutenzione e la riparazione.
I collegamenti a spina del cavo elettrico devono essere disposti nell'interno dell'edificio.
Nei tubi di collegamento con la cappa aspirante è vietato eseguire riduzioni del 150 mm. Nel commercio specializzato si può acquistare come accessorio speciale un silenziatore supplementare per tubo da 150 mm.

Preparazione del muro

Il muro delve essere piano e verticale.
Provedere ad un robusto fissaggio dei tasselli.

Peso: 7,0 kg.

Con riserva di modifiche costruttive nel quadro dell'evoluzione tecnica.

Montaggio

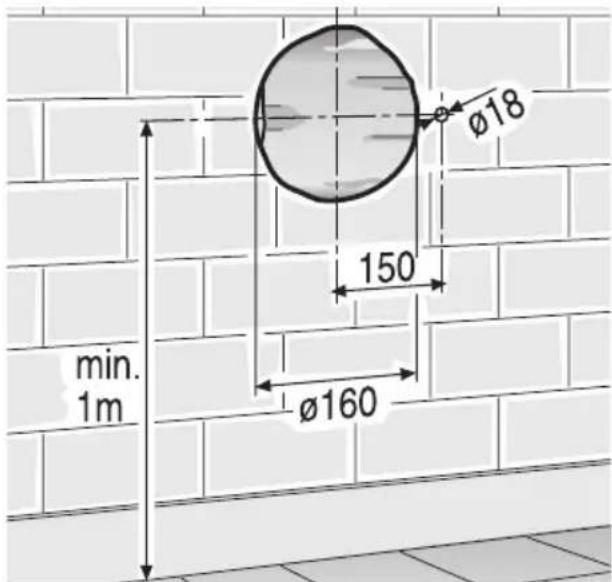

1. Apertura nel muro

min. 160~mm per tubo telescopico e min. 18 mm per il tubo di protezione cavo.

Distanza dal pavimento min. 1m, per garantire una libera uscita dell'aria.

1. Tagliare il tubo di protezione cavo a larghezza del muro ed introurlo.

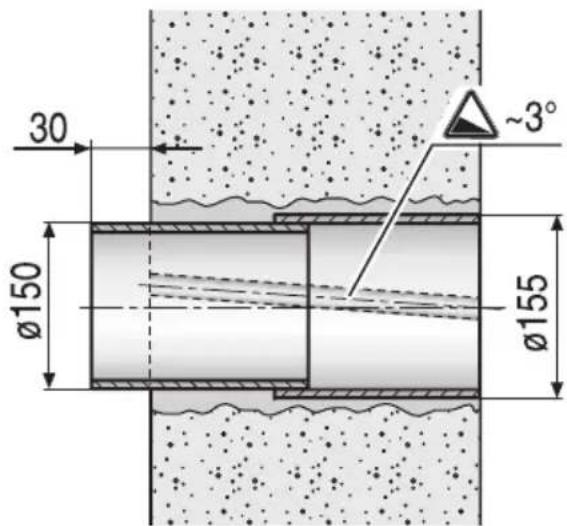

Inserire il tubo telescopico:

All'esterno a paro con il muro,
nell'interno con sporgenza 30 mm.

Tubo di protezione cavo:

3^ di pendenza verso l'esterno.

Tubo telescopico:

1^ di pendenza verso l'esterno.

Fissare e sigillare tubo di protezione cavo e tubo telescopico

1. Mantenere la ventola.

Cio facendo il manicotto della ventola.
deve essere introdotto nel tubo telescopico.

Uscita aria versus il basso.

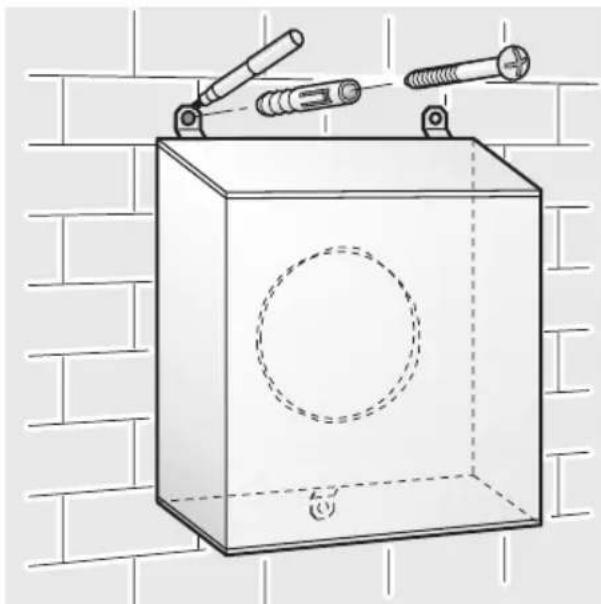

Tracciare il foro di fissaggio in alto a sinistra.

1. Togliere la ventola.
2. Trapanare il foro 8mm in alto a sinistra, introduire il tassello, posizionare la ventola ed avvitare.

1. Livellare la ventola ed allnearla al centro nel tubo telescopico.

Tracciare i puncti di fissaggio in alto a destra e molto al centro.

Togliere di nuovo la ventola.

Montaggio

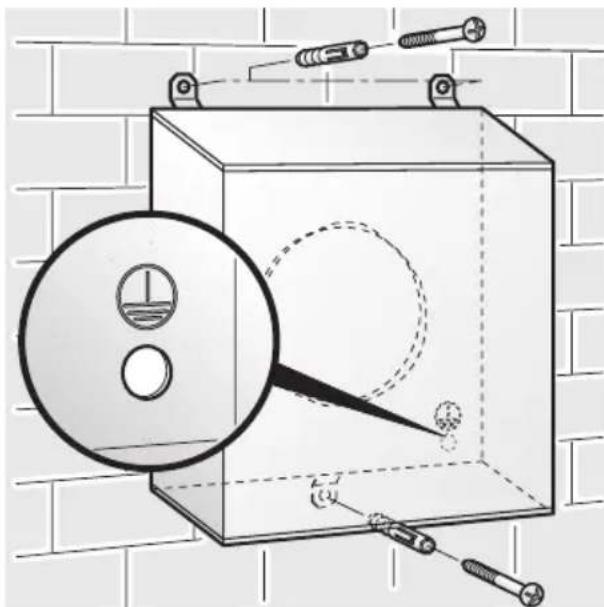

1. Trapanare i fori 8mm in alto a destra e
   sotto al centro.
   Inserire i tasselli.
   I tasselli devono essere idonei per il tipo di muratura.

1. Staccare la spina dal cavo elettrico.

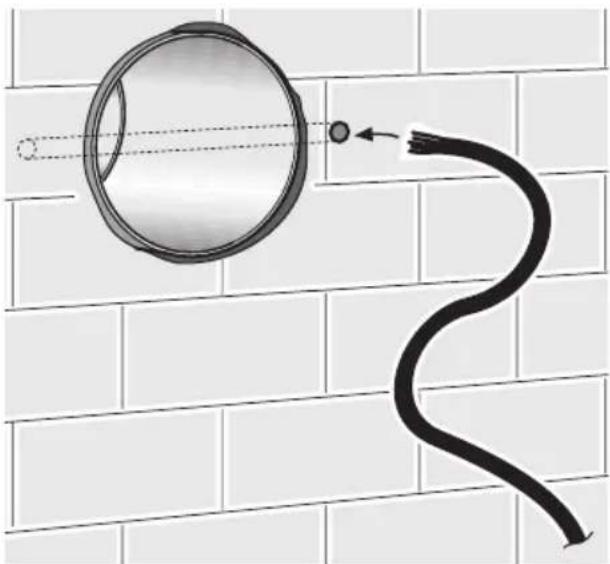

2. Introduire il cavo nel tubo di protezione cavo.

1. Mantenere la ventola ed avvitarla definitivamente.
   Il collegamento elettrico con la cappa aspirante avviene per mezzo dell'accluso cavo di prolonga di 5 m.

Se si utilizes un cavo di prolunga supplementare, la carcassa della ventola, prima di essere fissata, deve essere collegata a terra dall'esterno da un elettricista specializzato. Le parti necessarie per la messa a terra non devono entrare in contatto con la ventola.

1. Montare di nuovo la spina sul cavo elettrico.
   Cio fatto prestare attenzione alla corretta posizione dei fili.

Montaggio

1. Eseguire il collegamento dei tubi ed il collegamento elettrico tra la ventola e la cappa aspirante.

Per motivi di sicurezza, la copertura supplementare della spina deve essere sempre applicata e chiusa.

Istruzioni per l'utilizzatore

Istruzioni di sicurezza

Controllare regolarmente se l'aria può essererawnza problemi alla ventola. E vietato chiudere la griglia d'uscita dell'aria oppure permettere che sua ostruita alla crescita di piante.

Se il cavo di alimentazione di quello apparecchio viene danneggiato, per evitare pericoli delve essere sostituito alla casa produttrice, dal suo servizio assistenza clienti, oppure da una persona specializzata.

Pulizia e manutenzione

Usare un detergente per acciaio inox delicato, non abrasivo.

Non pulire le superfici in acciaio inox con spugne dure, ne con detergenti contententi sabbia, soda, acido o cloruro.

Per curare l'aspetto, trattare agli tanto con un poco di conservante per acciaio inox.
