MANUAL DE USUARIO D7010XO NEFF

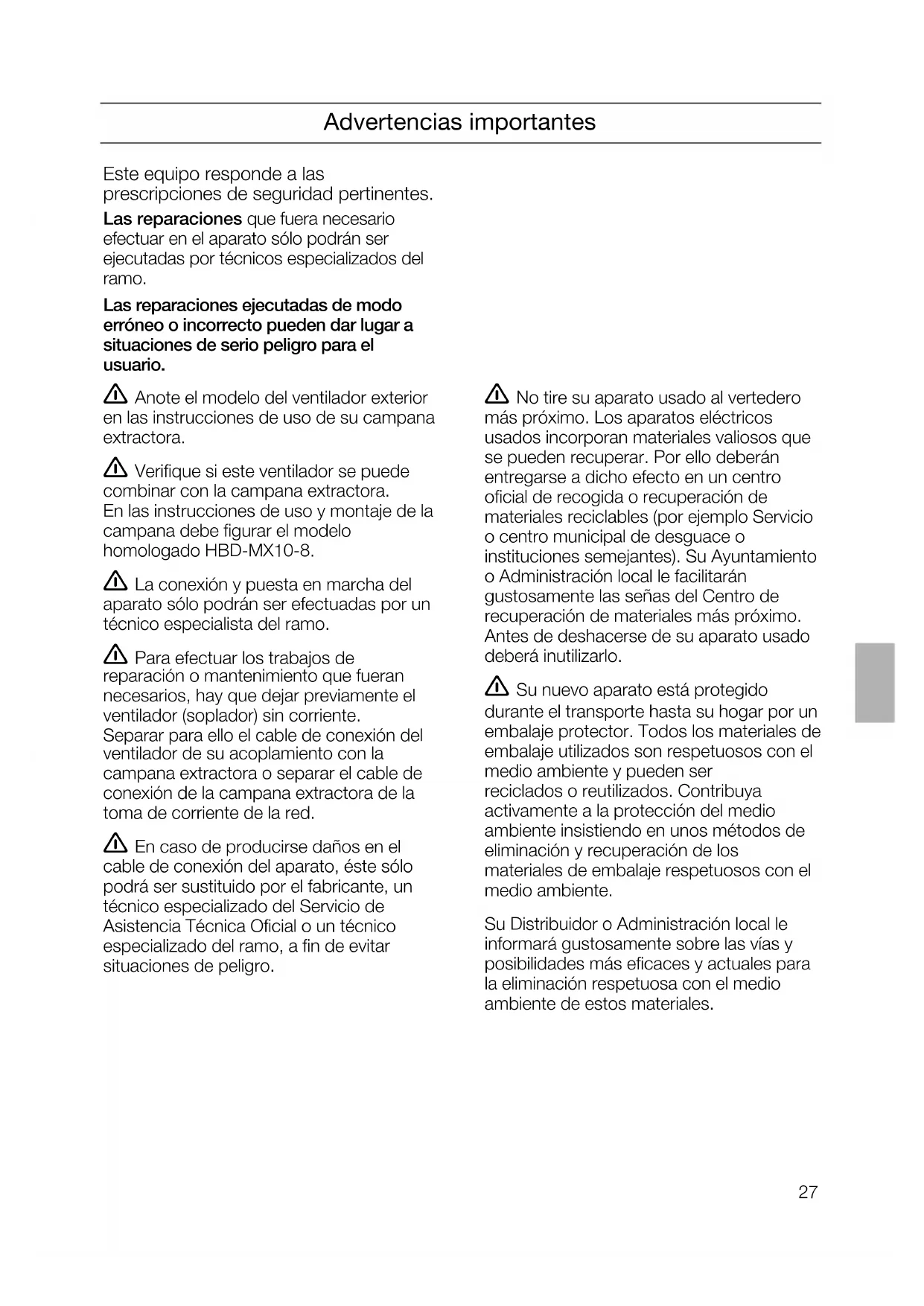

Este equipo responde a las prescripciones de seguridad pertinentes.
Las reparaciones que fueran necesarias efectuar en el aparato solo podrán ser ejecutadas por técnicos especializados del ramo.
Las reparaciones ejecutadas de modo erróneo o incorrecto pueden dar lugar a situaciones de serio peligro para el usuario.
Anote el modelo del ventilador exterior en las instrucciones de uso de su campana extractora. Verifique si este ventilador se puede combinar con la campana extractora. En las instrucciones de uso y montaje de la campana deben figurar el modelo homologado HBD-MX10-8. La conexión y puesta en marcha del aparato solo podrán ser efectuadas por un técnico especialista del ramo. Para efectuar los trabajos de reparación o mantenimiento que fueran necesarios, hay que dejar previamente el ventilador (soplador) sin corriente. Separar para ello el cable de conexión del ventilador de su acoplamiento con la campana extractora o separar el cable de conexión de la campana extractora de la toma de corriente de la red. En caso de producirse daños en el cable de conexión del aparato, este solo debería ser sustituido por el fabricante, un técnico especializado del Servicio de Asistencia Técnica Oficial o un técnico especializado del ramo, a fin de evitar situaciones de peligro.
No tire su aparato usado al vertedero más próximo. Los aparatos eléctricos usados incorporan materiales valiosos que se pueden recuperar. Por ello, debe entregarlo a dicho efecto en un centro oficial de recogida o recuperación de materiales reciclables (por ejemplo, servicio o centro municipal de desguace o instituciones semejantes). Su Ayuntamiento o Administración local le facilitarán gustosamente las señas del centro de recuperación de materiales más próximo. Antes de deshacerse de su aparato usado, debe inutilizarlo. Su nuevo aparato está protegido durante el transporte hasta su hogar por un embalaje protector. Todos los materiales de embalaje utilizados son respetuosos con el medio ambiente y pueden ser reciclados o reutilizados. Contribuya activamente a la protección del medio ambiente insistiendo en unos métodos de eliminación y recuperación de los materiales de embalaje respetuosos con el medio ambiente.
Su distribuidor o administración local le informará gustosamente sobre las vías y posibilidades más eficaces y actuales para la eliminación respetuosa con el medio ambiente de estos materiales.
Si se utiliza la campana con evacuación del aire al exterior simultáneamente con un hogar dependiente de una chimenea (por ejemplo, calefacciones de gas, gas-oil o carbón, calentadores instantáneos, calentadores de agua), hay que procurar que exista una suficiente alimentación de aire, necesario para el proceso de combustión del hogar.
Este funcionamiento es posible sin peligro si en el local de emplazamiento del hogar no se sobrepasa la depresión (presión negativa) admisible de 4 Pa (0,04 mbares).
Esto se puede lograr a través del libre acceso del aire de combustión a través de unas aberturas sin posibilidad de cierre ni bloqueo, por ejemplo puertas, ventanas, cajas murales para alimentación y evacuación de aire u otras medidas técnicas como bloqueos recíprocos.
En caso de una insuficiente alimentación de aire existe peligro de intoxicación a causa del retorno de los gases de combustión tóxicos.
Nota: En las consideraciones y valoraciones a este artículo siempre habrá que tener en cuenta todo el conjunto del sistema de ventilación existente en la vivienda. Esta regla no es válida para las placas de cocción y las cocinas de gas.
El ventilador tiene que estar montado a una distancia mínima de 2 m respecto de la campana extractora.
No monte el soplador para paredes externas en la cercanía de ventanas, puertas o terrazas.
Monte el soplador para paredes externas en sitios que
- eviten las molestias debidas al ruido y olores ocasionados a los vecinos,
- garanticen el libre acceso para la realización de trabajos de mantenimiento y reparaciones.
Las conexiones y acoplamientos de los cables de conexión a la red eléctrica tienen que encontrarse en el interior del edificio.
No debe procederse a la reducción a 150 mm de diámetro en los tubos de unión que conducen hacia la campana de aspiración.
Puede encontrar un silenciador adicional para tubos de 150 mm de diámetro en el comercio especializado, como accesorio especial.
Preparativos en la pared
La pared tiene que ser lisa y vertical. Procurar un asiento firme de los tacos en la pared.
Peso: 7,0 kg.
Nos reservamos el derecho de introducir mejoras o cambios constructivos en los aparatos como consecuencia del progreso técnico.
Montaje

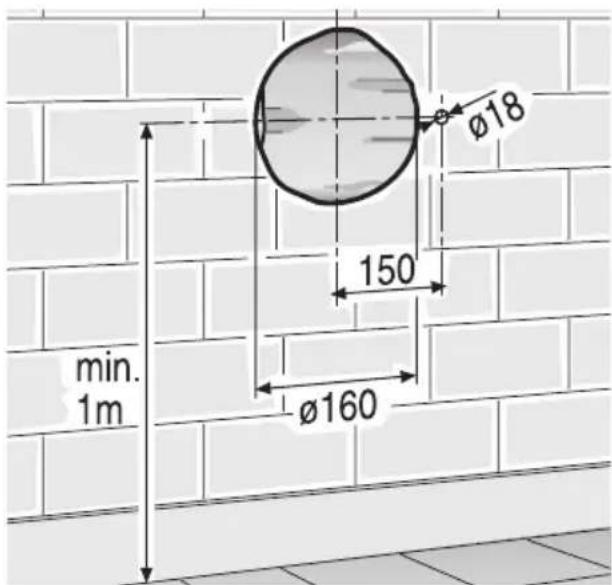

1. Perforación en la pared de
un diámetro mínimo de 160 mm para el tubo telescópico y un diámetro mínimo de 18 mm para el tubo de protección para el cable.
Distancia respecto al suelo, como mínimo 1 m para asegurar una calidad libre del aire.
- Cortar el tubo de protección para el cable a una longitud correspondiente al espesor de la pared.

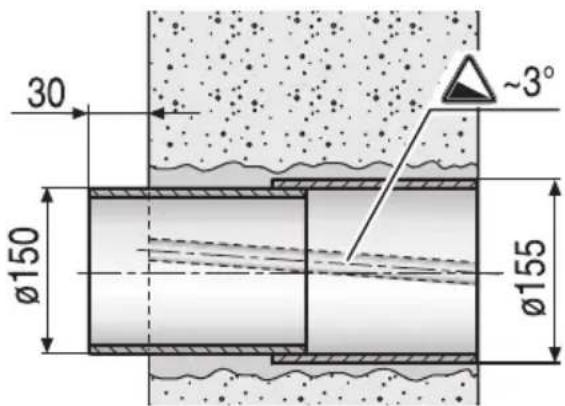

Tubo de protección del cable:
~3° de desnivel hacia el exterior.
Tubo telescópico:
~1° de desnivel hacia el exterior.
Fijar y sellar el tubo de protección para el cable y el tubo telescópico.

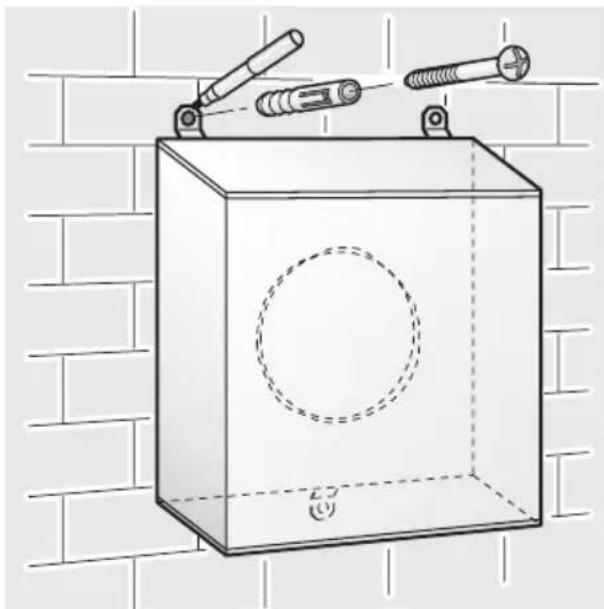

- Asentar el soplador en el sitio para su montaje.
Durante esta operación, el trozo de tubo del soplador debe penetrar en el tubo telescópico.
La salida de aire tiene que estar hacia abajo.
Marcar la sujeción izquierda superior.
- Quitar el soplador.
- Realizar la perforación izquierda superior de 8 mm de diámetro, colocar el taco, asentar el soplador y atornillarlo.
- Orientar el soplador horizontalmente y centrado bajo el tubo telescópico. Marcar las perforaciones superiores e inferiores en el centro. Volver a quitar el soplador.
Montaje

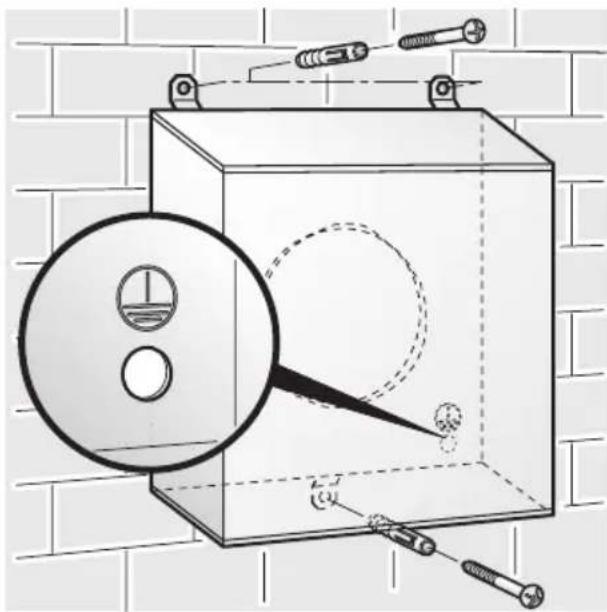

- Realizar las perforaciones derechas superior e inferior en el centro con 8 mm de diámetro. Colocar los tacos. Los tacos tienen que ser apropiados a las características y naturaleza del material de la pared o muro.
- Desprender el enchufe del cable eléctrico.

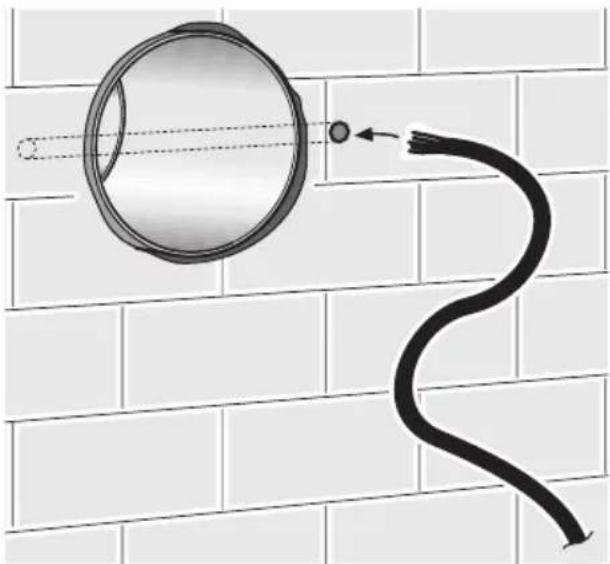

- Hacer pasar el cable eléctrico a través del tubo de protección para el mismo.
- Asentar el soplador y atornillarlo.
La conexión eléctrica con la campana de aspiración se realiza mediante el cable de prolongación adjunto de aprox. 5 m de longitud.
En caso de necesitarse un cable de prolongación adicional, antes de atornillar la carcasa del ventilador (soplador), esta debe ser dotada de una puesta a tierra exterior por un técnico especialista del ramo (electricista). Las piezas necesarias para la puesta a tierra no deben entrar en contacto con el rodete del ventilador.
- Volver a montar el enchufe en el cable eléctrico, prestando atención a la ubicación correcta de los conductores.
Montaje
- Realizar las conexiones de los tubos y eléctrica con la campana de aspiración.
Por razones de seguridad, el recubrimiento adicional del enchufe debe permanecer siempre montado y cerrado.
Advertencias para el usuario
Advertencias de seguridad
▲ Controle con regularidad si el aire puede salir sin problemas del soplador.
La rejilla de salida de aire no debe estar obstruida por objetos ubicados delante, ni cubierta por plantas.
En caso de producirse daños en el cable de conexión del aparato, este solo debe ser sustituido por el fabricante, un técnico especializado del Servicio de Asistencia Técnica Oficial o un técnico especializado del ramo, a fin de evitar situaciones de peligro.
Limpieza y cuidados
- Usar un limpiador para acero inoxidable suave, no abrasivo. No limpiar las superficies de acero inoxidable con esponjas abrasivas. No emplear detergentes que contengan arena, sosa, ácidos o cloro. Aplique limpiador para acero inoxidable de vez en cuando, para mantener una buena apariencia.
No interior con una saliencia de 30 mm
▲ Salida de aire hacia abajo.
Marque la fijación arriba a la izquierda.
