Varumärke	NEFF
Modell	D7010XO
Produkttyp	Köksfläkt med extern motor
Material	Rostfritt stål
Vikt	7,0 kg
Kanalens diameter	minst 150 mm
Strömkabelns längd	cirka 5 m
Avluftningstyp	Extern (kanal)
Luftutlopp	Nedåt
Kompatibel extern motor	HBD-MX10-8
Minsta avstånd från fläkten	2 meter från köksfläkten
Maximalt tillåtet undertryck	4 Pascal (0,04 mbar)
Luftkanalens lutning	1° utåt
Skyddsrörets lutning	3° utåt
Borrdiameter	160 mm för kanal, 18 mm för kabel
Tillbehör (valfritt)	Ljuddämpare för kanal 150 mm
Underhåll	Rengöring med specialmedel för rostfritt stål, utan skursvamp
Säkerhet	Koppla bort innan underhåll; byt endast ut sladden av en fackman
Reparationer	Förbehållna en specialist
Överensstämmelse	Tillämpliga säkerhetsbestämmelser

Vanliga frågor - D7010XO NEFF

Vilken typ av motor har köksfläkten NEFF D7010XO?

Köksfläkten arbetar med en extern motor av typ HBD-MX10-8. Kontrollera kompatibiliteten före installation.

Hur installerar man den externa fläkten?

Borra ett hål på 160 mm för kanalen och 18 mm för kabeln. Montera fläkten på en yttervägg minst 2 m från köksfläkten, med en lutning på 1° utåt för kanalen. Använd lämpliga pluggar.

Vilket är det minsta avståndet mellan köksfläkten och fläkten?

Minsta avstånd är 2 meter.

Hur rengör man köksfläkten NEFF D7010XO?

Rengör ytor av rostfritt stål med ett specialmedel för rostfritt stål. Använd aldrig skursvamp med slipmedel eller rengöringsmedel med sand, kaustiksoda, syra eller klor.

Vad gör man om strömkabeln är skadad?

Byte måste utföras av tillverkaren, dess service eller en kvalificerad person för att undvika risk.

Vilken diameter har avluftningskanalen?

Kanalens diameter får inte vara mindre än 150 mm.

Kan köksfläkten användas med en förbränningsvärmare?

Ja, förutsatt att undertrycket i rummet inte överstiger 4 Pascal. Se till att det finns tillräckligt med lufttillförsel via icke täppbara öppningar.

Vad väger köksfläkten?

Köksfläktens vikt är 7,0 kg.

Vilka tillbehör finns som tillval?

Du kan lägga till en ljuddämpare för kanal 150 mm (finns i fackhandeln).

Hur säkerställer man säkerheten vid underhåll?

Före varje ingrepp, koppla bort köksfläkten från elnätet. Reparationer ska utföras av en specialist.

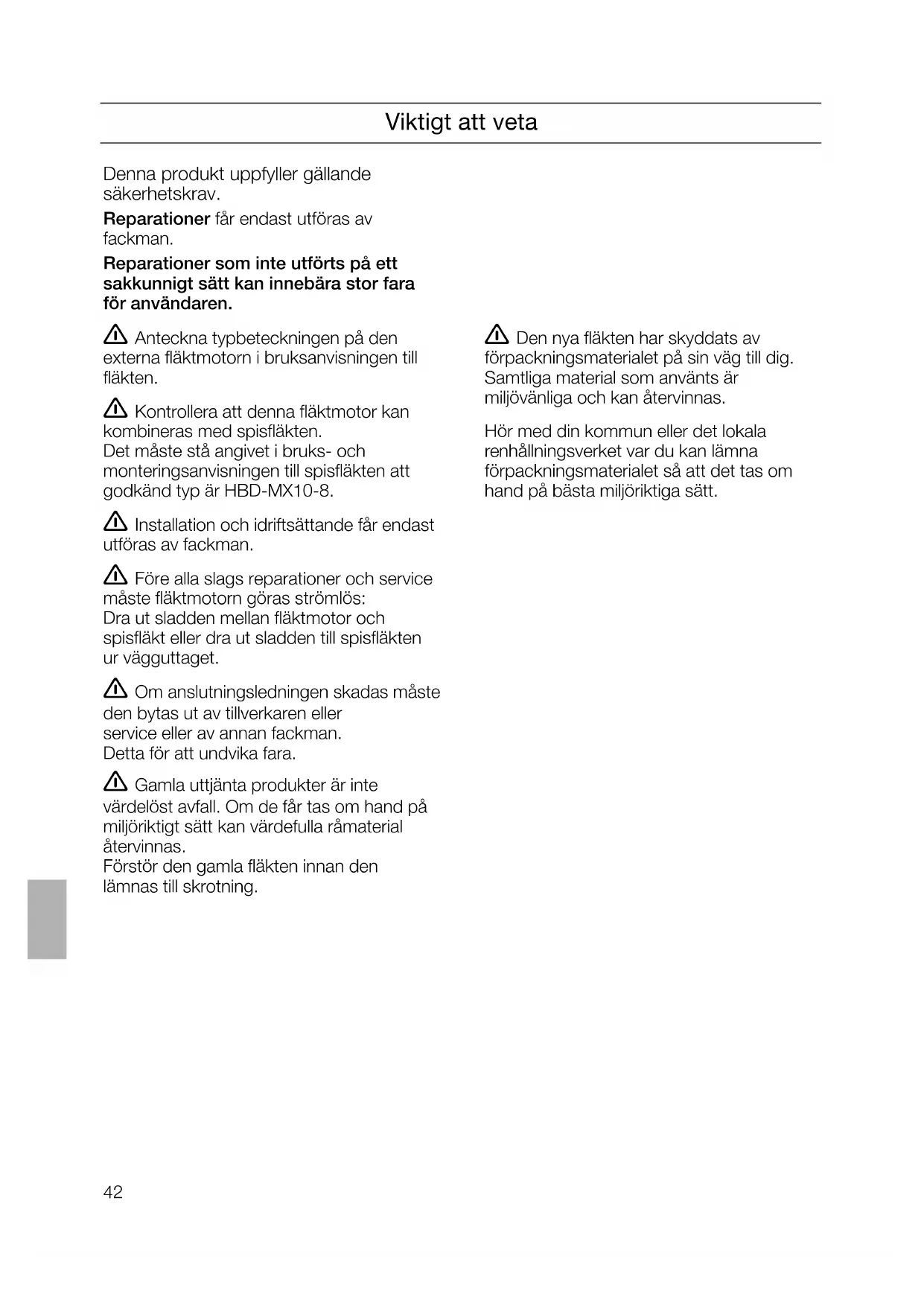

BRUKSANVISNING D7010XO NEFF

Reparationer får endast utföras av fackman.

Reparationer som inte utförts på ett sakkunnigt sätt kan innebära stor fara för användaren.

Anteckna typbeteckningen på den externa fläktmotorn i bruksanvisningen till fläkten. Kontrollera att denna fläktmotor kan kombineras med spisfläkten.

Det måste stå angivet i bruks- och monteringsanvisningen till spisfläkten att godkänd typ är HBD-MX10-8.

Installation och idrifttagande får endast utföras av fackman. Före alla slags reparationer och service måste fläktmotorn göras strömlös:

Dra ut sladden mellan fläktmotor och spisfläkt eller dra ut sladden till spisfläkten ur vägguttaget.

Om anslutningsledningen skadas måste den bytas ut av tillverkaren eller service eller av annan fackman. Detta för att undvika fara. Gamla uttjänta produkter är inte värdelöst avfall. Om de får tas om hand på miljöriktigt sätt kan värdefulla råmaterial återvinnas.

Förstör den gamla fläkten innan den lämnas till skrotning.

Den nya fläkten har skyddats av förpackningsmaterialet på sin väg till dig. Samtliga material som använts är miljövänliga och kan återvinnas.

Hör med din kommun eller det lokala renhållningsverket var du kan lämna förpackningsmaterialet så att det tas om hand på miljöriktigt sätt.

Sörj för god ventilation om du använder spisfläkten samtidigt med en eldstad som är beroende av luften i rummet (t.ex. gas-, olje- eller kolugn, varmvattenberedare) eftersom fläkten suger upp luft som respektive ugn behöver för sin förbränning, vilket kan leda till att oförbrända gaser kommer in i rummet.

Det är ingen fara om undertrycket i det rum där eldstaden står uppställd aldrig överskrider 4 Pa (0,04 mbar).

Detta kan man uppnå om förbränningsluften leds genom öppningar som inte går att stänga, t.ex. i dörrar, fönster och i kombination med öppningar för tilluft/frånluft i väggar eller med andra tekniska åtgärder.

Om inte tillräcklig mängd tilluft tillförs finns det risk för förgiftning pga att oförbrända gaser sugs tillbaka in i rummet.

Observera att du vid beräkningen alltid måste utgå från hela våningens ventilation. Denna regel gäller inte för spisar, t.ex. spishällar och gasspisar.

Fläktmotorn måste monteras på minst 2 meters avstånd från spisfläkten. Montera inte ytterväggsfläkten nära fönster, dörrar eller uteplatser. Montera ytterväggsfläkten på en plats där boende och grannar inte kan störas av bullret eller lukten. Fria utrymmen måste finnas för service och reparationer. Alla stickkontakter måste befinna sig inomhus. Diametern på förbindelsekanalerna till spiskåpan får inte göras mindre än 150 mm. Extra ljuddämpare för kanaler med diametern 150 mm finns att köpa i fackhandeln som extra tillbehör.

Förberedelse i väggen

Väggen måste vara plan och lodrät. Pluggarna måste sitta fast ordentligt.

Vikt: 7,0 kg.

Rätt till tekniska ändringar förbehålls

Montering

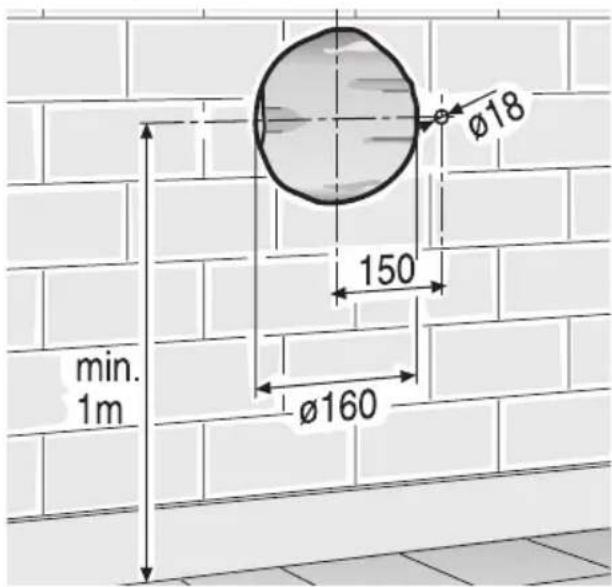

1. Öppning i väggen

Gör en öppning med diameter minst 160 mm för teleskopröret och minst 18 mm för skyddsröret för kablaget.

Avståndet till marken ska vara minst 1 m; detta för att man ska kunna vara säker på att luften kan strömma ut fritt.

1. Kapa skyddsröret för kablaget så att det passar väggens tjocklek.

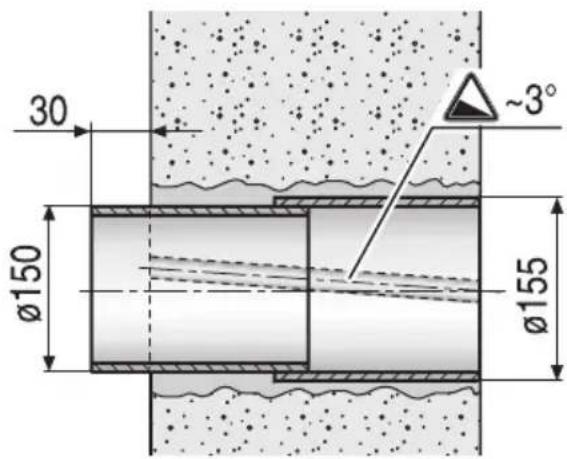

Sätt in teleskopröret:

På utsidan ska det ligga jämns med väggen.

Fixera skyddsröret för kablaget och teleskopröret och isolera runt dem.

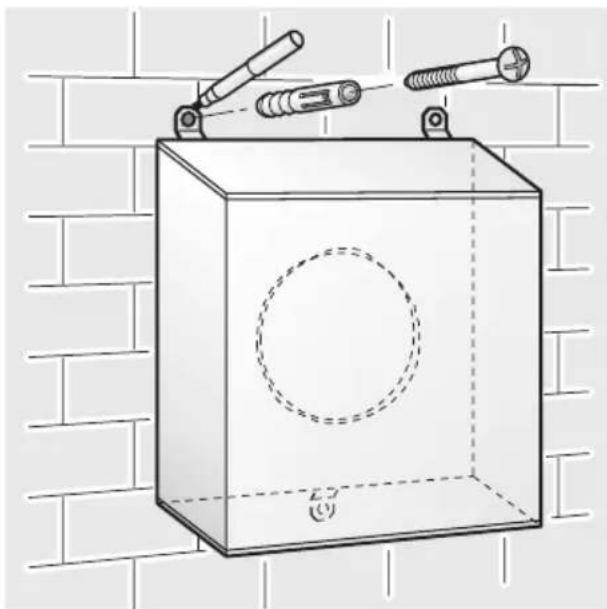

1. Håll i fläkten.

Skjut in fläktens rörstos i teleskopröret.

Luften ska strömma ut nedåt.

Markera fästhålet uppe till vänster.

1. Ta ner fläkten.
2. Borra hålet uppe till vänster, diameter 8 mm. Sätt in plugg. Häll i fläkten och skruva fast den.

1. Kontrollera att fläkten hänger vågrätt och precis mitt i teleskopröret.

Markera fästhålen uppe till höger och nedtill i mitten.

Ta åter ner fläkten.

Montering

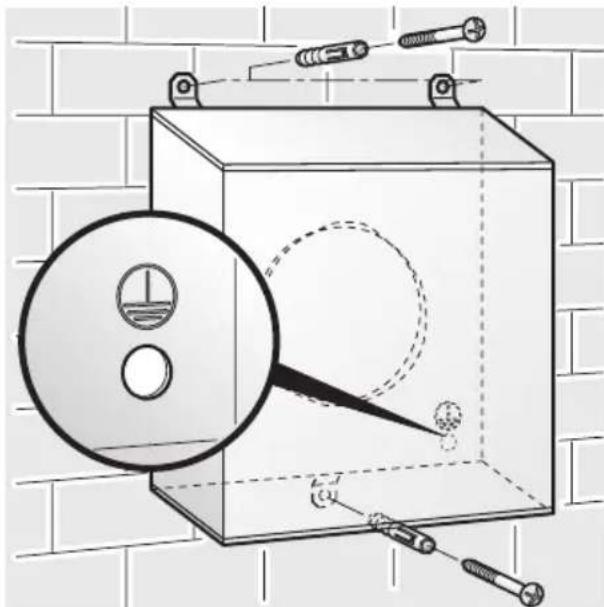

1. Borra hålen uppe till vänster och nedtill på mitten, diameter 8 mm. Sätt in plugg.

Pluggarna måste vara lämpliga att använda i den typ av vägg huset har.

1. Lossa stickkontakten från sladden.

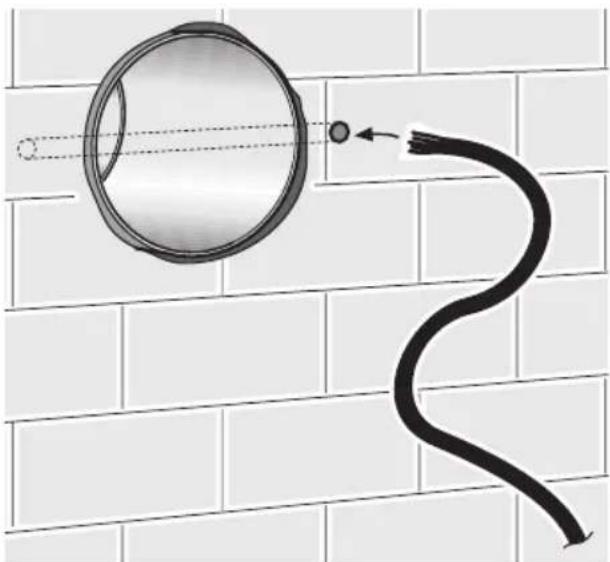

2. Dra elsladden genom skyddsröret för kablaget.

1. Håll i fläkten och skruva fast den.

Fläkten kopplas till spiskåpan och elnätet med hjälp av den ca. 5 m långa förlängningssladd som följer med spiskåpan.

Om extra förlängningssladd krävs måste fläktens hölje jordas från utsidan innan det sätts fast; jordningen ska utföras av behörig fackman.

De delar som används för jordningen får inte komma i kontakt med fläkthjulet.

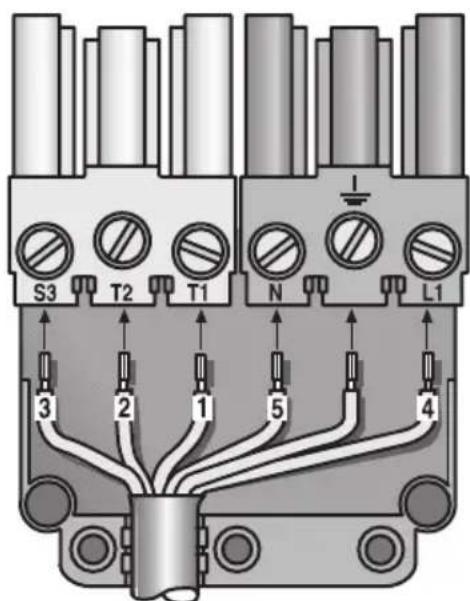

1. Montera tillbaka stickkontakten på elsladden. Kontrollera noga att ledningarna placeras rätt.

Montering

1. Montera rörkanalerna och koppla fläkten till spiskåpan och elnätet.

Skyddshöljet över stickkontakten måste av säkerhetsskäl alltid sitta på plats samt vara stängt.

Viktigt att veta

Tips till användaren

Kontrollera med jämna mellanrum att luften utan problem kan strömma genom fläkten.

Luftgallret på utsidan får inte täckas över, inte heller av växter.

Om anslutningsledningen skadas måste den bytas ut av tillverkaren, service eller annan fackman. Detta för att undvika fara.

Rengöring och skötsel

Använd ett milt rengöringsmedel utan repande effekt avsett för rostfritt stål. Ytorna rengörs i slipriktningen.

Använd inte svampar som kan repa ytor i rostfritt stål och inte heller putsmedel innehållande sand, soda, syra eller klorider.

Behandla med vårdande medel för rostfria produkter med jämna mellanrum för att bevara produktens yttre.

För du kastar apparaten, må den göras oanvändbar först.
