Marca	TriStar
Modelo	WR1995
Tipo de produto	Frigorífico para vinhos / Armário para vinhos
Capacidade	61 garrafas
Dimensões (A x L x P)	810-825 mm x 590 mm x 571 mm
Peso líquido	Aproximadamente 45 kg
Alimentação elétrica	220-240 V ~ 50/60 Hz, 16 A
Faixa de temperatura zona superior	12 °C a 22 °C
Faixa de temperatura zona inferior	5 °C a 12 °C
Zonas de temperatura	2 zonas independentes ajustáveis eletronicamente
Tipo de regulação	Digital com display LED
Tipos de prateleiras	Prateleiras deslizantes e prateleiras de armazenamento para garrafas
Filtro de carvão ativo	Sim, a substituir a cada 6 meses
Iluminação interior	Não especificado (provavelmente LED)
Porta	Envidraçada com dobradiças ajustáveis
Segurança crianças	Comando bloqueável (não especificado, mas segurança passiva por conceção)
Descongelamento	Automático (geada derrete naturalmente ao desligar)
Ligação	Tomada de terra obrigatória, sem extensão
Instalação	Embutível ou livre, espaço traseiro 2-6 cm, nível de bolha necessário
Limpeza interior	Água e produto suave uma vez por ano
Limpeza do condensador	Desempoeirar duas vezes por ano (grelha metálica na parte traseira)
Códigos de erro	E2 (sensor superior), E3 (sensor inferior), E8 (muito frio), E9 (sobreaquecimento)
Índice de reparabilidade	Não fornecido, mas peças sobressalentes disponíveis através de vendedor autorizado
Garantia	Consultar o vendedor

Perguntas frequentes - WR1995 TRISTAR

Como ajustar a temperatura do meu armário de vinhos TriStar WR1995?

Use os botões + e - para ajustar a temperatura de cada zona. A zona superior (display 1) regula-se de 12°C a 22°C, a zona inferior (display 2) de 5°C a 12°C. O display pisca durante o ajuste e volta à temperatura real após 5 segundos.

O que significam os códigos de erro E2, E3, E8 e E9?

E2: sensor de temperatura superior defeituoso (curto-circuito ou circuito aberto). E3: sensor inferior defeituoso. E8: proteção contra frio excessivo (temperatura inferior a 3°C). E9: proteção contra sobreaquecimento (compressor funcionando >4h sem arrefecimento). Em todos os casos, o alarme soa e o código é exibido. Consulte um técnico.

Como instalar meu armário de vinhos sob uma bancada?

Remova o painel superior desaparafusando os 2 parafusos dianteiros (sob as dobradiças) e os 2 parafusos traseiros. Deslize o aparelho sob a bancada deixando um espaço de 2-6 cm atrás. Fixe-o com os 2 parafusos dianteiros na bancada. Certifique-se de que a grelha de ventilação dianteira não está obstruída e faça um furo de ventilação na bancada se necessário.

Por que se forma água na porta de vidro?

É normal em tempo húmido ou em caso de grande diferença de temperatura entre o interior e o exterior. Limpe simplesmente com um pano macio e seco.

Como manter e limpar meu armário de vinhos?

Desligue o aparelho antes de qualquer limpeza. Limpe o interior uma vez por ano com água e um produto suave. Desempoeire o condensador (grelha metálica na parte traseira) duas vezes por ano. Substitua o filtro de carvão ativo a cada 6 meses.

Posso usar uma extensão elétrica?

Não, é proibido usar uma extensão. Ligue o aparelho diretamente a uma tomada de parede com ligação à terra.

Quanto tempo devo esperar após a instalação antes de ligar o aparelho?

Aguarde 48 horas após a instalação para permitir que o líquido refrigerante se estabilize antes de ligar o aparelho.

Como mover o armário de vinhos com segurança?

Não o incline mais de 45° e sempre do lado do cabo elétrico. Desligue-o e esvazie-o antes de o mover.

O que fazer se o compressor não ligar?

Verifique a tomada de parede com outro aparelho. Certifique-se de que o interruptor liga/desliga está pressionado. Pressione o botão TEST: os LED vermelho (aquecimento) e verde (compressor) devem acender. Se nada acontecer, contacte o seu vendedor.

Onde posso encontrar peças sobressalentes como o filtro de carvão?

Contacte o seu revendedor autorizado TriStar. O filtro de carvão é um acessório padrão disponível na maioria dos revendedores.

MANUAL DE UTILIZADOR WR1995 TRISTAR

DURANTE IL FUNZIONAMENTO

DURANTE EL FUNCIONAMIENTO

Garrafeira para Vinho

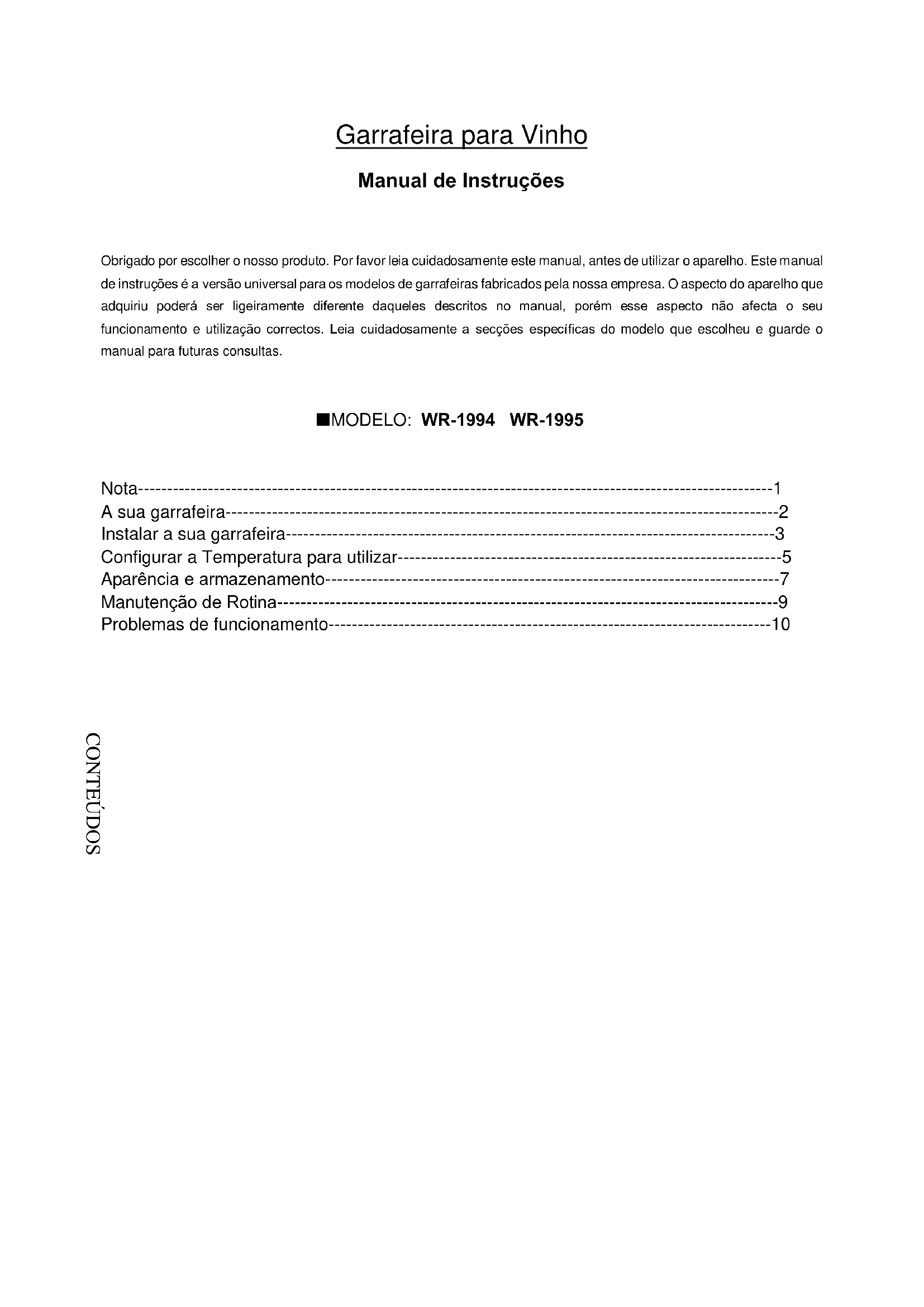

Manual de Instruções

Obrigado por escolher o nosso produto. Por favor leia cuidadosamente este manual, antes de utilizar o aparelho. Este manual de instruções é a versão universal para os modelos de garrafeiras fabricados pela nossa empresa. O aspecto do aparelho que adquiriu poderá ser ligeiramente diferente daqueles descritos no manual, porém esse aspecto não afecta o seu funcionamento e utilização correctos. Leia cuidadosamente a secções específicas do modelo que escolheu e guarde o manual para futuras consultas.

A sua garrafeira----2

Instalar a sua garrafeira----3

Configurar a Temperatura para utilizar----5

Aparência e armazenamento----7

Manutenção de Rotina----9

Problemas de funcionamento----10

NOTA

Nota

1. Os parâmetros estão sujeitos a alterações sem aviso prévio. Os dados finais e diagrama de circuito encontram-se na etiqueta do aparelho. Tenha em atenção os dados mais actuais.
2. É normal haver salpicos na porta de vidro, quando o nível de humidade no ar é elevado ou a temperatura do interior do aparelho é muito diferente da temperatura ambiente. Limpe com um pano suave e ficará OK.
3. A película que envolve o aparelho serve para evitar riscos e pode retirá-lo, caso não goste do aspecto.
4. É normal que a parte traseira interior do aparelho ganhe gelo. O gelo irá derreter naturalmente, quando desligar o aparelho.
5. Se o aparelho estiver danificado ou não for mais usado, não deite no lixo, envie para reciclagem.

1-INSTRUÇÕES DE SEGURANÇA IMPORTANTES

Deve ter sempre em atenção os cuidados básicos ao utilizar a sua garrafeira, incluindo: Use a garrafeira apenas para o fim a que se destina, como descrito neste manual.

Nunca desligue a garrafeira puxando o cabo. Agarre na tomada e puxe directamente da corrente eléctrica.

Mande reparar ou substitua imediatamente o cabo gasto ou danificado. Nunca use um cabo que esteja partido ou que mostre sinais de desgaste no seu comprimento ou na ponta.

Não deixe que crianças subam, se sentem ou se encostem à garrafeira, nem que se pendurem nas prateleiras. Pode danificar a garrafeira e causar graves ferimentos às crianças. Não utilize uma extensão.

PERIGO

Risco de perigo para crianças. Antes de deitar o seu frigorífico ou refrigerador velho para o lixo:

- Tire as portas

- Deixe as prateleiras de forma a que as crianças não consiga trepar por elas.

Caso o cabo esteja danificado, deve ser substituído pelo fabricante ou agente qualificado, para evitar acidentes.

2 - LIGAR À CORRENTE ELÉCTRICA

O cabo da garrafeira está equipado com uma ficha que encaixa em qualquer tomada normal, com ligação terra, para evitar risco de choques eléctricos. Mande um especialista qualificado verificar a ligação eléctrica, para se certificar que tem realmente ligação à terra.

Se não for o caso, deve substituir a tomada por uma tomada com ligação à terra.

Caso o cabo do aparelho esteja danificado, mande substituir por um electricista qualificado, de modo a evitar acidentes.

Se a corrente eléctrica não estiver equipada com ligação à terra, é de sua responsabilidade e dever mandar substituir por uma ligação à terra. No caso de a ficha do aparelho não coincidir com a tomada eléctrica, deve mandar trocar por uma ficha adequada.

Nota

o Para sua segurança, a garrafeira deve estar ligada correctamente à terra.
Os novos cabos e ficha eléctricos deverão ser trocados por um electricista qualificado.

A SUA GARRAFEIRA

1 Prateleira Removível
2 Painel de Controlo e Configuração da Temperatura
3 Garrafeira
4 Prateleira deslizante
5 Prateleira de armazenamento
6 Base Frontal de Ventilação

7 4 Pés Ajustáveis
8 Dobradiça
9 Filtro de Carvão Activado
10 Porta
11 Abertura de Ventilação Livre

• Ao receber a sua garrafeira, certifique-se que, ao desempacotar, não existem defeitos no aspecto exterior (devido a tombos, deformação, etc.)
• Abra a porta e verifique se o interior está completo (paredes, prateleiras, dobradiças, painel de controlo, etc.)
• Se quiser encastrar a sua garrafeira, terá de retirar a parte superior, que está fixa por baixo com dois parafusos, junto às dobradiças e dois parafusos por detrás dos suportes angulares. Mantenha os dois parafusos da frente, caso queira encastrar o aparelho, para fixar o topo existente (veja o diagrama na página 4)

-Transporte agora a garrafeira para onde quer instalar. Certifique-se que o local escolhido é:

-afastado de fontes de calor
- não húmidos (lavandaria, quarto de arrumações, casa de banho, etc.)
- numa superfície nivelada e estável
- equipada com uma tomada eléctrica (corrente normal, com a voltagem indicada, 16A, com ligação à terra)

• Certifique-se que o interruptor ON/OFF, situado à direita do painel de controlo, está na posição OFF (desligado).
• Ligue a ficha à corrente eléctrica, como apresentado na secção 3. Verifique o ponto de ligação (fusíveis, voltagem dos fusíveis, funcionamento do circuito. Pode utilizar outro aparelho para verificar a tomada eléctrica.)
• Ajuste os pés, debaixo do aparelho (aperte ou desaperte) de modo a que fique nivelado (aconselha-se a usar um nível).
• Coloque o aparelho na posição final, deixando cerca de 2 a 6 cm de espaço entre a parede e a parte traseira do aparelho. Para encastrar (Modelo 103), fixe o aparelho ao topo do armário, utilizando os dois parafusos situados ao pé das dobradiças (veja o diagrama abaixo).
• Não obstrua a grelha frontal de ventilação.
• Faça um buraco para ventilação (semelhante à grelha montada no aparelho) no armário de encastrar (veja o diagrama 4 abaixo).
• Retire as protecções do interior da garrafeira.

• Retire a protecção do filtro de carvão que irá encontrar na embalagem de acessórios. Coloque no interior do aparelho, no filtro que se encontra numa caixa redonda na parte superior traseira da garrafeira.

• Coloque as prateleiras como pretender (veja secção 6):

• Espere 48 horas antes de ligar o aparelho, de modo a que os líquidos assentem.

NB: Caso tenha de mover a garrafeira, não gire num ângulo superior a 45º e sempre com a porta virada para cima.

O aparelho deve ser posicionado de modo a que a ficha esteja acessível.

103: Diagrama de Instalação

1. Remova o topo, desaparafusando os 2 parafusos localizados debaixo das dobradiças (abertura da porta) e os 2 parafusos na parte de trás.

Dobradica Hinge Base Plate 2.

1. Ajuste os 4 pés

1. Coloque o aparelho na sua posição final

1. Aparafuse os 2 parafusos pelas dobradiças ao topo do armário.

Entradas de Ventilhação(grelha,ect)

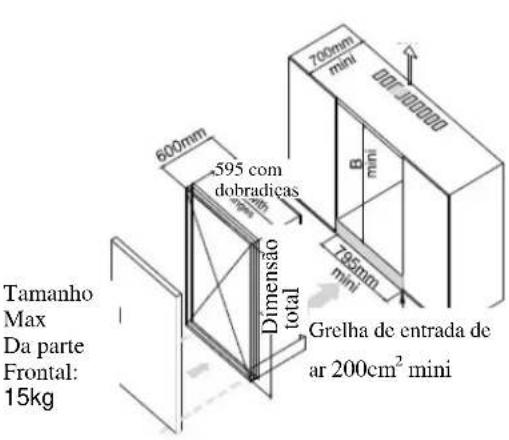

INSTALAR UM APARELHO COM UMA PORTA DE ENCASTRAL

1. Nivele o aparelho ao lado do armário.

2. Abra a porta do aparelho num ângulo de 90°.

3. Fixe a frente do armário da cozinha à porta do aparelho (incluídos 8 parafusos).

4. Certifique-se que a calafetagem está a selar correctamente.

1-Para aparelho colocado no chão.

Tamanho Max Da parte Frontal: 15kg 600mm 595 com dobradicas Dimensão total 700mm mini ar ar B mini 795mm mini Grelha de entrada de ar na base

2-Para aparelho colocado dentro de um armário

Tamanho Max Da parte Frontal: 15kg 600mm 595 com dobradicas 700mm mini 00/100000 B mini 700mm mini Dimensão total Grelha de entrada de ar 200cm² mini

Volume Efectivo	Mini A(mm)	Mini A(mm)	Mini B(mm)
103	815	830	915
188	1215	1230	1315
270	1615	1630	1715

Nota:

A=Armação+Base(90mm)+Pés(20-35mm)

Todo o redor do aparelho dever ter um espaço de 100mm

CONFIGURAR AS DEFINIÇÕES DE TEMPERATURA

Visor Digital 1: Indica a Temperatura actual ou configurada da parte superior. Ao premir o botão +/-, o visor digital irá ficar intermitente, indicando a temperatura configurada. Se não estiver nenhuma temperatura configurada em funcionamento, nos cinco segundos seguintes, o sistema irá automaticamente repor o visor na temperatura ambiente no armário, com uma precisão de 1°C (1°F).

Introdução sob código de Mau funcionamento: E2 Falha no sensor de temperatura da parte superior. O sensor está em curto-circuito ou em circuito aberto (10 segundos depois, o sistema irá fechar e irá surgir este código. O alarme irá apitar a cada 2 segundos.)

E9 Protecção de sobreaquecimento. Após o funcionamento do compressor durante 4 horas, sob qualquer condição, quando o sensor da parte superior detecta que a temperatura não é menor que 25°C (77°F), o alarme irá dar sinal e apitar a cada 2 segundos. Quando a temperatura detectada no aparelho for de 30°C, irá ser apresentado o código de mau funcionamento "E9". O Aquecimento Eléctrico desligar-se-á e o compressor continuará a trabalhar (o alarme irá tocar a cada 2 segundos). Quando o sensor superior detectar que a temperatura no interior atingiu os 21°C, o sistema irá reiniciar automaticamente e a temperatura irá ser apresentada normalmente.

Programar a Temperatura Ajustando o Botão para Parte Superior Prima este botão para ajustar a temperatura programada na parte superior do aparelho. De cada vez que prime o botão, a temperatura programada da parte superior aumenta ou desce 1°C (1°F). O intervalo do programa da temperatura é de 12°C-22°C (54°F-72°F).

Visor Digital 2: Indica a Temperatura actual ou configurada da parte inferior. Ao premir o botão +/-, o visor digital irá ficar intermitente, indicando a temperatura configurada. Se não estiver nenhuma temperatura configurada em funcionamento, nos cinco segundos seguintes, o sistema irá automaticamente repor o visor na temperatura ambiente no armário, com uma precisão de 1°C (1°F).

Introdução sob código de Mau funcionamento: E3 Falha no sensor de temperatura da parte inferior. O sensor está em curto-circuito ou em circuito aberto (10 segundos depois, o sistema irá fechar e irá surgir este código.

E8 Protecção de sobre arrefecimento Quando o sensor da parte inferior detecta que a temperatura do interior do aparelho atinge os 3°C (37°F), o compressor desligar-se-á, mas o aquecimento eléctrico continua a funcionar.

O código de mau funcionamento "E8" irá ser apresentado (o alarme irá apitar a cada segundo). Ao detector que a temperatura do interior do aparelho não é mais que 6°C (43°F), o sistema irá reiniciar automaticamente e a temperatura irá ser apresentada normalmente.

Programar a Temperatura Ajustando o Botão para Parte Inferior Prima este botão para ajustar a temperatura programada na parte inferior do aparelho. De cada vez que prime o botão, a temperatura programada da parte inferior aumenta ou desce 1°C (1°F). O intervalo do programa da temperatura é de 5°C–12°C (41°F–54°F).

LED Indicador do Compressor Este LED funciona quando o compressor está em funcionamento e desliga-se quando o compressor se desliga.

LED Indicador de Aquecimento Eléctrico: Este LED liga-se quando o aparelho de aquecimento eléctrico estiver em funcionamento e desliga-se quando o aparelho parar de funcionar.

CONFIGURAR AS DEFINIÇÕES DE TEMPERATURA

Botão TESTE Se premir este botão no modo de Standby, o compressor e o aparelho de aquecimento eléctrico irão funcionar ao mesmo tempo e o LED Indicador do Compressor e o LED Indicador do Aquecimento Eléctrico ligar-se-ão ao mesmo tempo. Quando soltar este botão, o sistema volta ao modo anterior de Standby. Este botão não funciona no modo de funcionamento.

Notas:

1. Deve haver, no mínimo, um intervalo de 5 minutos entre o acto de parar e reiniciar o compressor. O compressor deve funcionar, no mínimo, 5 minutos antes de ser reiniciado e então pode parar o seu funcionamento, dependendo das condições actuais.
2. O Visor Digital 1 e o Visor Digital 2 indicam um intervalo de temperatura de 0°-37°C (32°-99°F). Quando a temperatura é inferior a 0°C (32°F) no interior do aparelho, a temperatura indicada é de 000, e quando a temperatura ambiente é superior a 37°C (99°F), no interior do aparelho, a temperatura indicada é de 37°C (99°F).
3. a diferença da temperatura apresentada no Visor Digital 1 e Visor Digital 2 deve ser superior a 5°C (41°F)
4. O intervalo de temperatura da parte superior (12°-22°C) e da parte inferior (5°-12°C) são efectivas, quando a temperatura ambiente é ≤ 32°C, caso contrário, será difícil atingir a temperatura mais baixa possível nas partes superior e inferior.
5. a diferença entre a temperatura apresentada e a temperatura programada é de ±1,5°C(3°F), quando a temperatura do interior do aparelho está equilibrada.

APRESENTAÇÃO E ARMAZENAMENTO

A sua garrafeira foi criada de modo a ser flexível e adaptar-se às suas exigências.

VÁRIOS TIPOS DE APRESENTAÇÃO

Prateleira de Armazenamento Ref:AXL

Capacidade:61 garrafas Peso Máx.85kg

Capacidade:8 garrafas Peso Máx.15kg

COMO UTILIZAR AS SUAS PRATELEIRAS DE ARMAZENAMENTO (AXL)

Para guardar o seu Claret:

Para guardar o seu Burgundy:

Colocar os suportes das prateleiras (leia cuidadosamente, caso pretenda alterar a posição das suas prateleiras).

PRATELEIRA DE ARMAZENAMENTO

Para mover uma prateleira de armazenamento, primeiro retire todas as garrafas, depois retire os suportes e certifique-se que os insere nos buracos de apoio, como apresentado abaixo.

APRESENTAÇÃO E ARMAZENAMENTO

SUPORTE DA PAREDE

Para mover uma prateleira deslizante, primeiro retire todas as garrafas, depois retire a prateleira, deslizando-a na sua direcção e levantando a parte da frente. Remova as guias de deslizamento da parede do aparelho e certifique-se que não troca a sua posição. Volte a colocar na posição desejada, como mostra abaixo.

PAREDE Guia PAREDE Guia Inserir a parte de trás da guia

GUIA PAREDE Inserir a parte da frente da guia GUIA PAREDE

Por fim, volte a colocar a prateleira nas guias, como apresentado abaixo.

PRATELEIRA

GUIA

APRESENTAÇÃO E ARMAZENAMENTO

RECOMENDAÇÕES PARA APRESENTAÇÃO E ARMAZENAMENTO NA SUA GARRAFEIRA

A sua garrafeira foi criada para armazenar um número máximo de garrafas, com total segurança. Recomendamos que observe as dicas abaixo para optimizar o armazenamento.

• Coloque as suas garrafas de forma uniforme sob as prateleiras, de modo a que o peso não esteja concentrado num só ponto. Certifique-se que as garrafas não tocam na parte de trás ou na parte de cima do aparelho.
• Certifique-se também que as garrafas não estão demasiado juntas na parte superior ou inferior do aparelho.
• Tenha em atenção as instruções de armazenamento, apresentadas na secção o6, de acordo com o tipo de armazenamento e características do seu aparelho. Nunca empilhe garrafas na prateleira deslizante.
• Nunca tente puxar mais de uma prateleira deslizante ao mesmo tempo.

TENHA ATENÇÃO

Antes de modificar a configuração original do seu aparelho, peça conselho ao seu fornecedor.

MANUTENÇÃO DE ROTINA

A sua garrafeira é de fácil funcionamento e bastante fiável e irá proporcionar-lhe uma satisfação durante um longo período, simplesmente seguindo as instruções de manutenção e limpeza apresentadas abaixo.

• Substitua o filtro de carvão activado do seu aparelho a cada seis meses (o seu fornecedor deverá ter esse artigo em stock).
• Remova o pó do condensador (placa de metal na parte de trás do aparelho) duas vezes por ano.
• Certifique-se que a ficha está desligada da corrente eléctrica antes de limpar a parte detrás do seu aparelho ou de movê-lo.
• Limpe o interior do seu aparelho cuidadosamente uma vez por ano, depois de desligar e esvaziar o aparelho (use água e um produto de limpeza suave e enxagúe cuidadosamente).

Para assegurar a longa duração da sua garrafeira, deverá verificar regularmente o aparelho e informar o seu fornecedor, caso note alguma anomalia.

NOTA:

Deitar fora produtos de isolamento: não os deite no lixo. Dirija-se à organização de resíduos recicláveis nacionais.

PROBLEMAS DE FUNCIONAMENTO

LIGAR

O compressor não se iniciar, mesmo quando a temperatura desejada é inferior à temperatura ambiente.

1. Verifique a corrente eléctrica, ligando outro aparelho eléctrico à mesma e certifique-se que o botão on/off do aparelho está na posição on.
2. Prima o botão TESTE e verifique se as luzes indicadoras vermelha e verde se acendem (no modo de standby).
3. Se o compressor não reiniciar passado os passos 1 e 2, contacte o seu fornecedor.

O compressor não pára

• Coloque a sua mão no condensador (placa de metal na parte de trás do aparelho), para verificar a temperatura e contacte o seu fornecedor se estiver fria.
• Se o condensador estiver quente, programe a temperatura de quente o mais alto possível (o mais que puder girar, na direcção dos ponteiros do relógio) e certifique-se que o indicador de funcionamento do circuito de frio se desliga. Se o compressor não parar, desligue o aparelho da corrente eléctrica e contacte o seu fornecedor.

DURANTE O FUNCIONAMENTO

Um visor digital indica a temperatura inferior à temperatura que programou.

1. Verifique os pontos de programação da temperatura.
2. Verifique que a luz vermelha de indicação do funcionamento do circuito de quente está ligada.
3. Prima o botão TESTE e verifique se as luzes indicadoras vermelha e verde, do lado direito do painel, estão ligadas. Se os passos 1 ou 2 não funcionarem, contacte o seu fornecedor.

Um visor digital indica a temperatura superior à temperatura que programou.

1. Verifique os pontos de programação da temperatura.
2. Verifique que a luz verde de indicação do funcionamento do circuito de frio está ligada.
3. Prima o botão TEST e verifique se as luzes indicadoras vermelha e verde, do lado direito do painel, estão ligadas. Se os passos 2 ou 3 não funcionarem, contacte o seu fornecedor.

Contacte o seu fornecedor se, após ajustar os pontos de programação e testar as luzes indicadoras dos circuitos quente e frio e os problemas indicados persistirem.

Nota: O aparelho refrigerador deve ser apenas reparado por um técnico de refrigeração, que deve verificar o circuito, em busca de fugas, antes de por o aparelho novamente em funcionamento. Qualquer serviço no circuito eléctrico deve ser efectuado por um electricista.

NB: Independentemente da razão, se o seu aparelho não parecer estar a funcionar normalmente, desligue da corrente eléctrica e contacte o seu fornecedor.

Indicações para a protecção ambiental

Este produto não pode ser deitado no lixo doméstico normal no final da sua vida útil, tendo de ser colocado num ponto de recolha selectiva para reciclagem de aparelhos eléctricos e electrónicos. O símbolo apresentado no produto, o manual de instruções ou a embalagem avisam sobre esta situação. Os materiais são reutilizáveis de acordo com a sua identificação. Altravés da reutilização, do aproveitamento de materiais ou de outras formas de aproveitamento de aparelhos antigos, irá contribuir significativamente para proteger o ambiente. Informe-se no seu município para saber qual o ponto de eliminação de resíduos responsável.
