GEBRUIKSAANWIJZING WR1995 TRISTAR

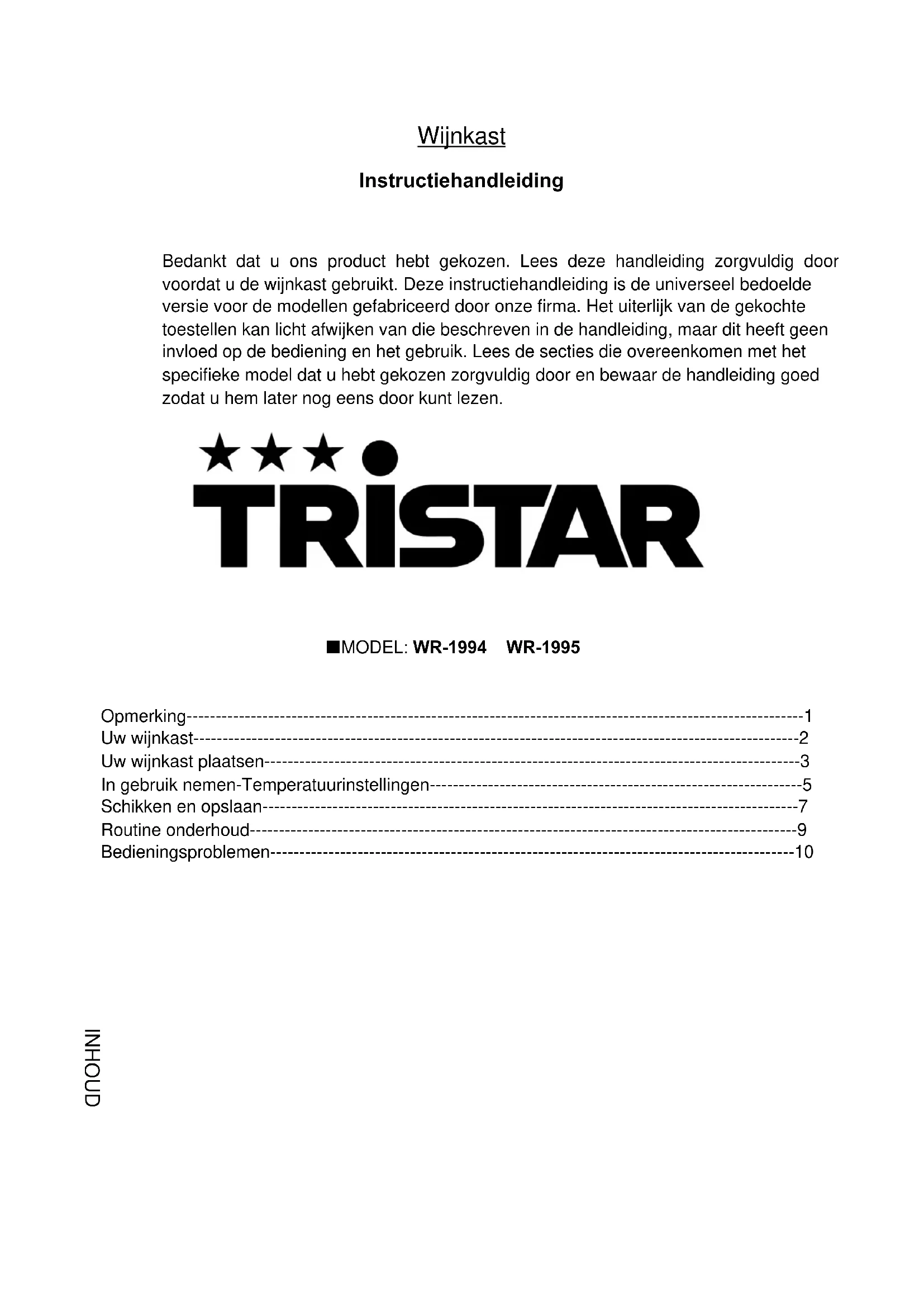

Wijnkast Instructiehandleiding

Bedankt dat u ons product hebt gekozen. Lees deze handleiding zorgvuldig door voordat u de wijnkast gebruikt. Deze instructiehandleiding is de universeel bedoelde versie voor de modellen gefabriceerd door onze firma. Het uiterlijk van de gekochte toestellen kan licht afwijken van die beschreven in de handleiding, maar dit heeft geen invloed op de bediening en het gebruik. Lees de secties die overeenkomen met het specifieke model dat u hebt gekozen zorgvuldig door en bewaar de handleiding goed zodat u hem later nog eens door kunt lezen.

1. De parameters kunnen zonder voorafgaande mededeling worden gewijzigd, de

uiteindelijke gegevens en het circuit diagram staan op het waarderingslabel. Let a.u.b op de nieuwste gegevens.

2. Het is normaal dat er bij een hoge luchtvochtigheid of bij een groot verschil tussen de

binnentemperatuur en de omgevingstemperatuur druppels op de glazen deur ontstaan. U kunt ze eventueel verwijderen met een droge zachte doek.

3. De folie is op het toestel aangebracht om beschadigingen te voorkomen. U kunt het

eventueel verwijderen.

4. Het is normaal dat er op het achterpaneel van de kast ijsbloemen ontstaan. De ijsbloemen

zullen op een natuurlijke wijze smelten wanneer de kast niet in werking is.

5. Als het apparaat defect is en niet voor altijd gebruikt wordt, bied het dan ter recycling aan.

1-BELANGRIJKE VEILIGHEIDSINSTRUCTIES U moet altijd de basis voorzorgsmaatregelen opvolgen wanneer u uw wijnkast gebruikt, inclusief: Gebruik uw wijnkast alleen waarvoor hij bedoeld is, zoals beschreven in deze handleiding. Haal de stekker nooit uit het stopcontact door aan de kabel te trekken. Pak de stekker stevig vast en trek hem uit het stopcontact. Repareer of vervang versleten of beschadigde snoeren onmiddellijk. Gebruik nooit een snoer dat gespleten is of tekenen van slijtage vertoont in de lengte of aan de uiteinden. Laat kinderen niet op de kast klimmen, zitten, staan of aan de plateaus hangen. Ze kunnen de wijnkast beschadigen en zichzelf ernstig verwonden. Gebruik geen verlengsnoer. GEVAAR Kinderen kunnen vast komen te zitten. Voordat u uw oude koelkast of vriezer wegdoet:

1. Verwijder de deuren

2. Laat de plateaus op hun plaats zodat kinderen er niet gemakkelijk in kunnen klimmen.

Als de voedingskabel beschadigd is, moet hij worden vervangen door de fabrikant, een serviceagent of gelijkwaardig gekwalificeerde personen om gevaar te voorkomen.

2-AANSLUITEN OP HET ELEKTRICITEITSNET

De voedingskabel van de wijnkast is uitgerust met een stekker die in elk standaard stopcontact met een aardeverbinding past. Om risico van een schok te vermijden het stopcontact laten controleren door een elektricien om er zeker van te zijn dat het verbonden is met de aarde. Indien dit niet het geval is, moet u hem vervangen door een geaard stopcontact. Als de voedingskabel beschadigd is, moet u hem laten vervangen door een gekwalificeerd elektricien om enig risico te voorkomen. Als het stopcontact niet met een aardeverbinding is uitgerust, is het uw verantwoordelijkheid en plicht om het te laten vervangen door een geaard stopcontact, als de stekker niet overeenkomt met het stopcontact, kunt u een andere monteren. Opmerking

1. Voor uw veiligheid, moet de wijnkast goed geaard zijn.

2. Nieuwe elektrische kabels en stekkers moeten worden gemonteerd door een

gekwalificeerd elektricien. 1UW WIJNKAST

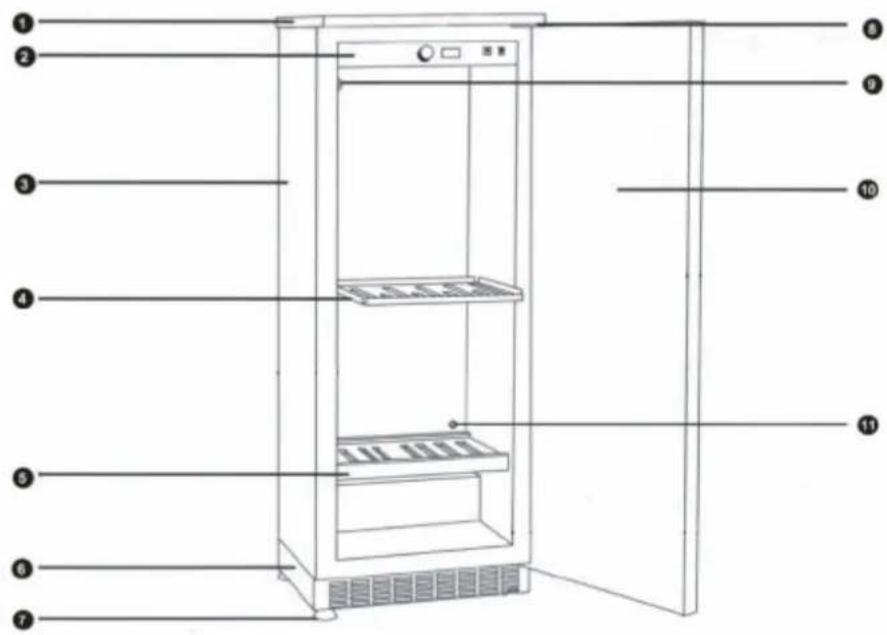

Verwijderbare Plaat Bedieningspaneel en Temperatuurinstellingen Kast Plateau dat kan schuiven Plateau voor Opslag Voorste Ventilatiebasis 4 Instelbare Poten Scharnier Geactiveerd Koolstof Filter Deur Vrij Ventilatiegat

-Wanneer u uw kast ontvangt, controleer dan of er geen uiterlijk defect is (door schokken, misvorming etc.). -Open de deur en controleer of de binnenkant compleet is (wandplaten, scharnieren voor de plateaus, bedieningspaneel, etc.) -Als u uw kast onder een werkblad wilt installeren, moet u de bovenplaat, die vanaf de onderkant met twee schroeven vastzit in de scharnieren en met twee schroeven aan de achterkant in de hoeksteunen, verwijderen. Bewaar de twee schroeven als u het toestel onder een werkblad wilt plaatsen zodat u het aan het bestaande werkblad kunt vastzetten (zie diagrammen pagina 4)

-Draag de kast naar de plaats waar u hem wilt installeren. Zorg dat de gekozen plaats: -uit de buurt van een warmtebron is -niet te vochtig is (washok, bijkeuken, badkamer etc.) -een gelijkmatige, stabiele ondergrond is. -uitgerust is met een stroomtoevoer (standaard stopcontact, werkspanning 16A, geaard) -Zorg dat de Aan/Uit schakelaar aan de rechterkant van het bedieningspaneel in de Uit positie staat. -Verbind het netsnoer zoals getoond in sectie 3. Controleer de stroomtoevoer (juiste zekeringen, circuit onderbreker ) U kunt, indien u dit wenst een ander apparaat gebruiken om de stroomtoevoer te controleren). -Stel de vier poten onderaan de kast in (door ze vaster of losser te schroeven) zodat uw kast gelijkmatig staat (geadviseerd wordt een waterpas te gebruiken). -Schuif de kast in zijn uiteindelijke positie, laat tussen de muur en de achterkant van de kast een ruimte van 2 tot 6 cm vrij, om de kast onder een werkblad (Model 103) te plaatsen, de kast vastzetten aan het werkblad door middel van twee schroeven in de bovenste scharnieren (zie het diagram hieronder). -Het voorste ventilatiegat niet afsluiten. -Maak een ventilatiegat (inbouwrooster) in het werkblad (zie diagram 4 hieronder). -Verwijder de beschermende materialen uit de binnenkant van de kast. -Verwijder het beschermende papier van het koolstof filter dat u zult vinden bij de accessoires. Plaats het filter in de ronder ruimte bovenaan in de achterkant van de kast. -Plaats de plateaus naar wens (zie sectie 6). -Wacht 48 uur voordat u de kast aanzet om de vloeistoffen te laten bezinken. NB: Als u de kast ooit moet verplaatsen, kantel de kast dan niet verder dan 45°en altijd op de kant waar het snoer uit het toestel komt. Het toestel moet worden zo worden geplaatst dat de stekker toegankelijk is.

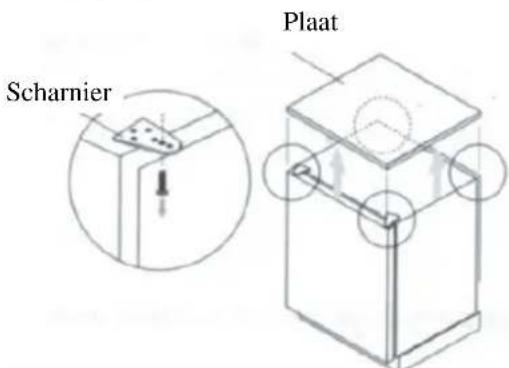

1- Verwijder de plaat door de 2 schroeven onder

de 2 scharnieren (deur open) en de 2 schroeven achterin de hoeksteunen los te draaien.

3- Schuif de kast in zijn uiteindelijke positie

4- Schroef de 2 schroeven door de scharnieren en

1) Zet het toestel waterpas in de kast

2) Open de deur van het toestel in een hoek van

3) Zet het voorpaneel van de keukenkast vast aan

het toestel (8 schroeven bijgevoegd).

4) Zorg dat de pakking goed vastzit.

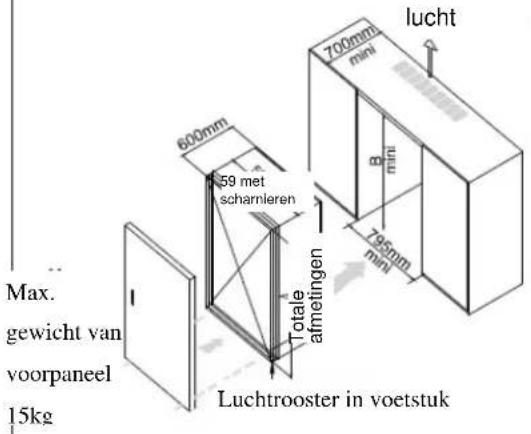

A=Behuizing+Voetstuk(90mm)+Poten(20-35mm) Rondom het toestel moet een ruimte van 100mm worden vrijgelaten. 1-Tekening voor toestel geplaatst op de vloer.

2-Tekening voor toestel geplaatst in een kast. lucht lucht

Max. gewicht van voorpaneel 15kg

Luchtrooster in voetstuk Max. gewicht van voorpaneel 15kg

mini Ventilatiegat (Rooster ,etc) Plaat Scharnier 59 met scharnieren 59 met scharnieren Totale

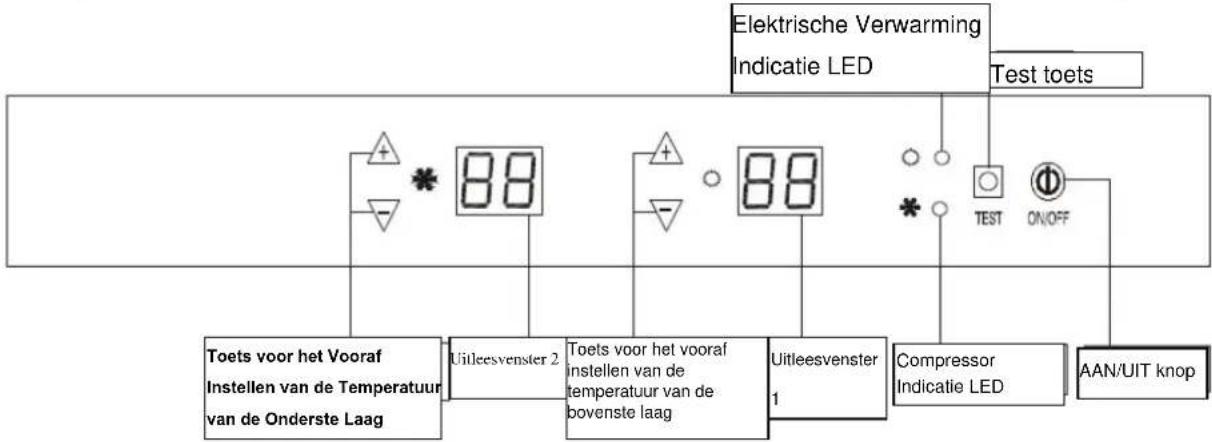

Uitleesvenster 1: Geeft de huidige temperatuur of de vooraf ingestelde temperatuur van de bovenste laag aan. Wanneer de +/- Toets ingedrukt wordt, knipperen de cijfers op het uitleesvenster en geven de vooraf ingestelde temperatuur aan. Als er binnen vijf seconden geen temperatuur wordt ingesteld, zal het systeem automatisch de omgevingstemperatuur in de opslagkast weergeven, zonder de precisie van 1℃(1℉) Introductie aangaande de storingscode: E2 Storing van de temperatuursensor van de bovenste laag. De sensor maakt kortsluiting of er is een open circuit (10 seconden later zal het systeem sluiten en deze code wordt weergegeven De zoemer zal elke 2 seconden afgaan) E9 is Nadat de compressor 4 uur aan heeft gestaan onder welke conditie dan ook en de sensor van de bovenste laag detecteert dat de kasttemperatuur niet lager is dan 25℃ (77℉), zal de zoemer om de 2 seconden afgaan. Wanneer de gedetecteerde kasttemperatuur ＞30℃ is, zal de “E9” storingscode worden getoond. De Elektrische Verwarming zal stoppen en de compressor zal de werking hervatten (De zoemer zal elke twee seconden afgaan). Wanneer de sensor van de Bovenste laag detecteert dat de Temperatuur van de kast 21℃ is, zal het systeem automatisch opnieuw starten en de temperatuur zal normaal worden weergegeven. Toets voor het Vooraf Instellen van de Temperatuur van de Bovenste Laag: Druk op deze toets om de vooraf ingestelde temperatuur van de bovenste laag in te stellen. Elke keer wanneer de toets wordt ingedrukt, wordt de vooraf ingestelde temperatuur van de bovenste laag verhoogd of verlaagd met 1℃(1℉). Het in te stellen bereik van de temperatuur is 12℃-22℃(54℉-72℉) Uitleesvenster 2: Geeft de huidige temperatuur of de vooraf ingestelde temperatuur van de onderste laag. Wanneer de +/- Toets wordt ingedrukt, knipperen de cijfers in het uitleesvenster en geven de vooraf ingestelde temperatuur aan. Als er binnen vijf seconden geen temperatuur wordt ingesteld, zal het systeem automatisch de omgevingstemperatuur in de opslagkast weergeven, op 1℃(1℉) nauwkeurig. Introductie aangaande de storingscode: E3 Storing van de temperatuursensor van de onderste laag. De sensor maakt kortsluiting of er is een open circuit (10 seconden later zal het systeem sluiten en deze code wordt weergegeven. De zoemer zal elke 2 seconden afgaan). E8 is de bescherming tegen het te veel afkoelen. Wanneer de sensor van de onderste laag detecteert dat de kasttemperatuur 3℃(37℉) bereikt, zal de compressor stoppen, maar de elektrische verwarming schakelt naar “E8”. De storingscode wordt weergegeven. (De zoemer zal elke seconde afgaan). Wanneer de gedetecteerde kasttemperatuur minder dan 6℃ (43℉) is, zal het systeem automatisch opnieuw starten en de temperatuur normaal worden weergegeven. Toets voor het Vooraf Instellen van de Temperatuur van de Onderste Laag: Druk op deze toets om de vooraf ingestelde temperatuur van de onderste laag in te stellen. Elke keer wanneer de toets wordt ingedrukt, wordt de vooraf ingestelde temperatuur van de onderste laag verhoogd of verlaagd met 1℃ (1℉). Het in te stellen bereik van de temperatuur is 5℃-12℃(41℉-54℉) Compressor Indicatie LED Deze LED gaat aan wanneer de compressor in werking is en gaat uit wanneer de compressor uit gaat. Elektrische Warmte Indicatie LED: deze LED gaat aan tijdens de werking van het elektrische verwarmingsapparaat en gaat uit wanneer de elektrische verwarming stopt.

Toets voor het Vooraf Instellen van de Temperatuur van de Onderste Laag Uitleesvenster 2 Toets voor het vooraf instellen van de temperatuur van de bovenste laag Compressor Indicatie LED AAN/UIT knop Uitleesvenster

1IN GEBRUIK NEMEN-TEMPERATUURINSTELLINGEN

TEST Toets: Als deze Toets ingedrukt wordt in de Standby status, zullen de compressor en elektrische verwarmingsapparaat tegelijkertijd werken en de Compressor Indicatie LED en Elektrische Verwarming Indicatie LED zullen tegelijkertijd aan gaan. Wanneer deze toets wordt losgelaten, schakelt het systeem naar de vorige standby status. Deze toets werkt niet in de operationele status. Opmerkingen: 1 Er moet een interval van tenminste 5 minuten zijn tussen het stoppen en het opnieuw starten van de compressor, de compressor moet tenminste 5 minuten werken nadat hij opnieuw wordt opgestart en dan kan de werking worden gestopt afhankelijk van de actuele condities.

2. Het temperatuurbereik van Uitleesvenster 1 en Uitleesvenster 2 is 0℃-37℃(32℉-99℉).

Wanneer de temperatuur in de kast minder dan 0℃(32℉) is, is de weergegeven temperatuur en wanneer de omgevingstemperatuur in de kast meer dan 37℃(99℉) is, is de weergegeven temperatuur 37℃(99℉). 3 het verschil in temperatuur weergegeven in Uitleesvenster 1 en Uitleesvenster 2 moet meer dan 5℃(41℉) zijn.

4. Het in te stellen temperatuurbereik van de bovenste laag (12℃-22℃) en de onderste laag (5

℃-12℃) is effectief wanneer de omgevingstemperatuur ≤ 32℃ is, anders wordt het moeilijk om de laagste temperatuurinstelling van de bovenste en onderste laag te bereiken.

5. het verschil tussen de weergegeven temperatuur en de ingestelde temperatuur is ongeveer

1.5℃(3℉) wanneer de temperatuur van de kast in balans is.

Uw kast is ontworpen om flexibel te zijn en om aan uw vereisten te voldoen. VERSCHILLENDE SCHIKKINGEN

De plateausteunen plaatsen (zorgvuldig doorlezen als u de posities van de plateaus wilt wijzigen). OPSLAGPLATEAU Om een opslagplateau te verplaatsen, eerst alle flessen verwijderen, daarna de steunen van het plateau verwijderen en ze opnieuw in de gleuven plaatsen, zoals hieronder wordt getoond:

Bovenaanzicht Zijaanzicht Achterkant van kast Bovenaanzicht Zijaanzicht Achterkant van kast

Capaciteit:61flessen

Capaciteit:8 flessen

SCHUIFPLATEAU Om een schuifplateau te verwijderen, eerst alle flessen verwijderen, daarna het schuifplateau verwijderen door het plateau naar u toe te schuiven terwijl u de voorkant optilt, verwijder de schuifrails van de wandplaten, zorg ervoor dat de rechter en linkerrails niet worden verwisseld, plaats ze dan opnieuw zoals hieronder getoond:

Plaats het schuifplateau zoals hieronder wordt getoond:

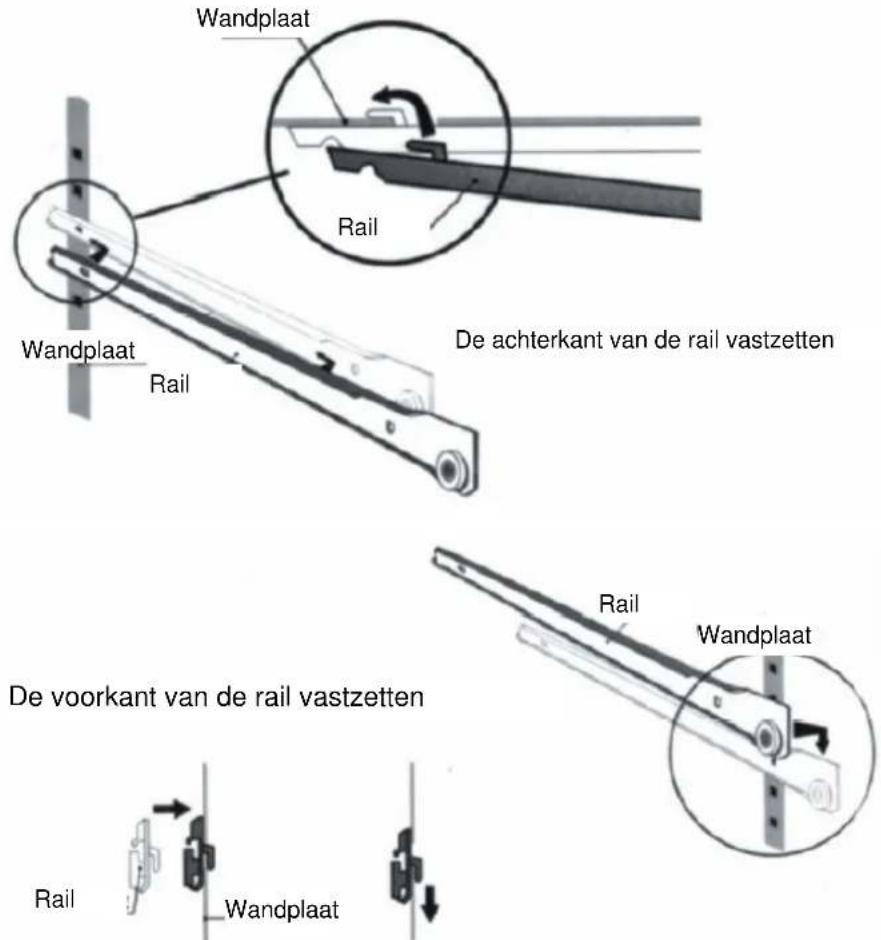

De achterkant van de rail vastzetten Wandplaat Rail Rail Wandplaat

De voorkant van de rail vastzetten Wandplaat

Uw kast is ontworpen om een maximum aantal flessen veilig te bergen, we raden aan om de tips op te volgen om het laden te optimaliseren - Verdeel de flessen zo gelijkmatig mogelijk over de plateaus, zodat het gewicht niet op een punt geconcentreerd wordt. Zorg ook dat de flessen de achterkant van de kast niet raken. - Zorg ook dat de flessen niet allemaal bij elkaar gegroepeerd zijn boven of onderin de kast. - Volg de laadinstructies op die in sectie 6 worden gegeven, volgens het soort onderdeel voor opslag waarmee uw toestel is uitgerust, leg nooit te veel flessen op een schuifplateau. - Haal nooit meer dan een schuifplateau tegelijkertijd uit de kast.

Vraag uw verkoper om advies, voordat u veranderingen toebrengt aan de originele configuratie. ROUTINE ONDERHOUD Uw kast is gemakkelijk te bedienen en heeft zijn betrouwbaarheid bewezen, u zult er langdurig tevreden over zijn als u de gemakkelijke onderhouds- en reinigingshandelingen hieronder opvolgt. - Vervang het koolstoffilter in het ventilatiegat boven in de wijnkast om het half jaar (uw verkoper heeft deze accessoire in voorraad). - Verwijder twee keer per jaar het stof van de condensator (metalen scherm aan de achterkant van de kast). - Zorg dat de voedingskabel uit het stopcontact wordt gehaald voordat u de kast schoonmaakt, of voordat u hem verplaatst. - Maak de binnenkant van de kast een keer per jaar grondig schoon (gebruik water en een mild reinigingsmiddel, daarna zorgvuldig afspoelen). Om er zeker van te zijn dat uw wijnkast een langdurige werking heeft moet u hem regelmatig controleren en uw verkoper informeren als u iets ongewoons waarneemt. OPMERKING: Verwijderen van isolatiemateriaal: niet zelf wegwerpen, maar naar het lokale afvalverwerkingsbedrijf brengen.

STARTEN Compressor start niet ook al is de gewenste temperatuur lager dan de temperatuur in de kamer.

1- Controleer het stopcontact door middel van een ander elektrisch apparaat en zorg dat de

aan/uit knop ingedrukt is.

2- Druk op de TEST knop en controleer of de twee rode en groene indicatielampjes aangaan

(in de standby status).

3- Als de compressor nog niet start na stappen 1 en 2, neem dan contact op met uw verkoper.

Compressor stopt niet

1- Leg uw hand op de condensator (metalen scherm aan de achterkant van de kast) om de

temperatuur te controleren. Neem contact op met uw verkoper indien de condensator koud is.

2- Als de condensator warm is, stel dan de koude temperatuur zo hoog mogelijk in (zo hoog

mogelijk tegen de klok is) en zorg dat de indicator van het koude circuit uit gaat, als de compressor niet stopt, de stekker van de kast uit het stopcontact halen en contact opnemen met uw verkoper.

ALS DE WIJNKAST AANSTAAT

Een uitleesvenster geeft een temperatuur aan onder de temperatuur die u heeft ingesteld.

1- controleer de temperatuur instelpunten.

2- controleer of het rode hete circuit indicatielampje aan is.

3- Druk op de TEST knop en controleer of de twee rode en groene indicatielampjes aan de

rechterkant van het paneel aan zijn. Als zowel stap 1 en 2 niet werken neem dan contact op met uw verkoper. Een uitleesvenster geeft een temperatuur aan boven de temperatuur die u heeft ingesteld.

1- controleer de temperatuur instelpunten.

2- controleer of het rode hete circuit indicatielampje aan is.

3- Druk op de TEST knop en controleer of de twee rode en groene indicatielampjes aan de

rechterkant van het paneel aan zijn, als zowel stap 2 of stap 3 niet werkt, neem dan contact op met uw verkoper. Neem contact op met uw verkoper, als er nadat u de instelpunten afgesteld heeft en het hete en warme circuit indicatielampjes testen beide problemen hierboven niet werken. Opmerking: de koeltoestellen moeten alleen worden onderhouden door een koeltechnicus die het circuit op lekken moet controleren voordat het weer wordt gebruikt, elk onderhoud van het elektrische circuit moet alleen worden uitgevoerd door een elektricien. NB: wat ook het geval is, als uw kast niet normaal lijkt te functioneren, haal dan de stekker uit het stopcontact en neem contact op met uw verkoper. 10Armoire à Vin Manuel d’utilisation
