MANUALE UTENTE WR1995 TRISTAR

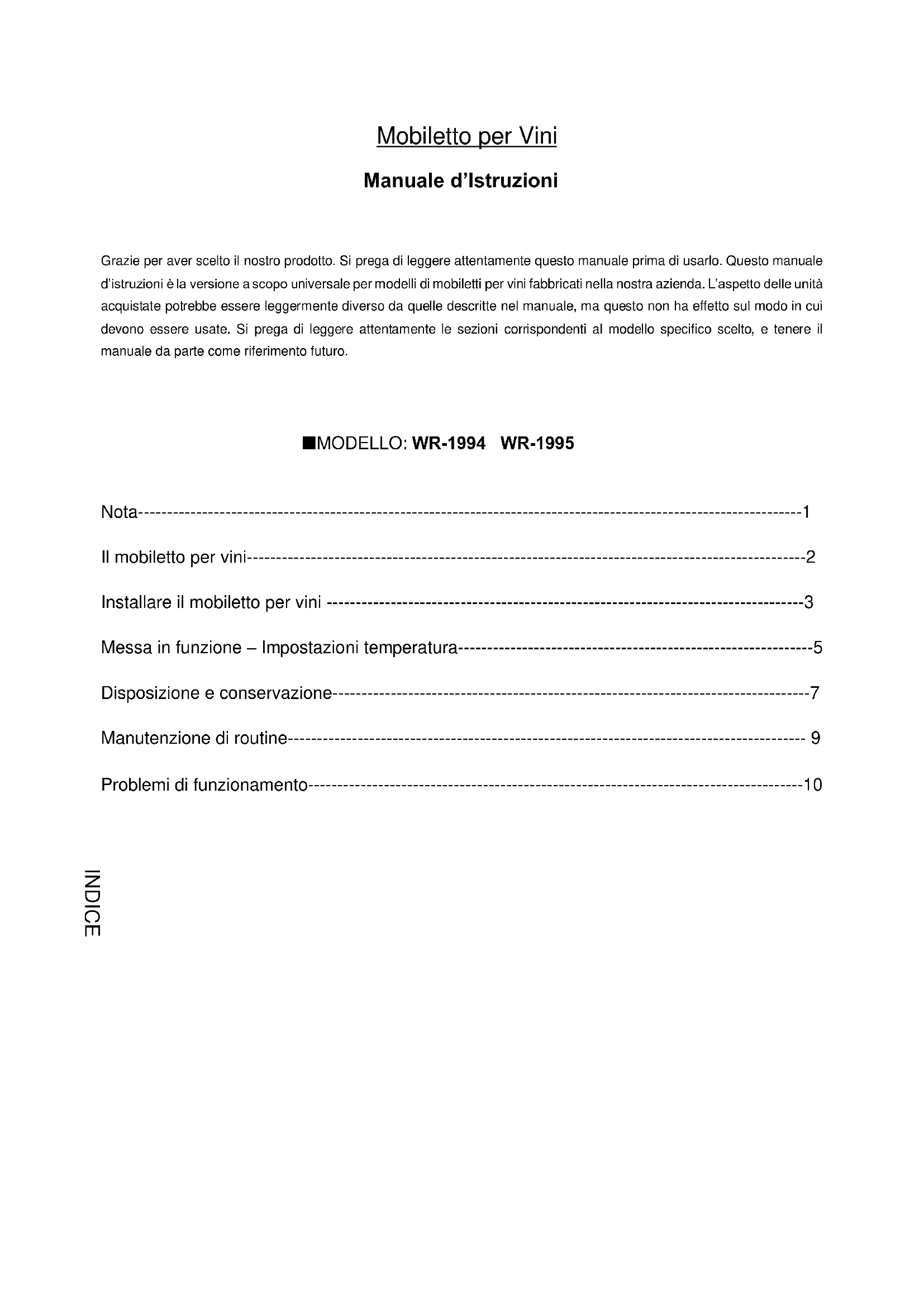

10Mobiletto per Vini Manuale d’Istruzioni

Grazie per aver scelto il nostro prodotto. Si prega di leggere attentamente questo manuale prima di usarlo. Questo manuale d’istruzioni è la versione a scopo universale per modelli di mobiletti per vini fabbricati nella nostra azienda. L’aspetto delle unità acquistate potrebbe essere leggermente diverso da quelle descritte nel manuale, ma questo non ha effetto sul modo in cui devono essere usate. Si prega di leggere attentamente le sezioni corrispondenti al modello specifico scelto, e tenere il manuale da parte come riferimento futuro.

1. Il parametro è soggetto a cambiamento senza preavviso, i dati finali e il diagramma dei

circuiti si trovano nell’etichetta di classificazione. Si prega di fare attenzione agli ultimi dati.

2. È comune che ci siano gocce nello sportello a vetri quando l’umidità dell’aria è elevata o la

temperatura è molto diversa tra l’interno del mobiletto e la temperatura ambiente. È sufficiente asciugarlo con un panno morbido asciutto.

3. La pellicola attaccata all’unità serve per evitare lievi danni e si può rimuovere se si vuole.

4. È normale che si formi del ghiaccio nella parte posteriore interna del mobiletto. Questo

scomparirà naturalmente quando il mobiletto smette di funzionare.

5. Se l’apparecchio è rotto e non deve essere mai più usato, non lo si deve buttare via

liberamente, ma deve essere messo in un bidone della raccolta differenziata.

1-IMPORTANTI ISTRUZIONI DI SICUREZZA

Si devono sempre osservare delle precauzioni quando si usa il mobiletto per vini, incluse le seguenti. Usare il mobiletto per vini solo per la destinazione d’uso descritta in questa guida. Non staccare mai la spina dal mobiletto tirando per il filo elettrico. Afferrare la spina fermamente e tirarla fuori della presa da parete. Riparare immediatamente e sostituire qualsiasi filo usurato o danneggiato. Non usare mai un filo che è separato o che mostra segni d’usura nella sua lunghezza o alle sue estremità. Non permettere ai bambini di salirci sopra, sedersi o stare in piedi sul mobiletto per vini, né di appendersi dai ripiani. Potrebbero danneggiare il mobiletto per vini e farsi gravi danni fisici. Non usare prolunghe. PERICOLO Rischio che un bambino resti intrappolato. Prima di buttare via il vecchio refrigeratore o congelatore: Togliere gli sportelli Lasciare i ripiani in modo che i bambini non possano salirci dentro. Se il filo elettrico è danneggiato, deve essere sostituito dal fabbricatore, il suo agente d’assistenza o delle persone similmente qualificate in modo da evitare pericoli.

2-COLLEGARE ALL’ALIMENTAZIONE ELETTRICA

Il filo elettrico del mobiletto per vini è dotato di una spina che s’inserisce in ogni presa standard con messa a terra, per evitare rischio di shock. Far controllare le prese elettriche da un elettricista qualificato per assicurarsi che abbiano la messa a terra. Se non è così, devono essere sostituite con una presa che abbia un’adeguata messa a terra. Se il filo elettrico è danneggiato, farlo sostituire da un elettricista qualificato per prevenire qualsiasi rischio. Se la presa di parete non ha la messa a terra, è responsabilità dell’utente e suo dovere sostituirla con una presa dotata di messa a terra, se la spina non entra nella presa, bisogna sostituirla con un’altra adatta. Nota

1. Per motivi di sicurezza, il mobiletto per vini deve avere una corretta messa a terra.

2. Nuovi cavi e spine elettriche dovrebbero essere installati da un elettricista qualificato.

Lastra rimovibile Pannello di Controllo e Impostazioni Temperatura Mobiletto Ripiano scorrevole Ripiano di conservazione Base Anteriore della Ventilazione 4 Piedi Regolabili Cerniera Filtro Carbone Attivo Sportello Foro di Ventilazione Libera

-Una volta ricevuto il mobiletto, assicurarsi che non abbia difetti nel suo aspetto esterno (dovuti a shock, deformazioni ecc…). -Aprire lo sportello e controllare che l’interno sia completo (pareti, ripiani, cardini, pannello di controllo ecc…) -Se si vuole installare il mobiletto sotto un piano di lavoro, è necessario togliere la lastra superiore che è fissata da sotto con due viti frontali ai cardini e con due viti ai supporti ad angolo. Tenere le due viti frontali se si vuole incassare l’unità sotto il piano di lavoro così da fissarla al piano di lavoro esistente (vedere figure a pagina 4) -Ora trasportare il mobiletto dove lo si vuole installare. Assicurarsi che il luogo selezionato sia: -lontano da qualsiasi fonte di calore -non troppo umido (lavanderia, stanza di servizio, bagno ecc…) -su una superficie livellata stabile -dotato di un punto d’alimentazione elettrica (presa standard, tensione classificata, 16A, con messa a terra) -Assicurarsi che l’interruttore On/Off situato sulla destra del pannello di controllo sia in posizione off. -Tirare fuori il filo di rete e collegarlo come mostrato in sezione 3. Controllare l’alimentazione elettrica (fusibili, amperaggio dei fusibili, funzionamento del salvavita; si può anche usare un altro apparecchio per controllare l’alimentazione elettrica.) -Regolare i quattro piedi sotto il mobiletto (avvitandoli o svitandoli) in modo che il mobiletto sia livellato (si suggerisce di usare una livella a bolla d’aria). -Far scorrere il mobiletto nella sua posizione finale, lasciando uno spazio tra i 2 e i 6 cm tra il muro e la parete posteriore del mobiletto; per un’installazione sotto un piano di lavoro (Modello 103), fissare il mobiletto usando due viti nei cardini superiori (vedere figura sotto riportata). -Non ostruire la griglia di ventilazione frontale. -Fare un foro di ventilazione (griglia ad incasso) nel piano di lavoro (vedere figura 4 in basso) -Rimuovere i materiali protettivi dall’interno del mobiletto. -Rimuovere la carta protettiva dal filtro al carbone attivo che si trova nel pacco accessori. Dall’interno del mobiletto mettere il filtro nella scatola tonda situata nella parte posteriore in alto nel mobiletto. -Disporre i ripiani secondo le proprie necessità (vedere sezione 6.) -Aspettare 48 ore prima di accendere il mobiletto in modo da permettere ai fluidi di depositarsi. Nota: se mai si avesse bisogno di spostare il mobiletto, non farlo oscillare con un angolo superiore ai 45°, e sempre nel lato da cui esce fuori il filo. L’apparecchio deve essere posizionato in modo che la spina sia accessibile.

1. Togliere la lastra svitando 2 viti situate sotto

le 2 cerniere (porta aperta) e le 2 viti sotto i supporti ad angolo.

3. Regolare i 4 piedi

5. Far scorrere il mobiletto nella sua posizione

7. Avvitare 2 viti attraverso le cerniere e nel

9. Livellare il lato dell’unità al mobiletto

10. Aprire lo sportello dell’unità di un angolo di 90°.

11. Fissare il rivestimento del mobiletto da cucina

sullo sportello dell’unità (8 viti incluse)

12. Assicurarsi che la guarnizione sigilli

Volume effettivo A mini(mm) A mini(mm) B mini(mm)

Foro di Ventilazione (Griglia ecc…) Not

A=Corpo+Piedistallo(90mm)+Piedi(20-35mm) Tutt’intorno l’apparecchio deve avere 100 mm di spazio.

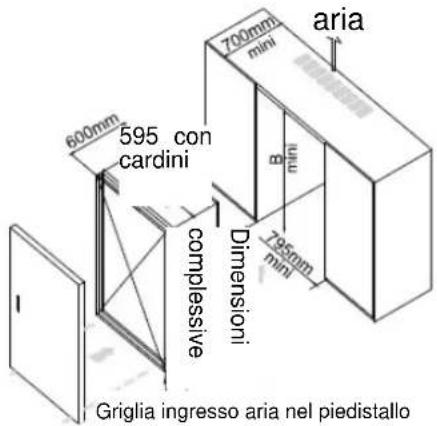

Lastra Cerniera 1-Disegno per unità posta sul pavimento. 2-Disegno per unità posta in un mobiletto

aria aria Max peso del rivestimento: 15kg Griglia ingresso aria nel piedistallo Max peso del rivestimento: 15kg Griglia ingresso aria 200cm mini

4MESSA IN FUNZIONE-IMPOSTAZIONI TEMPERATURA

Schermo Digitale 1: Indica la temperatura attuale o la temperatura preimpostata dello strato superiore. Quando il Tasto +/- viene premuto, il display dello schermo digitale lampeggia, indicando la temperatura reimpostata. Se non avviene alcuna impostazione della temperatura entro cinque secondi, il sistema ritorna automaticamente a mostrare la temperatura ambiente nel mobiletto di conservazione, con un’accuratezza di 1°C(1°F) Introduzione ai codici di malfunzionamento: E2 Guasti del sensore di temperatura del mobiletto nello strato superiore. Il sensore è in corto circuito o con circuito aperto. (10 secondi più tardi il sistema verrà chiuso e questo codice apparirà. Il cicalino suonerà ogni 2 secondi.) E9 è la protezione contro Sovrariscaldamento. Dopo che il compressore funziona per 4 ore in qualsiasi condizione, quando il sensore dello strato superiore rileva una temperatura del mobiletto non inferiore a 25°C (77°F), il cicalino darà un suono di allarme e suonerà ogni 2 secondi. Quando si rileva una temperatura maggiore di 30°C, il codice di funzionamento “E9” verrà mostrato. Il Riscaldamento Elettrico si chiuderà e il compressore entrerà in funzione. (Il cicalino suonerà ogni 2 secondi). Quando il sensore dello strato superiore rileva il raggiungimento di una temperatura di 21°C, il sistema si riavvierà automaticamente e le temperatura verrà mostrata normalmente. Tasto di Regolazione Temperatura Preimpostata per lo Strato Superiore: premere questo tasto per regolare la temperatura reimpostata dello strato superiore. Ogni volta che viene premuto, la temperatura reimpostata dello strato superiore aumenta o diminuisce di 1°C(1°F). L’intervallo d’impostazione della temperatura è 12°C-22°C(54°F-72°F) Schermo Digitale: indica la temperatura attuale o la temperatura preimpostata dello strato inferiore. Quando il Tasto +/- viene premuto, il display dello schermo digitale lampeggia, indicando la temperatura reimpostata. Se non avviene alcuna impostazione della temperatura entro cinque secondi, il sistema ritorna automaticamente a mostrare la temperatura ambiente nel mobiletto di conservazione, con un’accuratezza di 1°C(1°F) Introduzione ai codici di malfunzionamento: E3 Guasti del sensore di temperatura del mobiletto nello strato inferiore. Il sensore è in corto circuito o con circuito aperto. (10 secondi più tardi il sistema verrà chiuso e questo codice apparirà. Il cicalino suonerà ogni 2 secondi.) E8 è la protezione contro il Sovraraffreddamento. Quando il sensore dello strato inferiore rivela che la temperatura del mobiletto raggiunge i 3°C(37°F), il compressore si ferma, ma il riscaldamento elettrico continua a funzionare. Il codice di Malfunzionamento “E8” viene mostrato. (Il cicalino suona una volta al secondo). Quando la temperatura rilevata nel mobiletto non è inferiore a 6°C(43°F), il sistema si riavvia automaticamente e la temperatura viene mostrata normalmente. Tasto di Regolazione Temperatura Preimpostata per lo Strato Inferiore: premere questo tasto per regolare la temperatura reimpostata dello strato inferiore. Ogni volta che viene premuto, la temperatura reimpostata dello strato superiore aumenta o diminuisce di 1°C(1°F). L’intervallo d’impostazione della temperatura è 5°C-12°C(41°F-54°F) LED Indicatore Compressore: questo LED si accende quando il compressore sta funzionando e si spegne quando il compressore smette di funzionare. LED Indicatore Riscaldamento Elettrico: questo LED si accende quando il riscaldamento elettrico sta funzionando e si spegne quando il riscaldamento elettrico smette di funzionare.

LED Indicazione Riscaldamento Elettrico Tasto test

Tasto regolazione temperatura preimpostata per Strato Inferiore Schermo Digitale 2 Tasto regolazione temperatura preimpostata per Strato Superiore LED Indicazione Compressore Tasto ON/OFF Schermo Digitale 1MESSA IN FUNZIONE-IMPOSTAZIONI TEMPERATURA Tasto TEST: se questo tasto viene premuto in stato di Standby, il compressore e il riscaldamento elettrico funzioneranno contemporaneamente, e il LED Indicatore Compressore e il LED Indicatore Riscaldamento Elettrico si accenderanno allo stesso tempo. Quando questo tasto viene rilasciato, il sistema ritorna allo stato precedente di standby. Questo tasto non è utilizzabile durante lo stato di funzionamento. Note: 1 Ci dovrebbe essere almeno un intervallo di 5 minuti tra l’interruzione e il riavvio del compressore, il compressore dovrebbe funzionare per almeno cinque minuti dopo che viene avviato e quindi il suo funzionamento può essere interrotto secondo le condizioni effettive.

2. L’intervallo di temperatura indicata dello Schermo Digitale 1 e dello Schermo Digitale 2 è

0°C-37°C(32°F-99°C). Quando la temperatura è inferiore a 0°C(32°C) nel mobiletto di conservazione, la temperatura indicata è e quando la temperatura ambiente è sopra i 37°C(99°F) nel mobiletto di conservazione, la temperatura indicata è 37°C(99°F). 3 La differenza fra la temperatura mostrata sullo Schermo Digitale 1 e sullo Schermo Digitale 2 dovrebbe essere sopra i 5°C(41°F).

4. L’intervallo d’impostazione della temperature dello strato superiore (12°C-22°C) e dello

strato inferiore (5°C-12°C) sono effettive quando la temperatura ambiente è ≤ 32°C, altrimenti sarebbe difficile raggiungere la più bassa temperatura d’impostazione dello strato superiore e dello strato inferiore.

5. La differenza fra la temperatura del display e la temperatura impostata è ±1,5°C (3°F),

quando la temperatura del mobiletto viene bilanciata.

6DISPOSIZIONE E CONSERVAZIONE

Il mobiletto è stato progettato per essere flessibile, in grado di adattarsi alle proprie necessità.

DIVERSI TIPI DI DISPOSIZIONE

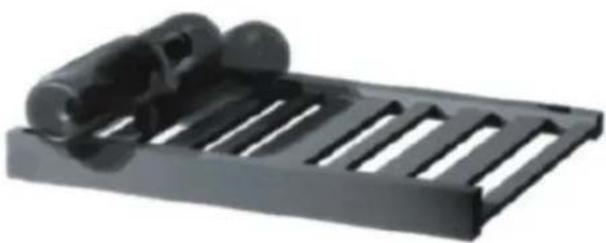

COME USARE IL RiPIANO DI CONSERVAZIONE (AXL)

Disporre i supporti per i ripiani (leggere attentamente se s’intende modificare le posizione dei ripiani del mobiletto)

RIPIANO DI CONSERVAZIONE

Per spostare un ripiano di conservazione, prima togliere tutte le bottiglie, quindi spostare i supporti dei ripiani e assicurarsi di inserirli bene di nuovo nei loro binari, come mostrato sotto:

Per conservare il Chiaretto:

Per conservare il Borgogna: Ripiano diConservazione

Capacità:61bottiglie

Capacità:8 bottiglie Max. Peso 15kgDISPOSIZIONE E CONSERVAZIONE

RIPIANO SCORREVOLE Per spostare un ripiano scorrevole, prima togliere tutte le bottiglie, quindi togliere il ripiano scorrevole facendolo scorrere verso di se mentre si solleva il pannello frontale, togliere le guide di scorrimento dalle pareti, mentre ci si assicura di non mescolare le guide destre e sinistre, quindi reinserirle come mostrato sotto:

Quindi reinserire il ripiano scorrevole come mostrato sotto:

PARETE Inserire la parte posteriore della guida PARETE Guida Guida PARETE Inserire la parte anteriore della guida PARETE Guida Guida PARETE Guida

RIPIANO SCORREVOLEDISPOSIZIONE E CONSERVAZIONE

RACCOMANDAZIONI PER LA DISPOSIZIONE E CONSERVAZIONE DEL MOBILETTO PER VINI Il mobiletto è stato progettato per conservare un massimo numero di bottiglie in totale sicurezza, raccomandiamo che osserviate i suggerimenti sotto riportati per ottimizzare il carico. - Disporre le bottiglie il più omogeneamente possibile sui ripiani, in modo che il peso non sia concentrato in un punto. Inoltre assicurarsi che le bottiglie non tocchino la parte posteriore del mobiletto, o il fondo. - Inoltre far sì che le bottiglie non siano tutte raggruppate insieme sulla parte alta o sul fondo del mobiletto. - Osservare le istruzioni di caricamento fornite nella sezione 6, secondo il tipo di installazione per fissare di cui il mobiletto è dotato, e non ammucchiare mai le bottiglie su un ripiano scorrevole. - Non provare mai a tirare più di un ripiano scorrevole alla volta.

Prima di modificare la configurazione originale del mobiletto in qualsiasi modo, assicurarsi di chiedere suggerimento al proprio venditore.

MANUTENZIONE DI ROUTINE

Il mobiletto è facile da usare e ha una provata affidabilità, fornirà una soddisfazione a lungo termine se si seguono le semplici istruzioni di manutenzione e pulizia sotto elencate. - Sostituire il filtro ai carboni attivi nel foro di ventilazione superiore del mobiletto ogni sei mesi (i ricambi si trovano presso il rivenditore). - Togliere la polvere dal condensatore (schermo di metallo sulla parte posteriore del mobiletto) due volte all’anno. - Assicurarsi che il filo elettrico sia staccato dalla presa prima di pulire la parte posteriore del mobiletto, o prima di spostarlo. - Pulire bene la parte interna del mobiletto una volta all’anno, dopo aver staccato la spina e svuotato l’apparecchio (usare acqua e un prodotto di pulizia delicato, quindi sciacquare con attenzione). Per assicurare che il mobiletto fornisca un servizio a lungo termine, lo si dovrebbe controllare regolarmente e informare il proprio rivenditore se si nota qualcosa di insolito. NOTA: Smaltimento dei materiali isolanti: non smaltirli per conto proprio. Si prega di rivolgersi all’organizzazione nazionale atta al riciclaggio dei rifiuti.

9PROBLEMI DI FUNZIONAMENTO

AVVIAMENTO Il compressore non parte anche se la temperatura desiderata è inferiore alla temperatura della stanza.

1. Controllare la presa di parete attaccandovi un apparecchio elettrico qualsiasi, e assicurarsi

che il bottone on/off sia premuto.

2. Premere il bottone TEST e controllare che le spie rossa e verde si accendano (in stato di

3. Se il compressore non si avvia ancora dopo i passi 1 e 2, contattare il proprio rivenditore.

Il compressore non si ferma

1. Mettere la mano sul condensatore (schermo di metallo nella parte posteriore del mobiletto)

per controllare la sua temperatura; contattare il rivenditore se è freddo.

2. Se il condensatore è caldo, impostare la temperatura fredda al valore più elevato possibile

(finché va in senso orario) e assicurarsi che l’indicatore di funzionamento del circuito freddo si spenga, se il compressore non si ferma, staccare la spina all’apparecchio e contattare il rivenditore.

DURANTE IL FUNZIONAMENTO

Il display dello schermo digitale indica una temperatura inferiore a quella impostata.

1. Controllare i punti d’impostazione della temperatura

2. Controllare che la spia rossa di funzionamento del circuito caldo sia accesa.

3. Premere il bottone TEST, e controllare che le due spie rossa e verde sul lato destro nel

pannello si accendano. Se il passo 1 o il 2 non è corretto, contattare il proprio rivenditore. Il display dello schermo digitale indica una temperatura superiore a quella impostata

1. Controllare i punti d’impostazione della temperatura

2. Controllare che la spia verde di funzionamento del circuito freddo sia accesa.

3. Premere il bottone TEST, e controllare che le due spie rossa e verde sul lato destro nel

pannello si accendano. Se il passo 2 o il 3 non è corretto, contattare il proprio rivenditore. Contattare il proprio rivenditore, se, dopo aver regolato i punti d’impostazione e testato le spie del circuito caldo e freddo, uno dei due problemi non è stato risolto. Nota: l’unità di refrigerazione deve essere riparata solo da un tecnico di refrigerazione, che deve controllare il circuito in caso di perdite prima di rimetterlo in funzione; qualsiasi riparazione del circuito elettrico deve essere eseguita unicamente da un elettricista. NOTE: nel caso in cui il mobiletto sembra non funzionare normalmente, staccare la spina e chiamare il proprio rivenditore.
