BEDIENUNGSANLEITUNG WR1995 TRISTAR

Bedieningsproblemen----10

OPMERKING:

Opmerking:

Effectieve Volume	A mini (mm) A	mini (mm) B	mini (mm)
103	815	830	915
188	1215	1230	1315
270	1615	1630	1715

Opmerking:

VERSCHILLENDE SCHIKKINGEN

INRICHTEN EN OPSLAAN

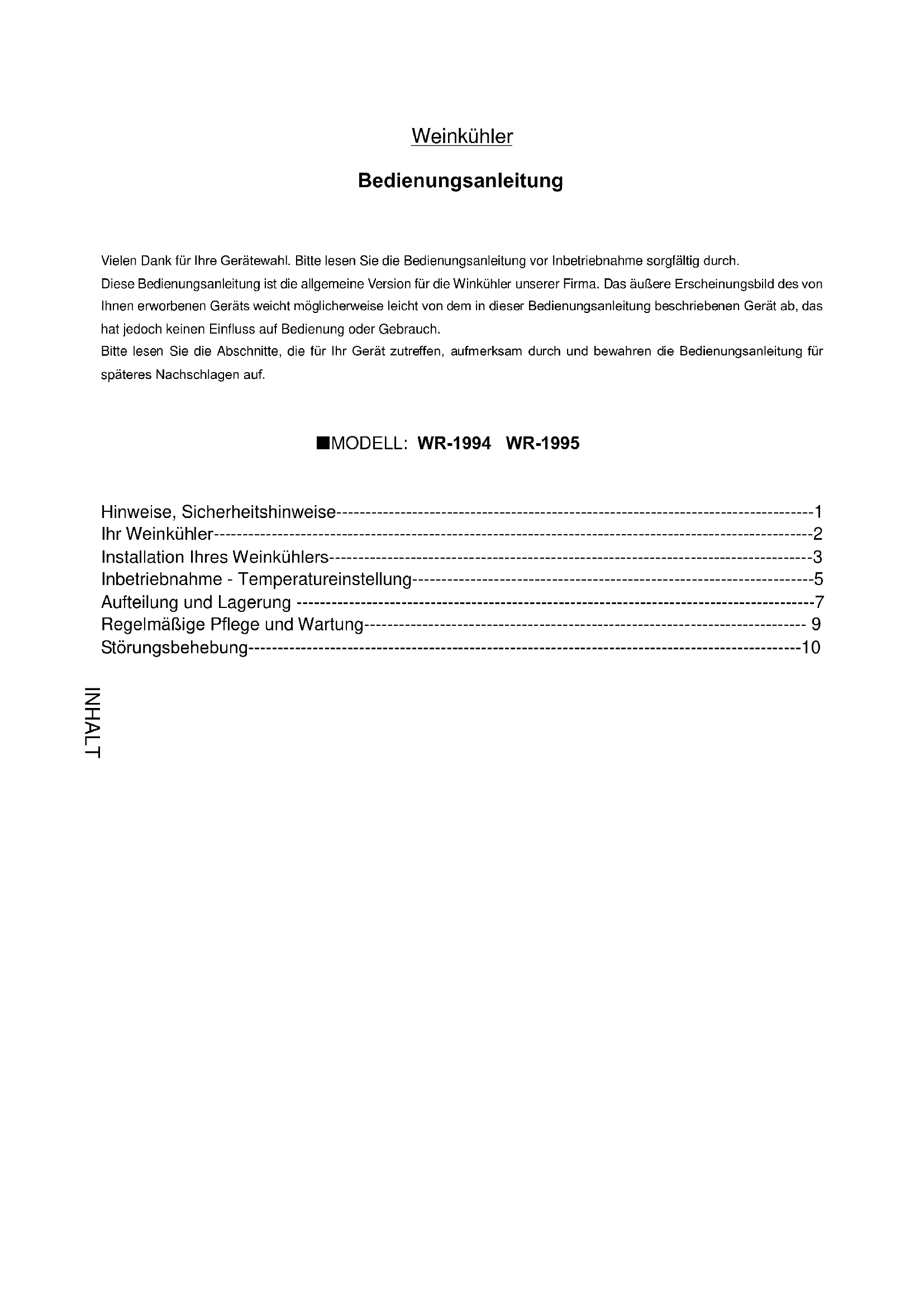

Vielen Dank für Ihre Gerätewahl. Bitte lesen Sie die Bedienungsanleitung vor Inbetriebnahme sorgfältig durch.

Diese Bedienungsanleitung ist die allgemeine Version für die Winkühler unserer Firma. Das äußere Erscheinungsbild des von Ihnen erworbenen Geräts weicht möglicherweise leicht von dem in dieser Bedienungsanleitung beschriebenen Gerät ab, das hat jedoch keinen Einfluss auf Bedienung oder Gebrauch.

Bitte lesen Sie die Abschnitte, die für Ihr Gerät zutreffen, aufmerksam durch und bewahren die Bedienungsanleitung für späteres Nachschlagen auf.

■MODELL: WR-1994 WR-1995

Hinweise, Sicherheitshinweise----1

Ihr Weinkühler 2

Installation Ihres Weinkühlers----3

Inbetriebnahme - Temperatureinstellung----5

Aufteilung und Lagerung 7

Regelmäßige Pflege und Wartung---- 9

Störungsbehebung----10

ALLGEMEINE HINWEISE

Bitte beachten Sie

1. Technische Änderungen bleiben vorbehalten. Es gelten die Daten auf dem Typenschild des Geräts.
2. Sollten sich auf der Glastür Wassertropfen bilden (das ist bei höherer Luftfeuchtigkeit oder einem erheblichen Temperaturunterschied innen/außen völlig normal), dann wischen Sie diese bitte mit einem weichen Tuch ab.
3. Die Schutzfolie kann abgezogen werden.
4. Eisbildung auf der Rückwand ist normal und taut beim Ausschalten des Geräts wieder ab.
5. Bitte entsorgen Sie das Gerät am Ende seiner Nutzungsdauer umweltgerecht.

1 WICHTIGE SICHERHEITSHINWEISE

Beim Gebrauch eines Elektrogeräts sollten einige grundlegende Sicherheitsregeln, einschließlich der nachstehenden, befolgt werden, um das Feuer- und Stromschlagrisiko sowie Verletzungsgefahr so gering wie möglich zu halten:

Gerät nur wie in der Bedienungsanleitung beschrieben benutzen.

Zum Ziehen des Netzsteckers am Stecker ziehen, nicht am Kabel.

Gerät nicht mit beschädigtem Netzkabel oder -stecker betreiben.

Achten Sie darauf, dass besonders Kinder nicht auf das Gerät klettern oder darauf sitzen. Das kann zu Verletzungen und Beschädigung des Geräts führen.

Benutzen Sie kein Verlängerungskabel.

GEFAHR

Achten Sie darauf, dass Kinder sich nicht im Weinkühler einschließen.

Vor der Entsorgung von Kühlgeräten:

1. Türen herausnehmen.
2. Regale im Gerät belassen, damit Kinder nicht einfach hineinklettern können.
   Ein beschädigtes Netzkabel muss von einem autorisierten Kundendienst ersetzt werden.

2 NETZANSCHLUSS

Der Weinkühler wird mit einem geerdeten Stecker geliefert. Anschluss nur an eine geerdete Steckdose.

Ein beschädigtes Netzkabel muss von einem autorisierten Kundendienst ersetzt werden.

Hinweise

• Für Ihre eigene Sicherheit muss der Weinkühler geerdet sein
• Kabelverlegung und -anschluss nur durch qualifiziertes Fachpersonal.

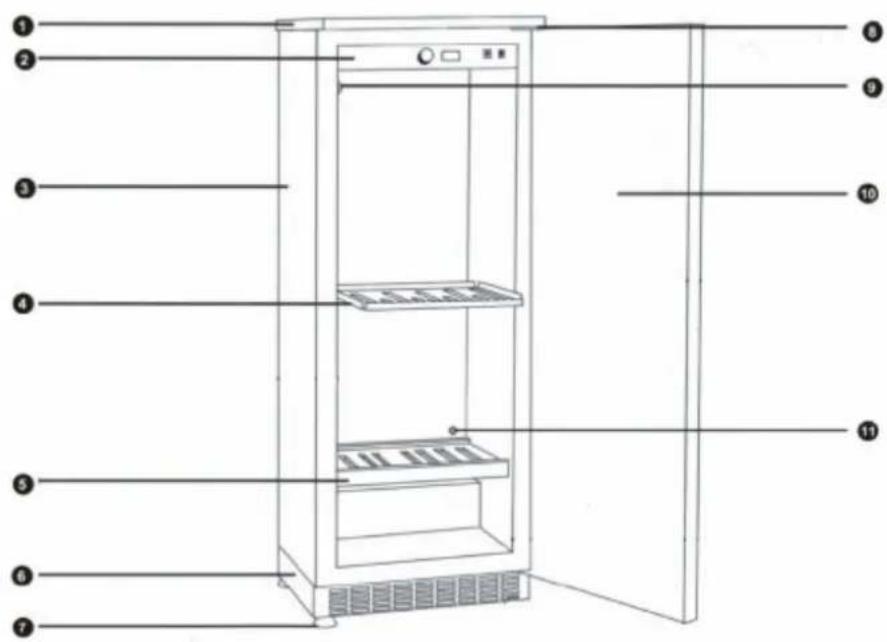

IHR WEINKÜHLER

1 Abdeckplatte (abnehmbar)
2 Bedienelemente, Temperatureinstellung
3 Gerätegehäuse
4 Höhenverstellbares Regal
5 Regal
6 Vordere Lüftungsschlitze

7 4 höhenverstellbare Füße
8 Scharnier
9 Aktivkohlefilter
10 Tür
11 Ventilationsöffnung

INSTALLATION IHRES WEINKÜHLERS

• Bitte überprüfen Sie nach dem Auspacken zunächst den äußeren Zustand des Geräts.
• Öffnen Sie die Tür und überprüfen den Innenraum auf Zustand und Vollständigkeit (Wandungen, Regale, Scharniere, Bedienelemente usw.).
• Bei Unterbau nehmen Sie bitte die obere Abdeckplatte ab. Schrauben Sie hierzu vorn die beiden Schrauben am Scharnier ab sowie im hinteren Bereich zwei Schrauben an den Winkelhalterungen. Bewahren Sie die Schrauben zum Anschrauben unter einer Arbeitsplatte auf (siehe Darstellungen Seite 4).

-Nehmen Sie Ihren Weinkühler nun zu seinem Aufstellort, achten Sie bei der Auswahl auf:

• Abstand zu Wärmequellen;
• Feuchtigkeit (Waschküche, Abstellkammer, Badezimmer usw.);
• einen stabilen und ebenen Boden;

• Vorhandensein einer Steckdose (16A, geerdet).

• Vergewissern Sie sich, dass der EIN/AUS-Schalter auf AUS steht.

• Schließen Sie das Netzkabel entsprechend Kapitel 3 an. Vergewissern Sie sich, dass Ihre Elektroinstallation in Ordnung ist (Sicherung usw.).
• Richten Sie den Weinkühler mit den höhenverstellbaren Füßen aus (im Zweifel Wasserwaage benutzen).
• Schieben Sie den Weinkühler in die endgültige Position und achten auf 2 bis 6 cm Abstand an der Rückwand. Bei Unterbau (Modell 103) befestigen Sie das Gerätegehäuse mit zwei Schrauben am oberen Scharnier an der Arbeitsplatte (siehe nachstehende Abbildung).
• Blockieren Sie nicht die vorderen Lüftungsschlitze.
• Schneiden Sie eine Ventilationsöffnung in die Arbeitsplatte (siehe nachstehende Abbildung).
• Entfernen sie Schutzfolien und sonstige Verpackungsmaterialien.

• Entfernen Sie das Schutzpapier des Aktivkohlefilters im Zubehör. Setzen Sie den Filter von innen oben in der runden Filterhalterung hinten im Gerät ein.

• Setzen Sie die Regale entsprechend Ihrer Anforderungen ein (siehe Kapitel 6).

• Warten Sie 48 Stunden ab, bevor Sie den Weinkühler in Betrieb nehmen.

Hinweis: Beim Transport des Weinkühler nicht mehr als 45° neigen (zur Netzkabelseite hin).

Die Steckdose muss jederzeit frei zugänglich sein.

INSTALLATION IHRES WEINKÜHLERS

103: Einbauanleitung

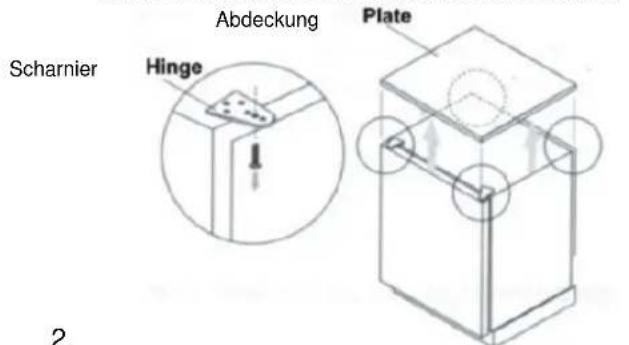

1. Entfernen Sie die Abdeckung (2 Schrauben bei geöffneter Tür unter den Scharnieren und 2 Schrauben an Einbauwinkeln hinten.

Scharnier Hinge Abdeckung Plate 2.

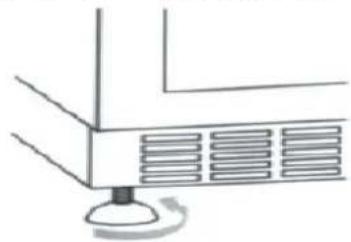

1. Stellen Sie die 4 Einstellfüße ein.

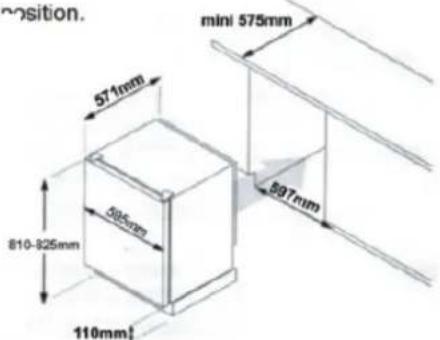

1. Schieben Sie das Gerät in Position.

to final position.

position. 571mm 500mm 810-825mm 110mm mini 575mm 897mm

1. Schrauben durch Scharnier in Arbeitsplatte.

Ventilation Hole Ventilationsöffnung (Gitter)

8.

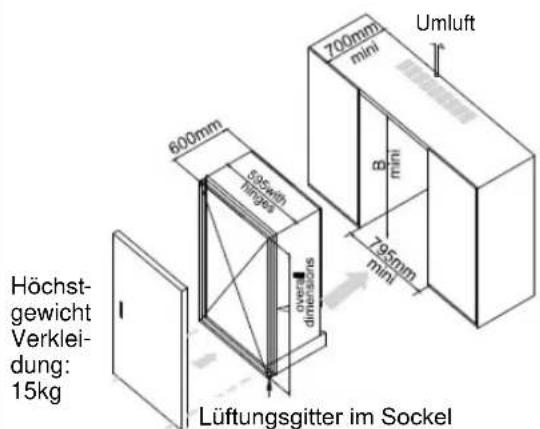

INSTALLATION MIT TÜRVERKLEIDUNG

1. Richten Sie das Gerät aus.
2. Öffnen Sie die Tür 90°.

1- Gerät steht auf dem Boden.

Höchst- gewicht Verklei- dung: 15kg 600mm 535mm hinge overl. dimensions 700mm mini Umluft 8 mini 795mm mini Lüftungsgitter im Sockel

1. Montieren Sie die Türverkleidung am Gerät (8 Schrauben mitgeliefert).
2. Achten Sie auf die Dichtungen.

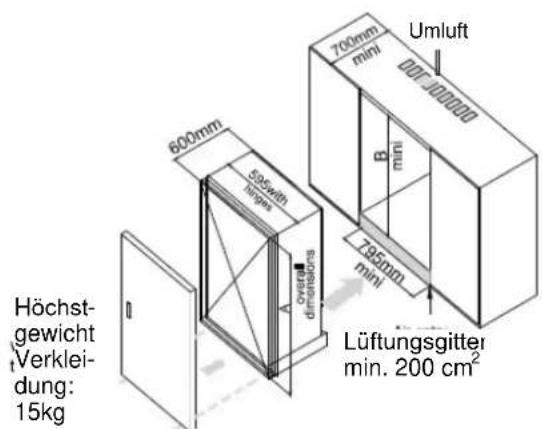

2- Gerät steht im Einbauschrank.

Höchst- gewicht Verklei- dung: 15kg 600mm 535mm 400mm A overl. dimensions 700mm mini Umluft 20L/200000 B mini 795mm mini Lüftungsgitter min. 200 cm²

Einbaumaße A min	(mm) A min (mm) B min (mm)
103	815	830	915
188	1215	1230	1315
270	1615	1630	1715

Hinweis:

A = Gerät + Sockel (90 mm) + Füße (20-35 mm)

Seitenabstand auf allen Seiten 100 mm.

INBETRIEBNAHME - TEMPERATUREINSTELLUNG

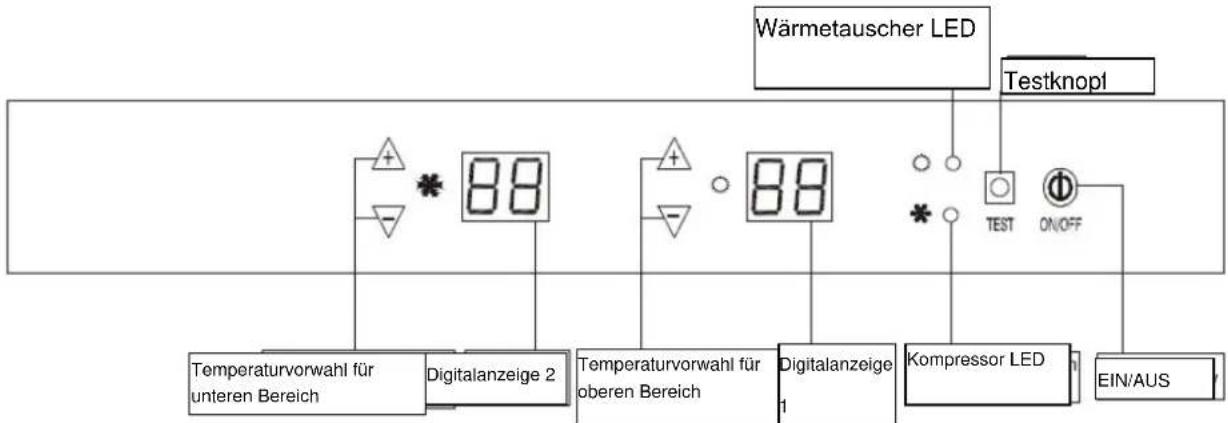


Digitalanzeige 1: Temperaturanzeige bzw. -vorwahl für oberen Bereich. Mit Tastendruck auf +/- blinkt die Anzeige (Anzeige der Temperaturvorwahl). Wird keine weitere Einstellung vorgenommen, dann kehrt die Anzeige nach 5 Sekunden zur tatsächlichen Temperatur zurück (Genauigkeit ±1°C).

Fehlercodes:

E2: Temperatursensor oberer Bereich fehlerhaft, kurzgeschlossen oder offen (nach 10 Sekunden wird der Sensor geschlossen und der Code wird angezeigt, ein Warnton ertönt alle 2 Sekunden).

E9: Überhitzungsschutz. Nach 4 Stunden ununterbrochenem Kompressorbetrieb und oberer Bereich nicht unter 25°C ertönt ein Warnton alle 2 Sekunden. Ist die Temperatur über 30°C, dann wird Fehlercode „E9“ angezeigt. Der Wärmetauscher schaltet sich aus und der Kompressor ein (ein Warnton ertönt alle 2 Sekunden). Werden im oberen Bereich 21°C erreicht, dann schaltet sich das System wieder ein und die Temperatur wird normal angezeigt.

Temperaturvorwahl für oberen Bereich: Temperaturvorwahl für den oberen Bereich. Jeder Tastendruck erhöht/vermindert die Temperaturwahl um 1°C. Der Einstellbereich ist von 12°C bis 22°C.

Digitalanzeige 2: Temperaturanzeige bzw. -vorwahl für unteren Bereich. Mit Tastendruck auf +/- blinkt die Anzeige (Anzeige der Temperaturvorwahl). Wird keine weitere Einstellung vorgenommen, dann kehrt die Anzeige nach 5 Sekunden zur tatsächlichen Temperatur zurück (Genauigkeit ±1°C).

Fehlercodes:

E3: Temperatursensor oberer Bereich fehlerhaft, kurzgeschlossen oder offen (nach 10 Sekunden wird der Sensor geschlossen und der Code wird angezeigt, ein Warnton ertönt alle 2 Sekunden).

E8: Unterkühlungsschutz. Wird im unteren Bereich eine Temperatur von 3°C erreicht, dann schaltet sich der Kompressor aus und der Wärmetauscher schaltet sich ein. Fehlercode „E9“ wird angezeigt und ein Warnton ertönt einmal pro Sekunde. Werden im unteren Bereich 6°C erreicht, dann schaltet sich das System wieder ein und die Temperatur wird normal angezeigt.

Temperaturvorwahl für unteren Bereich: Temperaturvorwahl für den unteren Bereich. Jeder Tastendruck erhöht/vermindert die Temperaturwahl um 1°C. Der Einstellbereich ist von 5°C bis 12°C.

Compressor LED: LED leuchtet, wenn der Kompressor arbeitet.

Wärmetauscher LED: LED leuchtet, wenn der Wärmetauscher in Betrieb ist.

INBETRIEBNAHME - TEMPERATUREINSTELLUNG

TESTKNOPF: Bei Tastendruck in Stand-by schalten sich sowohl Kompressor wie Wärmetauscher ein, Kompressor- und Wärmetauscher-LED leuchten. Bei Loslassen des Testknopfs begibt sich das Gerät in Stand-by-Modus zurück. Während des Betriebs hat dieser Knopf keine Funktion.

Hinweise:

1 Zwischen dem Aus- und Einschalten des Kompressors müssen wenigstens 5 Minuten vergehen und die Mindestbetriebszeit beträgt ebenfalls 5 Minuten.
2 Der Anzeigebereich der Digitalanzeigen 1 und 2 ist 0°C bis 37°C. Temperaturen unterhalb 0°C im Weinkühler werden als 0°C, angezeigt, Temperaturen von mehr als 37°C werden als 37°C angezeigt.
3 Der auf den Digitalanzeigen 1 und 2 angezeigte Temperaturunterschied zwischen oberem und unterem Bereich sollte wenigstens 5°C betragen.
4 Temperaturvorwahl des oberen Bereichs (12°C bis 22°C) und des unteren Bereichs (5°C bis 12°C) können bei Umgebungstemperaturen von bis zu 32°C erreicht werden.
5 Die Abweichung zwischen angezeigter und eingestellter Temperatur ist ±1,5°C

AUFTEILUNG UND LAGERUNG

Der Weinkühler ist flexibel gestaltet, um sich Ihren Anforderungen anzupassen.

UNTERSCHIEDLICHE AUFTEILUNGEN

Lagerregal AXL
Tragfähigkeit: 61 Flaschen Höchstlast 85kg

Einschubregal AXM
Tragfähigkeit: 8 Flaschen Höchstlast 15kg

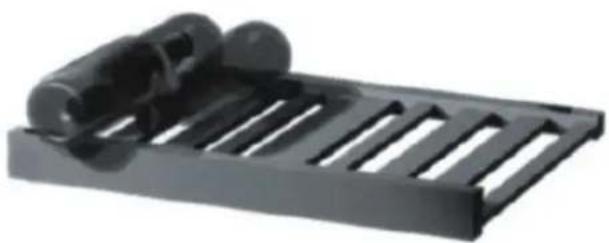

BENUTZUNG DES LAGERREGALS (AXL)

Lagerung Ihres Claret:

X6 X5 Seitenansicht

Rückwand
Lagerung Ihres Burgunders:

X4 X4 Seitenansicht

Rückwand

Einsetzen der Regalhalterungen (bitte aufmerksam lesen)

LAGERREGAL

Zum Umsetzen eines Lagerregals entnehmen Sie zunächst alle Flaschen und setzen es dann wie unten dargestellt in die Schlitze ein:

AUFTEILUNG UND LAGERUNG

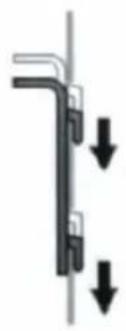

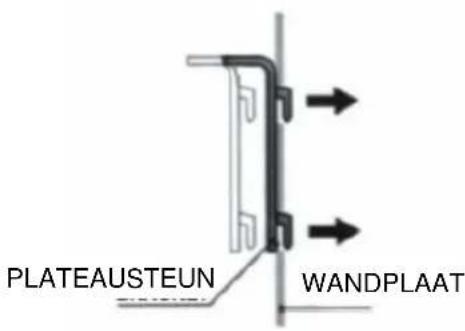

REGALHALTERUNG RÜCKWAND

Zum Umsetzen eines Einschubregals entnehmen Sie zunächst alle Flaschen, dann ziehen Sie es heraus, während Sie es vorn etwas anheben. Entfernen Sie die Gleitführungen (rechts und links nicht vertauschen) und setzen diese in neuer Position ein, wie unten dargestellt:

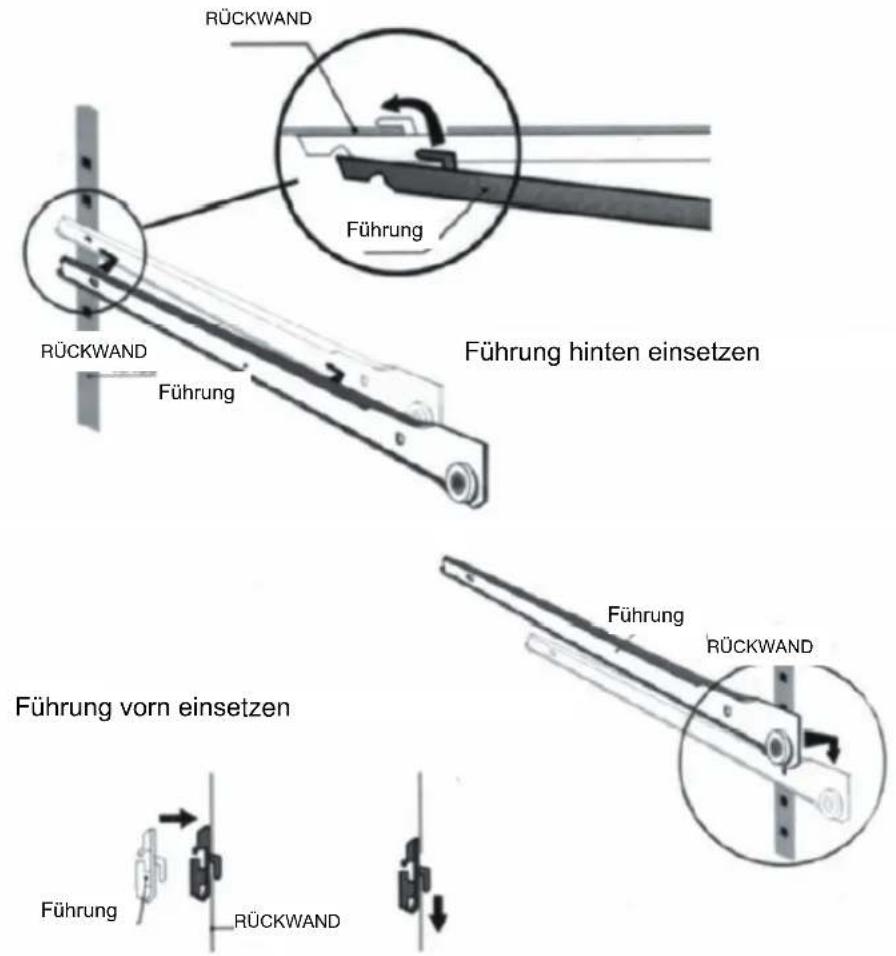

RÜCKWAND Führung RÜCKWAND Führung Führung hinten einsetzen Führung vorn einsetzen Führung RÜCKWAND

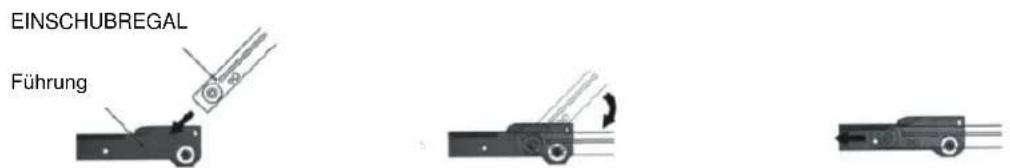

Anschließend setzen Sie das Einschubregal, wie unten dargestellt, wieder ein:

EINSCHUBREGAL Führung

AUFTEILUNG UND LAGERUNG

EMPFEHLUNGEN ZUR AUFTEILUNG IHRES WEINKÜHLERS

Ihr Weinkühler ist zur sicheren Lagerung der Höchstzahl von Flaschen ausgelegt, bitte beachten Sie nachstehende Hinweise für eine optimale Raumnutzung.

• Verteilen Sie die Flaschen auf den Regalen so gleichmäßig wie möglich, um das Gewicht zu verteilen. Achten Sie darauf, dass die Flaschen nicht die Rückwand oder die Stufe unten berühren.
• Verteilen Sie die Flaschen ebenfalls nach unten und oben.
• Beachten Sie die Lagerhinweise in Kapitel 6 entsprechend der Ausstattung mit Regalen. Stapeln Sie Flaschen nicht auf Einschubregalen.
• Ziehen Sie stets nur ein Einschubregal heraus.

BITTE BEACHTEN SIE

Bevor Sie Veränderungen an Ihrem Weinkühler vornehmen, fragen Sie bitte Ihren Fachhändler um Rat.

REGELMÄSSIGE PFLEGE UND WARTUNG

Ihr Weinkühler ist einfach im Gebrauch und hat sich als äußerst zuverlässig erwiesen. Sie werden über viele Jahre keine Probleme mit dem Gerät haben, befolgen Sie bitte nur einige einfache Pflege- und Wartungshinweise.

• Tauschen Sie den Aktivkohlefilter im oberen Lüftungsbereich halbjährlich aus (Ihr Fachhändler hat immer einen Vorrat auf Lager).
• Stauben Sie den Kondenser (Metallgitter auf der Geräterückseite) halbjährlich ab.
• Ziehen Sie stets erst den Netzstecker, wenn Sie das Gerät umsetzen oder hinten reinigen.
• Reinigen Sie den Weinkühler innen einmal im Jahr gründlich, nachdem Sie ihn ausgeleert und den Netzstecker gezogen haben (Wasser und Neutralreiniger und vorsichtig abspülen).

Überprüfen Sie Ihren Weinkühler regelmäßig und setzen sich mit Ihrem Händler in Verbindung, wenn das Gerät nicht wie gewöhnlich funktioniert.

HINWEIS:

Entsorgung: Nicht selbst entsorgen, wenden Sie sich an Ihre Altgeräte-Sammelstelle.

STÖRUNGSBEHEBUNG

EINSCHALTEN

Der Kompressor schaltet sich nicht ein, selbst nicht mit geringerer Temperaturvorwahl als Raumtemperatur.

1. Überprüfen Sie Ihre Steckdose und achten darauf, dass der EIN/AUS-Schalter gedrückt ist.
2. Drücken Sie den TESTKNOPF, rote und grüne Kontrollanzeige müssen leuchten (in Stand-by).
3. Schaltet sich der Kompressor nach Schritt 1 und 2 immer noch nicht ein, dann wenden Sie sich bitte an Ihren Fachhändler.

Der Kompressor schaltet sich nicht aus.

3- Fühlen Sie den Kondenser (Metallgitter auf der Geräterückseite). Ist er kalt, dann setzen Sie sich mit Ihrem Fachhändler in Verbindung.
4- Ist der Kondenser heiß, dann stellen Sie die Temperatur so hoch wie möglich ein und vergewissern sich, dass sich die Kompressor-Anzeige ausschaltet. Schaltet sich der Kompressor immer noch nicht aus, dann ziehen Sie bitte den Netzstecker und wenden sich an Ihren Fachhändler.

BETRIEB

Digitalanzeige zeigt Temperatur unterhalb der Temperaturvorwahl an.

1. Überprüfen Sie Ihre Temperaturvorwahl.
2. Überprüfen Sie, ob die rote Wärmetausch-Anzeige leuchtet.
3. Drücken Sie den TESTKNOPF, rote und grüne Kontrollanzeige müssen leuchten. Bringen Sie die Schritte 1 und 2 nicht weiter, dann wenden Sie sich bitte an Ihren Fachhändler.

Digitalanzeige zeigt Temperatur oberhalb der Temperaturvorwahl an.

1. Überprüfen Sie Ihre Temperaturvorwahl.
2. Überprüfen Sie, ob die grüne Kompressor-Anzeige leuchtet.
3. Drücken Sie den TESTKNOPF, rote und grüne Kontrollanzeige müssen leuchten. Bringen Sie die Schritte 1 und 2 nicht weiter, dann wenden Sie sich bitte an Ihren Fachhändler.

Wenden Sie sich bitte an Ihren Fachhändler, wenn Sie das Problem nicht selbst lösen können.

Hinweis: Der Weinkühler darf nur von Kühlgerätetechnikern gewartet werden. Vor Wiederinbetriebnahme muss das Gerät auf Dichtigkeit überprüft werden. Die Elektrowartung muss durch einen Elektriker erfolgen.

Bei allen Problemen, die Sie nicht selbst lösen können, wenden Sie sich bitte an Ihren Fachhändler.

Wine Cabinet

Instruction Manual

Hinweise zum Umweltschutz

Dieses Produkt darf am Ende seiner Lebensdauer nicht über den normalen Haushaltsabfall entsorgt werden, sondern muss an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden. Das Symbol auf dem Produkt, der Gebrauchsanleitung oder der Verpackung weist darauf hin. Die Werkstoffe sind gemäß ihrer Kennzeichnung wieder verwertbar. Mit der Wiederverwendung, der stofflichen Verwertung oder anderen Formen der Verwertung von Altgeräten leisten Sie einen wichtigen Beitrag zum Schutze unserer Umwelt. Bitte erfragen Sie bei der Gemeindeverwaltung die zuständige Entsorgungsstelle.
