MANUAL DE UTILIZADOR EKI 5000 CB BOMANN

Descrição dos elementos ...... Página 3

Manual de instruções ...... Página 21

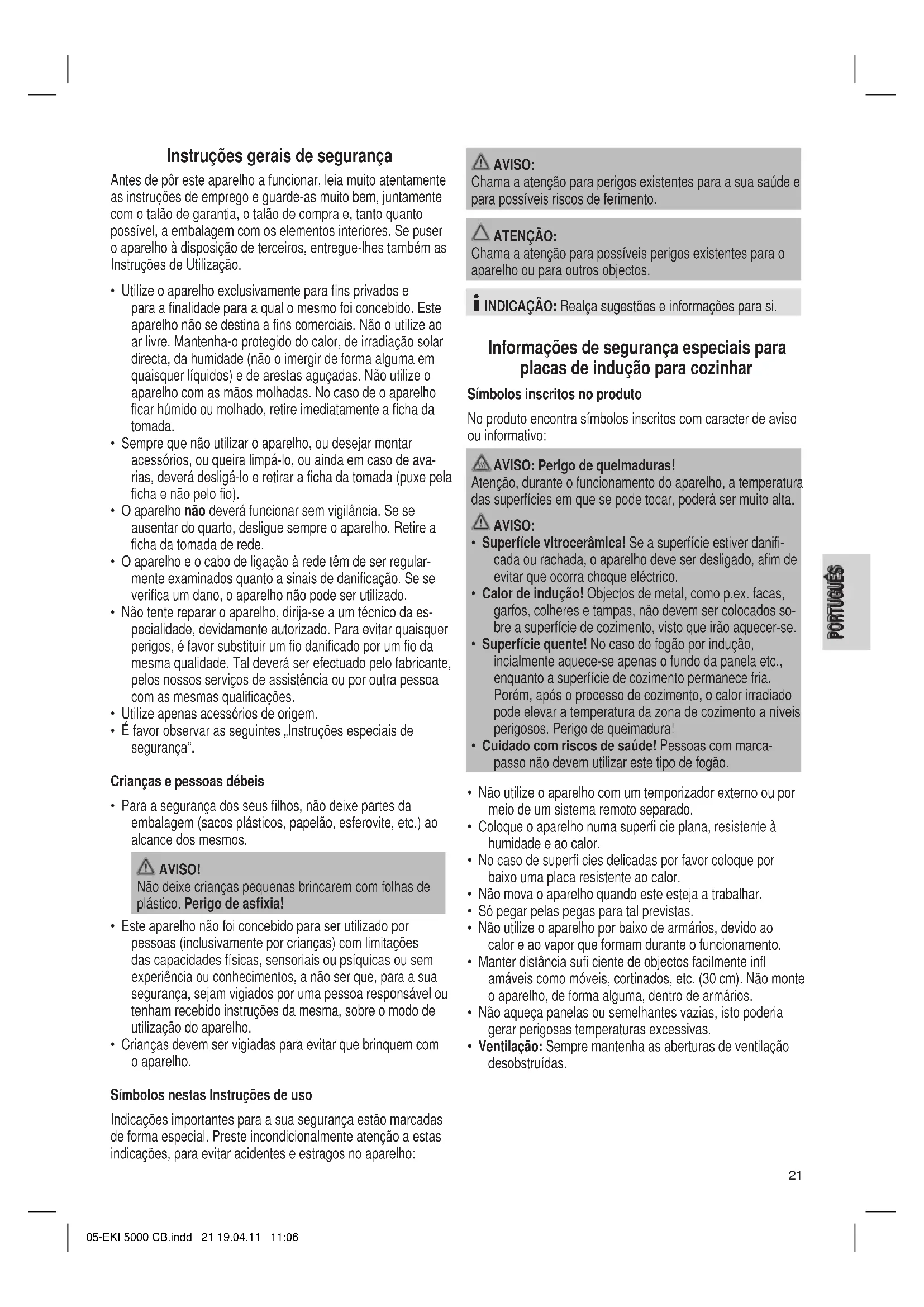

Instruções gerais de segurança

Antes de pôr este aparelho a funcionar, leia muito atentamente as instruções de emprego e guarde-as muito bem, juntamente com o talão de garantia, o talão de compra e, tanto quanto possível, a embalagem com os elementos interiores. Se puser o aparelho à disposição de terceiros, entregue-lhes também as Instruções de Utilização.

• Utilize o aparelho exclusivamente para fins privados e para a finalidade para a qual o mesmo foi concebido. Este aparelho não se destina a fins comerciais. Não o utilize ao ar livre. Mantenha-o protegido do calor, de irradiação solar directa, da humidade (não o inergir de forma alguma em quaisquer líquidos) e de arestas aguçadas. Não utilize o aparelho com as mãos molhadas. No caso de o aparelho ficar húmido ou molhado, retire imediatamente a ficha da tomada.
• Sempre que não utilizar o aparelho, ou desejar montar acessórios, ou queira limpá-lo, ou ainda em caso de avarias, deverá desligá-lo e retirar a ficha da tomada (puxe pela ficha e não pelo fio).
• O aparelho não deverá funcionar sem vigilância. Se se ausentar do quarto, desligue sempre o aparelho. Retire a ficha da tomada de rede.
• O aparelho e o cabo de ligação à rede têm de ser regularmente examinados quanto a sinais de danificação. Se se verifica um dano, o aparelho não pode ser utilizado.
• Não tente reparar o aparelho, dirija-se a um técnico da especialidade, devidamente autorizado. Para evitar quaisquer perigos, é favor substituir um fio danificado por um fio da mesma qualidade. Tal deverá ser efectuado pelo fabricante, pelos nossos serviços de assistência ou por outra pessoa com as mesmas qualificações.
• Utilize apenas acessórios de origem.
• É favor observar as seguintes „Instruções especiais de segurança“.

Crianças e pessoas débeis

- Para a segurança dos seus filhos, não deixe partes da embalagem (sacos plásticos, papelão, esferovite, etc.) ao alcance dos mesmos.

AVISO!

Não deixe crianças pequenas brincarem com folhas de plástico. Perigo de asfixia!

• Este aparelho não foi concebido para ser utilizado por pessoas (inclusivamente por crianças) com limitações das capacidades físicas, sensoriais ou psíquicas ou sem experiência ou conhecimentos, a não ser que, para a sua segurança, sejam vigiados por uma pessoa responsável ou tenham recebido instruções da mesma, sobre o modo de utilização do aparelho.
• Crianças devem ser vigiadas para evitar que brinquem com o aparelho.

Símbolos nestas Instruções de uso

Indicações importantes para a sua segurança estão marcadas de forma especial. Preste incondicionalmente atenção a estas indicações, para evitar acidentes e estragos no aparelho:

AVISO:

Chama a atenção para perigos existentes para a sua saúde e para possíveis riscos de ferimento.

ATENÇÃO:

Chama a atenção para possíveis perigos existentes para o aparelho ou para outros objectos.

INDICAÇÃO: Realça sugestões e informações para si.

Informações de segurança especiais para placas de indução para cozinhar

Símbolos inscritos no produto

No produto encontra símbolos inscritos com caracter de aviso ou informativo:

AVISO: Perigo de queimaduras!

Atenção, durante o funcionamento do aparelho, a temperatura das superfícies em que se pode tocar, poderá ser muito alta.

AVISO:

• Superfície vitrocerâmica! Se a superfície estiver danificada ou rachada, o aparelho deve ser desligado, afim de evitar que ocorra choque eléctrico.
• Calor de indução! Objectos de metal, como p.ex. facas, garfos, colheres e tampas, não devem ser colocados sobre a superfície de cozimento, visto que irão aquecer-se.
• Superfície quente! No caso do fogão por indução, incialmente aquece-se apenas o fundo da panela etc., enquanto a superfície de cozimento permanece fria. Porém, após o processo de cozimento, o calor irradiado pode elevar a temperatura da zona de cozimento a níveis perigosos. Perigo de queimadura!

• Cuidado com riscos de saúde! Pessoas com marca- passo não devem utilizar este tipo de fogão.

• Não utilize o aparelho com um temporizador externo ou por meio de um sistema remoto separado.

• Coloque o aparelho numa superfi cie plana, resistente à humidade e ao calor.
• No caso de superfi cies delicadas por favor coloque por baixo uma placa resistente ao calor.
• Não mova o aparelho quando este esteja a trabalhar.
• Só pegar pelas pegas para tal previstas.
• Não utilize o aparelho por baixo de armários, devido ao calor e ao vapor que formam durante o funcionamento.
• Manter distância sufi ciente de objectos facilmente infl amáveis como móveis, cortinados, etc. (30 cm). Não monte o aparelho, de forma alguma, dentro de armários.
• Não aqueça panelas ou semelhantes vazias, isto poderia gerar perigosas temperaturas excessivas.
• Ventilação: Sempre mantenha as aberturas de ventilação desobstruídas.

Descrição dos elementos de serviço

1 Tecla TIMER (configurar períodos de tempo) com lâmpada de controlo
2 Tecla „-“ (baixar potência)
3 Display
4 Tecla „+“ (aumentar potência)
5 ON/STANDBY (tecla de ligação e de standby)
6 Cabo de ligação à rede

Geral

Cozinhar com indução

Ao cozinhar com indução o calor é gerado através de forças magnéticas, esta função somente é iniciada depois que uma panela ou frigideira com fundo capaz de ser magnetizado é disposta sobre a zona de cozimento. Este processo aquece tão somente o fundo da panela/frigideira, e não a zona de cozimento como um todo. Abaixo da vitro-cerâmica há uma bobina de indução. Quando esta bobina é alimentada com corrente eléctrica, é gerado um campo magnético, que produz um remoinho no fundo da panela. Isto gera o aquecimento do fundo. Deste modo é economizada energia, visto que o calor somente é gerado no local onde ele é necessitado.

Que tipo de panela etc. posso usar?

Para os fogões por indução tem de ser utilizadas panelas etc. cujo fundo seja fabricado em uma material capaz de ser magnetizado. Este tipo de panela hoje em dia é produzido com a indicação de que o produto é adequado para fogões por indução.

Basicamente podem ser utilizadas todas as panelas de ferro; para saber estas podem ser magnetizadas, faça um pequeno teste:

Coloque a panela no fogão. Soando um sinal, depois que a função de cozimento foi seleccionada e o aparelho ligado, a panela é adequada.

i INDICAÇÃO:

Por questões de segurança, o aparelho desliga de modo automático após alguns segundos no modo de espera.

Estes materiais não podem ser utilizados no fogão:

cerâmica, vidro ou alumínio.

Estes panelas não podem ser utilizadas no fogão:

Panelas com o fundo abaulado.

Panelas cujo diâmetro no fundo for inferior a 12cm.

Panelas com pés.

Conexão eléctrica

Valor de conexão

No total o fogão tem uma capacidade de rendimento de 2000 W. Com este valor de conexão, recomenda-se uma rede em separado com dispositivo de segurança por intermédio de um interruptor doméstico de segurança 16A.

ATENÇÃO: SOBRECARGA!

Não utilize fios de extensão ou tomadas múltiplas de corrente, visto que este é um aparelho de alta potência.

Conexão

• Antes de se introduzir a fi cha na tomada, verifi car se a tensão que se vai utilizar corresponde à do aparelho. As respectivas indicações encontram-se na placa indentifi cadora.
• Ligar o aparelho apenas a uma tomada de 230 V, 50 Hz, com protecção de contacto, instalada devidamente.

Utilização de acordo com as especificações

• Este aparelho serve para a preparação de alimentos em louça própria para cozinhar com a placa de indução.
• Se o aparelho não for utilizado para os fins a que se destina, ou se for manejado de forma incorrecta, não se assumirá qualquer responsabilidade pelos danos que daí possam resultar!

Tomada em funcionamento

• Estado de espera: Depois que inseriu a ficha, a superfície de cozimento está modo de espera. Ouve-se um sinal e a lâmpada de controlo junto da tecla ON/STANDBY (5) pisca. O ercã indica „L“ para „Low“ (temperatura baixa).
• Coloque uma panela adequada da zona de cozimento.
• Prima a tecla ON/STANDBY (5), para dar início ao processo de cozedura. A lâmpada de controlo junto da tecla ON/STANDBY (5) brilha continuamente.

Seleccionar a potência da placa para cozinhar

- Prima repetidamente as teclas -/+ (2/4), para seleccionar uma potência entre 1 e 9.

i INDICAÇÃO:

• A placa para cozedura inicia o seu funcionamento sempre no grau P(OWER) 7.
• No ecrã visualiza-se o grau de potência seleccionado.
• Se não introduzir mais dados a placa de cozedura apaga-se automaticamente após 120 minutos.

Entrar hora de desligamento

Com a tecla TIMER pode reduzir a duração da cozedura.

• Ligue o aparelho e seleccione a seu gosto um grau de potência.
• Prima em seguida a tecla TIMER (1). A lâmpada de controlo junto da tecla TIMER (1) brilha continuamente.
• Regule com as teclas -/+ uma hora de desligamento entre 1 e 199 minutos

i INDICAÇÃO:

• Prima brevemente as teclas - ou + para alterar o tempo de cozedura de um minuto.
• Mantenha as teclas - ou + premidas e o tempo de cozedura salta 10 minutos.
• Se configurou o tempo de cozedura, esse tempo pisca durante alguns segundos e brilha depois continuamente.
• Durante o funcionamento comandado pelo período de tempo de cozedura visualiza-se alternadamente o grau de potência da placa e o tempo restante para conclusão da cozedura.
• Depois de decorrido o período de tempo configurado, a placa de cozedura desliga-se automaticamente e ouve-se um sinal.

Apagar o ajuste de tempo

- Se quiser eleminar o tempo prédefinido, prima a tecla TIMER (1), a lâmpada de controlo desaparece.

Desligamento automático

- A boca de fogão desliga após 120 minutos de modo automático, se durante este período de tempo não ocorrer nenhuma entrada no campor de operação. Este desligamento automático garante a sua segurança.

Desligamento

- Prima a tecla ON/STANDBY (5).

i INDICAÇÃO:

• A placa de cozedura passa do estado de funcionamento para o estado de standby. O ventilador funciona ainda eventualmente por algum tempo.
• Ouve-se um sinal e a lâmpada de controlo junto da tecla ON/STANDBY (5) pisca.

• Enquanto a placa de cozedura está quente, pisca no ecrã um „H“.

• Em seguida, retire a ficha de rede.

• Antes de guardar o aparelho, deixe que ele arrefeça.

Reconhecimento da panela

O aparelho dispõe de um dispositivo de reconhecimento de panela. Depois que a panela foi retirada, a chapa de cozimento é alternada para o modo de espera.

Queira observar as seguinte indicações:

AVISO:

• Depois da utilização a placa de cozedura deve ser desligada por meio dos seus dispositivos de regulação e comando (tecla ON/STANDBY) e não apenas por meio da função de reconhecimento da panela.
• Perigo de queimadura! Após o processo de cozimento, o calor que irradia pode gerar temperaturas perigosas na zona de cozimento.

Limpeza

AVISO:

• Retire sempre a ficha da tomada, antes de proceder à limpeza do ferro de engomar!
• Espere até o aparelho arrefecer completamente!
• Não inergir de modo algum para limpeza o aparelho em água. Tal poderia ter um choque eléctrico ou um fogo como consequência.

ATENÇÃO:

• Não utilize uma escova de arame ou outros objectos abrasivos.
• Não utilize produtos de limpeza agressivos ou abrasivos.

Área de cozimento em cerânica

• Elimine restos de alimentos com um pano úmido ou papel, enquanto a chapa ainda estiver morna.
• Lave a chapa de cozimento com uma esponja macia e água e seque cuidadosamente com um pano macio.
• Produtos de limpeza para vitro-cerâmica: No caso de restos queimados, escolha um dos produtos específicos oferecidos pelo comércio especializado.

Carcaça

• Após a utilização, limpe a carcaça com um pano ligeiramente húmido.
• Certifique-se de que líquidos não podem penetrar nas aberturas da carcaça. Isto poderia danificar o aparelho e causar um choque eléctrico.

Eliminação de falhas

- Aparelho sem função e sem indicação.

Solução: Verifique a conexão de rede.

- Soa um sinal, depois que a função de cozimento foi seleccionada e o aparelho ligado.

Possível motivo:

Não foi colocada uma panela no fogão, ou a panela é inapropriada.

i INDICAÇÃO:

Por questões de segurança, após alguns segundos o aparelho vai para o modo de espera.

Solução: Coloque no fogão uma panela apropriada para o fogão por indução.

- A chapa de cozimento desliga inesperadamente durante o funcionamento.

Possível motivo:

O dispositivo de protecção contra temperatura excessiva disparou.

Solução:

Tire a ficha da tomada e deixe que arrefeça por aprox. 20 minutos. Em seguida retome o funcionamento.

Outro motivo:

As aberturas de ventilação estão obstruídas.

Solução:

Livre as aberturas de ventilação de corpos estranhos.

Outro motivo:

A placa de cozedura foi desligada automaticamente após 120 minutos de funcionamento.

Avisos de avaria

Durante o funcionamento surgem no display as seguintes indicações:

Indicação
E1, E2,E4, E5,Eb, EC	Neste caso há um problema com o comando electrónico.
E3, E6 Temp	peratura excessiva. Vide as indicações no capítulo eliminação de falhas
E7, E8 Sobretensão ou subtensão.Verifique a rede eléctrica!

Alimentação da corrente: 220–240 V, 50/60 Hz

Consumo de energia: 2000 W

Categoria de protecção: ......II

Este aparelho foi controlado nos termos das actuais directivas da CEE aplicáveis, tais como inocuidade electromagnética e directiva sobre baixa tensão, e fabricado de acordo com as mais novas prescrições da segurança técnica.

Reserva-se o direito de alterações!

Significado do símbolo „contentor do lixo“

Poupe o nosso meio ambiente, não deite aparelhos eléctricos para o lixo doméstico.

Dirija-se ao locais destinados à recolha especial de aparelhos eléctricos e entregue aí os aparelhos que não pretende continuar a utilizar.

Desta forma, contribuirá para ajudar a evitar os potenciais efeitos perniciosos que um falso depósito de objectos usados terão, tanto no que diz respeito ao ambiente, como à saúde humana.

Dará igualmente a sua contribuição para o reaproveitamento de materiais, para a reciclagem e outras formas de aproveitamento de aparelhos eléctricos e electrónicos usados.

Receberá, nas autarquias e juntas de freguesia, informações sobre os locais onde poderá entregar tais aparelhos.
