MANUALE UTENTE EKI 5000 CB BOMANN

Elementi di comando ...... Pagina 3

Istruzioni per l'uso ...... Pagina 25

Dati tecnici ...... Pagina 28

NEDERLANDS

ENGLISH

Inhoud

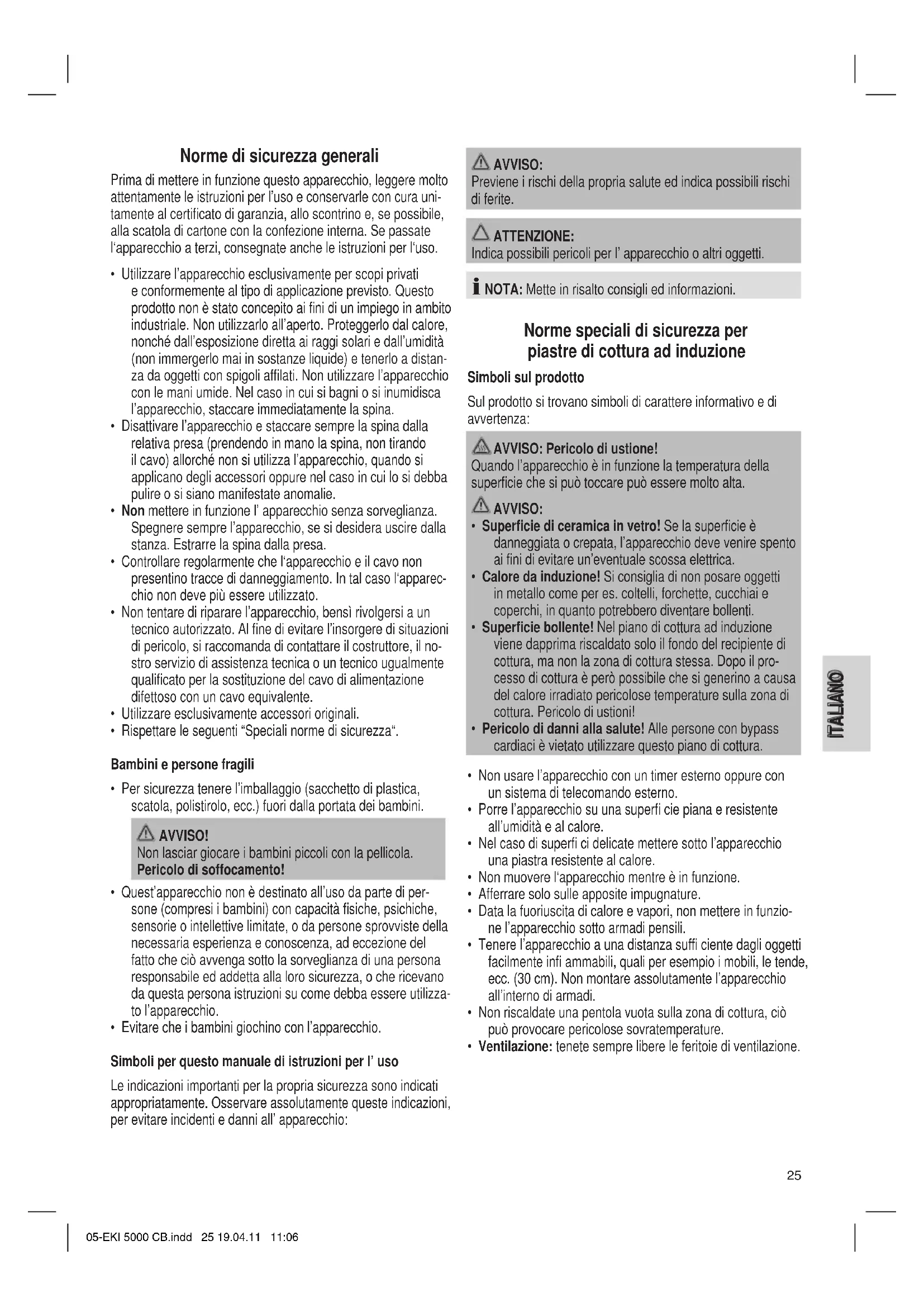

Norme di sicurezza generali

Prima di mettere in funzione questo apparecchio, leggere molto attentamente le istruzioni per l'uso e conservarle con cura unitamente al certificato di garanzia, allo scontrino e, se possibile, alla scatola di cartone con la confezione interna. Se passate l'apparecchio a terzi, consegnate anche le istruzioni per l'uso.

• Utilizzare l'apparecchio esclusivamente per scopi privati e conformemente al tipo di applicazione previsto. Questo prodotto non è stato concepito ai fini di un impiego in ambito industriale. Non utilizzarlo all'aperto. Proteggerlo dal calore, nonché dall'esposizione diretta ai raggi solari e dall'umidità (non immergerlo mai in sostanze liquide) e tenerlo a distanza da oggetti con spigoli affilati. Non utilizzare l'apparecchio con le mani umide. Nel caso in cui si bagni o si inumidisca l'apparecchio, staccare immediatamente la spina.
• Disattivare l'apparecchio e staccare sempre la spina dalla relativa presa (prendendo in mano la spina, non tirando il cavo) allorché non si utilizza l'apparecchio, quando si applicano degli accessori oppure nel caso in cui lo si debba pulire o si siano manifestate anomalie.
• Non mettere in funzione l'apparecchio senza sorveglianza. Spegnere sempre l'apparecchio, se si desidera uscire dalla stanza. Estrarre la spina dalla presa.
• Controllare regolarmente che l'apparecchio e il cavo non presentino tracce di danneggiamento. In tal caso l'apparecchio non deve più essere utilizzato.
• Non tentare di riparare l'apparecchio, bensì rivolgersi a un tecnico autorizzato. Al fine di evitare l'insorgere di situazioni di pericolo, si raccomanda di contattare il costruttore, il nostro servizio di assistenza tecnica o un tecnico ugualmente qualificato per la sostituzione del cavo di alimentazione difettoso con un cavo equivalente.
• Utilizzare esclusivamente accessori originali.
• Rispettare le seguenti "Speciali norme di sicurezza".

Bambini e persone fragili

- Per sicurezza tenere l'imballaggio (sacchetto di plastica, scatola, polistirolo, ecc.) fuori dalla portata dei bambini.

AVVISO!

Non lasciar giocare i bambini piccoli con la pellicola. Pericolo di soffocamento!

• Quest'apparecchio non è destinato all'uso da parte di persone (compresi i bambini) con capacità fisiche, psichiche, sensorie o intellettive limitate, o da persone sprovviste della necessaria esperienza e conoscenza, ad eccezione del fatto che ciò avvenga sotto la sorveglianza di una persona responsabile ed addetta alla loro sicurezza, o che ricevano da questa persona istruzioni su come debba essere utilizzato l'apparecchio.
• Evitare che i bambini giochino con l'apparecchio.

Simboli per questo manuale di istruzioni per l'uso

Le indicazioni importanti per la propria sicurezza sono indicati appropriatamente. Osservare assolutamente queste indicazioni, per evitare incidenti e danni all'apparecchio:

AVVISO:

Previene i rischi della propria salute ed indica possibili rischi di ferite.

ATTENZIONE:

Indica possibili pericoli per l'apparecchio o altri oggetti.

NOTA: Mette in risalto consigli ed informazioni.

Norme speciali di sicurezza per piastre di cottura ad induzione

Simboli sul prodotto

Sul prodotto si trovano simboli di carattere informativo e di avvertenza:

AVVISO: Pericolo di ustione!

Quando l'apparecchio è in funzione la temperatura della superficie che si può toccare può essere molto alta.

AVVISO:

• Superficie di ceramica in vetro! Se la superficie è danneggiata o crepata, l'apparecchio deve venire spento ai fini di evitare un'eventuale scossa elettrica.
• Calore da induzione! Si consiglia di non posare oggetti in metallo come per es. coltelli, forchette, cucchiai e coperchi, in quanto potrebbero diventare bollenti.
• Superficie bolliente! Nel piano di cottura ad induzione viene dapprima riscaldato solo il fondo del recipiente di cottura, ma non la zona di cottura stessa. Dopo il processo di cottura è però possibile che si generino a causa del calore irradiato pericolose temperature sulla zona di cottura. Pericolo di ustioni!

• Pericolo di danni alla salute! Alle persone con bypass cardiaci è vietato utilizzare questo piano di cottura.

• Non usare l'apparecchio con un timer esterno oppure con un sistema di telecomando esterno.

• Porre l'apparecchio su una superfi cie piana e resistente all'umidità e al calore.
• Nel caso di superfi ci delicate mettere sotto l'apparecchio una piastra resistente al calore.
• Non muovere l'apparecchio mentre è in funzione.
• Afferrare solo sulle apposite impugnature.
• Data la fuoriuscita di calore e vapori, non mettere in funzione l'apparecchio sotto armadi pensili.
• Tenere l'apparecchio a una distanza suffi ciente dagli oggetti facilmente infi ammabili, quali per esempio i mobili, le tende, ecc. (30 cm). Non montare assolutamente l'apparecchio all'interno di armadi.
• Non riscaldate una pentola vuota sulla zona di cottura, ciò può provocare pericolose sovratemperature.
• Ventilazione: tenete sempre libere le feritoie di ventilazione.

Elementi di comando

1 Tasto TIMER (regolazione dei tempi) con indicatore luminoso di controllo
2 Tasto „-“ (potenza più bassa)
3 Display
4 Tasto „+“ (potenza più alta)
5 ON/STANDBY (tasto di accensione/disponibilità all'uso)
6 Cavo di alimentazione

Generalità

Cucinare con induzione

Nella cottura con induzione il calore si genera mediante forze magnetiche solo quando una pentola o una padella con fondo magnetizzabile viene collocata su una zona di cottura accesa. Ciò che si riscalda è solo il fondo, ma non la zona di cottura stessa. Sotto la vetroceramica si trova la bobina di induzione. Quando essa viene alimentata con energia elettrica si forma un campo magnetico che genera vortici nel fondo della pentola. In tal modo viene provocato un riscaldamento del fondo. Ciò permette di risparmiare energia, in quanto il calore si forma solo dove esso è necessario.

Che tipo di pentolame posso impiegare?

Per i piani di cottura ad induzione sono necessari pentole ossia fondi di pentola in materiale magnetizzabile. Oggigiorno il pentolame viene in tali casi munito della dicitura “fornello ad induzione”.

Fondamentalmente potete utilizzare tutti i recipienti di cottura contenenti ferro; se essi sono effettivamente magnetizzabili lo potete constatare con un piccolo esperimento:

Mettete la pentola in questione sul piano. Se dopo che avete selezionato la funzione di cottura e acceso l'apparecchio viene emesso un segnale acustico, la pentola non è idonea.

i NOTA:

Per motivi di sicurezza l'apparecchio passa dopo pochi secondi nella condizione di pronto per l'uso.

Come pentolame non si possono utilizzare recipienti composti dei seguenti materiali:

argilla, vetro o alluminio.

È vietato utilizzare i seguenti tipi di pentola:

Pentole con fondo rotondo.

Pentole il cui fondo ha un diametro inferiore a 12cm.

Pentole sorrette da piedini

Allacciamento elettrico

Potenza allacciata

Complessivamente il piano di cottura può assorbire una potenza di 2000 W. Con questa potenza allacciata si consiglia una linea di alimentazione separata con una protezione mediante un interruttore automatico domestico da 16 A.

ATTENZIONE: SOVRACCARICO!

Non utilizzate prolunghe di cavi o prese multiple, in quanto questo apparecchio ha una potenza troppo elevata.

Collegamento

• Prima di infi lare la spina nella presa, controllare che la tensione di rete richiesta coincida con quella dell'apparecchio. I dati sono riportati sulla targhetta di identifi cazione.
• Collegare l'apparecchio solo ad una presa con contatto di terra regolarmente installata 230 V / 50 Hz.

Utilizzo conforme alla destinazione

- Questo apparecchio serve per preparare alimenti in stoviglie per piastre di cottura ad induzione.

- Se l'apparecchio non viene usato in conformità alle istruzioni o se viene usato scorrettamente, non possiamo assumerci nessuna responsabilità per i danni che ne derivano!

Messa in esercizio

- Condizione di pronto: dopo che avete infilato la spina la zona di cottura passa alla condizione di pronto. Risuona un segnale e l'indicatore luminoso di controllo sul tasto ON/STANDBY (5) lampeggia. Il display indica „L“ per „LOW“ (temperatura bassa).

- Mettete sulla zona di cottura una pentola idonea.

- Per avviare la cottura, premere il tasto ON/STANBY (5). L'indicatore luminoso di controllo sul tasto ON/STANDBY (5) lampeggia in continuo.

Selezionare la potenza della piastra di cottura

- Premere ripetutamente i tasti -/+ (2/4) per selezionare un livello di potenza tra 1 e 9.

NOTA:

• La piastra di cottura si avvia sempre al livello P(OWER) 7.
- Il display visualizza il primo livello selezionato.
- Se non trova altri dati inseriti, la piastra di cottura si spegne automaticamente dopo 120 minuti.

Immissione dell'ora di spegnimento

Con il tasto TIMER è possibile limitare il tempo di cottura.

- Accendere l'apparecchio e selezionare un livello di potenza a caso.

- Premere quindi il tasto TIMER (1). L'indicatore luminoso di controllo sul tasto TIMER (1) lampeggia in continuo.

- Con i tasti -/+ impostare un'ora di spegnimento tra 1 e 199 minuti.

i NOTA:

• Premere per un breve lasso di tempo i tasti - o + , per spostare di un minuto.
• Tenere premuti i tasti - o + , per spostare di 10 minuti.
• Quando il tempo è stato impostato, il valore lampeggia per pochi secondi e poi rimane acceso.
• Durante il funzionamento a tempo, il visore passa tra livello di potenza e tempo rimanente.
• Al termine del tempo preimpostato la piastra di cottura si spegne automaticamente e risuona un segnale acustico.

Cancellare la durata

- Se si desidera cancellare gli orari impostati in precedenza, premere il tasto TIMER (1), l'indicatore luminoso di controllo si spegne.

Spegnimento automatico

- La piastra di cottura si spegne automaticamente dopo 120 minuti se entro questo lasso di tempo non sono stati immessi comandi sul relativo pannello. Questo spegnimento automatico serve alla Vostra sicurezza.

Spegnimento

- Premere il tasto ON/STANDBY (5).

i NOTA:

• La piastra di cottura viene riportata in standby. Eventualmente la ventola continua a funzionare ancora per un po'.
• Risuona un segnale e l'indicatore luminoso di controllo sul tasto ON/STANDBY (5) lampeggia.
• Appena la piastra di cottura si scalda, nel display lampeggia un „H“.

- Dopo di ciò staccate la spina.

- Prima di ritirare l'apparecchio lasciatelo raffreddare.

Selettore presenza pentole

L'apparecchio dispone di una funzione di riconoscimento della presenza di pentole. Dopo che la pentola è stata rimossa il piano ritorna alla condizione di pronto.

A tale riguardo siete pregati di osservare le seguenti avvertenze:

AVVISO:

• Dopo l'uso la piastra di cottura ad induzione deve essere spenta selezionando gli appositi tasti (ON/STANDBY) e non solo con il selettore presenza pentole.
• Pericolo di ustioni! Al termine del processo di cottura il calore irradiato può generare temperature pericolose sulla zona di cottura.

Pulizia

AVVISO:

• Staccare sempre la spina prima della pulizia!
- Attendere finché l'apparecchio è completamente raffreddato!
- In nessun caso immergere l'apparecchio in acqua per la pulizia. Ne potrebbe conseguire un corto circuito o incendio.

ATTENZIONE:

• Non usare pagliette o altri oggetti abrasivi.
- Per la pulizia non usare detersivi forti o abrasivi.

Piano di cottura in ceramica

• Eliminate resti di cibi quando sono ancora caldi con un panno umido o un panno di carta.
• Lavate il piano di cottura con una spugna morbida e un poi di acqua e asciugate poi a fondo con un panno morbido.
• Detergenti per superfici in vetroceramica: nel caso di resti bruciati siete pregati di servirVi di prodotti reperibili presso gli appositi reparti specializzati nei grandi magazzini specializzati.

Carcassa

• Dopo l'uso pulite la carcassa con un panno leggermente inumidito.
• Fate attenzione che non penetrino liquidi nei fori della carcassa. Ciò potrebbe danneggiare l'apparecchio o provocare una scossa elettrica.

Eliminazione dei guasti

• L'apparecchio non funziona e il display non si accende.

Rimedio:

Controllate l'allacciamento alla rete.

- Dopo che è stata selezionata la funzione di cotture e l'apparecchio è stato acceso viene emesso un segnale acustico.

Possibile causa:

Non è stata messa sul piano nessuna pentola o è stata collocata su di esso una pentola non idonea.

i NOTA:

Per ragioni di sicurezza l'apparecchio in tali casi passa dopo pochi secondi allo stato di pronto.

Rimedio:

Utilizzate una pentola adatta per piani di cottura ad induzione.

- Il piano di cottura si spegne improvvisamente durante il funzionamento.

Possibile causa:

La protezione contro le sovratemperature è intervenuta.

Rimedio:

Separate l'apparecchio dalla rete di alimentazione di energia elettrica e fatelo raffreddare per ca. 20 min. Rimettetelo poi in funzione.

Ulteriore causa:

Le feritoie di ventilazione sono coperte.

Rimedio:

Liberate le feritoie di ventilazione da corpi estranei.

Ulteriore causa:

La piastra di cottura è stata spenta automaticamente dopo 120 minuti.

Segnalazione dei guasti

Durante il funzionamento vengono visualizzati sul display i seguenti messaggi:

Messaggio
E1, E2,E4, E5,Eb, EC	In questo caso vi è un problema nel comando elettronico.
E3, E6 Sov	atemperatura. Vedi al capitolo sull'eliminazione dei guasti.
E7, E8 Sov	atensione o sottotensione.Controllate la rete di alimentazione elettrica!

Dati tecnici

Modello: EKI 5000 CB

Alimentazione rete: 220–240 V, 50/60 Hz

Consumo di energia: 2000 W

Classe di protezione: ...... II

Peso netto: 2,33 kg

Questo apparecchio è stato controllato sulla base di tutte le direttive CE attuali in vigore in questo settore, quali per esempio la normativa in materia di compatibilità elettromagnetica e la direttiva in materia di bassa tensione, ed è stato costruito conformemente alle norme di sicurezza più moderne.

Con riserva di apportare modifiche tecniche.

Significato del simbolo „Eliminazione“

Salvaguardare l'ambiente, gli elettrodomestici non vanno eliminati come rifiuti domestici.

Per l' eliminazione degli elettrodomestici, fare uso dei posti di raccolta previsti per questo tipo e porre quegli elettrodomestici che non sono più in uso.

Si contribuisce così ad evitare un effetto potenziale sull'ambiente e sulla salute, dovuto magari ad una eliminazione sbagliata.

Questo significa un contributo personale alla riutilizzazione, al riciclaggio e altre forme di utilizzazione di elettrodomestici ed apparecchi elettronici usati.

Si possono trovare le corrispondenti informazioni sugli appositi luoghi di raccolta, nelle amministrazioni dei comuni.
