BEDIENUNGSANLEITUNG EKI 5000 CB BOMANN

Bedienungsanleitung/Garantie

Übersicht der Bedienelemente ...... Seite 3

Bedienungsanleitung ...... Seite 4

Technische Daten ...... Seite 7

Garantiebedingungen ...... Seite 7

Indice

Übersicht der Bedienelemente

Overzicht van de bedieningselementen • Liste des différents éléments de commande Indicación de los elementos de manejo • Descrição dos elementos • Elementi di comando Overview of the Components • Przegląd elementów obsługi A kezelőelemek áttekintése • Огляд елементів управління

INDUCTION 1 2 3 4 5 TIMER - 180 + ° ON/STANDBY 6

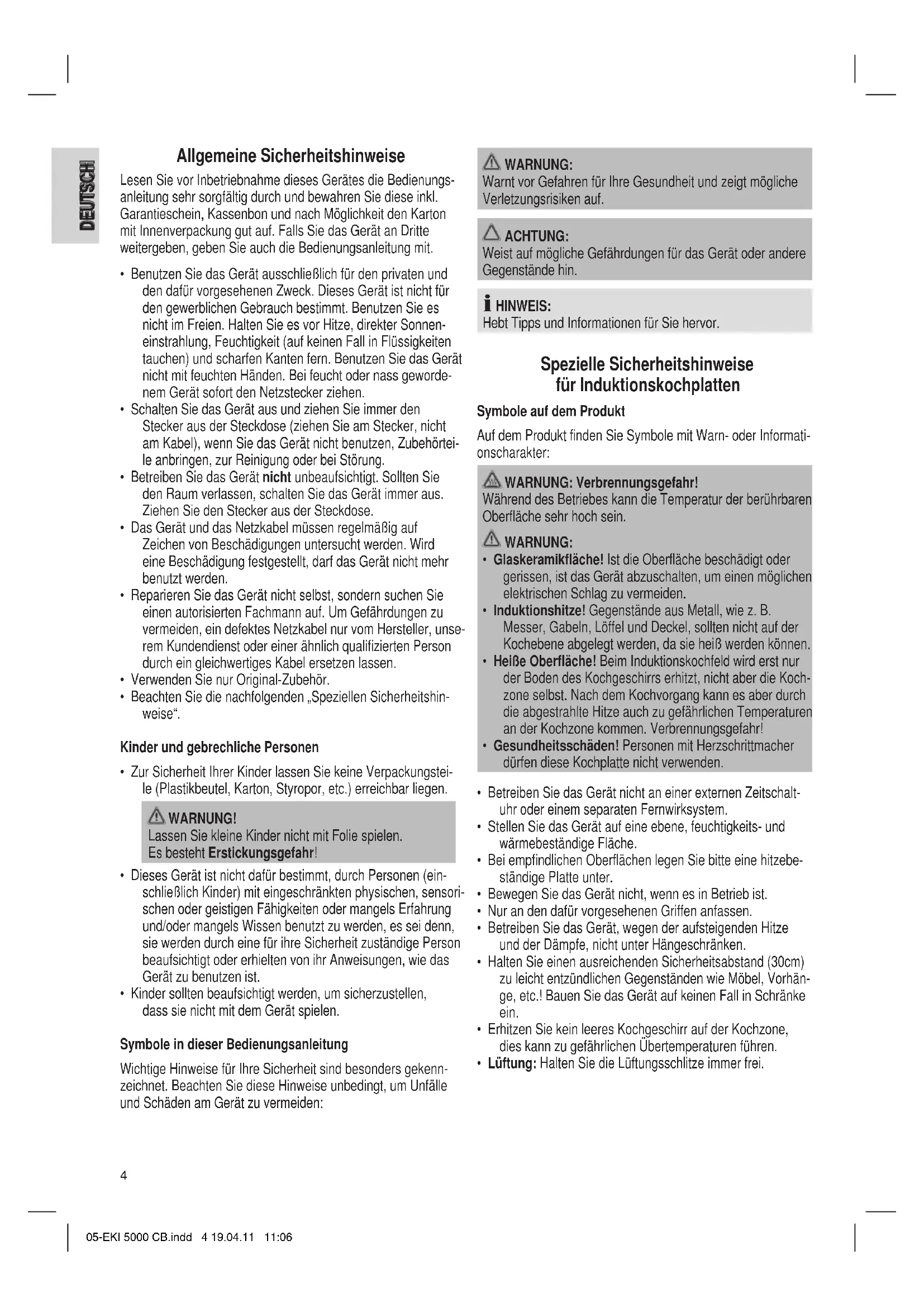

Allgemeine Sicherheitshinweise

Lesen Sie vor Inbetriebnahme dieses Gerätes die Bedienungsanleitung sehr sorgfältig durch und bewahren Sie diese inkl. Garantieschein, Kassenbon und nach Möglichkeit den Karton mit Innenverpackung gut auf. Falls Sie das Gerät an Dritte weitergeben, geben Sie auch die Bedienungsanleitung mit.

• Benutzen Sie das Gerät ausschließlich für den privaten und den dafür vorgesehenen Zweck. Dieses Gerät ist nicht für den gewerblichen Gebrauch bestimmt. Benutzen Sie es nicht im Freien. Halten Sie es vor Hitze, direkter Sonneneinstrahlung, Feuchtigkeit (auf keinen Fall in Flüssigkeiten tauchen) und scharfen Kanten fern. Benutzen Sie das Gerät nicht mit feuchten Händen. Bei feucht oder nass gewordenem Gerät sofort den Netzstecker ziehen.
• Schalten Sie das Gerät aus und ziehen Sie immer den Stecker aus der Steckdose (ziehen Sie am Stecker, nicht am Kabel), wenn Sie das Gerät nicht benutzen, Zubehörteile anbringen, zur Reinigung oder bei Störung.
• Betreiben Sie das Gerät nicht unbeaufsichtigt. Sollten Sie den Raum verlassen, schalten Sie das Gerät immer aus. Ziehen Sie den Stecker aus der Steckdose.
• Das Gerät und das Netzkabel müssen regelmäßig auf Zeichen von Beschädigungen untersucht werden. Wird eine Beschädigung festgestellt, darf das Gerät nicht mehr benutzt werden.
• Reparieren Sie das Gerät nicht selbst, sondern suchen Sie einen autorisierten Fachmann auf. Um Gefährdungen zu vermeiden, ein defektes Netzkabel nur vom Hersteller, unserem Kundendienst oder einer ähnlich qualifizierten Person durch ein gleichwertiges Kabel ersetzen lassen.
• Verwenden Sie nur Original-Zubehör.
• Beachten Sie die nachfolgenden „Speziellen Sicherheitshinweise“.

Kinder und gebrechliche Personen

- Zur Sicherheit Ihrer Kinder lassen Sie keine Verpackungsteile (Plastikbeutel, Karton, Styropor, etc.) erreichbar liegen.

WARNUNG!

Lassen Sie kleine Kinder nicht mit Folie spielen. Es besteht Erstickungsgefahr!

• Dieses Gerät ist nicht dafür bestimmt, durch Personen (einschließlich Kinder) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden, es sei denn, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist.
• Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen.

Symbole in dieser Bedienungsanleitung

Wichtige Hinweise für Ihre Sicherheit sind besonders gekennzeichnet. Beachten Sie diese Hinweise unbedingt, um Unfälle und Schäden am Gerät zu vermeiden:

WARNUNG:

Warnt vor Gefahren für Ihre Gesundheit und zeigt mögliche Verletzungsrisiken auf.

ACHTUNG:

Weist auf mögliche Gefährdungen für das Gerät oder andere Gegenstände hin.

HINWEIS:

Hebt Tipps und Informationen für Sie hervor.

Spezielle Sicherheitshinweise für Induktionskochplatten

Symbole auf dem Produkt

Auf dem Produkt finden Sie Symbole mit Warn- oder Informationscharakter:

WARNUNG: Verbrennungsgefahr!

Während des Betriebes kann die Temperatur der berührbaren Oberfläche sehr hoch sein.

WARNUNG:

• Glaskeramikfläche! Ist die Oberfläche beschädigt oder gerissen, ist das Gerät abzuschalten, um einen möglichen elektrischen Schlag zu vermeiden.
• Induktionshitze! Gegenstände aus Metall, wie z. B. Messer, Gabeln, Löffel und Deckel, sollten nicht auf der Kochebene abgelegt werden, da sie heiß werden können.
• Heiße Oberfläche! Beim Induktionskochfeld wird erst nur der Boden des Kochgeschirrs erhitzt, nicht aber die Kochzone selbst. Nach dem Kochvorgang kann es aber durch die abgestrahlte Hitze auch zu gefährlichen Temperaturen an der Kochzone kommen. Verbrennungsgefahr!

• Gesundheitsschäden! Personen mit Herzschrittmacher dürfen diese Kochplatte nicht verwenden.

• Betreiben Sie das Gerät nicht an einer externen Zeitschaltuhr oder einem separaten Fernwirksystem.

• Stellen Sie das Gerät auf eine ebene, feuchtigkeits- und wärmebeständige Fläche.
• Bei empfindlichen Oberflächen legen Sie bitte eine hitzebeständige Platte unter.
• Bewegen Sie das Gerät nicht, wenn es in Betrieb ist.
• Nur an den dafür vorgesehenen Griffen anfassen.
• Betreiben Sie das Gerät, wegen der aufsteigenden Hitze und der Dämpfe, nicht unter Hängeschränken.
• Halten Sie einen ausreichenden Sicherheitsabstand (30cm) zu leicht entzündlichen Gegenständen wie Möbel, Vorhänge, etc.! Bauen Sie das Gerät auf keinen Fall in Schränke ein.
• Erhitzen Sie kein leeres Kochgeschirr auf der Kochzone, dies kann zu gefährlichen Übertemperaturen führen.
• Lüftung: Halten Sie die Lüftungsschlitze immer frei.

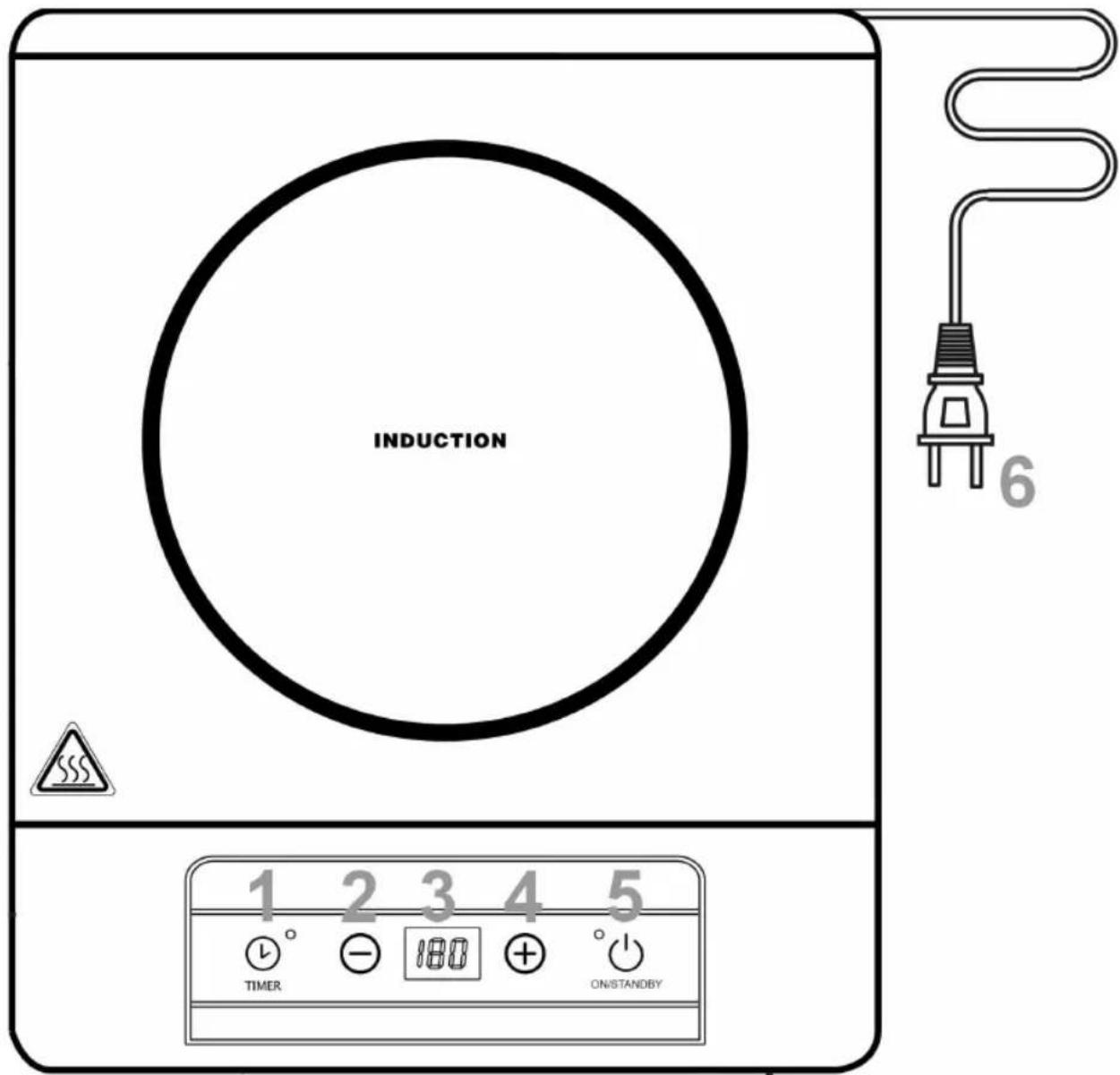

Übersicht der Bedienelemente

1 TIMER Taste (Zeiten einstellen) mit Kontrollampe
2 „-“ Taste (Leistung niedriger)
3 Display
4 „+“ Taste (Leistung höher)
5 ON/STANDBY (Ein-/Bereitschaftstaste)
6 Netzkabel

Allgemeines

Kochen mit Induktion

Beim Kochen mit Induktion entsteht die Hitze mittels magnetischer Kräfte erst dann, wenn ein Topf oder eine Pfanne mit magnetisierbarem Boden auf eine eingeschaltete Kochzone gestellt wird. Dabei wird nur der Boden des Kochgeschirrs erhitzt, nicht aber die Kochzone selbst. Unterhalb der Glaskeramik befindet sich die Induktionsspule. Wird sie mit Strom versorgt, entsteht ein Magnetfeld, das im Topfboden Wirbel erzeugt. Hierdurch wird eine Erhitzung des Bodens bewirkt. Das spart Energie, da die Wärme ausschließlich dort entsteht, wo sie gebraucht wird.

Welches Kochgeschirr kann ich verwenden?

Für Induktionskochplatten werden Töpfe bzw. Topfböden aus magnetisierbarem Material benötigt. Kochgeschirr wird heutzutage mit dem Hinweis Induktionsherd geeignet versehen.

Grundsätzlich können Sie alle eisenhaltigen Kochgeschirre verwenden, ob diese auch magnetisierbar sind, zeigt Ihnen ein kurzer Versuch:

Stellen Sie den fraglichen Topf auf. Ertönt ein Signal nachdem die Kochfunktion gewählt und das Gerät eingeschaltet wurde, ist der Topf untauglich.

i HINWEIS:

Aus Sicherheitsgründen schaltet das Gerät nach wenigen Sekunden in den Bereitschaftszustand.

Diese Materialien können Sie als Kochgeschirr nicht verwenden:

Ton, Glas oder Aluminium.

Diese Töpfe können Sie nicht verwenden:

Töpfe mit rundem Boden.

Töpfe deren Durch- messer am Boden kleiner als 12cm ist.

Töpfe die auf Füßen stehen.

Elektrischer Anschluss

Anschlusswert

Insgesamt kann die Kochplatte eine Leistung von 2000 W aufnehmen. Bei diesem Anschlusswert empfiehlt sich eine getrennte Zuleitung mit einer Absicherung über einen 16A Haushaltsschutzschalter.

△ ACHTUNG: ÜBERLASTUNG!

Benutzen Sie keine Verlängerungsleitungen oder Mehrfachsteckdosen, da dieses Gerät zu leistungsstark ist.

Anschluss

• Bevor Sie den Netzstecker in die Steckdose stecken, prüfen Sie, ob die Netzspannung, die Sie benutzen wollen, mit der des Gerätes übereinstimmt. Die Angaben dazu finden Sie auf dem Typenschild.
• Schließen Sie das Gerät nur an eine vorschriftsmäßig installierte Schutzkontakt-Steckdose, 230V/50Hz an.

Bestimmungsgemäßer Gebrauch

• Dieses Gerät dient zum Zubereiten von Speisen in Induktionskochgeschirr.
• Wenn das Gerät nicht bestimmungsgemäß gebraucht oder falsch bedient wird, kann für daraus entstehende Schäden keine Haftung übernommen werden!

Inbetriebnahme

• Bereitschaftszustand: Nachdem Sie den Stecker eingesteckt haben, geht die Kochplatte in den Bereitschaftszustand. Ein Signal ertönt und die Kontrolllampe an der Taste ON/STANDBY (5) blinkt. Das Display zeigt „L“ für „LOW“ (niedrige Temperatur).
• Stellen Sie einen geeigneten Topf auf die Kochzone.
• Drücken Sie die Taste ON/STANDBY (5), um den Kochbetrieb zu starten. Die Kontrolllampe an der Taste ON/STANDBY (5) leuchtet kontinuierlich.

Leistung der Kochplatte wählen

- Drücken Sie die Tasten -/+ (2/4) wiederholt, um eine Leistung zwischen 1 und 9 auszuwählen.

i HINWEIS:

• Die Kochplatte startet immer in der Stufe P(OWER) 7.
- Im Display wird Ihnen die gewählte Stufe angezeigt.
- Findet keine weitere Eingabe statt, wird die Kochplatte automatisch nach 120 Minuten abgeschaltet.

Abschaltzeit eingeben

Mit der Taste TIMER können Sie die Kochzeit begrenzen.

• Schalten Sie das Gerät ein und wählen Sie eine beliebige Leistungsstufe aus.
• Drücken Sie dann die Taste TIMER (1). Die Kontrolllampe an der Taste TIMER (1) leuchtet kontinuierlich.
• Stellen Sie mit den Tasten -/+ eine Abschaltzeit zwischen 1 und 199 Minuten ein.

i HINWEIS:

• Drücken Sie die Tasten - oder + kurz, um die Zeit um eine Minute zu verstellen.
• Halten Sie die Tasten - oder + gedrückt und die Zeit springt um 10 Minuten.
• Haben Sie die Zeit eingestellt, blinkt der Wert für wenige Sekunden und leuchtet dann kontinuierlich.
• Während des zeitgesteuerten Betriebs wechselt die Anzeige zwischen Leistungsstufe und Restlaufzeit.
• Nach Ablauf der voreingestellten Zeit wird die Kochplatte automatisch ausgeschaltet und ein Signal ertönt.

Zeit löschen

- Möchten Sie die voreingestellten Zeiten löschen, drücken Sie die Taste TIMER (1), die Kontrollleuchte erlischt.

Automatische Abschaltung

• Die Kochplatte schaltet sich nach 120 Minuten selbstständig ab, wenn in dieser Zeit am Bedienfeld keine Eingabe gemacht wurde. Diese Schaltung dient Ihrer Sicherheit.

Ausschalten

- Drücken Sie die Taste ON/STANDBY (5).

i HINWEIS:

• Die Kochplatte wird aus dem Betriebszustand in den Bereitschaftszustand zurückgeschaltet. Ggf. läuft der Lüfter noch eine Zeit nach.
• Ein Signal ertönt und die Kontrolllampe an der Taste ON/STANDBY (5) blinkt.
• Solange die Kochplatte heiß ist, blinkt im Display ein „H“.

- Ziehen Sie anschließend den Netzstecker.

- Bevor Sie das Gerät wegräumen, lassen Sie es abkühlen.

Topferkennung

Das Gerät verfügt über eine Topferkennung. Die Platte wird, nachdem der Topf weggenommen wurde, in den Bereitschaftszustand zurückgeschaltet.

Bitte beachten Sie hierzu folgende Hinweise:

WARNING:

• Nach dem Gebrauch ist die Kochplatte durch ihre Regel- und Steuereinrichtungen (ON/STANDBY Taste) auszuschalten und nicht allein durch die Topferkennung.
• Verbrennungsgefahr! Nach dem Kochvorgang kann es durch die abgestrahlte Hitze zu gefährlichen Temperaturen an der Kochzone kommen.

Reinigung

WARNING:

• Ziehen Sie immer den Netzstecker vor der Reinigung!
• Warten Sie bis das Gerät vollständig abgekühlt ist!
• Das Gerät auf keinen Fall zum Reinigen in Wasser tauchen. Es könnte zu einem elektrischen Schlag oder Brand führen.

ACHTUNG:

• Benutzen Sie keine Drahtbürste oder andere scheuernde Gegenstände.
• Benutzen Sie keine scharfen oder scheuernden Reinigungsmittel.

Keramik-Kochfeld

• Beseitigen Sie Speiserückstände noch im warmen Zustand mit einem feuchten Tuch oder einem Papiertuch.
• Waschen Sie das Kochfeld mit einem weichen Schwamm und etwas Wasser ab und trocknen Sie mit einem weichen Tuch gründlich nach.
• Reinigungsmittel für Glaskeramikflächen: Bei einge-brannten Resten bedienen Sie sich bitte mit Produkten aus den Fachabteilungen der Warenhäuser.

Gehäuse

• Reinigen Sie das Gehäuse nach der Benutzung mit einem leicht feuchten Tuch.
• Achten Sie darauf, dass keine Flüssigkeit in Gehäuseöffnungen dringt. Dies könnte das Gerät beschädigen oder zu einem elektrischen Schlag führen.

Störungsbehebung

- Gerät ist ohne Funktion, ohne Anzeige.

Abhilfe:

Überprüfen Sie den Netzanschluss.

- Es ertönt ein Signal nachdem die Kochfunktion gewählt und das Gerät eingeschaltet wurde.

Mögliche Ursache:

Es wurde kein oder ein untauglicher Topf aufgesetzt.

i HINWEIS:

Aus Sicherheitsgründen schaltet das Gerät nach wenigen Sekunden in den Bereitschaftszustand.

Abhilfe: Stellen Sie einen für Induktionskochfelder geeigneten Topf auf.

• Die Kochplatte schaltet sich plötzlich während des Betriebes aus.

Mögliche Ursache:

Der Übertemperaturschutz hat angesprochen.

Abhilfe:

Trennen Sie das Gerät vom Stromnetz und lassen Sie es für ca. 20 min. abkühlen. Nehmen Sie dann den Betrieb wieder auf.

Weitere Ursache:

Die Lüftungsschlitze sind verdeckt.

Abhilfe:

Befreien Sie die Lüftungsschlitze von Fremdkörpern.

Weitere Ursache:

Die Kochplatte wurde nach 120 Minuten automatisch abgeschaltet.

Störungsmeldungen

Während des Betriebs erscheinen im Display folgende Meldungen:

Meldung
E1,E2,E4,E5,Eb,EC	In diesem Fall gibt es ein Problem in der elektro-nischen Steuerung. Senden Sie das Gerät mit einer Fehlerbeschreibung an unser Servicecenter.
E3,E6 Übertemperatur. Siehe weiter unter Störungsbe-hebung.
E7,E8 Überspannung oder Unterspannung.Überprüfen Sie das Stromnetz!

Technische Daten

Modell: EKI 5000 CB

Spannungsversorgung: 220-240 V, 50/60 Hz

Leistungsaufnahme: 2000 W

Schutzklasse: ......II

Nettogewicht: 2,33 kg

Technische Änderungen vorbehalten!

Konformitätserklärung

Hiermit erklärt die Firma C. Bomann GmbH, dass sich das Gerät EKI 5000 CB in Übereinstimmung mit den grundlegenden Anforderungen, der europäischen Richtlinie für elektromagnetische Verträglichkeit (2004/108/EG) und der Niederspannungsrichtlinie (2006/95/EG) befindet.

Garantiebedingungen

1. Gegenüber Verbrauchern gewähren wir bei privater Nutzung des Geräts eine Garantie von 24 Monaten ab Kaufdatum.

Ist das Gerät zur gewerblichen Nutzung geeignet, gewähren wir beim Kauf durch Unternehmer für das Gerät eine Garantie von 12 Monaten.

Die Garantiezeit für Verbraucher reduziert sich auf 12 Monate, sofern sie ein zur gewerblichen Nutzung geeignetes Gerät – auch teilweise – gewerblich nutzen.

1. Voraussetzung für unsere Garantieleistungen sind der Kauf des Geräts in Deutschland bei einem unserer Vertragshändler sowie die Übersendung einer Kopie des Kaufbelegs und dieses Garantiescheins an uns.

Befindet sich das Gerät zum Zeitpunkt des Garantiefalls im Ausland, muss es auf Kosten des Käufers uns zur Erbringung der Garantieleistungen zur Verfügung gestellt werden.

1. Mängel müssen innerhalb von 14 Tagen nach Erkennbarkeit uns gegenüber schriftlich angezeigt werden. Besteht der Garantieanspruch zu Recht, entscheiden wir, auf welche Art der Schaden/Mangel behoben werden soll, ob durch Reparatur oder durch Austausch eines gleichwertigen Geräts.
2. Garantieleistungen werden nicht für Mängel erbracht, die auf der Nichtbeachtung der Gebrauchsanweisung, unsachgemäßer Behandlung oder normaler Abnutzung des Geräts beruhen. Garantieansprüche sind ferner ausgeschlossen für leicht zerbrechliche Teile, wie zum Beispiel Glas oder Kunststoff. Schließlich sind Garantieansprüche ausgeschlossen, wenn nicht von uns autorisierte Stellen Arbeiten an dem Gerät vornehmen.
3. Durch Garantieleistungen wird die Garantiezeit nicht verlängert. Es besteht auch kein Anspruch auf neue Garantieleistungen. Diese Garantieerklärung ist eine freiwillige Leistung von uns als Hersteller des Geräts. Die gesetzlichen Gewährleistungsrechte (Nacherfüllung, Rücktritt, Schadensersatz und Minderung) werden durch diese Garantie nicht berührt.

Stand 03 2008

Garantieabwicklung

Sollte Ihr Gerät innerhalb der Garantiezeit einen Mangel aufweisen, bitten wir Sie, uns Ihren Garantieanspruch mitzuteilen.

Die schnellste und komfortabelste Möglichkeit ist die Anmeldung über unser SLI (Service Logistik International) Internet-Service-portal.

www.sli24.de

Sie können sich dort direkt anmelden und erhalten alle Informationen zur weiteren Vorgehensweise Ihrer Reklamation.

Über einen persönlichen Zugangscode, der Ihnen direkt nach Ihrer Anmeldung per E-Mail übermittelt wird, können Sie den Bearbeitungsablauf Ihrer Reklamation auf unserem Serviceportal online verfolgen.

Alternativ können Sie uns den Servicefall per E-Mail

[e-mail]

oder per Fax

0 21 52 - 20 06 15 97

mitteilen.

Bitte teilen Sie uns Ihren Namen, Vornamen, Straße, Hausnummer, PLZ und Wohnort, Telefon-Nummer, soweit vorhanden, Fax-Nummer und E-Mail-Adresse mit. Im Weiteren benötigen wir die Typenbezeichnung des reklamierten Gerätes, eine kurze Fehlerbeschreibung, das Kaufdatum und den Händler, bei dem Sie das Neugerät erworben haben.

Nach Prüfung Ihres Garantieanspruches erhalten Sie von uns einen fertig ausgefüllten Versandaufkleber. Sie brauchen diesen Aufkleber nur noch auf die Verpackung Ihres gut verpackten Gerätes zu kleben und das Paket bei der nächsten Annahmestelle der Deutschen Post / DHL abzugeben. Der Versand erfolgt für Sie kostenlos an unser Servicecenter bzw. Servicepartner.

Bitte fügen Sie dem Paket eine Kopie Ihres Kaufbeleges (Kassenbon, Rechnung, Lieferschein) sowie eine kurze Fehlerbeschreibung bei.

Ohne den Garantienachweis (Kaufbeleg) kann Ihre Reklamation nicht kostenfrei bearbeitet werden.

Bitte nehmen Sie in keinem Fall eine unfreie Einsendung Ihres Gerätes vor. Bei unfreien Lieferungen entfällt Ihr Anspruch auf Garantieleistungen.

C. Bomann GmbH

Heinrich-Horten-Str. 17

Bedeutung des Symbols „Mülltonne“

Schonen Sie unsere Umwelt, Elektrogeräte gehören nicht in den Hausmüll.

Nutzen Sie die für die Entsorgung von Elektrogeräten vorgesehenen Sammelstellen und geben dort Ihre Elektrogeräte ab, die Sie nicht mehr benutzen werden.

Sie helfen damit die potenziellen Auswirkungen, durch falsche Entsorgung, auf die Umwelt und die menschliche Gesundheit zu vermeiden.

Sie leisten damit Ihren Beitrag zur Wiederverwertung, zum Recycling und zu anderen Formen der Verwertung von Elektro- und Elektronik-Altgeräten.

Informationen, wo die Geräte zu entsorgen sind, erhalten Sie über Ihre Kommunen oder die Gemeindeverwaltungen.
