Munet Link PMN400 - Sistema hi-fi PEAQ - Manual de utilização gratuito

Tipo de produto	Sistema de som sem fio multiroom (receptor de áudio)
Alimentação	Adaptador de energia 9V, 1A (entrada 100-240V~, 50/60Hz)
Conectividades	WiFi 802.11b/g, Bluetooth 2.1+EDR (AVRCP 1.0, A2DP 1.0), AUX IN (3,5 mm), Saída Line Out RCA (L/R), Saída digital óptica S/PDIF, Porta USB 5V/500mA (atualização)
Número máximo de dispositivos	Até 14 alto-falantes Munet em rede WiFi (a 256 kbit/s)
Resposta de frequência	20 Hz - 20 kHz
Relação sinal/ruído	≥ 90 dB
Sensibilidade de entrada	580 mV (L/R)
Alcance Bluetooth	Até 10 metros (em espaço livre)
Requisitos do sistema	iOS 5.0 ou posterior, Android 10.1 ou posterior
Indicadores luminosos	LED multicolorido indicando os estados: inicialização (vermelho piscando), conexão WiFi (azul piscando), conexão Bluetooth (azul 3 piscadas), standby (roxo fixo), atualização (roxo piscando rápido), etc.
Conteúdo da embalagem	1x Munet Link, 1x adaptador de energia, 1x estojo, 1x cabo de áudio 3,5 mm, 2x cabo de áudio Line Out, 1x guia de início rápido, 1x manual do usuário, 1x cartão de garantia
Aplicativo dedicado	Munet App (iOS e Android)
Uso pretendido	Doméstico, apenas em interior
Manutenção e limpeza	Desligue a alimentação antes da limpeza. Use um pano seco e macio. Não mergulhe em água nem use produtos líquidos.
Instruções de segurança	Leia atentamente o manual. Não abra o gabinete. Use apenas o adaptador fornecido. Evite umidade e fontes de calor. Desligue em caso de não uso prolongado.
Peças sobressalentes e reparabilidade	As reparações devem ser realizadas por pessoal qualificado. Contate o revendedor para qualquer substituição.
Ambiente	Temperado, não tropical

Perguntas frequentes - Munet Link PMN400 PEAQ

Como conectar o Munet Link via WiFi?

Conecte o adaptador de energia e os cabos de áudio. Ative o WiFi na sua fonte de áudio, conecte-se à rede temporária "My Munet xxxxxx", em seguida, abra a página de configuração (iOS automático, Android via 192.168.1.1). Escolha sua rede WiFi, digite a senha e clique em "Save". Em seguida, baixe o aplicativo Munet App para controlar o dispositivo.

Como conectar via Bluetooth?

Conecte o adaptador de energia e os cabos de áudio. Ative o Bluetooth na sua fonte de áudio (telefone, tablet), procure dispositivos, selecione "My Munet xxxxxx" e confirme a conexão. Se solicitado, insira a senha 0000. Apenas uma conexão Bluetooth é possível por vez.

O que significam os indicadores luminosos?

O LED indica o estado: vermelho piscando = inicialização; vermelho fixo = desligado; azul piscando = conexão WiFi em andamento; azul fixo = conectado ao WiFi; azul 3 piscadas = conectado via Bluetooth; roxo fixo = standby; roxo piscando rápido = atualização de software; roxo 2 piscadas = volume mínimo/máximo; roxo 3 piscadas = identificação via aplicativo.

Como adicionar outro alto-falante Munet à rede?

Repita as etapas de conexão WiFi para cada novo dispositivo. Conecte-se à rede temporária do novo dispositivo, configure-o na mesma rede WiFi que o primeiro e use o aplicativo Munet App para agrupá-los e transmitir música simultaneamente.

Posso usar o Munet Link sem o aplicativo?

Sim, para conexões com fio (AUX IN) e Bluetooth, o aplicativo não é necessário. Para a conexão WiFi, a configuração inicial requer um navegador da web, mas o aplicativo é recomendado para gerenciamento multiroom. A transmissão contínua via WiFi é possível sem aplicativo, uma vez configurado.

Como redefinir o Munet Link?

O manual não descreve um botão de redefinição. Em caso de problema, desconecte o adaptador de energia por 30 segundos e reconecte. Se o problema persistir, entre em contato com o suporte ao cliente. Uma atualização de software também pode resolver alguns problemas.

Qual é o alcance máximo do Bluetooth?

O alcance Bluetooth é de aproximadamente 10 metros em espaço livre. Paredes, móveis e outros obstáculos podem reduzir esse alcance. Para uma conexão ideal, coloque os dispositivos próximos um do outro.

Como atualizar o software do Munet Link?

A atualização é feita através do aplicativo Munet App ou automaticamente quando uma nova versão está disponível. Durante a atualização, o LED pisca em roxo rapidamente. Não desconecte a alimentação nem a conexão de Internet por pelo menos 10 minutos.

O que fazer se a conexão WiFi falhar?

Verifique se o roteador WiFi está ligado e se a senha digitada está correta. Se a rede não aparecer na lista, pressione "Refresh". Certifique-se de que sua fonte de áudio está conectada à rede temporária do Munet. Você também pode reiniciar o roteador e o Munet Link.

Como limpar o Munet Link?

Desconecte o adaptador de energia antes de qualquer limpeza. Use um pano seco, macio e que não solte fiapos para limpar a superfície. Não use produtos de limpeza líquidos ou abrasivos. Evite que a umidade entre nas aberturas do dispositivo.

MANUAL DE UTILIZADOR Munet Link PMN400 PEAQ

1x MUNET LINK
1x Adaptador de potência
1x Bolsa
1x Cabo áudio (3,5 mm)
2x Cabo áudio (Line Out)
1x Guia de Iniciação Rápida
1x Manual de Instruções
1x Cartão de garantia

Utilização prevista

Este MUNET LINK permite que a sua aparelhagem de casa faça parte de uma rede sem fios de modo a que a consiga gerir o mesmo através da rede sem fio e com o iOS/Android.


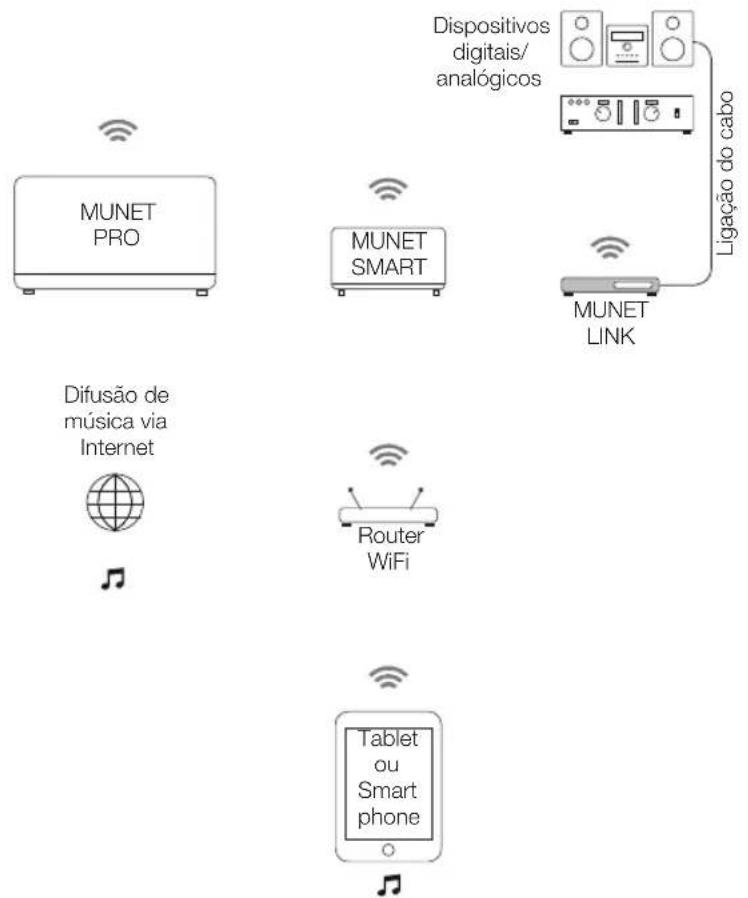

Exemplo de configuração

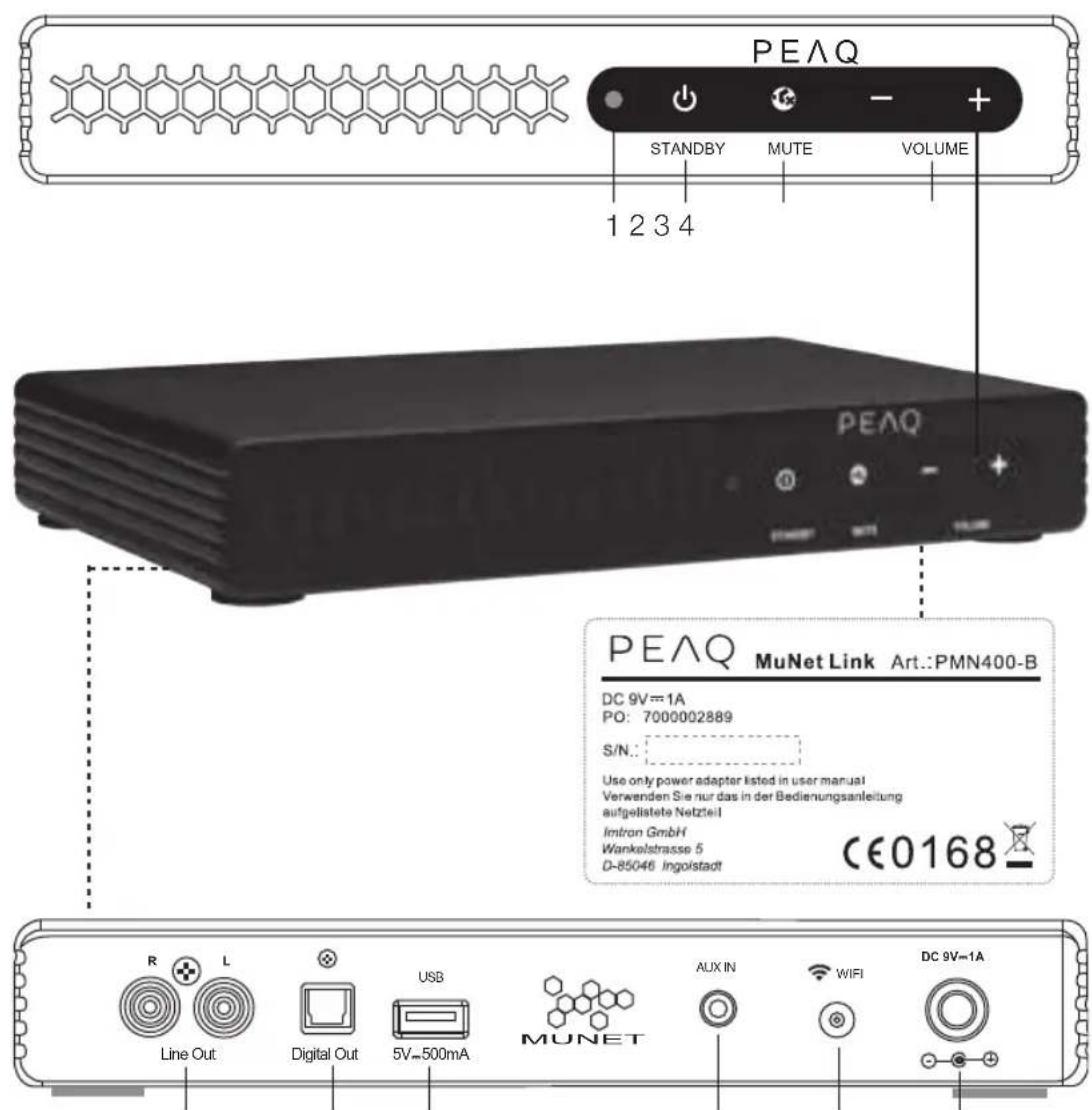

Componentes

1. Luz indicadora
2. Tecla Standby
3. Tecla Mute
4. Tecla Volume +/-
5. Line Out R/L

6. Digital Out

7. Entrada USB 5 V === 500 mA (para actualização de software)

8. Entrada AUX IN
9. Botão WiFi
10. Entrada de potência

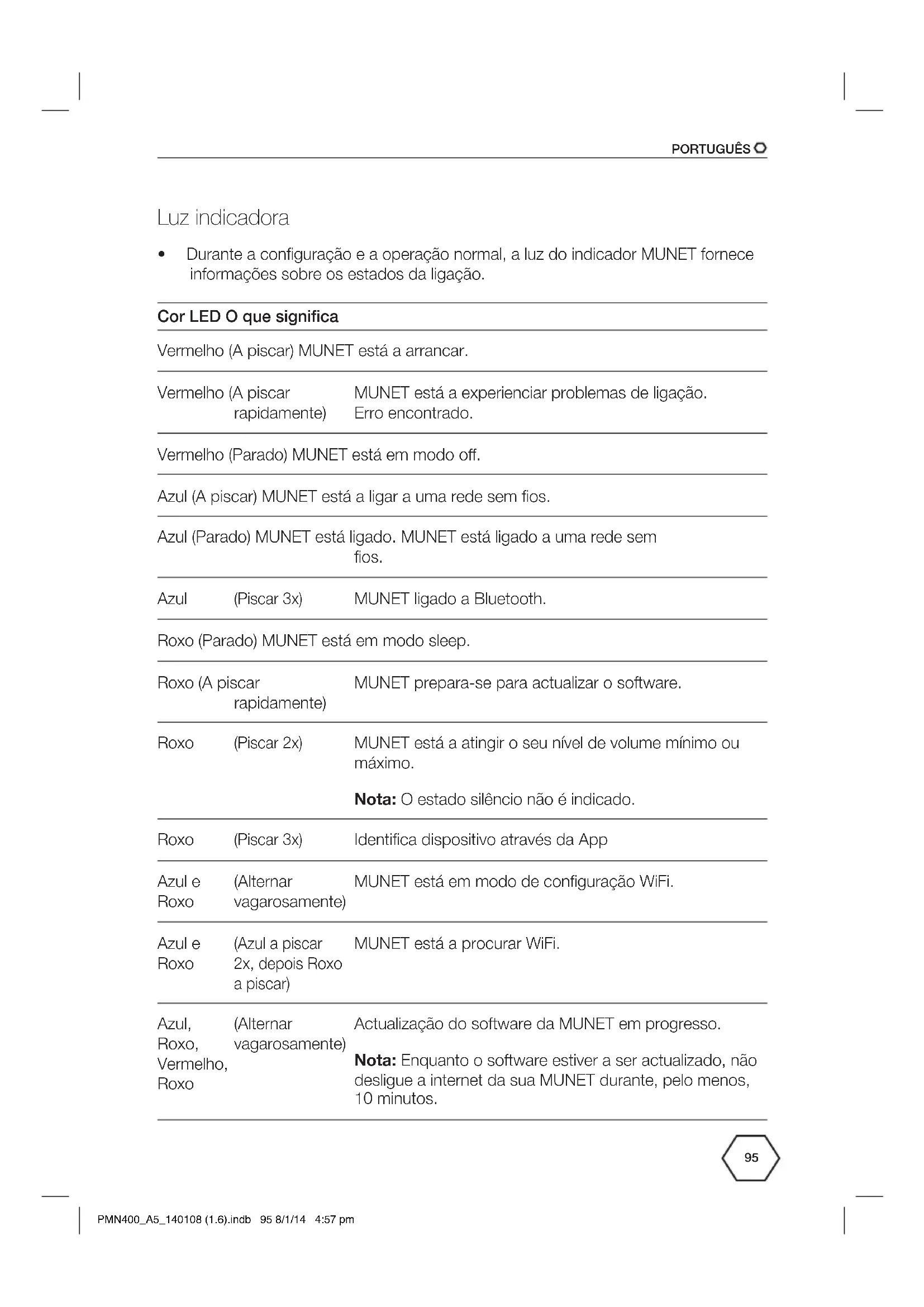

Luz indicadora

- Durante a configuração e a operação normal, a luz do indicador MUNET fornece informações sobre os estados da ligação.

Cor LED O que significa

Vermelho (A piscar) MUNET está a arrancar.

Vermelho (A piscar rapidamente)

MUNET está a experienciar problemas de ligação. Erro encontrado.

Vermelho (Parado) MUNET está em modo off.

Azul (A piscar) MUNET está a ligar a uma rede sem fios.

Azul (Parado) MUNET está ligado. MUNET está ligado a uma rede sem fios.

Azul

(Piscar 3x)

MUNET ligado a Bluetooth.

Roxo (Parado) MUNET está em modo sleep.

Roxo (A piscar rapidamente)

MUNET prepara-se para actualizar o software.

Roxo

(Piscar 2x)

MUNET está a atingir o seu nível de volume mínimo ou máximo.

Nota: O estado silêncio não é indicado.

Roxo

(Piscar 3x)

Identifica dispositivo através da App

Azul e Roxo

(Alternar vagarosamente)

MUNET está em modo de configuração WiFi.

Azul e Roxo

(Azul a piscar 2x, depois Roxo a piscar)

MUNET está a procurar WiFi.

Azul,

(Alternar

Actualização do software da MUNET em progresso.

Nota: Enquanto o software estiver a ser actualizado, não desligue a internet da sua MUNET durante, pelo menos, 10 minutos.

Modos de ligação

- A MUNET pode facilmente ser ligado a uma fonte áudio externa através de 3 formas diferentes. Com ligação com fios ou Bluetooth, o MUNET pode agir como uma fonte de áudio. Em condições de configuração ideais, entre elas, com uma ligação WiFi adequada, até 14 colunas MUNET podem transmitir música em qualquer parte da sua casa.

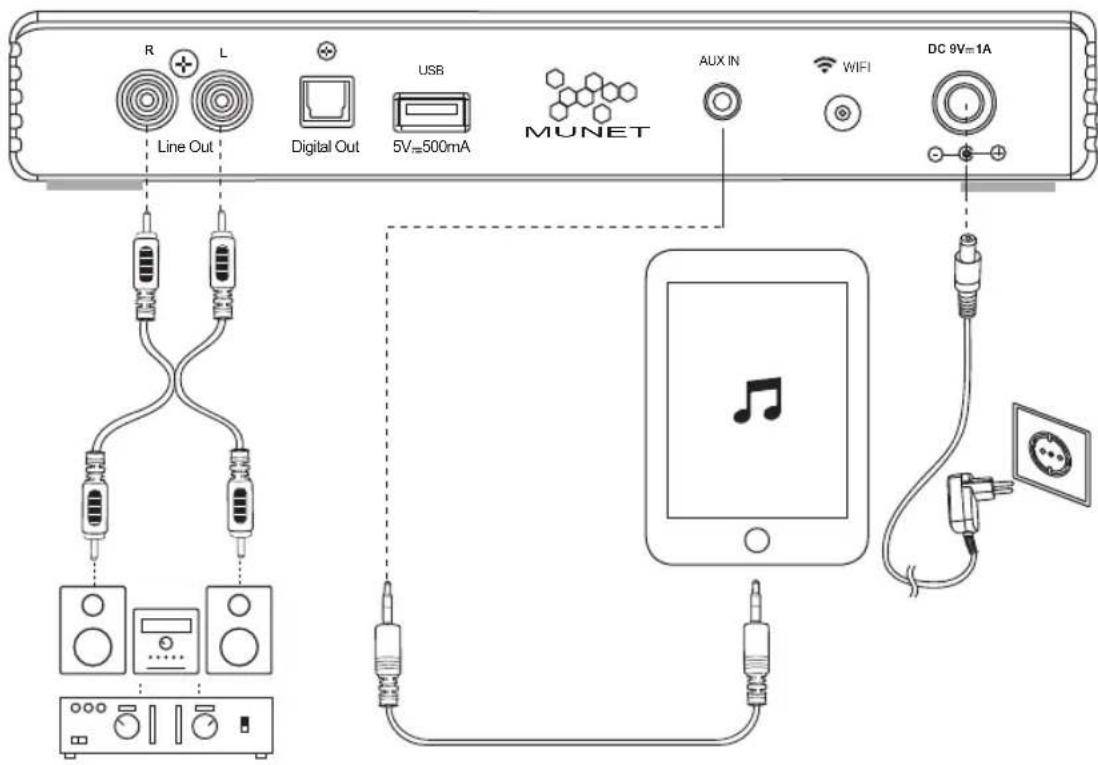

Ligação com fios

1. Ligue o adaptador fornecido à entrada de potência. Ligue o adaptador a uma ficha eléctrica adequada.

2. Ligue os cabos áudio fornecidos às saídas Line Out D/E e a uma fonte de potência (por exemplo, à sua aparelhagem).

3. Ligue o cabo de áudio fornecido à entrada AUX IN e a uma fonte de áudio externa (por exemplo, telemóvel).

4. Começa a tocar música a partir de uma fonte de áudio.

Nota:

- Não é necessária qualquer instalação da App Munet.

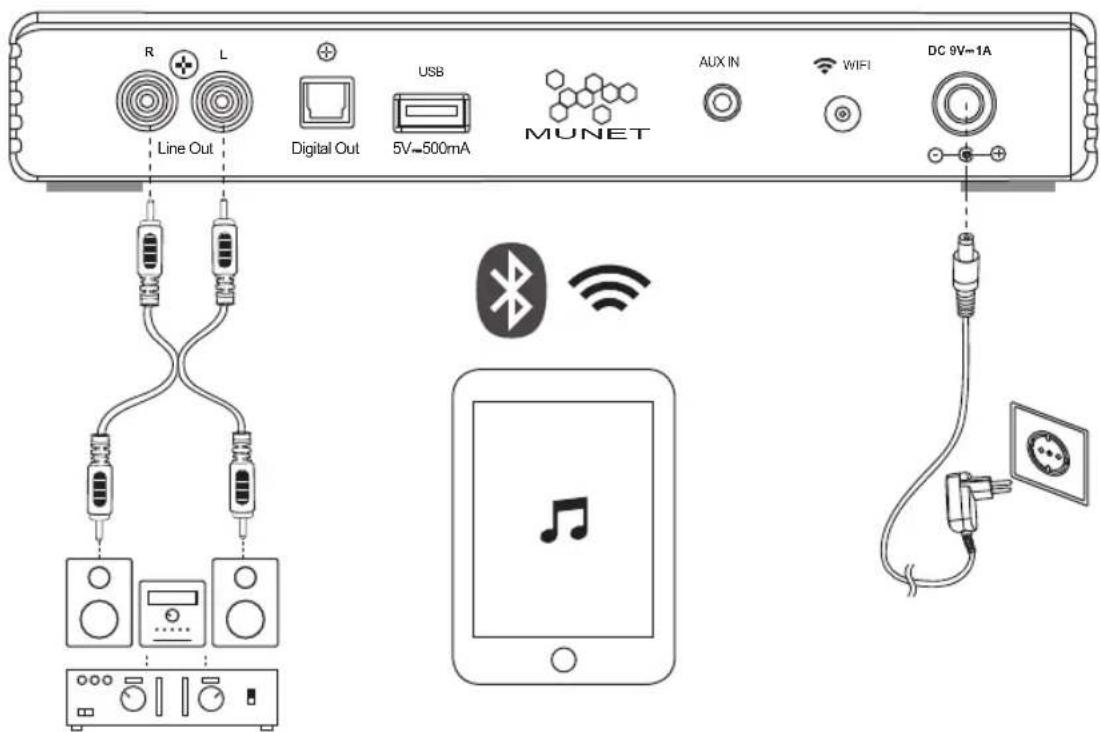

Ligação Bluetooth

1. Ligue o adaptador fornecido à entrada de potência. Ligue o adaptador a uma ficha eléctrica adequada.
2. Ligue os cabos áudio fornecidos às saídas Line Out D/E e a uma fonte de potência (por exemplo, à sua aparelhagem).
3. Active o Bluetooth na fonte de áudio (por exemplo, telemóvel). Pesquise dispositivos e seleccione "My Munet xxxxxx *".
4. Estabeleça ligação. Se necessário, introduza a palavra-passe 0000.
5. Se necessário, seleccione "My Munet xxxxxx * " como dispositivo de saída de áudio.

Notas:

• Não é necessária qualquer instalação da App Munet.
• Só é possível uma ligação Bluetooth de cada vez.
• De modo a ligar outra fonte de áudio ao Bluetooth, o dispositivo anteriormente ligado deverá ser desligado.
  * Para "xxxxxx" utilize o endereço WiFi Mac da coluna individual.

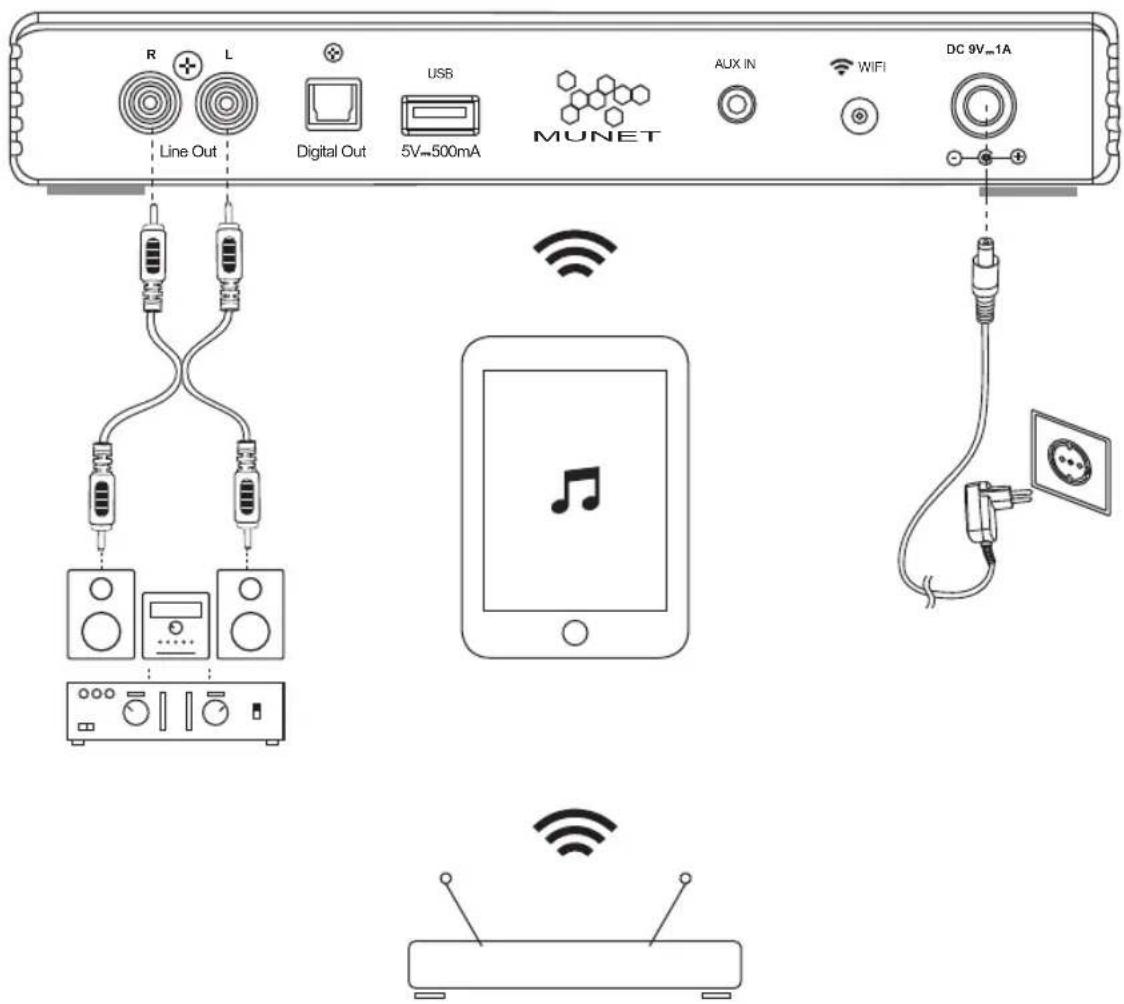

Ligação WiFi

Preparação!

1. Coloque o MUNET LINK ao alcance do seu router WiFi.
2. Ligue o transformador fornecido à entrada de potência. Ligue o adaptador a uma ficha eléctrica adequada.
3. Ligue os cabos áudio fornecidos às saídas Line Out D/E e a uma fonte de potência (por exemplo, à sua aparelhagem).
4. Active o WiFi na fonte de áudio (por exemplo, telemóvel).
5. Abra a lista de redes WiFi disponíveis na sua fonte de áudio.

Ligação WiFi

Estabelecer uma ligação WiFi

1. Abra a ligação WiFi na sua fonte de áudio (por exemplo, telemóvel ou tablet).
2. Ligue ao seu dispositivo MUNET indicado.
3. Ligue-se à Rede WiFi temporária "My Munet xxxxxx *". Não é necessária palavra-passe.

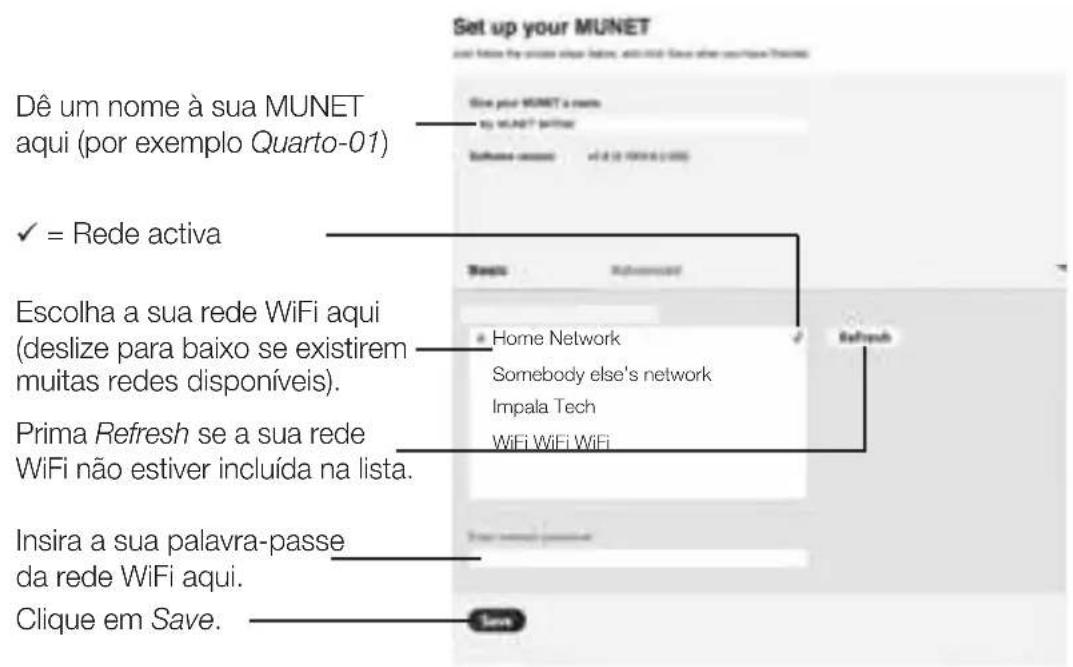

4a. Para dispositivos iOS: A página de configuração da rede irá abrir automaticamente:

4b. Para dispositivos Android: Introduza o seguinte endereço no seu navegador: http://192.168.1.1. A página de configuração da rede irá abrir:

1. A sua MUNET está agora emparelhada com a rede WiFi.
2. Descarregue a App MUNET da Apple App Store (iOS) ou do Google Play (Android) pra controlar a coluna.

Adicionar outro dispositivo MUNET à rede WiFi

Repetir os Passos 1 a 5 com o título Estabelecer a ligação WiFi.

* Para "xxxxxx" utilize o endereço WiFi Mac da coluna individual.

Dados técnicos

Adaptador

Entrada: 100 – 240 V\~, 50/60 Hz

Saída: 9 V, 1 A

Sensibilidade: E/D: 580 mV

Rácio de Sinal-para-ruído: ≥90 dB

Resposta de frequência: 20 Hz – 20 kHz

Saída USB: 5 V, 500 mA

Saída AUDIO-IN : 3,5 mm

Capacidades de difusão: até 14 dispositivos (@ 256 kbit/s faixas AAC)

Saída de áudio

Saída analógica: CHINCH

Versão Bluetooth: Versão Bluetooth 2,1 + EDR

Perfis Bluetooth suportados: AVRCP 1.0, A2DP 1.0

Limite operativo: Até aproximadamente 10 metros (medido em espaço aberto. As paredes e as estruturas poderão afectar o limite do dispositivo)

Bluetooth e requisitos do sistema sem-fios

• IEEE 802.11b/g
  • Apple iOS 5.0 ou superior
  • Android 10.1 ou superior

Todos os produtos PEAQ MuNet são compatíveis uns com os outros

A Bluetooth é uma marca registada da Bluetooth SIG, Inc.

Instruções de segurança importantes

LEIA ATENTAMENTE E GUARDE PARA REFERÊNCIA FUTURA.

1. Siga todas as instruções de segurança de modo a evitar danos advindos da utilização incorrecta! Cumprir com todos os avisos de segurança do dispositivo.

2. Por favor, guarde este manual de instruções num local seguro para utilização futura. Se der esta unidade a terceiros deverá também entregar este manual de utilizador.

3. Utilize o dispositivo apenas com o fim para o qual foi criado. O aparelho não é adequado para utilização comercial. Este dispositivo foi criado exclusivamente para utilização doméstica. Não utilize o dispositivo no exterior ou numa casa de banho.

4. Não será aceite qualquer responsabilidade porque danos advindos da má utilização ou manuseamento incorrecto.

5. Antes de ligar o aparelho à fonte de alimentação, verifique se a voltagem da energia eléctrica e a classificação da corrente correspondem aos detalhes de fornecimento de energia mostrados na placa de características do aparelho.

6. Nunca utilize um dispositivo que esteja danificado! Desligue o dispositivo da saída eléctrica e contacte o seu revendedor se este estiver danificado.

1. Perigo de choque eléctrico! Nunca tente reparar o dispositivo por si só. Em caso de avaria, as reparações devem ser realizadas apenas por pessoal qualificado.

2. Aviso! Nunca submerja as partes eléctricas do dispositivo em água ou em qualquer outros líquidos aquando da limpeza ou durante a operação. Nunca coloque o aparelho debaixo da água corrente.

3. Este dispositivo não deve ser utilizado perto de água, por exemplo, perto de uma banheira, lavatório, pia de cozinha, cave molhada ou perto de uma piscina.

4. Não use o aparelho com as mãos molhadas ou estando sobre chão molhado. Não pegue na tomada eléctrica com as mãos molhadas ou húmidas.

5. Não abra o aparelho em caso algum. Nunca insira quaisquer objectos estranhos no interior do aparelho.

6. Nunca use acessórios que não sejam recomendados pelo fabricante. Podem representar um risco de segurança para o utilizador e podem danificar o aparelho. Deverá, portanto, utilizar apenas acessórios originais.

7. O dispositivo só é adequado para utilização em graus de latitude moderados. Não utilize nos trópicos ou em climas particularmente húmidos.

8. Mantenha o aparelho longe de superfícies quentes e de chamas desprotegidas. Opere sempre o dispositivo numa superfície resistente ao calor, estável e horizontal. Proteja o aparelho do calor e do frio, do pó, da luz solar directa, da humidade ou de pingos ou salpicos de água.

9. Não coloque objectos pesados em cima do aparelho. Não coloque objectos com chamas abertas, por exemplo, velas, no topo ou ao lado do dispositivo. Não coloque objectos com água, tais como jarras, em cima ou perto do aparelho.

10. Não puxe o cabo eléctrico da tomada pelo cabo e não enrole o cabo à volta do dispositivo.

11. Ligue o cabo de alimentação a uma tomada de corrente facilmente acessível, para que em caso de emergência o aparelho possa ser imediatamente desligado. Puxe o adaptador de potência para fora da tomada para desligar completamente o dispositivo. Utilize o adaptador de potência como dispositivo de desconexão.

12. Desligue o adaptador de potência da tomada quando não estiver em uso e antes de o limpar.
13. Utilize apenas este dispositivo com o adaptador de potência fornecido.
14. Coloque os cabos de forma a que ninguém os puxes ou tropece neles.
15. O dispositivo é ligado automaticamente quando ligado à tomada eléctrica.
16. Atenção! Na eventualidade de uma avaria em resultado de uma descarga electrostática e picos de electricidade, desligue o dispositivo e volte a ligá-lo novamente.
17. Certifique-se que não existem cabos eléctricos, água, gás ou outras linhas à volta do local de instalação.

Eliminação

O logótipo do caixote do lixo com uma cruz indica a necessidade da recolha em separado do equipamento eléctrico e electrónico (WEEE). Os equipamentos eléctricos e electrónicos podem conter substâncias perigosas e prejudiciais.

Não elimine este aparelho como lixo urbano indiferenciado. Entregue-o num ponto de recolha designado para a reciclagem de WEEE. Ao fazer isso, vai ajudar a conservar os recursos naturais e a proteger a natureza. Contacte o seu vendedor ou as autoridades locais para obter mais informações.
