MANUAL DE UTILIZADOR 23HM8801 PHILIPS

é Connecting the aerials

Obrigado por ter adquirido este aparelho de televisão. Este manual foi concebido para o ajudar ao longo da sua instalação e funcionamento. Leia atentamente as instruções que seguem, para compreender melhor as possibilidades oferecidas pelo seu televisor. Esperamos que a nossa tecnologia lhe dê inteira satisfação.

Índice

Instalação

Apresentação do televisor LCD 2

As teclas do telecomando 3

Instalação do televisor 4

Instalação rápida dos canais ....5

Classificação dos canais ....5

Seleção da língua e do país 6

Sintonização automática 6

Função EasyLink....6

Sintonização manual 7

Nome do canal 7

Utilização

Utilização do rádio ....8

Utilização em modo monitor PC 8

Regulação da imagem 9

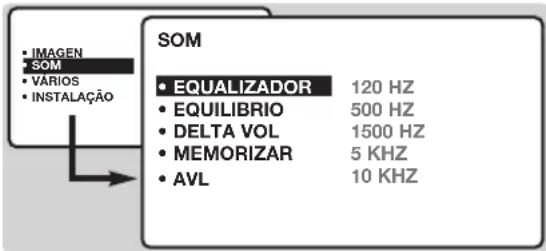

Regulação do som 9

Regulação das opções ....9

Função de despertador (alarme) 10

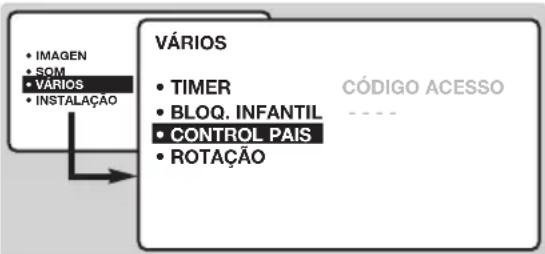

Bloqueio do televisor 10

Teletexto 11

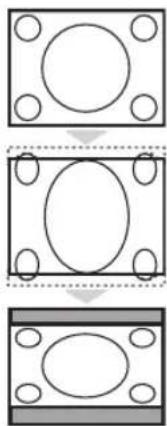

Formatos 16:9 .....12

Seleção dos aparelhos ligados 14

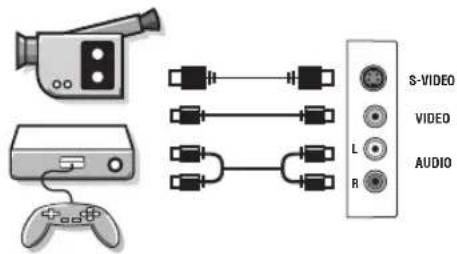

Câmara de vídeo, jogos vídeo .....15

Auscultadores 15

Amplificador 15

Computador 15

Sugestões 16

Limpeza do televisor

Para se limpar o ecrã e televisor, deve-se utilizar unicamente um pano limpo, macio e que não larga pêlos. Nunca utilizar quaisquer produtos à base de álcool ou de solventes.

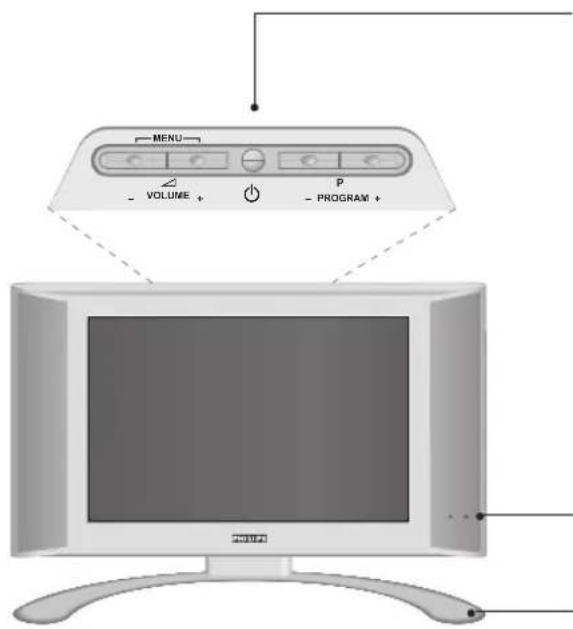

Apresentação do televisor LCD

MENU - VOLUME + P - PROGRAM +

As teclas do televisor:

• ⏻ : para ligar ou apagar o televisor.
• VOLUME - + (- ∠+): para regular o nível do som.
- PROGRAM - + (- P +) :para seleccionar os programas.
- MENU : para chamar ou sair dos menus, carregue simultaneamente nas 2 teclas - e +.Em seguido as teclas P - + permitem seleccionar uma afinação e as teclas - + permitem afinar.

Observação: quando a função BLOQ INFANTIL está em serviço, as teclas - △+ e - P + estão inactivas (veja menu VÁRIOS, página 10).

Indicador de arranque e captores infravermelhos.

Pé inclinável

O pé pode ser desmontado e substituído por um conjunto de fixação à parede, disponível em opção (informe-se junto do seu revendedor).

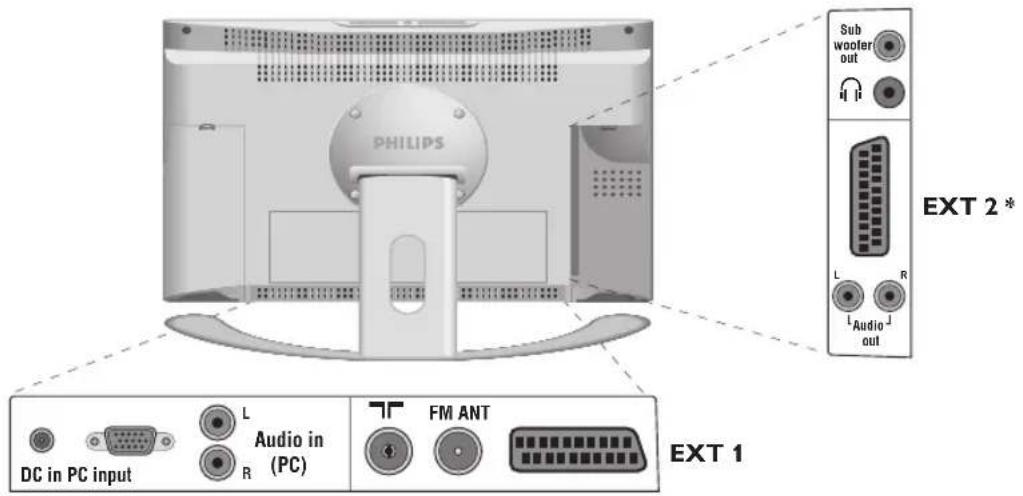

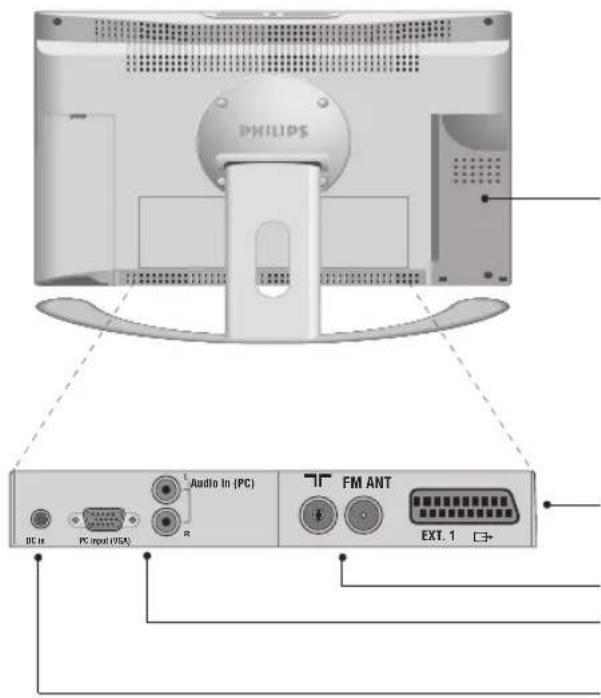

Retaguarda:

As principais ligações efectuam-se na parte inferior do televisor

Tampas amovíveis à esquerda* e à direita permitem aceder às tomadas de ligação suplementares

*Os ecrãs de grande tamanho não têm tampa esquerda. Para mais pomenores sobre as ligações, veja página 14.

Tomada SCART EXT1

Tomadas de antenas TV e rádio

Entrada VGA e áudio para a ligação de um computador

Tomada de alimentação DC

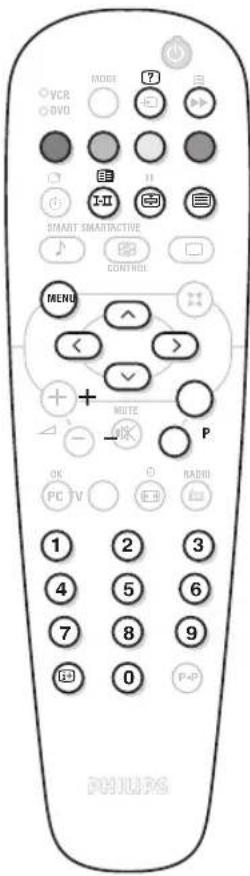

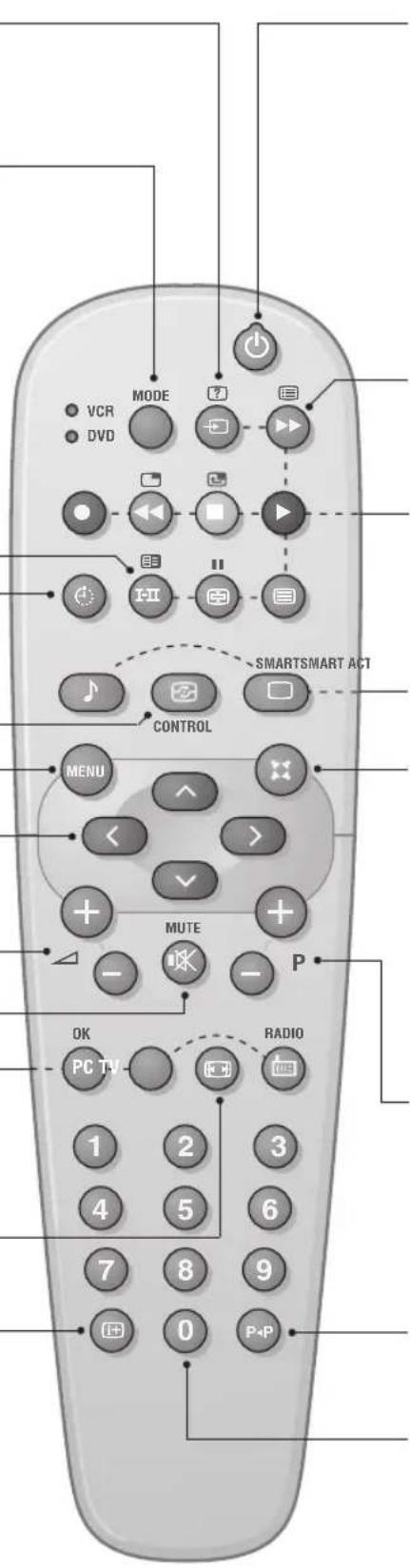

As teclas do telecomando

Seleção tomadas EXT (p.14)

Prima várias vezes para seleccionar o aparelho ligado.

Para colocar o telecomando no modo TV, VCR (gravador de vídeo) ou DVD.

Modo som

Permite passar as emissões ESTEREO e NICAM ESTEREO para MONO ou, nas emissões bilingues, escolher entre DUAL I ou DUAL II. A indicação de MONO aparece em encarnado, se esta posição foi forçada.

Temporizador

Para seleccionar o tempo de duração, antes de passar para o modo de espera automático (de 0 a 240 minutos).

Active Control

Optimiza a qualidade da imagem em função do nível de recepção.

Menu

Para chamar ou sair dos menus.

Cursor

Para regular o nível do som

Corte do som

Carregue numa destas teclas para comutar o televisor em modo PC, TV ou rádio (p.8).

Formatos 16:9 (p. 12)

Informação no ecrã

Para fazer aparecer/desaparecer, no ecrã, o número do programa, o nome (se este existe), as horas, o modo som, e o tempo restante no temporizador. Prima durante 5 segundos para visualizar permanentemente o número do programa no ecrã.

VCR DVD MODE I II SMARTSMART ACT CONTROL MENU MUTE P OK PC TV RADIO 1 2 3 4 5 6 7 8 9 0 P+P

Espera (standby)

Para passar o televisor para o modo de espera. Para tornar a ligar o televisor, prima ⏻, P ⊖ + ou Ⓞ 9.

Lista dos programas.

Para chamar / limpar a lista dos programas. Sirva-se das teclas para seleccionar um canal, e da tecla para ver esse canal. O símbolo aparece em frente dos programas bloqueados (pág.10) ou se estiverem desbloqueados.

Pré-regulações de imagem e som

Permite aceder a uma série de préregulações da imagem e do som. A posição PESSOAL corresponde às regulações efectuadas nos menus.

Som Surround

Para activar / desactivar o efeito de som ambiental (surround). Em estereofonia.dá a impressão que os altifalantes estão mais espalhados. Nas versões equipadas com o Virtual Dolby Surround*, obterá os efeitos sonoros do Dolby Surround Pro Logic em plano de fundo.Em mono,é simulado um efeito de estereofonia espacial.

Seleção dos programas

Acesso ao programa inferior ou superior. Visualiza-se, durante alguns segundos, o número, (o nome) e o modo de som. No caso de certos programas, equipados com teletexto, o título do programa aparece no fundo do ecrã.

Programa anterior

Para o acesso directo aos programas. Para os números decimais, o segundo número deve ser introduzido antes do traço desaparecer.

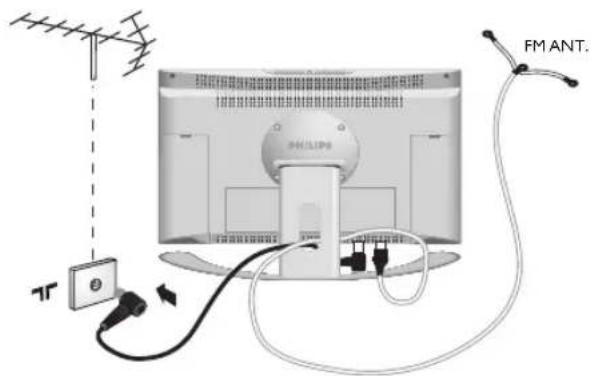

Instalação do televisor

5 cm 5 cm 5 cm

① Instalação do televisor

Coloque o seu televisor numa superfície sólida e estável. Para evitar qualquer situação perigosa, não exponha o televisor a projecções de água, a uma fonte de calor (candeeiro, vela, radiador, ...) e não tape as grelhas de ventilação que se situam na retaguarda.

② Ligações das antenas

• Utilize o cabo de ligação de antena fornecido e ligue a tomada ☐ que se situa na parte inferior do televisor à sua tomada de antena.
• Ligue o fio de antena rádio fornecido à tomada FM ANT que se situa na parte inferior do televisor.
• Arrume os fios ao enfiando-os a através do pé do televisor.

③ Ligações da ali-mentação

O televisor funciona a partir de uma alimentação contínua fornecida (o valor da tensão está indicada na etiqueta). Utilize unicamente o adaptador CA-CC fornecido junto com o televisor.

• Ligue a ficha CC do adaptador à ficha CC do televisor. Deixe um espaço livre à volta do adaptador para a ventilação.
• Ligue o cabo de alimentação do adaptador e ligue a tomada de corrente à rede (220-240 V / 50 Hz).

Para a ligação de outros aparelhos, veja p. 14.

④ Telecomando

Coloque as 2 pilhas de tipo R6 fornecidas, respeitando as polaridades.

As pilhas fomecidas junto com o aparelho não contém nem mercúrio nem cádmio níquel, isto para preservar o ambiente. Por favor, não deite fora as pilhas usadas, mas recicle-as utilizando os meios disponíveis (consulte o seu revendedor)

⑤ Arranque

Para ligar o televisor, carregue na tecla ligar/desligar. Acende-se um indicador verde e o ecrã ilumina-se. Passe directamente ao capítulo instalação rápida, n a página 5. Se o televisor se mantiver em modo de espera (indicador vermelho), carregue na tecla P⊕ do telecomando.

Quando utiliza o telecomando o indicador começa a piscar.

Instalação rápida dos canais

Quando liga o televisor pela primeira vez, aparece um menu no ecrã, que o convida a escolher a língua de consulta dos menus:

SELECIONAR LINGUA

LINGUA

PAÍS

AUSTRIA BELGIUM SWITZERLAND GERMANY DENMARK

Se o menu não aparecer, carregue continuamente durante 8 segundos nas teclas △ - e △ + do televisor para o visualizar.

1 Sirva-se das teclas ⬆ √ do telecomando para escolher a sua língua depois, valide com >.
2 A seguir, seleccione o seu país com as teclas ⏻e, depois, valide com >.

Se o seu país não aparecer na lista, seleccione OUTRO.

3 A busca inicia-se automaticamente. A operação leva alguns minutos. No ecrã, aparece a evolução da busca e a quantidade de canais encontrados. No fim, o menu o desaparece. Para sair ou interromper a busca, prima a tecla (MENU). Caso não se tenha encontrado nenhum canal, queira consultar o capítulo Conselhos (p. 16).
4 No caso da emissora ou da rede por cabo transmitirem um sinal de classificação automática, os canais vão ser correctamente numerados.
5 No caso contrário, os canais encontrados vão ser numerados por ordem decrescente, a partir do número 99, 98, 97, ... Vai ter que utilizar o menu ORDENAR para os renumerar. Determinadas emissoras ou redes por cabo difundem os seus próprios parâmetros de classificação (região, língua, etc.). Nesse caso, deve indicar a sua escolha com as teclas ⬆ ⬇ e, depois, validar com ⬇. Ver também: Função EasyLink, página 6.

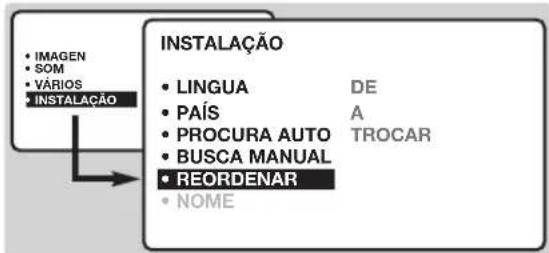

Classificação dos canais

① Carregue em Ⓜ. No ecrã, aparece o menu principal.
② Seleccione INSTALAÇÃO (√) e carregue em ▶. Aparece o menu INSTALAÇÃO:

③ Seleccione REORDENAR com a tecla ⬇ e carregue em ➤. Aparece o menu REORDENAR. A seleção DE está activa.

Atenção: este menu funciona segundo a seguinte lógica:

• "a partir DE" (indique o n.º do programa corrente);
• "para ir A" (indique o novo número);
• "TROCAR os números" (efectua-se a operação).

4 Seleccione o programa que deseja renumerar, servindo-se das teclas ◀> ou de ① a ⑨. Por exemplo: deseja trocar um canal, passando-o DE canal 78 A canal 2: carregue em ⑦ e ⑧.
5 Seleccione A (tecla ⬇) e indique o novo número com as teclas ⬇> ou de 0 a 9 (no nosso exemplo, carregue em 2).
⑥ Seleccione TROCAR (tecla ☑) e carregue em ▶. Aparece a indicação TROCADO e a troca é efectuada. No nosso exemplo, o canal n.° 78 é renumerado em n.° 2 (e o n.° 2 em n.° 78).
⑦ Seleccione DE (tecla ⬆) e repita as etapas de ④ a ⑥, tantas vezes quantos os canais a renumerar.

Ver também: Função EasyLink, página 6.

⑧ Para sair dos menus, carregue em ⓘ.

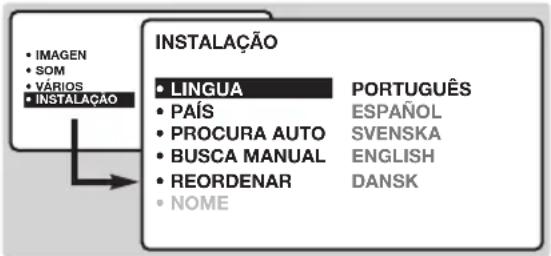

Selecção da língua e do país

① Carregue em Ⓜ para chamar o menu principal.
② Seleccione INSTALAÇÃO (☑) e carregue em >.Aparece o menu INSTALAÇÃO. A seleção LÍNGUA está activa.

• IMAGEN • SOM • VÁRIOS • INSTALAÇÃO INSTALAÇÃO • LINGUA • PAÍS • PROCURA AUTO • BUSCA MANUAL • REORDENAR • NOME PORTUGUÊS ESPAÑOL SVENSKA ENGLISH DANSK

③ Carregue em ➤ para entrar no menu LÍNGUA.
4 Escolha a sua língua, servindo-se das teclas Os menus vão ser visualizados na língua que escolheu.
⑤ Carregue em ◀ para sair do menu LÍNGUA.
6 Seleccione PAÍS ( √) e carregue em >.
7 Escolha o seu país com as teclas ⬆√. Se o seu país não aparecer na lista, seleccione OUTRO.
⑧ Carregue em ◀ para sair do menu PAÍS.
9 Para sair dos menus, carregue em 🟢. Ver também: Função EasyLink, a seguir.

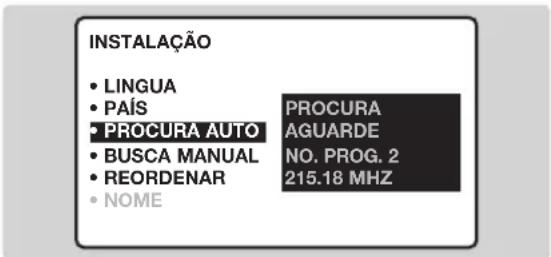

Sintonização automática

Este menu permite-lhe efectuar uma busca automática de todos os canais disponíveis na sua região (ou na sua rede por cabo).

① Primeiro, efectue as supracitadas operações de ① a ⑧ e, depois:
② Seleccione PROCURA AUTO (☑) e carregue em ☑. A busca é iniciada Passados alguns minutos, o menu INSTALAÇÃO volta a aparecer automaticamente.

INSTALAÇÃO • LINGUA • PAÍS • PROCURA AUTO • BUSCA MANUAL • REORDENAR • NOME PROCURA AGUARDE NO. PROG. 2 215.18 MHZ

3 No caso da emissora ou da rede por cabo transmitirem um sinal de classificação automática, os canais vão ser correctamente numerados.
4 No caso contrário, os canais encontrados vão ser numerados por ordem decrescente, a partir do número 99, 98, 97, ... Vai ter que utilizar o menu ORDENAR para os renumerar. Determinadas emissoras ou redes por cabo difundem os seus próprios parâmetros de classificação (região, língua, etc.). Nesse caso, deve indicar a sua escolha com as teclas ⬆ ⬇ e, depois, validar com ⭺. Para sair ou interromper a busca, prima a tecla ⭕Menu. Se não for encontrada nenhuma imagem, consulte o capítulo Sugestões, na p. 16. Ver também: Função EasyLink, a seguir.
⑤ Para sair dos menus, carregue em ⓘ.

Função EasyLink

(apenas disponível nalgumas versões)

Se o televisor estiver ligado (através da conexão EXT2) a um gravador de vídeo equipado com a função EasyLink, a língua, o país e os canais são automaticamente transmitidos ao gravador de vídeo quando se procede à instalação. Durante o carregamento, visualiza-se uma mensagem no

ecrã.A lista dos canais do gravador de vídeo passa a ser idêntica à do televisor.

A regulação EASY LINK do menu VÁRIOS deve estar colocada em LIGAR (regulação predefinida), ver página 9.

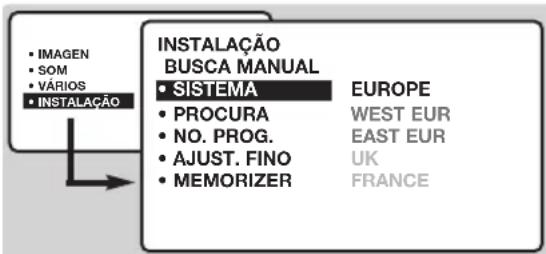

Sintonização manual

Este menu permite-lhe memorizar os canais, um por um.

① Carregue em MENU.
② Seleccione INSTALAÇÃO (√) e carregue em ▶. Aparece o menu INSTALAÇÃO.
3 Seleccione BUSCA MANUAL ( √) e carregue em >.Aparece o menu:

• IMAGEN • SOM • VÁRIOS • INSTALAÇÃO INSTALAÇÃO BUSCA MANUAL • SISTEMA • PROCURA • NO. PROG. • AJUST. FINO • MEMORIZER EUROPE WEST EUR EAST EUR UK FRANCE

4 Carregue em ➤ para entrar no menu SISTEMA. Sirva-se de ⬆√ para seleccionar EUROPA (detecção automática*) ou uma detecção manual com:WEST EUR (norma BG), EAST EUR (norma DK), UK (norma I) ou FRANCE (norma LL') A seguir, carregue em◀ para sair do menu.

* Excepto no que diz respeito à França (nome LL'), seleccione a opção FRANCE.

5 Seleccione PROCURA e prima ▶.A busca começa.Assim que um programa é encontrado, a busca vai parar.Vá até ao capítulo 7. Se conhece a frequência ou o canal do programa que pretende receber, pode introduzir directamente o seu número através das teclas numeradas de 0 a 9. Se não for encontrada nenhuma imagem, consulte o capítulo Sugestões na p. 16.
⑥ Se a recepção não for satisfatória, seleccione AJUST.FINO e prima a tecla ◀ ou ▶.
7 Seleccione NOPRO. e, com as teclas ◀> ou as teclas de ① a ⑨, introduza o número desejado.
8 Seleccione MEMORIZAR e prima ▷. A mensagem MEMORIZADO aparece. O programa está memorizado. Ver também: Função EasyLink, página 6.
⑨ Repita as acções de ⑤ a ⑧, tantas vezes quantos os programas que deseja memorizar. Para sair: prima a tecla ⓘ.

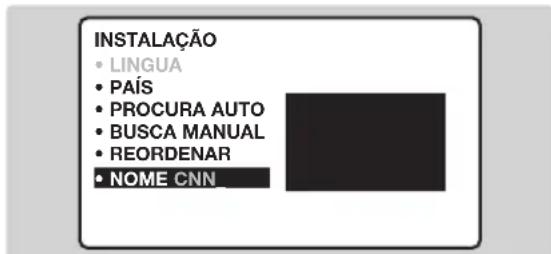

Nome do canal

Se desejar, pode atribuir um nome aos 40 primeiros canais (de 1 a 40).

① Carregue em Ⓜ MENU.
② Seleccione INSTALAÇÃO (√) e carregue em ▶. Aparece o menu INSTALAÇÃO.
3 Carregue 5 vezes em √ para seleccionar o NOME do canal. (escondido na base do ecrã) e carregue em >.Aparece o menu:

INSTALAÇÃO • LINGUA • PAÍS • PROCURA AUTO • BUSCA MANUAL • REORDENAR • NOME CNN

4 Seleccione o canal que deseja renumerar, servindo-se das teclas de ① a ⑨ ou - P +. Atenção: ao proceder-se à instalação, os nomes dos canais são atribuídos automaticamente, se o sinal de identificação for transmitido.
5 Sirva-se das teclas ◀> para se deslocar na zona de visualização do nome (5 caracteres).
6 Sirva-se das teclas ⬆ a √ para escolher os caracteres.
⑦ Carregue em Ⓜ quando tiver acabado de escrever o nome.

O nome do canal fica memorizado.

Ver também: Função EasyLink, página 6.

⑧ Repita as etapas de ④ a ⑦, tantas vezes quantos os nomes a atribuir aos canais.
⑨ Para sair dos menus, carregue em ⓘ.

Utilização do rádio

Seleção do modo rádio

Carregue na tecla do telecomando para mudar o televisor em modo rádio. Carregue na tecla para voltar em modo TV. Em modo rádio, o nome da estação (se disponível), a sua frequência e o seu modo aparecem no ecrã.

Para introduzir o nome das estações utilize o menu NOME (p. 7)

Seleção dos programas

Utilize as teclas ① ⑨ ou ② P + para seleccionar as estações FM (de 1 a 40).

Lista das estações rádio

Carregue na tecla para visualizar/apagar a lista das estações rádio. Em seguida, Utilize o cursor para seleccionar uma estação.

Utilização dos menus rádio

Utilize a tecla Ⓜ para aceder às regulações específicas do rádio.

Busca das estações rádio

Se utilizou a instalação rápida, todas as estações FM disponíveis foram memorizadas. Para lançar uma nova busca, utilize o menuINSTALAÇÃO : PROCURA AUTO (para uma busca completa) ou BUSCA MANUAL (para uma busca estação por estação). Os menus REORDENAR e NOME permitir-lhe-ão classificar ou designar as estações rádio. O funcionamento destes menus é idêntico ao dos menus TV.

Screensaver

No menu VÁRIOS pode activar/desactivar o screensaver. A hora, a frequência da estação e o nome (se disponível) sucedem-se no ecrã.

Utilização em modo monitor PC

Modo PC

O seu televisor pode ser utilizado como monitor de computador. A função PIP permitir-lhe-á visualizar ao mesmo tempo um ecrã de inserção de imagem para ver as emissoras TV. Primeiro deve efectuar as ligações do computador e ajusta a resolução (veja p.15).

Escolha do modo PC

Carregue na tecla do telecomando para mudar o televisor em modo PC. Carregue em para voltar ao modo TV.

No caso de ausência de sinal PC durante mais de 5 segundos, o televisor passará automaticamente em modo de espera.

Utilização do PIP

Em modo PC, pode chamar uma janela que permite visualizar as emissoras TV.

1 Carregue na tecla para visualizar o ecrã PIP.A imagem da televisão está reproduzida numa pequena janela de inserção.

② Carregue outra vez em para reduzir o tamanho da janela e, a seguir apagá-la.

③ Utilize a tecla 📊 se quiser deslocar a janela. Pode igualmente deslocá-la progressivamente utilizando o cursor.

4 Utilize as teclas, ① ⑨ ou ⋒ P ⊕ para saltar de um programa para outro no ecrã PIP ou a tecla ⊖ se quiser visualizar a imagem de um aparelho ligado ao televisor (vídeo, DVD, ...).

Utilização dos menus PC

Carregue na tecla Ⓜ para aceder às regulações específicas no modo monitor PC. Utilize o cursor para regular (as regulações são memorizadas automaticamente):

- AUDIO SELECTION: para escolher o som reproduzido no televisor (PC ou TV/ Rádio). Pode, por exemplo, escutar o rádio enquanto utiliza o computador.

Observação : é preciso escolher o modo TV ou rádio antes de passar ao modo PC. Quando o ecrã PIP está visualizado, não é possível escutar o rádio.

- BRIGHTNESS / CONTRAST: para regular a luz e o contraste.

- ADJUST COLOUR: para regular o matiz das cores (frio, normal ou quente).

- VIDEO NOISE: permite eliminar as linhas parasitas horizontais (PHASE) e verticais (CLOCK).

- ADJUST POSITION : para ajustar a posição horizontal e vertical da imagem

- AUTO ADJUST : a posição é regulada automaticamente

- PIP CONTROLS: para ajustar o tamanho e a posição do ecrã PIP.

- MODE SELECT: para voltar ao modo TV ou rádio.

- RESET TO FACTORY SETTING : para voltar às regulações de origem (regulações por defeito).

- VIEW FORMAT: para escolher entre o ecrã largo ou o formato original dos ecrãs PC.

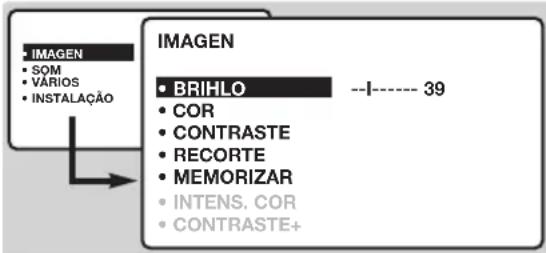

Regulação da imagem

1 Carregue em Ⓜe, a seguir, em >. Aparece o menu IMAGEM:

IMAGEN • SOM • VARIOS • INSTALAÇÃO IMAGEN • BRIHLO --I---- 39 • COR • CONTRASTE • RECORTE • MEMORIZAR • INTENS. COR • CONTRASTE+

2 Sirva-se das teclas ⬆√ para seleccionar um parâmetro, e das teclas<> para o regular. Importante: trata-se de um menu pendente. Caregue continuamente em √ para aceder às regulações escondidas na parte inferior do ecrã.
3 Quando tiver terminado as regulações, seleccione a opção MEMORIZAR e carregue em > para gravá-las.

④ Para sair dos menus, carregue em 📊.

Descrição das regulações:

• BRILHO: regula a claridade da imagem
• COR: regula a intensidade da cor.
- CONTRASTE: regula a diferença entre os tons claros e os tons escuros.
- RECORTE regula a claridade da imagem.

- MEMORIZAR: para memorizar as regulações da imagem.

- INTENS COR (Intensidade da cor): regula a temperatura das cores da imagem. Três opções estão disponíveis aqui: FRIA (mais azul), NORMAL (equilibrada) ou QUENTE (mais vermelho).

- CONTRASTE +:Para activar / desactivar os circuitos de regulação automática do contraste da imagem (aproxima continuamente do preto a parte mais escura da imagem).

Regulação do som

① Carregue em Ⓜ, seleccione SOM (▽) e carregue em ▶. Aparece o menu SOM:
② Sirva-se das teclas ⏻√ para seleccionar um

IMAGEN SOM VARIOS INSTALAÇÃO SOM EQUALIZADOR 120 Hz EQUILIBRIO 500 Hz DELTA VOL 1500 Hz MEMORIZAR 5 KHZ AVL 10 KHZ

parâmetro, e das teclas ◀> para o regular.

3 Quando tiver terminado as regulações, seleccione a opção MEMORIZAR e carregue em > para gravá-las.
4 Para sair dos menus, carregue em 📊.

Descrição das regulações:

• EQUALIZADOR: para regular a tonalidade do som (dos graves: 120 Hz aos agudos: 10 kHz).
• EQUILÍBRIO: para equilibrar o som nos altifalantes esquerdo e direito do televisor.
• DELTA VOL (diferenças de volume): permite compensar as diferenças de volume existentes entre os vários canais ou tomadas EXT. Este parâmetro funciona para os canais 1 a 40 e as tomadas EXT.Utilize as teclas ⏻ P ⊕ para comparar o nível dos diversos programas.
• MEMORIZAR: para memorizar as regulações do som.
• AVL (Automatic Volume Leveler): controla automaticamente o volume de forma a evitar que o som aumente subitamente, sobretudo ao mudar de canais ou durante a publicidade.

Regulação das opções

1 Prima Ⓜ, seleccione VÁRIOS (▽) e prima ▶. Pode regular :
2 TIMER, BLOQ INFANTIL e CONTROL PAIS : ver página seguinte
③ SELEC MODO: para mudar o televisor para o modo rádio, TV ou PC.
4 EASYLINK (apenas disponível nalgumas versões) : Se o televisor estiver ligado (através da conexão

EXT2) a um gravador de vídeo equipado com a função EasyLink, a língua, o país e os canais são automaticamente transmitidos ao gravador de vídeo quando se procede à instalação. Se o seu gravador de vídeo não estiver equipado com essa função, posicione essa regulação em PARAGEM.

⑥ Para sair dos menus, prima ⓘ.

Função de despertador (alarme)

Este menu permite-lhe utilizar o televisor como um despertador.

① Carregue em Ⓜ MENU.

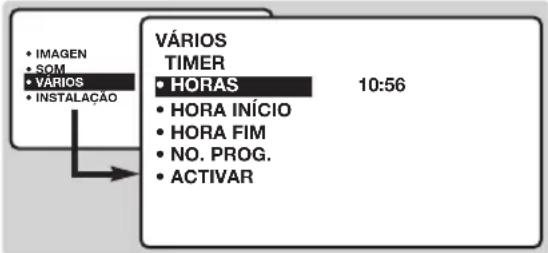

② Seleccione VÁRIOS ( √) e carregue 2 vezes em >.Aparece o menu TIMER:

3 Carregue em ➤ para entrar e sair de cada submenu, e sirva-se das teclas ⬌√ para regular:
4 HORA: indique a hora corrente. Importante: a hora é automaticamente actualizada sempre que se liga o televisor, a partir das informações do teletexto do canal n.º 1. Se este não dispor de teletexto, a actualização falha.
⑤ HORA INÍCIO: indique a hora de ligação do televisor.

Bloqueio do televisor

Pode bloquear o acesso a determinados canais ou proibir qualquer utilização do televisor, bloqueando as teclas.

Bloqueio dos canais

① Carregue em MENU.
② Seleccione VÁRIOS (☑) e carregue em >.
③ Seleccione CONTROL PAIS (√) e carregue em >.

• IMAGEN • SOM • VÁRIOS • INSTALAÇÃO VÁRIOS • TIMER • BLOQ. INFANTIL • CONTROL PAIS • ROTAÇÃO CÓDIGO ACESSO ----

4 Deve indicar o seu código confidencial de acesso.Ao ligar pela primeira vez, indique o código 0711 duas vezes.Aparece o menu.
⑤ Carregue em ➞ para entrar no menu.
6 Sirva-se das teclas ⬆ e √ para seleccionar o canal desejado, validando com >. O símbolo 🔒 é visualizado ao seleccionar-se os canais ou as conexões bloqueadas.
⑦ Carregue em 📊 para sair. A partir daí, para visualizar um canal

⑥ HORA FIM: indique a hora de colocação no modo em espera.
⑦ N. PROGRAMA : indique o número do canal com que quer despertar. Nos modelos equipados com rádio, pode seleccionar uma estação FM utilizando as teclas ◀> (as teclas ①⑨ permitem apenas seleccionar canais de tv).
⑧ ACTIVAR: pode regular:

• UMA, para uma única vez;
  • DIA-A-DIA, para todos os dias;
  • PARAGEM para cancelar.

9 Prima ⏻ para colocar o televisor em Espera. Ele liga-se automaticamente ao chegar a hora programada. Se deixar o televisor ligado, ele vai apenas mudar de programa na altura indicada. Pode-se utilizar a combinação das funções TRANCAR TV e TIMER para limitar o tempo de utilização do seu televisor, por exemplo, pelas crianças.A posição UMA VEZ permite programar o início ou o fim o programa (mas não os dois).

bloqueado, deve marcar o seu código confidencial, senão o ecrã continua apagado. Atenção, no caso de canais codificados, que utilizam um descodificador externo, deve-se bloquear a conexão EXT correspondente.

Para desbloquear todos os canais

Repita as etapas de 1 a 4 e, a seguir, seleccione LIMPAR TUDO e carregue em >.

Repita as etapas anteriores de ① a ④ e, a seguir:

5 Seleccione MUDAR CÓDIGO, indicando o seu próprio número com 4 algarismos.
7 Confirme, indicando-o uma segunda vez. O seu novo código é memorizado.
8 Carregue em 📊 para sair dos menus. Caso se tenha esquecido do seu código confidencial, indique o código universal 0711 duas vezes.

Bloqueio das teclas

① Carregue em Ⓜ, seleccione VÁRIOS (▽) e carregue em ▶.
② Seleccione BLOQ INFANTIL ( √) e carregue em ➤ para LIGAR.
③ Desligue o televisor e esconda o telecomando. O televisor deixa de poder ser utilizado (só pode ser ligado com o telecomando).
④ Para cancelar: posicione BLOQ INFANTIL em DESL.

Teletexto

O teletexto é um sistema de informações, difundidas por determinados canais, que pode ser consultado como um jornal. Também permite que as pessoas com problemas auditivos ou que não dominem a língua de um canal específico (televisão por cabo, satélite, etc...) tenham acesso a legendas.

VCR DVD MODE ? + SMART SMARTACTIVE CONTROL MENU < + MUTE - OK P PC TV 1 2 3 4 5 6 7 8 9 10 P+P PHILIPS

Prima :

Permite chamar o teletexto, passar ao modo transparente e depois sair. O sumário aparece com a lista das rubricas disponíveis. Cada rubrica é referenciada por um número de página de 3 algarismos.

Se o canal seleccionado não difundir teletexto, aparece a indicação 100 e o ecrã permanece escuro (nesse caso, saia do teletexto e escolha outro canal).

Seleção de uma página

Marcar o número da página desejada com as teclas ① à ⑨ ou ⊖ P +. Exemplo: página 120, carregue em ① ② ⑩. O número aparece em cima à esquerda, o contador roda e a página é visualizada. Repita a operação para consultar outra página.

Se o contador continuar à procura, é porque a página não foi transmitida. Escolha outro número.

Acesso directo às rubricas.

Aparecem zonas coloridas na parte inferior do ecrã. As 4 teclas coloridas permitem aceder às rubricas ou às páginas correspondentes.

As zonas coloridas piscam se a rubrica ou a página ainda não estiverem disponíveis.

Seleção directa das sub-páginas

Determinadas páginas contêm sub-páginas (por exemplo, a página 120 contém as sub-páginas 1/3, 2/3 e 3/3). Se for o caso, o número da página é visualizado em verde, tendo à sua frente um símbolo ▶, ◀ ou ◀ ▶. Sirva-se das teclas ◀ > para aceder directamente às sub-páginas desejadas.

Ampliação de uma página

Para visualizar a parte superior, inferior, e depois voltar à dimensão normal.

Dupla página de teletexto penas disponível (igumas versões)

Para activar ou desactivar a visualização do teletexto em dupla página. À esquerda, aparece a página activa e, à direita, a página seguinte. Carregue em Ⓓ se desejar «gelar» uma página (por exemplo o sumário). A página activa passa a ser a da direita. Para voltar ao modo normal, carregue em Ⓘ-Ⅱ.

Informações escondidas

Para mostrar ou ocultar informações secretas (soluções de jogos).

Páginas preferidas

Nos canais de teletexto 0 a 40, pode memorizar 4 páginas preferidas, às quais pode depois aceder directamente com as teclas coloridas (vermelho, verde, amarelo, azul).

1 Prima a tecla Ⓜ para passar ao modo de páginas preferidas.
② Visualize a página de teletexto que quer memorizar.
③ Carregue em Ⓓ e, depois, na tecla colorida à escolha. A página é memorizada.
④ Repita as etapas ② e ③ para as outras teclas coloridas.
5 Neste ponto, logo que consultar o teletexto, as suas páginas preferidas aparecem a cores na base do ecrã. Para voltar às rubricas habituais, prima MENU.

Para apagar tudo, prima ⓘ+ durante 5 segundos.

Formatos 16:9

As imagens que recebe podem ser transmitidas na resolução 16/9 (ecrã panorâmico) ou 4/3 (ecrã clássico). Por vezes, as imagens 4/3 apresentam uma banda negra na parte inferior e superior do ecrã (trata-se da resolução em cinemascópio).

Esta função permite a eliminação das bandas negras e a optimização da visualização das imagens no ecrã.

Se o seu televisor estiver equipado com um ecrã 4:3

Pressione do botão (ou ⬆) para seleccionar as várias funções :

4:3

A imagem é reproduzida no formato 4:3.

EXPANDIR 4:3

A imagem é expandida verticalmente. Este modo é usado para anular as faixas pretas quando se está a ver um programa no formato convencional.

COMPRIM. 16:9

A imagem é comprimida na vertical para o formato 16:9.

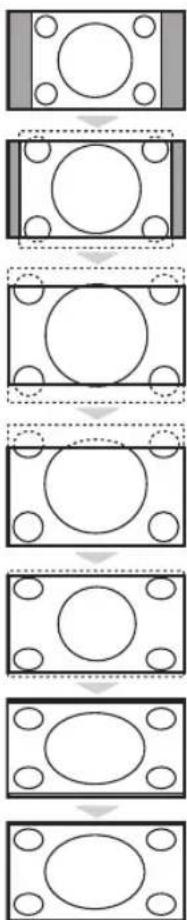

Se o seu televisor estiver equipado com um ecrã 16:9

Pressione do botão (ou <>) para seleccionar as várias funções :

O televisor vem equipado com um comutador automático que descodifica o sinal específico emitido por certos programas e selecciona a boa resolução do ecrã.

4:3

A imagem é reproduzida em resolução 4:3, e aparece uma banda negra em cada lado da imagem.

ZOOM 14:9

A imagem e amplificada até à resolução 14/9, e subsiste então uma pequena banda negra nos lados da imagem.

ZOOM 16/9

A imagem e amplificada até à resolução 16/19. Recomenda-se este modo para visualizar as imagens com uma banda negra nas partes superior e inferior do ecrã (resolução em cinemascópio).

ZOOM LEGENDA

Permite a visualização das imagens 4/3 inteiramente dentro do ecrã, com as legendas visíveis.

SUPER PANOR.

Permite visualizar as imagens 4:3 inteiramente dentro do ecrã, alargando os lados da imagem.

PANORAMICO

Este modo permite restituir as proporções correctas das imagens transmitidas em 16:9. Atenção: se estiver a visualizar uma imagem em 4:3, esta será alargada horizontalmente.

ECRÃ TOTAL

Este modo permite visualizar as imagens em ecrã total.

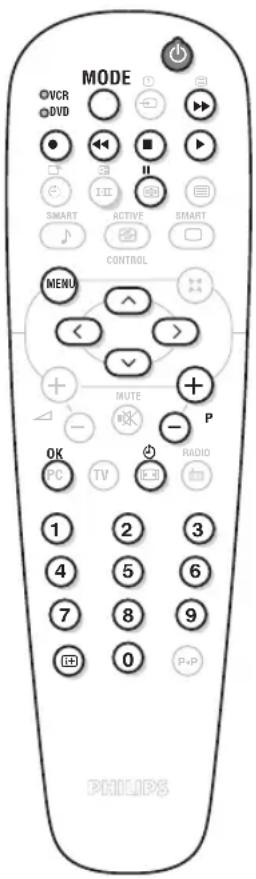

Teclas VCR ou DVD

MODE ©VCR ©DVD SMART CONTROL MENU MUTE P OK PC TV RADIO PHILIPS

A maior parte do equipamento de audio e de video da nossa gama de produtos pode ser operada com o telecomando do TV.

O telecomando é compatível com todos os gravadores de vídeo que utilizem a noma RC5 e todos os DVD que utilizem a noma RC6.

Prima a tecla MODE para seleccionar o modo desejado: VCR (gravador de vídeo) ou DVD. O indicador do telecomando acende-se para mostrar o modo seleccionado. Se não executar nenhuma operação, o indicador apaga-se automaticamente passados 20 segundos (volta ao modo TV).

② Em função do equipamento, as teclas seguintes estão operacionais:

espera,

- gravação,

◀ recuo rápido,

paragem,

▶ leitura,

▶▶ avanço rápido,

II pausa,

VCR : temporizador,

DVD : língua das legendas,

MENU chamada do menu,

cursor selecção e regulação,

OK validação,

- P + seleção de programas,

I-II escolha da língua,

i+ menu no ecrã.

Glossário

EasyLink : Ligação digital entre o televisor e o gravador de vídeo, permitindo uma transferência directa de determinadas informações, tal como a regulação dos canais ou a programação do gravador de vídeo com o guia NexTView.

PIP (Picture in Picture – Imagem na Imagem) : Janela de inserção da imagem que permite visualizar uma pequena imagem na imagem principal. Em modo PC, pode visualizar, num pequeno ecrã, a imagem que vem do televisor ou de um outro aparelho (DVD, Vídeo,...).

Sinais RVB : Trata-se de 3 sinais vídeo Vermelho, Verde, Azul que compõem a imagem. A utilização destes sinais permite obter uma melhor qualidade da imagem.

Sinais S-VHS : Tratam-se de 2 sinais vídeo Y/C separados das normas de gravação S-VHS e Hi-8. Os sinais de luminância Y (preto e branco) e crominância C (cor) são gravados separadamente na banda. Isto permite uma melhor qualidade da imagem em relação ao vídeo standard (VHS e 8 mm), em que os sinais Y/C são combinados para fornecerem um único sinal de vídeo.

Som NICAM : Processo de transmissão do som digital.

Sistema : a transmissão das imagens não é feita da mesma forma em todos os países. Existem diferentes normas: BG, DK, I, e L L'. O parâmetro SISTEMA (p. 6) é utilizado para seleccionar estas diferentes normas. Não se deve confundir estas últimas com a codificação das cores, PAL ou SECAM. O PAL é utilizado na maioria dos países Europeus, o SECAM em França, no CIS, e na maioria dos países africanos. Os Estados Unidos e o Japão utilizam um sistema diferente, chamado NTSC. As entradas EXT1 e EXT2 podem reproduzir gravações com a codificação das cores NTSC.

16:9 : Designa as proporções largura/comprimento do ecrã. Os televisores com o ecrã largo (panorâmico) possuem as proporções de 16/9, os ecrãs clássicos de 4/3.

Ligações a outros aparelhos

Segundo as versões, o televisor está equipado de 1 ou 2 tomadas SCART EXT1 e EXT2. Um adaptador especial é fornecido para ligar à tomada EXT1 e permitir derivar os fios para a retaguarda.

A tomada EXT1 dispõe das entradas/saídas de áudio/vídeo e das entradas RVB.

A tomada EXT2 (se disponível) dispõe das entradas/saídas de áudio/vídeo e das entradas S-VHS.

Vídeo (ou DVD gravável)

Efectuar as ligações como descrito a seguir. Utilizar um cabo com euroconector de boa qualidade. Se o seu vídeo estiver equipado da função Easylink, utilize a tomada EXT2

Se o seu gravador de vídeo não possui uma tomada para euroconector, a ligação só é possível através do cabo da antena. Portanto, você deverá procurar o sinal de teste do gravador de vídeo e atribuir-lhe um número, o programa 0 (cf. busca manual, p. 6). Para reproduzir a imagem do gravador de vídeo, prima ①.

Gravador de vídeo com descodificador

Ligue o descodificador à segunda tomada para euroconector do gravador de vídeo. Então, você deverá poder gravar transmissões codificadas.

Outros aparelhos

Receptor de satélite, descodificador, DVD, jogos, etc. Nos televisores equipados com 2 fichas SCART, é preferível ligar à EXT1 os equipamentos que emitem os sinais RVB (descodificador numérico, leitores de DVD, jogos, ...) e à EXT2 os equipamentos que emitem os sinais S-VHS (selectores S-VHS e Hi-8, ...).

Seleção dos aparelhos ligados

Prima a tecla 📍 para seleccionar EXT1 e nas versões com 2 fichas SCART :EXT2 e S-VHS2 (sinais S-VHS da tomada EXT2) e EXT3.

A maioria dos aparelhos (descodificador, gravador de vídeo) conseguem efectuar eles próprios a comutação.

Câmara de vídeo, jogos vídeo

S-VIDEO VIDEO L AUDIO R

Auscultadores

As tomadas de ligação AV e S-VIDEO situam-se debaixo da tampa esquerda ou, para os ecrãs de tamanho grande, debaixo da tampa direita.

Efectue as ligações como se descreve a seguir. Com a tecla ☐+, seleccione EXT3.

Para um aparelho monofónico, ligue o sinal de som à entrada AUDIO L. O som é automaticamente reproduzido nos altifalantes esquerdo e direito do televisor.

Assim que ligar os auscultadores, corta o som do televisor. As teclas ⊖ ∆ ⊕ permitem regular o volume.

A impedância dos auscultadores deve situar-se entre 32 e 600 ohms.

Para a ligação a uma unidade Hi-Fi, utilize um cabo de ligação áudio e ligue as saídas Audio out L e R do televisor a uma entrada Audio in L e R da unidade Hi-Fi. Se possuir uma caixa de baixos activo, ligue a saída Subwoofer out do televisor à entrada Subwoofer in da caixa

Ligue a saída monitor do seu computador à entrada PC input (VGA) do televisor. Ligue a saída som Audio out L e R do computador à entrada Audio in (PC) L e R do televisor.

Para mais informações sobre a utilização em modo PC, veja página 8.

A melhor resolução do ecrã obtém-se configurando o computador em 1024 x 768, 60 Hz.

Atenção: se utilizar outra resolução, pode ser que a função PIP não seja operacional. Nesse caso, uma mensagem de advertência aparece no ecrã.

Segue aqui a lista das diferentes resoluções de visualização disponíveis no seu televisor:

640 × 350, 70 Hz 720 × 400, 70 Hz 1024 × 768, 60 Hz

640 × 350, 85 Hz 720 × 400, 85 Hz 1024 × 768, 70 Hz

640 × 480, 60 Hz 800 × 600, 56 Hz 1024 × 768, 75 Hz

640 × 480, 67 Hz 800 × 600, 60 Hz 1024 × 768, 85 Hz

640 × 480, 72 Hz 800 × 600, 72 Hz 1152 × 864, 75 Hz

640 × 480, 75 Hz 800 × 600, 75 Hz 1280 × 960, 60 Hz

640 × 480, 85 Hz 800 × 600, 85 Hz 1280 × 1024, 60 Hz

832 × 624, 75 Hz 1280 × 1024, 75 Hz

Sugestões

Má recepção	A proximidade das montanhas, ou prédios altos, pode ser a causa da imagem sobreposta. Neste caso, modifique a orientação da antenna exterior.Verifique se o seu programa está bem regulado ou então ajuste a regulação (cf.AJUSTE FINO, pág. 7).A sua antena permite-lhe receber emissões nesta frequência (UHF ou VHF) ?
Ausência da imagem	Ligou a antena como deve ser? Escolheu o sistema adequado? (p. 7).As antenas ou euroconectores mal conectados estão, muitas vezes, na origem de problemas de imagem ou de som. (acontece que, por vezes, as tomadas podem desligar-se quando deslocamos ou viramos o televisor).Verifique todas as ligações.
As imagens dos periféricos estão a preto e branco	Se não escolheu a tomada correcta com a tecla ⚫: S-VHS2 em vez da EXT2. Para ler uma cassete vídeo, certifique-se que ela foi gravada numa norma idêntica (PAL, SECAM, NTSC) à que o seu gravador de vídeo pode reconhecer.
Ausência de som	Se determinados programas não possuírem som e somente a imagem, é porque você não possui o sistema de televisão correcto.Altere o parâmetro SISTEMA (p. 7). O amplificador ligado ao televisor não dá som nenhum? Verifique se não confundiu a saída áudio com a entrada áudio.
O modo PC ou o PIP não funciona?	Verifique se configurou correctamente o computador numa resolução de visualização compatível(veja p. 15).Em modo PC, não consegue obter o som do rádio? Quando o PIP está em serviço, o som é forçado na TV. Deve-se desactivar o PIP, passar ao modo rádio e depois voltar ao modo PC.
O telecomando não funciona?	O sinal não pisca quando utiliza o telecomando? Substitua as pilhas.
Espera	Assim que liga o televisor, este permanece em espera, sendo visualizada a indicação BLOQ INFANTIL, quando utiliza as teclas do televisor? A função BLOQ INFANTIL está ligada (cf. p. 10). Se o aparelho não recebe nenhum sinal durante 15 minutos, ele passa automaticamente para o modo de espera. Para poupar energia, o seu televisor está equipado com componentes que permitem um consumo muito baixo no modo em espera (inferior a 1 W).
Limpeza do televisor	Para se limpar o ecrã e televisor, deve-se utilizar unicamente um pano limpo, macio e que não larga pêlos. Nunca utilizar quaisquer produtos à base de álcool ou de solventes.
Directiva relativa à reciclagem	O seu aparelho de televisão utiliza materiais que podem ser reutilizados ou reciclados. Para minimizar os desperdícios no meio ambiente, existem companhias especializadas na recuperação dos aparelhos usados, que os desmontam e reciclam o material que pode ser reutilizado (informe-se junto do seu revendedor).
Não obtém resultados?	Em caso de avaria, não tente reparar o televisor. Prefira contactar o serviço após venda. Desligue a tomada da rede do televisor durante 30 segundos, a seguir, ligue de novo.
