BRUKSANVISNING 23HM8801 PHILIPS

⑥ Tryk på Ⓗ for at afslutte menuen.

Tv-vækning

① Tryk på knappen ⓂMENU.

Automatisk lagring 6

Valg av EXT-kontakter (s.14)

Aktivering av PIP-bildet (s. 8)

Flytting av PIP-bildet (s. 8)

Lampen blinker när du bruker fjernkontrollen.

Bruk av radiomenyene

Tack för att du köpt din TV-apparat just hos oss. Handboken har tagits fram för att hjälpa dig att installera och använda din TV-apparat på bästa sätt.

Vi råder dig att läsa igenom den noggrant.

Vi hoppas att vår teknologi kommer att passa dig.

Innehållsförteckning

Installation

Snabbinstallation av kanalerna 5

Kanalsortering 5

Val av språk och land 6

Automatisk lagring 6

Namngivning av kanalen 7

Användning

Använda radion 8

Användning som datorbildskärm 8

Bildinställningar 9

Ljudinställningar 9

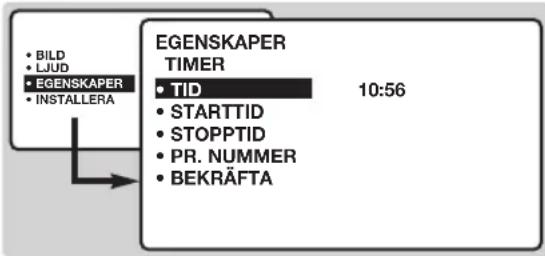

Väckningsfunktion 10

Låsfunktion 10

Text-TV 11

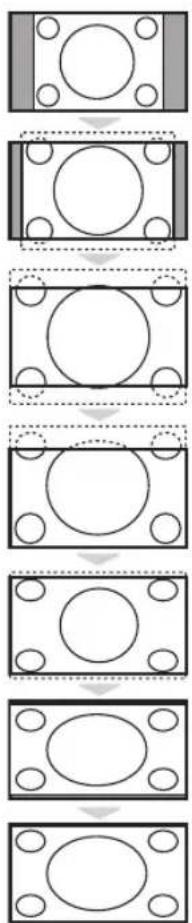

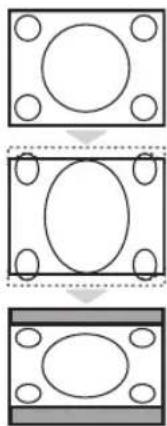

Format 16/9 12

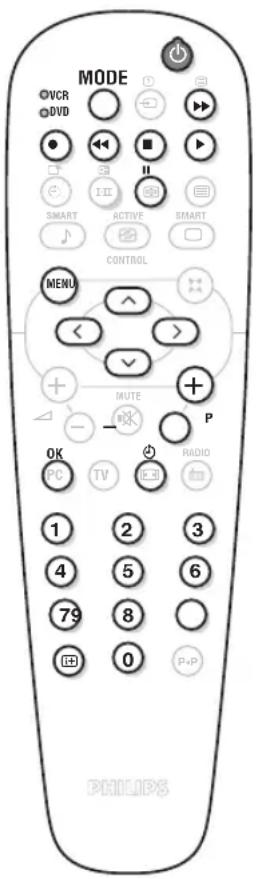

VCR och DVD 13

Ordlista 13

Andra apparater

Videobandspelare 14

Ytterligare apparater ....14

Hur man kopplar in de anslutna apparaterna ....14

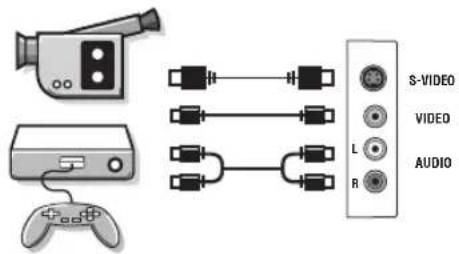

Videokamera, videospel .....15

Hörlurar 15

Förstärkare....15

Dator 15

Tips 16

Skärmen och TV-lådan bör endast rengöras med en ren och mjuk duk som inte luddar. Använd inte produkter baserade på alkohol eller lösningsmedel.

• ⏻ :för att koppla på eller stänga av TV:n.
• VOLUME – (- ∠+): för att reglera ljudnivån.
- PROGRAM - + (- P +) : för att välja program.
- MENU : tryck samtidigt på knapparna △ - och △ + för att öppna och stänga menyerna. Därefter kan du välja en inställning med hjälp av knapparna P - +.

Knapparna △ - + används för att utföra inställningarna.

Märk! När funktionen BARNLÄS är aktiv, är knapparna -

Δ+ och - P + inaktiva (se menyn EGENSKAPER, s. 10).

Kontrollampa för påkopplad TV och infraröda detektorer.

Justerbart stativ.

Stativet kan tas bort och ersättas med ett monteringsset för upphängning på väggen, som finns tillgängligt som extrautrustning (kontakta din återförsäljare för ytterligare information).

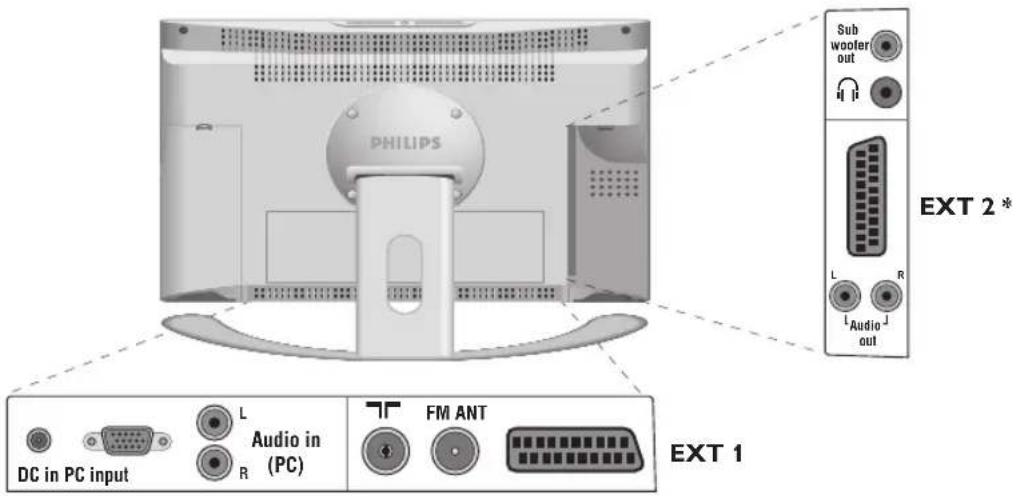

Baksidan:

Uttagen för de vanligaste anslutningarna finns på TV:ns undersida.

Bakom luckorna på vänster och höger sida finns det uttag för extra anslutningar.

* Den väänstra luckan finns inte på TV modeller med stora bildskämar. Se s. 14 för ytterligare information om anslutningar.

Uttag för Scart-kabel EXT1

Uttag för TV- och radioantenn

VGA- och audioingång för anslutning av dator.

Spänningsmatning DC (via nätadapter)

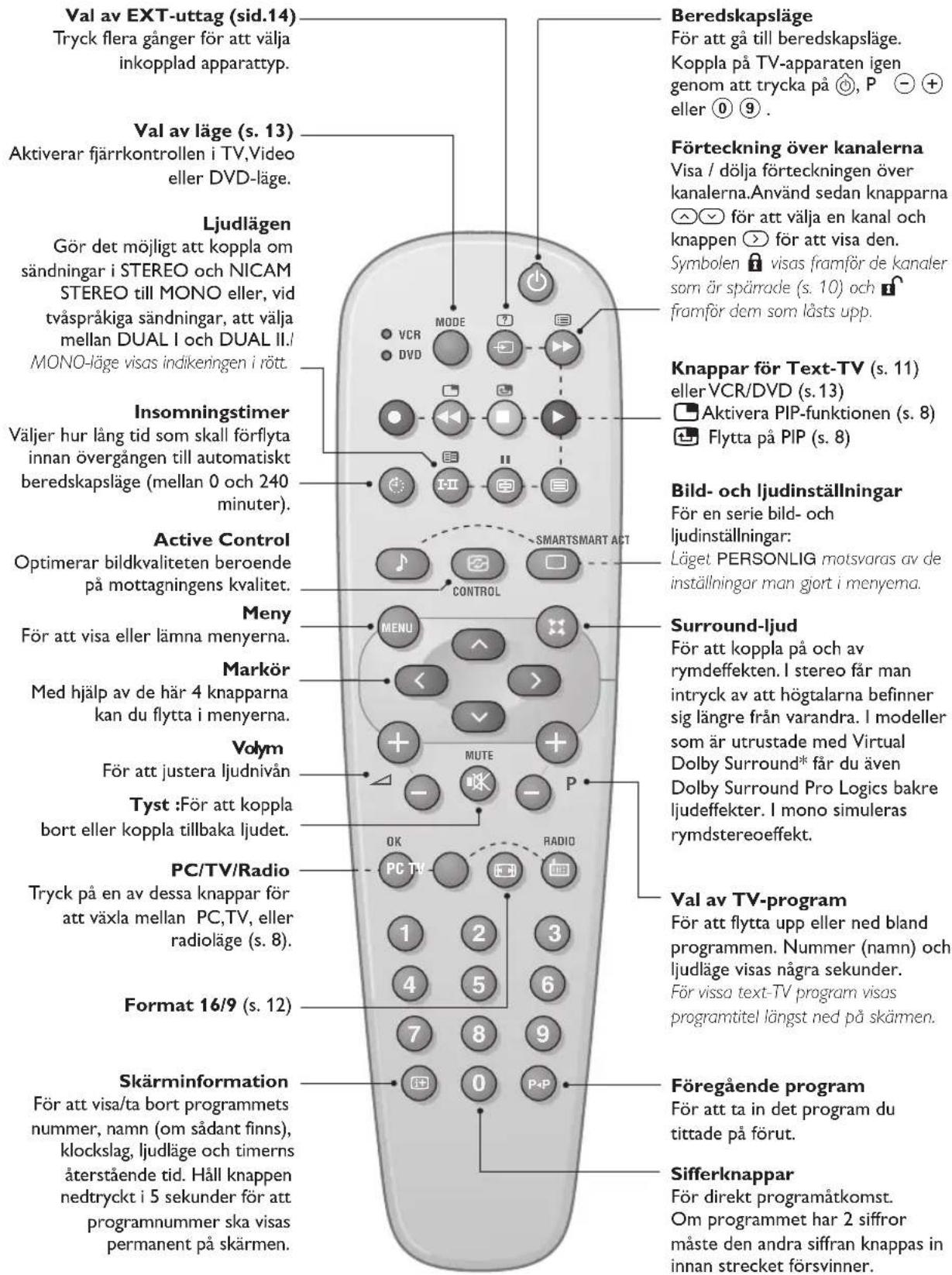

Fjärrkontrollens knappar

Val av EXT-uttag (sid.14) Tryck flera gånger för att välja inkopplad apparattyp. Val av läge (s. 13) Aktiverar fjärrkontrollen i TV,Video eller DVD-läge. Ljudlägen Gör det möjligt att koppla om sändningar i STEREO och NICAM STEREO till MONO eller, vid tvåspråkiga sändningar, att välja mellan DUAL I och DUAL II. MONO-läge visas indikeringen i rött. Insomningstimer Väljer hur lång tid som skall förflyta innan övergången till automatiskt beredskapsläge (mellan 0 och 240 minuter). Active Control Optimerar bildkvaliteten beroende på mottagningens kvalitet. Meny För att visa eller lämna menyerna. Markör Med hjälp av de här 4 knapparna kan du flytta i menyerna. Volym För att justera ljudnivån Tyst :För att koppla bort eller koppla tillbaka ljudet. PC/TV/Radio Tryck på en av dessa knappar för att växla mellan PC,TV, eller radioläge (s. 8). Format 16/9 (s. 12) Skärminformation För att visa/ta bort programmets nummer, namn (om sådant finns), klockslag, ljudläge och timerns återstående tid. Håll knappen nedtryckt i 5 sekunder för att programnummer ska visas permanent på skärmen. Beredskapsläge För att gå till beredskapsläge. Koppla på TV-apparaten igen genom att trycka på ⏻, P ⏻ eller ⏱ 9. Förteckning över kanalerna Visa / dölja förteckningen över kanalerna.Använd sedan knapparna ​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​ Knappar för Text-TV (s. 11) eller VCR/DVD (s. 13) Aktivera PIP-funktionen (s. 8) Flytta på PIP (s. 8) Bild- och ljudinställningar För en serie bild- och ljudinställningar: Läget PERSONLIG motsvaras av de inställningar man gjort i menyema. Surround-ljud För att koppla på och av rymdeffekten. I stereo får man intryck av att högtalarna befinner sig längre från varandra. I modeller som är utrustade med Virtual Dolby Surround* får du även Dolby Surround Pro Logics bakre ljudeffekter. I mono simuleras rymdstereoeffekt. Val av TV-program För att flytta upp eller ned bland programmen. Nummer (namn) och ljudläge visas några sekunder. För vissa text-TV program visas programtitel längst ned på skämen. Föregående program För att ta in det program du tittade på förut. Sifferknappar För direkt programåtkomst. Om programmet har 2 siffror måste den andra siffran knappas in innan strecket försvinner.

* Tillverkad under licens från Dolby Laboratories Licensing Corporation. "Dolby", "Pro Logic", och dubbel Dsymbolen ☐ är vanmärken som tillhör Dolby Laboratones Licensing.

Placera TV:n på en stadig yta. För att förhindra att skada uppstår bör du inte utsätta TV:n för vattenstärk, värmekällor (lampa, ljus, värmeelement osv.) eller blockera ventilationsöppningarna på TV:ns baksida.

② Antennanslutningar

• Använd den medföljande antennkabeln och sätt i antennkontakten i uttaget 📂 på undersidan av TV:n.
• Anslut den medföljande radioantennkabeln till uttaget FM ANT på undersidan av TV:n.
  • Dra kablarna genom TV:ns fot.

③ Anslutning till strömkälla

TV:n fungerar via den medföljande nätadaptern (nätspänningen är markerad på etiketten). Använd endast AC/DC-adaptern som följer med TV:n. • Sätt i adapterns DC-kontakt i TV:ns DC uttag. Låt adaptern stå fritt så att inte ventilationen förhindras. • Koppla adapterns strömkabel och anslut adapterns nätkontakt i vägguttaget (220-240 V/50 Hz).

Se s. 14 för anslutning av andra apparater.

④ Fjärrkontrollen

Sätt i de två medföljande batterierna av typen R6 och observera polariteten så att batterierna vänds rätt. Av hänsyn till miljön innehåller de medföljande batteriema varken kvicksilver, kadmium eller nickel. Släng inte bort batteriema med hushållsavfallet, utan utnyttja de möjligheter som finns till återvinning (fråga din återförsäljare).

⑤ Koppla på TV:n

Tryck på strömbrytaren för att koppla på TV:n. En grön kontrollampa tänds och skärmen lyses upp. Gå direkt till kapitlet för snabbinstallation, s. 5. Om TV:n stannar kvar i beredskapsläge (röd kontrollampa), trycker du på knappen P ⊕ på fjärrkontrollen. Då du använder fjärrkontrollen blinkar kontrollampan.

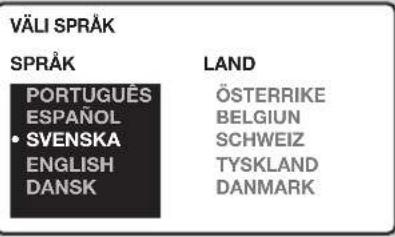

Snabbinstallation av kanalerna

När TV-apparaten slås på för första gången, visas en meny på bildskärmen. Denna meny ber dig välja språk för menyerna:

VÄLI SPRÅK SPRÅK PORTUGUÉS ESPAÑOL • SVENSKA ENGLISH DANSK LAND ÖSTERRIKE BELGIUN SCHWEIZ TYSKLAND DANMARK

Om menyn inte visas, håll TV-apparatens knappar ⚠- och ⚠ + intryckta i fem sekunder för att ta fram menyn.

① Använd fjärrkontrollens knappar ⬆️för att välja språk och bekräfta sedan med >.
② Välj sedan land med knapparna ⬆och bekräfta därefter med >.

Om ditt land inte finns med på listan, välj alternativet OTHER.

3 Sökningen börjar automatiskt. Den tar några minuter. Dess framskridande och antalet hittade kanaler visas. När sökningen är klar försvinner menyn. Lämna eller avbryt sökningen genom att trycka på knappen ⓂHU. Om inget program hittas kan du slå upp kapitlet Tips på s. 16.
4 Om sändaren eller kabelnätet överför signalen för automatisk sortering numreras programmen korrekt.
⑤ Om så inte är fallet numreras de hittade programmen i sjunkande ordning från nummer 99, 98, 97, osv. Använd menyn SORTERA för att numrera om programmen.

Vissa sändare eller kabelnät överför sina egna sorteringsparametrar (region, språk). I så fall skall du ange ditt val via knappama ⬇√ och bekräfta valet med >.

Se även EasyLink-funktionen, s. 6.

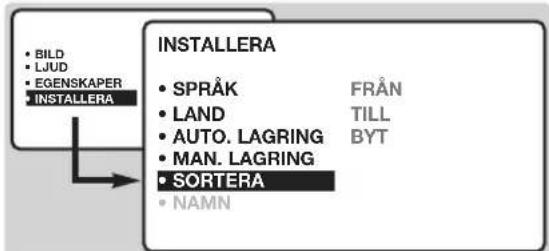

Kanalsortering

① Tryck på knappen Ⓜ. Huvudmenyn visas på skärmen.
② Välj INSTALLERA ( √) och tryck på >. Menyn INSTALLERA visas:

BILD LJUD EGENSKAPER INSTALLERA INSTALLERA SPRÅK FRÅN LAND TILL AUTO. LAGRING BYT MAN. LAGRING SORTERA NAMN

3 Välj SORTERA med knappen ⬇ och tryck på ⬤. Menyn SORTERA visas.Alternativet FRÅN aktiveras.

Anm.: denna meny fungerar på följande sätt:
- "FRÄN" (skriv in numret på den aktuella kanalen),
- "för att byta TILL" (skriv in det nya numret),
- "BYT ut numren" (ändringen utförs).

4 Välj den kanal du önskar numrera om med hjälp av knapparna (<>) eller 0 till 9. Exempel: för att byta FRÅN kanal 78 TILL kanal 2: tryck ⑦ ⑧.
5 Välj TILL (knappen √) och skriv in det önskade nya numret med knapparna <> eller ① till ⑨ (i vårt exempel skriver du ②).
6 Välj BYT (knapp √) och tryck på ▶. Meddelandet BYTT visas och ändringen sker. I vårt exempel numreras kanal 78 om och kallas 2 (och kanal nr 2 blir 78).
⑦ Välj FRÅN (knapp ⬇) och gör om stegen ④ till ⑥ för varje kanal som skall numreras om. Se även EasyLink-funktionen, s. 6.
8 Lämna menyerna genom att trycka på knappen 📊.

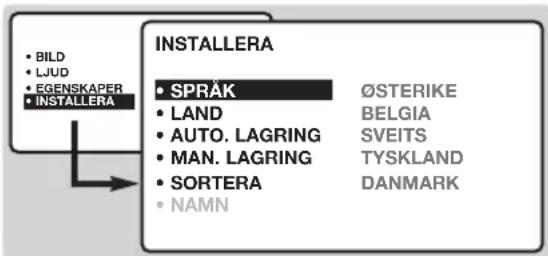

Val av språk och land

① Tryck på knappen Ⓜ for att ta fram huvudmenyn.
② Välj INSTALLERA ( √) och tryck på >. Menyn INSTALLERA visas. Alternativet SPRÅK aktiveras.

• BILD • LJUD • EGENSKAPER • INSTALLERA INSTALLERA • SPRÅK • LAND • AUTO. LAGRING • MAN. LAGRING • SORTERA • NAMN ØSTERIKE BELGIA SVEITS TYSKLAND DANMARK

③ Tryck på ➤ för att öppna menyn SPRÅK.
4 Välj språk med knapparna ⬆. Menyerna visas på det valda språket.
⑤ Tryck på ⬾ för att lämna menyn SPRÅK.
6 Välj LAND ( √) och tryck på >.
7 Välj land med knapparna ⬆. Om ditt land inte finns med på listan, välj alternativet OTHER.
⑧ Tryck på ◀ för att lämna menyn LAND.
9 Lämna menyerna genom att trycka på 📊. Se även EasyLink-funktionen nedan.

Automatisk lagring

Med hjälp av denna meny kan du utföra en automatisk sökning av alla de program som finns tillgängliga i din region (eller via ditt kabelnät).

① Följ först stegen ①-⑧ ovan och gör sedan såhär:
② Välj AUTO. LAGRING (☑) och tryck på >. Sökningen börjar.

Efter några minuter kommer menyn INSTALLERA automatiskt upp igen.

INSTALLERA

• SPRÅK
• LAND

• AUTO. LAGRING
• MAN. LAGRING
- SORTERA
• NAMN

SÖKNING
VAR GOD VÄNTA
PR. NUMMER 2
215.18 MHZ

③ Om sändaren eller kabelnätet överför signalen för automatisk sortering numreras programmen korrekt.
4 Om så inte är fallet numreras de hittade programmen i sjunkande ordning från nummer 99, 98, 97, osv.Använd menyn SORTERA för att numrera om programmen.

Vissa sändare eller kabelnät överför sina egna sorteringsparametrar (region, språk). I så fall skall du ange ditt val via knapparna ⬆√ och bekräfta valet med >.

Lämna eller avbryt sökningen genom att trycka på knappen Ⓜ. Se kapitlet « Tips » på s. 16 om ingen bild hittas.

Se även EasyLink-funktionen nedan.

⑤ Lämna menyerna genom att trycka på ⓘ.

EasyLink-funktionen

Om TV-apparaten är kopplad (via EXT2-uttaget) till en videobandspelare utrustad med EasyLinkfunktion, förs språk, land och hittade kanaler automatiskt över till videobandspelaren vid installationen. Ett meddelande visas på skärmen

under tiden överföringen pågår.

Videobandspelarens förteckning över kanaler blir den samma som TV-apparatens.

EASY LINK inställningen i menyn INSTÄLLNINGAR bör vara på TILL (standard-inställning), se s. 9.

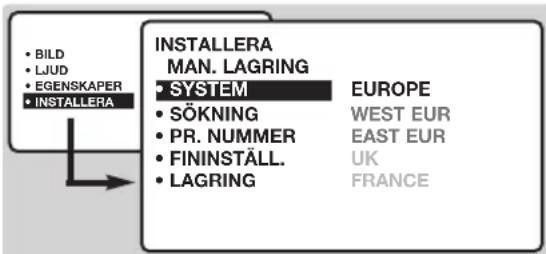

Manuell lagring

Denna meny används för att manuellt lagra varje kanal.

① Tryck på knappen Ⓜ MENU.
② Välj INSTALLERA ( √) och tryck på >. Menyn INSTALLERA visas.
3 Välj MAN. LAGRING (√) och tryck på >. Menyn visas :

BILD LJUD EGENSKAPER INSTALLERA INSTALLERA MAN. LAGRING SYSTEM SÖKNING PR. NUMMER FININSTALL. LAGRING EUROPE WEST EUR EAST EUR UK FRANCE

4 Tryck på ⬤ för att ta fram menyn SYSTEM. Använd ⬇ ⬇ för att välja EUROPE (automatisk sökning*) eller gör en manuell sökning med :WEST EUR (norm BG = Sverige), EAST EUR (norm DK), UK (norm I) eller FRANCE (norm LL').Tryck sedan på ⬇ för att lämna menyn.

* Utom för Frankrike (norm LL'): välj alternativet FRANCE.

5 Välj SÖKNING och tryck på >. Sökningen börjar. Så snart ett program hittas avbryts sökningen. Gå vidare till punkt ⑦. Om du känner till det önskade programmets frekvens kan du skriva in dess frekvensnummer direkt med knapparna ① till ⑨. Se kapitlet « Tips », s. 16 om inget program hittas.
6 Om mottagningen är otillfredställande väljer du FININSTÄLLNING och håller kvar knappen ◀ eller ▶ i nedtryckt läge.
⑦ Välj PROGRAMNUMMER och använd knapparna ◀◀ eller Ⓞ till ⑨ för att skriva in önskat nummer.
8 Välj LAGRA och tryck på >. Meddelandet LAGRAD visas. Programmet har lagrats. Se även EasyLink-funktionen, s. 6.
⑨ Upprepa punkt ⑤ till ⑧ för varje program som skall lagras.

Lämna genom att trycka på knappen ⓘ.

Namngivning av kanalen

Om du vill kan du namnge var och en av de 40 första kanalerna (1-40).

① Tryck på knappen Ⓜ MENU.
② Välj INSTALLERA ( √) och tryck på >. Menyn INSTALLERA visas.

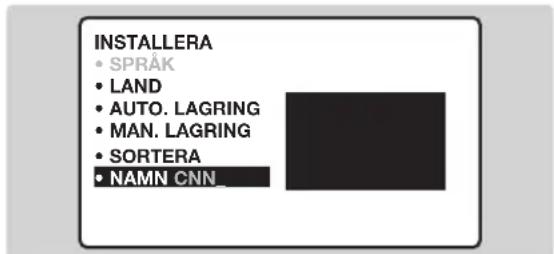

③ Tryck fem gånger på √ för att välja NAMN (dolt i skärmens nedre kant) och tryck på >. Menyn visas :

INSTALLERA • SPRÄK • LAND • AUTO. LAGRING • MAN. LAGRING • SORTERA • NAMN CNN

4 Välj den kanal du önskar namnge med hjälp av knapparna 0 9 eller - P +. Anm.: vid installationen namnges kanalerna automatiskt om en identifieringssignal överförs tillsammans med programmet.
⑤ Använd knapparna ⬾ ⭂ för att förfytta dig i fältet där namnet visas (fem bokstäver).
⑥ Använd knapparna ⬆ ⬇ för att välja bokstäver.
⑦ Tryck på Ⓜdå namnet är inskrivet. Kanalens namn har lagrats. Se även EasyLink-funktionen, s. 6.
⑧ Gör om stegen ④-⑦ för varje kanal du vill namnge.
9 Lämna menyerna genom att trycka på 📊.

Använda radion

Val av radioläge

Tryck på knappen 📞 på fjärrkontrollen för att välja radioläge. Tryck på knappen TV för att återgå till TV-läget. I radioläget visas stationens nummer, namn (om tillgängligt), frekvens och ljudtyp på skärmen.

Använd menyn NAMN för att skriva in stationemas namn. (s. 7)

Val av program

För att välja FM-stationer, använd knapparna ① ⑨ eller - P + (från 1 till 40).

Förteckning över radiostationer

Tryck på knappen Ⓞ för att visa/dölja förteckningen över radiostationerna. Använd därefter markörknapparna för att välja någon av stationerna.

Användning av radions menyer

Använd knappen Ⓜ for att komma åt radions

specialinställningar.

Om du använt snabbinstallationen, finns alla tillgängliga FM-stationer lagrade i minnet. För att påbörja en ny sökning, använd menyn INSTALLERA:AUTO. LAGRING (för en fullständig sökning) eller MAN. LAGRING (för att söka en station åt gången). Menyerna SORTERA och NAMN används för att sortera eller namnge radiostationerna. Dessa menyer fungerar på samma sätt som TV:ns menyer.

Skärmsläckaren

Skärmsläckaren kan du aktivera/avaktivera i menyn EGENSKAPER. Klockslaget, stationens frekvens och namn (om tillgängligt) visas på bildskärmen.

Användning som datorbildskärm

PC-läge

Du kan använda TV:n som en datorbildskärm. Med funktionen PIP kan du samtidigt titta på olika TV-kanaler som visas i ett litet fönster på bildskärmen.

Anslut datom och ställ därefter in upplösningen (se s. 15).

Val av PC-läge

Tryck på knappen Ⓗ på fjärrkontrollen för att ställa TV:n i PC-läge.Tryck på knappen ⓤ för att återgå till TV-läget.

Om TV:n inte mottagit någon datorsignal under 5 sekunder, slår den automatiskt över till beredskapsläge.

Användning av PIP-funktionen

När TV:n är i PC-läge, kan du se på TV-kanalerna via ett litet fönster som visas på bildskärmen.

① Tryck på knappen ☐ för att få fram PIP-fönstret. Nu syns TV-bilden i ett litet fönster på bildskärmen.

② Tryck en gång till på för att minska på fönstrets storlek eller för att dölja fönstret helt.

③ Använd knapp 📊 om du vill flytta på fönstret. Du kan även flytta fönstret gradvis med hjälp av markörknapparna.

4 För att byta kanal i PIP-fönstret, använder du knapparna ① ⑨ eller -P +. Om du vill se bilden från en annan apparat, som är ansluten till TV:n (videobandspelare, DVD, ...), trycker du på knappen

Använding av menyer i PC-läge

Tryck på knappen Ⓜ för att komma åt specialinställningar i PC-läget.Använd kursorn för att ställa in (inställningarna lagras automatiskt i minnet):

- AUDIO SELECTION: för att välja det ljud som överförs via TV:n (PC eller TV/Radio). Du kan t.ex. lyssna på radion medan du använder datorn. Obs! Du måste välja TV- eller radioläget innan du övergår till PC-läget. När PIP-fönstret syns på bildskärmen, kan du inte lyssna på radion.

- BRIGHTNESS / CONTRAST: används för att ställa in bildskärmens ljusstyrka och kontrast.

- ADJUST COLOUR: för att välja bildens färgton.(kall, normal eller varm).

• VIDEO NOISE: används för att eliminera horisontala (PHASE) och vertikala (CLOCK) störningar på skärmen.

- ADJUST POSITION : används för att justera bildens horisontala och vertikala position.

- AUTO ADJUST : positionen justeras automatiskt.

- PIP CONTROLS : används för att justera PIP-fönstrets storlek och position.

- MODE SELECT: används för att återgå till TV- eller radioläget.

- RESET TO FACTORY SETTING : för att återgå till fabriksinställningarna (standardinställning).

- VIEW FORMAT: används för att välja mellan bredbilds- eller vanligt PC-bildformat.

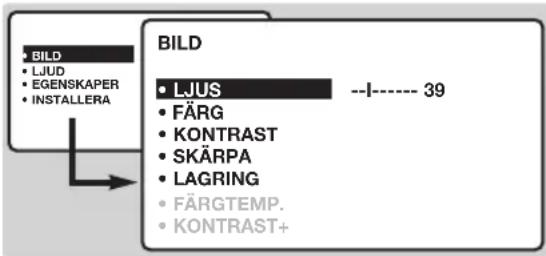

Bildinställningar

① Tryck på knappen Ⓜ och sedan på ▶. Menyn BILD visas:

BILD • LJUD • EGENSKAPER • INSTALLERA BILD • LJUS --I---- 39 • FÄRG • KONTRAST • SKÄRPA • LAGRING • FÄRGTEMP. • KONTRAST+

② Använd knapparna ⬆√ för att välja en inställning och knapparna ◁> för att utföra inställningen.

Anm.: detta är en rullgardinsmeny.

Håll knappen ⬇ nedtryckt för att komma åt de inställningar som döljs i skämens nedre kant.

3 Då inställningarna är gjorda, välj alternativet LAGRING och tryck på > för att lagra dem.
4 Lämna menyerna genom att trycka på 📊.

Beskrivning av inställningarna:

• LJUS: i nverkar på hur ljus bilden är.
- FÄRG: inverkar på färgens intensitet.
- KONTRAST: i nverkar på skillnaden mellan ljusa och mörka toner.
- SKÄRPA: i nverkar på bildens tydlighet.
- LAGRING: för att lagra bildinställningarna.
- FÄRGTEMP: ställer in bildens färgton. Tre tillval finns tillgängliga: KALL (blåvit), NORMAL (balanserad) och VARM (rödvit).
- KONTRAST +: För att aktivera / koppla bort den automatiska justeringen av bildens kontrast (relaterar oavbrutet den mörkaste delen av bilden till svart).

Ljudinställningar

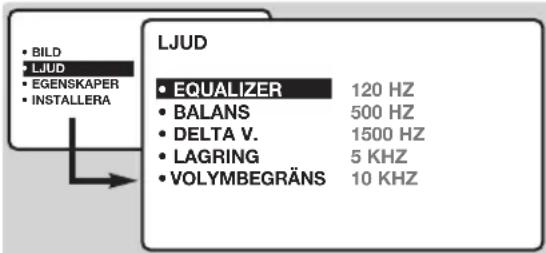

1 Tryck på Ⓜ, välj LJUD (√) och tryck på ▶ Menyn LJUD visas:

BILD LJUD EGENSKAPER INSTALLERA LJUD EQUALIZER 120 Hz BALANS 500 Hz DELTA V. 1500 Hz LAGRING 5 KHZ VOLYMBEGRÄNS 10 KHZ

② Använd knapparna ⬆ ⬇ för att välja en inställning och knapparna ⬇ ⭇ för att utföra inställningen.
3 Då inställningarna är gjorda, välj alternativet LAGRING och tryck på > för att lagra dem.
4 Lämna menyerna genom att trycka på 📊.

Beskrivning av inställningarna:

• EQUALIZER: för att ställa in ton (från bas: 120 Hz till diskant: 10 kHz).
• BALANS : ger jämnvikt i ljudet mellan vänster och höger högtalare.
• DELTA V. (volymskillnad): används för att jämna ut volymskillnaderna som kan existera mellan de olika kanalerna eller EXT-uttagen. Denna inställning kan användas för programmen 1 till 40 och EXT-uttagen. Använd knapparna Ⓑ P ⊕ för att jämföra nivåerna på olika program.
• LAGRING: för att lagra ljudinställningarna.
• VOLYMBEGRÄNSNING: a n vänds för automatisk kontroll av ljudstyrkan för att undvika plötsliga ljudhöjningar, exempelvis vid kanalbyte eller reklam.

① Tryck på Ⓜ och välj EGENSKAPER (▽) och tryck på ▶. Du kan ställa in:

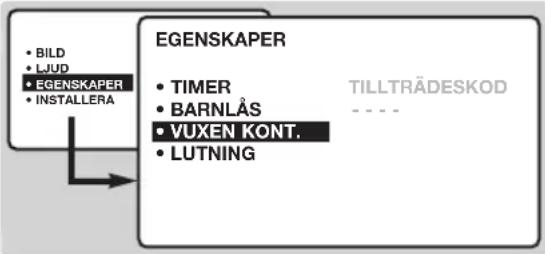

② TIMER, BARNLÅS och VUXEN KONT.: se nästa sida
3 SELECT. MODE: a n vänds för att ställa in TV:n i radio-,TV- eller PC-läge.
4 EASYLINK (finns bara på vissa modeller) : Om TV-apparaten är kopplad (via EXT2-uttaget) till en

videobandspelare utrustad med EasyLink-funktion, förs språk, land och hittade kanaler automatiskt över till videobandspelaren vid installationen. Om din videobandspelare inte är utrustad med denna funktion, väljer du FRÅN.

5 Lämna menyerna genom att trycka på knappen ⓘ+.

Väckningsfunktion

Denna meny gör det möjligt att använda TV-apparaten som väckarklocka.

① Tryck på knappen Ⓜ MENU.
② Välj EGENSKAPER ( √) och tryck två gånger på ▶. Menyn TIMER visas:

BILD LJUD EGENSKAPER INSTALLERA EGENSKAPER TIMER TID 10:56 STARTTID STOPPTID PR. NUMMER BEKRÅFTA

③ Tryck på ⬤ för att gå in i eller lämna varje undermeny och använd knapparna ⬌️ ⬇ för att utföra inställningen:
4 TID: skriv in det aktuella klockslaget. Anm.: Varje gång TV-apparaten kopplas på ställs klockan automatiskt rätt med hjälp av text-TV för kanalen på programplats nr 1. Om denna inte har text-TV sker ingen uppdatering.
⑤ STARTTID: skriv in det klockslag då väckning önskas.

Låsfunktion

Det går att spärra vissa kanaler eller helt hindra användningen av TV-apparaten genom att låsa knapparna.

Spärrande av kanalerna

① Tryck på knappen Ⓜ MENU.
② Välj EGENSKAPER ( √) och tryck på >.
③ Välj VUXEN KONT. (☑) och tryck på >.

BILD LJUD EGENSKAPER INSTALLERA EGENSKAPER TIMER BARNLÅS VUXEN KONT. LUTNING TILLTRÄDESKOD ----

4 Knappa in din personliga tillträdeskod. Knappa första gången in koden 0711 två gånger. Menyn visas.
⑤ Tryck på ➞ för att ta in menyn.
6 Använd knapparna ⬆ ⬇ för att välja önskad kanal och bekräfta med >. Symbolen 🔒 visas framför de kanaler eller de uttag som spärrats.
7 Lämna menyn genom att trycka på knappen Ⓗ. Om du efter detta vill titta på en spärrad kanal, måste du knappa in den personliga

⑥ STOPPTID: skriv in klockslaget för övergång till beredskapsläge.
7 PR. NUMMER: skriv in numret på den kanal som önskas för väckningen. Med hjälp av knapparna ◀▶ kan du välja en FM-kanal på de modeller som är utrustade med radiofunktion (med knapparna 0⑨ kan du bara välja TV-kanaler).
⑧ BEKRÄFTA: man kan ställa in:

• EN GÅNG för väckning en enda gång,
• DAGLIG för väckning varje dag,
• STOPP för att annullera.

9 Tryck på ⏻ för att sätta TV-apparaten i beredskapsläge.Apparaten sätts automatiskt på vid det programmerade tiden. Om apparaten redan är påslagen, byter den endast program vid den valda tiden.

Kombinationen BARNLÅS och TIMER kan användas för att begränsa TV-tittandet, t.ex. för barnen. Läget EN GÅNG gör att du kan programmera antingen starttid eller stopptid (men inte bögge samtidigt).

koden, annars förblir skärmen svart.

Märk att vad gäller kodade kanaler som använder sig av en yttre dekoder måste man spärra motsvarande EXT-uttag.

Hur man läser upp alla kanaler

Gör om stegen 1-4. Välj sedan RADERA ALLT och tryck på >.

Upprepa stegen ① till ④ och gör sedan så här:

5 Välj KODBYTE och knappa in din egen fyrsiffriga kod.
⑥ Bekräfta genom att skriva in den en andra gång. Din nya kod har nu lagrats.
7 Tryck på Ⓔ för att lämna menyerna. Om du har glömt din personliga kod skriver du in den universella koden 0711 två gånger.

Låsa knapparna

① Tryck på Ⓜ, välj EGENSKAPER (√) och tryck på >.
② Välj BARNLÅS ( √) och tryck på > för att aktivera låsfunktionen.
3 Stäng av TV-apparaten och göm fjärrkontrollen.TV-apparaten kan inte användas (den kan endsat sättas på med fjärrkontrollen).
④ För att upphäva låsfunktionen: ställ BARNLÅS på AV.

Text-TV

Text-TV är ett informationssystem som sänds av vissa kanaler och som läses som en tidning. Systemet ger också hörselskadade eller den som inte är välbekant med sändningens språk tillgång till textning (t.ex. kabel-TV och satellitsändningar...).

VCR DVD MODE ? + SMART SMARTACTIVE CONTROL MENU < + MUTE - P OK PC TV 1 2 3 4 5 6 7 8 9 10 P+P PHILIPS

Tryck på:

Tar in eller lämnar text-TV. En innehållsförteckning med lista över tillgängliga rubriker visas. Varje rubrik betecknas med ett sidnummer (alltid 3-siffrigt). Om den valda kanalen inte sönder text-TV visas texten P100 och skärmen förblir svart (lämna i så fall text-TV och välj en annan kanal).

Skriv in önskat sidnummer med knapparna ① till ⑨ eller - P +. Exempel: för sidan 120 knappar du in 120 ① ② ③ . Numret visas högst upp till vänster på skärmen, sidräknaren letar och sidan visas. Upprepa momentet när du vill se en annan sida. Om räknaren fortsätter att söka är sidan inte tillgänglig eller sänds inte.Välj ett annat nummer.

Direktval av rubrik

Färgade zoner visas i skärmens nederkant. De 4 färgade knapparna gör det möjligt att ta fram rubriker eller motsvarande sidor. Färgzonerna blinkar om ett fält eller en sida inte är tillgänglig.

Innehållsförteckning

Direktval av undersidor

För att gå tillbaka till innehållsförteckningen (i allmänhet sidan 100).

Vissa sidor har även underordnade sidor (t.ex. s. 120 har de underordnade sidorna 1/3, 2/3 och 3/3). I så fall visas sidnumret i grönt och föregås av symbolen ▶, ◀ eller ◀ ▶. Använd knapparna ◀> för att komma direkt till önskade underordnade sidor.

Förstoring av en sida

Visar först den övre, sedan den undre delen av sidan och går till sist tillbaka till normaläge.

Dubbel text-TV-sida (finns bara på vissa modeller)

För att aktivera eller koppla bort den dubbelsidiga visningen av text-TV. Den aktiva sidan visas till vänster och följande sida till höger. Tryck på knappen Ⓓ om du vill hålla kvar en sida (t.ex. innehållsförteckningen). Den aktiva sidan blir då den högra. Tryck på Ⓗ for att återgå till normalläge.

Dold information

Tar fram/tar bort dold information (lösningar på spel eller frågor/svar).

Favoritsida

För varje text-TV-program mellan 1 och 40 kan du lagra 4 favoritsidor som du kan nå med de färgade knapparna (röd, grön, gul och blå).

① Tryck på knappen (MENL) för att ställa in favoritsidor. ② Visa först den favoritsida som du vill lagra. ③ Tryck på knappen (⊕) och sedan på önskad färgknapp. Sidan lagras.

4 Upprepa stegen 2 och 3 för de andra färgknapparna. 1 Sidan kommer nu att automatiskt visas längst ned på skärmen var gång text-TV kopplas in. För att gå tillbaka till de vanliga rubrikerna trycker du på MENU.

Om du vill radera allting trycker du på 📊 i 5 sekunder.

Format 16/9

De bilder du tar emot kan överföras till format 16:9 (bred skärm) eller 4:3 (traditionell skärm). Bilder i 4:3 har ibland svarta band längst ned och längst upp (brevlådeformat).

Denna funktion gör det möjligt att ta bort de svarta banden och optimera bildvisningen på skärmen.

Om din TV är i 4:3 format.

Tryck på tangenten Ⓗ (eller ⬇ √) för att välja olika lägen:

4:3

Bilden återges i 4:3 format.

UTVIDGA 4:3

Bilden förstoras vertikalt. Det här läget är avsett att ta bort de svarta fält som finns när du tittar på ett program i brevlådeformat (letterbox).

KOMPRIM. 16:9

Bilden komprimeras vertikalt till 16:9 format.

Om din TV är i 16:9 format.

Tryck på tangenten ⏻ (eller ◀) för att välja olika lägen:

TV-apparaten är utrustad med automatisk omkoppling som styrs av den kod som skickas ut med vissa program och som ger rätt skärmformat.

4:3

Bilden visas i format 4:3 och ett svart band syns på båda sidor om bilden.

ZOOM 14:9

Bilden förstoras till format 14:9. Ett smalt svart band blir kvar på sidorna.

ZOOM 16:9

Bilden förstoras upp till format 16:9. Detta läge rekommenderas för bilder med svarta band upptill och nedtill (brevlådeformat).

TEXT ZOOM

Läge som gör det möjligt att visa bilder i 4:3 över skärmens hela yta med synlig text.

SUPERBRED

Läge som gör det möjligt att visa bilder i 4:3 över skärmens hela yta genom att bredda bildens sidor.

WIDE SCREEN

Med denna funktion kan du ställa in det rätta bildförhållandet för bilder i 16:9-format. Observera: Om du använder detta formatläge för en 4:3-bild kommer bildinnehållet att bli onaturligt brett.

FULLSKÄRM

Denna funktion används för att visa bilden i full skärm.

VCR och DVD

MODE OVCR DVD SMART ACTIVE CONTROL MENU MUTE P OK PC TV RADIO 1 2 3 4 5 6 79 8 0 P+P PHILIPS

De flesta ljud och bild produkter i Philips sortiment kan skötas med TV-mottagarens fjärrkontroll.

Fjärrkontrollen är kompatibel med alla videobandspelare som använder RC5-standarden och alla DVD-spelare som använder RC6-standarden.

① Tryck på MODE -knappen för att välja önskat läge: VCR

(videobandspelare) eller DVD. Kontrollampan på fjärrkontrollen tänds och visar valt läge. Efter 20 sekunder utan åtgård släcks lampan (återgång till TV-läge).

② Förutsatt att utrustningen medger det, kan följande knappar användas:

beredskapsläge,
- inspelning,
snabbspolning bakåt,
■ stopp,
▶ avspelning,
▶▶ snabbspolning framåt,
II paus
VCR Timer,
DVD : textningsspråk
MENU meny,

markör navigering och inställningar,

OK för att bekräfta,

①⑨ sifferknappar,
- P programval,
I-II språkval,
OSD-meny.

Ordlista

EasyLink: En digital länk mellan TV-apparaten och videobandspelaren, som möjliggör direkt överföring av viss information, som t.ex. inställningen av kanaler eller programmering av videobanspelaren med hjälp av NexTView-guiden.

PIP (Picture in Picture): Ett mindre fönster möjliggör visning av en liten bild i huvudbilden. I PC-läget kan du i ett litet fönster titta på bilder från TV:n eller från en annan apparat (DVD, videobandspelare, ...), som är ansluten till TV:n.

RVB-signaler: 3 videosignaler (röd, grön, blå) som utgör bilden. Användning av dessa signaler ger bättre bildkvalitet.

S-Video-signaler: Två separata Y/C videosignaler från S-VHS och Hi-8 inspelningsnormer. Y-signalerna för ljusstyrka (svart och vitt) och C-signalerna för färg spelas in separat på bandet. Kvaliteten blir bättre än med standardvideo (VHS och 8 mm) där Y- och C-signalerna blandas för att ge en enda videosignal.

NICAM-ljud: Förfarande med vilket digitalt ljud kan sändas.

System: TV-bilderna sänd inte på samma sätt i alla länder. Det finns flera olika normer för TV-sändning: BG, DK, I och LL'. Inställningen SYSTEM (s. 6) används för att välja en av dessa normer. Förväxla inte med PAL eller SECAM färgkodning. Pal används i de flesta europeiska länder, Secam i Frankrike, OSS och de flesta afrikanska länder. Förenta Staterna och Japan använder ett annat system som heter NTSC. Ingångar EXT1 och EXT2 kan återge inspelningar med NTSC färgkodning.

16/9: Betecknar förhållandet mellan skärmens bredd och höjd. TV-apparater med bred skärm har proportionerna 16:9, din TV-mottagare har traditionellt 4:3-format.

Beroende på versionen kan TV:n vara utrustad med 1 eller 2 Scart-uttag, EXT1 och EXT2. En specialadapter medföljer. Den kopplas till uttaget EXT1 och innebär att scartsladden kan ledas ut på olika sätt på baksidan av TV:n.

Uttag EXT1 har in- och utgångar för audio och video samt RGB-ingångar.

Uttag EXT2 (om sådant finns) har in- och utgångar för audio och video samt S-Video-ingångar.

Gör anslutningarna som på bilden. Använd en eurokabel av god kvalitet. Använd uttaget EXT2 om din DVD-Recorder eller videobandspelare har funktionen Easylink.

Om din videobandspelare inte utrustats med ett uttag för eurokabel kan den enbart anslutas via antennuttaget. Du måste då söka rätt på videobandspelarens testsignal och ge den ett programnummer på TV:n. (se manuell lagring, s. 6). För att visa videobandspelarens bild, tryck på knappen 0.

Videobandspelare med dekoder

Anslut dekodern till videobandspelarens andra uttag för eurokabel. På så sätt kan du ta in kodade sändningar.

Ytterligare apparater

De TV-apparater som är utrustade med 2 scartkontakter och avger RGB-signaler (digital dekoder, DVD-läsare, spel, o.s.v.) ska anslutas till EXT1 och de apparater som avger S-Video signaler (S-VHS-videobandspelare, Hi-8, ...) skall anslutas till EXT2.

Hur man kopplar in de anslutna apparaterna

Tryck på knappen ⏻ för att välja EXT1, för modeller med 2 scartkontakter: EXT2 och S-VHS2 (S-Video-signaler i EXT2-uttaget) och EXT3.

Flertalet apparater (dekoder, videobandspelare) sköter omkopplingen automatiskt.

Videokamera, Videospel

Anslutningarna för AV och S-VIDEO finns bakom luckan på vänster sida eller, för en TV med stor bildskärm, bakom den högra luckan. Anslut enligt figuren. Välj EXT3 med knappen Ⓗ. Om du har en mono-apparat ska ljudsignalen kopplas till uttaget AUDIO L. Ljudet återges automatiskt via både TV-apparatens vänstra och högra högtalare.

När du kopplar in hörlurarna bryts ljudet i TV-apparaten. Justera hörlurarnas ljudstyrka med hjälp av knapparna - ∠ + .

Hörluramas impedans (motständ) ska vara mellan 32 och 600 ohm.

Använd en ljudkabel för att ansluta TV-apparaten till en hi-fi-anläggning. Koppla ljudkabeln till uttagen Audio out L och R på TV-apparaten till ingångarna Audio In L och R på hi-fi-anläggningen. Om du har en aktiv bashögtalare, koppla utgången Subwoofer out på TV:n till ingången Subwoofer in på din bashögtalare.

Koppla bildskärmsutgången på din dator till ingången PC input (VGA) på TV-apparaten. Koppla ljuduttaget Audio out L och R på datorn till ingången Audio in (PC) L och R på TV:n. För mer information om användning i PC-läget, se s. 8. Den optimala bildupplösningen får du genom att konfigurera datorn till 1024 x 768, 60 Hz.

Obs! Om du använder en annan upplösning, fungerar PIP-funktionen eventuellt inte. Om så är fallet visas ett meddelande om detta på bildskärmen.

Här följer en förteckning över de olika bildupplösningar som är tillgångliga på din TV:

640 × 350, 70 Hz 720 × 400, 70 Hz 1024 × 768, 60 Hz
640 × 350, 85 Hz 720 × 400, 85 Hz 1024 × 768, 70 Hz
640 × 480, 60 Hz 800 × 600, 56 Hz 1024 × 768, 75 Hz
640 × 480, 67 Hz 800 × 600, 60 Hz 1024 × 768, 85 Hz
640 × 480, 72 Hz 800 × 600, 72 Hz 1152 × 864, 75 Hz
640 × 480, 75 Hz 800 × 600, 75 Hz 1280 × 960, 60 Hz
640 × 480, 85 Hz 800 × 600, 85 Hz 1280 × 1024, 60 Hz
832 × 624, 75 Hz 1280 × 1024, 75 Hz

Tips

Dålig bild	Närhet till berg eller höghus kan ge upphov till dubbla bilder, eko eller skuggor. Försök i så fall att ställa in bilden manuellt: se « fininställning » (s. 7) eller ändra utomhusantennens riktning. Är du säker på att din antenn kan ta in sändningar på den här frekvensen (UHF- eller VHF-band)?
Ingen bild	Du har väl inte glömt att ansluta antennen? Har du valt rätt system (s. 7)? Dåligt anslutna eurokablar eller antennuttag är ofta orsaken till bild- och ljudproblem (det händer att anslutningssladdarna dras ut till hälften när du flyttar eller vänder TV-apparaten). Granska samtliga anslutningar.
Anslutna apparater ger bild i svart-och-vitt	Du har inte valt rätt signal med knappen ☎: S-VHS2 i stället för EXT2. Kontrollera att den videokasett du skall spela har spelats in med en norm (PAL, SECAM, NTSC) som videobandspelaren känner igen.
Inget ljud	Om du på vissa kanaler får in bild men inget ljud innebär det att du inte har rätt TV-system. Förändra inställningen SYSTEM (s. 7). Förstärkaren, som är ansluten till TV:n, fungerar inte? Kontrollera, att du inte har förväxlat ljudutgången med ljudingången.
PC-läget eller PIP-funktionen fungerar inte?	Kontrollera, att datorn har lämplig skärmupplösning (se s. 15). Radion fungerar inte i PC-läget? När PIP-funktionen är aktiv, går ljudet via TV:n.Avaktivera PIP-funktionen och gå till radioläget för att därefter återgå till PC-läget.
Om fjärrkontrollen inte längre fungerar:	TV-apparaten reagerar inte på fjärrkontrollen och kontrollampan blinkar inte när du använder fjärrkontrollen? Dags att byta batterier.
Beredskapsläge	Stannar din TV-apparat kvar i berdeskapsläge när du sätter på den och visas texten LÄSFUNKTION när du använder TV-apparatens knappar? Tillvalet BARNLÅS är inkopplat (se s. 10). Om TV-apparaten inte får någon signal efter 15 minuter går den automatiskt över till beredskapsläge. För att spara el är TV-apparaten försedd med delar som möjliggör en mycket låg förbrukning i beredskapsläge (mindre än 1 W).
Rengöring av TV-apparaten	Skärmen och TV-lådan bör endast rengöras med en ren och mjuk duk som inte luddar.Använd inte produkter baserade på alkohol eller lösningsmedel.
Direktiv om återanvändning	Din TV-apparat är tillverkad av material som kan återanvändas. Var rädd om miljön ! Det finns speciella företag som tar hand om utslitna apparater, monterar ned dem och tar vara på det material som kan återvinnas (kontakta din återförsäljare).
Händer det fortfarande ingenting?	Dra ut TV:ns kontakt ur vägguttaget.Vänta i 30 sekunder och sätt därefter i kontakten i uttaget igen.. Försök aldrig reparera TV-apparaten själv när något är fel.Ta alltid kontakt med din återförsäljare.

Johdanto
