MANUALE UTENTE 23HM8801 PHILIPS

La ringraziamo di aver acquistato questo televisore. Il presente manualetto è stato concepito per aiutarla ad installare e utilizzare il suo televisore. Le consigliamo vivamente di leggerlo fino in fondo. Ci auguriamo che la nostra tecnologia la soddisfi pienamente.

Dichiarazione di conformità

Questo apparecchio è fabbricato nella Comunità Economica Europea nel rispetto delle disposizioni di cui al D. M. 26/03/92 ed in particolare è conforme alle prescrizioni dell'art. 1 dello stesso D.M.

Si dichiara che l'apparecchio televisori a colori (vedere indicazioni sull'etichetta nel retro della televisione) risponde alle prescrizioni dell'art.2 comma 1 del D.M. 28 Agosto 1995 n. 548.

Fatto a Dreux, il Febbraio 2003 P. E.G.P. 1, rue de Réveillon

28104 Dreux France

Sommario

Predisposizione

Presentazione del televisore LCD 2

I tasti del telecomando ....3

Installazione del televisore 4

Installazione rapida dei canali 5

Riordino dei programmi 5

Scelta della lingua e del paese 6

Memorizzazione automatica 6

Funzione EasyLink 6

Memorizzazione manuale 7

Nome di programma 7

Funzionamento

Utilizzo della radio 8

Utilizzo in modo monitor PC 8

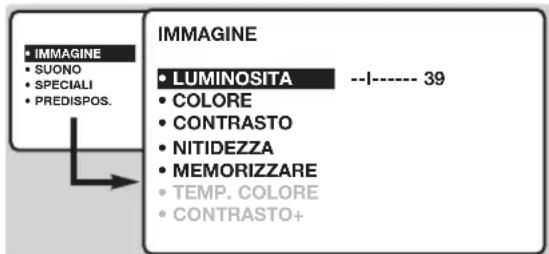

Regolazione dell'immagine 9

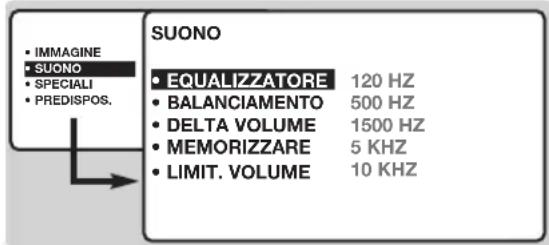

Regolazione del suono 9

Regolazione delle funzioni speciali 9

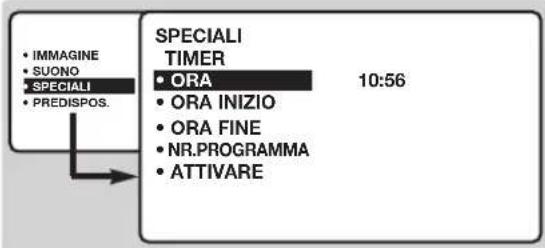

Funzione TIMER 10

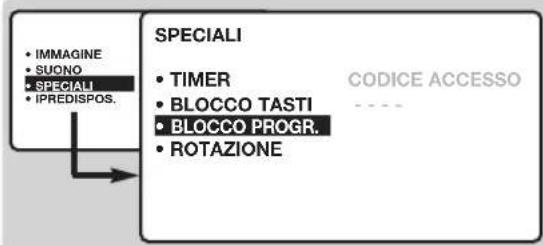

Bloccaggio del televisore 10

Televideo 11

Funzioni televideo ....12

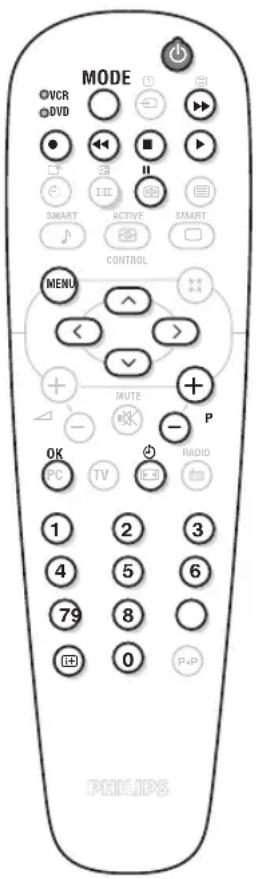

Tasti VCR o DVD 13

Glossario 13

Periferiche

Videoregistratore 14

Altri apparecchi 14

Selezione degli apparecchi collegati 14

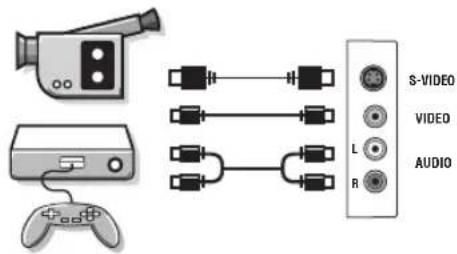

Videocamera, videogiochi .....15

Cuffie 15

Amplificatore 15

Computer 15

Consigli 16

Pulizia del televisore

Per pulire lo schermo e la cassa del televisore utilizzare esclusivamente un panno pulito, morbido e che non faccia peli. Non utilizzare prodotti a base di alcool o di solventi.

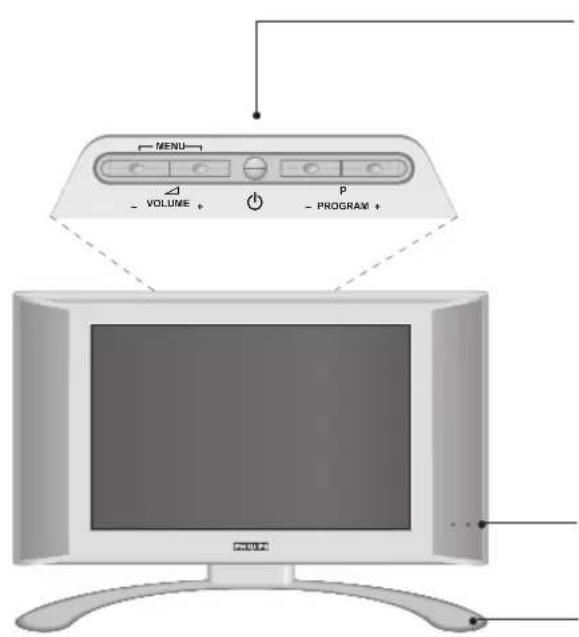

Presentazione del televisore LCD

MENU - VOLUME + P - PROGRAM +

I tasti del televisore:

• ⏻ : per accendere o spegnere il televisore.
- VOLUME - + (- ∠+): per regolare il livello del volume.
- PROGRAM - + (- P +): per selezionare i programmi.
- MENU: per visualizzare o uscire dai menu, premere contemporaneamente i 2 tasti △ - e △ +. Successivamente, i tasti P - + permettono di selezionare una regolazione ed i tasti △ - + di regolare.

Nota: se la funzione BLOCCO TASTI è attivata, i tasti - ∆+ e - P + non possono venire utilizzati (vedi menu SPECIALI, pagina 10).

Spia di accensione e sensori ad infrarossi.

Base inclinabile.

La base può essere smontata e sostituita mediante un kit di fissaggio a muro disponibile in opzione (rivolgetevi al vostro rivenditore).

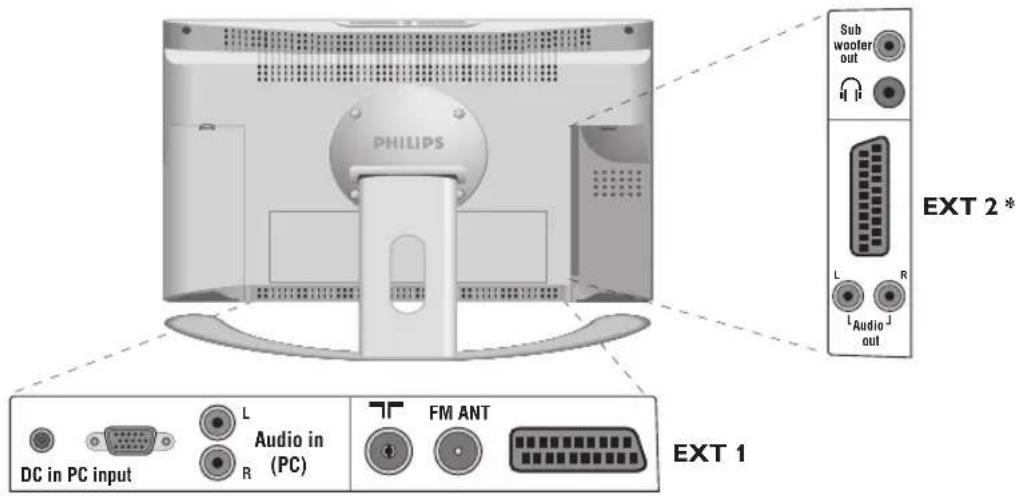

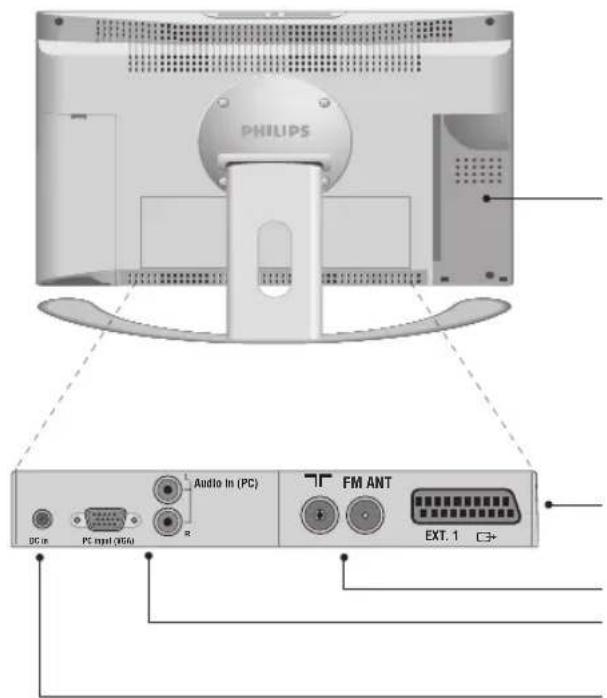

Lato posteriore:

PHILIPS Audio In (PC) FM ANT DC in PC input (RGB) EXT.1 C3+

I collegamenti principali si eseguono dalla parte inferiore del televisore.

Sportellini estraibili a sinistra* e a destra permettono di accedere a delle prese di connessione supplementari.

* Gli schermi di grandi dimensioni sono privi dello sportellino sinistro. Per maggiori dettagli sui collegamenti, vedi pagina 14.

Presa scart EXT1

Prese d'antenna per TV e radio Ingresso VGA e audio per il collegamento di computer.

Presa di alimentazione DC

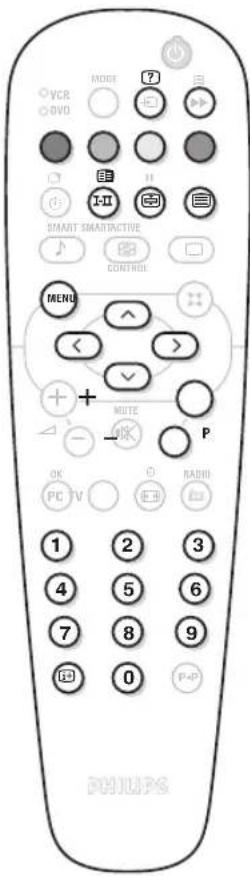

I tasti del telecomando

Selezione prese EXT (p.14)

Premere più volte per selezionare la sorgente esterna collegato.

Selettore di modo (p.13)

Per attivare il telecomando in modo TV, VCR (videoregistratore) o DVD.

Modo suono

Permette di forzare le trasmissioni STEREO e NICAM STEREO in MONO o, per le trasmissioni bilingua, di scegliere tra LINGUA I o LINGUA II. Se viene selezionato il suano mono, l'indicazione sullo schermo e' di color rosso.

Timer spegnimento

Per selezionare un lasso di tempo prima di passare automaticamente allo stato di attesa (da 0 a 240 minuti).

Active Control

Migliora la qualità dell'immagine in funzione del livello di ricezione.

Menu : Perrichiamare

i menu o uscire dagli stessi.

Cursore

Questi 4 tasti permettono di navigare nei menu.

Volume

Per regolare il livello audio

Interruzione audio

Per eliminare o ripristinare l'audio.

PC / TV / Radio

Premere uno di questi tasti per commutare il televisore in modo PC, TV o radio (p. 8).

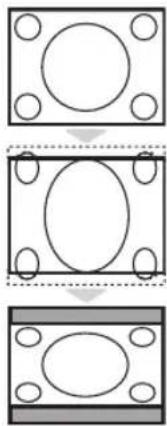

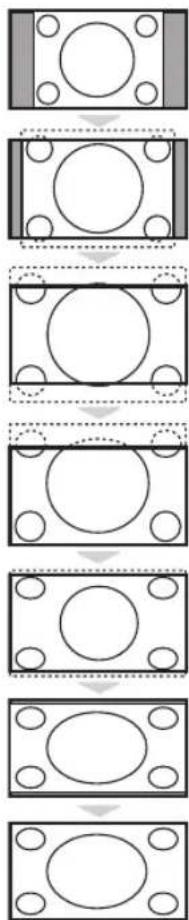

Formato 16/9 (p. 12).

Inform. schermo

Per visualizzare / rimuovere il numero di programma, il nome (se esiste), l'ora, il tipo di audio, il tempo rimasto del timer. Per la visualizzazione continua del numero di programma allo schermo, premere questo tasto per 5 secondi.

VCR DVD MODE SMARTSMART ACT CONTROL MENU MUTE P OK PC TV RADIO 1 2 3 4 5 6 7 8 9 0 P+P

Stato di attesa

Per selezionare il modo Stato di attesa. Per riaccendere il televisore, premere ⏻, P ⊖ + o Ⓞ 9.

Lista dei programmi

Per visualizzare / cancellare la lista dei programmi. Servirsi dei tasti ⏻ per selezionare un programma e del tasto ⚠ per visualizzarlo.

Il simbolo 📄 appare davanti ai programmi bloccati (p.10) ; il simbolo 📋 appare davanti ai programmi sbloccati.

Funzioni televideo (p. 11) o VCR / DVD (p. 13)

Attivazione del PIP (p. 8) Spostamento del PIP (p. 8)

Preregolazioni immagine e suono

Permette di accedere ad una serie di preregolazioni per immagine e suono. La posizione PERSONALE corrisponde alle regolazioni effettuate nei menu.

Suono Surround (Ambiofonia)

Per attivare / disattivare l'effetto Incredibile surround. Nel modo stereo-fonico, questa funzione dà l'impressione che gli altoparlanti siano molto più distanti. Con le versioni dotate del Virtual Dolby Surround*, otterrete gli effetti sonori posteriori del Dolby Surround Pro Logic. Nel modo monofonico, viene simulato l'effetto ambiofonia.

Selezione dei programmi TV

Per selezionare il programma precedente o il programma seguente. Il numero, (il nome), e il suono vengono visualizzati iper pochi secondi. In alcuni programmi con televideo, il titolo del programma appare sullo schermo in basso.

Programma precedente

Per accedere al programma selezionato precedentemente.

Tasti numerici

Per accedere direttamente ai programmi. Per un numero di programma a 2 cifre, aggiungere la seconda cifra prima che il trattino scompaia.

Installazione del televisore

5 cm 5 cm 5 cm

FM ANT. PHILIPS

① Posizionamento del televisore

Mettere il televisore su una superficie solida e stabile. Per evitare situazioni pericolose, non esporre il televisore a schizzi d'acqua, a fonti di calore (lampade, candele, radiatori, ecc.) e non ostruire le griglie di ventilazione situate sul retro.

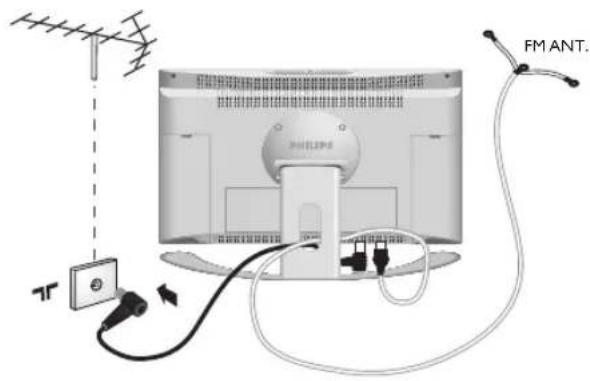

② Collegamenti delle antenne

• Utilizzare il cavo antenna fornito e collegare la presa 77 situata sotto il televisore alla presa d'antenna a muro.
• Collegare il cavo dell'antenna radio fornita, alla presa FM ANT situata sotto il televisore.
• Sistemare i cavi facendoli passare attraverso la base del televisore.

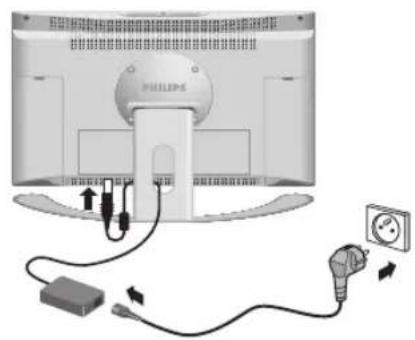

③ Collegamenti dell'alimentazione

Il televisore funziona mediante un'alimentazione continua fornita (il valore della tensione è indicato sull'etichetta). Utilizzare unicamente l'adattatore AC-DC fornito con il televisore.

• Collegare il connettore DC dell'adattatore al connettore DC del televisore. Lasciare un'area libera intorno all'adattatore per la ventilazione.
• Collegare il cordone di alimentazione dell'adattatore ed inserire la presa di corrente nella presa murale (220-240 V / 50 Hz).

Per il collegamento di altri apparecchi, vedi p. 14.

④ Telecomando

Inserire le due pile di tipo R6 fornite facendo attenzione alle polarità.

Per la protezione dell'ambiente, le pile fornite con l'apparecchio non contengono né mercurio né nichel-cadmio. Si prega di non gettare le pile usate ma di utilizzare i mezzi di riciclaggio messi a vostra disposizione (consultate il vostro rivenditore).

⑤ Accensione

Per accendere il televisore, premere l'interruttore di accensione e spegnimento. Una spia verde si accende e lo schermo si illumina. Vedere direttamente il capitolo Installazione rapida, pagina 5. Se il televisore rimane in stato di attesa (spia rossa), premere il tasto P (+) del telecomando.

Quando usate il telecomando, la spia lampeggia.

Installazione rapida dei canali

Quando accendete il televisore per la prima volta, sullo schermo appare un menu. Tale menu vi invita a scegliere la lingua dei menu :

SELECT LANGUAGE

LANGUAGE

NAZIONE

Se il menu non appare, per farlo apparire mantenere premuti per 8 secondi i tasti

e △ + del televisore.

① Per scegliere la vostra lingua, servitevi dei tasti ▲ ▼ del telecomando, poi confermate con ▶.

② Selezionate poi il vostro paese con i tasti ∧∨ e confermate con >

Se il vosto paese non appare nella lista, selezionate la scelta ALTRO.

③ La ricerca si avvia automaticamente.

L'operazione dura pochi minuti. La progressione della ricerca e il numero di programmi trovati vengono visualizzati man mano. Alla fine, il menu scompare.

Per uscire o interrompere la ricerca, premere il tasto MENU. Se non è stato trovato nessun programma, consultare il capitolo Consigli, pag. 24.

4 Se il centro di telediffusione o la rete via cavo trasmette il segnale di riordino automatico, i programmi saranno numerati nell'ordine.

⑤ In caso contrario, i programmi trovati saranno numerati per ordine decrescente a partire dal numero 99, 98, 97, ... Per rinumerarli dovrete utilizzare il menu RIORDINARE.

Determinati centri di telediffusione o reti via cavo trasmettono i propri parametri di riordino (regione, lingua, ...). In questo caso dovete indicare la vostra scelta con i tasti ⏻️ ⏻️ e convalidare con ⚠️.

Vedi anche: Funzione EasyLink, pag.6.

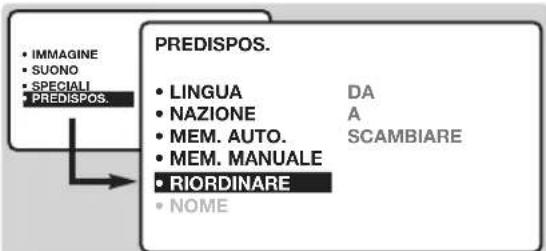

Riordino dei programmi

① Premere il tasto MENU. Sullo schermo verrà visualizzato il menu principale.

② Selezionare INSTALLAZIONE, poi premere ➤ Apparirà il menu INSTALLAZIONE :

3 Premere il tasto √ per selezionare RIORDINARE, poi premere >.

Apparirà il menu RIORDINARE. La scelta DA risulterà attivata.

Osservazione : questo menu funziona secondo la logica seguente :

• "a partire DA" (digitare il n° del programma attuale),
  • "per andare A" (digitare il nuovo numero),
• "SCAMBIARE i numeri" (l'operazione viene eseguita).

4 Per selezionare il programma da rinumerare, servitevi dei tasti ◀> o dei tasti da ① a ⑨. Esempio : volete fare una sostituzione DAL programma 78 AL programma 2 : digitate ⑦ ⑧ .

⑤ Selezionate A (tasto ☑) e digitate il nuovo numero con i tasti (<>) o con i tasti da ① a ⑨ (nel nostro esempio, digitate ②).

⑥ Selezionate SCAMBIARE (tasto ⬇), poi premete ➤. Apparirà la scritta SCAMBIATO, e lo scambio verrà eseguito. Nel nostro esempio, il programma 78 verrà sostituito con il n°2 (e il n°2 con il 78).

⑦ Selezionate DA (tasto ⬆) e ripetete i punti da ④ a ⑥ per ogni programma da rinumerare. Vedi anche: Funzione EasyLink, pag.6.

⑧ Per uscire dai menu, premere il tasto 📊.

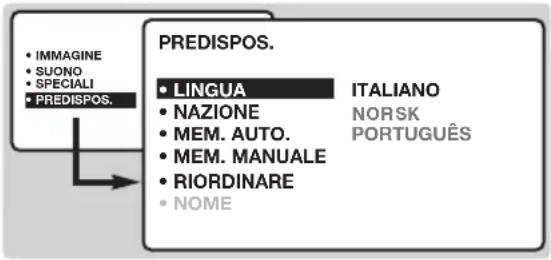

Scelta della lingua e del paese

① Per visualizzare il menu principale, premere il tasto Ⓜ MENU.
② Selezionare INSTALLAZIONE (☑), poi premere ☑. Apparirà il menu INSTALLAZIONE.La scelta LINGUA risulta attivata.

③ Premere ➤ per entrare nel menu LINGUA.
4 Servirsi dei tasti ⏻ √ per scegliere la vostra lingua. I menu appariranno nella lingua prescelta.
⑤ per uscire dal menu LINGUA, premere ◀.
⑥ Selezionare NAZIONE (☑), poi premere ▶.
7 Per scegliere il paese, servirsi dei tasti ⏻√. Se il vosto paese non appare nella lista, selezionate la scelta ALTRO.
⑧ Per usicre dal menu NAZIONE, premere ◀.
9 Per uscire dai menu, premere 📋. Vedi anche: Funzione EasyLink, in quanto segue.

Memorizzazione automatica

Questo menu consente di lanciare una ricerca automatica di tutti i programmi disponibili nella vostra regione (o sulla vostra rete via cavo).

① Eseguire prima le operazioni da ① a ⑧ precedentemente descritte, poi :

② Selezionare MEM.AUTO. (☑), poi premere ☑. La ricerca si avvia. Dopo alcuni minuti, il menu INSTALLAZIONE apparirà automaticamente.

PREDISPOS.

• LINGUA

- NAZIONE

• MEM. AUTO.

• MEM. MANUALE

- RIORDINARE

• NOME

RICERCA

ATTENDERE

NR.PROGRAMMA 2

215.18 MHZ

③ Se il centro di telediffusione o la rete via cavo trasmette il segnale di riordino automatico, i programmi saranno numerati nell'ordine.

④ In caso contrario, i programmi trovati saranno numerati per ordine decrescente a partire dal numero 99, 98, 97. Per rinumerarli dovrete utilizzare il menu RIORDINARE.

Determinati centri di telediffusione o reti via cavo trasmettono i propri parametri di riordino (regione, lingua, ...). In questo caso dovete indicare la vostra scelta con i tasti ⬆ ⬇ e convalidare con ⚠. Per uscire o interrompere la ricerca, premere il tasto Ⓜ. Se non appare nessuna immagine, consultare il capitolo Consigli a pag. 16. Vedi anche: Funzione EasyLink, in quanto segue.

⑤ Per uscire dai menu, premere ⓘ.

Funzione EasyLink

(disponibile solo su alcune versioni)

Se il televisore è collegato ad un videoregistratore (mediante la presa EXT2) dotato della funzione EasyLink, la lingua, il paese e i canali trovati verranno trasmessi automaticamente al videoregistratore al momento dell'installazione. Durante il

caricamento, sullo schermo apparirà un messaggio. La lista dei canali del videoregistratore sarà la stessa del televisore. La regolazione EASY LINK del menu OPZIONE va posizionata su ON (regolazione per default), vedi pag. 9.

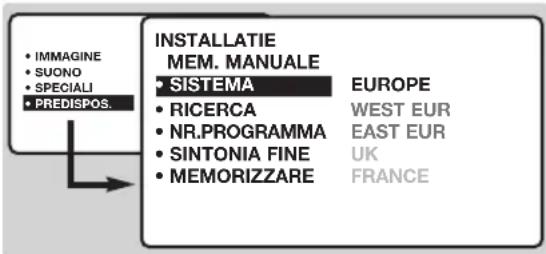

Memorizzazione manuale

Questo menu consente di memorizzare i programmi uno per uno.

① Premere il tasto Ⓜ MENU.
② Selezionare INSTALLAZIONE (☑), poi premere >. Apparirà il menu INSTALLAZIONE.
③ Selezionare MEM. MANUALE ( √ ), poi premere > . Il menu apparirà :

• IMMAGINE • SUONO • SPECIALI • PREDISPOS. INSTALLATIE MEM. MANUALE • SISTEMA • RICERCA • NR.PROGRAMMA • SINTONIA FINE • MEMORIZZARE EUROPE WEST EUR EAST EUR UK FRANCE

4 Premere ➕ per entrare nel menu SISTEMA. Servirsi dei tasti ⚠️ √ per scegliere EUROPE (ricerca automatica*) o ricerca manuale con :WEST EUR (norma BG), EAST EUR (norma DK), UK (norma I) o FRANCIA (norma LL'). Poi premere √ per uscire dal menu.

* Tranne che per la Francia (norma LL'), selezionare la scelta FRANCE.

⑤ Selezionare RICERCA e premere ⚠. La ricerca comincia. Non appena viene trovato un programma, la ricerca s'interrompe. Passare al capitolo ⑦. Se conoscete già la frequenza del programma desiderato, digitate direttamente il relativo numero per mezzo dei tasti da ⑩ a ⑨. Se non viene trovato nessun programma, consultare il capitolo Consigli a pagina 16.
⑥ Se l'immagine è scadente, selezionare SINT. FINE e premere il tasto ◀ o ▶.
⑦ Selezionare NR. PROG e servirsi dei tasti ◀> oppure dei tasti da ① a ⑨ per digitare il numero desiderato.
⑧ Selezionare MEMORIZZARE e premere ▶. Apparirà il messaggio MEMORIZZATO. Il programma è così memorizzato. Vedi anche: Funzione EasyLink, pag. 6.
⑨ Ripetere i punti da ⑤ a ⑧ per ogni programma da memorizzare. Per uscire: premere il tasto 📊.

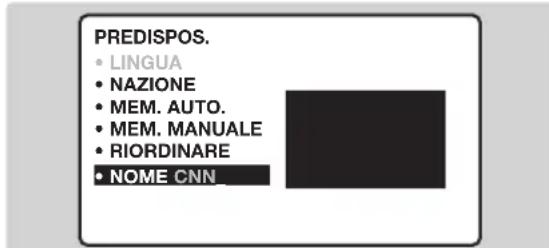

Nome di programma

Se lo desiderate, potete personalizzare i primi 40 programmi (da 1 a 40).

① Premere il tasto Ⓜ MENU.
② Selezionare INSTALLAZIONE (☑), poi premere ☑. Apparirà il menu INSTALLAZIONE.
3 Premere 5 volte √ per selezionare NOMI (posto in fondo alla lista), poi premere >. Apparirà il menu :

PREDISPOS. • LINGUA • NAZIONE • MEM. AUTO. • MEM. MANUALE • RIORDINARE • NOME CNN

4 Per selezionare il programma che desiderate personalizzare, utilizzate i tasti da ① a ⑨ o i tasti ⊖ P ⊕. Osservazione: durante l'installazione, quando viene trasmesso il segnale di identificazione, ai programmi viene automaticamente attribuito un nome.
5 Per spostarsi nella zona di visualizzazione del nome (5 caratteri) utilizzare i tasti ◀.
6 Per scegliere i caratteri, utilizzare i tasti ⏻.
7 Una volta immesso il nome, premere (MENU). Il nome del programma risulterà memorizzato. Vedi anche: Funzione EasyLink, pag. 6.
⑧ Ripetere i punti da ④ a ⑦ per ogni programma da memorizzare. ⑨ Per uscire dai menu, premere 📊.

Utilizzo della radio

Scelta della modalita' radio

Premere il tasto 📋 del telecomando per commutare il televisore in modalita' radio. Premere il tasto TV per tornare in modalita' tv. Nella modalita' radio, il numero, il nome della stazione (se disponibile), la frequenza ed il tipo di audio sono visualizzati sullo schermo. Per immettere il nome delle stazioni, utilizzare il menu NOME (p. 7)

Selezione dei programmi

Utilizzare i tasti ① ⑨ o ⊖ P ⊕ per selezionare le stazioni FM (da 1 a 40).

Elenco delle stazioni radio

Premere il tasto ☐ per visualizzare / cancellare l'elenco delle stazioni radio. Utilizzare successivamente il cursore per selezionare una stazione.

Utilizzo dei menu radio

Utilizzare il tasto Ⓜ per accedere alle regolazioni specifiche della radio.

Ricerca delle stazioni radio

Se è stata utilizzata l'installazione rapida, tutte le stazioni FM disponibili sono state memorizzate. Per avviare una nuova ricerca, utilizzare il menu INSTALLAZIONE: MEM.AUTO. (per una ricerca completa) o MEM. MANUALE (per una ricerca stazione per stazione). I menu RIORDINARE e NOME Permetteranno di riordinare o nominare le stazioni radio. Il funzionamento di questi menu è identico a quello dei menu TV.

Salva schermo

Nel menu OPZIONI è possibile attivare/disattivare il salva schermo. L'ora, la frequenza della stazione ed il nome (se disponibile) vengono visualizzati a scorrimento sullo schermo.

Utilizzo in modo monitor PC

Modalita' PC

Il televisore può essere utilizzato come un monitor di computer. La funzione PIP permetterà di visualizzare contemporaneamente uno schermo di inserimento di immagine per guardare i canali televisivi. E' necessario prima effettuare i collegamenti e regolare la risoluzione (vedi p. 15).

Scelta della modalita' PC

Premere il tasto PC del telecomando per commutare il televisore in modo PC. Premere su TV per tornare in modo mode tv. In caso di assenza di segnale PC per più di 5 secondi, il televisore passa automaticamente allo stato di attesa.

Utilizzo del PIP

In modo PC, è possibile visualizzare una finestra che permette di visualizzare i canali televisivi.

Premere il tasto per visualizzare lo schermo PIP. L'immagine della televisione è riprodotta in una piccola finestra di inserimento.
2 Premere nuovamente □ per ridurre la dimensione della finestra, quindi farla scomparire.
3 Utilizzare il tasto 📊 se si desidera spostare la finestra. E' anche possibile spostarla progressivamente utilizzando il cursore.
4 Utilizzare i tasti ① ⑨ o ⊖ P ⊕ per cambiare i programmi dello schermo PIP o il tasto 📋 se si desidera visualizzare l'immagine di un apparecchio collegato al televisore (videoregistratore, DVD, ecc.).

Utilizzo dei menu PC

Premere il tasto MENL per accedere alle regolazioni specifiche del modo monitor PC. Utilizzare il cursore per regolare (le regolazioni vengono memorizzate automaticamente):
- SELEZIONE AUDIO: per scegliere l'audio riprodotto sul televisore (PC o TV / Radio). Ad esempio, è possibile ascoltare la radio mentre si utilizza il computer. Nota: occorre scegliere il modo TV o radio prima di passare in modo PC. Quando lo schermo PIP è visualizzato, non è possibile ascoltare la radio.
- LUMINOSITA' E CONTRASTO: per regolare la luminosità ed il contrasto.
- REGOLAZIONE COLORE: per regolare la tonalità dei colori (fredda, normale o calda).
- DISTURBIVIDEO: permette di eliminare le linee parassite orizzontali (FASE) e verticali (CLOCK).
- REGOLAZIONE POSIZIONE: per regolare il posizionamento orizzontale e verticale dell'immagine.
- REGOLAZIONE AUTOMATICA: il posizionamento è regolato automaticamente.
- CONTROLLO PIP: per regolare la dimensione e la posizione dello schermo PIP.
- SELEZIONE MODO: per tornare in modo TV o radio.
- RIPRISTINO IMPOST.FABBRICA: per tornare alle regolazioni di fabbrica (regolazioni di default).
- FORMATO IMMAGINE: per scegliere tra schermo largo o il formato originale degli schermi PC.

Regolazione dell'immagine

1 Premere il tasto Ⓜ, poi il tasto ⚠. Apparirà il menu IMMAGINE :

IMMAGINE • LUMINOSITA --I---- 39 • COLORE • CONTRASTO • NITIDEZZA • MEMORIZZARE • TEMP. COLORE • CONTRASTO+

② Per selezionare una regolazione, servirsi dei tasti

^∧ √, per regolare servirsi dei tasti < >.

Osservazione: si tratta di un menu a scommento. Per accedere alle regolazioni nascoste in fondo allo schermo, mantenere premuto il tasto √.

3 Una volta eseguite le regolazioni, selezionare la scelta MEMORIZZARE, poi premere ➤ per registrarle.
4 Per uscire dai menu, premere ⓘ.

Descrizione delle regolazioni :

• LUMINOSITA' :per agire sulla luminosità dell'immagine.
  • COLORE : per agire sull'intensità del colore.
• CONTRASTO : per agire sulla differenza tra toni chiari e toni scuri.
  • NITIDEZZA : per agire sulla qualità dell'immagine.
• MEMORIZZARE : per memorizzare le regolazioni dell'immagine.
  • TEMP. COLORE : per regolare la resa dei colori dell'imamine. Esistono tre opzioni: FREDDA (bianchi più blu), NORMALE (equilibrata) o CALDA (bianchi più rossi).
• CONTRASTO+: Per attivare/disattivare i circuiti di regolazione automatica del contrasto dell'immagine (riporta continuamente la parte più scura dell'immagine sul livello del nero).

Regolazione del suono

1 Premere Ⓜ, selezionare SUONO (√), poi premere ▶. Apparirà il menu SUONO :

• IMMAGINE • SUONO • SPECIALI • PREDISPOS. SUONO • EQUALIZZATORE 120 HZ • BALANCIAMENTO 500 HZ • DELTA VOLUME 1500 HZ • MEMORIZZARE 5 KHZ • LIMIT. VOLUME 10 KHZ

② Per selezionare una regolazione, servirsi dei tasti ⬆, per regolare servirsi dei tasti ⬇.
3 Una volta eseguite le regolazioni, selezionare la scelta MEMORIZZARE, poi premere > per registrarle.
4 Per uscire dai menu, premere ⓘ.

Descrizione delle regolazioni :

• EQUALIZZATORE per impostare la tonalità del suono (da grave: 120 Hz ad acuto: 10 kHz).
• BILANCIAMENTO : per equilibrare il suono sull'altoparlante sinistro e quello destro.
• DELTA.VOLUME: per compensare le differenze di volume esistenti tra i programmi o tra le prese EXT. Questa regolazione è operazionale per i programmi da 1 a 40 e per le prese EXT. Utilizzare i tasti ⏻ P ⊕ per raffrontare il livello dei diversi programmi.
• MEMORIZZARE: per memorizzare la regolazione del suono.
• LIMIT.VOLUME:limitazione automatica del volume, per limitare l'improvviso aumento di liello sonoro, soprattutto al momento di cambiare canale o durante gli spot pubblicitari.

Regolazione delle funzioni speciali

① Premere su Ⓜ, selezionate SPECIALI (▽) e premere su ▶. Si può regolare:
② TIMER, BLOCCOTASTIe BLOCCO PROGR : vedere pagina seguente
③ SELEZIONZE MODO : per commutare il televisore in modo radio, TV o PC.
4 EASYLINK (disponibile solo su alcune versioni) : Se il televisore è collegato ad un

videoregistratore (mediante la presa EXT2) dotato della funzione EasyLink, la lingua, il paese e i canali trovati verranno trasmessi automaticamente al videoregistratore al momento dell'installazione. Se il vostro videoregistratore non comprende questa funzione, posizionate tale regolazione su OFF.

6 Per uscire dai menù, premere su ⓘ.

Funzione TIMER

Questo menu consente di utilizzare il televisore come sveglia.

① Premere il tasto Ⓜ MENU.

② Selezionare SPECIALI (☑), poi premere 2 volte ☐. Apparirà il menu SPECIALI.

IMMAGINE SUONO SPECIALI PREDISPOS. SPECIALI TIMER ORA 10:56 ORA INIZIO ORA FINE NR.PROGRAMMA ATTIVARE

3 Premere ▶ per entrare e uscire da ogni sottomenu ; servirsi dei tasti △▽ per regolare :

4 ORA : digitare l'ora corrente. Osservazione : Ogni volta che il televisore viene acceso, l'orologio viene automaticamente aggiomato sulla base delle informazioni televideo del programma n°1. Se questo non prevede il televideo, l'aggiornamento non avrà luogo.

⑤ ORA INIZIO : digitare l'ora di accensione del

televisore

⑥ ORA FINE : digitare l'ora di stato di attesa.

⑦ NR. PROGRAMMA : inserite il numero del programma desiderato per la sveglia. Per i modelli con la radio, potete selezionare una stazione FM utilizzando i tasti ◀▶ (i tasti ①⑨ permettono solo di selezionare i programmi tv).

8 ATTIVARE : potete regolare : • UNA VOLTA : per un'unica attivazione della sveglia • GIORNALIERO : per ogni giorno, • STOP : per annullare.

9 Premere ⏻ per selezionare lo stato di attesa del televisore. Esso si accenderà automaticamente all'ora programmata.Se lasciate il televisore acceso, esso cambierà canale all'ora indicata. La combinazione delle funzioni BLOCCO e ORA possono venir utilizzate, per esempio, per limitare la durata di uso del televisore da parte dei bambini. La posizione UNA VOLTA consente di programmare l'ora di inizio o l'ora di fine (ma non entrambe).

Blocco del televisore

Potete bloccare l'accesso a determinati programmi o vietare completamente l'uso del televisore, bloccandone i tasti.

Blocco dei programmi

① Premere il tasto MENU.

② Selezionare SPECIALI, poi premere ▶.

③ Selezionare BLOCCO PROGR. (☑), poi premere >.

IMMAGINE SUONO SPECIALI IPREDISPOS. SPECIALI TIMER BLOCCO TASTI BLOCCO PROGR. ROTAZIONE CODICE ACCESSO ----

④ Digitare il codice di accesso confidenziale. La prima volta, digitate 2 volte il codice 0711. Apparirà il menu.

5 Premere ▶ per entrare nel menu.

6 Per selezionare il programma desiderato, servirsi dei tasti ⏻; per confermare premereⓍ. Il simbolo 📄 verrà visualizzato davanti ai programmi o alle prese bloccate.

⑦ Per uscire, premere il tasto 📊. A questo punto, per visualizzare un programma

bloccato occorrerà digitare il codice confidenziale, altrimenti lo schermo resterà nero.

Attenzione, nel caso di programmi codificati che utilizzano un decodificatore estemo, occorrerà bloccare la presa EXT corrispondente.

Per sbloccare tutti i programmi : Ripetere tutti i punti da ① a ④, poi selezionare CANCELLA TUTTI e premere >.

Per cambiare il codice confidenziale : Ripetere tutti i punti da ① a ④, poi :

⑤ Selezionare CAMBIA COD. e digitare il proprio codice a 4 cifre.

6 Per confermare, digitarlo nuovamente. Il codice è memorizzato.

1. Per uscire dai menu, premere. Se non vi ricordate il vostro codice confidenziale, digitate due volte il codice universale 0711

Blocco dei tasti

1 Premere Ⓜ, selezionare SPECIALI (▽), poi premere ▶.

② Selezionare BLOCCO TASTI (☑), poi premere ▶ per selezionare ON.

③ Spegnere il televisore e nascondere il telecomando. Il televisore risulterà inutilizzabile (potrà venir riacceso solo per mezzo del telecomando).

④ Per annullare : posizionare BLOCCO TASTI su OFF.

Televideo

Il televideo è un sistema d'informazioni, trasmesso da alcune emittenti, che si consulta come un giornale. Consente inoltre di accedere ai sottotitoli per non udenti o per le persone che non conoscono bene la lingua della trasmissione (reti via cavo, canali via satellite,...).

VCR DVD MODE ? + SMART SMARTACTIVE CONTROL MENU < + MUTE - P OK PC TV 1 2 3 4 5 6 7 8 9 10 P+P PHILIPS

Premere su:

Attivazione televideo

Avrete :

Permette di attivare il televideo, di passare in modo sovraimpressione su immagine TV e di uscire. Il sommario appare con la lista delle rubriche alle quali potete accedere. Per ogni rubrica viene indicato un numero di pagina a 3 cifre. Se il canale selezionato non trasmette il televideo, apparirà l'indicazione 100 e lo schermo rimarrà nero (in questo caso, uscire dal televideo e scegliere un altro canale).

Sezione di una pagina

Comporre il numero della pagina desiderata con i tasti da ① a ⑨ o ⊖ P +. Esempio: pagina 120, digitare ① ② ⑩. Il numero viene visualizzato in alto a sinistra, il contapagine inizia la ricerca, la pagina viene visualizzata. Per consultare un'altra pagina, ripetere l'operazione. Se il contapagine continua la ricerca, la pagina richiesta non è trasmessa. Scegliete un altro numero.

Accesso diretto alle rubriche

In fondo allo schermo vengono visualizzate delle zone colorate. I 4 tasti colorati servono ad accedere alle rubriche o alle pagine corrispondenti. Le zone colorate lampeggiano quando la rubrica o la pagina non è disponibile.

Sommario

Per tornare al sommario (generalmente a pagina 100).

Alcune pagine contengono delle sottopagine (per esempio, la pagina 120 contiene le sottopagine 1/3, 2/3 e 3/3). In questo caso, il numero di pagina viene visualizzato in verde, preceduto dal simbolo ▶, ◀ o ◀ ▶. Per accedere direttamente alle sottopagine prescelte, servirsi dei tasti ◀ >.

Ingrandimento di una pagina

Per visualizzare la parte superiore, la parte inferiore, e ritornare alle dimensioni normali.

Doppia pagina televideo

Per attivare o disattivare la visualizzazione del televideo in doppia pagina. La pagina attiva viene visualizzata a sinistra e la pagina seguente a destra. Per fissare una pagina (per esempio il sommario), premere il tasto. In questo caso la pagina attiva sarà quella di destra. Per ritornare in modo normale, premere (I-II).

(disponibile solo su alcune versioni)

Informazioni nascoste

Per fare apparire o scomparire le informazioni nascoste (soluzioni di giochi).

Pagine favorite

Per i programmi televideo da 1 a 40, si possono memorizzare 4 pagine favorite, le quali saranno poi direttamente accessibili per mezzo dei tasti colorati (rosso, verde, giallo, blu).

① Premere sul tasto Ⓜ per passare in modo pagine favorite.
②Visualizzare la pagina di televideo che si intende memorizzare.
③ Premere il tasto Ⓗ poi il tasto colorato di vostra scelta. La pagina è memorizzata.
④ Ripetere i punti ② e ③ per gli altri tasti colorati.
⑤ Ora, non appena consulterete il televideo, le vostre pagine preferite appariranno a colori in fondo allo schermo.
Per consultare le rubriche abituali, premere (MENU).

Per cancellare tutto, premere su ⓘ per 5 secondi.

Funzioni televideo

Le immagini che ricevete possono essere trasmesse in formato 16:9 (schermo largo) oppure 4:3 (schermo tradizionale). Le immagini 4:3 hanno talvolta una banda nera in alto e in basso (formato cinemascope). Questa funzione consente di eliminare le bande nere e di ottimizzare la visualizzazione delle immagini sullo schermo.

Se il TV è in formato 4:3

Premere i tasto Ⓗ (o ∧ √) per selezionare i diversi modi:

4:3

L'immagine è riprodotta nel formato 4:3

ESPANSA 4:3

L'immagine viene allargata verticalmente. Questo modo è utilizzato per eliminare le bande nere quando si guarda un programma trasmesso in formato letterbox

COMPRESSA 16:9

L'immagine è compressa verticalmente nel formato 16:9

Se il TV è in formato 16:9

Premere i tasto Ⓞ (o ◀) per selezionare i diversi modi:

Il televisore è dotato di una commutazione automatica che decodifica il segnale specifico emesso da alcuni canali e seleziona il formato giusto per lo schermo.

4:3

L'immagine è riprodotta in formato 4:3, una banda nera appare da ogni lato dell'immagine.

ZOOM 14:9

L'immagine è ingrandita con il formato 14:9, una piccola banda nera rimane in entrambi i lati dell'immagine.

ZOOM 16:9

L'immagine è ingrandita con il formato 16:9. Questo modo è raccomandato per visualizzare le immagini con una banda nera in alto e in basso (formato cinemascope).

TITOLI ZOOM

Questo modo consente di visualizzare le immagini in formato 4:3 su tutta la superficie dello schermo lasciando visibili i sottotitoli.

SUPER IMMAGINE

Questo modo consente di visualizzare le immagini in formato 4:3 su tutta la superficie dello schermo allargando l'immagine ai lati.

SCHERMO LARGO

Questo modo permette di ripristinare le proporzioni corrette delle immagini trasmesse in 16:9.

Attenzione : se visualizzate un'immagine 4:3, sarà allargata sul piano orizzontale.

SCHERMO PIENO

Questo modo permette di visualizzare le immagini a pieno schermo.

Tasti VCR o DVD

MODE ©VCR ©DVD SMART CONTROL MENU MUTE P OK PC TV RADIO 1 2 3 4 5 6 79 8 0 P+P PHILIPS

Molti prodotti audio e video della gamma possono funzionare con il telecomando del televisore.

Il telecomando è compatibile con tutti i videoregistratori che utilizzano lo standard RC5 e tutti i DVD che utilizzano lo standard RC6.

Premere sul tasto MODE per selezionare il modo desiderato: VCR (videoregistratore) o DVD. La spia del telecomando si accende per indicare il modo selezionato. Si spegne automaticamente dopo 20 secondi di inattività (ritorno al modo TV).

② In funzione dell'apparecchio, sono operativi i tasti seguenti:

© stato di attesa,
- registrazione,
◀ riavvolgimento rapido,
stop,
▶ lettura,
▶▶ avanzamento rapido,
II pausa,
VCR : timer,
DVD : lingua dei sottotitoli,
MENU richiamo menu,
cursore navigazione e regolazioni,
OK conferma,
①⑨ tasti numerici,
- P⊕ selezione dei programmmi,
I-Ⅱ scelta della lingua,
i+ menu OSD.

Glossario

EasyLink : Collegamento digitale tra il televisore e il videoregistratore, per trasferire direttamente determinate informazioni quali la regolazione dei canali o la programmazione del videoregistratore.

PIP (Picture in Picture): Finestra di inserimento di immagine che permette di visualizzare una piccola immagine nell'immagine principale. In modo PC, è possibile visualizzare in un piccolo schermo l'immagine in provenienza dal televisore o da un altro apparecchio (DVD, videoregistratore, ecc.).

Segnali RVB : Sono 3 segnali video Rosso,Verde, Blu che compongono l'immagine. L'utilizzo di questi segnali permette di ottenere una migliore qualità dell'immagine.

Segnali S-VHS : Sono 2 segnali video separati Y/C risultanti dagli standard di registrazione S-VHS e Hi-8. I segnali di luminanza Y (bianco e nero) e i segnali di crominanza C (colori) sono registrati separatamente sulla banda. Ciò consente di migliorare la qualità dell'immagine rispetto ai sistemi video standard (VHS e 8 mm) nei quali i segnali Y/C sono combinati per ottenere solo un segnale video.

Suono NICAM : Procedimento che consente di trasmettere il suono mediante sistema digitale.

Sistema : L'immagine televisiva non è trasmessa allo stesso modo da tutti i paesi. Esistono vari standard: BG, DK, I, e L L'. La regolazione SISTEMA (pag. 6) serve a selezionare questi standard. Da non confondere con i sistemi di codificazione dei colori PAL o SECAM: il sistema Pal è utilizzato nella maggior parte dei paesi europei, il sistema Secam in Francia, in Russia e nella maggior parte dei paesi africani. Gli Stati Uniti e il Giappone utilizzano un sistema diverso, chiamato NTSC. Gli ingressi EXT1 e EXT2 possono riprodurre delle registrazioni effettuate con il sistema di codificazione colori NTSC.

Formato 16/9 : Indica il rapporto tra la larghezza e l'altezza dello schermo. Gli schermi panoramici hanno una proporzione 16/9, gli schermi tradizionali: 4/3.

Collegamento ad apparecchi periferici

In base alle versioni, il televisore è dotato di 1 o 2 prese scart EXT1 e EXT2. Un adattatore speciale è fornito per collegare la presa EXT1 e consentire di far derivare i fili sul retro.

La presa EXT1 possiede gli ingressi/uscite audio video e gli ingressi RVB. La presa EXT2 (se disponibile) ha ingressi/uscite audio-video e gli ingressi S-VHS.

Videoregistratore (o DVD registrabile)

Eseguire i collegamenti necessari. Utilizzare un cordone di collegamento (presa scart) di tipo europeo di buona qualità. Se il videoregistratore è dotato della funzione Easylink, utilizzare la presa EXT2

Se il vostro videoregistratore non ha una presa scart, l'unico collegamento possibile rimane quello per mezzo dell'antenna. Bisognerà quindi cercare il segnale di prova del vostro videoregistratore e attribuirgli il numero di programma 0 (vedi capitolo "memorizzazione manuale" a pag. 6). Per far apparire l'immagine del videoregistratore, premere Ⓞ.

Videoregistratore con decodificatore

Collegare il decodificatore alla seconda presa scart del videoregistratore. Potrete così registrare le trasmissioni criptate.

Altri apparecchi

Ricevitore via satellite, decodificatore, DVD, giochi, ecc. Per i televisori con 2 prese scart, collegare preferibilmente ad EXT1 le attrezzature con segnali RVB (decoder digitali, lettori DVD, giochi, etc.) e a EXT2 le attrezzature con segnali S-VHS (videoregistratori S-VHS e Hi-8, ...).

Selezione degli apparecchi collegati

Premere il tasto ☐ per selezionare EXT1 e sulle versioni con 2 prese scart: EXT2 e S-VHS2 (segnali S-VHS della presa EXT2) e EXT3.

Alcuni apparecchi (decodificatore, videoregistratore) realizzano la commutazione da soli.

Videocamera, videogiochi

S-VIDEO VIDEO L AUDIO R

Cuffie

Le prese di connessione AV e S-VIDEO sono situate sotto lo sportellino sinistro oppure, per gli schermi di grandi dimensioni, sotto lo sportellino destro.

Eseguire i collegamenti come illustrato a lato.

Con il tasto ⓘ, selezionare EXT3.

Con un apparecchio monofonico, collegare il cavo audio sull'ingresso AUDIO L. Il suono viene automaticamente riprodotto sull'altoparlante sinistro e su quello destro del televisore.

A cuffie collegate, viene eliminato l'audio del televisore. I tasti - ∠ ⊕ permettono di regolare il volume.

L'impedenza delle cuffie deve essere compresa tra 32 e 600 ohm.

Per il collegamento ad un dispositivo Hi-Fi, utilizzare un cavetto di collegamento audio e collegare le uscite Audio out L e R del televisore ad un ingresso Audio in L e R del canale Hi-fi. Se si possiede una cassa subwoofer attiva, collegare l'uscita Subwoofer out del televisore all'ingresso Subwoofer in della cassa.

Collegare l'uscita del monitor del computer all'ingresso PC input (VGA) del televisore. Collegare l'uscita audio Audio out L e R del computer all'ingresso Audio in (PC) L e R del televisore.

Per maggiori informazioni sull'utilizzo in modo PC, vedi pagina 8. La risoluzione ottimale dello schermo si ottiene configurando il computer su 1024 x 768, 60 Hz.

Attenzione: se si utilizza un'altra risoluzione, è possibile che la funzione PIP non sia operativa. In tal caso, un messaggio di avvertimento viene visualizzato sullo schemo.

Ecco l'elenco delle varie risoluzioni di visualizzazione disponibili sul televisore:

640 × 350, 70 Hz 720 × 400, 70 Hz 1024 × 768, 60 Hz
640 × 350, 85 Hz 720 × 400, 85 Hz 1024 × 768, 70 Hz
640 × 480, 60 Hz 800 × 600, 56 Hz 1024 × 768, 75 Hz
640 × 480, 67 Hz 800 × 600, 60 Hz 1024 × 768, 85 Hz
640 × 480, 72 Hz 800 × 600, 72 Hz 1152 × 864, 75 Hz
640 × 480, 75 Hz 800 × 600, 75 Hz 1280 × 960, 60 Hz
640 × 480, 85 Hz 800 × 600, 85 Hz 1280 × 1024, 60 Hz

832 × 624, 75 Hz 1280 × 1024, 75 Hz

Consigli

Immagine scadente	La vicinanza di montagne o di edifici molto alti può essere all'origine di immagini sdoppiate, di presenza di eco o di ombre. In questo caso, cercare di regolare manualmente l'immagine: vedi "sintonia fine" (pag. 7) oppure modificare l'orientamento dell'antenna esterna. La vostra antenna è atta a ricevere delle trasmissioni in questa frequenza (banda UHF o VHF)?
Assenza di immagine	La presa dell'antenna è collegata correttamente ? Avete selezionato il sistema giusto? (pag. 7). Se mal inserite, la presa scart e la presa dell'antenna sono spesso all'origine di problemi legati all'immagine e al suono (a volte, se il televisore viene rimosso o girato, le prese possono fuoriuscire dalla presa murale). Verificare le altre connessioni.
L'apparecchio periferico dà un'immagine in bianco e nero	Non avete selezionato la presa giusta con il tasto Ⓗ: S-VHS2 invece della presa EXT2. Per leggere una videocassetta, verificare che sia stata registrata con lo stesso standard (PAL, SECAM, NTSC) del videoregistratore.
Assenza di suono	Se un canale TV ha l'immagine ma non l'audio, significa che non avete selezionato il sistema TV adeguato. Modificare la regolazione del SISTEMA (pag. 7). L'amplificatore collegato al televisore non emette suono? Verificare di non aver confuso l'uscita audio con l'ingresso audio.
Il modo PC o il PIP non funzionano ?	Verificare di aver configurato correttamente il computer su una risoluzione di visualizzazione compatibile (vedi p. 15). In modo PC, non si riesce ad ottenere il suono della radio? Quando il PIP è attivo, il suono è forzato su tv. Occorre disattivare il PIP, passare alla modalita' radio, quindi ritornare in modalita' PC.
Il telecomando non funziona	La spia luminosa del televisore non lampeggia quando utilizzate il telecomando, provate a cambiare le pile.
Stato di attesa	Una volta acceso, il televisore resta in posizione di attesa. BLOCCATO appare sullo schermo quando si cerca di utilizzare i tasti del televisore. Questo significa che la funzione BLOCCO è attiva (pag. 10). Se il televisore non riceve alcun segnale per 15 minuti, esso passa automaticamente in stato di attesa. Per economizzare energia, il vostro televisore è dotato di componenti che consentono un basso consumo in stato di attesa (inferiore a 1 W).
Pulizia del televisore	Per pulire lo schermo e la cassa del televisore utilizzare esclusivamente un panno pulito, morbido e che non faccia peli. Non utilizzare prodotti a base di alcool o di solventi.
Direttive per il riciclaggio	Il vostro televisore si compone di materiali riutilizzabili o riciclabili. Per ridurre al minimo la dispersione di rifiuti nell'ambiente, alcune imprese specializzate ritirano gli apparecchi usati per smontarli e recuperare i pezzi riutilizzabili (informarsi presso il rivenditore).
Non si ottiene nessun risultato ?	Scollegare la presa murale del televisore per 30 secondi, quindi ricollegarla nuovamente.Se il vostro televisore è guasto, non cercate di ripararlo da soli: rivolgetevi al servizio assistenza.

Εισαγωγή
