BEDIENUNGSANLEITUNG 23HM8801 PHILIPS

Verklaring technische termen ....13

Extra apparatuur

Videorecorder 14

Andere apparaten 14

Verklaring technische termen

Wir danken Ihnen für Ihr Vertrauen, daß Sie uns durch den Kauf dieses

Fernsehgerätes entgegenbringen. Diese Bedienungsanleitung soll Ihnen bei der

Installierung und der Bedienung Ihres Fernsehgerätes behilflich sein.

Wir bitten Sie, diese Anleitung sorgfältig durchzulesen.

Wir hoffen, daß unsere Technologie Ihren Erwartungen gerecht wird.

Inhaltsverzeichnis

Installation

LCD-Fernsehgerät 2

Die Tasten der Fernbedienung ....3

Installation des Fernsehgerätes 4

Schnellinstallation der Programme ....5

Sortieren der Programme ....5

Sprache und Land auswählen 6

Automatisches Speichern 6

Funktion EasyLink 6

Manuelles Speichern 7

Name des Programms 7

Bedienung

Radiofunktion 8

Verwendung als PC-Monitor ....8

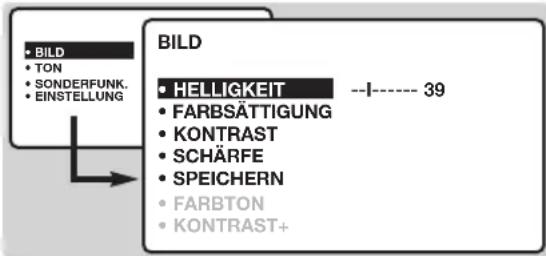

Bildeinstellungen 9

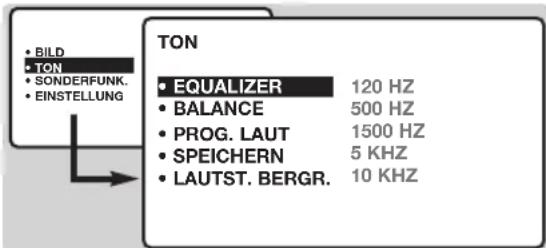

Toneinstellungen 9

Einstellungen von Sonderfunktionen 9

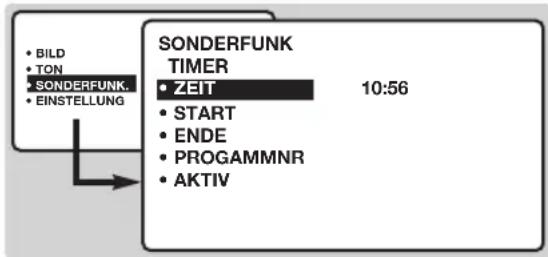

Weckfunktion 10

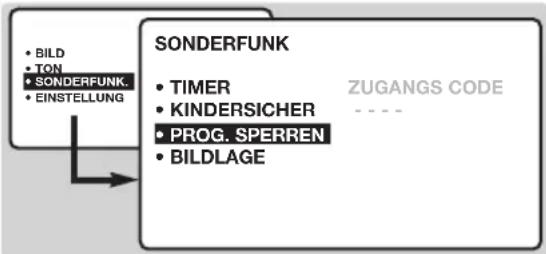

Sperren des Fernsehgerätes 10

Videotext 11

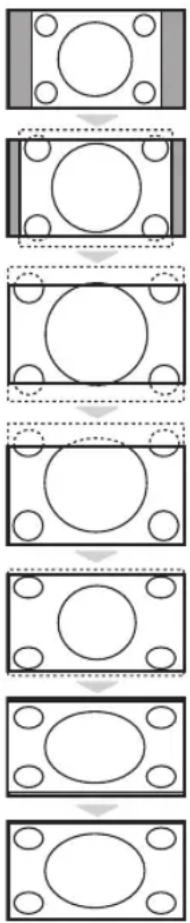

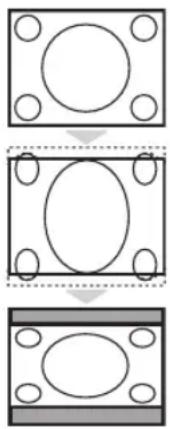

Bildformate 16:9 ......12

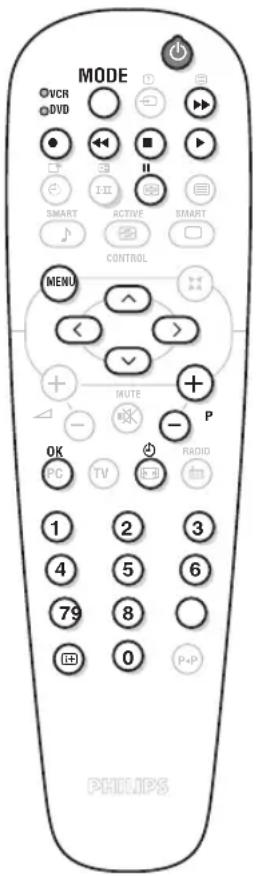

Tasten für VCR oder DVD-Spieler 13

Glossar 13

Peripherie-Geräte

Anschluß von anderen Geräten 14

Videorecorder 14

Weitere Geräte 14

Wahl der angeschlossenen Geräte 14

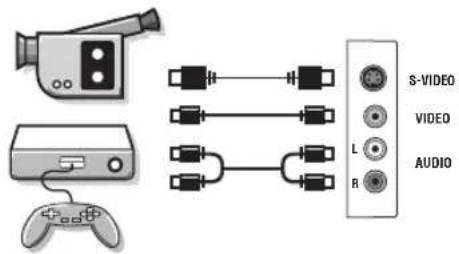

Videokamera, Videospiele 15

Kopfhörer....15

Verstärker 15

Computer 15

Tips 16

Reinigung des Fernsehgerätes

Bildschirm und Gehäuse dürfen nur mit einem sauberen, weichen und fusselfreien Tuch gereinigt werden. Kein Produkt auf Alkohol- oder Lösungsmittelbasis verwenden.

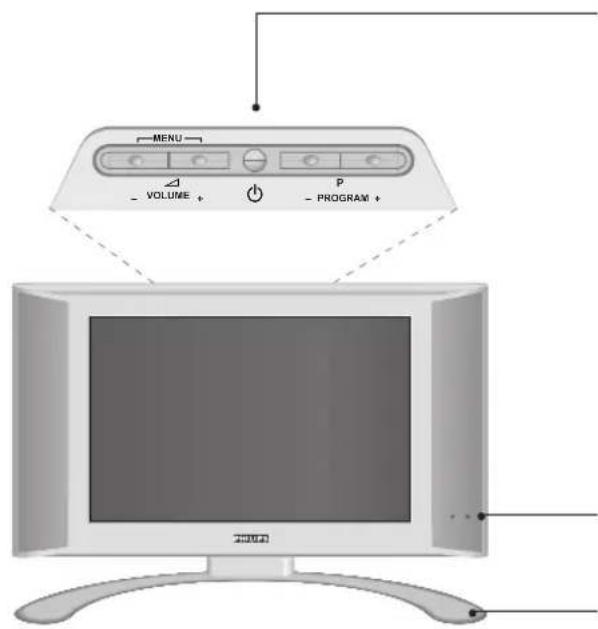

LCD-Fernsehgerät

MENU VOLUME + P PROGRAM +

Die Tasten des Fernsehgeräts

• ⏻ : Ein-/Ausschalten des Fernsehgeräts.
• VOLUME - + (- ∠+): Einstellen der Lautstärke.
• PROGRAM - + (- P +) : Auswahl der Programme.
- MENU : Um die Menüs aufzurufen oder zu schließen, drücken Sie gleichzeitig die beiden Tasten △ - und △ +. Mit den Tasten P - + können Sie eine Einstellung auswählen, und mit den Tasten △ - + können Sie Änderungen an der ausgewählten Einstellung vornehmen.

Hinweis: Wenn die Kindersicherung aktiviert ist, haben die Tasten - ▲+ und - P + keine Funktion (siehe S. 10, Menü SONDERFUNK).

Kontrolllampe und Infrarotempfänger.

Verstellbarer Standfuß.

Der Standfuß kann abgenommen und durch das optional erhältliche Montageset für die Anbringung an der Wand ersetzt werden (Informationen erhalten Sie bei Ihrem Händler).

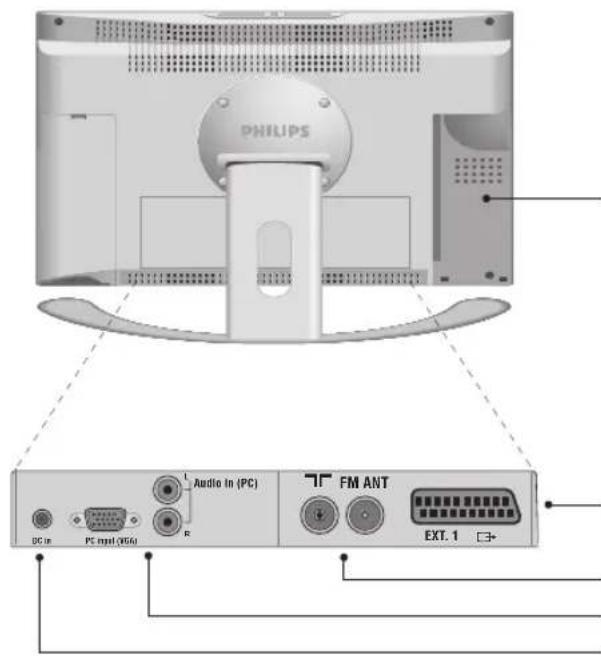

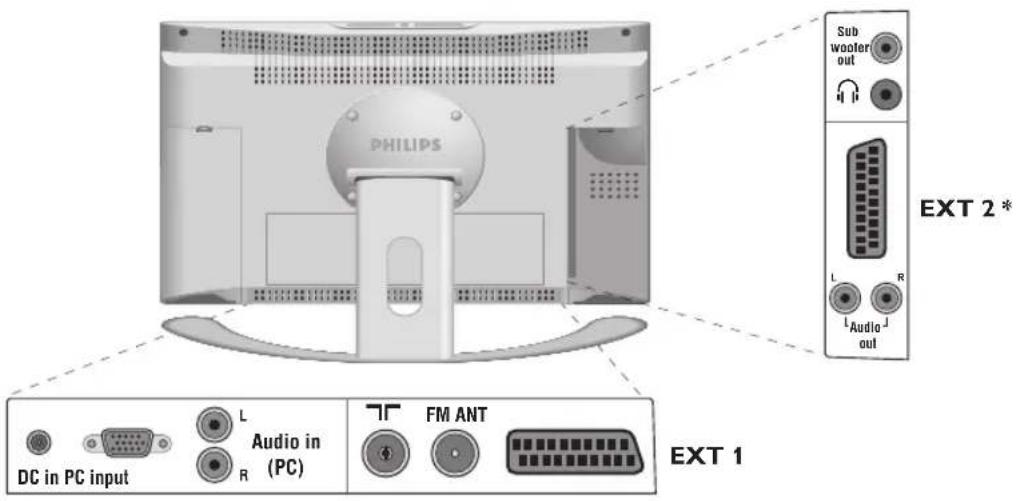

Rückseite:

Die wichtigsten Anschlüsse befinden sich auf der Unterseite des Geräts.

Hinter den abnehmbaren Blenden auf der linken* und der rechten Seite befinden sich weitere

Anschlussmöglichkeiten.

* Bei Großgeräten ist keine linke Blende vorhanden. Genaue Hinweise zu den einzelnen Anschlüssen finden Sie auf Seite 14.

SCART-Buchse EXT1

Buchsen für Fernseh- und Radioantenne VGA-Eingang und Audioanschluss für Computer Anschluss für Netzadapter

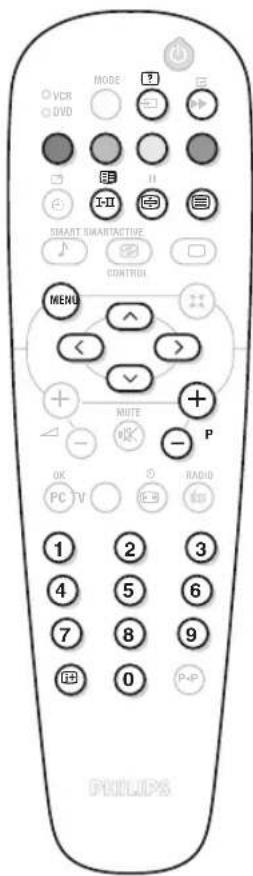

Die Tasten der Fernbedienung

Wahl der EXT-Anschlüsse (S. 14)

Drücken Sie diese Taste mehrmals, um das angeschlossene Gerät auszuwählen.

Modus-Wahlschalter (S. 13)

Zum Aktivieren der Fernbedienung im Modus TV, VCR (Videorecorder) oder DVD

Tonmodus

Ermöglicht die Ausgabe von STEREO- bzw. NICAM STEREO-Sendungen in MONO bzw. für zweisprachige Sendungen die Auswahl zwischen TON I und TON II. Bei Umschaltung auf Mono erscheint die Angabe MONO in rot.

Automatische Abschaltung

Zur Auswahl der Zeitspanne, nach welcher das Fernsehgerät automatisch in den Bereitschaftsmodus schaltet (von 0 bis 240 Minuten).

Active Control

Stellt die Bildqualität je nach Empfangsniveau optimal ein.

Menü

Zum Aufrufen bzw. Verlassen der Menüs.

Richtungstasten

Mit diesen vier Tasten können Sie sich innerhalb der Menüs bewegen.

Lautstärke

Zum Einstellen der Lautstärke.

Stummtaste

Zum vorübergehenden Abschalten bzw. Wiedereinschalten des Tons.

PC/TV/Radio

Mit diesen Tasten wechseln Sie zwischen PC-, TV- und Radiomodus (S. 8).

Bildformate 16:9 (S. 12)

Bildschirmanzeigen

Zum Anzeigen/Ausblenden der Programmnummer, des Programmnamens (falls vorhanden), der Soundmodi und der noch verbleibenden Einschaltdauer. Halten Sie die Taste 5 Sekunden lang gedrückt, um die Programmnummer permanent anzuzeigen.

VCR DVD MODE SMARTSMART AC CONTROL MENU MUTE P OK PC TV RADIO 1 2 3 4 5 6 7 8 9 0 P+P

Bereitschaftsposition

Zum Umschalten in die Bereitschaftsposition. Um das Fernsehgerät erneut einzuschalten, drücken Sie die Taste ⏻, P ⊖ + oder Ⓞ 9.

Programmliste

Anzeigen / Löschen der Programmliste. Mit den Tasten ⬆ ⬇ können Sie ein Programm auswählen, mit der Taste ⚠ können Sie ein Programm anzeigen. Vor gespenten Programmen (S. 10) erscheint das Symbol ⏻ bzw. ⏱ wenn die Programme nicht gespent sind.

Tasten für Videotext (S. 11)

bzw.Videorecorder/DVD-Player (S. 13) PIP aufrufen (S. 8) PIP verschieben (S. 8)

Bild- und Ton-Voreinstellungen

Bietet Zugriff auf eine Reihe von Voreinstellungen für Bild und Ton. Die Position PERSÖNLICH entspricht den in den Menüs vorgenommenen Einstellungen.

Surround-Ton

Zum Aktivieren / Deaktivieren des Raumklangeffektes. In Stereo vermittelt der Raumeffekt den Eindruck, daß die Lautsprecher weiter auseinander stehen. Bei Versionen, die mit Virtual Dolby Surround* ausgerüstet sind, erhalten Sie die von hinten kommenden Toneffekte des Dolby Surround Pro Logic. In Mono wird ein Stereo-Raumklangeffekt simuliert.

Wahl der Sender

Mit diesen Tasten können die Sender ausgewählt werden. Nach Auswahl des Senders werden für einige Sekunden die Nummer, (der Name) und der Soundmode angezeigt. Bei Sendem mit Videotext wird am unteren Bildschimrand der Name des Senders angezeigt.

Vorhergehendes Programm

Drücken Sie diese Taste, um zum zuvor angezeigten Sender zurückzukehren.

Zifferntasten

Zur direkten Eingabe einer Programmnummer. Bei zweistelligen Programmnummern muß die zweite Zahl eingegeben werden, bevor die Linie erlischt.

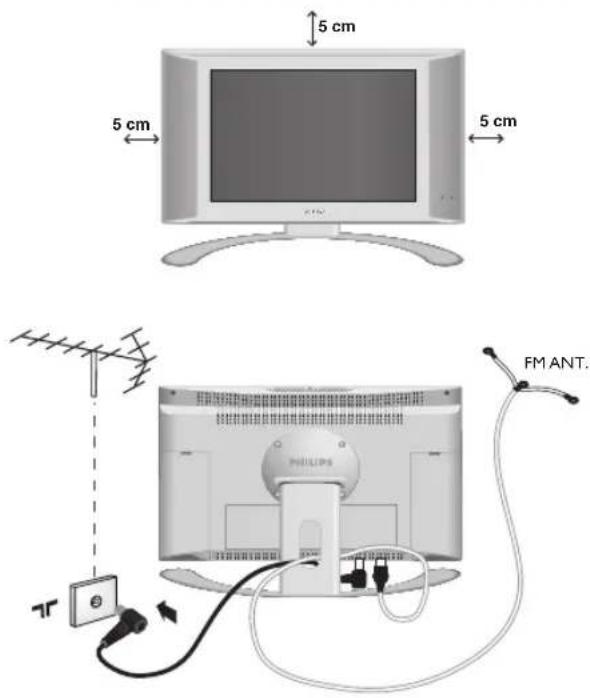

Installation des Fernsehgerätes

5 cm 5 cm 5 cm FM ANT. PHILIPS

① Aufstellen des Fernsehgeräts

Stellen Sie das Fernsehgerät auf eine stabile Unterlage. Um Gefahren zu vermeiden, achten Sie darauf, dass das Fernsehgerät nicht in Kontakt mit Wasser kommt. Außerdem dürfen sich keine Wärme abstrahlenden Gegenstände (z. B. Lampen, Kerzen, Heizkörper) in unmittelbarer Nähe des Geräts befinden. Achten Sie darauf, dass die Lüftungsschlitze auf der Rückseite immer frei bleiben.

② Antennenanschluss

• Schließen Sie das mitgelieferte Antennenkabel an der Buchse ▼F auf der Unterseite des Fernsehgeräts und an den Antennenstecker an.
• Schließen Sie das Radio-Antennenkabel an die Buchse FM ANT auf der Unterseite des Fernsehers an.
• Führen Sie die Kabel durch den Standfuß des Fernsehgeräts hindurch.

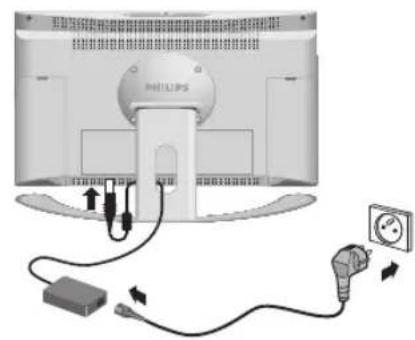

③ Netzanschluss

Das Fernsehgerät wird mit der auf dem Etikett angegebenen Gleichspannung betrieben. Verwenden Sie ausschließlich den im Lieferumfang des Geräts enthaltenen Netzadapter.

• Schließen Sie den Adapter an die DC IN-Buchse des Fernsehgeräts an. Lassen Sie zur Belüftung ausreichend Platz um den Adapter frei.
• Schließen Sie das Netzkabel an den Adapter an, und stecken Sie den Netzstecker in eine Steckdose (220 - 240 V/50 Hz).

Hinweise zum Anschluss weiterer Geräte finden Sie auf S. 14.

④ Fernbedienung

Legen Sie die zwei mitgelieferten R6-Batterien (Mignon) ein, und beachten Sie dabei die Polarität. Aus Gründen des Umweltschutzes enthalten die mitgelieferten Batterien kein Quecksilber, Cadmium oder Nickel. Werfen Sie leere Batterien nicht weg, sondern entsorgen Sie sie vorschriftsgemäß (erkundigen Sie sich hierzu bei Ihrem Fachhändler).

⑤ Einschalten

Mit der Taste EIN/AUS wird das Fernsehgerät eingeschaltet. Die grüne Kontrolllampe leuchtet auf, und der Bildschirm wird hell. Fahren Sie direkt mit der Schnellinstallation auf Seite 5 fort. Sollte das Fernsehgerät im Bereitschaftsmodus bleiben (rote Kontrollampe), drücken Sie die Taste P⊕ auf der Fernbedienung.

Wenn Sie die Fembedienung verwenden, blinkt die Kontrolllampe.

Schnellinstallation der Programme

Erscheint nach dem ersten Einschalten das Menü WÄHLEN SPRACHE, verfahren Sie wie hier beschrieben. Erscheint dieses Menü nach dem ersten Einschalten nicht, sollten Sie die Funktion Automatisches Speichern ausführen (Seite 5).

WÄHLEN SPRACHE

SPRACHE

LAND

FRANÇAIS

• DEUTSCH

ΕΛΛΗΝΙΚΑ

ITALIANO

NORSK

ÖSTERREICH

BELGIEN

SCHWEIZ

DEUTSCHLAND

DÄNEMARK

Wird dieses Menü nicht angezeigt, halten Sie die Tasten △- und △+ des Femsehgerätes 8 Sekunden lang gedrückt. Das Menü wird hierauf angezeigt.

Wählen Sie die gewünschte Sprache mit den Tasten ⬇️ der Fernbedienung, bestätigen Sie mit >.

② Wählen Sie Ihr Heimatland mit den Tasten ⬆, bestätigen Sie mit ⭺. Wird Ihr Heimatland nicht in der Liste genannt, wählen Sie ANDERE

3 Die Suche wird automatisch gestartet. Dieser Vorgang dauert einige Minuten. Der Suchstatus sowie die Anzahl der gefundenen Programme wird am Bildschirm angezeigt. Nach Abschluß der Suche wird das Menü ausgeblendet. Um die Suche zu unterbrechen bzw. zu verlassen, drücken Sie die Taste®. Wird kein Programm gefunden, schlagen Sie im Kapitel "Hinweise", Seite 16 nach.

4 Wenn der Sender oder das Kabelnetz das automatische Sortiersignal sendet, werden die Programme in der richtigen Reihenfolge durchnumeriert.

⑤ Andernfalls werden die gefundenen Programme in absteigender Reihenfolge ab der Nummer 99 durchnumeriert. Um die Programme neu zu numerieren, verwenden Sie das Menü SORTIEREN.

Einige Sender bzw. Kabelnetze verfügen über ihre eigenen Sortierparameter (Region, Sprache, usw.). Nutzen Sie in diesem Fall für Ihre Wahl die Tasten ▲ und bestätigen Sie diese mit der Taste ▶. Siehe auch: Funktion EasyLink, Seite 6.

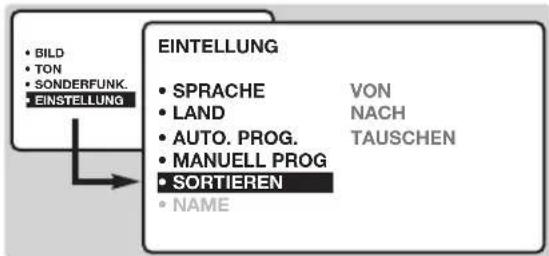

Sortieren der Programme

① Drücken Sie die Taste MENU. Das Hauptmenü erscheint auf dem Bildschirm.
② Drücken sie >, um EINSTELLUNG zu wählen. Hierauf erscheint das Menü EINSTELLUNG:

3 Wählen Sie SORTIEREN mit der Taste ☑ drücken Sie ☐. Hierauf erscheint das Menü SORTIEREN. Die Auswahl VON ist aktiviert. Hinweis: Dieses Menü funktioniert gemäß folgender Logik:

• "VON" (geben Sie die aktuelle Programmnummer ein)
• "NACH" (geben Sie die neue Nummer ein)
- "Nummern TAUSCHEN" (die Änderung erfolgt)

4 Wählen Sie das neue zu numerierende Programm mit den Tasten<>bzw. 0 bis 9. Beispiel : Sie wollen dem Programm 78 (VON) die Nummer 2 (NACH) zuweisen: Drücken Sie 78.
⑤ Wählen Sie NACH (Taste √) und geben Sie mit den Tasten<> bzw. ① bis ⑨ die gewünschte neue Nummer ein (Geben Sie für unser Beispiel ② ein).
6 Wählen Sie nun TAUSCHEN (Taste √) und drücken Sie ▶. Am Bildschirm wird GETAUSCHT angezeigt und die Änderung erfolgt. In unserem Beispiel wurde dem Programm 78 die Nummer 2 zugeordnet (und dem Programm 2 die Nummer 78).
⑦ Wählen Sie NACH (Taste ⬤) und wiederholen Sie die Schritte ④ bis ⑥ bis Sie alle Programme neu numeriert haben. Siehe auch: Funktion EasyLink, Seite 6.
⑧ Mit der Taste ⓘ verlassen Sie die Menüs.

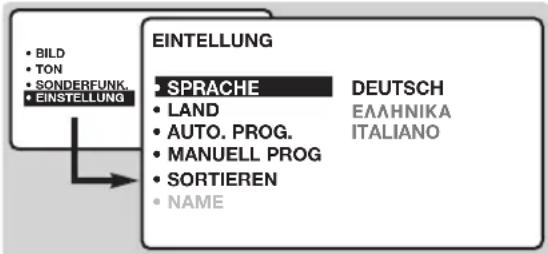

Sprache und Land auswählen

① Drücken Sie die Taste Ⓜ. Das Hauptmenü erscheint auf dem Bildschirm.
2 Drücken sie >, um EINSTELLUNG (▼) zu wählen. Hierauf erscheint das Menü EINSTELLUNG. Die Auswahl SPRACHE ist aktiviert.

BILD TON SONDERFUNK. EINSTELLUNG EINTELLUNG SPRACHE LAND AUTO. PROG. MANUELL PROG SORTIEREN NAME DEUTSCH EAAHNIKA ITALIANO

③ Drücken Sie >, um in das Menü SPRACHE zu gelangen.

4 Wählen Sie die gewünschte Sprache mit den Tasten ⏻. Die Menüs erscheinen nun in der ausgewählten Sprache.
⑤ Drücken Sie auf < um das Menü SPRACHE zu verlassen.
6 Wählen Sie LAND (√) und drücken Sie auf >.
⑦ Wählen Sie Ihr Heimatland mit den Tasten ⬆√. Wird Ihr Heimatland nicht in der Liste genannt, wählen Sie ANDERE
⑧ Drücken Sie auf ◀ um das Menü LAND zu verlassen.
9 Mit der Taste 🕒️ verlassen Sie die Menüs. Siehe auch: Funktion EasyLink, siehe unten.

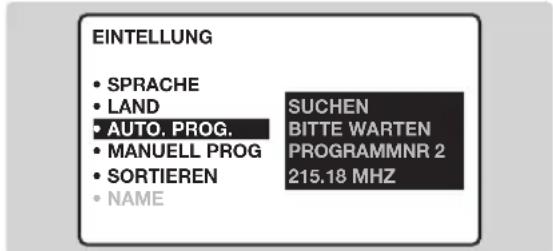

Automatisches Speichern

Mit diesem Menü starten Sie die automatische Suche nach allen in Ihrer Region (bzw. auf Ihrem Kabelnetz) verfügbaren Programme.

① Führen Sie zuerst die zuvor beschriebenen Schritte ① bis ⑧ aus, dann:
② Wählen Sie AUTO PROG. (☑) und drücken Sie ☑. Die Suche beginnt. Nach einigen Minuten wird das Menü EINSTELLUNG automatisch wieder am Bildschirm angezeigt.

EINTELLUNG • SPRACHE • LAND • AUTO. PROG. • MANUELL PROG • SORTIEREN • NAME SUCHEN BITTE WARTEN PROGRAMMNR 2 215.18 MHZ

③ Wenn der Sender oder das Kabelnetz das automatische Sortiersignal sendet, werden die Programme in der richtigen Reihenfolge durchnumeriert.
4 Andernfalls werden die gefundenen Programme in absteigender Reihenfolge ab der Nummer 99 durchnumeriert. Um die Programme neu zu numerieren, verwenden Sie das Menü SORTIEREN.

Einige Sender bzw. Kabelnetze verfügen über ihre eigenen Sortierparameter (Region, Sprache, usw.). Nutzen Sie in diesem Fall für Ihre Wahl die Tasten ⬇ und bestätigen Sie diese mit der Taste >. Um die Suche zu unterbrechen bzw. zu verlassen, drücken Sie die Taste MENU. Wird kein Sender gefunden, siehe Kapitel „Tips“ auf Seite 16. Siehe auch: Funktion EasyLink, siehe unten.

⑤ Mit der Taste ⓘ verlassen Sie die Menüs.

Funktion EasyLink

(nur bei bestimmten Modellen verfügbar)

Ist das Fernsehgerät (über die EXT2-Buchse) an einen Videorecorder mit der Funktion EasyLink angeschlossen, werden die Sprache, das Land und die gefundenen Sender bei der Installation automatisch an den Videorecorder übertragen. Während des Ladens wird eine

Nachricht am Bildschirm angezeigt. Die Liste der Sender des Videorecorders stimmt nun mit der des Fernsehgerätes überein. Im Menü SONDERFUNK muß EASY LINK auf EIN stehen (Standardeinstellung), siehe Seite 9.

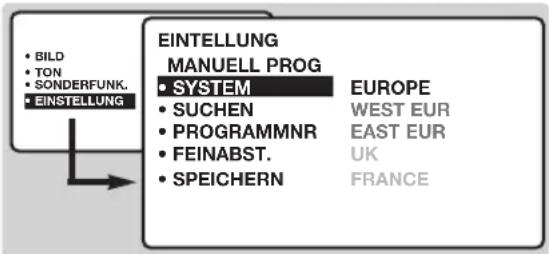

Manuelles Speichern

Mit diesem Menü können alle Programme einzeln gespeichert werden.

① Drücken Sie die Taste Ⓜ.
② Wählen Sie EINSTELLUNG ( √) und drücken Sie ▶. Das Menü EINSTELLUNG wird am Bildschirm angezeigt.
3 Wählen Sie MANUELL PROG.(☑) und drücken Sie ☑. Hierauf wird das Menü angezeigt:

BILD TON SONDERFUNK. EINSTELLUNG EINTELLUNG MANUELL PROG SYSTEM SUCHEN PROGRAMMNR FEINABST. SPEICHERN EUROPE WEST EUR EAST EUR UK FRANCE

4 Drücken Sie ⬤, um SYSTEM zu wählen. Mit den Tasten ⬇ ⬇ wählen Sie EUROPE (automatische Suche*), oder suchen Sie manuell mit den Empfangsnormen: WEST EUR (BG), EAST EUR (DK), UK (I) oder FRANCE (LL'). Mit der Taste ⬇ verlassen Sie das Menü.

* Mit Ausnahme von Frankreich (Empfangsnorm LL'); wählen Sie für Frankreich FRANCE.

⑤ Wählen Sie anschließend die Einstellung SUCHEN und drücken Sie >. Die Suche beginnt. Sobald ein Sender gefunden wird, wird der Suchvorgang unterbrochen. Gehen Sie zum ⑦. K a pitel über.Wenn Ihnen die Frequenz des gesuchten Senders bekannt ist, können Sie die entsprechende Nummer mit Hilfe der Tasten ⑩ ⑨ direkt eingeben.

Wird kein Sender gefunden, siehe Kapitel "Tips" auf Seite 16.

⑥ Wenn der Empfang nicht zufriedenstellend ist, wählen Sie die Option FEINABST. und halten Sie die Taste ◀ bzw. > gedrückt.
⑦ Wählen Sie PROGRAMNR. und geben Sie mit Hilfe der Taste<>bzw. ① bis ⑨ die gewünschte Programmnummer ein.
⑧ Wählen Sie die Einstellung SPEICHERN und drücken Sie die Taste ^> . Die Meldung SPEICHERN wird angezeigt. Das Programm ist gespeichert.

Siehe auch: Funktion EasyLink, Seite 6.

⑨ Wiederholen Sie die Schritte ⑤ bis ⑧ so oft, wie Sender gespeichert werden sollen.

Zum Verlassen des Menüs drücken Sie die Taste ⓘ.

Name des Programms

Sie können den ersten 40 Programmen (von 1 bis 40) einen Namen geben.

① Drücken Sie die Taste MENU.
② Wählen Sie EINSTELLUNG (☑) und drücken Sie ☑. Das Menü EINSTELLUNG wird angezeigt.
③ Drücken Sie 5 mal auf √, um NAME auszuwählen (am unteren Bildschirmrand versteckt) und drücken Sie >. Hierauf wird das Menü > angezeigt:

EINTELLUNG • SPRACHE • LAND • AUTO. PROG. • MANUELL PROG • SORTIEREN • NAME ZDF_

4 Wählen Sie mit den Tasten ① ⑨ bzw. - P + das Programm aus, dem Sie einen Namen zuweisen möchten.

Hinweis: bei der Installierung werden den Programmen automatisch Namen zugewiesen, wenn das Erkennungssignal gesendet wird.

5 Mit den Tasten ◀> können Sie sich im Anzeigebereich des Namens bewegen (5 Zeichen).
6 Mit den Tasten ⬆ ⬇ wählen Sie die Zeichen.
⑦ Wenn die Namenseingabe beendet ist, drücken Sie MENU.

Der Name des Programms ist nun gespeichert. Siehe auch: Funktion EasyLink, Seite 6.

⑧ Wiederholen Sie die Schritte ④ bis ⑦ bis Sie allen Programmen einen Namen zugewiesen haben.
⑨ Mit der Taste 📊️ verlassen Sie die Menüs.

Radiofunktion

Auswählen des Radiomodus

Drücken Sie die Taste 📄 der Fernbedienung, um in den Radiomodus zu wechseln. Mit der Taste TV gelangen Sie zum TV-Modus zurück. Im Radiomodus werden die Nummer, der Sendername (falls verfügbar), die Frequenz und der Tonmodus auf dem Bildschirm angezeigt. Die Namen der Radiosender können Sie über das Menü NAME eingeben. (S. 7)

Programmauswahl

Mit den Tasten①⑨ bzw. -P + wechseln Sie zwischen den einzelnen UKW-Sendern (1 bis 40).

Liste der Radiosender

Drücken Sie die Taste ☐, um eine Liste der Radiosender ein- bzw.auszublenden. Mit den Pfeiltasten wählen Sie den gewünschten Radiosender aus.

Verwenden des Radiomenüs

Drücken Sie die Taste® um die

Steuerungselemente für das Radio aufzurufen.

Suche der Radiosender

Wenn Sie die Schnellinstallation vorgenommen haben, sind alle verfügbaren UKW-Sender gespeichert. Eine neue Suche starten Sie, indem Sie das Menü EINSTELLUNG : AUTO. PROG. (für eine vollständige Suche) oder MANUELL PROG (für eine Suche einzelner Sender) wählen. Über die Menüs SORTIEREN und NAME können Sie die Radiosender sortieren und umbenennen. Die Funktionsweise dieser Menüs entspricht denen der TV-Menüs.

Bildschirmschoner

Im Menü SONDERFUNK haben Sie die Möglichkeit, den Bildschirmschoner zu aktivieren bzw. deaktivieren. Auf dem Bildschirm läuft ein Textband mit Uhrzeit, Frequenz und Sendername (falls verfügbar) durch.

Verwendung als PC-Monitor

PC-Modus

Das Fernsehgerät kann als Computermonitor verwendet werden. Mit der PIP-Funktion können Sie gleichzeitig einen Teil des Bildschirms zum Einblenden des Fernsehprogramms nutzen. Vorher müssen Sie den Computer an den Monitor anschließen und die richtige Auflösung einstellen (siehe S. 15).

Auswählen des PC-Modus

Drücken Sie die Taste PC der Fernbedienung, um in den PC-Modus zu wechseln. Mit der Taste TV gelangen Sie zum TV-Modus zurück. Wenn länger als 5 Sekunden lang kein PC-Signal empfangen wird, schaltet der Fernseher automatisch in den Bereitschaftsmodus.

Verwendung der PIP-Funktion

Im PC-Modus können Sie in einem separaten Fenster auf dem Bildschirm das Fernsehprogramm einblenden.

1 Drücken Sie die Taste ☐, um das Bild im Bild (PIP) aufzurufen. Das Fernsehbild wird in einem kleinen Fenster auf dem Bildschirm angezeigt.
2 Drücken Sie erneut die Taste ☐, um die Größe des eingeblendeten Fensters zu reduzieren. Bei erneutem Drücken wird das Fenster wieder ausgeblendet.
3 Drücken Sie die Taste 📋, wenn das Fenster an eine andere Position verschoben werden soll. Sie können die Position auch mit Hilfe der Pfeiltasten ändern.
4 Mit den Tasten ① ⑨ und - P + schalten Sie zwischen den Programmen um, die im PIP-Fenster angezeigt werden. Drücken Sie die Taste-, wenn das Bild eines an den Fernseher angeschlossenen Geräts (Video, DVD usw.) angezeigt werden soll.

Verwenden des PC-Menüs

Drücken Sie die Taste Ⓜ, um die Steuerungselemente für den PC-Monitor aufzurufen. Nehmen Sie mit den Pfeiltasten Einstellungen vor (die Einstellungen werden automatisch gespeichert):

• AUDIO ANWAHL: Auswahl des Tonsignals für den Fernseher (PC oder TV/Radio). Sie können beispielsweise Radio hören, während Sie das Gerät als Computermonitor nutzen.
  Hinweis: Vor der Auswahl des PC-Modus muss der TV- bzw. Radiomodus ausgewählt werden. Bei Anzeige des PIP-Fensters ist keine Radiowiedergabe möglich.

- HELLIGKEIT & KONTRAST: Einstellung der Helligkeit und des Kontrasts.

- FARBEINSTELLUNG: Einstellung der Farbtemperatur (kalt/bläulicher Weißton, normal oder warm/rötlicher Weißton).

- BILDRAUSCHEN: Zur Entfernung störender horizontaler (PHASENLAGE) und vertikaler (TAKT) Linien.

- POSITION EINSTELLUNGEN: Einstellung der horizontalen und vertikalen Position des Bilds.

- AUTOM. EINSTELLUNGEN: Die Position des Bilds wird automatisch eingestellt.

- PIP EINSTELLUNGEN: Einstellung der Größe und Position des Bilds im Bild (PIP).

- MODE-ANWAHL: Rückkehr in den TV- bzw. Radiomodus.

- WERKSEINSTELL.AUFRUFEN: Zurücksetzen auf die werkseitigen Standardeinstellungen.

- BILDFORMATE: Auswahl zwischen Großbildschirm und dem ursprünglichen PC-Bildschirm-Format.

Bildeinstellungen

1 Drücken sie die Taste Ⓜ und dann die Taste >. Das Menü BILD wird hierauf angezeigt:

BILD • TON • SONDERFUNK. • EINSTELLUNG BILD • HELLIGKEIT --I---- 39 • FARBSÄTTIGUNG • KONTRAST • SCHÄRFE • SPEICHERN • FARBTON • KONTRAST+

2 Mit den Tasten ⬆ ⬆ wählen Sie die gewünschte Einstellung und mit den Tasten ⬆ ⬆ nehmen Sie die Einstellung vor. Hinweis: dieses Menü wird aufgeklappt. Halten Sie die Taste ⬆ gedrückt, um zu den am unteren Bildschirmrand maskierten Einstellungen Zugang zu haben.
③ Nachdem die Einstellungen vorgenommen wurden, wählen Sie SPEICHERN und drücken Sie

▶, um die Einstellungen zu speichern.

④ Mit der Taste ⓘ verlassen Sie die Menüs.

Beschreibung der Einstellungen:

• HELLIGKEIT: zur Einstellung der Helligkeit des Bildes.
  • FARBSÄTTIGUNG: zur Einstellung der Farbintensität.
• KONTRAST: zur Einstellung des Unterschiedes zwischen den hellen und dunklen Tönen.
• SCHÄRFE: zur Einstellung der Bildschärfe.
• SPEICHERN: zum Speichern der Bildeinstellung.
• FARBTON: zur Einstellung der Farbwiedergabe des Bildes. Es stehen drei Optionen zur Auswahl: KALT (bläulicher Weißton), NORMAL (ausgewogener Weißton) oder WARM (rötlicher Weißton).
• KONTRAST +: Aktivieren bzw. Aufheben der automatischen Einstellung des Bildkontrastes (die dunkelsten Teile des Bildes sind immer schwarz).

Toneinstellungen

1 Drücken sie die Taste (MENU), wählen Sie TON (✓) und drücken Sie >. Das Menü TON wird hierauf angezeigt:

BILD TON SONDERFUNK. EINSTELLUNG TON EQUALIZER 120 HZ BALANCE 500 HZ PROG. LAUT 1500 HZ SPEICHERN 5 KHZ LAUTST. BERGR. 10 KHZ

② Mit den Tasten ⬆ ⬇ wählen Sie die gewünschte Einstellung und mit den Tasten ⬇ ⭇ nehmen Sie die Einstellung vor.
③ Nachdem die Einstellungen vorgenommen wurden, wählen Sie SPEICHERN und drücken Sie >, um die Einstellungen zu speichern.
④ Mit der Taste 📊️ verlassen Sie die Menüs.

Beschreibung der Einstellungen:

• EQUALIZER: Zur Einstellung des Klangcharakters (von den Tiefen (120 Hz) bis zu den Höhen (10 kHz).
  • BALANCE: zum Ausgleich des Tons auf dem linken und rechten Lautsprecher
• PROG. LAUT(Lautstärkeanpassung): Gleicht die Lautstärkeunterschiede zwischen verschiedenen Programmen oder externen Geräten aus. Diese Einstellung kann für die Programme 1 bis 40 und die externen Geräte verwendet werden. Verwenden Sie die Tasten ⏻ P ⭕, um die Lautstärke der verschiedenen Programme zu vergleichen.
• SPEICHERN: zum Speichern der Toneinstellungen
• LAUTST. BEGR. (Automatic Volume Leveller): Regelt automatisch die Lautstärke, so daß starke Lautstärkeunterschiede bei Programmwechsel oder bei Einblendungen von Werbespots begrenzt werden.

Einstellungen von Sonderfunktionen

1 Drücken Sie die Taste Ⓜ, wählen Sie das Menü SONDERFUNK (√), und drücken Sie anschließend die Taste >. Sie können folgende Einstellungen vornehmen:
② TIMER, KINDERSICHER und PROG. SPERREN: siehe nächste Seite
③ MODE-ANWAHL: Wechsel zwischen dem Radio-, TV- und PC-Modus.
4 EASYLINK (nur bei bestimmten Modellen verfügbar):

Ist das Fernsehgerät (über die EXT2-Buchse) an einen Videorecorder mit der Funktion EasyLink angeschlossen, werden die Sprache, das Land und die gefundenen Sender bei der Installation automatisch an den Videorecorder übertragen. Sie die Taste > , um auf EIN zu stellen. Besitzten Sie einen Videorecorder ohne NexTViewLink, stellen Sie auf AUS.

5 Drücken Sie die Taste ⓘ, um die Menüs zu verlassen.

Weckfunktion

Mit dieser Funktion können Sie Ihr Fernsehgerät wie einen Wecker verwenden.

① Drücken Sie die Taste (MENU).
② Wählen Sie SONDERFUNK (☑) und drücken Sie 2 mal auf ☑. Hierauf wird das Menü TIMER angezeigt :

BILD TON SONDERFUNK EINSTELLUNG SONDERFUNK TIMER ZEIT 10:56 START ENDE PROGRAMMNR AKTIV

3 Mit der Taste ▶ haben Sie Zugang zu den verschiedenen Untermenüs bzw. können diese verlassen, mit den Tasten^▼ können Sie folgende Einstellungen vornehmen:
4 ZEIT: geben Sie die aktuelle Uhrzeit ein. Hinweis: die Uhrzeit wird automatisch über die Videotextangaben des 1. Programms aktualisiert, wenn das Femsehgerät eingeschaltet wird. Wenn dieses Programm nicht über Videotext verfügt, erfolgt keine Aktualisierung.

5 START: geben Sie die Einschaltzeit des Fernsehgerätes ein
6 ENDE: geben Sie die Zeit ein, wenn das Fernsehgerät in den Bereitschaftsmodus umschaltet.
7 PROGRAMMNR: Geben Sie die für das Wecken gewünschte Programmnummer ein. Bei Modellen mit Radio können Sie mit den Tasten ◀▶ einen UKW-Sender auswählen (mit den Tasten 0⑨ können nur Fernsehprogramme ausgewählt werden).
8 AKTIV: Sie können folgende Einstellungen vornehmen:

• EINMAL: wenn Sie nur einmal geweckt werden wollen
• TÄGLICH: wenn Sie täglich geweckt werden wollen
• STOP: wenn Sie nicht mehr geweckt werden wollen.

9 Drücken Sie ⏻, um das Fernsehgerät in die Bereitschaftsposition zu schalten. Nun schaltet sich das Fernsehgerät automatisch zur programmierten Uhrzeit ein. Wenn Sie das Fernsehgerät eingeschaltet lassen, erfolgt zur angegebenen Uhrzeit nur der Programmwechsel. Die Kombination von KINDERSICHER und TIMER dient dazu, die Einschaltdauer ihres Fernsehgerätes z.B. für Ihre Kinder zu begrenzen.

Sperren des Fernsehgerätes

Mit dieser Funktion können Sie die Verwendung des Fernsehgeräts teilweise oder ganz unterbinden, indem Sie die Tasten sperren.

Sperren der Programme

1 Drücken Sie die Taste (MENU).
② Wählen Sie SONDERFUNK (√) und drücken Sie ▶.
③ Wählen Sie PROG.SPERREN (√) und drücken Sie >.
    note right of A: ZUGANGS CODE
    classDef default font-weight:bold,font-size:14px;
    class A,B,C,D,E,F,G,H,I,J,K,L,M,N,O,P,Q,R,S,U,V,W,X,Y,Z,Z,N,O,P,P,Q,P,P,P,P,P,P,P,P,P,P,P,P,P,P,P,P,P,P,P,P,P,P,P,P,P,P,P,P,P,P,P,P,P,P,P,P,P,P,P,P,P,P,P,P,P,P,P,P,P,P,P,P,P,P,P,P,P,P,P,P,P,P,P,P,P,P,P,P,P,P,P,P,P,P,P,P,P,P,P,P,P,P,P,P,P,P,P,P,P,P,P,P,P,P,P,P,P,P,P,P,p,p,p,p,p,p,p,p,p,p,p,p,p,p,p,p,p,p,p,p,p,p,p,p,p,p,p,p,p,p,p,p,p,p,p,p,p,p,p,p,p,p,p,p,p,p,p,p,p,p,p,p,p,p,p,p,p,p,p,p,p,p,p,p,p,p,p,p,p,p,p,p,p,p,p,p,p,p,p,p,p,p,p,p,p,p,p,p,p,p,p,p,p,p,p,p,p,p,p,p,\n\n-> A

4 Geben Sie nun Ihren geheimen Zugangscode ein. Beim ersten Mal müssen Sie den Code 0711 eingeben. Hierauf wird das Menü angezeigt.
⑤ Mit der Taste ➞ haben Sie Zugang zum Menü.
6 Geben Sie mit den Tasten ⬆√ die Nummer des Programms ein, das Sie sperren möchten, und bestätigen Sie mit ▶. Vor den gesperrten Programmen bzw. Geräten erscheint das Symbol 🔒.
⑦ Mit der Taste 🟢️ verlassen Sie das Menü. Um ein gesperrtes Programm anschauen zu können,

muß nun zuvor der Geheimcode eingegeben werden. Andernfalls bleibt der Bildschirm schwarz. Achtung, bei verschlüsselten Programmen, die über einen externen Decoder angeschaut werden, muß das entsprechende externe Gerät gesperrt werden.

Aufheben der Sperre bei allen Programmen: Gehen Sie die Schritte ① bis ④ durch, wählen Sie ALLE LÖSCHEN und drücken Sie ▶.

Um den Geheimcode zu ändern

Gehen Sie die Schritte ① bis ④ durch und:

⑤ Wählen Sie CODE ÄNDERN und geben Sie eine beliebige vierstellige Zahl ein.
6 Geben Sie diese zur Bestätigung erneut ein.
⑦ Mit ⓘ+ verlassen Sie die Menüs.

Wenn Sie Ihren Geheimcode vergessen haben sollten, geben Sie den Universalcode 0711 zweimal ein.

Sperren der Tasten

1 Drücken Sie Ⓜ, wählen Sie SONDERFUNK (▽) und drücken Sie ▶.
② Wählen Sie KINDERSICHER (√).
③ Stellen Sie auf EIN,indem Sie die Taste ➤ drücken.
④ Schalten Sie das Fernsehgerät aus und verstecken Sie die Fernbedienung. Das Fernsehgerät kann nun ohne die Fernbedienung nicht mehr eingeschaltet werden.
5 Um die Sperre aufzuheben,stellen Sie KINDERSICHER auf AUS.

Videotext

Videotext ist ein Informationssystem, das von einigen Sendern ausgestrahlt wird und wie eine Zeitung gelesen werden kann. Dieses System ermöglicht auch den Zugang zu Untertiteln für Schwerhörige oder Personen, die mit der Sprache des übertragenen Programms (über Kabel, Satellit usw.) nur wenig vertraut sind.

VCR DVD MODE I-IO SMART GUARTACTIVE CONTROL MENU < > + - WRITE P OK PC TV RADIO 1 2 3 4 5 6 7 8 9 0 P+P PHILIPS

Taste:		Funktion:
	Aufruf Videotext	Zum Aufrufen des Videotexts, zum Wechsel in den “transparenten Modus” und zum Verlassen des Videotexts. Das Inhaltsverzeichnis mit der Liste der Themen, auf die Sie zugreifen können, wird angezeigt. Jedes Thema weist eine dreistellige Seitenzahl auf.Wenn ein Sender keinen Videotext ausstrahlt, erscheint unter der Anzeige 100 ein schwarzer Bildschirm (verlassen Sie in diesem Fall den Videotext und wählen Sie einen anderen Sender).
0/9-P+	Wahl einer Seite	Geben Sie die gewünschte Seitenzahl mit den Tasten 0 bis 9 bzw. -P + ein. Geben Sie z. B. für Seite 120 Folgendes ein: 1 2 0. Die Nummer erscheint oben links, und die Seite wird angezeigt, sobald sie gefunden wurde. Wiederholen Sie diese Schritte, um eine andere Seite aufzurufen.Wenn der Seitenzähler weitersucht, wird die Seite nicht übertragen. Geben Sie eine andere Seitennummer ein.
	Direkter Zugang zu den Themen	Am unteren Bildschirmrand werden farbige Bereiche angezeigt.Mit den 4 farbigen Tasten können Sie die entsprechenden Seiten bzw. Themen aufrufen. Die farbigen Bereiche blinken, wenn ein Thema bzw. eine Seite nicht verfügbar ist.
	Inhaltsverzeichnis	Zur Rückkehr zum Inhaltsverzeichnis (in der Regel Seite 100).Bei Sendem mit TOP-Videotext (Table of Pages) wird eine Übersicht der verfügbaren Rubriken und Seiten angezeigt.
	Direktauswahl von Unterseiten	Manche Seiten enthalten Unterseiten (so enthält zum Beispiel Seite 120 die Unterseiten 1/3, 2/3 und 3/3). In diesem Fall wird die Seitennummer in grün angezeigt. Vor der Seitennummer erscheint das Symbol ▶, ◀ oder ◄. Mit den Tasten ◀> können Sie direkt auf die Unterseiten Ihrer Wahl zugreifen.
	Vergrößern einer Seite	Zum Anzeigen des oberen bzw. unteren Teils einer Seite, bei anschließender Rückkehr zur normalen Größe.
	Doppelseitiger Videotext(nur bei bestimmten Modellen verfügbar)	Aktivieren oder Aufheben der doppelseitigen Videotextanzeige. Die aktivierte Seite wird links angezeigt, die Folgeseite rechts. Mit der Taste ☑ können Sie eine Seite anhalten (zum Beispiel das Inhaltsverzeichnis). Nun ist die rechte Seite aktiviert. Um zum normalen Betrieb zurückzukehren, drücken Sie auf I-II.
	Versteckte Informationen	Zum Anzeigen oder Ausblenden von versteckten Informationen (Lösungen von Spielen)
	Vorzugsseiten	Für die Videotextprogramme 0 bis 40 können Sie 4Vorzugsseiten speichern und diese direkt über die farbigen Tasten (rot, grün, gelb, blau) aufrufen.1 Drücken Sie die Taste [MENU], um in den Vorzugsseitenmodus zu wechseln.2 Rufen Sie die Videotextseite auf, die Sie speichern möchten.3 Drücken Sie die Taste [H] und dann die farbige Taste Ihrer Wahl. Die Seite wird gespeichert.4 Gehen Sie für die anderen farbigen Tasten erneut die Schritte 2 und 3 durch.5 Sobald Sie nun den Videotext aufrufen, werden Ihre Vorzugsseiten am unteren Bildschirmrand farbig angezeigt. Um wieder die üblichen Rubriken anzuzeigen, drücken Sie die Taste [MENU].Um diese Einstellungen zu löschen, drücken Sie 5 Sekunden lang die Taste [H].

Bildformate 16:9

Die Bilder, die Sie empfangen, können im Bildformat 16:9 (breiter Bildschirm) oder 4:3 (koventioneller Bildschirm) übertragen werden. Die Bilder 4:3 haben manchmal oben und unten einen schwarzen Streifen (Letterboxformat). Mit dieser Funktion können die schwarzen Streifen entfernt und die Darstellung der Bilder auf dem Bildschirm optimiert werden.

Falls Ihr Fernsehgerät mit einem Bildschirm im 4:3 Format ausgestattet ist

Die Taste Ⓗ (oder ⬇ √) drücken, um die verschiedenen Funktionsarten zu wählen:

4:3

Das Bild wird im 4:3 Format wiedergegeben

ERWEITERT 4:3

Das Bild wird vertikal vergrößert. Dieser Modus wird angewendet zur Vermeidung von schwarzen Balken bei Sendungen im Letterbox Format.

16:9 FORMAT

Die Bildhöhe wird gestaucht auf das Format 16:9.

Falls Ihr Fernsehgerät mit einem Bildschirm im 16:9 Format ausgestattet ist

Die Taste 📄 (oder ◀) drücken, um die verschiedenen Funktionsarten zu wählen: Der Femseher ist mit einer automatischen Umschaltung ausgestattet, die das von einigen Programmen gesendete Kenn- Signal dekodiert und das richtige Bildschirmformat wählt.

4:3

Das Bild wird im Format 4:3 wiedergegeben, ein schwarzer Streifen erscheint an jeder Seite des Bildes.

ZOOM 14:9

Das Bild ist auf das Format 14:9 vergrößert, ein kleiner schwarzer Streifen bleibt an jeder Seite des Bildes.

ZOOM 16:9

Das Bild ist auf das Format 16:9 vergrößert. Diese Funktionsart wird empfohlen, um ein Letterboxbild mit schwarzen Streifen oben und unten im Vollformat zu zeigen.

16:9 UNTERTITEL

Mit dieser Funktionsart können die Bilder 4:3 auf der ganzen Bildschirmfläche gesehen werden, indem die Untertitel sichtbar bleiben.

SUPER ZOOM

Mit dieser Funktionsart können die Bilder im Format 4:3 auf der ganzen Bildschirmfläche gesehen werden, indem beide Seiten des Bildes verbreitert werden.

BREITBILD

In diesem Modus bleibt das Seitenverhältnis von Bildern im 16:9-Format erhalten. Achtung: Wenn Sie ein Bild 4:3 ansehen, wird es horizontal verbreitert.

FULL SCREEN

In diesem Modus wird das Bild auf dem kompletten Bildschirm angezeigt.

Tasten für VCR oder DVD-Spieler

MODE OVCR DVD SMART ACTIVE SMART CONTROL MENU MUTE P OK PC TV RADIO 1 2 3 4 5 6 79 8 0 P+P PHILIPS

Die meisten Audio- und Videogeräte unserer Produktreihe können mit der Fernbedienung Ihres Fernsehgerätes gesteuert werden.

Die Ferbedienung ist mit allen Videorecordem kompatibel, die den Standardcode RC5 verwenden, und mit allen DVD-Spielem nach dem Standardcode RC6.

Drücken Sie die Taste MODE, um den gewünschten Modus auszuwählen: VCR (Videorecorder) oder DVD. Die Kontrolllampe der Fernbedienung zeigt den ausgewählten Modus an. Die Kontrolllampe erlischt automatisch nach 20 Sekunden ohne Aktion (Rückkehr zum TV-Modus).

② Je nach Gerät sind die Tasten wie folgt belegt:

Bereitschaftsmodus,

● Aufnahme,

◀ Schneller Rücklauf,

■ Stopp,

▶ Wiedergabe,

▶▶ Schneller Vorlauf,

II Pause

Videorecorder Programmierung

DVD: Sprache für Untertitel

MENU Aufrufen des Menüs,

Richtungstasten Navigation und Einstellungen,

OK Bestätigung,

⑩⑨ Eingabe einer Nummer,

- P+ Programmauswahl,

I-Ⅱ Wahl der Sprache,

i+ OSD-Menü.

Glossar

EasyLink : Digitale Verbindung zwischen Fernsehgerät und Videorecorder, mit der eine direkte Übertragung von Informationen, wie die Einstellung von Sendern oder die Programmierung des Videorecorders.

PIP (Picture in Picture, Bild im Bild) : Eine Funktion, bei der ein kleines Bild zusätzlich im eigentlichen Bild angezeigt wird. Im PC-Modus können Sie auf dem Bildschirm ein kleines Fenster mit dem Fernsehbild oder dem Bild eines anderen Geräts (DVD, Video usw.) einblenden.

RGB-Signale : Das Bild setzt sich aus den drei Bildsignalen Rot, Grün und Blau zusammen. Die Nutzung dieser Signale gewährleistet eine bessere Bildqualität.

Signale für S-VHS : Es handelt sich um 2 separate Videosignale Y/C der Aufzeichnungsnormen S-VHS und Hi-8. Die Signale für Helligkeit Y (schwarz und weiß) und Chrominanz C (Farbe) werden separat auf dem Band aufgezeichnet. Auf diese Weise wird eine bessere Bildqualität erzielt als mit dem herkömmlichen Videosignal (VHS und 8 mm), bei dem nur ein einziges Videosignal aus Y/C gebildet wird.

NICAM : Verfahren, das eine digitale Tonübertragung ermöglicht.

Fernsehsystem : Fernsehbilder werden nicht in allen Ländern gleichartig übertragen. Es gibt unterschiedliche Übertragungsnormen: B, G, D,K, I und L, L'.Mit der Einstellung SYSTEM (S.6) werden die verschiedenen Normen gewählt. Diese Einstellung ist nicht mit der PAL- bzw. SECAM - Farbcode- Wahl zu verwechseln. Pal wird in den meisten europäischen Ländern, Secam in Frankreich, den osteuropäischen Ländern und den meisten afrikanischen Ländern benutzt. In den USA und Japan wird das NTSC-System benutzt. Die Eingänge der EXT1- und EXT2-Buchsen können Aufzeichnungen mit NTSC-Farbcodes wiedergeben.

16:9 Format, bezeichnet das Verhältnis zwischen der Breite (B) und der Höhe (H) des Bildschirms. Breitbild-Fernsehgeräte haben ein Verhältnis von 16/9, konventionellen Bildschirme 4/3.

Anschluß von anderen Geräten

Je nach Version ist das Fernsehgerät mit ein oder zwei Scart-Buchsen (EXT1 und EXT2) ausgestattet. Im Lieferumfang ist ein Adapter enthalten, der in die Buchse EXT1 gesteckt wird und über das Kabel abgewinkett auf der Geräterückseite angeschlossen werden können.

Die Buchse EXT1 verfügt über Ein-/Ausgänge für Audio und Video sowie über RGB-Eingänge. Die Buchse EXT2 (falls vorhanden) verfügt über Ein-/Ausgänge für Audio und Video sowie über Eingänge für S-VHS.

Nehmen Sie die Anschlüsse vor (siehe Abbildung). Benutzen Sie ein hochwertiges Euro-AV-Kabel. Bei Videorecordern mit Easylink-Funktion verwenden Sie die Buchse EXT2.

Wenn Ihr Videorecorder keine Euro-AV-Buchse besitzt, ist nur die Verbindung über ein Antennenkabel möglich. In diesem Fall müssen Sie das Testsignal Ihres Videorecorders suchen und diesem die Programmnummer 0 zuordnen (siehe Manuelle Programmierung, S. 6). Zur Wiedergabe des Videorecorderbildes die Taste ① drücken.

Videorecorder mit Decoder

Schließen Sie den Decoder an die zweite Euro-AV-Buchse des Videorecorders an. Jetzt können Sie auch verschlüsselte Übertragungen aufnehmen.

Weitere Geräte

Satelliten-Receiver, Decoder, DVD, Spielkonsolen, usw. Bei Fernsehgeräten mit 2 externen Buchsen sollten Geräte, die RGB-Signale erzeugen (Digitaldecoder, DVD-Geräte, Spielekonsolen usw.), an den Anschluss EXT1 angeschlossen werden. Für Geräte, die S-VHS-Signale erzeugen (S-VHS- und Hi-8-Videorecorder, ...) empfiehlt sich der Anschluss an EXT2.

Wahl der angeschlossenen Geräte

Drücken Sie die Taste ☐, und wählen Sie EXT1. Bei Modellen mit 2 externen Anschlüssen wählen Sie EXT2 und S-VHS2 (S-VHS-Signal von Anschluss EXT2), und EXT3.

Die meisten Geräte (Decoder, Videorecorder) übernehmen selbst die Umschaltung.

Videokamera, Videospiele

Die AV- und S-Video-Anschlussbuchsen befinden sich unter der linken bzw. (bei großen Geräten) rechten Blende. Nehmen Sie folgende Anschlüsse vor (siehe Abbildung): Drücken Sie die Taste, und wählen Sie EXT3. Bei einem Monogerät wird das Tonsignal am Eingang AUDIO L angeschlossen. Der Ton wird automatisch von den rechten und linken Lautsprechern des Fernsehgerätes wiedergegeben.

Wenn der Kopfhörer angeschlossen ist, schaltet der Ton des Fernsehgeräts automatisch ab. Mit den Tasten ^- ^+ kann die Lautstärke eingestellt werden.

Die Impedanz des Kopfhörers muss zwischen 32 und 600 Ohm liegen.

Zum Anschluss an eine HiFi-Anlage ist ein Cinch-Kabel erforderlich. Verbinden Sie die Anschlüsse Audio out L und R des Fernsehgeräts mit dem linken und rechten Audioeingang der HiFi-Anlage.

Wenn Sie über einen Aktiv-Subwoofer-Lautsprecher verfügen, schließen Sie die Subwoofer-Ausgangsbuchse Subwoofer out des Fernsehers an die Eingangsbuchse des Subwoofers an.

Schließen Sie den Ausgang der Grafikkarte des Computers an die PC-Eingangsbuchse PC input (VGA) des Fernsehgeräts an. Verbinden sie den rechten und linken Audioausgang Audio out L und R der Soundkarte mit den Audio-Eingangsbuchsen Audio in (PC) L und R des Fernsehgeräts.

Weitere Informationen zum PC-Modus finden Sie auf Seite 8. Die optimale Auflösung erreichen Sie bei der folgender Einstellung: 1024 x 768 Pixel, 60 Hz.

Achtung: Bei anderen Auflösungen steht die PIP-Funktion unter Umständen nicht zur Verfügung. In diesem Fall wird eine Wammeldung angezeigt.

Folgende Auflösungen werden vom Fernsehgerät unterstützt: 640 x 350, 70 Hz 720 x 400, 70 Hz 1024 x 768, 60 Hz 640 x 350, 85 Hz 720 x 400, 85 Hz 1024 x 768, 70 Hz 640 x 480, 60 Hz 800 x 600, 56 Hz 1024 x 768, 75 Hz 640 x 480, 67 Hz 800 x 600, 60 Hz 1024 x 768, 85 Hz 640 x 480, 72 Hz 800 x 600, 72 Hz 1152 x 864, 75 Hz 640 x 480, 75 Hz 800 x 600, 75 Hz 1280 x 960, 60 Hz 640 x 480, 85 Hz 800 x 600, 85 Hz 1280 x 1024, 60 Hz

832 × 624, 75 Hz 1280 × 1024, 75 Hz

Tips

SchlechterEmpfang	Die Nähe von Bergen oder hohen Gebäuden kann die Ursache von Schattenbildern, Echo oder Doppelbildern sein. In diesem Fall ist die Ausrichtung der Außenantenne zu ändern oder nehmen Sie eine manuelle Einstellung der Sender vor (siehe “Feineinstellung” S.7).Vergewissern Sie sich, daß Ihre Antenne im gewählten Frequenzbereich (UHF oder VHF) Sendungen empfangen kann.
Kein Bild	Vergewissern Sie sich, daß das Antennenkabel richtig angeschlossen ist und daß Sie das richtige System gewählt haben (S. 7 ).Ein nicht richtig eingesteckter SCART- oder Antennenstecker ist oft die Ursache von Bild- oder Tonstörungen (es kommt vor, daß die Stecker etwas herausrutschen, wenn das Fernsehgerät versetzt oder verdreht wird). Überprüfen Sie alleVerbindungen.
Schwarzes oder weißes Bild nach Anschluß von anderen Geräten	Sie haben mit der Taste ➕ nicht die richtige Buchse gewählt. S-VHS2 anstelle vor EXT2.Videokassetten müssen mit dem System abgespielt werden, mit dem Sie aufgenommen wurden (PAL, SECAM, NTSC). Das System ist erkenntlich am Videorecorder.
Kein Ton	Falls einige Sender zwar ein Bild zeigen, aber keinen Ton senden, verfügen Sie nicht über das richtige Fernsehsystem. Ändern Sie es in der Einstellung SYSTEM (S. 7 ).Wenn das Fernsehgerät an einen Verstärker angeschlossen ist, während das Problem auftritt, so überprüfen Sie, ob Sie bei den Audiobuchsen Aus- und Eingang verwechselt haben.
Der PC-Modus und die PIP-Funktion stehen nicht zur Verfügung	Überprüfen Sie, ob Sie auf dem Computer eine kompatible Auflösung eingestellt haben (siehe S. 15 ).Wenn im PC-Modus keine Radiowiedergabe möglich ist, kann dies am aktivierten PIP-Modus liegen, bei dem automatisch das TV- statt des Radiosignals wiedergegeben wird. Deaktivieren Sie den PIP-Modus, wechseln Sie in den Radiomodus, und kehren Sie anschließend in den PC-Modus zurück.
Ihre Fernbedienung funktioniert nicht mehr	Die Kontrollampe am Fernseher blinkt nicht mehr, wenn Sie die Fernbedienung benutzen.Wechseln Sie die Batterien aus.
Bereitschaftsposition	Bleibt das Fernsehgerät nach dem Einschalten in Bereitschaft und SPERRE erscheint, sobald Sie die Tasten des Fernsehgerätes betätigen, so ist KINDERSICHER aktiviert (S. 10 ).Wenn das Fernsehgerät innerhalb von 15 Minuten kein Antennensignal empfängt, schaltet es automatisch auf Bereitschaft. Um Energie zu sparen ist Ihr Fernsehgerät mit Bauteilen ausgerüstet, die im Bereitschaftsmodus einen geringen Energieverbrauch haben (unter 1W).
Reinigung des Fernsehgerätes	Bildschirm und Gehäuse dürfen nur mit einem sauberen, weichen und fusselfreien Tuch gereinigt werden. Kein Produkt auf Alkohol- oder Lösungsmittelbasis verwenden.
Hinweis für Recycling	Ihr Fernsehgerät besteht aus Materialien, die wiederverwendet oder für Recycling weiterverarbeitet werden können.Als Beitrag zum Umweltschutz werden die Geräte von Spezialfirmen entsorgt, die sie dann für das Recycling weiterverarbeiten (Weitere Informationen erhalten Sie bei Ihrem Fachhändler).
Immer noch kein Erfolg ?	Ziehen Sie den Netzstecker des Fernsehgeräts, warten Sie 30 Sekunden, und stecken Sie ihn wieder ein.Versuchen Sie nie bei einem Defekt den Schaden selbst zu beheben, sondern setzen Sie sich mit Ihrem Kundendienst in Verbindung.

Introduzione

Funktionen EasyLink 6

Slik sperrer du alle kanaler:

EasyLink-funktionen 6

Manuell lagring 7
