Tipo de produto	Climatizador split móvel (unidades interna e externa)
Modos de funcionamento	Climatização, desumidificação, purificação
Alimentação elétrica	220-240 V, 50 Hz, tomada com terra, fusível 16 A de ação lenta
Faixa de temperatura (climatização)	18 °C a 30 °C, ajustável em incrementos de 1 °C
Velocidades de ventilação	Manual (máxima, silenciosa) e automática
Capacidade do reservatório de água	Reservatório removível (capacidade não especificada); drenagem contínua possível
Filtros	Filtro básico lavável + filtro purificador duplo ativo (opcional)
Temporizador	Programação liga/desliga, ajuste em intervalos de 15 minutos
Aletas laterais	Orientáveis (abertura/fechamento controlados)
Exibição	Tela com navegação por teclas (cima/baixo, esquerda/direita)
Conexão das unidades	Mangueira flexível removível, comprimento máx. 1,5 m de desnível
Manutenção e limpeza	Limpar o filtro básico com água limpa; substituir o filtro purificador uma vez por ano ou mediante alerta
Segurança	Parada automática se o reservatório estiver cheio; proteção infantil; desconexão antes da limpeza
Acessórios fornecidos	Placa de suporte, acessórios de passagem por paredes, braçadeira de aperto
Transporte	Rodas integradas na unidade interna; possibilidade de pendurar a unidade externa

Perguntas frequentes - PAS 0740 BOSCH

Por que o aparelho não liga?

Verifique se a tomada está conectada e se o fusível não queimou. Se o símbolo de reservatório cheio aparecer, esvazie o reservatório de água.

Como esvaziar o reservatório de água de condensação?

Retire o reservatório removível localizado na parte frontal da unidade interna, despeje a água e coloque-o de volta. Um sinal sonoro indica que está cheio.

Como limpar os filtros do aparelho?

Desconecte o aparelho. Abra a porta frontal, retire o filtro básico pressionando o clipe, lave-o com água morna e seque-o. Para o filtro purificador, substitua-o uma vez por ano.

Como usar o modo desumidificação?

Selecione o modo desumidificação na tela. A água pode ser drenada pelo reservatório ou continuamente removendo o tampão N e colocando um recipiente. A temperatura ambiente deve ser ≥ 18 °C.

Como programar o temporizador?

Pressione a tecla L, navegue no menu de temporizador com as teclas cima/baixo, escolha Start, Stop ou Start/Stop, depois ajuste a hora com as teclas + e -. Confirme pressionando a tecla L ou aguarde 10 segundos.

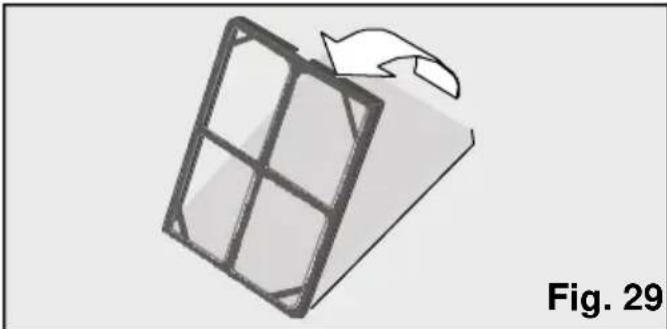

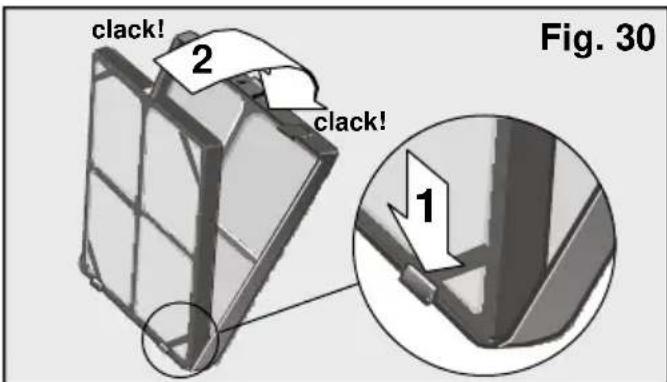

Como instalar o filtro purificador duplo ativo?

Retire o filtro básico, insira o filtro purificador no suporte, depois coloque o conjunto no aparelho encaixando os ganchos inferiores e pressionando o clipe superior até ouvir um clique.

Por que o aparelho faz barulho?

Ruídos normais incluem um som de água (bomba), um zumbido (compressor) ou um leve assobio (refrigerante). Se o barulho for incômodo, verifique se as aletas laterais estão completamente abertas ou fechadas e se o aparelho não está em contato com móveis.

Como transportar o aparelho?

Esvazie primeiro a água do reservatório interno pelo tubo de drenagem. Pendure a unidade externa na unidade interna (Fig. 6). Incline se necessário. Aguarde pelo menos uma hora antes de reconectar.

Por que água escorre da unidade externa?

Verifique se a unidade externa está nivelada, se o tampão C está no lugar e se ela não está mais baixa que a unidade interna. Um pouco de água é normal devido ao funcionamento.

Como economizar energia com este climatizador?

Desligue o aparelho quando não estiver usando, escolha uma temperatura moderada (não muito baixa), instale persianas ou cortinas para reduzir a entrada solar e certifique-se de que os filtros estejam limpos.

MANUAL DE UTILIZADOR PAS 0740 BOSCH

Instruções de uso

Funcionamento cíclico:

... o aparelho está conectado, embora o compressor não funcione...

Conselhos para a eliminação da embalagem

Respeite o ambiente quando deitar fora a embalagem do seu equipamento. Os outros produtos são embalados cuidadosamente para o transporte. Todos os materiais utilizados na embalagem são respeitosos para com o ambiente (os cartões são obtidos a partir de papel usado) e podem ser reciclados. Reciclando a embalagem, contribuirá por uma parte para um menor consumo de matérias-primas e, por outra, para reduzir o volume das lixeiras. - Contribua de forma eficaz para a proteção do ambiente através da gestão correta da embalagem; para isso, leve-a ao ponto limpo de recolha que a sua Câmara Municipal tenha disponibilizado mais perto de si, ou então, se este a admitir, poderá devolver a embalagem ao comerciante que lhe tenha vendido o equipamento. O material de embalagem não é um brinquedo. Não permita que as crianças brinquem com o cartão nem com o plástico da embalagem, a fim de evitar o risco de asfixia.

Conselhos para a eliminação do seu antigo equipamento

Desligue o equipamento da rede e corte o fio de ligação. Os equipamentos levam materiais recicláveis que podem ser recuperados, além de materiais perigosos (como metais pesados ou líquidos refrigerantes) que podem produzir poluição do solo ou da atmosfera. Contribua ativamente para a proteção do ambiente, certificando-se de que o seu velho equipamento será destruído de um modo respeitoso para com o ambiente; para isso, entregue o equipamento a um centro oficial de recolha e recuperação de materiais (a sua Câmara Municipal informá-lo-á do ponto limpo de recolha mais próximo). Os equipamentos contêm refrigerantes que deverão ser eliminados em conformidade com as normas vigentes.

Este aparelho cumpre a Diretiva Europeia 2002/96/CE sobre aparelhos elétricos e eletrónicos identificada como (Resíduos de aparelhos elétricos e eletrónicos). A diretiva proporciona o enquadramento generalizado em todo o âmbito da União Europeia para a retirada e a reutilização dos resíduos dos aparelhos elétricos e eletrónicos.

Conselhos para poupar energia

Durante a etapa de uso, o seu equipamento gasta energia, o que gera um impacto ambiental. Deve tentar-se melhorar a eficiência do equipamento e, portanto, reduzir o consumo. Para isso:

Desligue o equipamento de ar quando não o precisar. - Selecione uma temperatura adequada, temperaturas demasiado baixas trazem consigo um alto consumo de energia. - Coloque o equipamento num local longe de possíveis fontes de calor (radiação solar, etc.) e com uma boa circulação de ar. - Certifique-se de que o equipamento está correto, como o correto. É possível fazer o reparo comigo. - Contribua para a redução do consumo de energia até 30%, reduzindo a entrada de calor no quarto através do uso de toldos, persianas ou cortinas nessas superfícies envidraçadas. - Utilize os acessórios incluídos no seu equipamento, bem como os específicos que se descrevem no capítulo "Descrição dos acessórios" para minimizar a passagem de ar exterior ao quarto. Em caso de utilização de acessórios em que seja necessário fazer buracos em paredes ou janelas, recomenda-se ajustar ao máximo e vedar as juntas com silicone, gesso ou similar, para evitar a passagem de ar através dos buracos.

Proteção do ambiente

Para a evacuação do ar quente no caso das janelas corretas, instale o acessório que evita a entrada de ar quente do exterior e que melhora a eficiência. - Certifique-se de que as entradas e saídas de ar não estão obstruídas. Mantenha-as limpas e livres de sujidade, poeira ou objetos estranhos.

• Certifique-se de que os filtros de que dispõe o equipamento estão limpos e corretamente instalados (ver "Limpeza e Manutenção"). No Verão, areje a casa quando o ar da rua for mais fresco (nas primeiras horas da manhã ou durante a noite).

Observações Importantes

Antes de ligar o seu equipamento

Leia o livro de instruções antes de o utilizar pela primeira vez. Contém informação importante, não só para o uso, mas também para a sua segurança e manutenção. - Conserve este livro de instruções. Pode eventualmente ser útil para outros. - Não ponha em funcionamento um equipamento danificado. A montagem e ligação do seu equipamento devem ser realizadas de acordo com as instruções de montagem e as normas vigentes. Se não se respeitarem as instruções de instalação e uso, corre-se o perigo de perder a garantia. Os nossos equipamentos estão em conformidade com as normas de segurança vigentes. Só técnicos competentes têm autorização para os reparar. Está em jogo a sua segurança. - Certifique-se de que os tampões N, Fig. 1 e C, Fig. 2 estão bem metidos, porque poderão ter-se soltado durante o transporte. O fabricante assegura que a utilização destes equipamentos se destina exclusivamente ao uso doméstico e/ou comercial, entendendo por comercial, escritórios ou quartos com um tamanho e características similares às que se especificam nos catálogos comerciais. O uso industrial, entendendo por este termo o uso em grandes superfícies ou junto de fontes de calor não ambientais (resistências, aquecedores, etc.), não fica garantido.

Atenção!

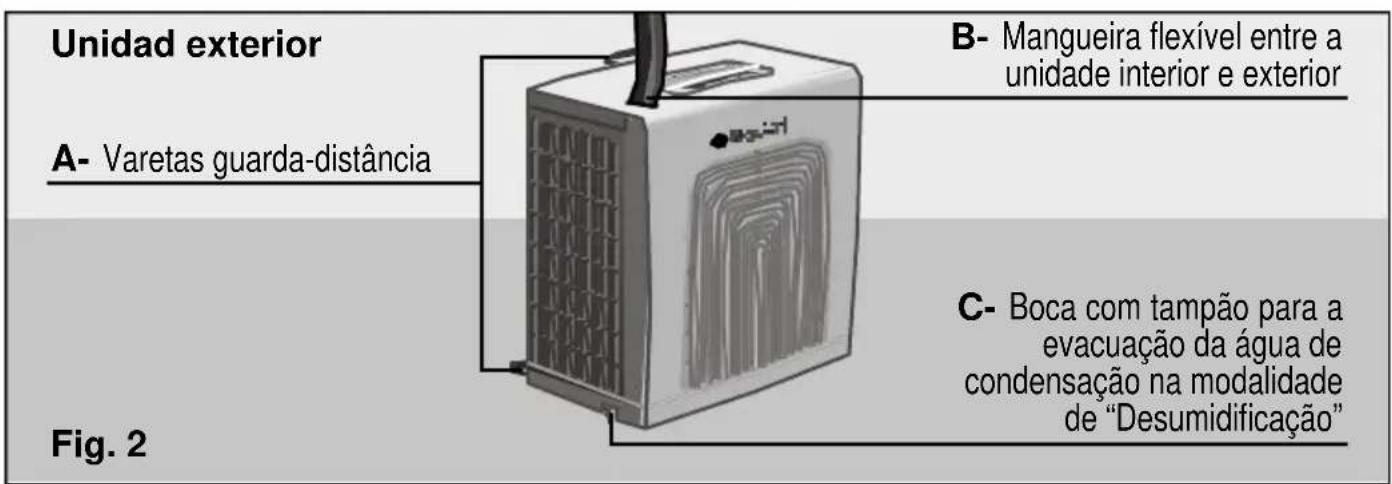

Para ocupar o menor espaço possível, a mangueira B, Fig. 2, é entregue enrolada. Ao preparar o equipamento para o uso, o fabricante recomenda, em primeiro lugar, desdobrar os laços da mangueira com cuidado.

O interior da mangueira contém tubos que não devem ser aprisionados nem torcidos, para evitar a sua rotura.

Em modelos com mangueira desligável, é recomendável desligar a mangueira para desfazer os laços facilmente. Em modelos com mangueira fixa, será necessário girar a unidade exterior sobre si própria.

No caso de haver crianças na casa

• Não se sentar, empoleirar nem apoiar sobre a porta frontal ou sobre o equipamento de ar condicionado. O equipamento poderia tombar, produzindo danos em pessoas e/ou objetos.
• Não permita que as crianças brinquem com o equipamento de ar condicionado ou que o manipulem. Mantenha as crianças pequenas longe do equipamento de ar condicionado, especialmente se a porta frontal do mesmo estiver aberta, para evitar que se pendurem ou apoiem na mesma, impedindo desta forma o tombamento do equipamento.
• Não permita que as crianças brinquem ou introduzam objetos nas saídas de ar e no resto das cavidades do equipamento.

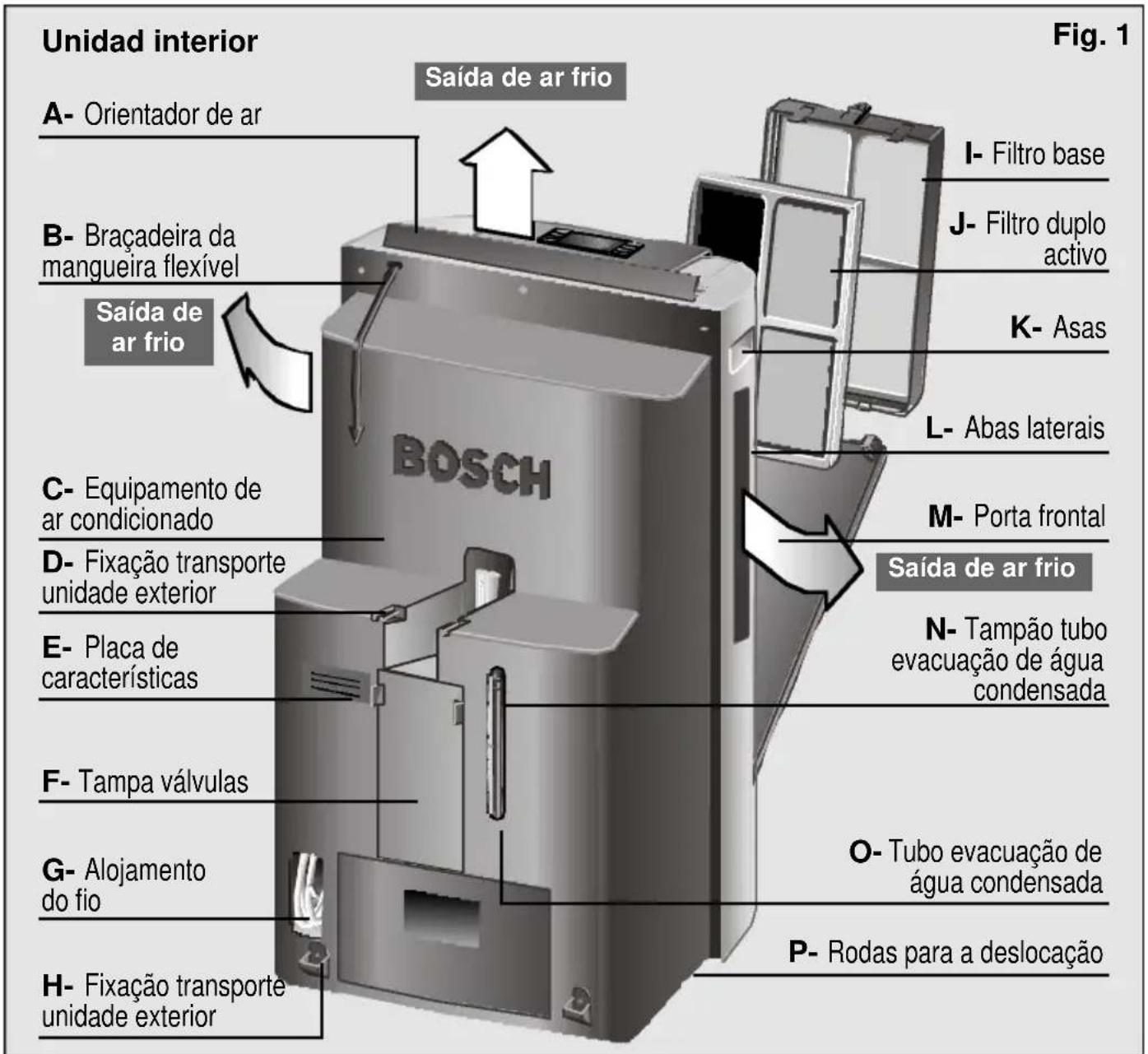

Descrição do equipamento

Apresentação do seu novo equipamento

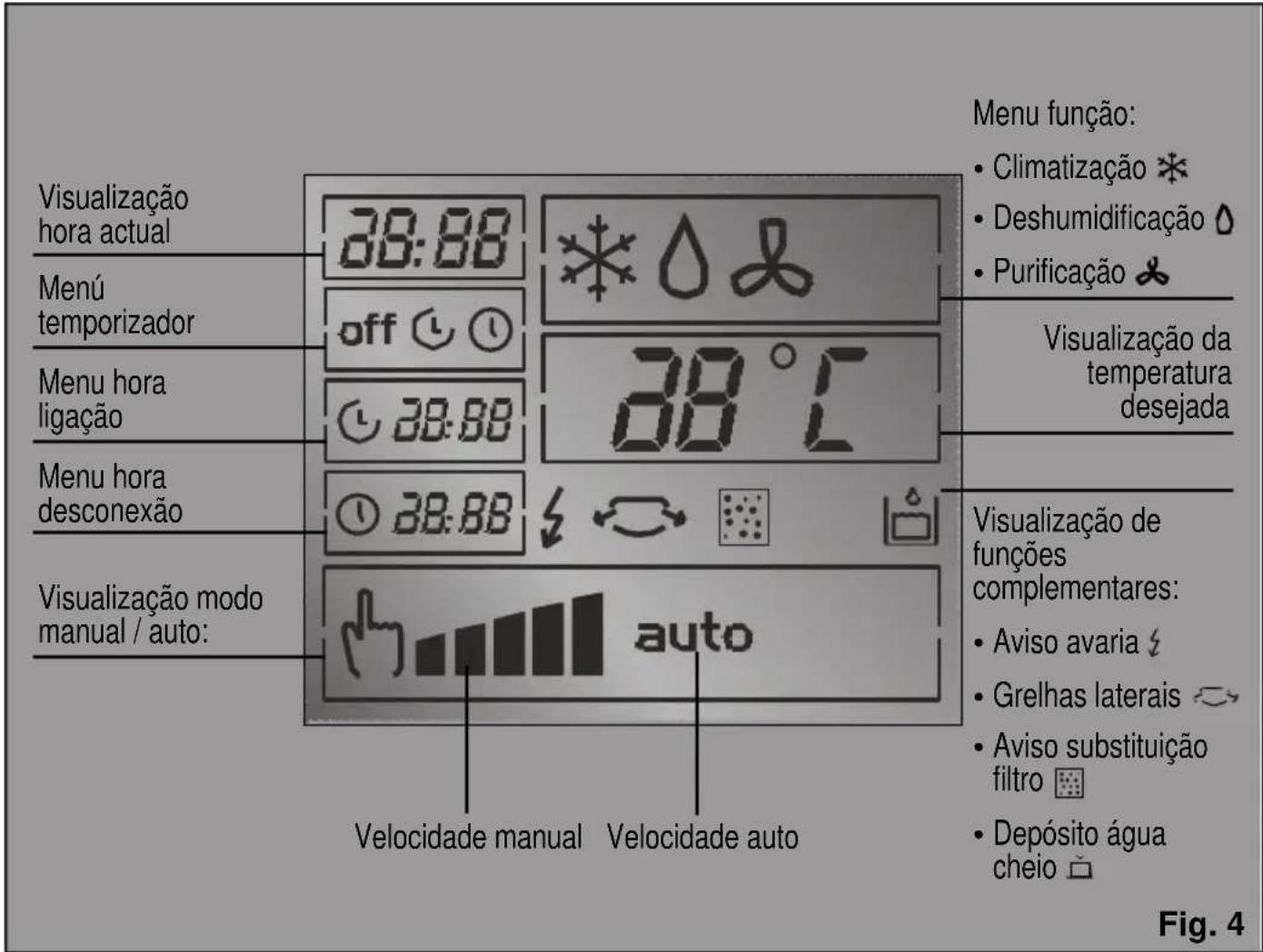

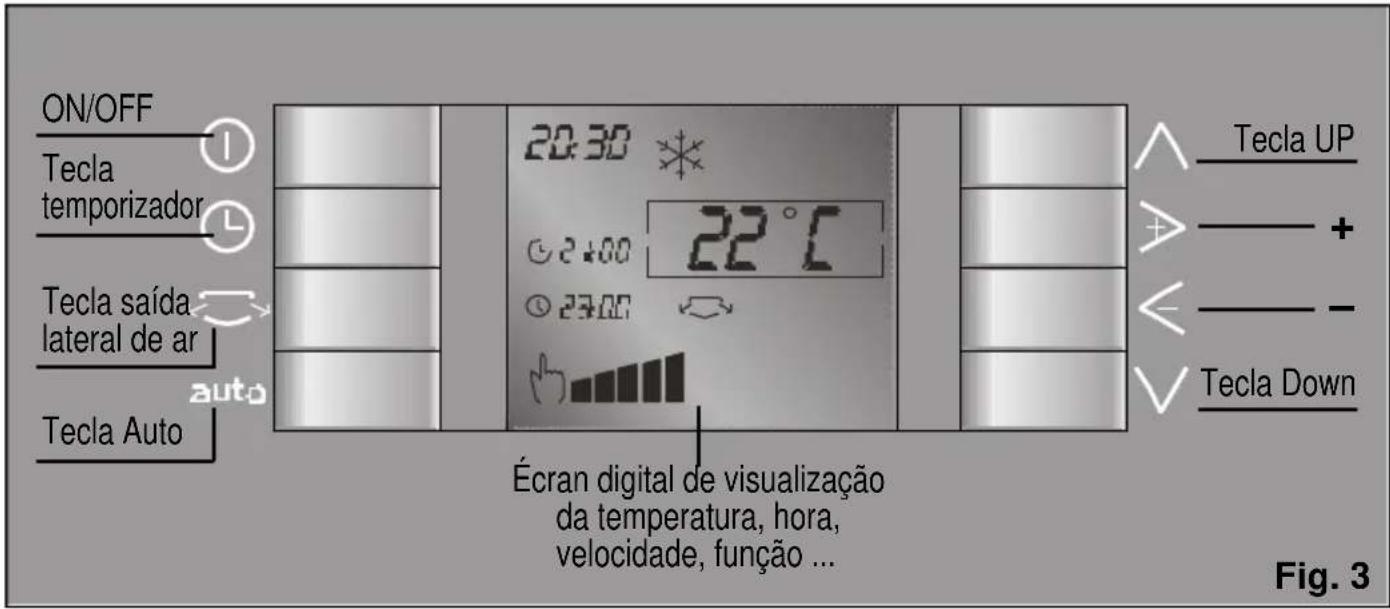

Painel de comando

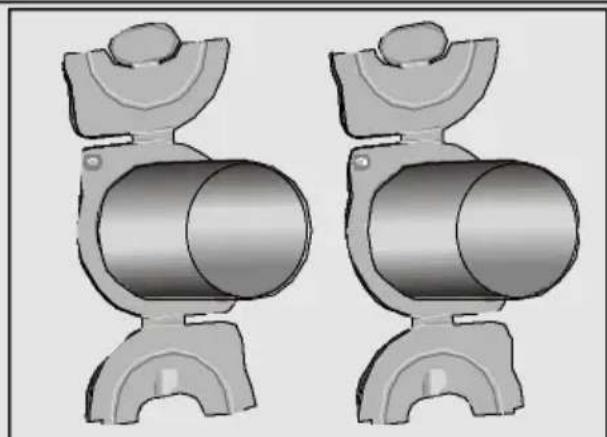

Descrição dos acessórios

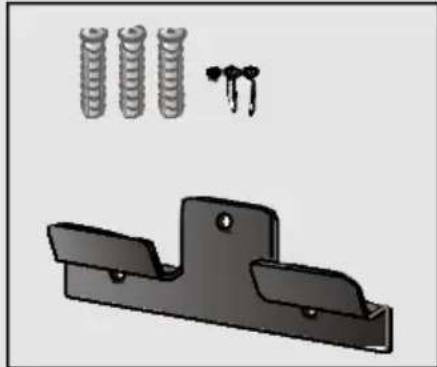

Acessório: placa suporte, buchas e parafusos para pendurar a unidade exterior.

Fig. 5 Acessórios Passa-muros

	Filtro base Duplo	filtro activo Corredça terraco Art. №: PAZ10000 Art.	N°:448069
PAS0720 /	√	√ ●	★
Medidas max. (comprimendo x ancho) cm.			70x10/ 205x10

√ Acessórios de série: Estes acessórios são entregues com o equipamento. - Acessórios opcionais: Estes acessórios podem ser adquiridos no serviço oficial da marca ou em distribuidores autorizados. ★ Acessórios opcionais: Estes acessórios podem ser adquiridos no serviço oficial da marca.

Condições de instalação

Este eletrodoméstico deve ser ligado à rede a 220/240 V e 50 Hz, numa tomada com ligação à terra. Proteção por meio de um fusível de 16 A de ação lenta. No caso de ser necessária uma extensão, esta deverá dispor de uma ligação à terra, a sua secção deverá ser de pelo menos 1,5 mm² por terminal e o seu comprimento inferior a 25 m. O fio de ligação à rede elétrica dispõe de um alojamento na parte traseira do equipamento. Ver G, Fig. 1. - Não permita a entrada de água, nem tape as entradas e saídas de ar da unidade interior.

Atenção!

Se por qualquer razão fosse necessário substituir o fio de ligação à rede elétrica por um novo, este deverá ser substituído apenas por pessoal autorizado do Serviço Técnico Oficial.

Recordamos que, antes de o equipamento ter sido desligado, é necessário esperar cerca de 3 horas antes de tornar a ligar o equipamento. É o tempo necessário para garantir o funcionamento correto do mesmo.

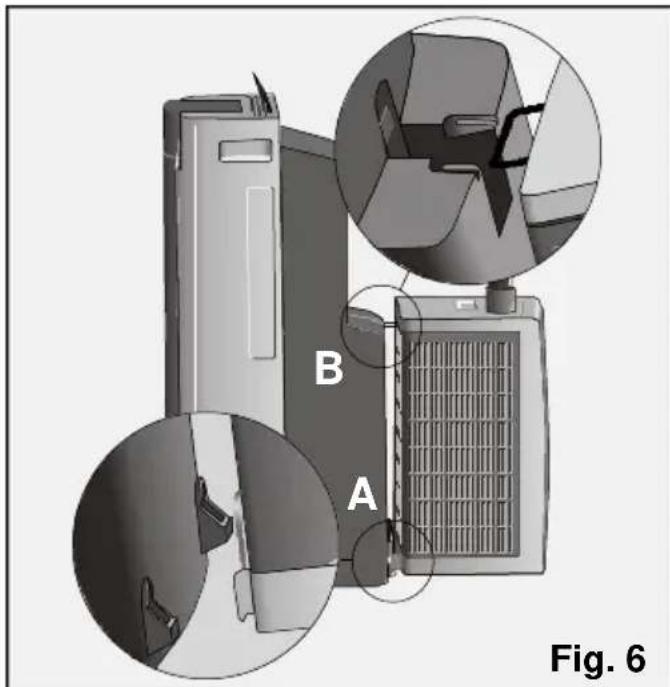

Condições de transporte

Para facilitar o transporte da unidade interior, esta dispõe de rodas. Para transportar todo o equipamento com mais facilidade, pendure a unidade exterior na unidade inferior, tal como se indica na Fig. 6. Para isso deverá introduzir em primeiro lugar as saliências inferiores (A) e em segundo lugar a vareta superior (B) da unidade exterior, na unidade interior. No caso de ser necessário inclinar o equipamento para fazer o seu transporte, será preciso esvaziar a água que se encontrar no depósito interno do mesmo, retirando o tubo de escoamento do seu alojamento e desmontando o tampão, Fig. 7, para evacuar a água gerada. Depois do depósito ter sido esvaziado, não se esqueça de colocar o tampão e o tubo no seu alojamento.

É conveniente esperar um tempo mínimo de uma hora antes de ligar de novo o equipamento. No caso de se transportar apenas a unidade exterior, desligar em primeiro lugar o equipamento, extrair o tampão C, Fig. 2, da unidade exterior, incliná-la ligeiramente e esvaziar a água residual que possa haver no seu interior.

Advertência!

Se observar água na base da unidade exterior não deve ficar preocupado, é algo completamente normal, deve-se ao próprio funcionamento do equipamento.

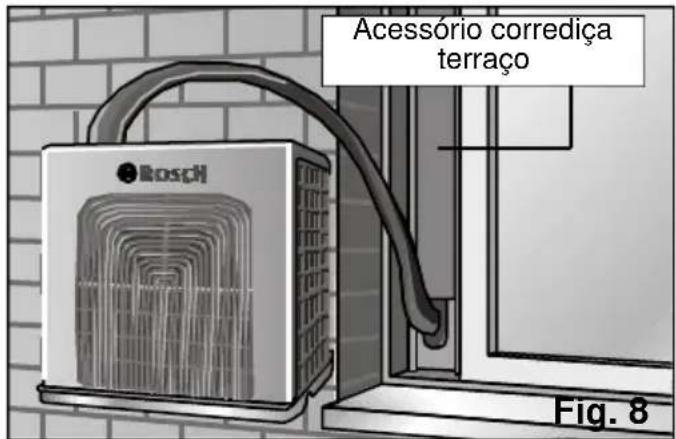

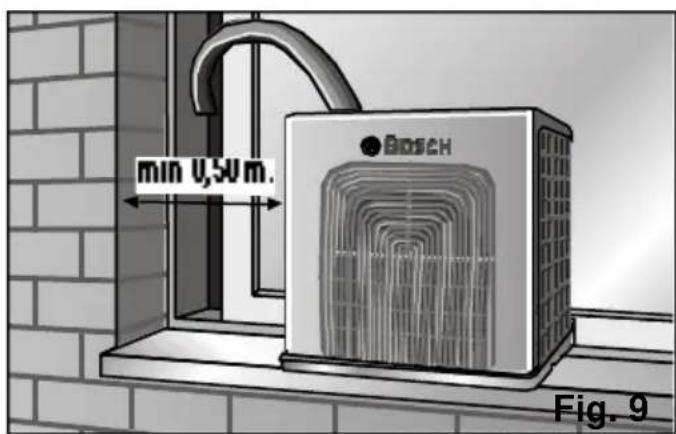

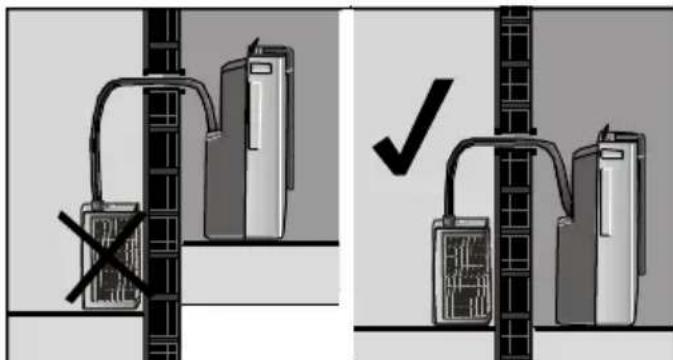

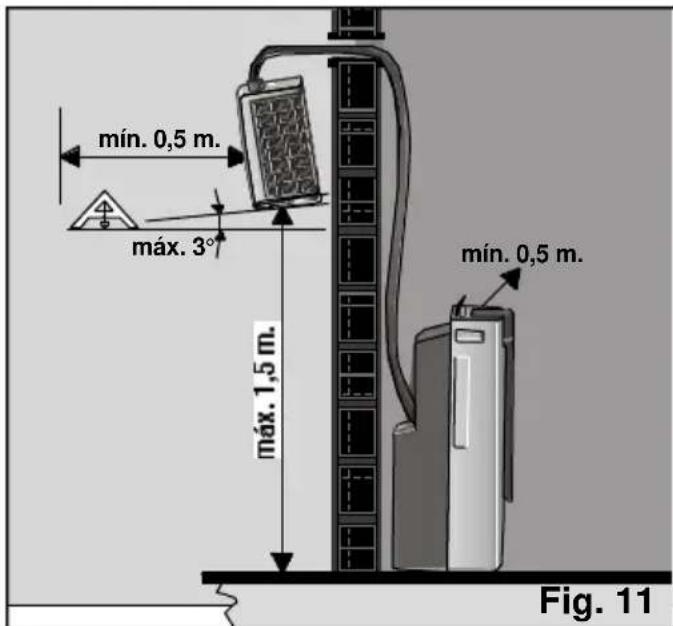

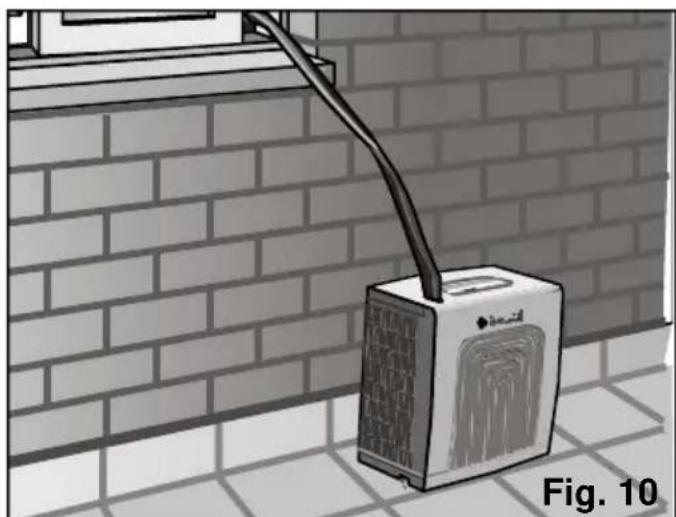

Localização da unidade exterior

De acordo com o desejo do utilizador e as possibilidades do recinto, a unidade exterior pode ser colocada de qualquer uma das maneiras que se indicam nas figuras 8, 9 e 10. Tendo em consideração que a localização deverá ser efetuada sobre a superfície o mais horizontal possível, com uma inclinação máxima de 30° (Fig. 11). Para pendurar a unidade exterior do gancho de que dispõe, utilize o acessório Placa de Suporte.

Atenção!

Lembre-se em primeiro lugar de desenrolar as mangueiras! (ver capítulo Observações importantes) - Certifique-se de que a unidade exterior está colocada na posição horizontal, caso contrário poderia gotejar água da sua base. Para isso, utilize a vareta guarda-distâncias inferior, ver A, Fig. 2. Por razões de segurança, não pendure a unidade exterior segurando-a apenas da mangueira que a une com a interior. Não monte a unidade exterior a mais alta que a permitida nem a um nível mais baixo que a unidade interior. Mantenha distâncias mínimas com objetos adjacentes. Ver Figs. 9, 11 e 12. Não aprisione nem torça a mangueira flexível que une ambos os aparelhos.

Fig. 12

Preparação do equipamento antes do uso

Comunicação das unidades interiores e exterior

Ambas as unidades vêm unidas por uma mangueira flexível. No momento de colocar o equipamento em funcionamento, pode-se optar por:

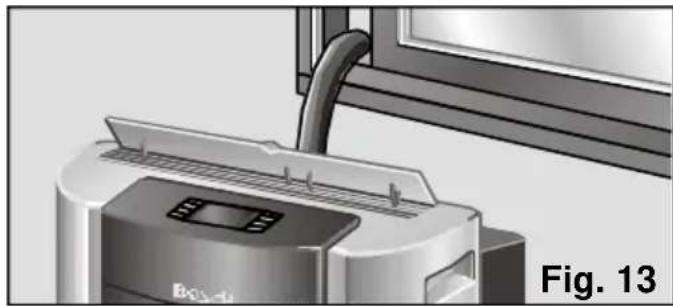

Fazer com que a mangueira passe através de uma porta ou de uma janela entreaberta, Fig. 13.

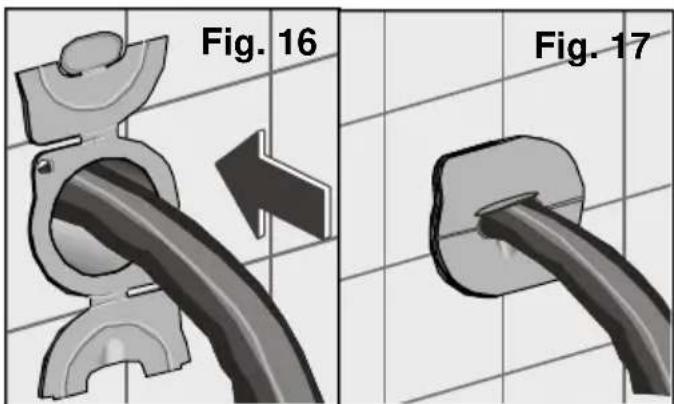

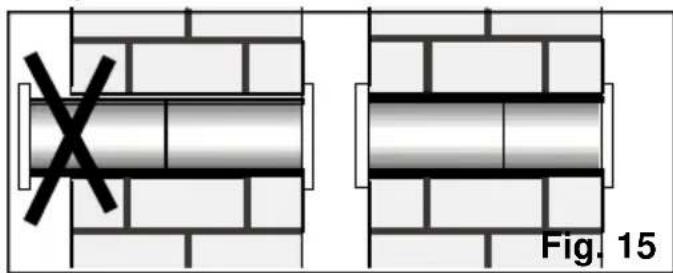

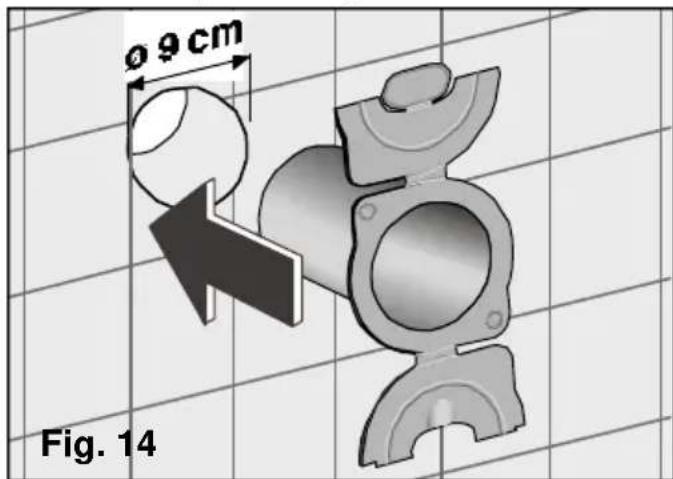

Fazer um orifício de 9 cm de diâmetro no muro, no qual serão colocados os acessórios passa-muro, o selo inferior e o exterior da parede. Fig. 14.

Se o comprimento dos acessórios for excessivo, pode-se cortar um deles para adaptar o conjunto à dimensão do muro, Fig. 15.

Este acessório pode ser preso ao muro por meio de parafusos e buchas ou silicone, gesso, etc.

No caso de não se utilizar ou necessitar o equipamento de ar condicionado, antes de retirar a mangueira do orifício, fecham-se as tampas do acessório, com o qual também se fecha o orifício praticado na parede.

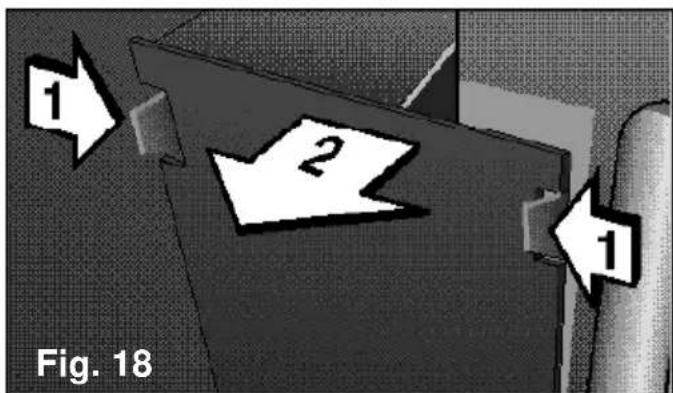

Separação da mangueira flexível da unidade interior

Para a instalação da mangueira através da parede, é necessário desmontá-la da unidade interior; isto é possível nos modelos providos de dispositivo de mangueira desligável. Para isso, proceder da seguinte maneira:

Desligue o aparelho da rede elétrica. Retire a tampa F, Fig. 1, da unidade interior. Deste modo, ficará à vista a zona de união da mangueira flexível, Fig. 18.

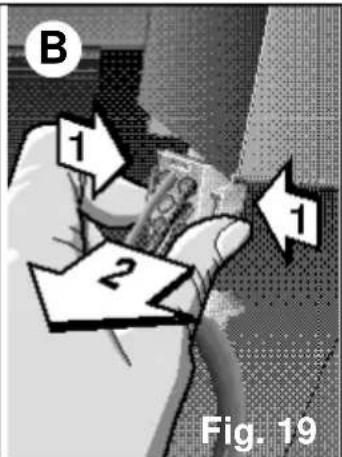

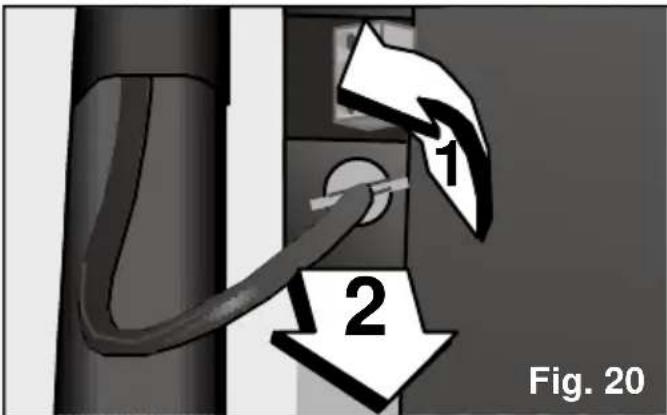

Para extrair a ligação elétrica, retire o parafuso e retire a tampa que o tapa, Fig. 19 A. Pressione as patilhas laterais da ficha com cuidado e retire-a do seu posicionamento. Fig. 19 B.

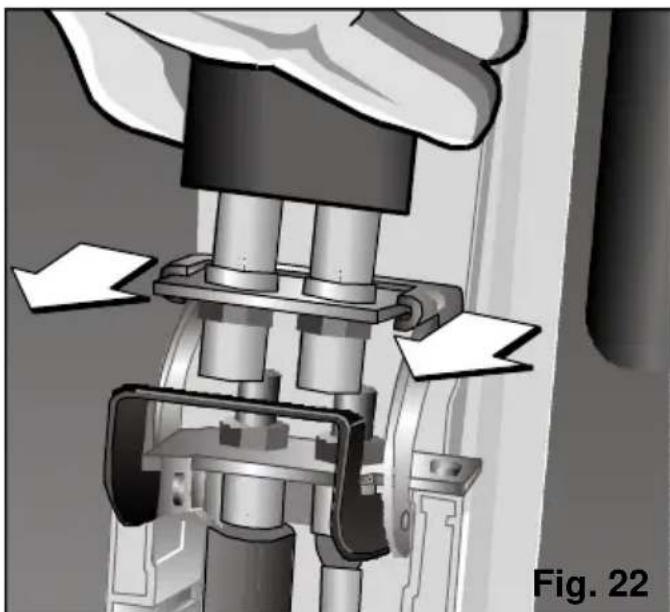

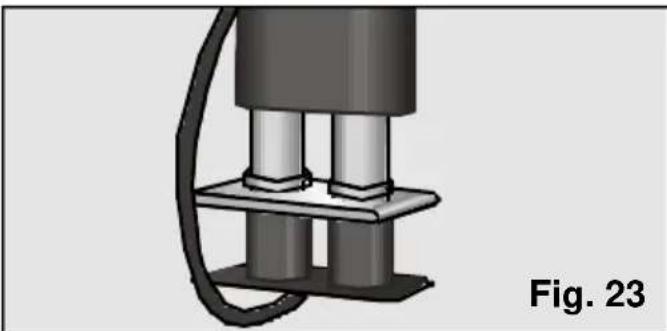

Preparação do equipamento antes do uso

Desmonte o tubo de evacuação de água de condensação, girando-o 1/4 de volta para a esquerda, e extraia-o, Fig. 20. Tenha um cuidado especial ao retirar este tubo, porque é possível que escorra uma parte da água contida no mesmo.

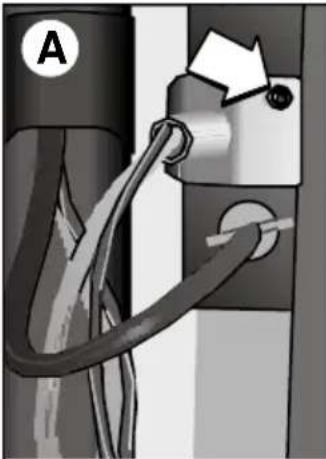

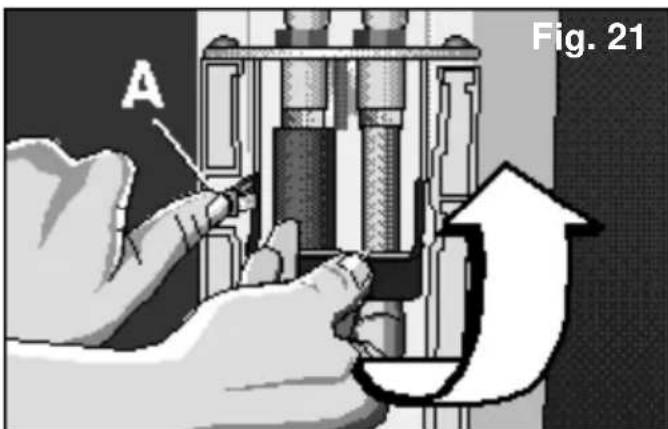

Mantenha premido o trinco A que assegura a posição da alavanca. Puxe-a para cima (tenha cuidado com o impulso da alavanca), certificando-se de que fica na posição de máxima altura, Fig. 21.

Extraia a mangueira das suas guias de alojamento, puxando-a para fora. Fig. 22.

No caso de a unidade interior e a exterior permanecerem desligadas durante um período de tempo prolongado, proteja a extremidade livre da mangueira com o capucho de proteção (Ver Fig. 23), para evitar a penetração de pó e sujidade.

Igualmente, antes de tornar a ligar todos os elementos, recomenda-se limpar com um pano limpo e seco a possível sujidade acumulada na ligação da unidade inferior. Atenção! Aconselhamos não manter a mangueira desligada da unidade interior durante mais de um dia, a fim de evitar o risco de perda de líquido de arrefecimento. Nunca parafusar a unidade inferior desligada da unidade exterior.

Preparação do equipamento antes do uso

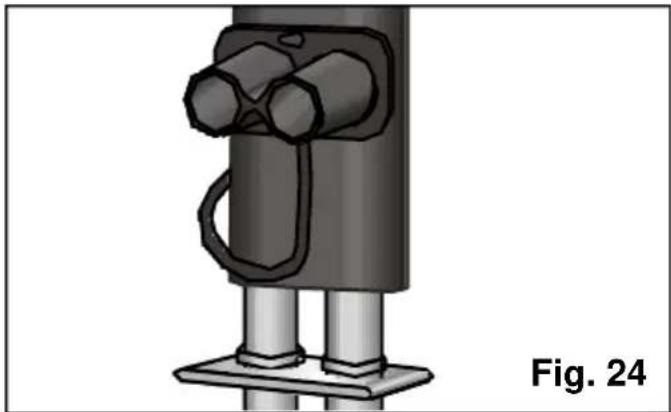

União da mangueira flexível à unidade interior

Torne a ligar a mangueira flexível na unidade interior, procedendo exatamente ao contrário em todas as operações que foram descritas acima.

No caso de se ter tapado a extremidade livre da mangueira com o capucho de borracha, deverá retirá-lo e colocá-lo novamente, tal como se mostra na Fig. 24 antes de colocar todo o dispositivo na unidade interior.

Fig. 24

Atenção!

A mangueira tem uma única posição de montagem.

Certifique-se de que a alavanca ficou presa pelo trinco de segurança A, Fig. 21. Só assim a ligação terá sido efetuada corretamente.

Certifique-se de que a ligação elétrica fica tapada pela tampa e presa com o parafuso correspondente. Fig. 19.

Certifique-se de que o tubo de água está perfeitamente colocado para evitar que a água caia e molhe a superfície de apoio. Para isso, proceda de forma inversa à indicada na Fig. 20.

Conceito de navegação

O painel de controlo do seu equipamento foi concebido para facilitar o uso do aparelho. É necessário ter em consideração as seguintes características.

O conceito de navegação do equipamento está baseado na utilização das teclas "up" e "down" (subir e descer) para se deslocar para cima e para baixo no ecrã. As teclas "+" e "-" (direita e esquerda) permitem-nos deslocar-nos para a direita e para a esquerda do retângulo de seleção. Este retângulo indica a função selecionada sobre a qual podemos agir.

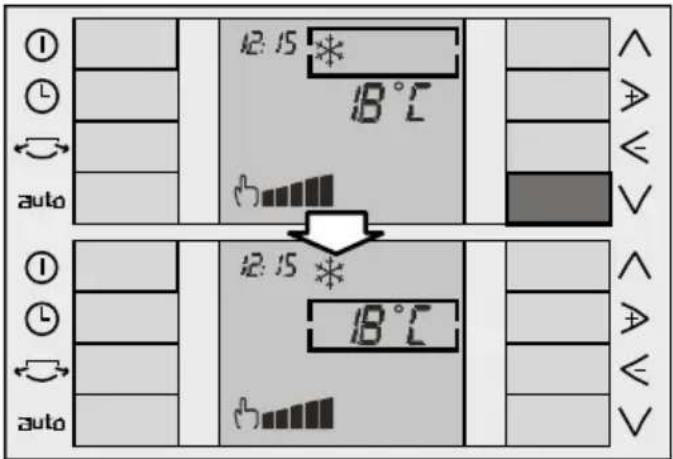

Para entender melhor o conceito de navegação, vejamos o seguinte exemplo.

Teclas up e down

As teclas "up" e "down" servem para que nos desloquemos para cima e para baixo pelo ecrã.

Tecla "down"

Partimos do princípio que a situação inicial é a indicada na primeira figura (o retângulo de seleção encontra-se sobre a opção "Modo de funcionamento"). Se premirmos a tecla, o retângulo de seleção desloca-se para baixo até à função "Seleção da temperatura".

Conceito de navegação

Premindo novamente a tecla \vee, o retângulo de seleção desloca-se para baixo até à função "Seleção de velocidade".

Tecla "up"

O funcionamento da tecla \wedge é exatamente o mesmo que o funcionamento da tecla \vee, só que o retângulo de seleção se desloca para cima.

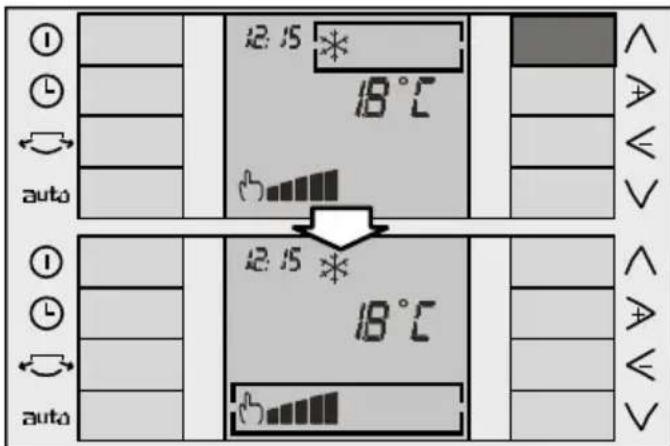

Funcionamento cíclico:

O uso de ambas as teclas é cíclico. Isso significa: se estivermos na parte inferior do ecrã e premirmos novamente a tecla \vee, o retângulo de seleção muda-se para a parte superior do ecrã. Do mesmo modo, se estivermos na parte superior do ecrã e premirmos a tecla \wedge, o retângulo de seleção irá mudar-se para a parte inferior da mesma.

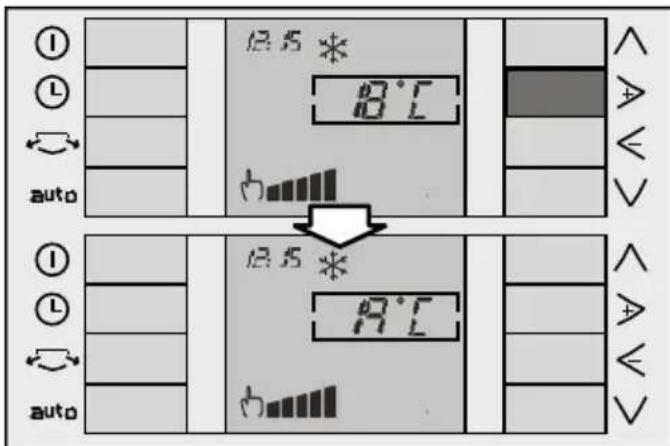

Teclas + e -

As teclas "+" e "-" servem para nos deslocarmos para a direita e para a esquerda dentro do retângulo de seleção. Se a função selecionada for temperatura, as teclas vão-nos servir para aumentar ► e diminuir < a temperatura desejada, conforme se observa no seguinte exemplo:

Instruções de Uso

Antes do primeiro uso

Verifique que a mangueira, a ligação elétrica e o tubo de água estejam perfeitamente ligados à unidade interior e que os tampões N, Fig. 1 e C, Fig. 2, estejam situados nos seus alojamentos para evitar que a água possa sair para o exterior e molhar a superfície de apoio.

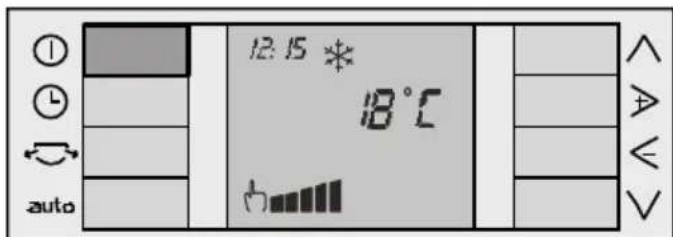

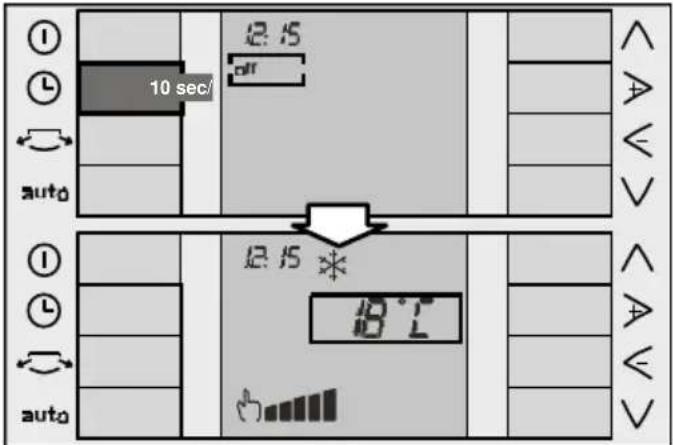

Ligação e desligação do equipamento

Depois de certificar-se de que o equipamento está ligado à rede elétrica, coloque-o em precisão premindo a tecla ①.

Seleção do modo de funcionamento

No seu equipamento pode selecionar qualquer uma das funções que se descrevem a seguir:

climatização ※, desumidificação □, purificação

Situe o retângulo de seleção no menu de Modos de Funcionamento, através das teclas ∧ e ∨ (ver "Conceito de navegação": Teclas ∧ e ∨).

Através das teclas ≥ e < deslocamo-nos pelo mesmo, selecionando a função desejada (ver "Conceito de navegação"):

Teclas ► e <

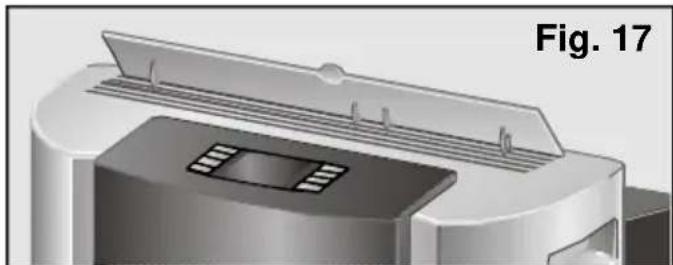

Função *climatização

Neste modo, o equipamento reduz a temperatura ambiental até alcançar a temperatura desejada pelo utilizador. Ao mesmo tempo, desumidifica e purifica o ar do recinto, criando assim um clima agradável. Para isso:

Verifique que a mangueira, a ligação elétrica e o tubo de água estejam perfeitamente ligados à unidade inferior. Verifique que os tampões N, Fig. 1 e C, Fig. 2, estejam situados nos seus alojamentos para fazer com que a água possa sair para o exterior e molhar a superfície de apoio. Ligue o equipamento pressionando ①. Levante o orientador de ar situado na parte superior Fig. 26, e se quiser abra as abas laterais, ver A e L, Fig. 1 (ver capítulo

"Abas Laterais"), para obter uma melhor distribuição do ar no quarto. Recomenda-se que as referidas saídas de ar estejam completamente abertas ou fechadas para evitar ruídos desagradáveis.

• Seleciona a função climatização *, (ver capítulo "Seleção do modo de funcionamento").
• Seleciona a temperatura desejada, (ver capítulo "Seleção da temperatura"). Se o equipamento se desligar automaticamente pelo facto do quarto ter atingido a temperatura selecionada, é necessário esperar que a temperatura do ambiente suba 2 - 3°C para que volte a entrar em funcionamento. Por último, verifique que a mangueira flexível de união de ambas as unidades não está esborrachada ou aprisionada, que a diferença de altura entre as unidades não supera os 1,5 m. Fig.11 e que a unidade exterior não se encontra a um nível inferior que a unidade interior, Fig.12.
• Seleciona a velocidade de funcionamento, (ver capítulo "Seleção de velocidades").

Normalmente, a água condensa evapora-se através da unidade exterior. Se a quantidade de água for tal que não pode ser expulsa totalmente para o exterior, esta acumular-se-á na base da unidade exterior, podendo produzir salpicos. Não se preocupe, é algo normal. Bastará colocar um recipiente por baixo da Boca C Fig. 2, e retirar a água acumulada. Quando a água acumulada no depósito Q,

Fig. 1, alcançar um determinado nível, soar um apito durante dois segundos e aparecerão no ecrã o símbolo de depósito cheio, indicando que é necessário esvaziá-lo. Neste caso, o equipamento para. Para esvaziar o depósito extraível, retire-o com cuidado e leve-o ao escoamento mais próximo.

Atenção!

Quando tornar a ligar o equipamento, não se esqueça de colocar o depósito corretamente no equipamento. Caso contrário, o símbolo não desaparecerá do ecrã e o equipamento não funcionará. Lembre-se que depois do equipamento ter sido desligado, é necessário esperar cerca de 3 minutos para que o compressor torne a arrancar. É o tempo necessário para garantir o arrefecimento correto do equipamento.

Função desumidificação

Neste modo de funcionamento, o equipamento reduz a humidade do ambiente. Ao mesmo tempo purifica o ar do recinto, criando assim um clima agradável.

Verifique que não há água na unidade exterior, retirando o tampão C da Fig.2. Torne a colocá-lo no seu alojamento antes de ter extraído a água. De seguida, transporte as unidades exterior e interior até ao recinto que queira desumidificar. Ver Condições de transporte. Ligue o equipamento à rede elétrica. Levante o orientador de ar A, Fig. 1 e se quiser, abra as abas L, Fig. 1 (ver capítulo "Abas laterais")

Existem duas possibilidades de evacuar a água condensada: através do depósito extraível Q, Fig. 1 e de forma contínua.

Desumidificar através do depósito extraível:

• Verifique que o depósito está corretamente colocado (caso contrário, o símbolo no ecrã irá avisá-lo) e também o tampão C, Fig. 2 para que a água possa sair para o exterior e molhar a superfície de apoio.
• Selecionar a função de desumidificação (ver capítulo "Seleção do modo de funcionamento"). Selecionar uma velocidade de funcionamento (ver capítulo "Seleção de velocidades").
• A água armazenada no depósito vai subindo de nível. Quando chega ao seu nível máximo, soa um apito durante cerca de dois segundos e, em simultâneo, aparecerá no ecrã o símbolo.
• Extraia o depósito e deite a água com cuidado no escoamento mais próximo.

Desumidificar em modo contínuo

• Coloque um recipiente na saída do tubo O, Fig. 1, para recolher a água condensada e dirigi-la a um escoamento próximo.
• Retire o tampão N, Fig. 1. Neste modo, o equipamento não para. Não avisa com um apito nem através do símbolo quando o recipiente está cheio.
• Selecionar a função de desumidificação (ver capítulo "Seleção do modo de funcionamento").
• Selecionar uma velocidade de precisamente, (ver capítulo "Seleção de velocidades").

Advertências

A quantidade de água desumidificada pode variar de acordo com as condições ambientais (Ver "Dados Técnicos").

A temperatura não aparece no ecrã, pelo que não pode ser selecionada nem modificada no modo de desumidificação. Atenção!

Ao mudar de função, não se esqueça de colocar o tampão N, Fig. 1. Caso contrário, sairia água ao pôr o equipamento em funcionamento.

Tenha sempre em consideração que, para que o equipamento funcione, a temperatura ambiente terá que ser superior ou igual a 18°C.

Neste modo de funcionamento, a temperatura do quarto aumenta ligeiramente.

Função purificação

Neste modo, recircula-se o ar interior do quarto (ventilação), passando-o por um sistema de filtração.

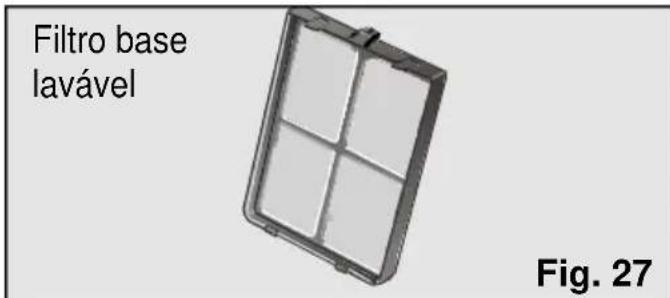

O equipamento leva um FILTRO base (instalado no equipamento) e um FILTRO duplo ativo que deve ser instalado no equipamento pelo utilizador (ver capítulo "Instalação filtro purificador") para evitar:

• Cheiros e fumos.
• Pólen, bactérias e pó.

Ligue o equipamento à rede elétrica. Levante o orientador de ar A, Fig. 1 e, se quiser, abra as abas laterais L, Fig. 1 (ver capítulo "Abas laterais") - Selecione a função de purificação (ver capítulo "Seleção do modo de funcionamento"). - Selecione uma velocidade de precisão (ver capítulo "Seleção de velocidades"). A instalação dos filtros purificadores está especialmente indicada para os modos de desumidificação e purificação do ar. Assim, poderá encontrar uma maior eficiência.

Seleção da temperatura

Esta função só é válida no modo de climatização. Situe o retângulo no menu de seleção da temperatura (ver Teclas e ). Através das teclas ≥ e ≤ fixe a temperatura desejada (ver Teclas ≥ e ≤ ).

Pressionando a tecla > aumenta a temperatura desejada, pressionando a tecla < reduz a mesma.

O âmbito de temperatura que se pode selecionar vai de 18°C a 30°C em passos de 1°C . Mantendo a tecla premida, os graus passam com maior rapidez.

Seleção de velocidades

No seu equipamento pode selecionar entre duas velocidades manuais (máxima e silenciosa) e uma velocidade automática auto.

De acordo com as condições do quarto e a temperatura determinada pelo utilizador, a velocidade automática atua entre máxima e silenciosa.

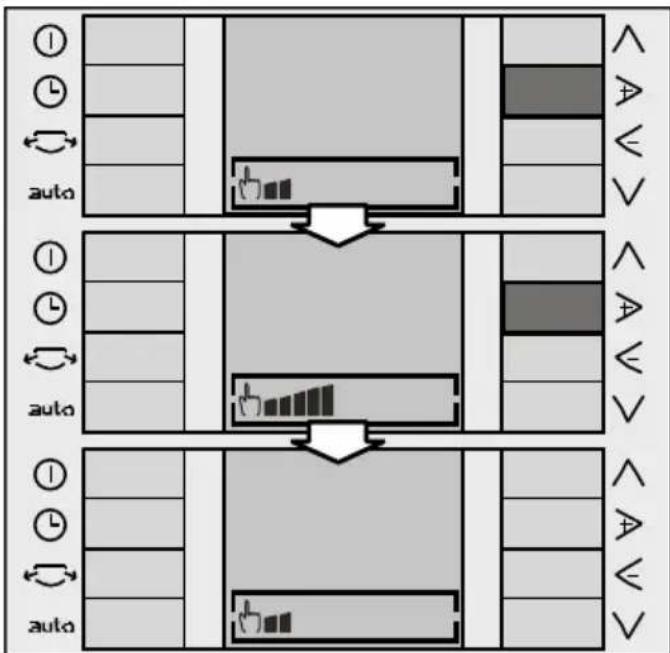

Velocidades manuais:

Situe o retângulo no menu de seleção de velocidades (ver Teclas ∧ e ∨). Através das teclas ≥ e < poderá deslocar-se pelo mesmo até fixar a velocidade desejada (ver Teclas ≥ e <):

No ecrã aparece o símbolo manual seguido da velocidade escolhida da última vez. Para mudar a velocidade entre Tmaxa e silenciosa basta premir as teclas > e

Para desativar a velocidade automática, prima de novo a tecla auto. Neste momento, o símbolo auto desaparece e o equipamento volta a trabalhar na velocidade manual que estava selecionada antes.

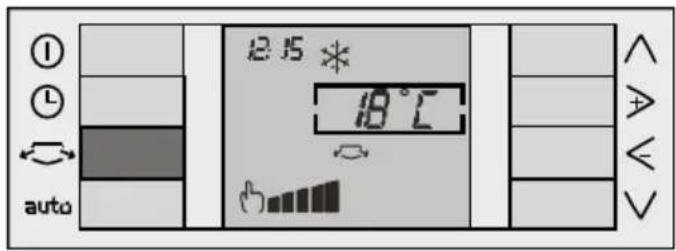

Palhetas laterais

O seu equipamento dispõe de abas laterais que podem ser acionadas de forma adicional para uma melhor distribuição do ar.

Pressionando a tecla, as abas laterais abrem-se, ativando o seu funcionamento. No ecrã visualiza-se o símbolo correspondente.

Para fechá-las, basta premir de novo a tecla; o símbolo desaparece do ecrã e as abas fecham-se.

Esta prestação está disponível para ser realizada em todos os modos de estrutura: climatização, desumidificação e purificação.

Quando se desliga o equipamento premindo ①, as abas laterais fecham-se automaticamente.

Se antes de desligar o equipamento as abas laterais estavam abertas, quando se torna a ligar o aparelho, elas voltarão a abrir-se.

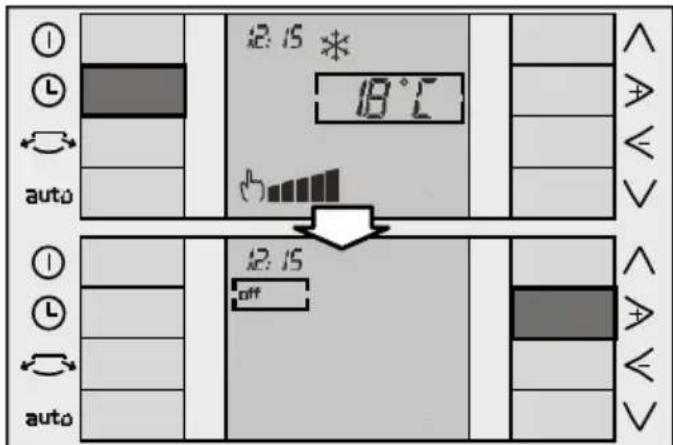

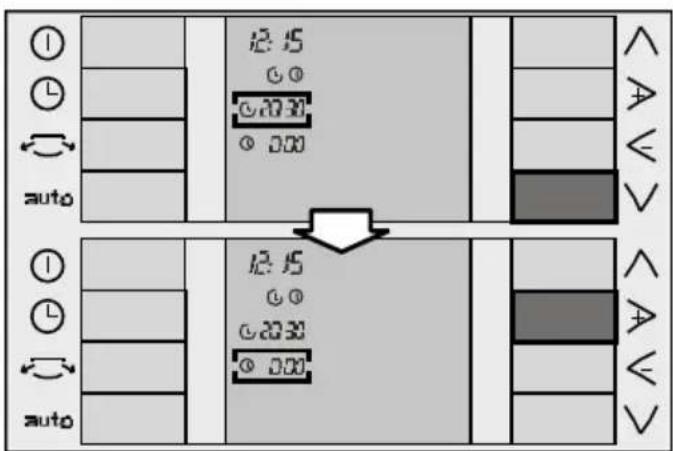

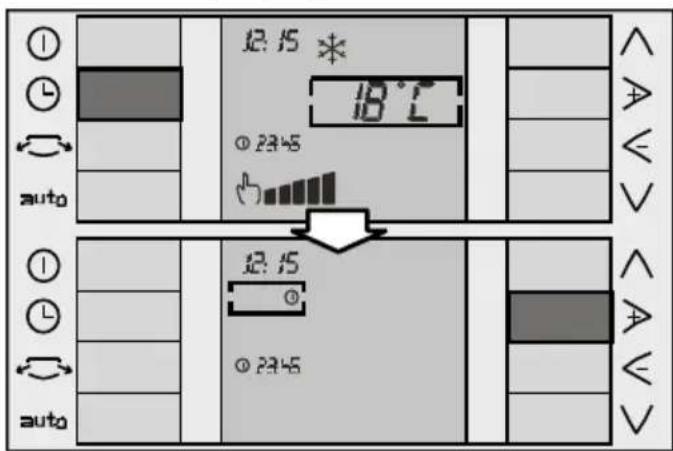

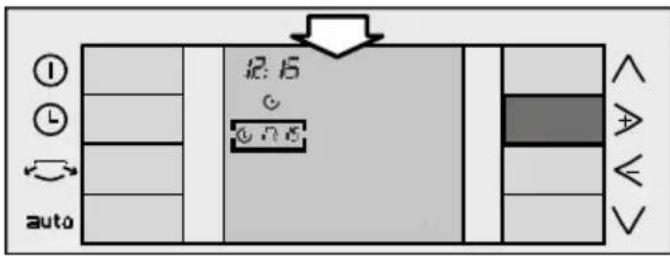

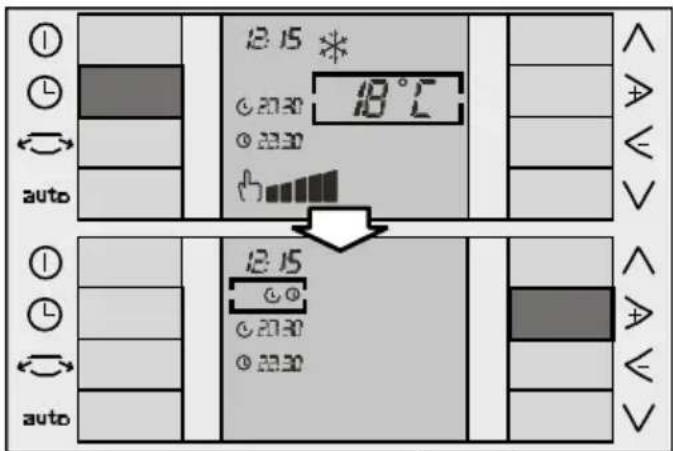

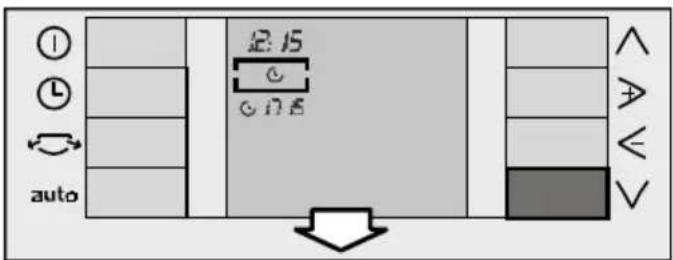

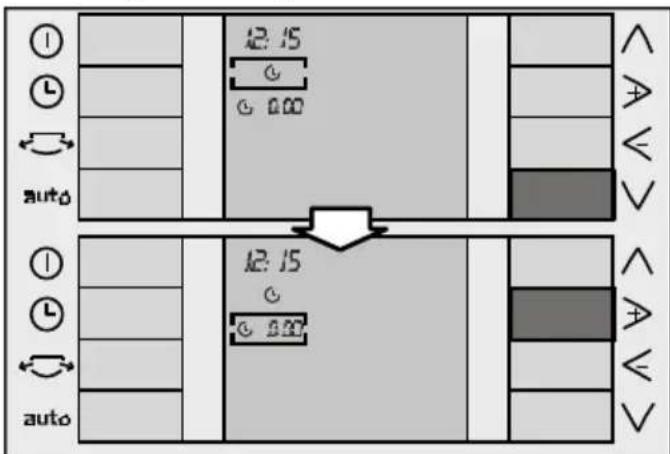

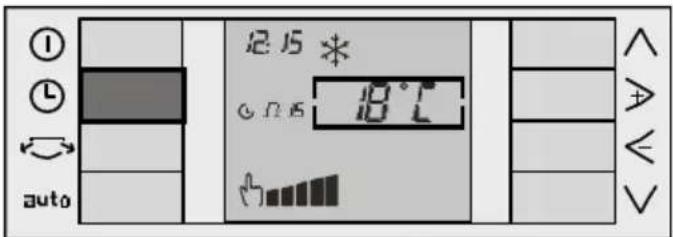

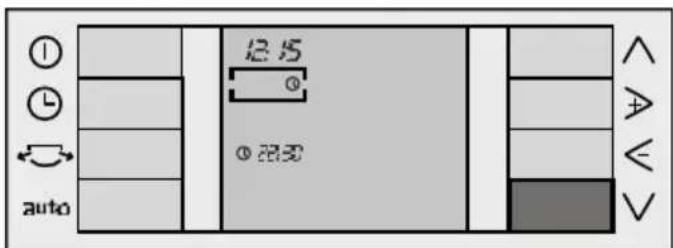

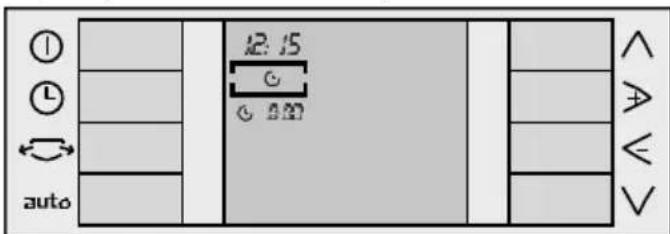

Acerto da hora / Programação do temporizador

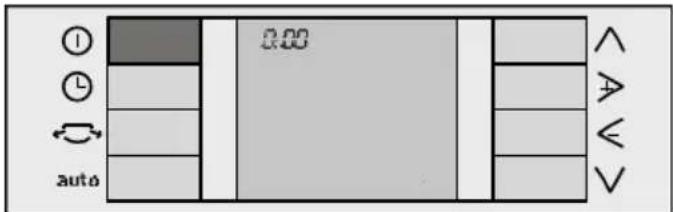

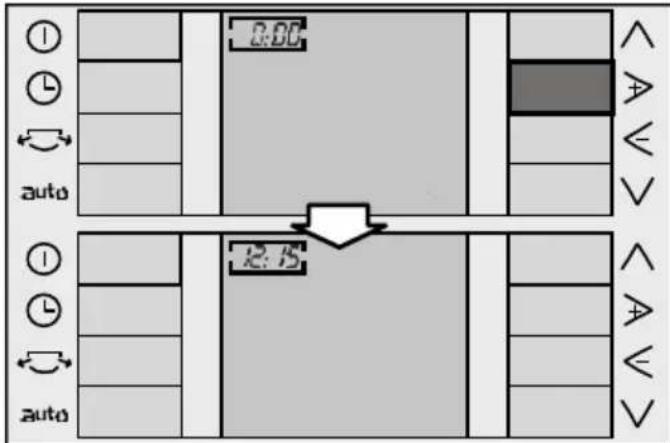

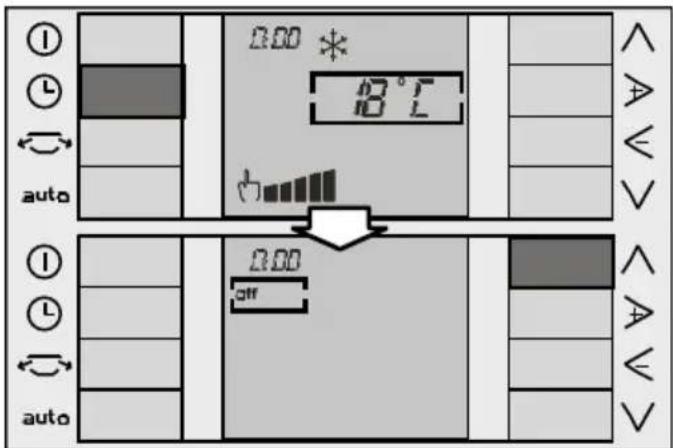

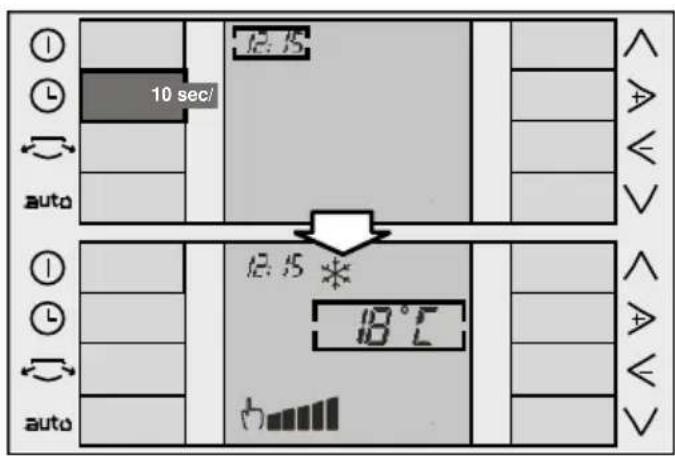

Acerto da hora

A primeira vez que o equipamento é ligado à rede elétrica, só se visualiza a hora atual (em formato 24 horas) na parte superior esquerda do ecrã. Por defeito, aparecerá 0:00 h a piscar. Para programar a hora é necessário ligar o equipamento premindo a tecla. Se durante a programação/acerto da hora do seu equipamento demorar mais de 10 segundos a realizar a operação seguinte, o ecrã regressará automaticamente ao menu principal, visualizando-se as funções determinadas por defeito ao sair da fábrica, ou, no caso de não ser a primeira vez que se programa o temporizador, as últimas que tinham sido realizadas.

Pressione a tecla. O retângulo aparece no menu temporizador com a última função escolhida (por defeito, aparecerá a função "Off").

• Premindo, o retângulo situa-se na hora. Esta modifica-se através das teclas ≥ e <.
• Cada vez que se premem estas teclas, a hora aumenta ou diminui em passos de um minuto.
• Se se mantiver a tecla premida, os minutos passam com mais rapidez.

Premindo a tecla , ou depois de terem passado 10 segundos sem se tocar nenhuma tecla, a hora fica memorizada e o écran regressará ao menu principal.

Programação do temporizador

Para programar as horas de ligação e desconexão do equipamento é necessário que o equipamento esteja ligado.

Premir a tecla "Timer" para poder navegar através do menu temporizador. Premindo a tecla "+" no menu temporizador é possível programar as diferentes funções que o seu equipamento lhe oferece. São as seguintes:

• "Off" ①: equipamento não programado.
• "Start" ②: hora de início da colocação em funcionamento do equipamento. "Start/Stop": programação da hora para o início e o final da colocação em funcionamento do equipamento.
• "Stop" ①: programação da hora de paragem do equipamento.

Programação da ligação do equipamento "Start"

• Prima a tecla para posicionar o cursor no menu temporizador. Por defeito aparece a última função programada.

Selecione com as teclas ▷ e a função (ver Teclas "+" e "-").

Com a tecla (ver Teclas "up" e "down") o cursor desce até ao menu hora de ligação. Quando está aí, através das teclas > e < modifica-se a hora de programação até encontrar a desejada.

Instruções de Uso

• Esta modificação efetua-se em passos de 15 minutos. Para memorizar a hora de início programada, basta premir a tecla , ou esperar 10 segundos sem tocar nenhuma tecla. No écran aparecerá a hora que foi programada, em conta com o símbolo correspondente (neste caso o símbolo e as funções predeterminadas.

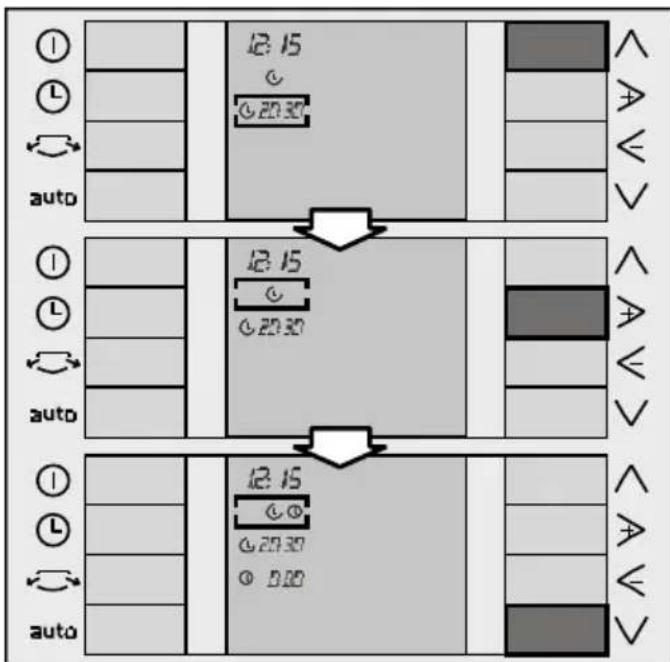

Programação, ligação e desconexão do equipamento "Start" / "Stop"

• Prima a tecla para posicionar o cursor no menu temporizador. Por defeito aparece a última função programada.

Selecione com as teclas > e < a função L (ver Teclas > e <). Com a tecla (ver Teclas), o cursor desce até ao menu da hora de ligação. Quando estiver aí, através das teclas > e < modifica-se a hora de programação até obter a hora desejada.

• Premindo novamente a tecla, o cursor coloca-se no menu temporizador. Através das teclas > e < seleciona-se a função (ver Teclas > e <).

Com a tecla v desloca-se o cursor até chegar ao menu da hora de desconexão. Através das teclas > e < modifica-se a hora de desconexão até obter a hora desejada. A hora modifica-se em intervalos de 15 minutos.

Instruções de Uso

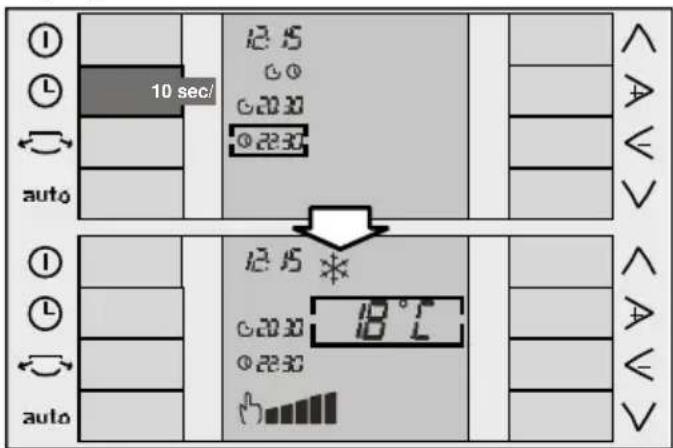

Para memorizar a hora de início/paragem programada, basta premir ou esperar 10 segundos sem tocar nenhuma tecla. No écran aparecerá a hora que foi programada.

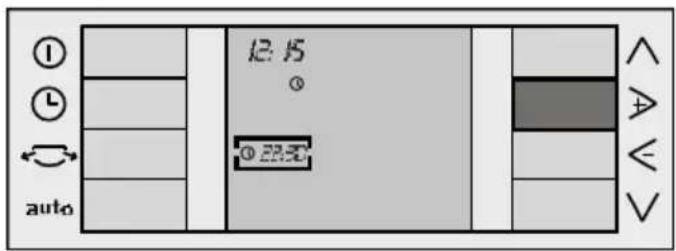

Programação desconexão do equipamento "Stop"

• Prima a tecla para posicionar o cursor no menu temporizador. Por defeito aparece a última função programada.

• Selecione com as teclas > e < a função L (ver Teclas > e <).

Com a tecla (ver Teclas), o cursor desce até ao menu de desconexão. Quando estiver aí, através das teclas > e < modifica-se a hora de desconexão até obter a hora desejada.

A hora modifica-se em intervalos de 15 minutos.

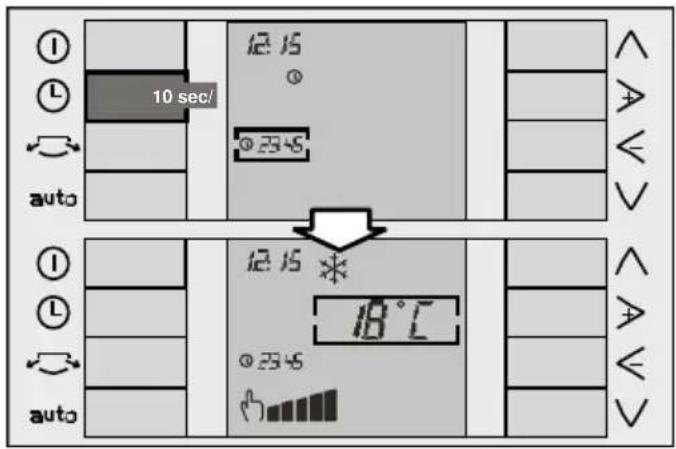

Para memorizar a hora de paragem programada, basta premir a tecla ou esperar 10 segundos sem tocar nenhuma tecla. No écran aparecerá a hora que foi programada.

Desconexão do temporizador

• Prima a tecla para posicionar o cursor no menu temporizador. Por defeito aparece a última função programada.

Instruções de Uso

Selecione com as teclas [+] e a função C. Basta premir a tecla, ou esperar 10 segundos sem tocar nenhuma tecla para que o temporizador fique desligado. No ecrã não aparecerá programada nenhuma hora.

Os valores e funções programados no temporizador permanecem ativos, repetindo diariamente as operações correspondentes em função das horas programadas, quando estas não são desativadas ou anuladas, tal como acabamos de descrever.

Limpeza e Manutenção

Limpeza do equipamento

Por segurança, antes de limpar o equipamento é recomendável desligá-lo da rede elétrica. O equipamento pode ser limpo com um pano ou uma esponja, água morna e um detergente suave. Nunca use água quente (a mais de 40°C), lixívia, gasolina, ácidos, esfregões de arame, escovas ou detergentes abrasivos, e evite a entrada de água no equipamento. Não limpe o equipamento com uma mangueira de água nem com ar a pressão.

Limpeza e substituição dos filtros purificadores

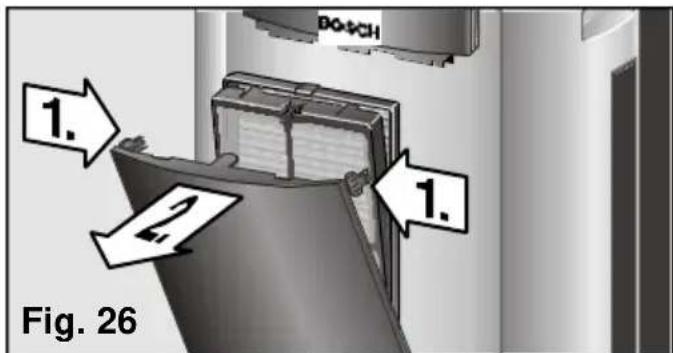

Para abrir a porta frontal da unidade (não é necessário retirá-la), basta premir as pestanas laterais da mesma (Fig.26,1.) e puxá-la para a frente (Fig.26,2.). A porta dispõe de um batente até ao qual ela se abre sem perigo de cair.

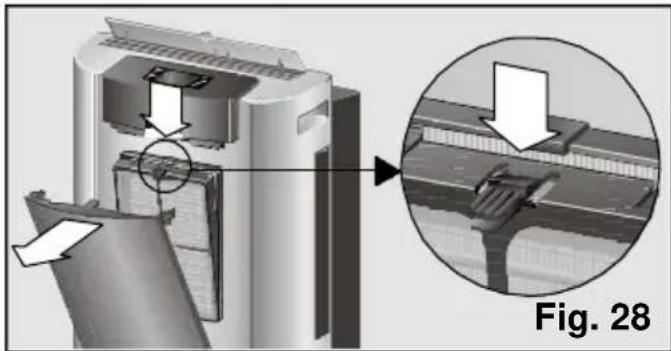

Todos os modelos dispõem de um FILTRO base de ar que é necessário limpar conforme passa o tempo, Fig. 27. Para isso basta premir a pestana situada na parte superior e retirá-lo do seu alojamento, Fig. 28. Para o lavar basta passá-lo por água corrente, secá-lo e tornar a instalá-lo.

Atenção!!!

Não introduza o FILTRO base na máquina de lavar loiça. O material plástico de que é constituído não é adequado para a máquina de lavar loiça e não resiste às altas temperaturas dos programas de lavagem. Acabaria deformando-se e inclusive partindo-se.

Estes modelos levam incluído também um filtro purificador (duplo ativo) que deverá ser instalado pelo utilizador (Ver capítulo "Instalação do filtro purificador duplo ativo").

O filtro purificador garante uma maior qualidade de filtragem do ar que é recirculado pelo quarto através do seu equipamento.

A presença do FILTRO purificador pode reduzir ligeiramente a capacidade frigorífica do equipamento. Especialmente, se estiver saturado ou danificado, o que se recomenda a sua verificação e substituição pelo menos uma vez por ano ou quando no visor aparecer o símbolo "aviso mudança de filtro". Estes acessórios poderão ser adquiridos no Serviço Oficial do Fabricante ou em distribuidores autorizados (ver capítulo "Descrição dos acessórios").

Depois de ter substituído o FILTRO, para fazer desaparecer o símbolo do visor, devem premir-se em simultâneo as teclas "+" e "-". Nesse momento, o símbolo desaparecerá do visor, indicando que o FILTRO é novamente operacional.

Instalação do filtro duplo ativo:

• Verificar que o filtro purificador duplo ativo esteja colocado no posicionador; caso contrário, instale-o tal como se indica na Fig. 29. Colocar a parte escura do filtro em contacto com o posicionador.

• Retirar o filtro base do equipamento, Fig. 28.
• Introduzir o FILTER purificador duplo ativo + posicionador no FILTER base, tal como se mostra na Fig. 30, tomando em consideração que em primeiro lugar deve encaixá-lo nas patilhas inferiores.

• Instalar este conjunto no equipamento, fazendo coincidir as patilhas inferiores com os orifícios situados na carcaça frontal do equipamento, premindo o clip superior até ouvir um "clique", prova de que o conjunto está colocado corretamente.
• Fechar a porta da frente do equipamento.

Atenção!

Para assegurar um funcionamento correto do equipamento, coloque apenas um jogo de filtros sobre o suporte.

Notas:

Para uma maior comodidade ao limpar ou substituir os filtros, quando é possível utilizar a porta frontal do equipamento. Para isso, basta abrir a porta até ao batente de segurar (a porta fica aberta com uma ligeira inclinação, Fig. 26) e puxá-la com força para fora. Para tornar a posicioná-la, fazem-se coincidir as patilhas inferiores da porta com os orifícios da carcaça do equipamento, até as patilhas baterem nos clips da carcaça.

Condições de armazenamento

No final de cada época, e para que o equipamento ocupe o menor espaço possível, deve-se colocar a unidade exterior unida à interior. Ver capítulo "Condições de transporte".

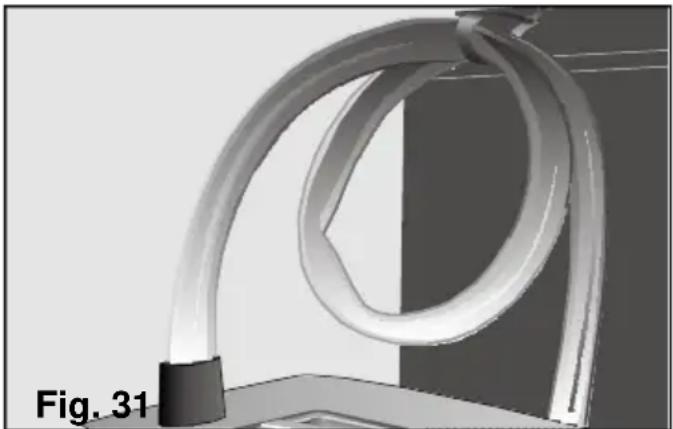

Para a mangueira ficar perfeitamente recolhida, deve-se enrolá-la e prendê-la por meio da braçadeira B Fig. 1. Fig. 31.

Antes da sua utilização no princípio da época

Limpe o filtro base e se for necessário, substitua o filtro purificador por um novo. A seguir, limpe os orientadores de ar superior e laterais para ficarem livres de pó e sujidade. Lembre-se de desenrolar a mangueira com cuidado ao preparar o equipamento para o seu uso (ver capítulo Observações Importantes).

Considerações gerais que lhe pouparão chamadas ao Serviço Técnico

Condições gerais de estrutura

Que fazer se? ...

... o equipamento não funciona ...

Verifique que a ficha esteja ligada. Verifique que há energia na rede ou que o fusível não tenha saltado. Regule o termostato na sua posição de mínima temperatura.

... o equipamento não funciona e o símbolo de indicação de enchimento do depósito de água condensada aparece no ecrã ...

• Coloque a unidade interior do equipamento sobre um piso plano. Se o símbolo continua a aparecer no ecrã, esvazie o depósito de água do equipamento. (Ver instruções em "Climatização"). Verifique o estado da mangueira flexível. Não deve estar esborrachada nem aprisionada. A diferença de altitude entre a unidade interior e a exterior não deverá ser superior a 1,5 m

... o aparelho trava durante um certo tempo e desliga-se a seguir, sem que o quarto chegue à temperatura selecionada ... - Certifique-se de que as entradas e saídas de ar não estão obstruídas. No caso de haver no exterior uma temperatura ambiente superior a 43°C , o aparelho poderia desligar-se automaticamente durante um breve período, após o qual tornará a arrancar. No caso da temperatura interior e/ou exterior do recinto ser inferior a 20°C , o aparelho poderia desligar-se temporariamente, a fim de evaporar a formação ou acumulação de escarcha ou gelo no evaporador. Verifique se o mecanismo de ligação entre a unidade exterior e a interior está corretamente instalado.

... o equipamento não arrefece o suficiente ...

• Certifique-se de que a abertura da janela ou da porta está o mais fechada possível (para que a entrada de ar do exterior esteja ao mínimo possível). Isto é particularmente importante no caso de se ter instalado a mangueira flexível, de forma que a janela ou a porta devam permanecer abertas. Verifique o estado da mangueira flexível. Não deve estar esborrachada nem aprisionada.
• Feche as persianas para minimizar a radiação solar.

... o aparelho está ligado, muito embora o compressor não funcione...

A temperatura interior do recinto deve ser superior a 18°C para que o aparelho possa trabalhar na modalidade de desumidificação e climatização. O quarto atingiu a temperatura selecionada. Se após um período de funcionamento se apaga o equipamento e se torna a ligar imediatamente a seguir, o compressor demorará um tempo a tornar a arrancar. É o tempo necessário para garantir o trabalho correto do equipamento.

... goteja água da unidade exterior ...

Verifique que a unidade exterior está bem nivelada. Verifique que a unidade exterior não está colocada a um nível mais baixo que a unidade interior. Verifique se o tampão vedante está montado corretamente.

Observe água nos orientadores de ar superior e laterais ou no local de posicionamento do filtro base.

• Não deve preocupar-se, isto deve-se ao próprio funcionamento do equipamento. Se aparecer no ecrã o símbolo de avaria...
• Consulte um distribuidor autorizado, o serviço de atenção ao cliente ou a Rede de Serviços Técnicos do fabricante.

Considerações gerais de ruído

Se o equipamento produz um ruído excessivo...

Há que distinguir entre dois tipos de ruído: aquele que se deve ao funcionamento normal do equipamento e o ruído fácil de resolver. A seguir descrevem-se alguns destes possíveis ruídos para uma melhor determinação dos mesmos.

Ruídos perfeitamente normais

Se ouvir um ruído cíclico de água a borbulhar, isto deve-se ao funcionamento da bomba que recircula a água para melhorar a potência do equipamento.

Se ouvir um ruído similar ao de murmúrios surdos, isto é inevitável e deve-se ao funcionamento do compressor.

Se ouvir um ligeiro assobio, trata-se do som produzido pela passagem de refrigerante através dos tubos finos do equipamento, no momento em que o compressor se coloca em funcionamento.

Considerações gerais que lhe pouparão chamadas ao Serviço Técnico

Se ouvir um breve som em forma de "clique", trata-se do ruído gerado pela ligação ou desconexão da bomba, ou do ruído gerado pelo regulador quando a eletrónica se liga ou desliga.

Ruídos fáceis de resolver

Verifique que a entrada e a saída de ar do equipamento se encontram livres de obstáculos. Verifique que o equipamento não está em contacto direto com móveis ou outros eletrodomésticos, para evitar que a saída de ar incida diretamente sobre eles, aumentando o nível sonoro. Se ouvir um ruído incómodo proveniente dos laterais da unidade interior, isto deve-se a que os orientadores laterais de ar se encontram entreabertos. Abra-os ou feche-os completamente.

Qualquer outra avaria ou reparação deve ser realizada por um Técnico especializado. Consulte o distribuidor autorizado, o serviço de atenção ao cliente ou a Rede de Serviços Técnicos do Fabricante.

Se, depois de ter considerado as instruções de uso e instalação, especialmente aquilo que se indica no capítulo "Considerações...", o seu aparelho não funciona, lembre-se que a nossa Rede de Serviços Técnicos está à sua disposição.

Para tal, quando comunicar a avaria, indique o Modelo (E-NR) e o n.º de fabrico (FD) do seu aparelho, que poderá consultar na placa de características, Fig. 1.

Garantia

Em cada País regem as condições de garantia estabelecidas pelas respectivas Sociedades de Distribuição. Para mais detalhes a este respeito deverá dirigir-se ao Distribuidor onde adquiriu o seu aparelho, facilitando-lhe o modelo e o n.º de fabrico. Para qualquer intervenção que se produza em garantia é imprescindível apresentar o comprovativo de compra do aparelho.
