Type product	Mobiele split airconditioner (binnen- en buitenunit)
Bedrijfsmodi	Koelen, ontvochtigen, zuiveren
Voeding	220-240 V, 50 Hz, geaarde stekker, trage zekering 16 A
Temperatuurbereik (koelen)	18 °C tot 30 °C, instelbaar in stappen van 1 °C
Ventilatiesnelheden	Handmatig (maximaal, stil) en automatisch
Watertankcapaciteit	Uitneembare tank (capaciteit niet gespecificeerd); continue afvoer mogelijk
Filters	Wasbaar basisfilter + dubbel actief zuiveringsfilter (optioneel)
Timer	Aan/uit programmering, instelbaar in stappen van 15 minuten
Zijlamellen	Verstelbaar (open/dicht gestuurd)
Display	Scherm met toetsnavigatie (omhoog/omlaag, links/rechts)
Aansluiting units	Demontabele flexibele slang, max. hoogteverschil 1,5 m
Onderhoud en reiniging	Reinig het basisfilter met schoon water; vervang het zuiveringsfilter eenmaal per jaar of bij melding
Veiligheid	Automatische uitschakeling als tank vol is; kinderbeveiliging; uitschakelen voor reiniging
Meegeleverde accessoires	Steunplaat, doorvoeraccessoires, klemband
Transport	Geïntegreerde wielen aan de binnenunit; mogelijkheid om de buitenunit op te hangen

Veelgestelde vragen - PAS 0740 BOSCH

Waarom gaat het apparaat niet aan?

Controleer of de stekker is aangesloten en de zekering niet is gesprongen. Als het symbool voor volle tank verschijnt, leeg dan de watertank.

Hoe leeg ik de condenswatertank?

Verwijder de uitneembare tank aan de voorkant van de binnenunit, giet het water eruit en plaats deze terug. Een geluidssignaal geeft aan dat hij vol is.

Hoe reinig ik de filters van het apparaat?

Koppel het apparaat los. Open de voorzijde, verwijder het basisfilter door op de clip te drukken, was het met lauw water en droog het. Vervang het zuiveringsfilter eenmaal per jaar.

Hoe gebruik ik de ontvochtigingsmodus?

Selecteer de ontvochtigingsmodus op het scherm. Het water kan via de tank worden afgevoerd of continu door de stop N te verwijderen en een opvangbak te plaatsen. De omgevingstemperatuur moet ≥ 18 °C zijn.

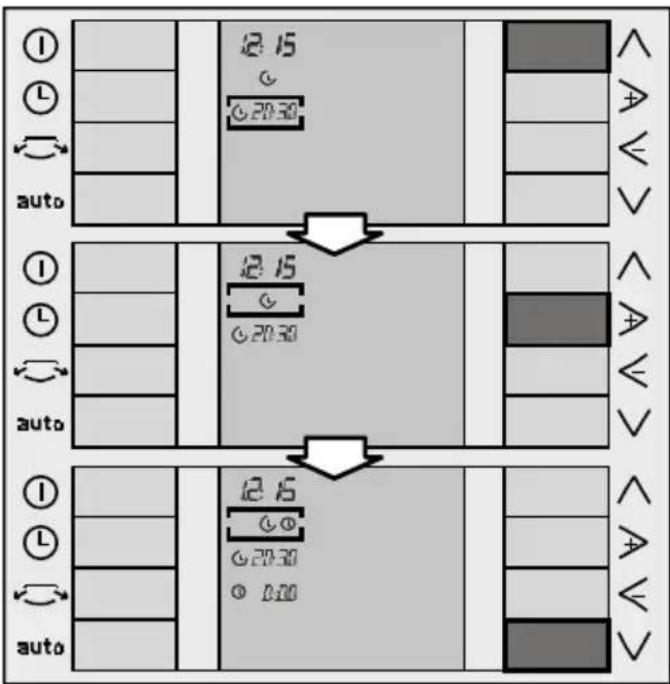

Hoe programmeer ik de timer?

Druk op toets L, navigeer in het timermenu met de pijltjes omhoog/omlaag, kies Start, Stop of Start/Stop, stel de tijd in met + en -. Bevestig door op L te drukken of wacht 10 seconden.

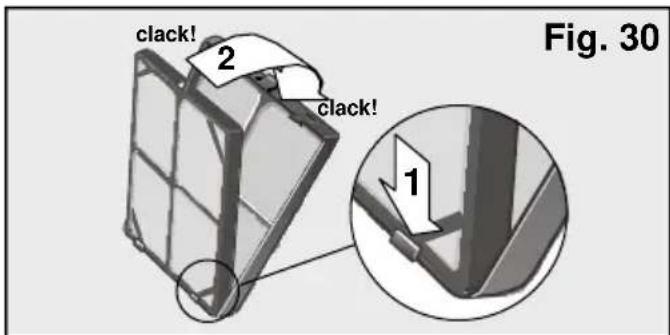

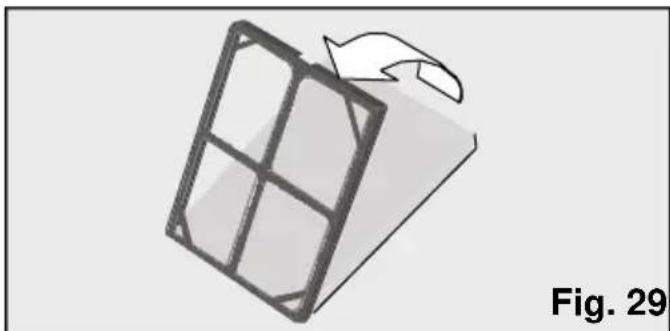

Hoe installeer ik het dubbele actieve zuiveringsfilter?

Verwijder het basisfilter, plaats het zuiveringsfilter in de houder en plaats het geheel in het apparaat door de onderste haken vast te klikken en op de bovenste clip te drukken tot een klik.

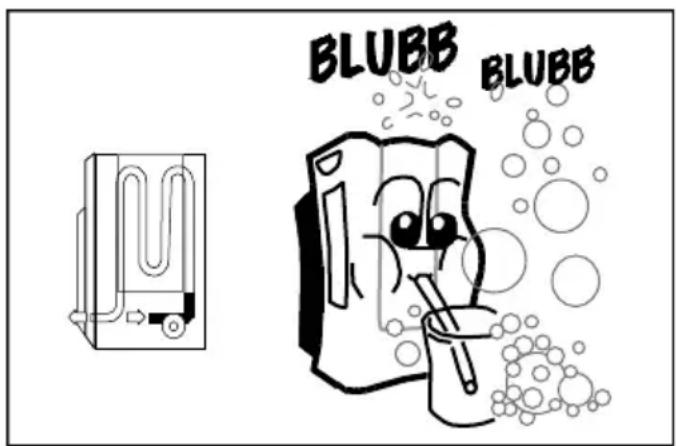

Waarom maakt het apparaat geluid?

Normale geluiden zijn onder andere waterspatten (pomp), zoemen (compressor) of een zacht fluiten (koelmiddel). Als het geluid storend is, controleer dan of de zijlamellen volledig open of dicht zijn en of het apparaat geen contact maakt met meubels.

Hoe vervoer ik het apparaat?

Leeg eerst het water uit de interne tank via de afvoerslang. Hang de buitenunit aan de binnenunit (Fig. 6). Kantel indien nodig. Wacht minstens een uur voordat u het weer aansluit.

Waarom stroomt er water uit de buitenunit?

Controleer of de buitenunit waterpas staat, of stop C op zijn plaats zit en of deze niet lager staat dan de binnenunit. Een beetje water is normaal door het gebruik.

Hoe kan ik energie besparen met deze airconditioner?

Schakel het apparaat uit wanneer u het niet gebruikt, kies een gematigde temperatuur (niet te laag), installeer zonwering of gordijnen om zonnewarmte te verminderen en zorg dat de filters schoon zijn.

GEBRUIKSAANWIJZING PAS 0740 BOSCH

Gebruiksaanwijzing

Raadgevingen voor het verwerpen van de verpakking

Respecteer het milieu als u de verpakking van uw apparaat weggooit. Onze producten zijn met zorg ingepakt voor het transport. Alle voor de verpakking gebruikte materialen zijn milieuvriendelijk (het karton wordt gemaakt van gebruikt papier) en kunnen worden gerecycled. Door de verpakking te recycleren, helpt u mee aan een verminderd gebruik van grondstoffen en bovendien wordt het volume van de stortplaatsen ook minder. Doe op een doelmatige wijze mee aan de bescherming van ons milieu door een juiste behandeling van de verpakking; breng deze naar de ophaalplaats die het gemeentebestuur zo zicht mogelijk bij uw huis geplaatst heeft en als dat mogelijk is, kunt u de verpakking ook terugsturen naar de fabrikant van uw apparaat. De verpakking is geen speelgoed. Laat kinderen niet spelen met het karton of het plastic van de verpakking om zo te voorkomen dat gevaar van verstikking optreedt.

Raadgevingen voor het verwerpen van uw oude apparaat

Haal het snoer van het apparaat uit het stopcontact en snijd de aansluitkabel door. De apparaten bevatten materiaal dat gerecycleerd kan worden en ook gevaarlijke materialen (zoals zwaar metaal of vloeibare koelmiddelen) die de grond of de atmosfeer kunnen besmetten. Bescherm dus het milieu door ervoor te zorgen dat uw oude apparaat op milieuvriendelijke wijze gesloopt wordt; breng het apparaat naar een officiële ophaalplaats of een plaats waar men materiaal recycleert (uw gemeentebestuur kan u informeren over de dichtstbijzijnde ophaalplaats). Apparaten waarin zich vloeibare koelmiddelen bevinden moeten gesloopt worden met inachtneming van de van kracht zijnde normen.

Dit apparaat voldoet aan de Europese richtlijn 2002/96/CE wat betreft elektrische en elektronische apparaten (overblijfselen van elektrische en elektronische apparaten). Deze richtlijn geeft algemene normen, die geldig zijn in de hele Europese Unie, voor het ophalen en het opnieuw gebruiken van de overblijfselen van elektrische en elektronische apparaten.

Raadgevingen voor het sparen van energieverbruik.

Gedurende het werken zal uw apparaat energie gebruiken, wat natuurlijk invloed heeft op het milieu. Men moet daarom proberen het apparaat zo doelmatig mogelijk te laten werken en het energieverbruik te verminderen. Hiervoor doet u het volgende:

Zet de luchtbehandeling af als deze niet nodig is. Kies een correcte temperatuur, te lage temperaturen verbruiken erg veel energie. Plaats het apparaat zo ver mogelijk verwijderd van mogelijke warmtebronnen (zon etc.) en op een goed geventileerde plek. Maakt u er zeker van dat het apparaat correct geïnstalleerd is. U kunt het energieverbruik tot op 30% terugbrengen door te verhinderen dat er warmte binnenkomt door het gebruiken van zonneschermen, luiken of gordijnen op alle glasoppervlakten. Gebruik de onderdelen die bij uw apparaat geleverd zijn en die beschreven worden in de paragraaf "Beschrijving van de onderdelen" om het binnenstromen van buitenlucht in de kamer zo veel mogelijk te voorkomen. Als u onderdelen gaat gebruiken die het maken van gaten in muur of raam nodig maken, raden wij u aan deze zo passend mogelijk te maken en ze luchtdicht te maken met silicone, gips of iets dergelijks om te voorkomen dat er lucht binnenkomt door de gaten.

Voor de afvoer van warme lucht bij het gebruik van schuiframen installeert u het onderdeel dat binnenstromen van warme lucht voorkomt en zo de doelmatigheid van het apparaat verhoogt. Zorg ervoor dat de toe- en afvoer van de lucht niet verstopt is. Houd dit goed schoon en vrij van vuil, stof en voorwerpen die er niet bij horen.

Zorg ervoor dat de filters in uw apparaat goed schoon en op de juiste wijze gemonteerd zijn (zie: "Reiniging en Onderhoud"). Lucht het huis in de zomer door gedurende de uren van de dag dat de temperatuur buiten zo koel mogelijk is (de eerste uren van de dag en gedurende de nacht).

Belangrijke opmerkingen

Voordat u uw apparaat aansluit

Lees aandachtig het boekje met gebruiksaanwijzingen voordat u het apparaat voor de eerste keer gaat gebruiken. Dit boekje bevat belangrijke informatie, niet alleen over het gebruik van het apparaat, maar ook over de veiligheid en het onderhoud ervan. Bewaar dit boekje. Het kan eventueel ook nuttig zijn voor andere gebruikers. Zet nooit een beschadigd apparaat aan. De montage en aansluiting van uw apparaat moeten in overeenstemming met de instructies en de van kracht zijnde normen gebeuren. Als de gebruiksaanwijzingen en de instructies voor de installatie niet opgevolgd worden, loopt u de kans de garantie te verliezen. Onze apparaten voldoen aan de van kracht zijnde voorschriften wat betreft de veiligheid. Alleen beroepskundige technici mogen de apparaten repareren. Bedenk dat het hier gaat om uw eigen veiligheid. Verzeker u ervan dat de doppen N, Fig. 1 en C, Fig. 2 goed vast zitten, waar deze gedurende het vervoer los kunnen gaan zitten. De fabrikant maakt u erop attent dat het gebruik van deze apparaten uitsluitend bedoeld is voor huishoudelijk gebruik of eventueel gebruik op het werk, waarbij onder werk gedacht worden aan kantoren of ruimten die een oppervlakte en ook de andere kenmerken hebben zoals beschreven in de catalogus die u in de winkels vindt. Industrieel gebruik, waarmee bedoeld wordt het gebruik op grote oppervlakten of bij niet natuurlijke warmtebronnen (resistenties, kachels, enz.) kunnen wij niet garanderen.

Let op!

Om zo weinig mogelijk ruimte in te nemen, wordt de slang B, Fig. 2, opgerold geleverd. Wanneer u het apparaat klaar gaat maken voor het gebruik, raadt de fabrikant u aan eerst de kromme bochten van de slang voorzichtig recht te trekken.

Binnen in de slang bevinden zich draadjes die niet krom of vast mogen zitten, om te voorkomen dat ze gaan breken.

Bij de modellen die over een slang beschikken die losgekoppeld kan worden, raden wij u aan deze los te koppelen om zodoende de kromme bochten beter recht te kunnen trekken. Bij modellen met een vaste slang moet u de externe unit om zijn eigen spil draaien.

Als er kinderen in huis zijn

Laat niet toe dat de kinderen op de voordeur of op het apparaat gaan zitten, staan of leunen. Het apparaat zou om kunnen vallen en mensen en/of voorwerpen kunnen beschadigen. Laat kinderen ook niet spelen met het apparaat en zorg er vooral voor dat zich geen voorwerpen in de toe- en afvoerbuizen van de lucht en in andere openingen stoppen. Houd kleine kinderen op een afstand van het airconditioningapparaat, vooral als het voordeurtje open staat, om te voorkomen dat ze eraan gaan hangen of duwen, wat als gevolg zou kunnen hebben dat het apparaat omvalt. Laat niet toe dat kinderen met het apparaat spelen of voorwerpen in de luchtafvoer stoppen en de andere openingen van het apparaat.

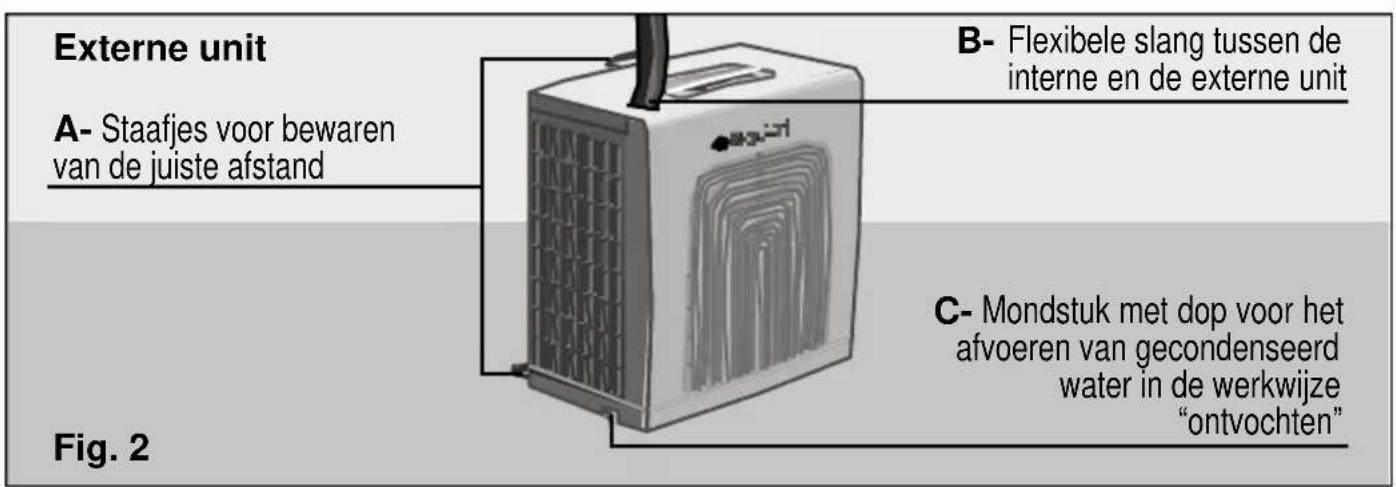

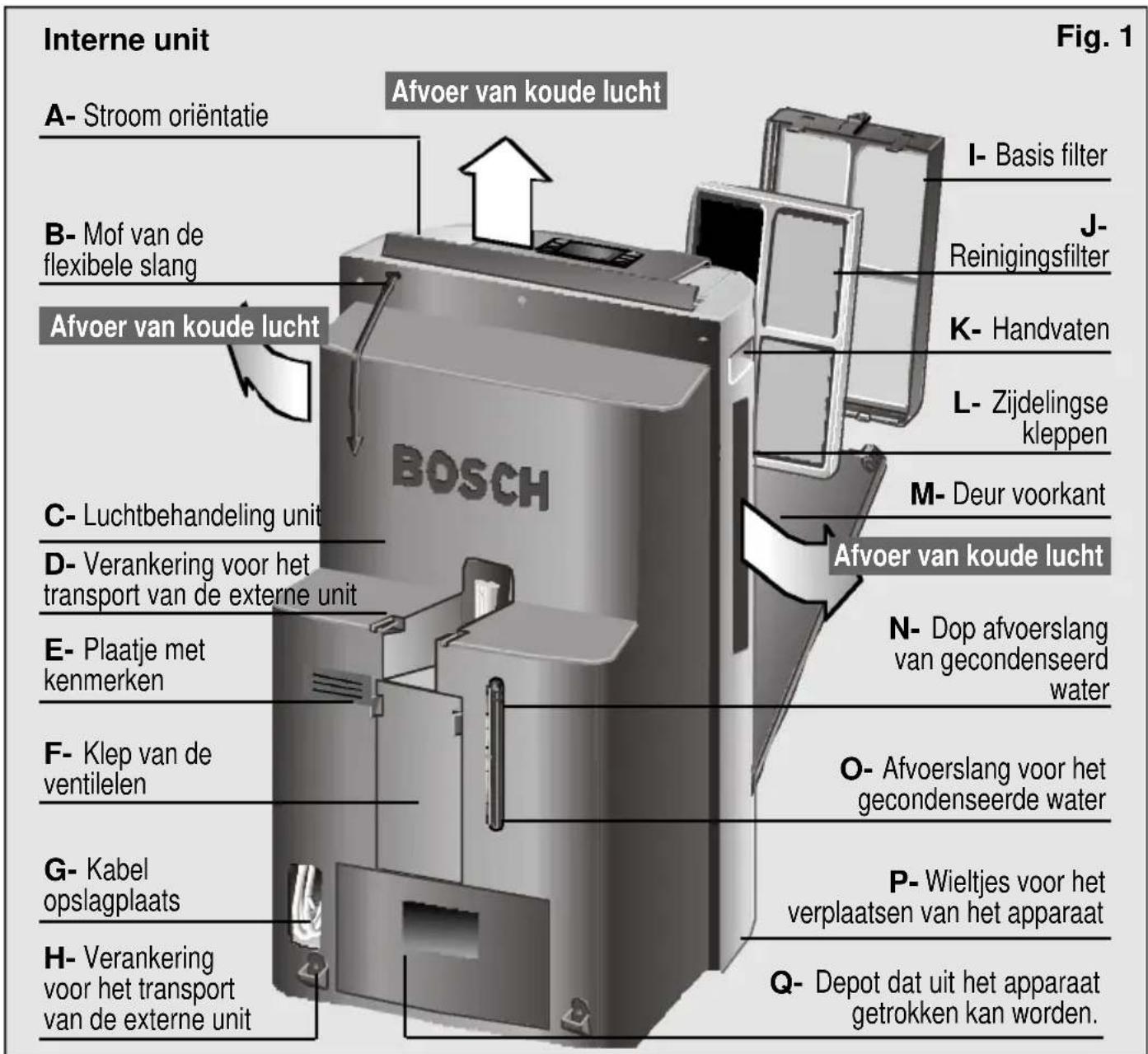

Beschrijving van het apparaat.

Presentatie van uw nieuwe apparaat

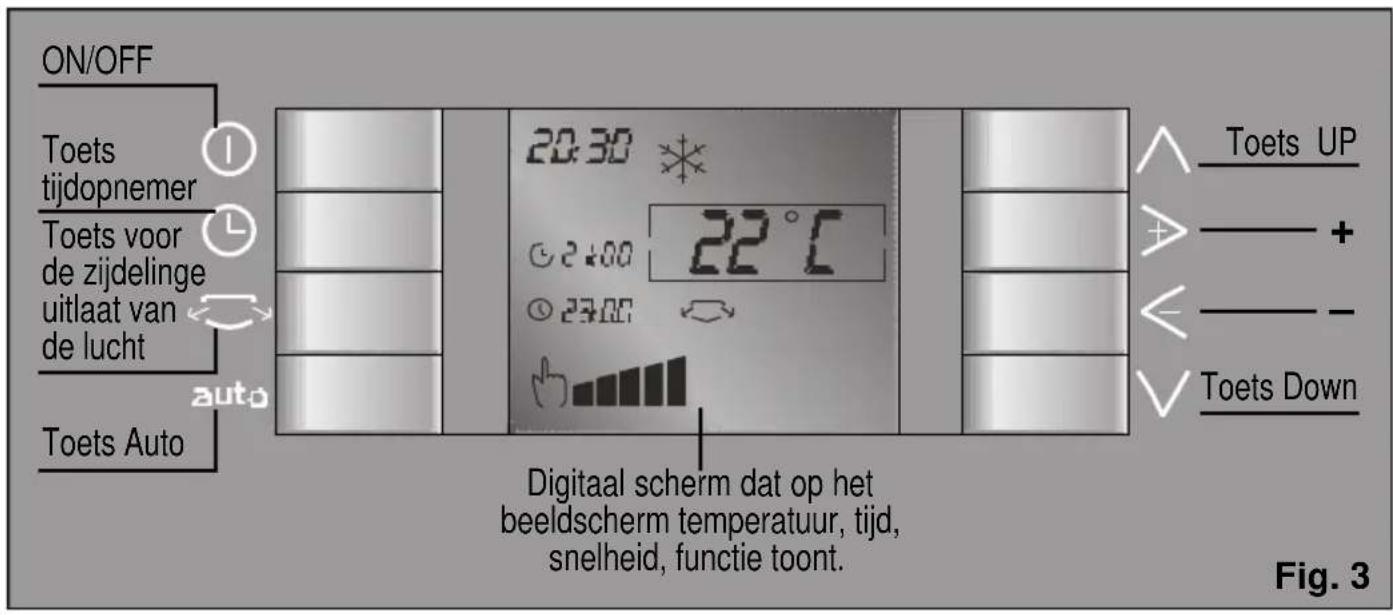

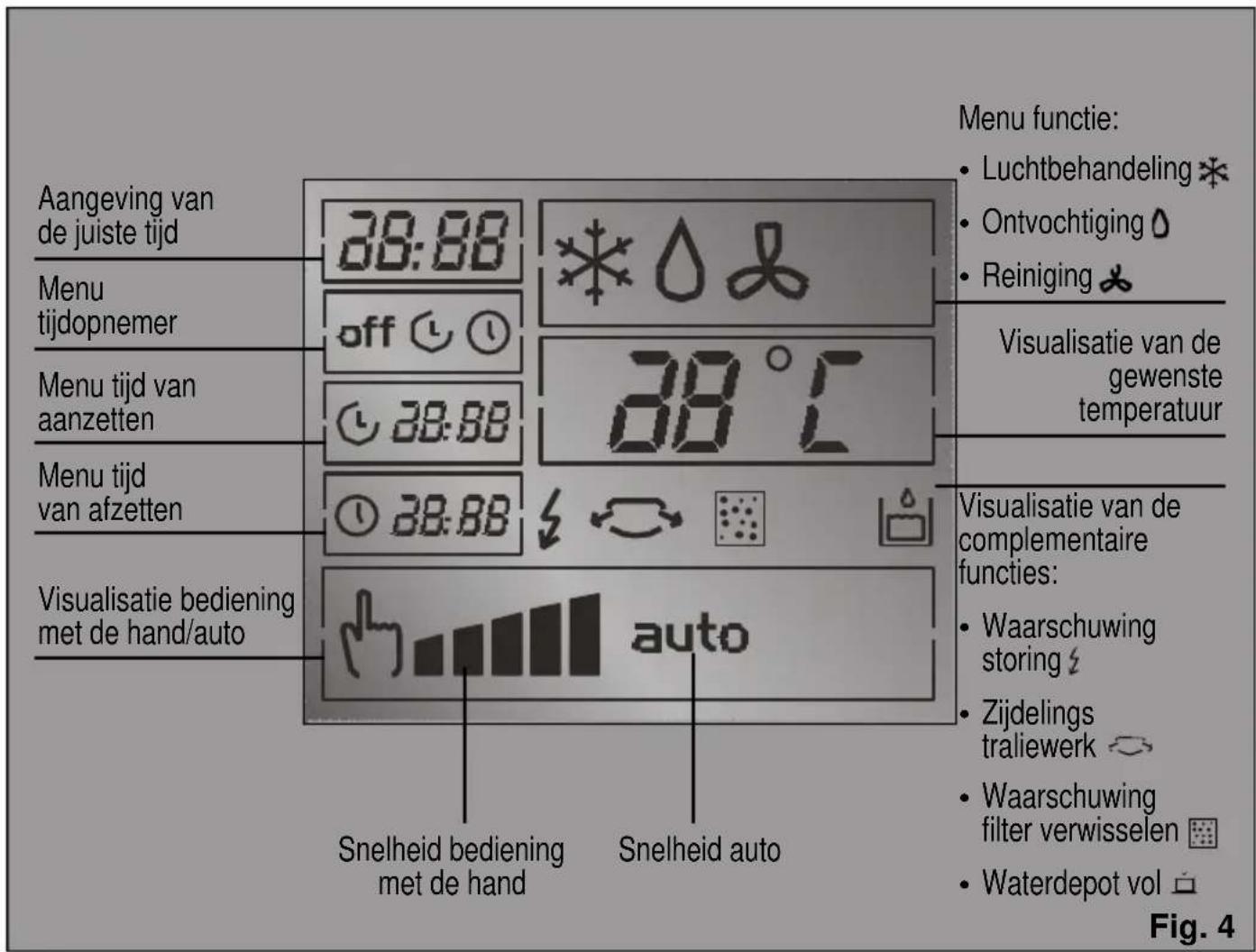

Bedieningspaneel

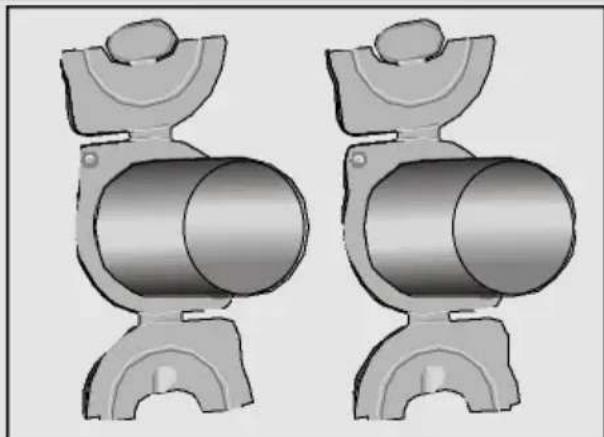

Beschrijving van de onderdelen

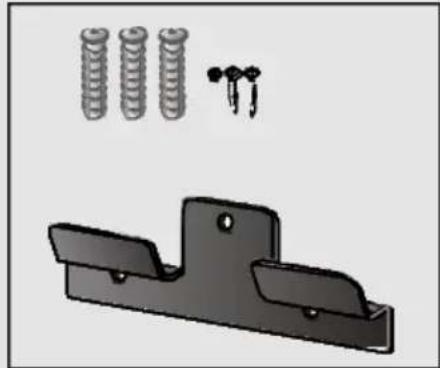

Onderdeel steunplaat met bouten en klossen voor het ophangen van het apparaat

Onderdeel muurschuif Fig. 5

	Actief filter Dubbel actief filter Gleuf balkon Art. №: PAZ10000 Art.		Nº:448069
PAS0720 /	√	√ ●	★
Afmetingen max (lang x breed) cm.			70x10/ 205x10

Bijgeleverde onderdelen: Deze onderdelen worden met het apparaat geleverd. - Optionele onderdelen: Deze onderdelen kunt u kopen bij de officiële Dienst van het merk of bij de geautoriseerde leveranciers. * Optionele onderdelen: Deze onderdelen kunt u alleen bij de officiële Dienst van het merk kopen.

Instructies voor de installatie

Dit huishoudelijk apparaat moet aangesloten worden op 220/240 V en 50 Hz, met een geaarde stekker. Bescherming door middel van een langzaam werkende zekering van 16 A. In het geval dat u een verlengsnoer gaat gebruiken, dan moet dit geaard zijn, een sectie van ten minste 1,5 mm² per klem hebben en het mag niet langer zijn dan 25 m. De kabel die op het net aangesloten wordt, beschikt over een opbergplaats aan de rechterkant van het apparaat. Zie G, Fig. 1. Laat in geen geval water in het apparaat komen, en bedek ook de toevoer en afvoer van de lucht van uw apparaat niet.

Let op!

Mocht het om de een of andere reden nodig zijn het elektrische aansluitingssnoer te vervangen door een nieuw snoer, dan mag dit alleen door geautoriseerd personeel van de Technische Dienst gedaan worden.

Wij herinneren u aan het feit dat het apparaat - als het afgezet wordt - ongeveer 3 minuten nodig heeft om weer aangesloten te worden. Dit is de tijd die nodig is om de goede werking van het apparaat te kunnen garanderen.

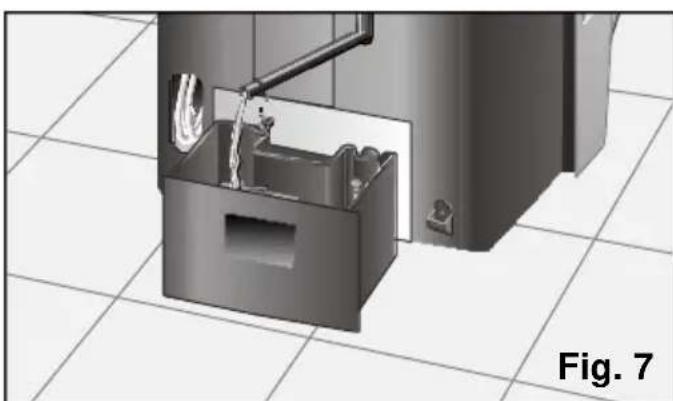

Voorwaarden voor het vervoer

• Om het transporteren van de interne unit gemakkelijk te maken, beschikt deze over wieltjes.

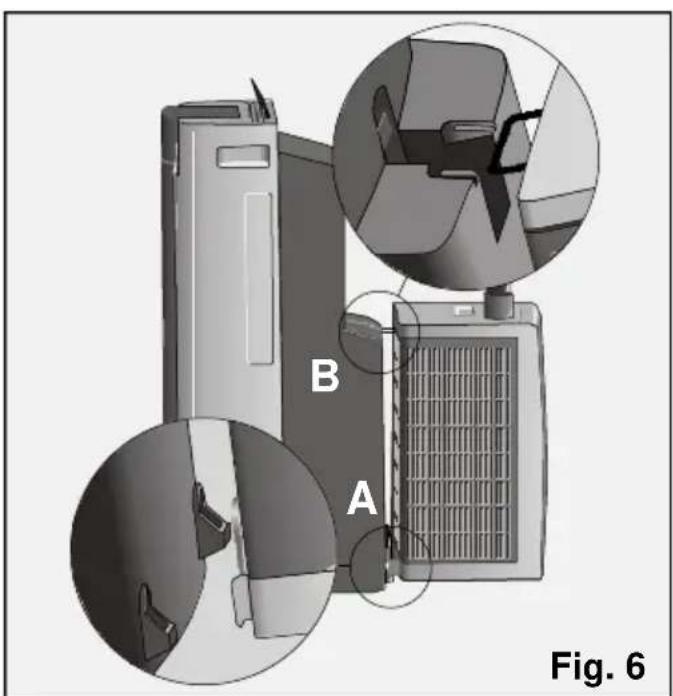

• Om het hele apparaat gemakkelijk te kunnen vervoeren, hangt u de externe unit aan de interne unit zoals te zien op figuur 6. Daarvoor duwt u eerst het onderste uitsteeksel (A) en daarna het bovenste staafje (B) van de externe unit in de interne unit. In het geval dat het nodig is het apparaat te doen hellen voor het transport ervan, moet eerst het water dat zich in het interne depot bevindt geloosd worden, door de afvoerslang uit zijn opbergplaats te halen en de dop te verwijderen, figuur 7, om het water af te voeren. Als het water eenmaal afgevoerd is, vergeet dan niet de dop weer op zijn plaats te zetten en de slang in de opslagplaats te doen. Het is aan te raden dat u minstens een uur wacht voor u het apparaat opnieuw aanzet. In het geval dat u alleen de externe unit verplaatst, moet u eerst het apparaat afzetten, de dop C, figuur 2 van de externe unit verwijderen, hem enigszins laten hellen en het water dat er in kan zitten afvoeren.

Waarschuwing!!

Mocht u opmerken dat er op de basis van de externe unit water te zien is, hoeft u zich geen zorgen te maken, want dit is volkomen normaal en heeft te maken met het normale werken van het apparaat.

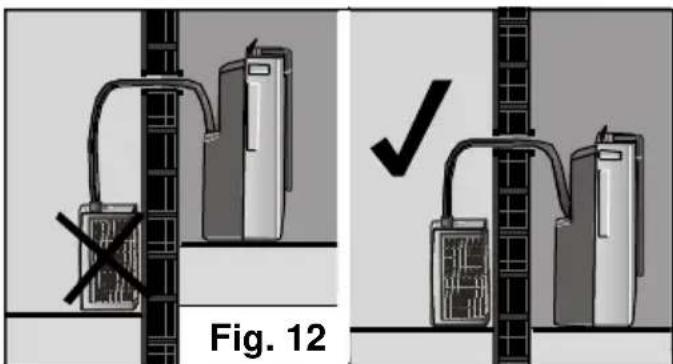

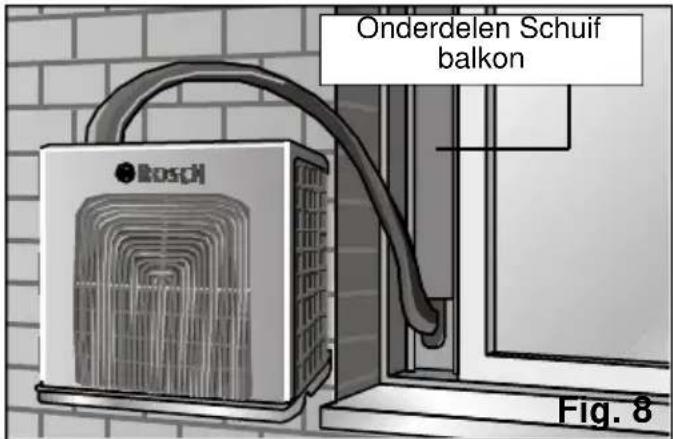

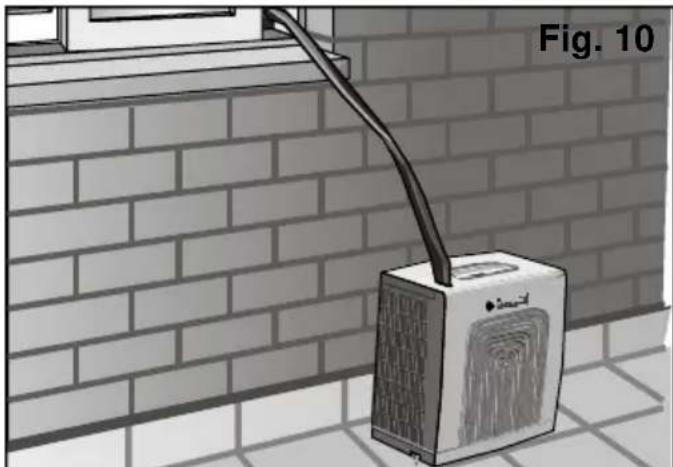

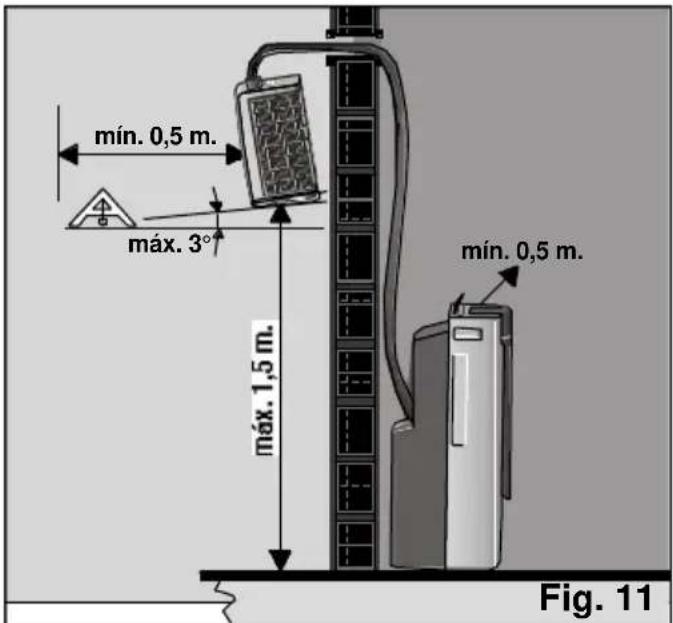

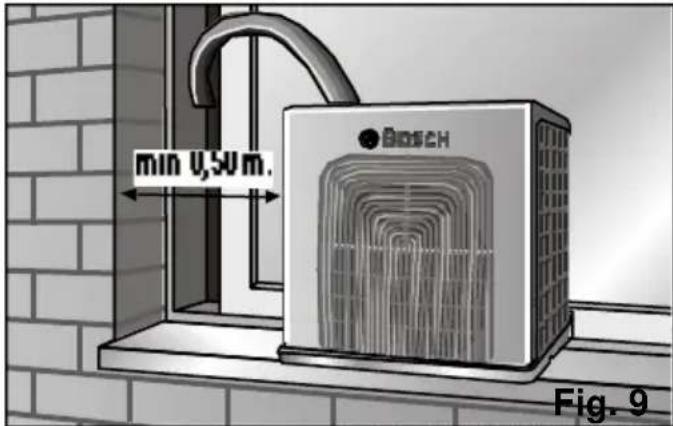

Plaatsen van de externe unit

Al naar gelang de wensen van de gebruiker en de mogelijkheden van de ruimte waarin het apparaat geïnstalleerd wordt, kan de externe unit geplaatst worden op elke manier die te zien is op de figuren 8, 9 en 10. Men moet in aanmerking nemen dat het apparaat geplaatst moet worden op een oppervlakte die zo horizontaal mogelijk is, met een maximale helling van 30° (Fig. 11). Voor het ophangen van de externe unit aan de haak waarover het apparaat beschikt, gebruikt men het onderdeel Steunplaat.

Let op!

Vergeet niet eerst de kromme bochten van de slang recht te trekken! (Zie de paragraaf Belangrijke Opmerkingen). Zorg ervoor dat de externe unit geheel horizontaal geplaatst is, zodat er geen water van de basis weg kan druppelen. Gebruik hiervoor het staafje dat bedoeld is voor het bewaren van de correcte afstand, zie A figuur 2. Om veiligheidsredenen mag de externe unit niet alleen hangen aan de slang die hem verbindt met het interne gedeelte. Monteer de externe unit niet hoger dan toegestaan is en ook niet op een lager niveau dan dat van de interne unit. Bewaar de minimum afstanden tot voorwerpen in de buurt. Zie figuren 9, 11 en 12. De flexibele slang die beide gedeelten verbindt mag niet vastgeklemd of verdraaid zitten.

Voorbereiding van het apparaat voor het gebruik

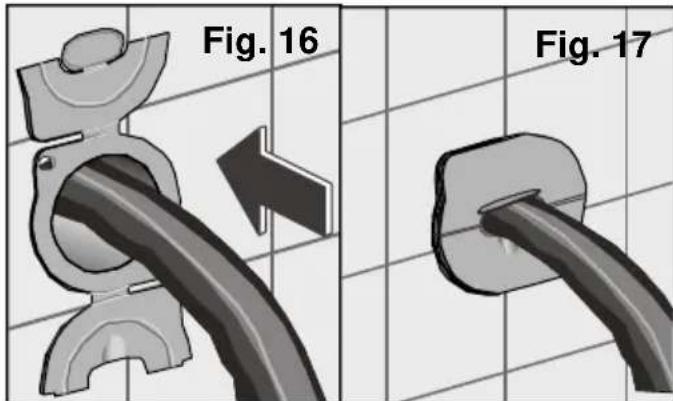

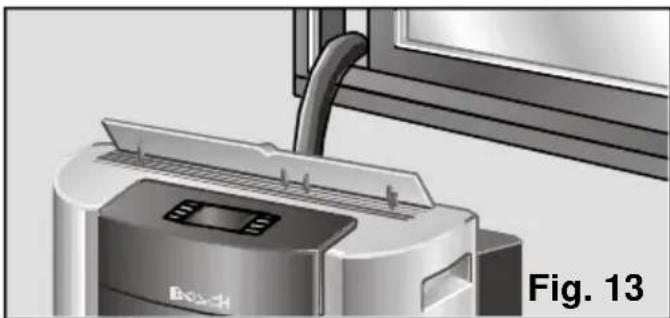

Verbinding tussen de interne en externe unit.

Deze twee units zijn met elkaar verbonden met behulp van een flexibele slang. Wanneer u het apparaat aan gaat zetten, kunt u kiezen uit het volgende:

De slang tussen een enigszins openstaande deur of raam plaatsen, Fig. 13.

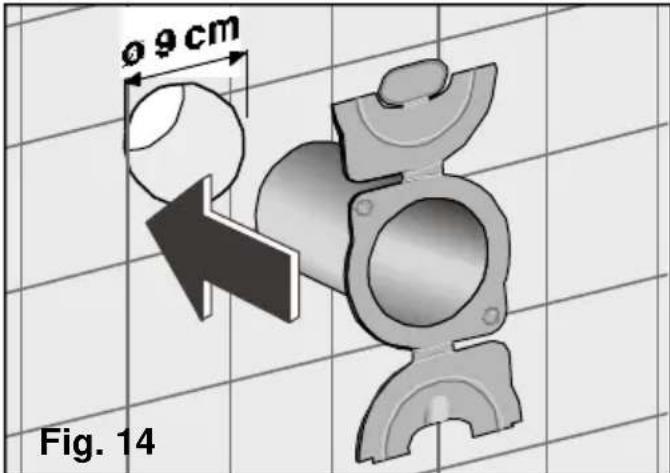

Maak een gaatje met een diameter van 9 cm in de muur waar de onderdelen Raamschuif zowel aan de binnenkant als aan de buitenkant van de muur geplaatst zullen worden. Figuur 14.

Als de onderdelen te lang zijn, kunt u van een van hen een stuk afsnijden om het aan te passen aan de maat van de muur, Fig. 15.

Dit onderdeel kan aan de muur vastgemaakt worden met behulp van bouten en klossen, of met silicone, gips, etc.

Als u het luchtbehandeling apparaat niet gebruikt, haalt u de slang uit het gat en zo sluiten zich de kleppen van het onderdeel, waarmee ook de in de muur gemaakte opening dicht gaat.

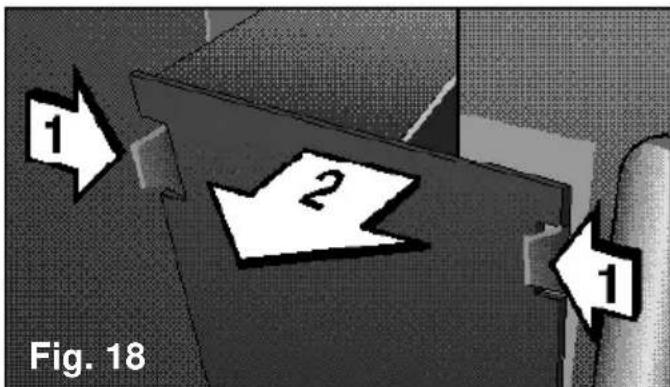

Verwijdering van de flexibele slang van de interne unit

Om de slang door de muur te kunnen installeren, moet u hem eerst uit de interne unit halen, dit is alleen mogelijk bij de modellen die over een slang beschikken die losgekoppeld kan worden. U gaat nu als volgt te werk:

Haal de stekker van het apparaat uit het stopcontact, zodat er geen elektriciteit op het apparaat staat. Verwijder de klep F, figuur 1, van de interne unit waardoor de verbindingszone van de flexibele buis zichtbaar wordt. Figuur 18.

Voorbereiding van het apparaat voor het gebruik

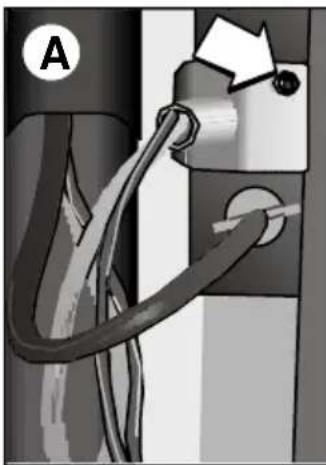

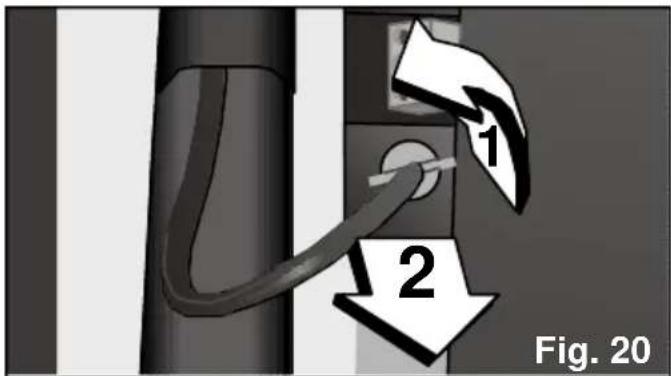

Om de elektrische verbinding te verwijderen, haalt u het schroefje weg en verwijdert u het plaatje dat erop geplaatst is. Druk nu voorzichtig op de zijdelingse klepjes van het verbindingsstuk en trek het naar buiten. Fig. 19 A en B.

Demonteer de afvoerbuis van het gecondenseerde water door deze naar links te draaien en trek hem naar buiten, Fig. 20. Wees vooral voorzichtig wanneer u de buis naar buiten trekt, want het is mogelijk dat een gedeelte van het water dat erin zit naar buiten vloeit.

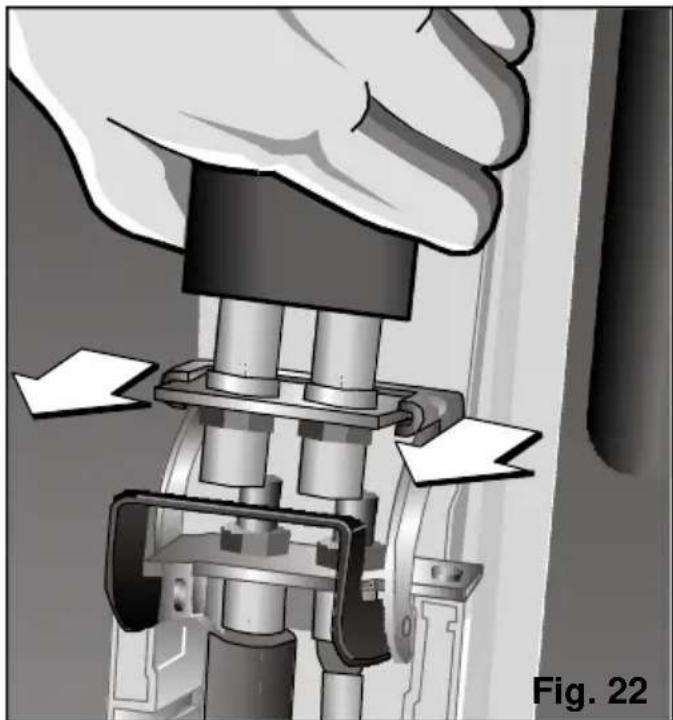

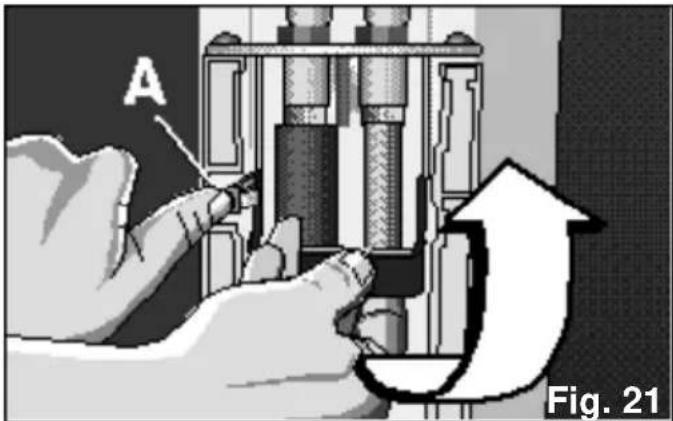

Houd de knip A die de positie van het hendel verzekert, ingedrukt. Trek eraan naar boven, (pas op voor impuls van het hendel) en verzeker u ervan dat deze op de maximale hoogte staat, Figuur 21.

Verwijder de buis door eraan naar buiten te trekken. Figuur 22.

Als de interne en de externe unit voor een langere tijd uitgeschakeld blijven, bescherm dan het vrije einde van de buis met het daarvoor bestemde beschermkapje (zie figuur 23) om te voorkomen dat er stof en vuil in komt.

Voorbereiding van het apparaat voor het gebruik

Wanneer u beide gedeelten weer opnieuw met elkaar gaat verbinden, raden wij u ook aan het geheel goed schoon te maken met een schone en droge doek om zo het vuil dat in de verbinding van de interne unit opgehoopt is te verwijderen.

Let op!

Wij raden u aan de buis van de interne unit niet langer dan een dag uitgeschakeld te laten, om te voorkomen dat er koelmiddel verloren gaat. Zet nooit de interne unit aan als deze niet aan de externe unit verbonden is.

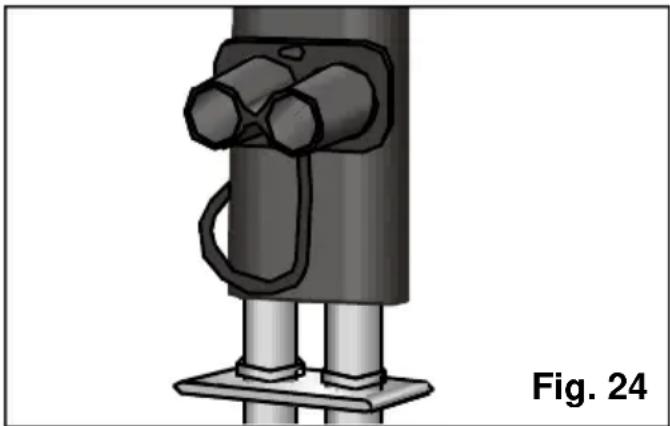

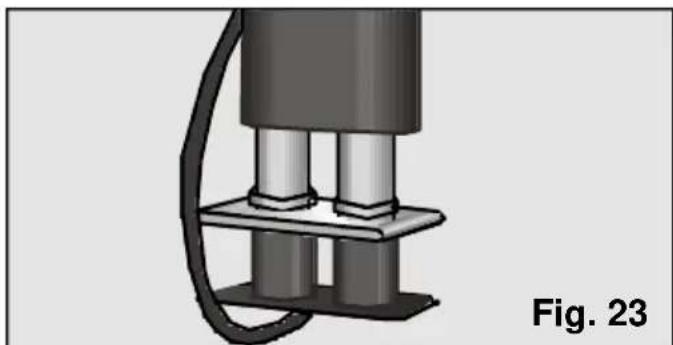

Verbinding van de flexibele slang aan de interne unit.

Monteer de flexibele slang weer in de interne unit, waarbij u op dezelfde wijze te werk gaat als hierboven beschreven is, maar in de tegengestelde volgorde.

Als u het vrije einde van de buis met het beschermkapje bedekt heeft, moet dat verwijderd worden en opnieuw geplaatst worden zoals te zien is op figuur 24, voor u het geheel weer in de interne unit plaatst.

Fig. 24

Let op!

De slang kan maar op een enkele positie gemonteerd worden.

Zorg ervoor dat het hendel goed vast zit met het veiligheidstongetje A, fig. 21. Alleen op die manier is de verbinding goed verlopen.

Zorg er ook voor dat de elektrische verbinding bedekt is met het dekseltje en de desbetreffende schroef of bout. Fig. 19.

Verzeker u ervan dat de watertoevoerbuis goed geplaatst is om te voorkomen dat er water uitloopt dat de steunoppervlakte nat zou maken. Ga daarvoor te werk op de tegenovergestelde wijze als die aangegeven in figuur 20.

Het navigatieconcept

Het navigatieconcept van het apparaat is gebaseerd op het gebruik van de toetsen "up" en "down" (naar boven en naar beneden) om zich over het scherm te bewegen. De toetsen "+" en "-" (rechts en links) maken het ons mogelijk

naar rechts en naar links te bewegen binnen de gekozen rechthoek. Deze rechthoek geeft de gekozen functie aan waarmee wij kunnen werken. Om het navigatieconcept beter te begrijpen, zien wij hierna een voorbeeld.

Toetsen up en down

De toetsen "up" en "down" maken het ons mogelijk om naar boven en naar beneden te bewegen over het scherm.

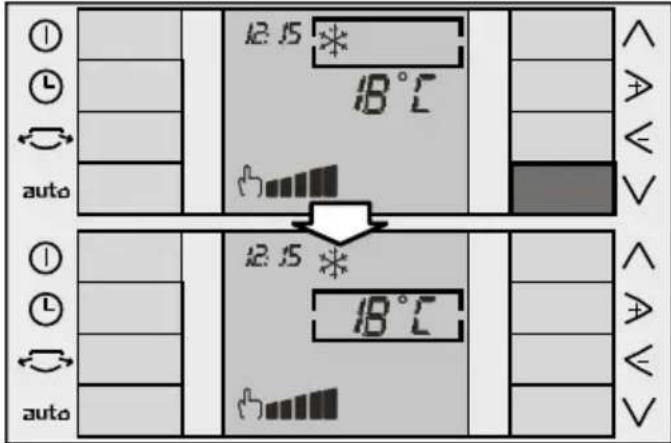

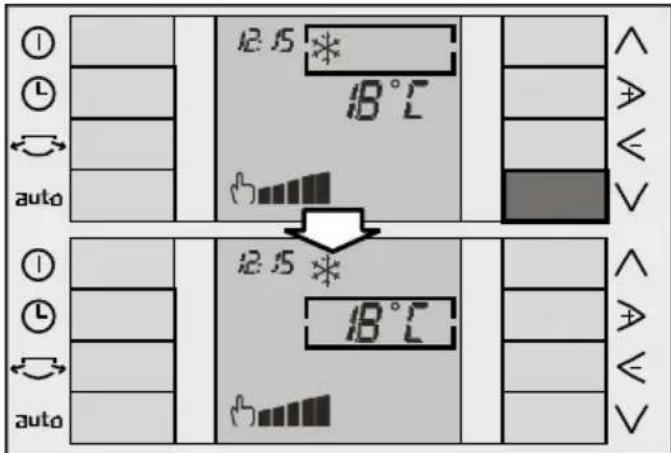

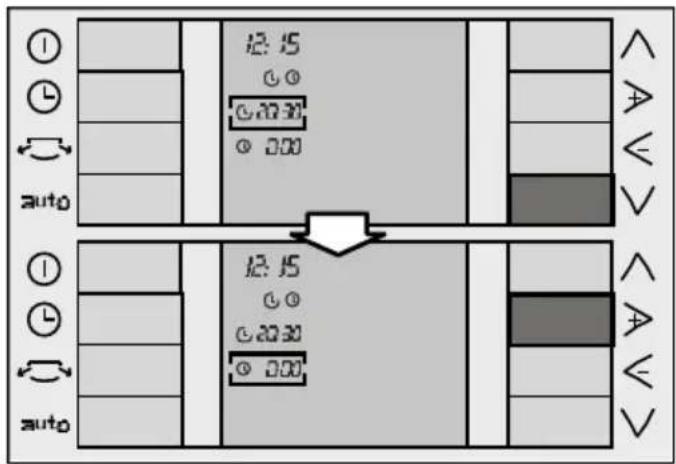

Toets "down":

Wij gaan ervan uit dat de beginsituatie is zoals te zien is in het eerste figuur (de rechthoek bevindt zich op de optie werkwijze). Als wij op de toets drukken, beweegt de rechthoek zich naar beneden naar de functie "keuze temperatuur". Drukken wij opnieuw op de toets "down", dan gaat de selectierechthoek naar beneden tot op de functie "keuze snugheid".

Het navigatieconcept

Als wij op de toets drukken, gaat de selectierechthoek naar beneden tot op de functie "Keuze snugheid".

Het gebruik van de toets is precies hetzelfde als die van de toets ; de rechthoek verplaatst zich nu alleen maar naar boven.

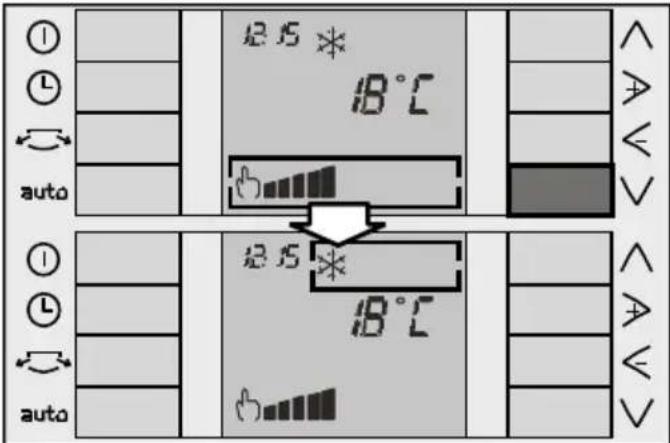

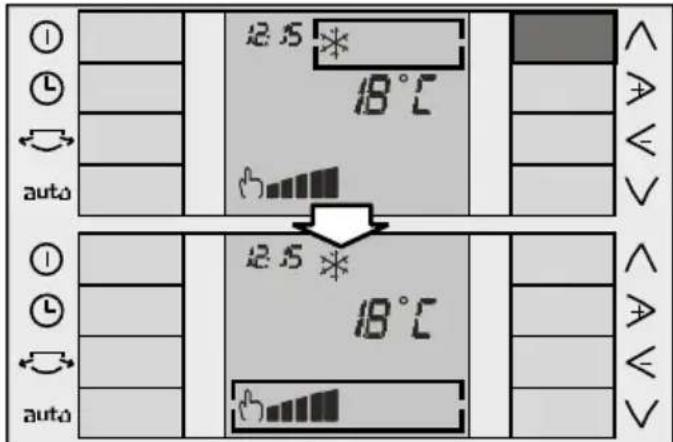

Cyclische werking:

Het gebruik van beide toetsen is cyclisch. Dat wil zeggen: als wij ons op de onderkant van het scherm bevinden en wij drukken opnieuw op de toets , dan verplaatst de rechthoek zich naar de bovenkant van het scherm. Op dezelfde wijze, als wij ons boven aan het scherm bevinden en wij drukken op de toets , dan verplaatst de keuzerechthoek zich naar de onderkant van het scherm.

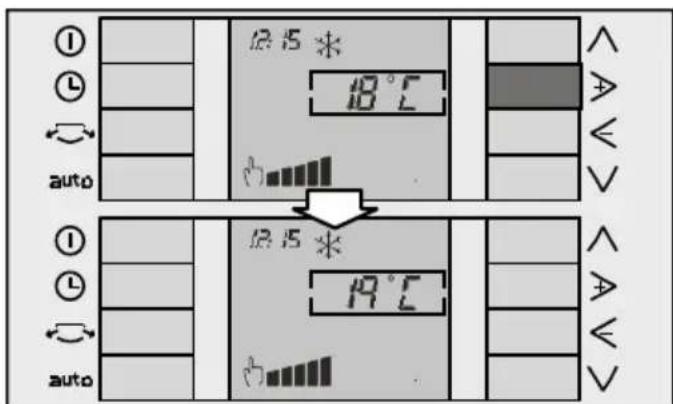

Toetsen + en -

De toetsen "+" en "-" maken het ons mogelijk om ons naar rechts en naar links te verplaatsen binnen de keuzerechthoek. Als de gekozen functie die van de temperatuur is, kunnen wij met de toetsen de temperatuur verhogen of verminderen, zoals te zien is in het volgende voorbeeld:

Gebruiksaanwijzing

Voorbereiding van het apparaat voor u het gaat gebruiken.

Controleer dat de buis, de elektrische aansluiting en de waterslang goed aangesloten zijn op de interne unit en dat de doppen N, Fig.1 en C, Fig.2, goed op de hiervoor bestemde plaats zitten om te voorkomen dat er water kan lekken dat de steunoppervlakte nat zou maken.

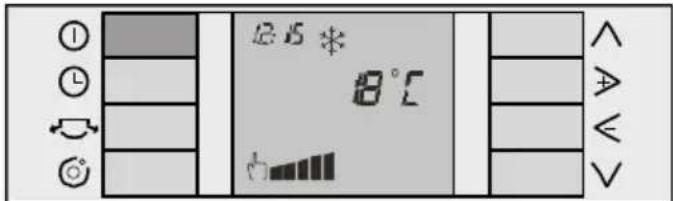

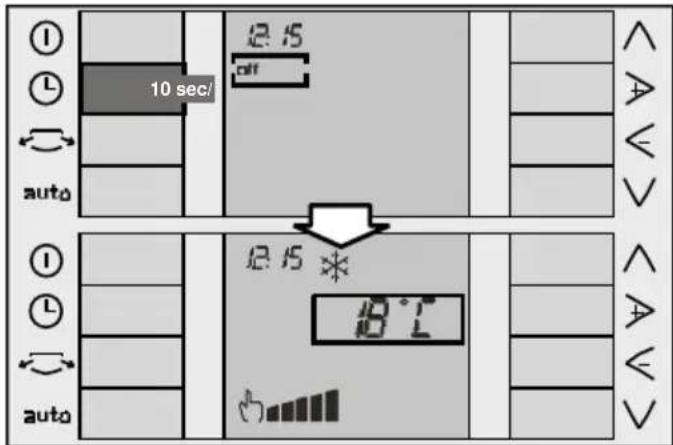

Aanzetten en uitzetten van het apparaat.

Nadat u zich ervan verzekerd heeft dat het apparaat aangesloten is op het elektrische net, zet u het aan door te drukken op de toets ①.

Keuze van de functie waarin het apparaat gaat werken

In uw apparaat kunt u elk van de functies kiezen die hierna beschreven worden:

luchtbehandeling.

ontvochtiging.

reiniging.

Plaats de keuzerechthoek op het menu "Werkwijze" met de toetsen ∧ en ∨ (zie Navigatie Concept: Toetsen ∧ en ∨).

Door middel van de toetsen → en ← verplaatsen wij ons over het scherm en kiezen de gewenste functie (zie "Navigatie Concept" Toetsen → en ←).

Functie luchtbehandeling

Hier verlaagt het apparaat de temperatuur totdat het de door de gebruiker gekozen temperatuur heeft bereikt. Tegelijkertijd worden de lucht in de ruimte ontvochtigd en gereinigd, waardoor een aangenaam milieu wordt gecreëerd.

Hiervoor doet u het volgende:

Controleer dat de buis, de elektrische aansluiting en de waterslang goed zijn aangesloten op de interne unit.

Controleer of de doppen N, Fig. 1 en C, Fig. 2, goed op de daarvoor bestemde

plaatsen zitten om te voorkomen dat er water kan lekken dat de steunoppervlakte nat zou maken.

Sluit het apparaat aan door te drukken op de toets ①.

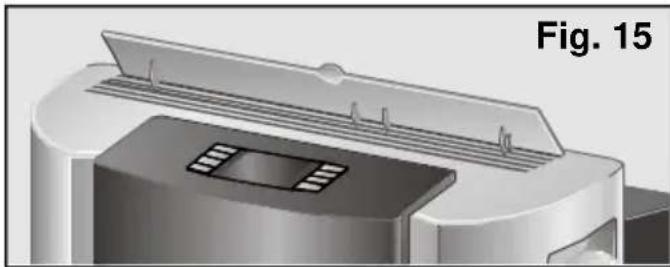

Til de luchtoriëntatieklep op die zich aan de bovenkant bevindt (figuur 25) en als u dat wilt opent u de zijdelingse kleppen A en L, Fig. 1 (zie de paragraaf "Zijdelingse kleppen"), voor een betere distributie van de lucht in de kamer. Wij raden u aan deze openingen voor de afvoer van de lucht geheel open of dicht te laten, om vervelende geluiden te vermijden. Kies de functie luchtbehandeling * (zie paragraaf "Keuze van de modaliteit waarin het apparaat werkt"). Kies de gewenste temperatuur (zie paragraaf "Keuze van de temperatuur"). Als het apparaat automatisch afslaat omdat de gekozen temperatuur in de kamer is bereikt, moet men wachten tot de temperatuur in de omgeving 2 tot 3°C is gestegen, voordat het apparaat weer in werking treedt. Tenslotte moet u controleren dat de flexibele buis niet ingedrukt of vast zit, dat het verschil in hoogte tussen de units niet meer dan 1,5 m is (Fig. 11) en dat de externe unit zich niet op een lager niveau bevindt dan de interne unit, Fig. 12. Kies de snelheidsfunctie (zie de paragraaf "Keuze van snelheden").

Gewoonlijk verdampt het gecondenseerde water via de externe unit. Als de hoeveelheid water zo groot is dat deze niet volledig naar buiten afgevoerd kan worden, zal het water zich ophopen op de basis van de externe unit, wat spatten kan opleveren. Dit is normaal en u hoeft zich daar geen zorgen over te maken. Het is voldoende dat u een bakje zet onder het

mondstuk C Fig. 2, en het opgehoopte water weggooit.

Als het water dat zich ophoopt in het depot Q, Fig. 1, een bepaald niveau bereikt, zult u een fluittoon horen gedurende twee seconden en verschijnt op het scherm het symbool depot vol, wat aanduidt dat u het depot leeg moet maken. In dat geval staat het apparaat stil. U haalt het uittrekbare depot voorzichtig uit het apparaat en leegt het op de dichtstbijzijnde geschikte plaats.

Let op!

Wanneer u het apparaat opnieuw aanzet, vergeet dan niet het depot weer goed op zijn plaats vast te zetten. Als u dit niet doet, verdwijnt het symbool depot leeg niet van het scherm en doet het apparaat het niet.

Vergeet niet dat het apparaat, nadat het afgezet was, ongeveer drie minuten nodig heeft om weer aan het werk te gaan. Dit is de tijd die nodig is om de correcte werking van het apparaat te garanderen.

Functie ontvochtiging

In deze functie vermindert het apparaat het vocht dat zich in de lucht van de omgeving bevindt. Tevens reinigt het de lucht in de omgeving en zorgt zo voor een aangenaam milieu.

Verzeker u ervan dat er geen water in de externe unit is door de dop C van Fig. 2 weg te halen. Breng de dop weer op zijn plaats nadat u het water verwijderd hebt. Daarna verplaatst u de interne en externe unit naar de ruimte die u wilt ontvochten. Zie voorwaarden voor het transport. Doe de stekker in het stopcontact. Til de luchtoriëntatieklep op en als u dat wilt, A. Fig. 1 opent u ook de kleppen L, Fig. 1 (zie paragraaf "Zijdelingse kleppen").

Er bestaan twee mogelijkheden om het gecondenseerde water te lozen, met behulp van het uittrekbare depot Q, fig. 1 en continu.

Ontvochten via het uittrekbare depot:

• Verifieer dat het depot goed op zijn plaats staat (als dit niet het geval is, zal het symbool op het scherm u waarschuwen) zoals ook de dop C, Fig. 2 om te voorkomen dat het water naar buiten kan lopen en zo de steunoppervlakte nat zou maken. Kies de functie ontvochtiging (zie paragraaf "Keuze van werkwijze").
• Kies een snelheid (zie paragraaf "Keuze van snelheden").
• Het niveau van het in het depot opgehoopte water gaat stijgen. Zodra het het maximale niveau haalt, hoort u gedurende ongeveer twee seconden een fluittoon en verschijnt op het scherm het symbool .
• Verwijder het depot en loos het water voorzichtig op de dichtstbijzijnde daarvoor geschikte plaats.

Continu ontvochten

• Plaats een bakje onder het uiteinde van de buis O, Fig. 1 waar het gecondenseerde water opgevangen of afgevoerd kan worden, op een daarvoor geschikte plaats.
• Verwijder de dop N, Fig. 1. In deze werkwijze slaat het apparaat niet af. Ook waarschuwt het niet door middel van een fluittoon of het symbool wanneer het depot leeg is.
• Kies de functie ontvochtiging (zie paragraaf "Keuze van de werkwijze").
• Kies een werksnelheid (zie paragraaf "Keuze van de snelheden").

Waarschuwing

De hoeveelheid ontvochtigd water kan veranderen, afhankelijk van de omstandigheden in de omgeving. (Zie "Technische Gegevens").

De temperatuur verschijnt niet op het scherm bij de werkwijze continu ontvochtigen, zodat hier de temperatuur niet gekozen of veranderd kan worden.

Let op!

Wanneer u van werkwijze verandert, vergeet dan niet de dop N, Fig. 1 op zijn plaats te zetten. Doet u dit niet, dan zal het water weglopen zodra u het apparaat aanzet.

Denk er altijd aan dat de temperatuur van de omgeving 18°C of hoger moet zijn voordat het apparaat gaat werken.

Bij deze werkwijze wordt de temperatuur van de kamer iets hoger.

Functie reiniging

Bij deze werkwijze circuleert de lucht in de kamer (luchten) en gaat door een filtersysteem.

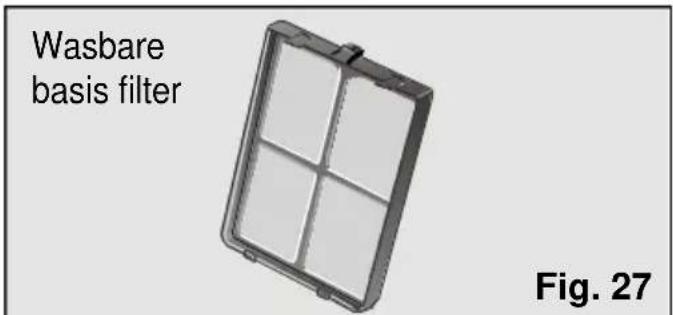

Het apparaat beschikt over een basisfilter (al geïnstalleerd in het apparaat) en een dubbel actieve filter die door de gebruiker in het apparaat geïnstalleerd moet worden (zie paragraaf "Installatie van de reinigingsfilter") om het volgende te voorkomen:

• Onaangename luchtjes en rook.
• Stuifmeel, bacteriën en stof.
• Sluit het apparaat aan op het elektrische net.
• Til de oriëntatieklep A, Fig.1 op en als u dat wilt, open de zijdelingse kleppen L, Fig.1 (zie paragraaf "Zijdelingse Kleppen")
• Kies de werkwijze reiniging 品 (zie paragraaf "Keuze van de werkwijze").
• Kies een snelheid (zie de paragraaf "Keuze van de snelheden").

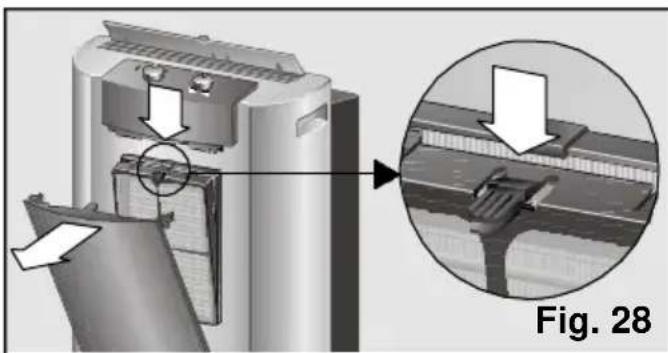

• De installatie van de reinigingsfilters is vooral aangeduid voor de werkwijzen ontvochtiging en reiniging van de lucht. Zo krijgt u een grotere doelmatigheid.

Keuze van de temperatuur

Deze functie is alleen mogelijk in de werkwijze luchtbehandeling. Plaats de rechthoek op het menu keuze van de temperatuur (zie toetsen ∧ en ∨). Met behulp van de toetsen ▷ en ≤ kiest u de gewenste temperatuur. (Zie toetsen ▷ en ≤).

Door te drukken op de toets ⇢ stijgt de temperatuur, drukken op de toets < doet de temperatuur dalen.

U kunt de temperatuur kiezen tussen 18°C en 30°C en wel met stapjes van 1°C. Als u de toets ingedrukt houdt, verandert de temperatuur sneller.

Keuze van de snelheden

Bij uw apparaat kunt u kiezen tussen een automatische snelheid (auto) en twee met de hand bediende snelheden.

Afhankelijk van de condities in de kamer en de door de gebruiker gekozen temperatuur, werkt de automatische snelheid tussen de werkwijzen maximum en geruisloos.

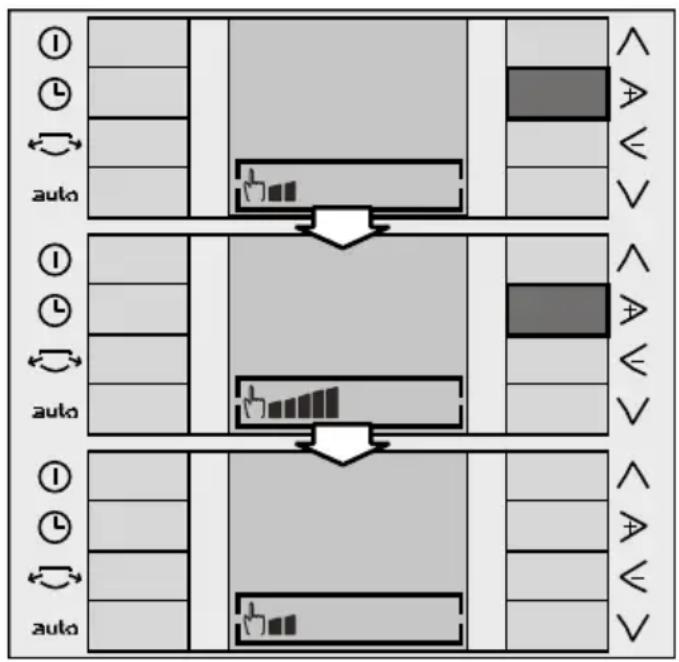

Met de hand bediende snelheden:

Plaats de rechthoek op het menu van de snelheden (zie toetsen en ) tot de gewenste temperatuur bereikt is. (Zie toetsen en ).

Op het scherm verschijnt het symbool met de hand bediend, gevolgd door de laatst gekozen snelheid. Om de snelheid te veranderen tussen maximum en geruisloos drukt u op de toetsen en <.

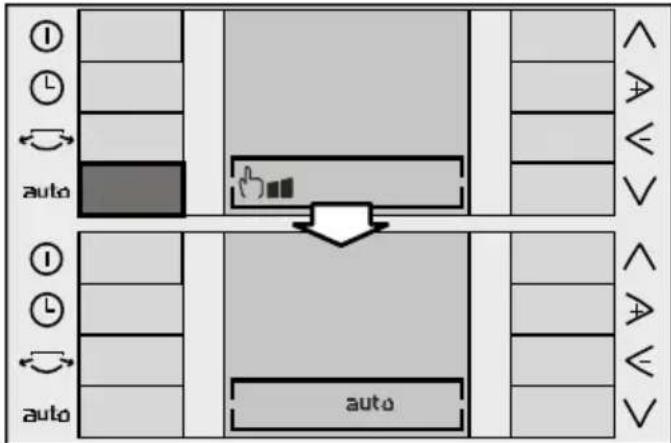

Automatische snelheid:

Om het apparaat met deze snelheid te laten werken is het voldoende om op de toets "auto" te drukken die zich op het bedieningspaneel bevindt. In dit geval verdwijnt het symbool met de hand bediend van het scherm en komt het symbool auto te zien.

Om de automatische snelheid uit te schakelen drukt u weer de toets auto in. Het symbool auto verdwijnt dan en het apparaat gaat weer werken met de met de hand bediende snelheid die in de eerste plaats gekozen was.

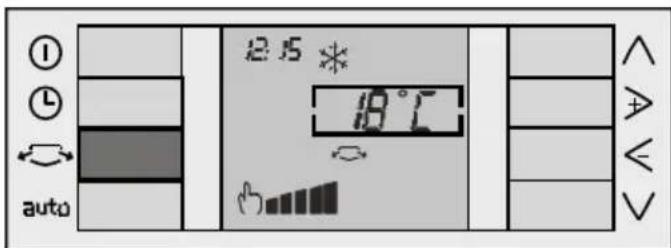

Zijdelingse kleppen

Uw apparaat beschikt aan de zijkanten over klepjes die u ook nog kunt gebruiken voor een betere distributie van de lucht.

Door te drukken op de toets zijdelingse klepjes gaan deze open en begint hun functie. Op het scherm ziet u het desbetreffende symbool. Voor het sluiten van deze kleppen drukt u weer op dezelfde toets, het symbool verdwijnt van het scherm en de kleppen gaan dicht.

Deze prestatie kan gebruikt worden bij alle werkwijzen: luchtbehandeling, ontvochtiging en reiniging.

Wanneer u het apparaat uitschakelt en op de toets ① drukt, gaan de zijdelingse kleppen automatisch dicht.

Als de kleppen open waren toen u het apparaat uitschakelde, zullen ze ook weer open gaan als u het apparaat de volgende keer aanzet.

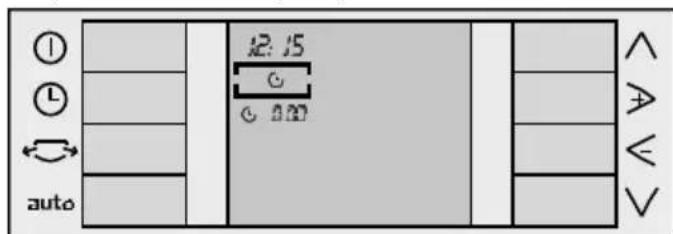

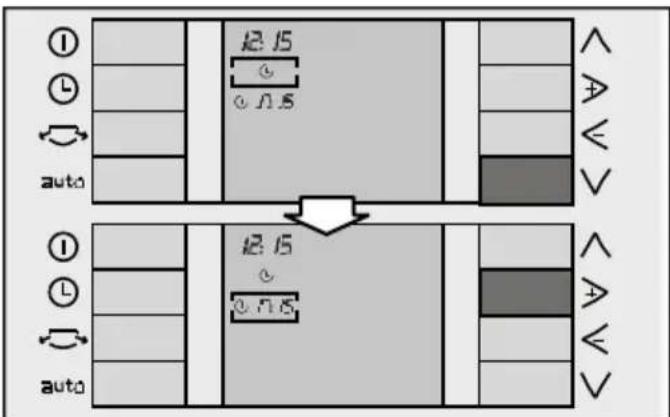

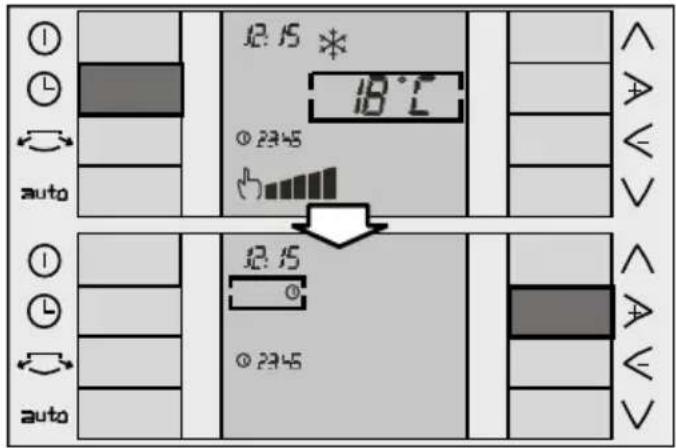

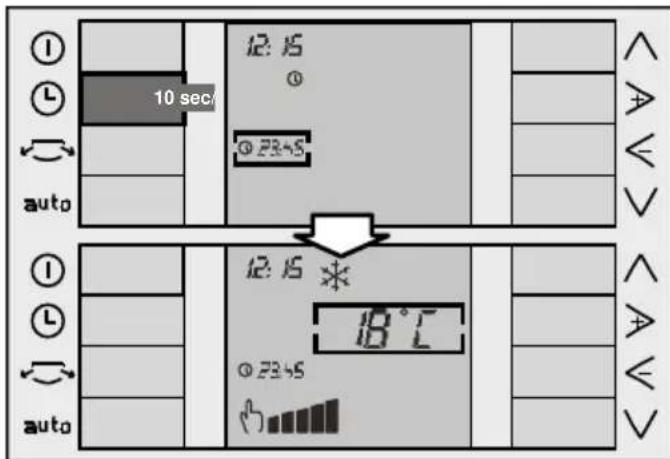

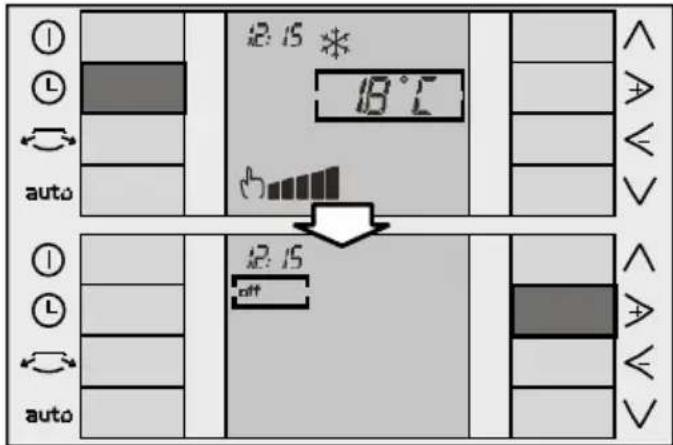

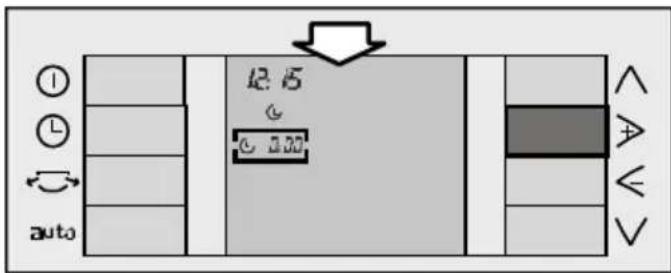

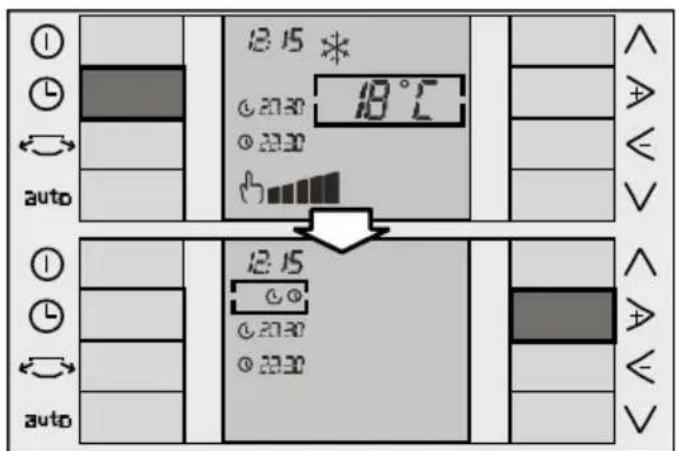

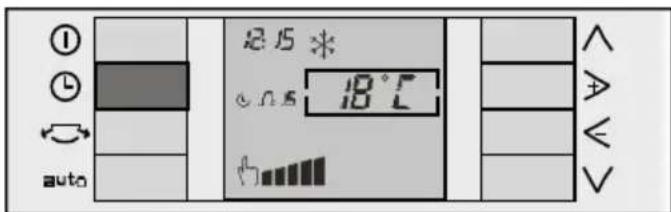

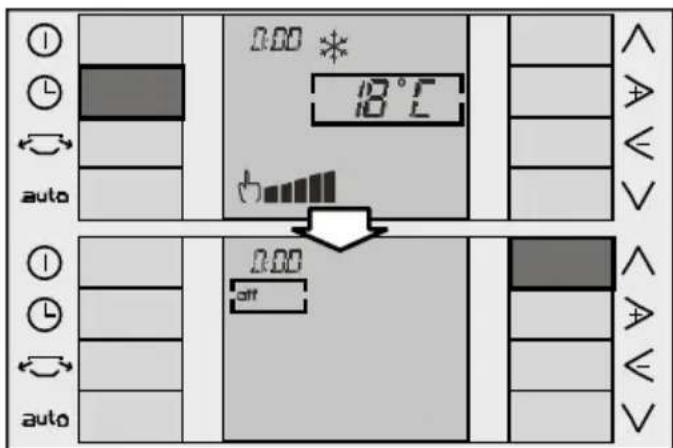

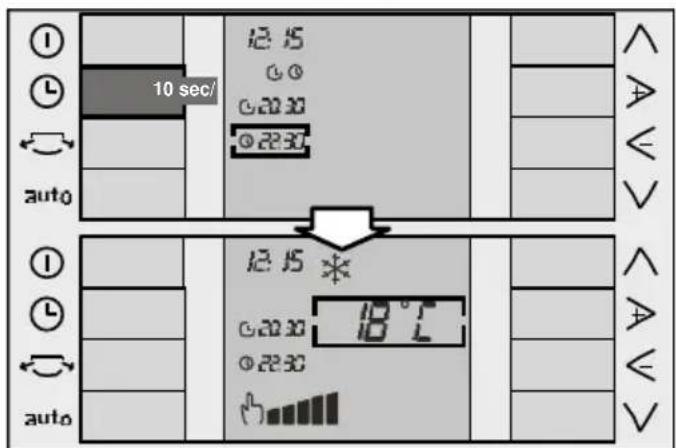

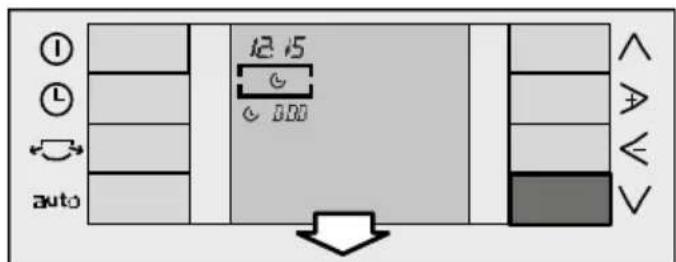

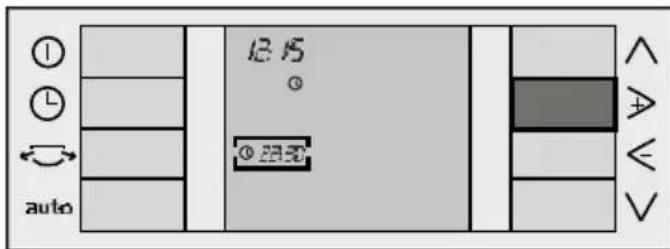

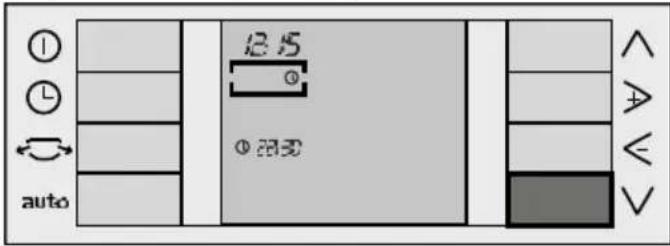

Het apparaat op de juiste tijd zetten/programmeren van de tijdopnemer.

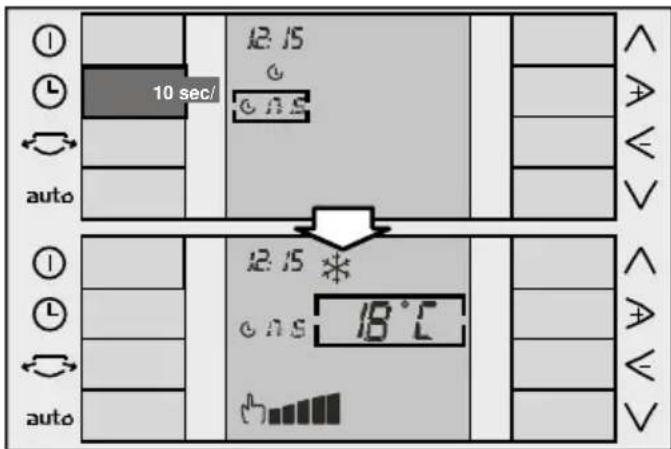

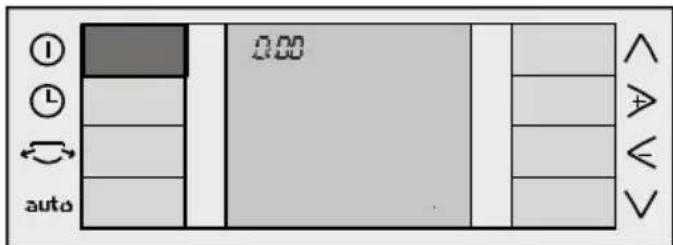

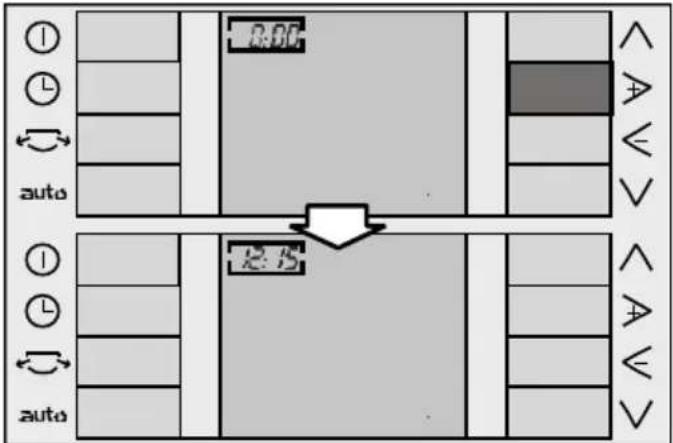

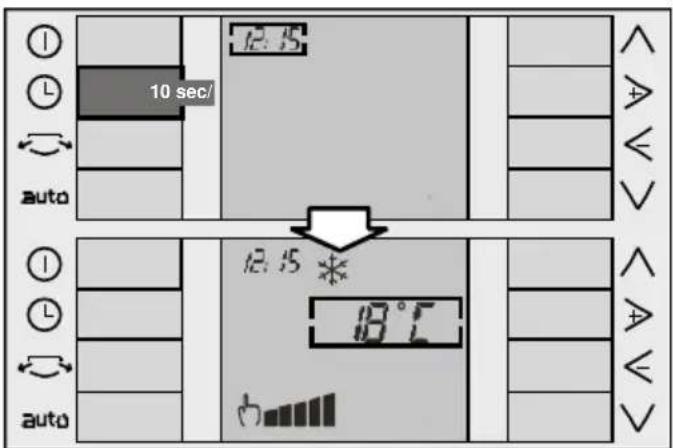

Op de juiste tijd zetten

De eerste keer dat het apparaat aan het elektrische net geschakeld wordt, verschijnt de tijd (in formaat 24 uur) rechts boven op het scherm. Standaard verschijnt hier flitsend 0.00 uur. Om de juiste tijd te programmeren moet u eerst het apparaat aanzetten door te drukken op de toets. In geval gedurende de programmering het apparaat meer dan 10 seconden nodig heeft om de volgende handeling uit te voeren, zal het scherm automatisch teruggaan naar het hoofdmenu en zal men de functies die standaard bij het verlaten van de fabriek geprogrammeerd waren of, in het geval dat het niet de eerste keer is dat u de tijdopnemer programmeert, de laatste functies die u gebruikt had.

Druk de toets in. De rechthoek verschijnt op het menu tijdopnemer met de laatste gekozen functie (standaard verschijnt de functie "Off").

Gebruiksaanwijzing

Door de toets in te drukken gaat de rechthoek naar de functie tijd. Deze kunt u veranderen met behulp van de toetsen en <. Elke keer dat u deze toetsen indrukt verandert de tijd met een minuut. Houdt u de toets ingedrukt, dan gaan de minuten veel sneller om.

Door de toets in te drukken of na 10 seconden zonder op een enkele toets te drukken, worden de tijd in het geheugen van het apparaat vastgelegd en gaat het scherm terug naar het hoofdmenu.

Programmeren van de tijdopnemer

Om de uren van aan- en afzetten te programmeren is het noodzakelijk dat het apparaat aan staat en bovendien gelijk gezet is.

Druk de toets in om u door het menu tijdopnemer te kunnen bewegen. Door de toets ^+ in te drukken kan het menu tijdopnemer de verschillende functies van uw apparaat programmeren. Het gaat hier om de volgende functies:

• "Off" ①. apparaat niet geprogrammeerd. "Start": tijd waarop het apparaat in werking gesteld wordt. "Start"/"Stop": programmeren van het moment dat het apparaat gaat werken en weer afgezet wordt. "Stop": programmeren van het moment waarop het apparaat stop gezet wordt.

Programmeren van de aansluiting op "Start"

Druk de toets in om het pijltje op het menu tijdopnemer te plaatsen.

Kies met de toetsen de functie (zie toetsen).

Met de toets (zie toetsen "up" en "down") daalt het pijltje naar het menu tijd van starten. Als u eenmaal daar bent, verandert u de tijd met behulp van de toetsen tot u de gewenste tijd geprogrammeerd heeft.

Gebruiksaanwijzing

Deze verandering gebeurt in stappen van 15 minuten. Om het tijdstip van starten te memoriseren drukt u de toets in of wacht u 10 seconden zonder een enkele toets in te drukken. Op het scherm verschijnt het tijdstip dat u geprogrammeerd heeft naast het desbetreffende symbool (in dit geval het symbool) en de vastgestelde functies.

Programmeren van inwerkingstelling en uitschakelen "Start" / "Stop"

Druk de toets in om het pijltje op het menu tijdopnemer te zetten. Standaard verschijnt de laatst geprogrammeerde functie.

Kies met de toetsen de functie (zie toetsen). Met de toets gaat het pijltje naar het menu tijd van inwerkingstelling. Zodra u daar bent verandert u met de toetsen de geprogrammeerde tijd tot u het gewenste tijdstip gevonden heeft.

Door opnieuw de toets in te drukken gaat het pijltje naar het menu tijdopnemer. Met de toetsen kiezen wij de functie (zie toetsen).

Met de toets verplaatsen wij het pijltje tot het op het menu tijd van uitschakelen staat. Met behulp van de toetsen verandert u het tijdstip van uitschakelen tot u de juiste gewenste tijd gevonden heeft. Dit gebeurt met stappen van 15 minuten.

Gebruiksaanwijzing

Om het tijdstip van inschakelen/uitschakelen te programmeren drukt u op toets of wacht 10 seconden zonder een toets in te drukken. Op het scherm verschijnt het geprogrammeerde tijdstip.

Programmeren van het uitschakelen van het apparaat "Stop"

Druk de toets in om het pijltje op het menu tijdopnemer te plaatsen. Standaard verschijnt de laatst geprogrammeerde functie.

Kies met de toetsen ▸ en ≤ de functie (zie Toetsen ▸ en ≤).

Met de toets ∨ (zie Toetsen ∧ en ∨) daalt het pijltje maar het menu uitschakelen. Met behulp van de toetsen ▸ en < verandert u nu het tijdstrip van uitschakelen tot u de gewenste tijd gevonden heeft. De tijd verandert met stappen van 15 minuten.

• Om dit tijdstip te memoriseren drukt u de toets in of wacht u 10 seconden zonder een toets in te drukken. Op het scherm verschijnt nu het geprogrammeerde tijdstip.

Afzetten van de tijdopnemer

Druk de toets in, om het pijltje op het menu tijdopnemer te plaatsen. Default verschijnt de laatst geprogrammeerde functie.

Gebruiksaanwijzing

Kies met de toetsen en de functie. De toets indrukken of 10 seconden wachten voldoet om de tijdopnemer uit te schakelen. Op het scherm verschijnt geen geprogrammeerd tijdstip.

De in de tijdopnemer geprogrammeerde waarden en functies blijven actief, en dagelijks herhalen zich de desbetreffende handelingen in overeenstemming met de vastgelegde tijdstippen, zolang die niet uitgeschakeld of gewijzigd worden, zoals hiervoor besproken is.

Reiniging en Onderhoud

Reiniging van het apparaat

Voor de veiligheid raden wij u aan het snoer van het apparaat uit het stopcontact te halen, voordat u het apparaat gaat schoonmaken. U kunt het apparaat schoonmaken met een doekje of spons, lauw water en een zacht reinigingsmiddel. Gebruik nooit heet water (warmer dan 40°C), bleekwater, wasbenzine, zuren, schuursponzen, borstels of schuurmiddelen en voorkom dat er water in het apparaat komt. Maak het apparaat niet schoon met een waterslang of met lucht onder druk.

Schoonmaken en verwisselen van de reinigingsfilters

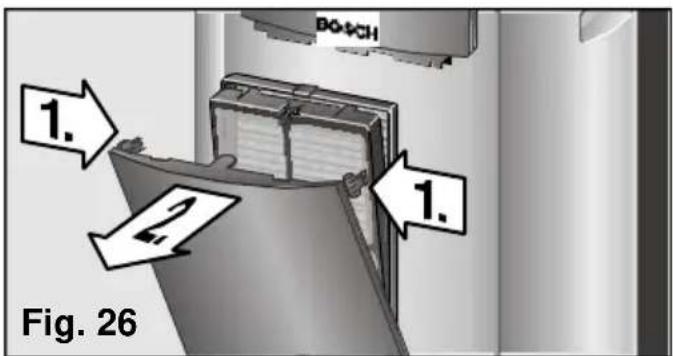

Om de voordeur van het apparaat te openen (het is niet nodig de deur te verwijderen) is het voldoende om op de clips aan de zijkant te drukken (Fig. 26, 1.) en naar voren te trekken, (Fig. 26, 2.). Het deurtje beschikt over een maximum punt tot waar u de deur kan openen zonder dat deze valt.

Alle modellen beschikken over een basis filter die na verloop van tijd gereinigd moet worden, Fig. 27. Hiervoor hoeft u alleen op de clip die zich aan de bovenkant bevindt te drukken en de filter uit de houder te halen, Fig. 28. U wast de filter met stromend water, droogt de filter en zet hem weer op zijn plaats terug.

Let op!!!

Doe de basisfilter niet in de vaatwasser. Het plastic materiaal waarvan het gemaakt is, is niet bestendig tegen de hoge temperaturen van de programma's van de vaatwasser en zou na enige tijd vervormd raken en kunnen breken.

Deze modellen hebben ook een reinigingsfilter (dubbel actief) die door de gebruiker geïnstalleerd moet worden. (Zie paragraaf "Installatie van de reinigingsfilter (dubbel actief)") Deze reinigingsfilter garandeert een betere kwaliteit van het filtreren van de lucht die via uw apparaat door de kamer in omloop is.

De aanwezigheid van de reinigingsfilter beperkt enigszins de capaciteit tot afkoelen van het apparaat. Vooral als de filter verzadigd of verouderd is, raden wij u aan deze minstens een keer per jaar te controleren en te vervangen of wanneer op het scherm het symbool "filter vervangen" verschijnt. U kunt deze onderdelen kopen bij de Officiële Dienst van de Fabrikant of bij de geautoriseerde dealers. (Zie paragraaf "Beschrijving van de onderdelen")

Als de filter eenmaal vervangen is, en om het symbool van het scherm te verwijderen, drukt u tegelijkertijd op de toetsen ^+ en - . Op dit moment verdwijnt het symbool van het scherm, wat aanduidt dat de filter weer operationeel is.

Installatie van de dubbel actieve filter.

• Verifieer of de reinigingsfilter goed geplaatst is in het positie-element, is dit niet zo, installeer het dan zoals te zien is in fig. 29. De donkere kant van de filter moet zo geplaatst worden dat deze in contact is met het positie-element.

• Verwijder de basisfilter van het apparaat. Figuur 28.
• Plaats de dubbel actieve filter en het positie-element in de basisfilter, zoals te zien is in figuur 30, waarbij u op de eerste plaats in de onderste veertjes moet duwen.

• Plaats dit element nu in het apparaat waarbij de onderste veertjes in de gaatjes van de voorkant van het apparaat geplaatst moeten worden. U drukt hierbij op de bovenste clip totdat u een "klik" hoort. Dit betekent dat het element goed geplaatst is.
• Door de voordeur van het apparaat te sluiten.

Let op!

Om een goede werking van het apparaat te verzekeren, moet u alleen een set filters op de steunplaatsen gebruiken.

Opmerking

Om het schoonmaken of vervangen van de filters gemakkelijker te maken, is het ook mogelijk de voordeur van het apparaat weg te halen.

Hiervoor is het voldoende de deur open te maken tot aan de eerste veiligheidslimiet (de deur blijft open staan met een lichte helling; Figuur 26) en er flink aan te trekken. Om de deur weer op zijn plaats te zetten, moeten de veertjes aan de benedenkant van de deur overeenkomen met de openingen in de behuizing van het apparaat tot aan de grens van de clips in de behuizing.

Voorwaarden voor het opbergen

Aan het einde van elk seizoen en om het apparaat zo weinig mogelijk ruimte te laten innemen, moet u beide units met elkaar verbinden. Zie de paragraaf "Voorwaarden voor het vervoer".

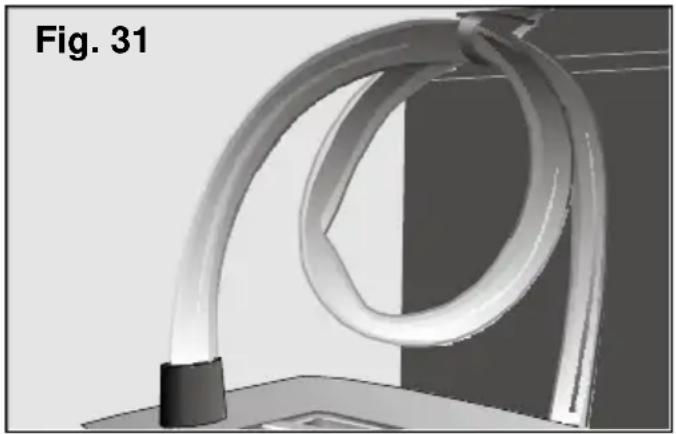

De slang moet goed opgerold worden en u zet hem vast met de klem B, Fig. 1. Fig. 31.

Voordat u het apparaat weer gaat gebruiken aan het begin van het seizoen:

Maak de basisfilter schoon en zo nodig vervangt u de reinigingsfilter door een nieuwe. Daarna maakt u de oriëntatiekleppen aan de boven- en zijkant schoon, zodat er geen vuil of stof in zit. Trek de slang voorzichtig recht (zie de paragraaf Belangrijke Opmerkingen).

Overwegingen die u het beste aan de Technische Dienst kunt overlaten

Algemene werkingscondities

Wat te doen als ... ?

... het apparaat niet werkt ...

• Verifieer dat de stekker in het stopcontact zit. □ Controleer of er elektriciteit is en dat er geen zekering is doorgeslagen. Stel de thermostaat af op de laagste temperatuur. ... het apparaat werkt niet en op het scherm verschijnt het symbool gecondenseerd water depot vol... Plaats de interne unit van het apparaat op een horizontale oppervlakte. Als het symbool niet van het scherm verdwijnt, leeg dan het waterdepot. (Zie voor de instructie "Luchtbehandeling"). □ Controleer de staat van de flexibele buis. Deze mag niet ingedrukt of vast zitten. Het verschil in hoogte tussen de interne en de externe unit mag niet groter zijn dan 1,5 m.

... het apparaat werkt gedurende enige tijd en slaat daarna af zonder dat in de kamer de gekozen temperatuur bereikt is ...

Verzeker u ervan dat de toe- en afvoer van de lucht niet verstopt is. □ Als de temperatuur buiten hoger is dan 43 °C, kan het apparaat gedurende enige tijd automatisch afslaan, waarna het weer opnieuw op gang zal komen. Als de temperatuur binnen en/of buiten de kamer lager is dan 20 °C, kan het apparaat gedurende een korte periode afslaan, om de vorming van ijs of ijzel op de verdamper te voorkomen. Verifieer dat het mechanisme voor verbinding van de beide units goed geïnstalleerd is.

Overwegingen die u het beste aan de Technische Dienst kunt overlaten

... het apparaat koelt niet voldoende ...

□ Controleer dat de opening in het raam of de deur zo klein mogelijk is (zodat er zo weinig mogelijk lucht van buiten naar binnenkomt). Dit is vooral belangrijk als u de flexibele buis zo geïnstalleerd heeft dat de deur of het raam open moet blijven staan. Verifieer de staat van de flexibele buis. Deze mag niet vast of krom zitten. Sluit de rolluiken om de straling van de zon zo laag mogelijk te houden.

Het apparaat staat aan, maar de compressor doet het niet.

De temperatuur in de kamer moet hoger zijn dan 18°C, zodat het apparaat kan werken in de modus ontvochtiging en luchtbehandeling. De kamer heeft de gekozen temperatuur al bereikt. Als u, nadat het apparaat een tijd gewerkt heeft, het uitzet en onmiddellijk daarna weer aanzet, zal de compressor enige tijd nodig hebben om weer op gang te komen. Dit is om de correcte werking van het apparaat te garanderen.

Er lekt water UIT de externe unit.

Kijk na of de externe unit goed horizontaal staat. Verifieer dat de externe unit niet lager staat dan de interne unit. Kijk na of de sluitdop goed gemonteerd is.

Er is water te zien in de oriëntatiekleppen van de lucht, bovenaan of aan de zijkant of op de plaats waar de basisfilter geplaatst is.

Hierom hoeft u zich geen zorgen te maken, dit heeft te maken met de normale werking van het apparaat. ... op het scherm verschijnt het symbool storing. Neem contact op met de geautoriseerde dealer, met de klantenservice, of met het netwerk van de Technische Dienst van de Fabrikant.

Algemene overwegingen over het geluidsniveau

Het apparaat maakt te veel lawaai.

Wij maken verschil tussen twee soorten geluid: het geluid dat het gevolg is van de normale werking van het apparaat en het geluid dat gemakkelijk te verhelpen is. Hierna beschrijven wij enkele van deze mogelijke geluiden, om ze beter te leren herkennen.

Geheel normale geluiden

Als u een cyclisch geluid hoort van water, een geborrel, is dit te wijten aan de werking van de pomp die het water opnieuw circuleert om de potentie van het apparaat te verhogen.

Als u een geluid hoort dat op een zacht gemurmel lijkt, is dat te wijten aan het werken van de compressor; dit geluid is onvermijdelijk.

Hoort u een zacht gefluit, dan is dit te danken aan het geluid dat het koelmiddel maakt wanneer het door de dunne buizen van het apparaat vloeit zodra de compressor gaat werken.

Overwegingen die u het bezoek aan de Technische Dienst kunnen besparen

Een kort geluid in de vorm van een "klik" is te wijten aan het aan- of uitschakelen van de pomp of wanneer de elektronica aan- of uitgeschakeld wordt.

Geluiden die gemakkelijk te verhelpen zijn

Controleer of de toe- en afvoer van de lucht in het apparaat volkomen vrij en schoon is. Ga na of het apparaat in direct contact staat met meubels of andere huishoudelijke apparaten in de buurt, om te voorkomen dat de afvoer van de lucht direct op deze voorwerpen gericht is, wat meer geruis op kan leveren. Als u een onaangenaam geluid hoort dat uit de zijkant van de interne unit komt, is dit te wijten aan het feit dat de zijdelingse oriëntatiekleppen enigszins open staan. Doe ze helemaal open of helemaal dicht.

Voor elke andere reparatie moet u een specialistische technicus inschakelen. Neem hiervoor contact op met de geautoriseerde dealer, met de klantendienst of met de Technische Dienst van de Fabrikant.

Servicedienst / Garantie

Servicedienst

Als het apparaat na inachtneming van het installatievoorschrift en de gebruiksaanwijzing - en vooral van het hoofdstuk "Overwegingen..." - niet functioneert, dan staat de Servicedienst tot uw beschikking.

Als u de hulp van de Servicedienst inroept, geef dan het typenummer (E-nummer) en het serienummer (FD-nummer) op. U vindt deze gegevens op het typeplaatje op het apparaat, zie Fig. 1.

Garantie

Voor het aangeschafte apparaat gelden de garantiebepalingen die door de vertegenwoordiging van de moederorganisatie in het land van aankoop zijn uitgegeven. Eventuele bijzonderheden hierover zal de leverancier, bij wie het apparaat is gekocht, desgevraagd verschaffen.
