Produkttyp	Mobile Split-Klimaanlage (Innen- und Außengerät)
Betriebsmodi	Kühlung, Entfeuchtung, Reinigung
Stromversorgung	220-240 V, 50 Hz, Schutzkontaktstecker, Sicherung 16 A träge
Temperaturbereich (Kühlung)	18 °C bis 30 °C, einstellbar in 1 °C-Schritten
Lüftergeschwindigkeiten	Manuell (maximal, leise) und automatisch
Fassungsvermögen des Wassertanks	Herausnehmbarer Tank (Kapazität nicht angegeben); kontinuierlicher Abfluss möglich
Filter	Waschbarer Grundfilter + Doppelaktiv-Reinigungsfilter (optional)
Timer	Ein-/Ausschaltprogrammierung, Einstellung in 15-Minuten-Schritten
Seitenlamellen	Verstellbar (gesteuerte Öffnung/Schließung)
Display	Bildschirm mit Tastennavigation (oben/unten, links/rechts)
Geräteverbindung	Abnehmbarer Flexibler Schlauch, max. Höhenunterschied 1,5 m
Wartung und Reinigung	Grundfilter mit klarem Wasser reinigen; Reinigungsfilter einmal jährlich oder bei Alarm ersetzen
Sicherheit	Automatische Abschaltung bei vollem Tank; Kindersicherung; Trennung vor Reinigung
Mitgeliefertes Zubehör	Montageplatte, Wanddurchführungszubehör, Spannband
Transport	Integrierte Rollen am Innengerät; Möglichkeit zum Einhängen des Außengeräts

Häufig gestellte Fragen - PAS 0740 BOSCH

Warum schaltet sich das Gerät nicht ein?

Überprüfen Sie, ob der Stecker eingesteckt und die Sicherung nicht durchgebrannt ist. Wenn das Symbol für vollen Tank angezeigt wird, leeren Sie den Wassertank.

Wie leere ich den Kondenswassertank?

Entfernen Sie den herausnehmbaren Tank an der Vorderseite des Innengeräts, gießen Sie das Wasser aus und setzen Sie ihn wieder ein. Ein akustisches Signal zeigt an, dass er voll ist.

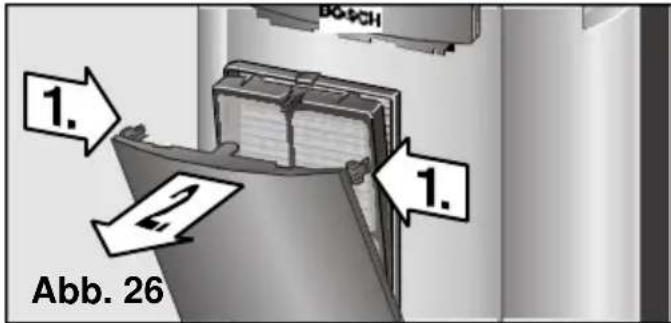

Wie reinige ich die Filter des Geräts?

Trennen Sie das Gerät vom Strom. Öffnen Sie die Fronttür, entfernen Sie den Grundfilter durch Drücken der Klammer, waschen Sie ihn mit lauwarmem Wasser und trocknen Sie ihn. Ersetzen Sie den Reinigungsfilter einmal jährlich.

Wie verwende ich den Entfeuchtungsmodus?

Wählen Sie den Entfeuchtungsmodus auf dem Bildschirm aus. Das Wasser kann über den Tank oder kontinuierlich abgelassen werden, indem Sie den Stopfen N entfernen und ein Gefäß aufstellen. Die Raumtemperatur muss ≥ 18 °C betragen.

Wie programmiere ich den Timer?

Drücken Sie die Taste L, navigieren Sie im Timermenü mit den Tasten oben/unten, wählen Sie Start, Stop oder Start/Stop, und stellen Sie die Zeit mit den Tasten + und - ein. Bestätigen Sie durch Drücken der Taste L oder warten Sie 10 Sekunden.

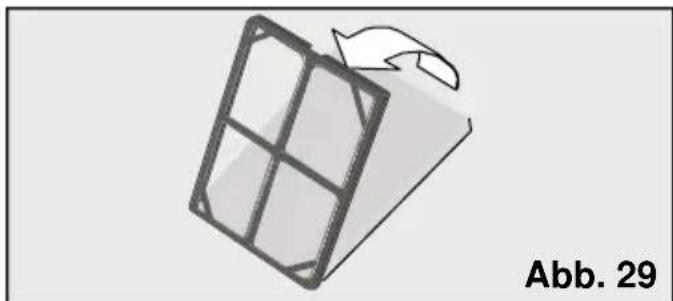

Wie installiere ich den Doppelaktiv-Reinigungsfilter?

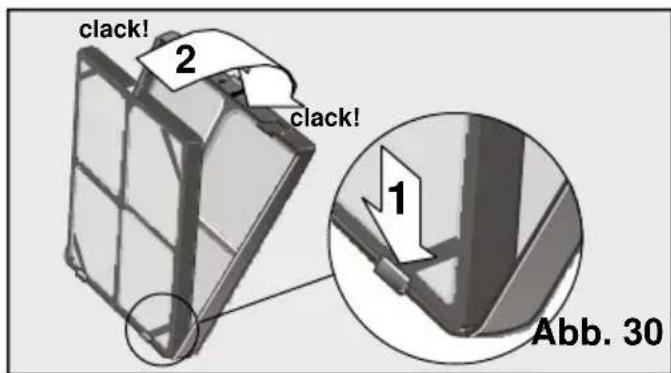

Entfernen Sie den Grundfilter, setzen Sie den Reinigungsfilter in seine Halterung ein, und setzen Sie dann die gesamte Einheit in das Gerät ein, indem Sie die unteren Haken einrasten und auf die obere Klammer drücken, bis es einrastet.

Warum macht das Gerät Geräusche?

Normale Geräusche sind ein Wasserschwappen (Pumpe), ein Summen (Kompressor) oder ein leichtes Zischen (Kältemittel). Wenn das Geräusch störend ist, überprüfen Sie, ob die Seitenlamellen vollständig geöffnet oder geschlossen sind und ob das Gerät nicht mit Möbeln in Kontakt ist.

Wie transportiere ich das Gerät?

Leeren Sie zuerst das Wasser aus dem internen Tank über den Ablaufschlauch. Hängen Sie das Außengerät am Innengerät ein (Abb. 6). Neigen Sie es bei Bedarf. Warten Sie mindestens eine Stunde, bevor Sie es wieder anschließen.

Warum läuft Wasser aus dem Außengerät?

Überprüfen Sie, ob das Außengerät waagerecht steht, der Stopfen C angebracht ist und es nicht tiefer als das Innengerät steht. Etwas Wasser ist betriebsbedingt normal.

Wie kann ich mit diesem Klimagerät Energie sparen?

Schalten Sie das Gerät aus, wenn Sie es nicht verwenden, wählen Sie eine moderate Temperatur (nicht zu niedrig), installieren Sie Jalousien oder Vorhänge, um die Sonneneinstrahlung zu reduzieren, und stellen Sie sicher, dass die Filter sauber sind.

BEDIENUNGSANLEITUNG PAS 0740 BOSCH

Gebrauchsanweisung

Instructions for Use

Mode d'emploi

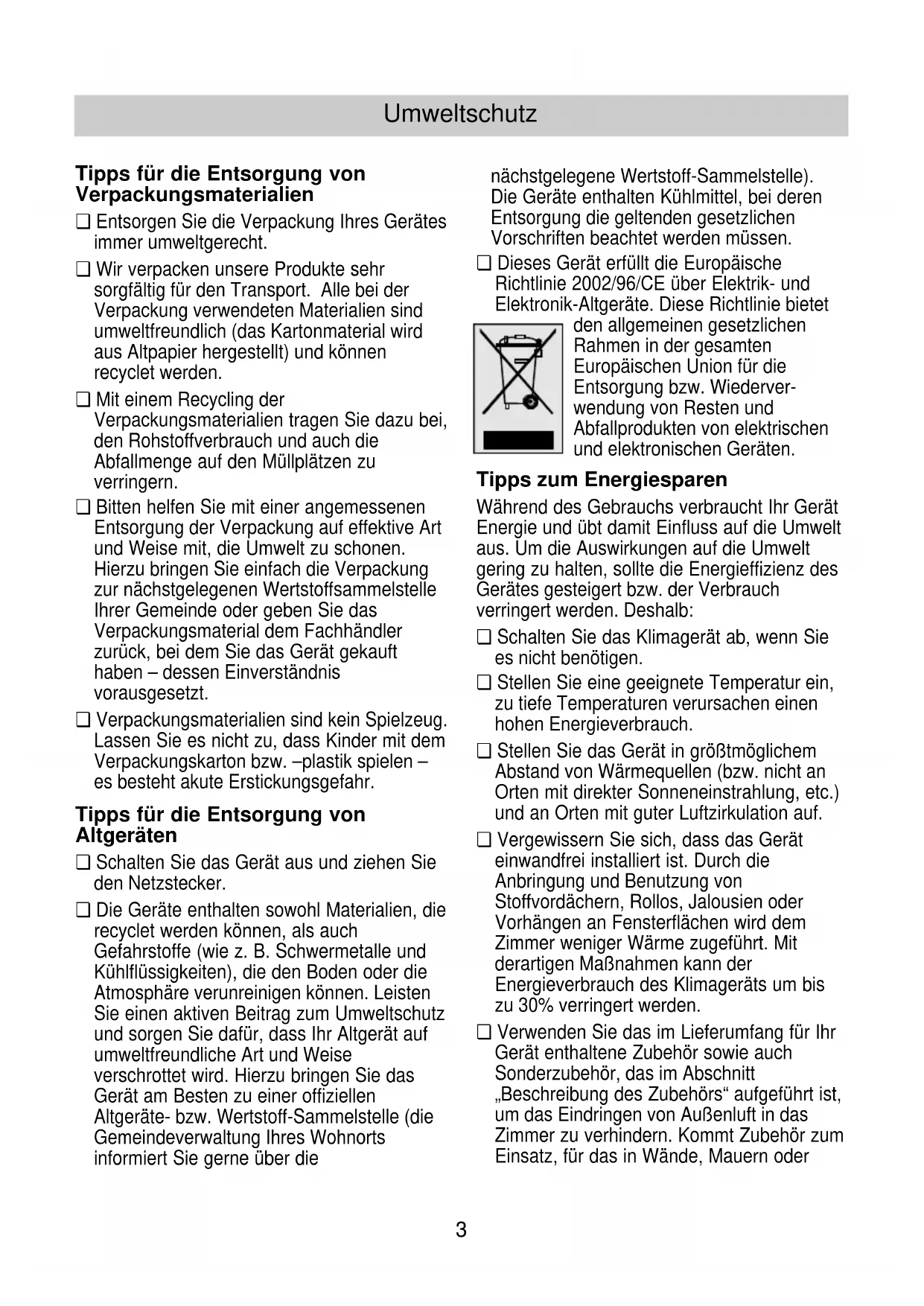

Tipps für die Entsorgung von Verpackungsmaterialien

Entsorgen Sie die Verpackung Ihres Gerätes immer umweltgerecht. Wir verpacken unsere Produkte sehr sorgfältig für den Transport. Alle bei der Verpackung verwendeten Materialien sind umweltfreundlich (das Kartonmaterial wird aus Altpapier hergestellt) und können recycelt werden. Mit einem Recycling der Verpackungsmaterialien tragen Sie dazu bei, den Rohstoffverbrauch und auch die Abfallmenge auf den Müllplätzen zu verringern. Bitte helfen Sie mit einer angemessenen Entsorgung der Verpackung auf effektive Art und Weise mit, die Umwelt zu schonen. Hierzu bringen Sie einfach die Verpackung zur nächstgelegenen Wertstoffsammelstelle ihrer Gemeinde oder geben Sie das Verpackungsmaterial dem Fachhändler zurück, bei dem Sie das Gerät gekauft haben - dessen Einverständnis vorausgesetzt. Verpackungsmaterialien sind kein Spielzeug. Lassen Sie es nicht zu, dass Kinder mit dem Verpackungskarton bzw. -plastik spielen - es besteht akute Erstickungsgefahr.

Tipps für die Entsorgung von Altgeräten

Schalten Sie das Gerät aus und ziehen Sie den Netzstecker. Die Geräte enthalten sowohl Materialien, die recycelt werden können, als auch Gefahrstoffe (wie z. B. Schwermetalle und Kühlflüssigkeiten), die den Boden oder die Atmosphäre verunreinigen können. Leisten Sie einen aktiven Beitrag zum Umweltschutz und sorgen Sie dafür, dass Ihr Altgerät auf umweltfreundliche Art und Weise entsorgt wird. Hierzu bringen Sie das Gerät am besten zu einer offiziellen Altgeräte- bzw. Wertstoff-Sammelstelle (die Gemeindeverwaltung Ihres Wohnorts informiert Sie bereits über die

nächstgelegene Wertstoff-Sammelstelle). Die Geräte enthalten Kühlmittel, bei deren Entsorgung die geltenden gesetzlichen Vorschriften beachtet werden müssen. Dieses Gerät erfüllt die Europäische Richtlinie 2002/96/CE über Elektro- und Elektronik-Altgeräte. Diese Richtlinie bietet den allgemeinen gesetzlichen Rahmen in der gesamten Europäischen Union für die Entsorgung bzw. Wiederverwendung von Resten und Abfallprodukten von elektrischen und elektronischen Geräten.

Tipps zum Energiesparen

Während des Gebrauchs verbraucht Ihr Gerät Energie und übt damit Einfluss auf die Umwelt aus. Um die Auswirkungen auf die Umwelt gering zu halten, sollte die Energieeffizienz des Gerätes gesteigert bzw. der Verbrauch verringert werden. Deshalb:

Schalten Sie das Klimagerät ab, wenn Sie es nicht benötigen. Stellen Sie eine geeignete Temperatur ein, zu tiefe Temperaturen verursachen einen hohen Energieverbrauch. Stellen Sie das Gerät in großtmöglichem Abstand von Wärmequellen (bzw. nicht an Orten mit direkter Sonneneinstrahlung, etc.) und an Orten mit guter Luftzirkulation auf. Vergewissern Sie sich, dass das Gerät einwandfrei installiert ist. Durch die Anbringung und Benutzung von Stoffvordächern, Rollos, Jalousien oder Vorhängen an Fensterflächen wird dem Zimmer weniger Wärme zugeführt. Mit derartigen Maßnahmen kann der Energieverbrauch des Klimageräts um bis zu 30% verringert werden. - Verwenden Sie das im Lieferumfang für Ihr Gerät enthaltene Zubehör sowie auch Sonderzubehör, das im Abschnitt „Beschreibung des Zubehörs" aufgeführt ist, um das Eindringen von Außenluft in das Zimmer zu verhindern. Kommt Zubehör zum Einsatz, für das in Wände, Mauern oder

Fenster Durchführungen gebohrt werden müssen, sollen diese Öffnungen so klein wie möglich gestaltet und der entstehende Spalt mit Silikon, Gips oder ähnlichen Materialien abgedichtet werden, um die Entstehung von Luftströmungen durch diese Öffnungen zu verhindern.

• Wenn die Warmluft durch Schiebefenster hindurch ins Freie abgeführt werden soll, installieren Sie das Zubehörelement, das den Eintritt von warmer Außenluft in den Raum verhindert und somit die Effektivität steigert.

Vergewissern Sie sich, dass die Lufteinlass- und die Luftauslassöffnungen nicht verstopft sind. Halten Sie sie sauber und entfernen Sie Schmutz, Staub und Fremdkörper. Vergewissern Sie sich, dass die Gerätefilter sauber und richtig installiert sind (siehe „Pflege und Wartung"). Während der Sommermonate: Lüften Sie den Raum zu einer Tageszeit, in der die Luft im Freien kühler ist (frühe Morgenstunden und nachtsüber).

Wichtige Hinweise

Vor dem Anschluss des Gerätes

Lesen Sie die Bedienungsanleitung aufmerksam durch, bevor Sie das Gerät zum ersten Mal benutzen. Sie enthält wichtige Informationen, nicht nur zum Gebrauch, sondern auch über Sicherheit und Wartung. Bewahren Sie diese Bedienungsanleitung sorgfältig auf. Sie könnte für nachfolgende Benutzer von Nutzen sein. Nehmen Sie ein beschädigtes Gerät nicht in Betrieb. Bei der Aufstellung und dem Anschluss Ihres Gerätes sind die Montageanleitung und geltende Vorschriften zu befolgen. Bei Nichtbeachtung der Installations- und Gebrauchsanleitungen riskieren Sie, dass die Garantie erlischt. Unsere Geräte entsprechen den geltenden Sicherheitsvorschriften. Reparaturen dürfen nur von fachkundigem Personal durchgeführt werden. Ihre Sicherheit steht auf dem Spiel. Vergewissern Sie sich, dass die Stopfen N, Abb. 1 und C, Abb. 2 richtig eingesetzt sind - sie könnten sich beim Transport gelöst haben. Wir weisen ausdrücklich darauf hin, dass diese Geräte nur für den Hausgebrauch bzw. für kommerzielle Verwendung bestimmt sind; hierbei ist unter "kommerzieller Verwendung" ausschließlich die Benutzung in Büroräumen bzw. Räumen mit den in den Produktkatalogen spezifizierten Abmessungen und Charakteristika zu verstehen. Bei industriellem Einsatz - hierunter ist der Betrieb in großen Räumen oder in der Nähe von künstlichen Wärmequellen (elektrische Heizwiderstände, Öfen, etc.) zu verstehen -

lehnen wir jede Haftung sowie Garantieansprüche ab.

Achtung:

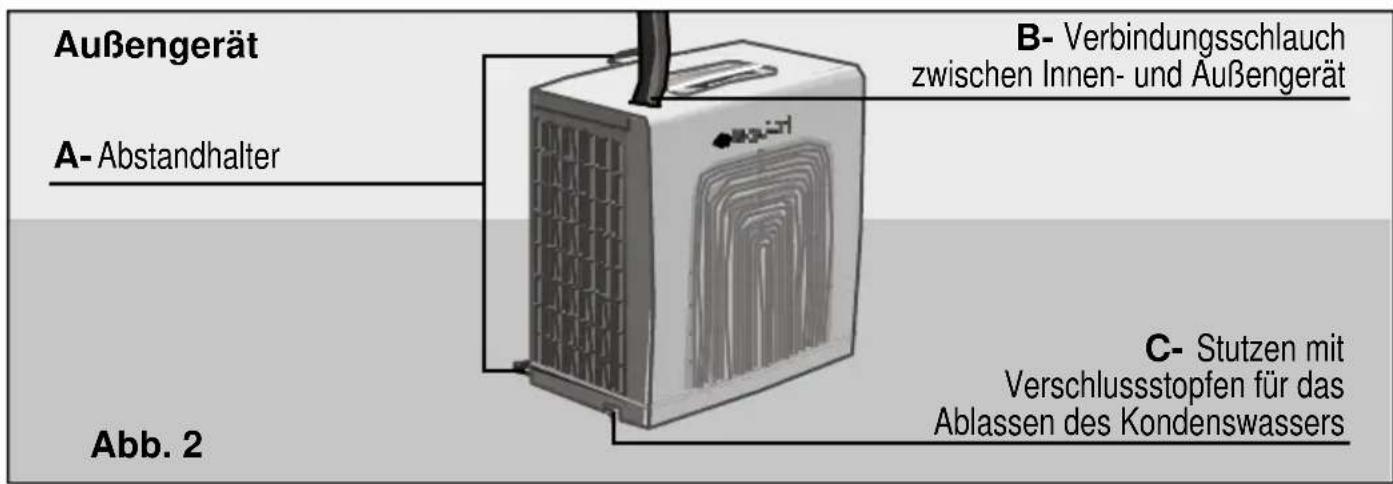

Aus Gründen der Platzersparnis wird der Schlauch B, Abb. 2, in aufgerolltem Zustand geliefert. Wir empfehlen, bei Vorbereitung des Geräts zum Gebrauch zuerst den Schlauch vorsichtig abzurollen.

Die Rohre im Innern des Schlauches dürfen weder verdreht noch verklemmt oder abgeknickt werden, da sie sonst beschädigt werden könnten.

Bei Modellen, bei denen der Schlauch abgekoppelt werden kann, ist es empfehlenswert, vor dem Abrollen zuerst die Kupplung zu lösen. Bei Modellen mit fest montiertem Schlauch muss das Außengerät um sich selbst gedreht werden.

Falls Kinder im Haus sind

Es ist verboten, auf das Gerät zu steigen, sich darauf zu setzen oder sich gegen die vordere Tür oder das Klimagerät zu lehnen. Das Gerät könnte umkippen, und es könnte zu Sach- bzw. Personenschäden kommen. Lassen Sie nicht zu, dass Kinder mit der Klimaanlage spielen oder sie bedienen. Halten Sie Kinder vom Klimagerät fern, ganz besonders, wenn die vordere Tür offen steht, um zu vermeiden, dass sie sich daran hängen oder lehnen. Das Gerät könnte umstürzen. Sorgen Sie dafür, dass Kinder nicht an den Luftauslassöffnungen bzw. dem Gitter des Außengeräts herumspielen oder Gegenstände hineinzustecken versuchen. Dies gilt auch für alle anderen Öffnungen am Gerät.

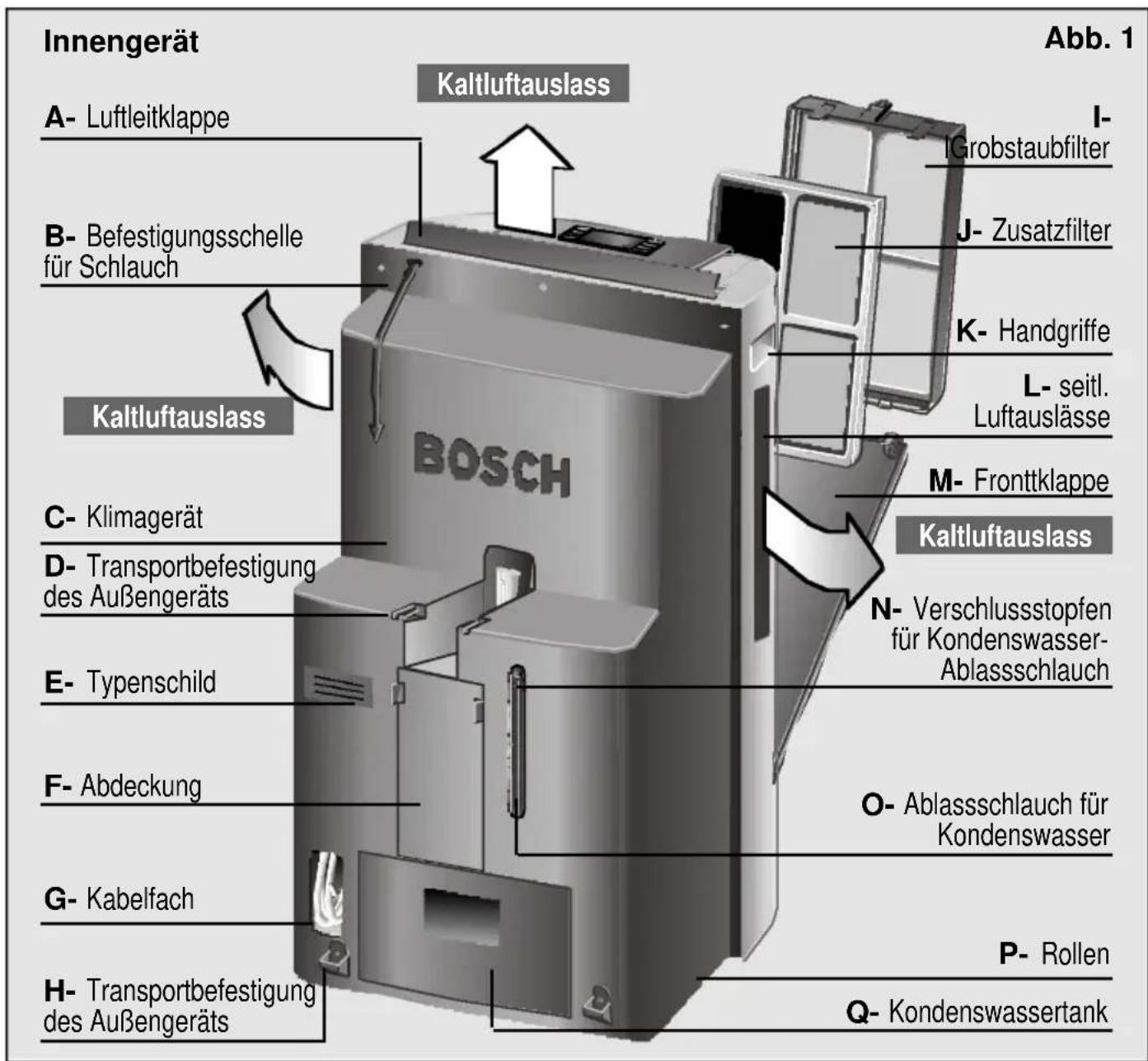

Beschreibung des Geräts

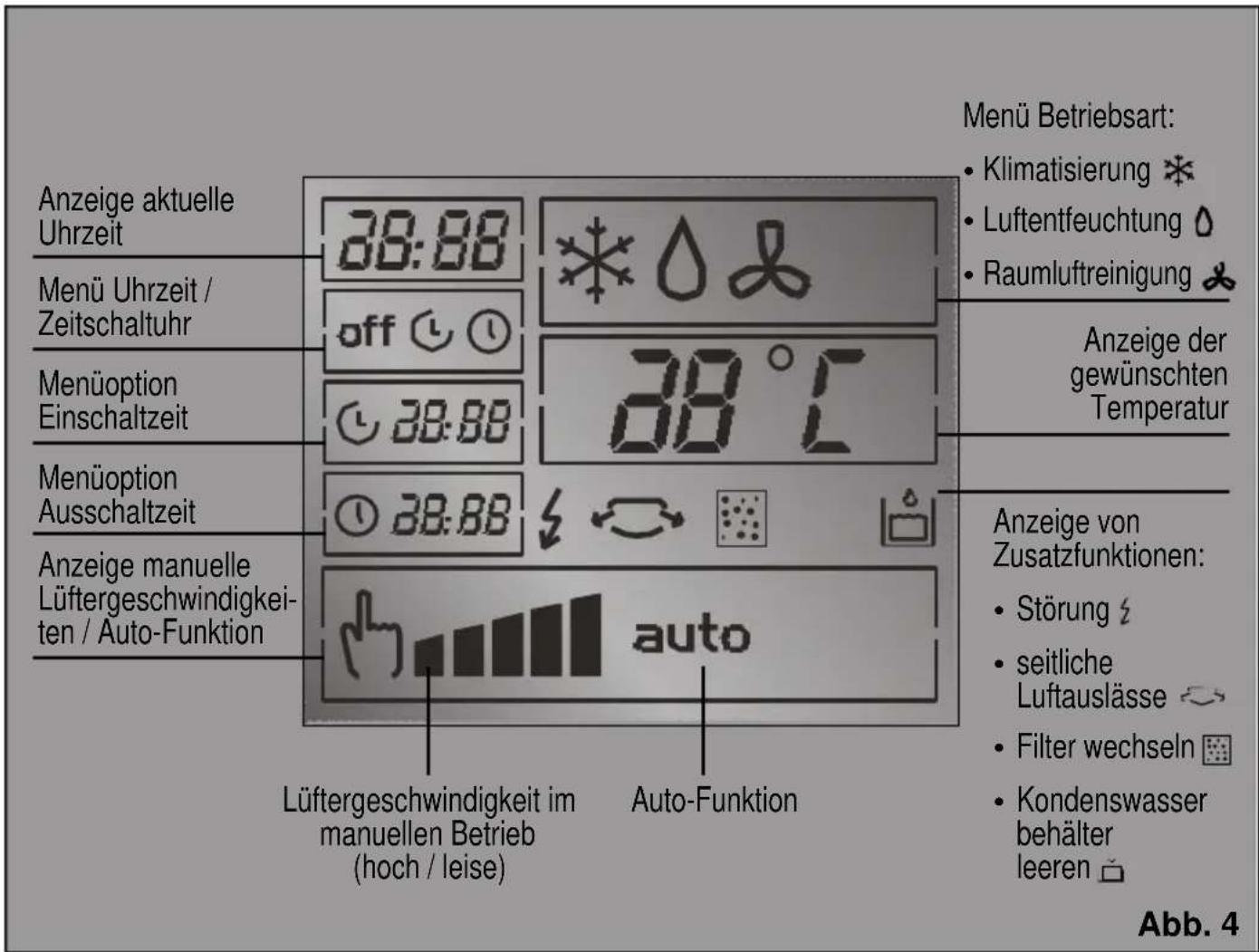

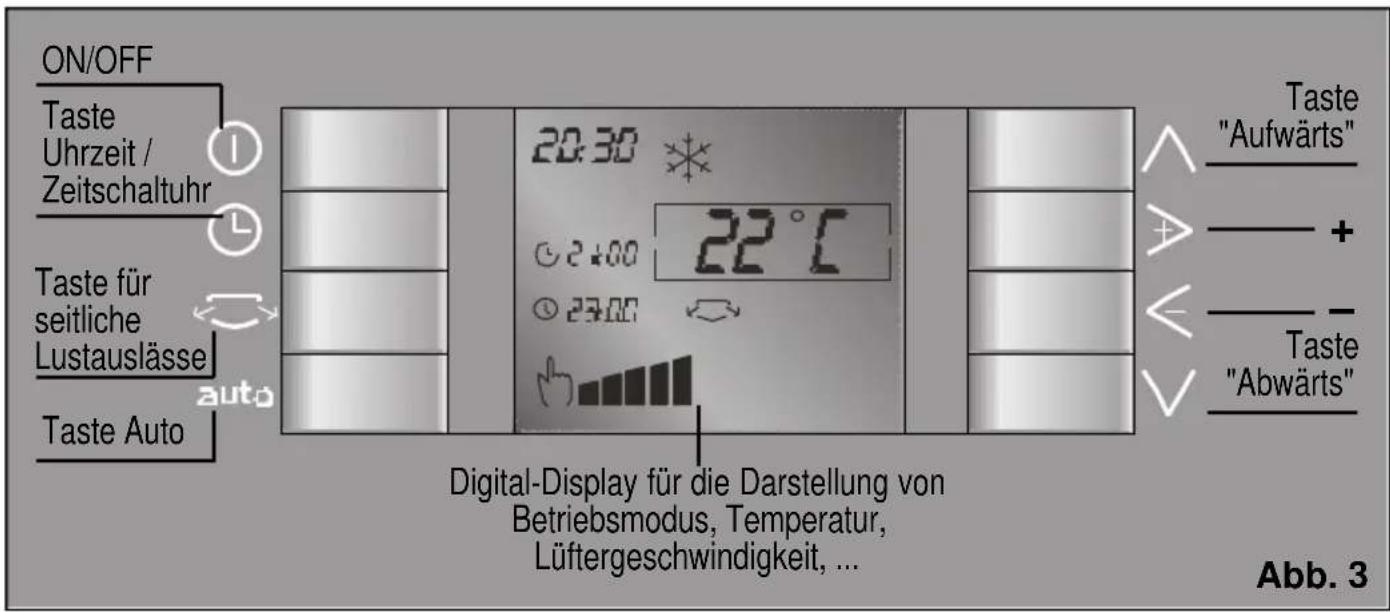

Bedienfeld

Beschreibung des Zubehörs

Zubehörelement

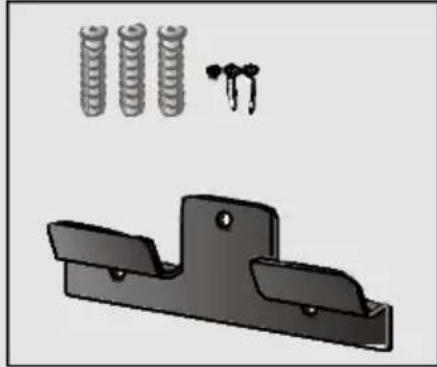

Wandhalterung mit Dübeln und Schrauben für die Aufhängung des Außengeräts

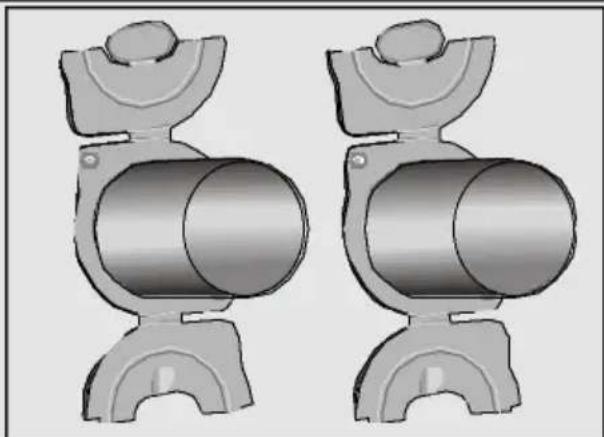

Das Zubehörelement "Wanddurchführung"

Abb. 5

	Grobstaub- 2-fach-Filter Fenster-/ Balkonleiste filter Art. No: PAZ10000 Art. No:448069
PAS0720 /	✓	✓ ●	★
Ungefährte Maße Mindest- / Höchst-(Länge x Breite) cm			70x10/205x10

√ Serienmäßiges Zubehör: Dieses Zubehör wird mit dem Gerät ausgeliefert. - Zubehöroptionen: Diese Zubehörteile sind beim offiziellen Kundendienst der Marke selbst oder beim autorisierten Fachhändler erhältlich. * Dieses Sonderzubehör kann unter der oben genannten Artikelnummer beim offiziellen Kundendienst der Marke erworben werden.

Voraussetzungen für die Benutzung

Voraussetzungen für die Installation

Dieses Elektrogerät muss mit einem geerdeten Stecker an ein Stromnetz mit Wechselstrom mit 220/240 V Spannung und 50 Hz Frequenz angeschlossen werden. Schutz durch langsam auslösende 16-A-Sicherung. Es dürfen nur Verlängerungskabel mit einem Schutzleiter, einem Leiterquerschnitt von mindestens 1,5 mm² und einer Länge von weniger als 25 m verwendet werden.

Das Gerät besitzt auf der Rückseite ein Fach für das Netzkabel. Siehe G, Abb. 1. Sorgen Sie dafür, dass kein Wasser in das Innengerät eindringt. Die Lufteinlass- und Luftauslassöffnungen müssen frei bleiben.

Achtung!

Falls aus irgendeinem Grund das Netzkabel ersetzt werden muss, darf dieser Austausch nur von einem Fachmann des offiziellen Kundendiensts durchgeführt werden.

Bitte vergessen Sie nicht, wenn das Gerät ausgeschaltet wurde, 3 Minuten zu warten, bevor Sie es wieder einschalten. Diese Zeitspanne ist nötig, um den einwandfreien Betrieb des Geräts zu gewährleisten.

Transportbedingungen

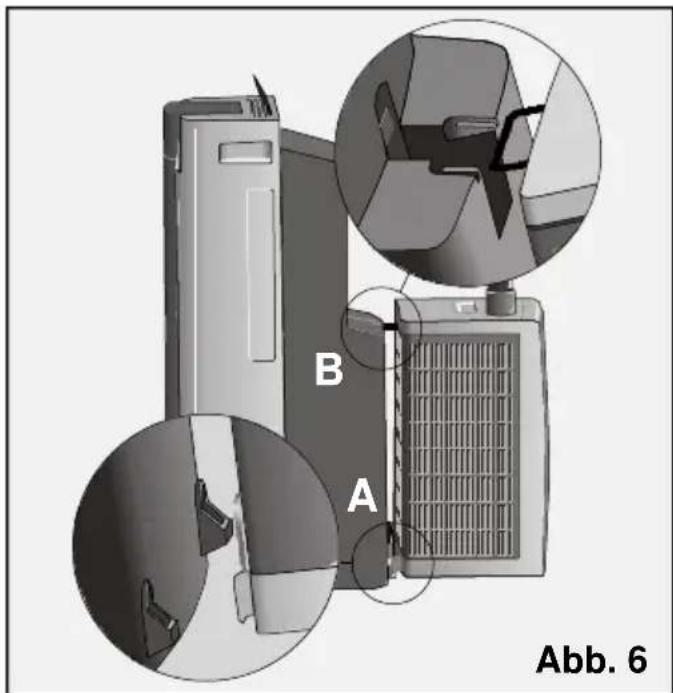

Das Innengerät ist zur Erleichterung des Transports mit Rollen ausgestattet. Zum leichteren Transport der ganzen Anlage das Außengerät am Innengerät einhängen, wie in Abb. 6 gezeigt. Hierzu müssen Sie zuerst die unteren Abstandhalter (A) und dann den oberen Abstandhalter (B) des Außengeräts an der entsprechenden Stelle des Innengeräts einführen. Falls das Gerät zum leichteren Transport geneigt werden muss, muss zuvor das Kondenswasser aus dem Innenbehälter abgelassen werden. Hierzu den Ablassschlauch aus der Halterung öffnen und Verschlussstopfen (Abb. 7) herausnehmen, damit das erzeugte Wasser ablaufen kann. Vergessen Sie nicht, nach dem Entleeren des Kondenswasserbehälters den Stopfen wieder auf den Schlauch aufzusetzen und den Schlauch einzuhängen. Es ist ratsam, mindestens eine Stunde zu warten, bevor das Gerät wieder eingeschaltet wird. Soll nur das Außengerät transportiert werden, schalten Sie zuerst das Gerät aus, ziehen Sie dann den Verschlussstopfen C (Abb. 2) ab und kippen Sie das Gerät leicht, um Restwasser abzulassen.

Hinweis:

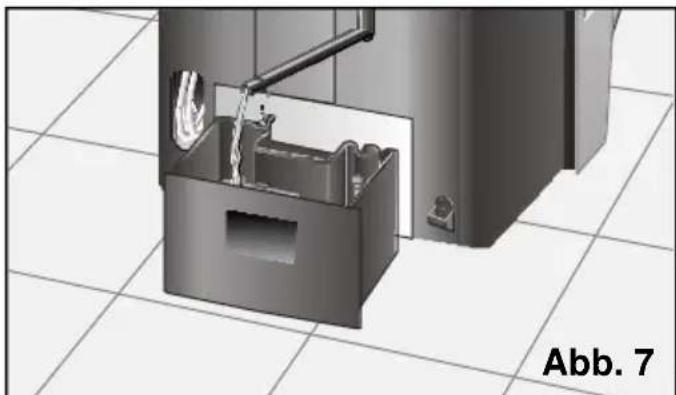

Wasser im Unterteil des Außengeräts ist kein Grund zur Beunruhigung. Dies ist völlig normal, das Wasser sammelt sich während des Betriebs des Geräts dort an.

Vorbereitung des Geräts für den Gebrauch

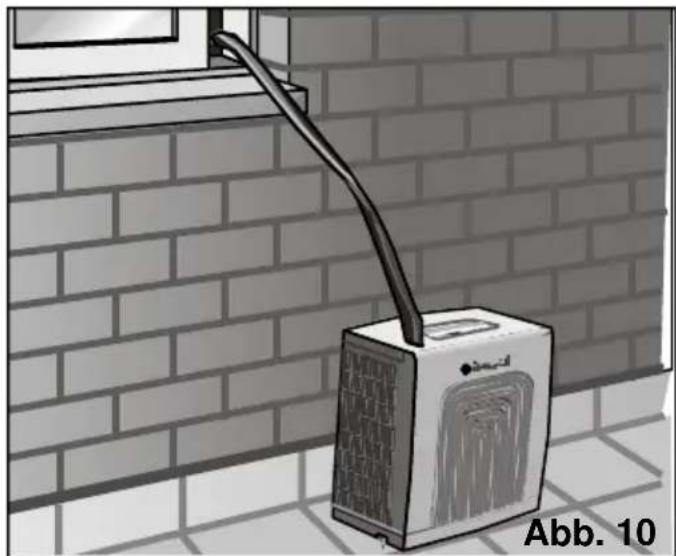

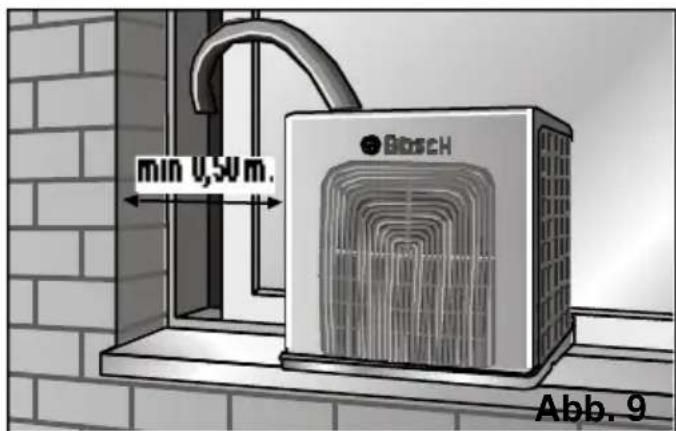

Anbringung bzw. Aufstellung des Außengeräts

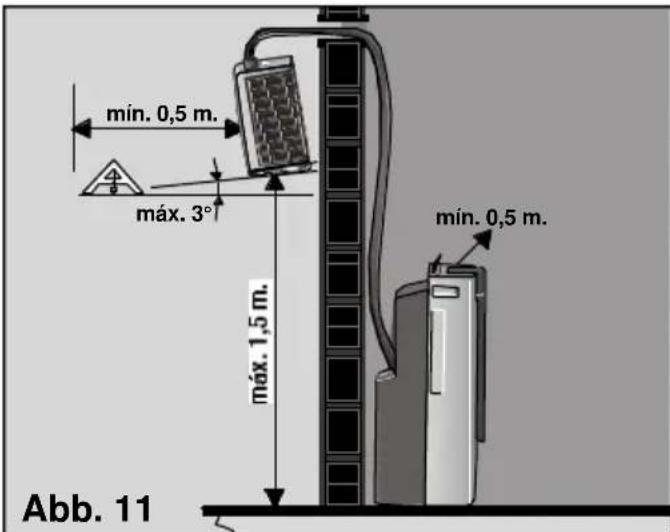

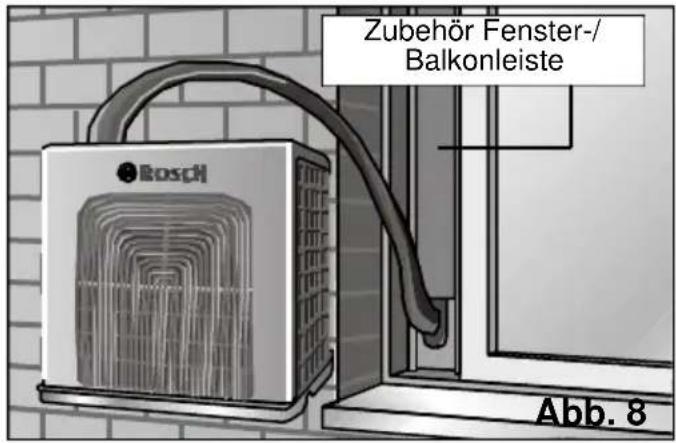

Je nach Beschaffenheit des Aufstellungsorts und Bedarf kann das Außengerät auf eine der drei in den Abbildungen 8, 9 und 10 dargestellten Arten aufgestellt bzw. angebracht werden. Hierbei ist zu berücksichtigen, dass das Gerät möglichst waagrecht aufgestellt

bzw. aufgehängt werden muss. Die Neigung darf höchstens 3° betragen, siehe Abb. 11. Für die Aufhängung des Außengeräts am dafür vorgesehenen Haken muss das Zubehörelement "Wandhalterung" verwendet werden.

Vorbereitung des Geräts für den Gebrauch

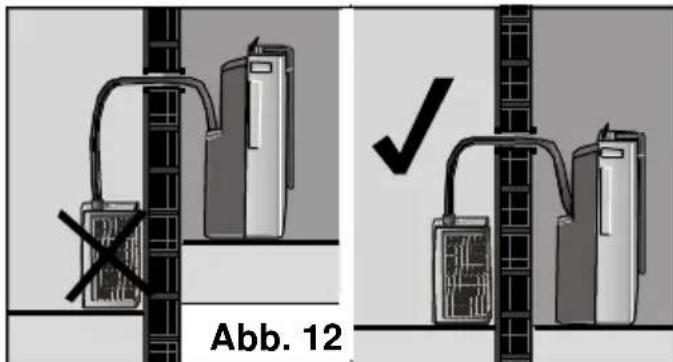

Achtung!

Vergessen Sie nicht, zuerst den Schlauch abzurollen! (siehe Abschnitt "Wichtige Hinweise") Vergewissern Sie sich, dass das Außengerät waagerecht steht bzw. hängt; andernfalls könnte Wasser heraustropfen. Hierzu dienen die unteren Abstandhalter, siehe A in Abb. 2. Aus Gründen der Sicherheit darf das Außengerät nicht nur am Verbindungsschlauch zum Innengerät aufgehängt werden. Das Außengerät darf nicht höher aufgehängt werden als erlaubt (siehe Abbildung) und es darf nicht tiefer aufgestellt werden als das Innengerät. Außerdem müssen bei der Aufstellung bzw. Aufhängung die angegebenen Mindestabstände eingehalten werden. Siehe Abb. 9, 11 und 12. Der Verbindungsschlauch zwischen Innen- und Außengerät darf nicht verdreht oder eingeklemmt werden.

Vorbereitung des Geräts für den Gebrauch

Verbindung zwischen Innen- und Außengerät

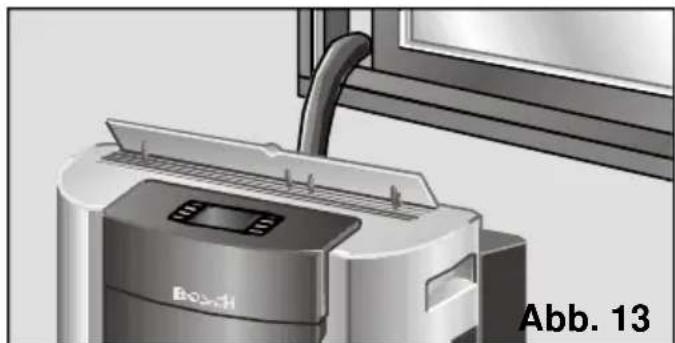

Beide Geräte sind mit einem flexiblen Schlauch verbunden. Bei Inbetriebnahme des Geräts bestehen zwei Installationsmöglichkeiten: Den Schlauch durch den Spalt eines leicht geöffneten Fensters oder einer Tür führen, siehe Abb. 13.

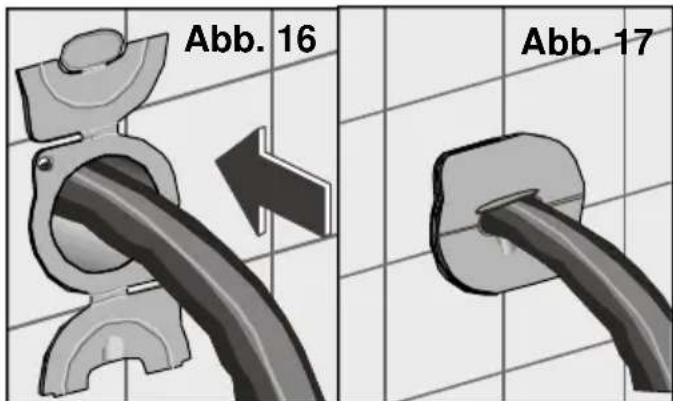

In die Außenwand eine Öffnung mit einem Durchmesser von 9 cm bohren, in die von innen und von außen die Zubehörelemente für die Wanddurchführung eingesetzt werden, siehe Abb. 14.

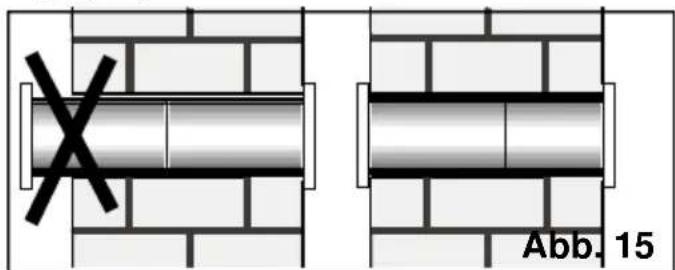

Wenn die beiden Elemente zu lang sind, kann eines abgeschnitten werden, um die Rohre an die Mauerdicke anzupassen, siehe Abb. 15.

Zur Fixierung dieses Zubehörteils können Schrauben und Dübel, Silikon, Gips oder ähnliche Materialien verwendet werden.

Wird die Klimaanlage längere Zeit abgestellt oder nicht benutzt, kann der Verbindungsschlauch aus der Durchführung herausgenommen und die Öffnung mit den Deckeln der Zubehörteile verschlossen werden.

Abkopplung des Schlauches vom Innengerät

Um den Schlauch in der Wanddurchführung installieren zu können, muss er zuvor vom Innengerät abgekoppelt werden. Dies ist bei den Modellen mit abkoppelbarem Schlauch möglich. Gehen Sie hierzu wie folgt vor:

Ziehen Sie den Netzstecker des Geräts aus der Steckdose. Entnehmen Sie den Kondenswassertank. Öffnen Sie die Ventilabdeckung des Innengeräts. Jetzt können Sie die Anschlussstelle für den Schlauch sehen, siehe Abb. 18.

Vorbereitung des Geräts für den Gebrauch

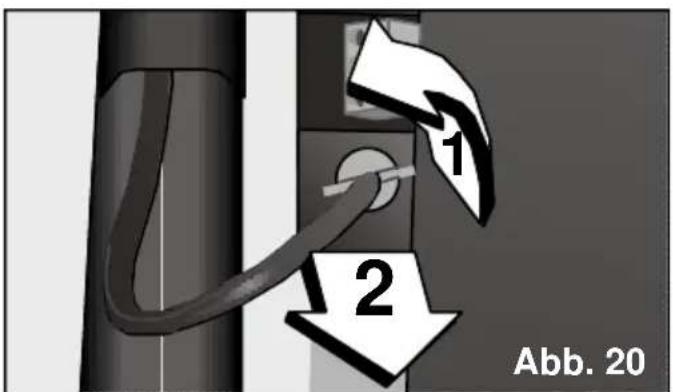

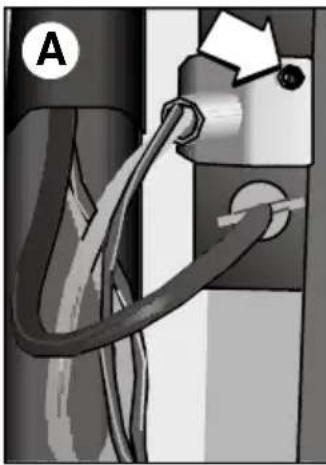

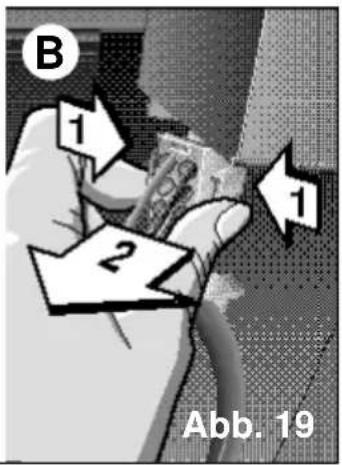

Zum Ausstecken des Elektrokabels Schraube lösen und Deckel abnehmen, Abb. 19 A. Die seitlichen Verankerungsstifte leicht zusammendrücken und Stecker aus der Buchse ziehen, siehe Abb. 19 B.

Das Kondenswasser-Ablassrohr eine Vierteldrehung nach links drehen und abziehen, siehe Abb. 20. Ziehen Sie dieses Rohr mit besonderer Sorgfalt ab; es könnte sein, dass es Wasser enthält, das verschüttet wurde.

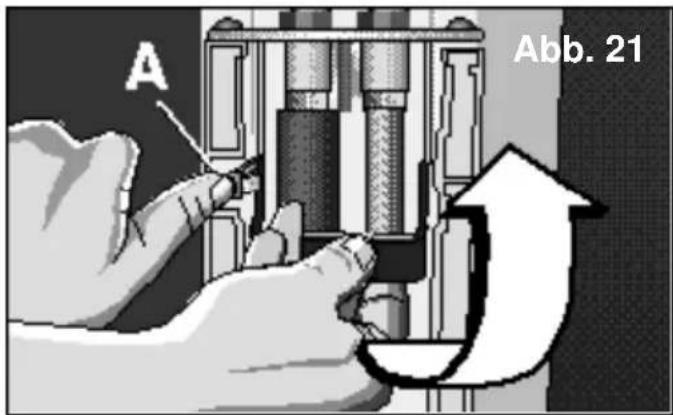

Drücken Sie den Sicherungsriegel für den Hebel (A) nach innen und halten Sie ihn gedrückt. Klappen Sie nun den Hebel nach offen (Vorsicht mit dem Hebelimpuls) und vergewissern Sie sich, dass er sich in der obersten Position befindet, Abb. 21.

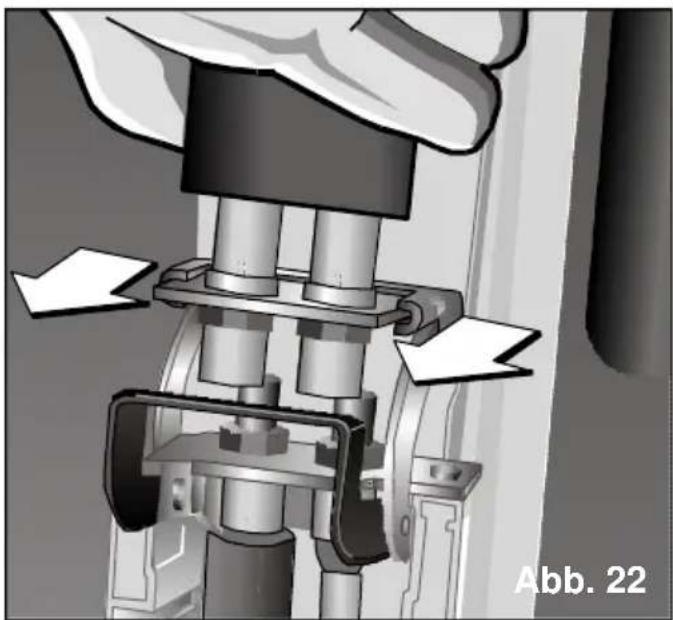

Schlauch aus den Führungen herausziehen, siehe Abb. 22.

Wenn das Außen- und das Innengerät über einen längeren Zeitraum abgeschaltet werden, muss die Schlauchöffnung mit der Schutzkappe verschlossen werden (siehe Abb. 23), um das Eindringen von Staub und Schmutz zu verhindern.

Außerdem empfiehlt es sich, vor dem erneuten Anschluss des Schlauchs die Anschlussstellen des Innengeräts mit einem trockenen, sauberen Tuch von möglichen Verunreinigungen zu säubern.

Achtung!

Wir empfehlen, den Schlauch nicht länger als einen Tag vom Innengerät abzukoppeln, um einem möglichen Kühlmittelverlust vorzubeugen. Das Innengerät darf nicht eingeschaltet werden, solange das Außengerät nicht angeschlossen ist.

Anschluss des Schlauches an das Innengerät

Schlauch wieder am Innengerät anschließen. Hierzu die zuvor beschriebenen Schritte in umgekehrter Reihenfolge ausführen.

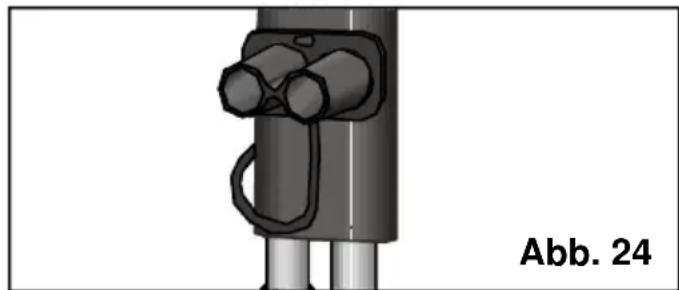

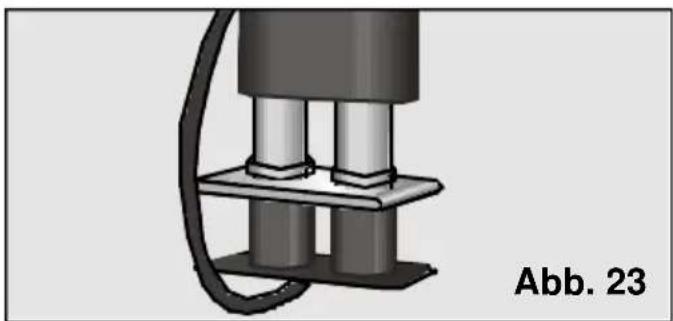

Falls das freie Ende des Schlauchs mit der Gummikappe verschlossen ist, muss sie abgenommen werden und wieder in die Halterung eingeführt werden, wie in Abb. 24 gezeigt. Dann den ganzen Anschluss wieder in das Innengerät einführen.

Abb. 24

Achtung!

Der Schlauch kann nur in einer bestimmten Position montiert werden.

Vergewissern Sie sich, dass der Hebel mit dem Sicherheitsriegel A, Abb. 21, blockiert ist. Erst dann ist der Anschluss einwandfrei.

Vergewissern Sie sich außerdem, dass der Deckel für den Elektroanschluss wieder geschlossen und mit der entsprechenden Schraube gesichert ist. Abb. 19.

Vergewissern Sie sich, dass der Wasserschlauch einwandfrei angeschlossen ist, um zu verhindern, dass Tropfwasser die Stellfläche nass macht. Hierzu führen Sie die in Abb. 20 beschriebenen Schritte in umgekehrter Reihenfolge aus.

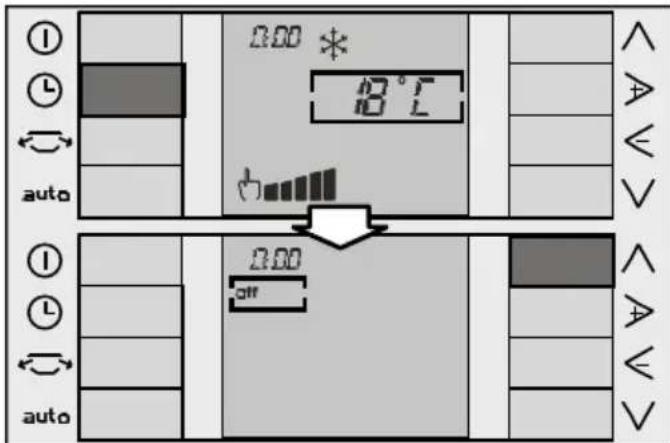

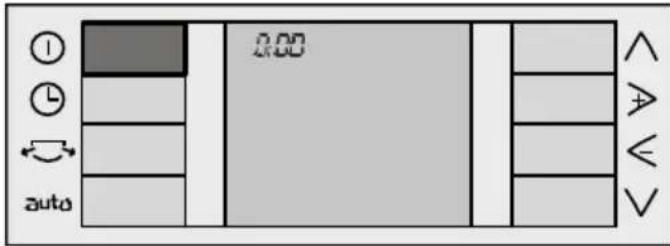

Das Bedienfeldkonzept

Das Bedienfeld Ihres Geräts wurde auf maximale Benutzerfreundlichkeit ausgerichtet, um Ihnen die Bedienung zu erleichtern. Bitte beachten Sie folgende Hinweise:

Mit den "AUF"- und "AB"-Tasten (Pfeil nach oben bzw. unten) kann das Auswahlkästchen auf dem Bildschirm nach oben und unten bewegt werden, um die entsprechenden Felder aufzurufen. Mit den "+" und "-"-Tasten (rechts und links) kann das Auswahlkästchen auf dem Bildschirm nach rechts bzw. links bewegt werden. Mit dem Kästchen wird die jeweilige Funktion markiert, die ausgewählt wurde und die nun geändert werden kann.

Dieses Konzept sei nachstehend anhand eines Beispiels erläutert:

"AUF"- und "AB"-Tasten

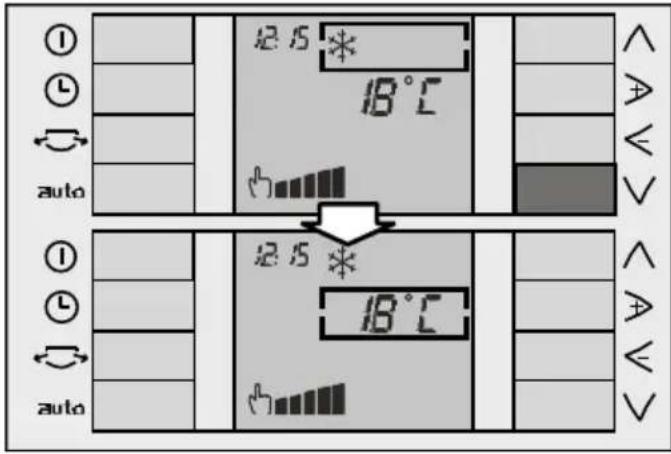

Die "AUF"- und "AB"-Tasten dienen dazu, das Auswahlkästchen auf dem Display nach oben bzw. unten zu bewegen.

Taste "AB"

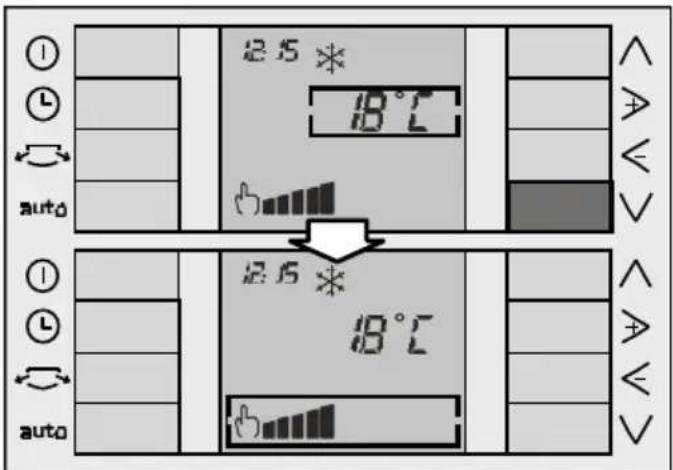

Die erste Abbildung stellt die Ausgangssituation dar (das Auswahlkästchen markiert die Option Betriebsmodus). Bei Betätigung der -Taste springt das Auswahlkästchen abwärts auf die Funktion "Temperaturwahl".

Das Bedienfeldkonzept

Bei erneuter Betätigung der -Taste springt das Auswahlkästchen abwärts auf die Funktion "Leistungsvorwahl".

Taste

Die -Taste funktioniert im Prinzip genau so wie die -Taste. Bei Betätigung dieser Taste bewegt sich das Auswahlkästchen jeweils nach oben.

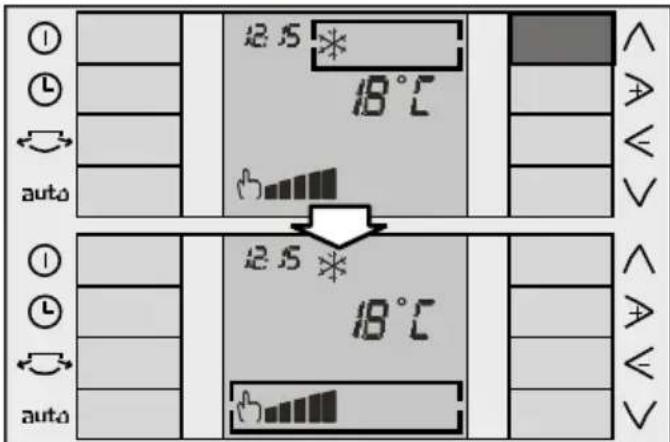

Zyklische Funktionsweise:

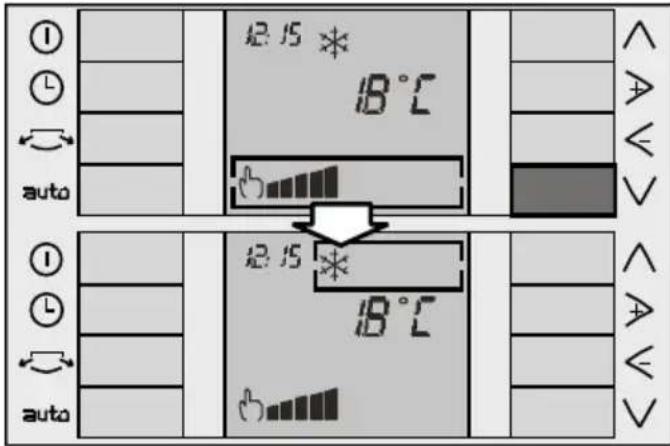

Die Funktionsweise beider Tasten ist zyklisch, d. h., wenn sich das Auswahlkästchen auf dem Feld am unteren Bildschirmrand befindet und die ∨-Taste betätigt wird, springt das Kästchen auf das Feld am oberen Bildschirmrand. Analog dazu springt das Auswahlkästchen auf das Feld am unteren Bildschirmrand, wenn sich das Auswahlkästchen auf dem Feld am oberen Bildschirmrand befindet und die "AUF"-Taste betätigt wird.

Die Tasten "+" und "-"

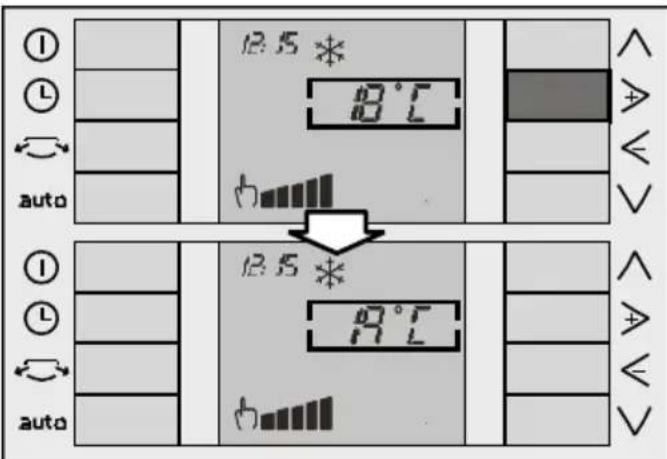

Die Tasten "+" und "-" dienen dazu, Werte innerhalb des Auswahlkästchens aufzurufen. Ist z. B. das Feld "Temperaturwahl" markiert, kann mit diesen Tasten die gewünschte Temperatur erhöht bzw. verringert werden, wie das nachstehende Beispiel zeigt:

Vor der erstmaligen Benutzung

Prüfen Sie, ob der Schlauch, das Elektrokabel und das Wasserrohr einwandfrei an das Innengerät angeschlossen sind, und dass die Verschlussstopfen N, Abb.1, und C, Abb.2, aufgesetzt sind, um zu vermeiden, dass Wasser austritt und die Standfläche nass wird.

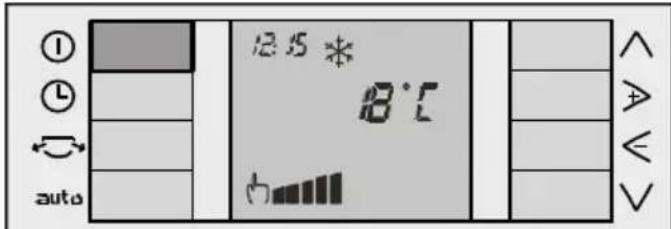

Ein- und Ausschalten des Geräts

Vergewissern Sie sich, dass der Geräte-Netzstecker eingesteckt ist und schalten Sie das Gerät mit der Taste ein.

Auswahl des Betriebsmodus

Ihr Gerät bietet Ihnen folgende Funktionen, die Sie frei wählen können:

Klimatisierung

Luftentfeuchtung

Luftreinigung

Positionieren Sie mit den Tasten ∧ und ∨ das Auswahlkästchen auf dem Menü für Betriebsarten (siehe "Bedienfeldkonzept": Tasten ∧ und ∨).

Mit den Tasten ▷ und ◁ kann das Auswahlkästchen innerhalb des Menüs bewegt werden, um die gewünschte Funktion auszuwählen (siehe "Bedienfeldkonzept": Tasten ▷ und ◁).

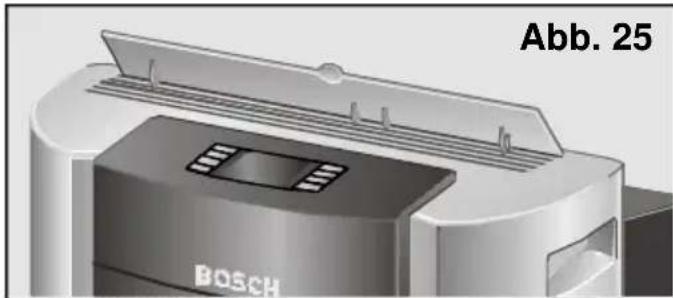

Klimatisierungsbetrieb

In diesem Betriebsmodus hält das Gerät die Raumtemperatur auf den vom Benutzer voreingestellten Wert. Gleichzeitig wird die Raumluft entfeuchtet und gefiltert, um ein angenehmes Raumklima zu schaffen.

Hierzu:

Überprüfen Sie, ob der Schlauch, das Elektrokabel und das Wasserrohr einwandfrei an das Innengerät angeschlossen sind.

Überprüfen Sie, ob die Verschlussstopfen N, Abb. 1, und C, Abb. 2, aufgesetzt sind, um zu vermeiden, dass Wasser austritt und die Standfläche nass wird. Schalten Sie das Gerät mit dem Netzschalter ein. Klappen Sie die Luftleitklappe auf der Geräteoberseite nach oben (Abb. 24), und, falls gewünscht, öffnen Sie die beiden Luftauslässe A und L, Abb. 1, (siehe Abschnitt "seitlichen Luftauslässe"), um eine bessere Verteilung der Luft im Raum zu erzielen. Es ist empfehlenswert, diese Luftaustrittsöffnungen entweder vollständig zu schließen oder vollständig zu öffnen, um lästige Geräusche zu vermeiden.

Wählen Sie den Klimatisierungsbetrieb (siehe Abschnitt "Auswahl des Betriebsmodus"). Stellen Sie die gewünschte Temperatur ein (siehe Abschnitt "Temperaturwahl"). Sollte sich das Gerät automatisch abschalten, weil die eingestellte Raumtemperatur erreicht wurde, muss abgewartet werden, bis die Raumtemperatur wieder um 2 - 3 °C ansteigt, damit es sich wieder einschaltet. Zu guter Letzt vergewissern Sie sich, dass der Verbindungsschlauch zwischen Innen- und Außengerät nicht eingeklemmt oder abgequetscht ist, dass der Höhenunterschied zwischen den Geräten nicht mehr als 1,5 m beträgt (siehe Abb. 11), und dass das Außengerät nicht tiefer steht als das Innengerät, siehe Abb. 12. Stellen Sie die Geräteleistung ein (siehe Abschnitt "Leistungsvorwahl").

Normalerweise verdunstet das Kondenswasser über das Außengerät. Falls sich so viel Wasser ansammelt, dass es nicht mehr vollständig an die Außenluft abgegeben werden kann, sammelt es sich im Unterteil des Außengeräts an und kann dort austreten. Das ist kein Grund zur Beunruhigung, sondern völlig normal. Sie brauchen nur unter dem Ablassstutzen C, Abb. 2, einen Behälter aufzustellen und das Wasser, das sich angesammelt hat, abzulassen.

Wenn das Wasser im Kondenswasserbehälter Q, Abb. 1, einen bestimmten Füllstand erreicht, ertönt 2 Sekunden lang ein akustisches Signal. Außerdem wird auf dem Display das Symbol "Kondenswassertank voll" angezeigt, um darauf hinzuweisen, dass der Behälter geleert werden muss. Unter diesen Umständen schaltet sich das Gerät ab. Zum Entleeren den Tank vorsichtig herausnehmen, zum nächsten Abfluss tragen und dort das Wasser ausschütten.

Achtung!

Vor dem Wiedereinschalten muss der Tank wieder einwandfrei in das Gerät eingesetzt werden. Solange der Behälter nicht korrekt eingesetzt ist, wird auf dem Bildschirm weiterhin das Symbol angezeigt und das Gerät kann nicht wieder in Betrieb genommen werden.

Denken Sie daran, dass Sie nach dem Abschalten des Geräts ca. 3 Minuten warten müssen, bis der Kompressor wieder anläuft. Diese Zeitspanne ist nötig, um den einwandfreien Betrieb des Geräts zu gewährleisten.

Luftentfeuchtungsbetrieb

In diesem Betriebsmodus verringert das Gerät die Luftfeuchtigkeit. Gleichzeitig wird die Raumluft gefiltert, um ein angenehmes Raumklima zu schaffen.

Nehmen Sie den Verschlussstopfen C, Abb. 2, ab, und stellen Sie sicher, dass der Tank vollständig leer ist. Nach dem Ablassen des Wassers Behälter wieder einsetzen.

Daran anschließend können Sie das Außen- und das Innengerät an den Ort transportieren, den Sie entfeuchten möchten. Siehe Transportbedingungen. Stecken Sie den Netzstecker in die Steckdose. Luftleitklappe A, Abb. 1, nach oben anheben. Luftauslässe L, Abb. 1, öffnen (siehe Abschnitt „Seitenklappen")

Das Kondenswasser kann auf zwei verschiedene Arten entsorgt werden: über den herausnehmbaren Kondenswassertank Q, Abb. 1, oder im Dauerbetrieb.

Entfeuchtung über den herausnehmbaren Kondenswassertank:

• Überprüfen Sie, ob der Tank richtig eingesetzt ist (andernfalls wird auf dem Display das Symbol angezeigt) und ob der Verschlussstopfen C, Abb. 2, gut sitzt, damit kein Wasser auslaufen kann.

Wählen Sie den Entfeuchtungsbetrieb (siehe Abschnitt "Auswahl des Betriebsmodus").

Stellen Sie die Geräteleistung ein (siehe Abschnitt "Leistungsvorwahl").

Der Behälter füllt sich allmählich mit Wasser. Wenn der höchste Füllstand erreicht ist, ertönt ca. 2 Sekunden lang ein akustisches Signal. Gleichzeitig wird auf dem Display das Symbol angezeigt.

Nehmen Sie den Behälter aus dem Gerät heraus und geben Sie das Wasser in den nächstgelegenen Abfluss.

Entfeuchtung im Dauerbetrieb

• Stellen Sie einen Behälter unter die Auslassöffnung des Rohres O, Abb. 1, in dem Sie das angesammelte Wasser auffangen können, oder verbinden Sie sie mit dem nächstgelegenen Abfluss.
• Nehmen Sie den Verschlussstopfen N, Abb. 1, ab. In diesem Funktionsmodus schaltet sich das Gerät nicht ab. Es werden keine akustischen Warnsignale ausgegeben und das Symbol "Kondenswasserbehälter voll" wird ebenfalls nicht angezeigt.

Wählen Sie den Entfeuchtungsbetrieb aus (siehe Abschnitt "Auswahl des Betriebsmodus"). - Stellen Sie die Geräteleistung ein (siehe Abschnitt "Leistungsvorwahl").

Warnhinweise

Die bei der Entfeuchtung anfallende Wassermenge kann je nach Umgebungsbedingungen schwanken (siehe "Technische Daten").

Im Betriebsmodus Entfeuchtung wird die Temperatur nicht auf dem Display angezeigt und kann somit weder ausgewählt noch geändert werden.

Achtung!

Wenn Sie in einen anderen Betriebsmodus umschalten, vergessen Sie nicht, das Abflussrohr wieder mit dem Stopfen N, Abb. 1, zu verschließen. Sonst läuft Wasser aus, sobald das Gerät eingeschaltet wird.

Vergessen Sie auch nicht, dass die Umgebungstemperatur mindestens 18 °C betragen muss, damit das Gerät ordnungsgemäß funktioniert.

Bei dieser Betriebsart erhöht sich die Raumtemperatur leicht.

Luftreinigungsbetrieb

In dieser Betriebsart wird die Raumluft umgewälzt (Lüftung) und zur Reinigung über ein Filtersystem geführt.

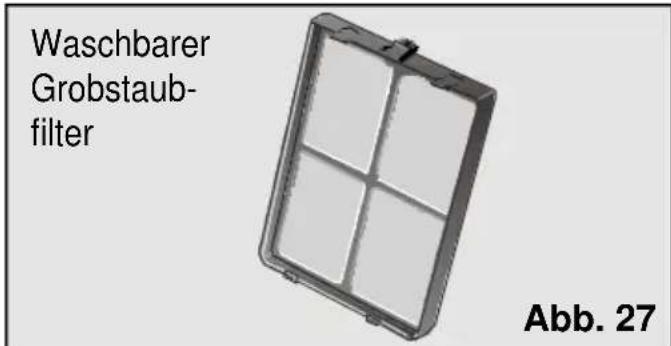

Das Gerät ist mit einem Grobstaubfilter (bereits im Gerät installiert) ausgestattet und wird mit einem 2-fach-Spezialfilter mit Aktivkohle zum Einbau durch den Benutzer geliefert; hierzu siehe "Einbau Luftfilter". Beide Systeme verhindern das Auftreten folgender Begleiterscheinungen:

• Gerüche und Rauch
• Blüten- und Hausstaub sowie Bakterien
• Stecken Sie den Netzstecker in die Steckdose. □ Luftleitklappe A, Abb. 1, nach oben anheben, Luftauslässe L, Abb. 1, öffnen (siehe Abschnitt "seitliche Luftauslässe").

Wählen Sie den Luftreinigungsbetrieb aus (siehe Abschnitt "Auswahl des Betriebsmodus"). Stellen Sie die Geräteleistung ein (siehe Abschnitt "Leistungsvorwahl"). Die Installation der Zusatz-Luftfilter empfiehlt sich besonders für die Betriebsarten Luftentfeuchtung und Luftreinigung. Damit ist eine bessere Reinigungswirkung gewährleistet.

Temperaturvorwahl

Diese Funktion ist nur im Klimatisierungsmodus verfügbar. Positionieren Sie das Auswahlrechteck über dem Menüpunkt "Temperaturvorwahl" (siehe Tasten und). Stellen Sie mit Hilfe der Tasten und die gewünschte Temperatur ein (siehe Tasten und).

Wenn Sie die Taste ▷ drücken, erhöht sich der Temperaturwert, mit der Taste < verringern Sie ihn.

Die Temperatur kann aus dem Bereich zwischen 18 °C und 30 °C in Schritten von 1 °C frei vorgewählt werden. Wenn Sie die Taste gedrückt halten, schaltet die Temperaturanzeige schneller um.

Leistungsvorwahl

Das Gerät bietet Ihnen die Wahl zwischen zwei Leistungsstufen im Handbetrieb (Maximalleistung und Flüsterbetrieb) sowie eine Automatikoption auto.

Im Automatikbetrieb schaltet das Gerät, je nach Raumbedingungen und eingestellter Temperatur, selbsttätig zwischen Maximalleistung und Flüsterbetrieb um.

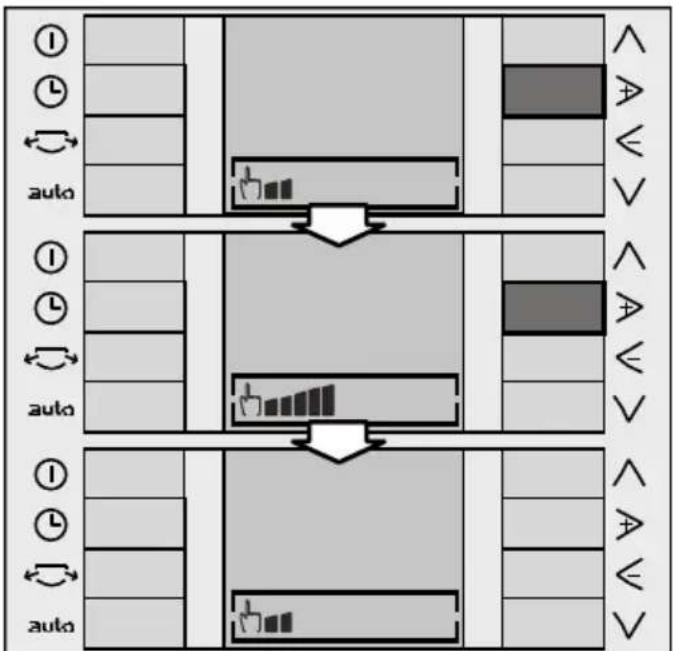

Leistungsvorwahl im Handbetrieb:

Positionieren Sie das Auswahlrechteck über dem Menüpunkt "Leistungsvorwahl" (siehe Tasten und). Dann können Sie mit den Tasten bzw. die gewünschte Leistungsstufe einstellen (siehe Tasten und).

Bedienungsanleitung

Auf dem Bildschirm werden das Symbol für den Handbetrieb und die zuletzt eingestellte Leistungsstufe angezeigt. Mit den Tasten und < können Sie nun zwischen Höchstleistung und Flüsterbetrieb auswählen.

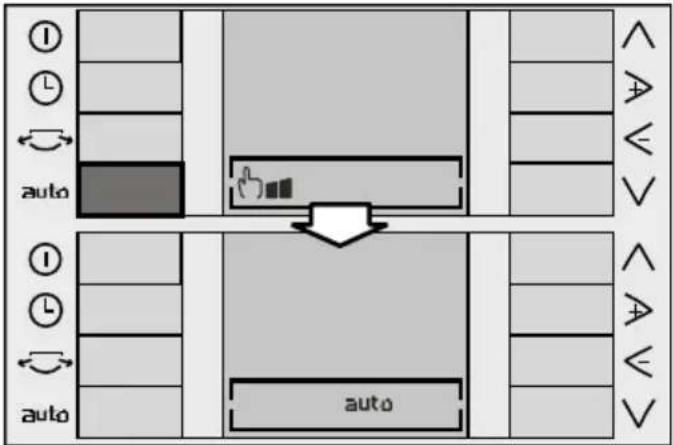

Automatikbetrieb:

Um auf Automatikbetrieb umzuschalten, betätigen Sie einfach die auto-Taste auf dem Bedienfeld. Das Symbol für Handbetrieb erlischt und auf dem Bildschirm wird das Symbol für den Automatikbetrieb angezeigt.

Zum Ausschalten der Automatik betätigen Sie erneut die "Auto"-Taste. Jetzt erlischt das "Automatik"-Symbol, und das Gerät funktioniert nun im Handbetrieb auf der zuletzt eingestellten Leistungsstufe.

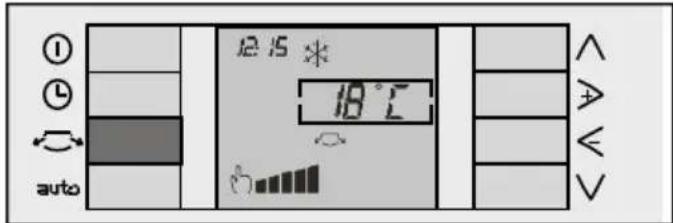

Seitliche Luftauslässe

Ihr Gerät ist mit seitlichen Luftauslässen ausgestattet, die zusätzlich aufgeklappt werden können, um eine bessere Luftverteilung zu erzielen.

Wenn Sie die Taste "Seitliche Luftauslässe" betätigen, wird diese Funktion aktiviert und die seitlichen Luftauslässe öffnen sich. Auf dem Display wird das zugehörige Symbol angezeigt.

Zum Schließen der Klappen betätigen Sie die Taste noch einmal. Das Symbol erlischt und die seitlichen Luftauslässe schließen sich.

Diese Funktion steht in allen Betriebsarten - Klimatisierung, Entfeuchtung und Luftreinigung - zur Verfügung.

Beim Ausschalten des Geräts mit der Taste schließen sich die seitlichen Luftauslässe selbsttätig.

Waren die seitlichen Luftauslässe vor dem Ausschalten des Geräts geöffnet, klappen sie beim Einschalten des Geräts selbsttätig wieder auf.

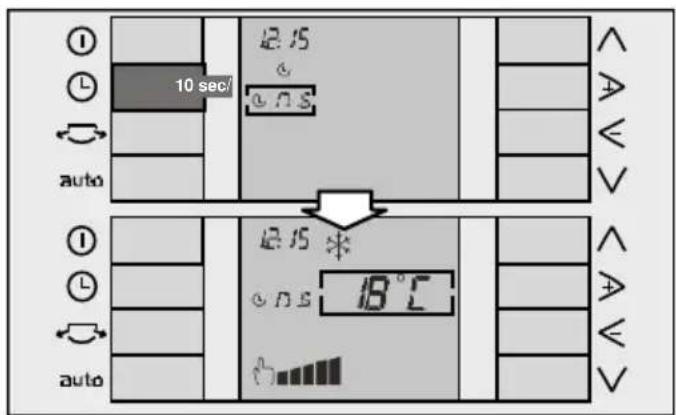

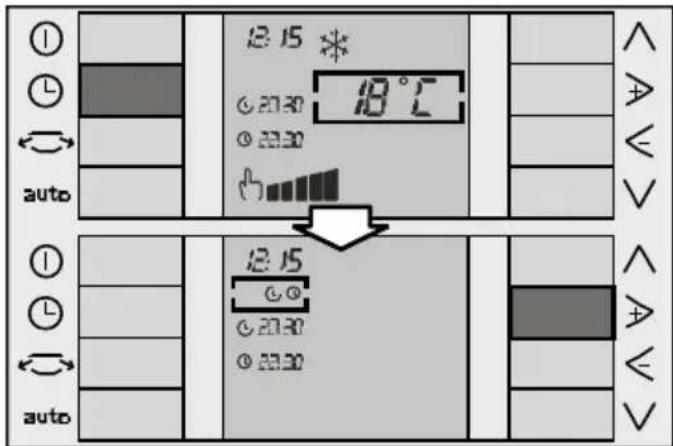

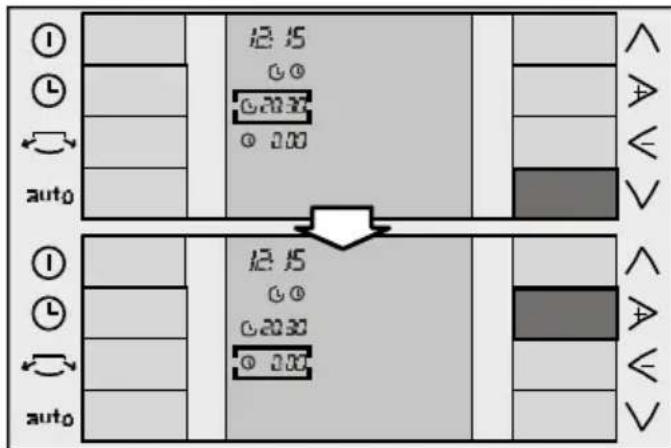

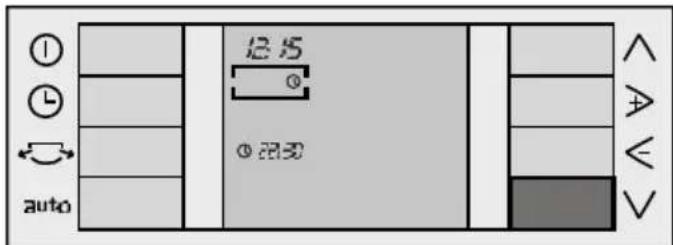

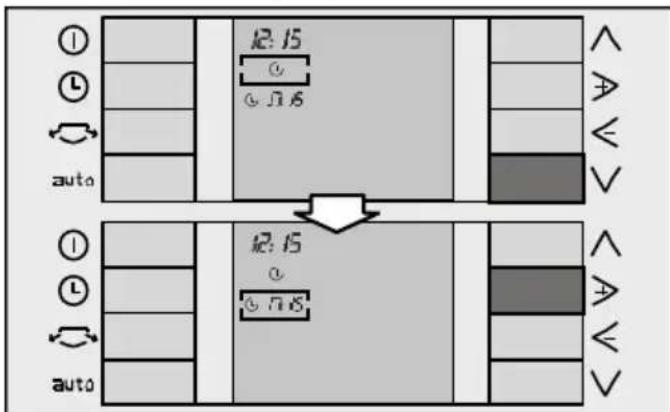

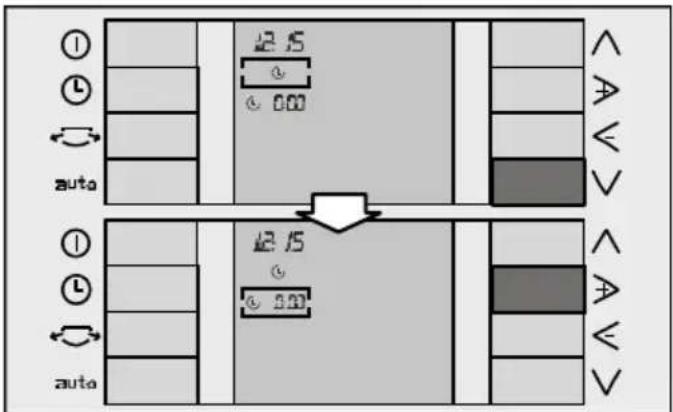

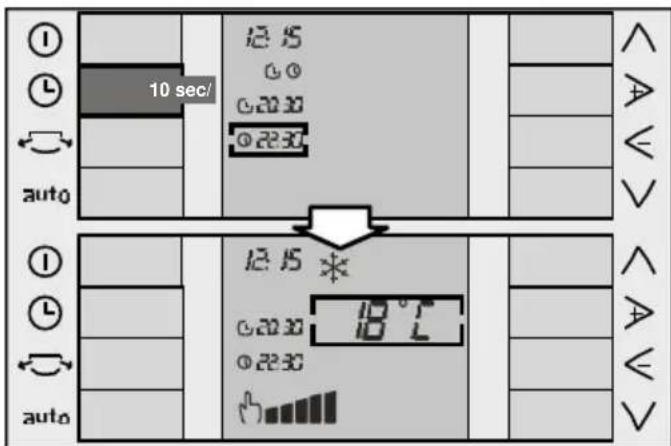

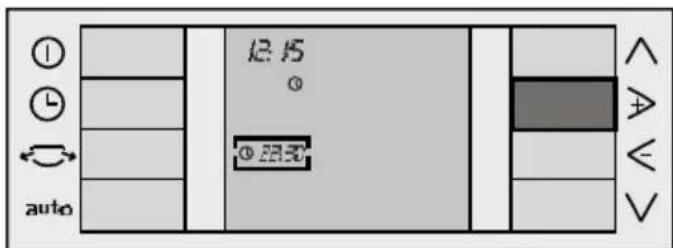

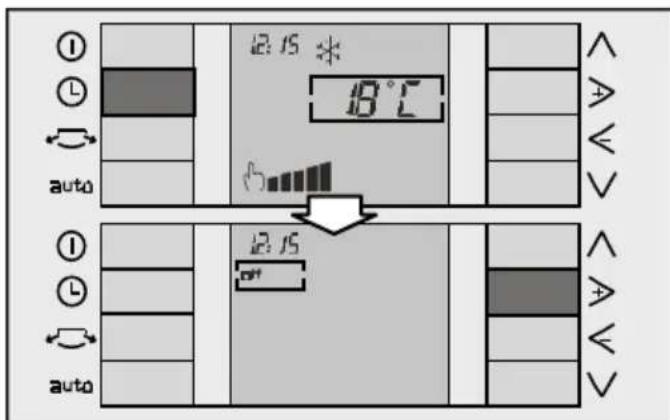

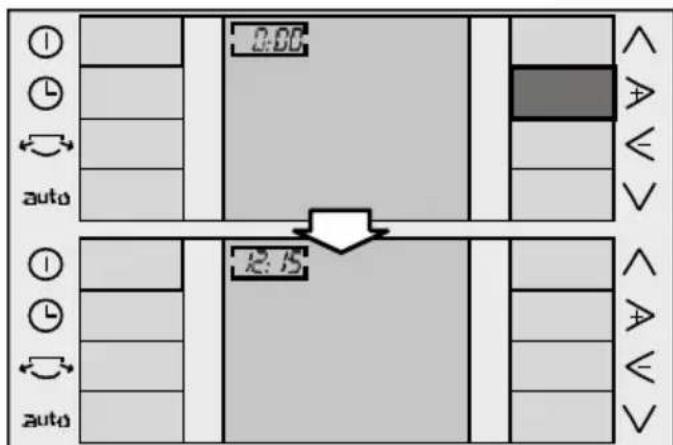

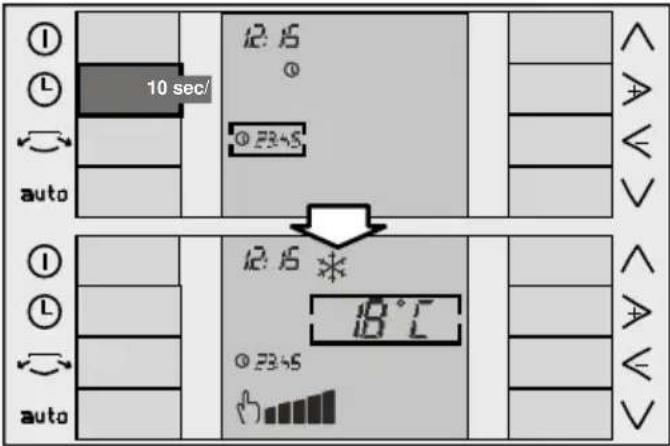

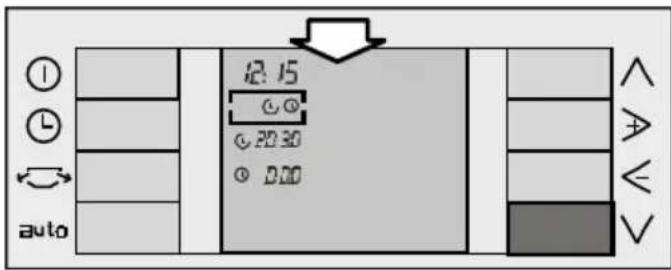

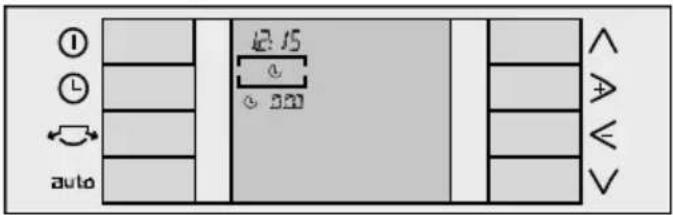

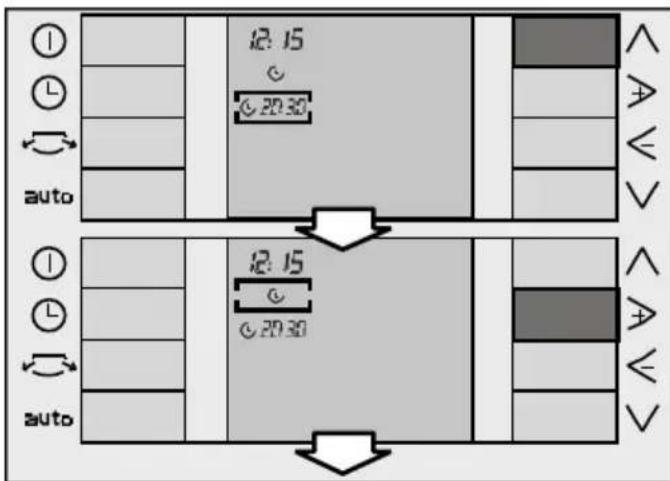

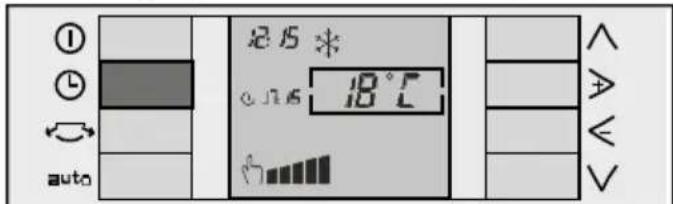

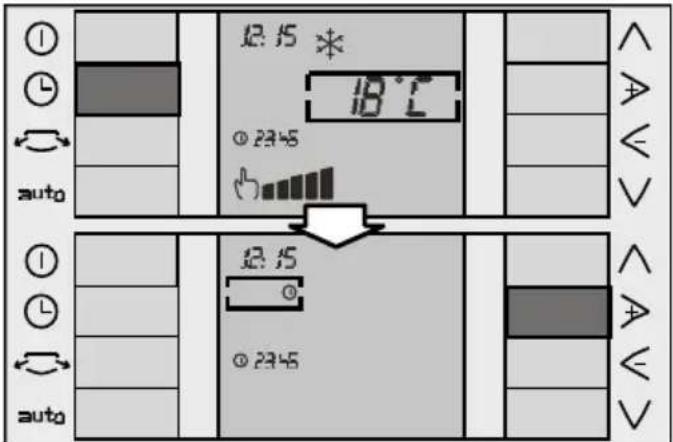

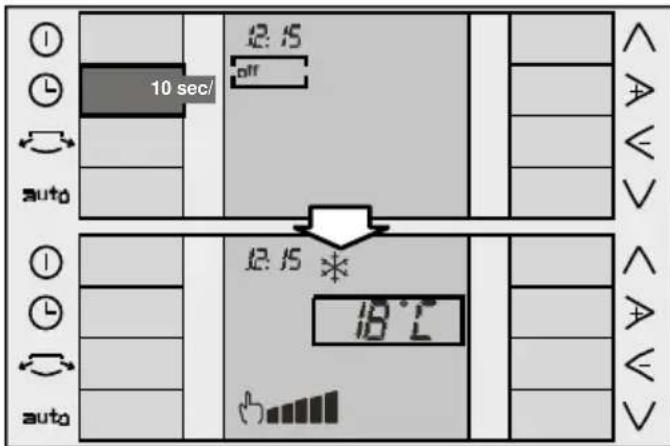

Einstellung der Uhrzeit / Programmierung der Zeitschaltuhr Einstellung der Uhrzeit

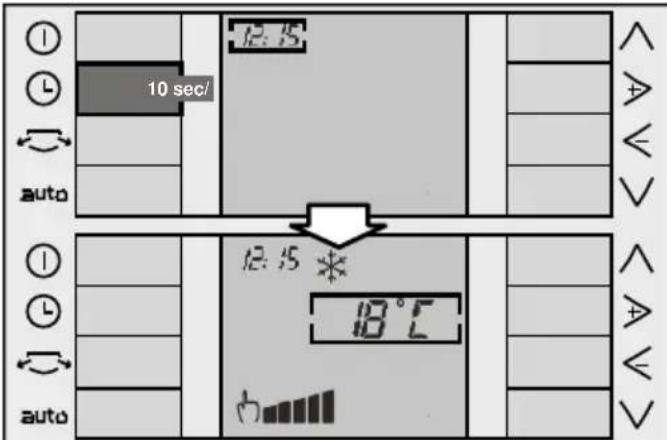

• Wenn das Gerät zum ersten Mal an das Stromnetz angeschlossen wird, wird nur die aktuelle Uhrzeit (im 24-Stunden-Format) oben links auf dem Display angezeigt. Die Anzeige blinkt (Default-Anzeige: 0.00 Uhr).

Zum Einstellen der Uhrzeit muss das Gerät mit der ON-Taste ① eingeschaltet werden. Wenn Sie während der Programmierung bzw. des Einstellens der Uhrzeit auf Ihrem Gerät länger als 10 Sekunden warten, bis Sie den nächsten Schritt ausführen, schaltet das Display automatisch auf das Hauptmenü darüber. Es werden die Funktionen angezeigt, die ab Werk vor der Auslieferung vorprogrammiert wurden, oder - falls Sie die Zeitschaltuhr schon vorher einmal programmiert hatten - die Einstellungen, die Sie zuletzt vorgenommen hatten.

Bedienungsanleitung

Drücken Sie die Taste. Das Auswahlkästchen befindet sich im Timer-Menü, angezeigt wird die zuletzt ausgewählte Funktion (Default-Anzeige: OFF).

Wenn Sie jetzt die Taste drücken, bewegt sich das Auswahlkästchen auf die Uhrzeit. Die Uhrzeit wird mit den Tasten ▶ bzw. ◀ eingestellt. Bei jeder Betätigung der Tasten ändert sich die Anzeige um eine Minute. Wenn Sie die Taste gedrückt halten, läuft die Minutenanzeige schneller.

Mit der Taste - oder nach 10 Sekunden Wartezeit, ohne eine Taste zu betätigen - wird die Uhrzeit gespeichert und das Display schaltet zum Hauptmenü zurück.

Programmierung der Zeitschaltuhr

Ein- bzw. Ausschaltzeiten können nur bei eingeschaltetem Gerät programmiert werden. Außerdem muss die Uhrzeit eingestellt sein.

Drücken Sie die Taste L, um das Timer-Menü aufzurufen. Innerhalb des Timer-Menüs können die verschiedenen Funktionen, die das Gerät bietet, mit der "+"-Taste programmiert werden.

Folgende Funktionen stehen zur Verfügung:

: Gerät nicht programmiert. "Start": Uhrzeit, zu der das Gerät eingeschaltet wird. - "Start/Stop": Programmierung der Uhrzeit für Ein- und Ausschalten des Geräts. "Stop": Uhrzeit, zu der das Gerät ausgeschaltet wird.

Programmierung der Einsatzzeit für das Gerät

Drücken Sie die Taste, um das Timer-Menü aufzurufen. Standardmäßig wird die zuletzt programmierte Funktion angezeigt.

Bedienungsanleitung

Wählen Sie mit den Tasten und die Funktion (siehe Tasten + und -).

Bewegen Sie den Cursor mit den Tasten ▷ und ◁ nach unten bis zum Menü "Einschaltzeit". Wenn die Menüoption ausgewählt ist, können Sie mit den Tasten "+" bzw. "-" die gewünschte Einschaltzeit vorprogrammieren.

Die Anzeige ändert sich in 15-Minuten-Intervallen. Zum Abspeichern der eingestellten Einsatzzeit drücken Sie einfach die Taste oder lassen Sie 10 Sekunden verstreichen, ohne eine Taste zu betätigen. Auf dem Display wird jetzt die programmierte Uhrzeit zusammen mit dem jeweiligen Symbol (in diesem Fall das Symbol und den voreingestellten Funktionen) angezeigt.

Programmierung der Ein- und Ausschaltzeit für das Gerät ("Start / Stop")

Drücken Sie die Taste, um das Timer-Menü aufzurufen. Standardmäßig wird die zuletzt programmierte Funktion angezeigt.

Wählen Sie mit den Tasten ▷ und ◁ die Funktion (siehe Tasten ▷ und ◁). Bewegen Sie den Cursor mit der Taste (siehe Tasten und) nach unten bis zum Menü "Einschaltzeit". Wenn die Menüoption ausgewählt ist, können Sie mit den Tasten > bzw. < die gewünschte Einsatzzeit vorprogrammieren.

Bewegen Sie den Cursor mit der Taste nach unten auf die Menüoption "Zeitschaltuhr". Wählen Sie mit den Tasten und < die Funktion (siehe Tasten und).

Bewegen Sie den Cursor mit der Taste v nach unten bis auf das Menü "Ausschaltzeit". Mit den Tasten >> bzw. < können Sie die gewünschte Ausschaltzeit einstellen. Die Anzeige ändert sich in 15-Minuten-Intervallen.

Zum Abspeichern der eingestellten Ein- bzw. Ausschaltzeit drücken Sie einfach die Taste oder lassen Sie 10 Sekunden verstreichen, ohne eine Taste zu betätigen. Auf dem Display wird jetzt die programmierte Uhrzeit angezeigt.

Programmierung der Ausschaltzeit für das Gerät ("Stop")

Drücken Sie die -Taste, um das Timer-Menü aufzurufen. Standardmäßig wird die zuletzt programmierte Funktion angezeigt.

Wählen Sie mit den Tasten > und < die Funktion (siehe Tasten > und <).

Bewegen Sie den Cursor mit der Taste (siehe Tasten und ) nach unten bis zum Menü "Ausschaltzeit". Wenn die Menüoption ausgewählt ist, können Sie mit den Tasten > bzw. < die gewünschte Ausschaltzeit vorprogrammieren. Die Anzeige ändert sich in 15-Minuten-Intervallen.

Zum Abspeichern der eingestellten Ausschaltzeit drücken Sie einfach die Taste oder lassen Sie 10 Sekunden verstreichen, ohne eine Taste zu betätigen. Auf dem Display wird jetzt die programmierte Uhrzeit angezeigt.

Ausschalten der Zeitschaltuhr

Drücken Sie die -Taste, um das Timer-Menü aufzurufen. Standardmäßig wird die zuletzt programmierte Funktion angezeigt.

Wählen Sie mit den Tasten und die Funktion. Wenn Sie die Taste drücken oder 10 Sekunden verstreichen lassen, ohne eine Taste zu betätigen, schaltet sich die Zeitschaltuhr aus. Auf dem Bildschirm wird keine Programm-Uhrzeit angezeigt.

Die in der Zeitschaltuhr vorprogrammierten Werte und Funktionen bleiben aktiv - die entsprechenden Vorgänge wiederholen sich in Abhängigkeit von den eingestellten Zeiten -, solange sie nicht, wie vorstehend beschrieben, deaktiviert oder annulliert werden.

Pflege und Wartung

Reinigung des Geräts

Es empfiehlt sich, vor der Reinigung des Geräts zur Sicherheit den Netzstecker zu ziehen. Zur Reinigung können Sie ein Tuch oder einen Schwamm und lauwarmes Wasser mit einem nicht aggressiven Reinigungsmittel verwenden. - Verwenden Sie niemals heißes Wasser (über 40°C), Waschlauge, Benzin, Säuren, Scheuerschwämme, Bürsten oder abrasive Reiniger und sorgen Sie dafür, dass kein Wasser in das Gerät gelangen kann.

Das Gerät darf nicht mit einem Wasserstrahl oder mit Druckluft gereinigt werden. Versuchen Sie nicht, zur Reinigung des Geräts dünne Gegenstände durch die Schlitze einzuführen.

Reinigung und Austausch der Zusatz-Luftfilter

Öffnen Sie die vordere Klappe des Geräts (sie muss nicht abgenommen werden). Hierzu die seitlichen Verschlusskammern (Abb. 26, 1) nach innen drücken und die Klappe nach vorne öffnen. (Abb. 26, 2). Die Klappe besitzt einen Anschlag, der verhindert, dass sie herabfällt.

Alle Modelle werden mit einem Basis-Luftfilter geliefert, der von Zeit zu Zeit gereinigt werden muss, siehe Abb. 27. Drücken Sie den Schnapper auf der Oberseite des Filters nach unten und nehmen Sie den Filter aus der Halterung heraus, siehe Abb. 28. Mit fließendem Wasser ausspülen, trocknen und wieder einsetzen.

Achtung!

Basisfilter nicht in der Geschirrspülmaschine reinigen. Das Plastikmaterial, aus dem der Filter gefertigt ist, ist nicht spülmaschinenfest und wird durch die hohen Temperaturen beim Waschvorgang in Mitleidenschaft gezogen. Der Filter würde sich verformen und könnte sogar zerbrechen.

Ihr Klimagerät ist außerdem mit einem Spezialfilter (2-fach-Wirkung) ausgestattet, den der Benutzer selbst einbauen muss (Siehe Abschnitt "Installation des Spezialfilters").

Der Spezialfilter gewährleistet eine bessere Luftqualität, wenn die Raumluft im Umluftbetrieb durch das Gerät geleitet wird.

Ein eingebauter, funktionstüchtiger Spezialfilter kann eine leichte Minderung der Kühlleistung des Geräts verursachen. Dies ist in besonderem Maße der Fall, wenn der Filter verstopft oder verbraucht ist. Das Filterelement sollte deshalb mindestens einmal jährlich überprüft und ausgetauscht werden, spätestens jedoch, wenn auf dem Display das Symbol

"Hinweis Filterwechsel" angezeigt wird. Diese Zubehörteile sind beim offiziellen Kundendienst des Herstellers selbst oder beim autorisierten Fachhändler erhältlich (siehe Abschnitt "Beschreibung des Zubehörs").

Um nach erfolgtem Filterwechsel das Symbol vom Display zu lösen, drücken Sie gleichzeitig die Tasten und < . Die Anzeige erlischt, und der Filter ist wieder einsatzfähig.

Einbau des 2-fach-Zusatz-Filters:

Überprüfen Sie, ob der Zusammenhang mit Halterahmen eingesetzt ist; andernfalls installieren Sie ihn wie in Abb. 29 gezeigt. Dabei muss die schwarze Seite des Filters am Halterahmen anliegen.

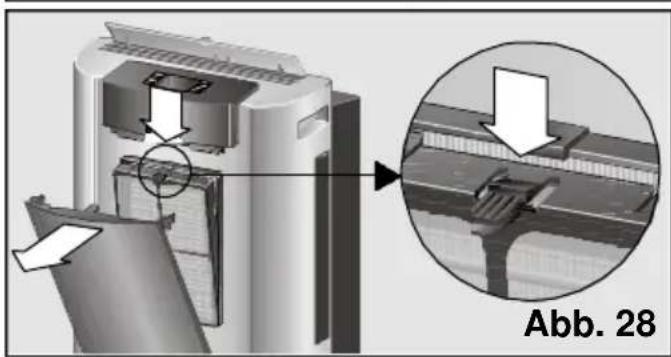

Den Grobstaubfilter aus dem Gerät herausnehmen, siehe Abb. 28. - Setzen Sie das Zusammenhang und den Halterahmen, wie in der Abb. 30 gezeigt, in den Grobstaubfilter ein. Dabei ist zu beachten, dass es zuerst in die unteren Stifte einrasten muss.

• Setzen Sie dann diese Baugruppe so in das Gerät ein, dass sich die unteren Stifte in die Lücken auf der Geräte-Vorderseite einfügen, drücken Sie auf den oberen Clip, bis die Baugruppe mit einem hörbaren "Klick" einrastet. Diese zeigt an, dass der Filter richtig eingesetzt ist. Schließen Sie die vordere Geräteabdeckung.

Achtung!

Um ein einwandfreies Funktionieren des Gerätes zu gewährleisten, darf nur ein Filtersatz in die Halterung eingelegt werden.

Hinweise:

Zur besseren Reinigung bzw. leichterem Filterwechsel kann die vordere Klappe auch ausgebaut werden. Hierzu die Klappe bis zum Anschlag öffnen (sie steht leicht nach außen geneigt offen, Abb. 30) und kräftig nach außen ziehen. Zum Wiedereinsetzen, die unteren Stifte der Klappe in die darauf vorgesehenen Öffnungen am Gehäuse einsetzen und soweit einfahren, bis die Stifte in den Gehäuseclips anschlagen.

Lagerungsbedingungen

Zu Ende der warmen Jahreszeit hängen Sie das Außengerät am Innengerät ein, um Platz zu sparen. Siehe "Transportbedingungen".

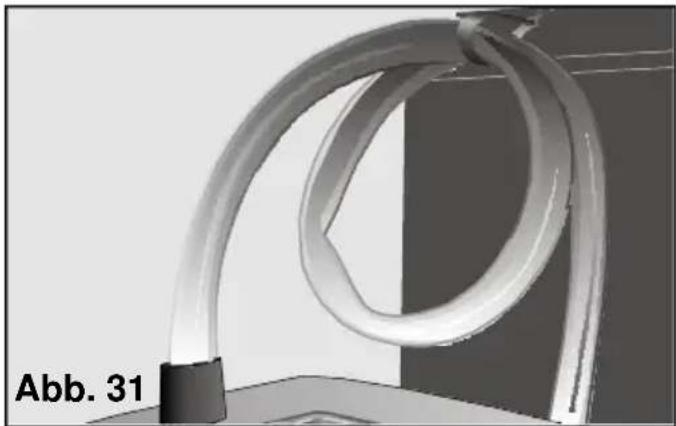

Der Schlauch muss für eine einwandfreie Lagerung aufgerollt und mit der Klemme B, Abb.1, Abb.31 gesichert werden.

Vor Inbetriebnahme zu Beginn der warmen Jahreszeit

Säubern Sie den Grobstaubfilter und setzen Sie, falls notwendig, einen neuen Zusatzfilter ein. Dann säubern Sie die oberen und die seitlichen Luftauslässe von Staub und Schmutz. Vergessen Sie nicht, bei der Vorbereitung vor der Inbetriebnahme den Schlauch sorgfältig abzurollen (siehe Abschnitt "Wichtige Hinweise").

Allgemeine Überlegungen zum Betrieb

Was tun, wenn...? ...

... das Gerät nicht funktioniert?

□ Überprüfen, ob der Netzstecker eingesteckt ist. Überprüfen, ob das Stromnetz Strom liefert oder ob eine Sicherung durchgebrannt ist. Stellen Sie am Thermostat die niedrigstmögliche Temperatur ein.

... das Gerät nicht funktioniert und das Symbol für den Füllstand des Kondenswasserbehälters auf dem Display angezeigt wird?

Innengerät auf eine ebene, waagrechte Fläche stellen. Wenn das Symbol weiterhin auf dem Display angezeigt wird, den Kondenswasserbehälter leeren. (Siehe Anweisungen unter "Klimatisierung"). Zustand des flexiblen Verbindungsschlauchs überprüfen. Er darf nicht zusammengebogen oder eingeklemmt sein. Der Höhenunterschied zwischen Innen- und Außengerät darf nicht mehr als 1,5 m betragen.

... das Gerät eine kurze Zeit lang funktioniert und dann abschaltet, ohne dass die vorgewählte Raumtemperatur erreicht wurde?

Vergewissern Sie sich, dass die Luftein- und Luftauslassöffnungen nicht verstopft sind. Falls die Außentemperatur 43 °C übersteigt, kann es vorkommen, dass sich das Gerät für kurze Zeit abschaltet. Danach schaltet es sich aber automatisch wieder ein. Falls die Innen- oder Außentemperatur unter 20 °C sinkt, ist es möglich, dass sich das Gerät zeitweise von selbst ausschaltet, um die Bildung bzw. Anhäufung von Reif oder Eis im Verdampfer zu vermeiden. Überprüfen Sie, ob die Verbindungsleitungen zwischen Innen- und Außengerät einwandfrei angeschlossen sind.

... das Gerät nicht ausreichend kühlt?

Sorgen Sie dafür, dass der Spalt des geöffneten Fensters bzw. der Tür so klein wie möglich ist (damit so wenig Luft wie

möglich aus dem Freien in den Raum kommt). Dies ist vor allem dann wichtig, wenn der Verbindungsschlauch so installiert wurde, dass die Tür oder das Fenster immer offen stehen.

Zustand des flexiblen Verbindungsschlauchs überprüfen. Er darf nicht zusammengebogen oder eingeklemmt sein. - Sonnenblenden und Rollos schließen, um die Sonneneinstrahlung so gering wie möglich zu halten.

... das Gerät eingeschaltet ist, aber der Kompressor nicht funktioniert ...

Die Raumtemperatur muss höher als 18 °C sein, damit das Gerät im Entfeuchtungs- und Klimatisierungsmodus betrieben werden kann. Die vorgewählte Raumtemperatur wurde erreicht. Wenn Sie das Gerät ausschalten, nachdem es eine Zeitlang in Betrieb war, und sofort wieder einschalten, läuft der Kompressor erst mit einer gewissen Zeitverzögerung an. Diese Zeitspanne ist nötig, um den einwandfreien Betrieb des Geräts zu gewährleisten.

... Wasser aus dem Außengerät tropft?

Vergewissern Sie sich, dass das Außengerät vollkommen waagrecht steht bzw. aufgehängt ist. Vergewissern Sie sich, dass das Außengerät nicht tiefer angeordnet ist als das Innengerät. Vergewissern Sie sich, dass der Verschlussstopfen richtig aufgesetzt ist.

... Sie Wasser an den oberen bzw. seitlichen Luftleiklappen oder an der Filterhalterung feststellen?

Es besteht kein Grund zur Beunruhigung. Das Kondenswasser bildet sich beim Normalbetrieb des Geräts.

... auf dem Display das Störungs-Symbol angezeigt wird?

• Setzen Sie sich mit Ihrem Fachhändler, dem Kundendienst oder dem Kundendienstnetz des Herstellers in Verbindung.

Überlegungen, die Ihnen einen Anruf beim Kundendienst ersparen können

Allgemeine Überlegungen zur Geräuschentwicklung

... das Gerät zu laute Geräusche verursacht?

Wir unterscheiden zwischen zwei Arten von Geräuschen, und zwar der Geräuschentwicklung im Normalbetrieb und außergewöhnlichen Geräuschen, die leicht abzustellen sind. Nachstehend sind einige dieser möglichen Geräusche beschrieben, um Ihnen das Auffinden der Quelle zu erleichtern.

Geräusche, die bei Normalbetrieb entstehen

Wiederkehrende Wassergeräusche und Gluckern werden durch die Umwälzpumpe verursacht, die zur Leistungsverbesserung des Geräts das Wasser umpumpt.

Ein gedämpftes Rauschen ist unvermeidlich. Es wird vom Kompressor verursacht.

Ein leises Pfeifgeräusch wird vom Kühlmittel erzeugt, wenn es beim Einschalten des Kompressors durch die dünnen Rohre des Geräts strömt.

Ein Klickgeräusch entsteht beim Ein- bzw. Ausschalten der Pumpe bzw. dann, wenn sich die Steuerungselektronik ein- bzw. ausschaltet.

Leicht zu behebende Geräusche

Vergewissern Sie sich, dass sich keine Gegenstände in den Lufteinlass- und den Luftauslassöffnungen des Geräts befinden. Sorgen Sie dafür, dass das Gerät nicht direkt neben Möbeln oder anderen Elektrogeräten steht, um zu vermeiden, dass der Aufprall von austretender Luft zusätzliche Geräusche verursacht. Wenn an den Seiten des Innengeräts ein unangenehmes Geräusch zu hören ist, ist das darauf zurückzuführen, dass die seitlichen Luftauslässe nur halb geöffnet sind. Sorgen Sie dafür, dass sie entweder ganz geöffnet oder ganz geschlossen sind.

Störungen anderer Art müssen von einem Fachmann beseitigt werden. Dies gilt auch für Reparaturen aller Art. Wenden Sie sich in einem solchen Fall an Ihren Fachhändler, den Kundendienst oder das Kundendienstnetz des Herstellers.

Kundendienst

Kundendienst

Wenn auch bei genauer Beachtung der Gebrauchsanleitung sowie des Abschnitts 8 "Hinweise, die Ihnen einen Anruf beim Kundendienst ersparen können" das Gerät nicht funktioniert, verständigen Sie bitte den

Kundendienst.

Wenn Sie sich an unsere Kundendienststellen wenden, geben Sie bitte den Gerätetyp (E-Nr.) und die Seriennummer (FD) an, die Sie auf dem Typenschild Ihres Gerätes finden, E Abb.1.

Garantiebedingungen

Die nachstehenden Bedingungen, die Voraussetzungen und Umfang unserer Garantieleistung umschreiben, lassen die Gewährleistungsverpflichtungen des Verkäufers aus dem Kaufvertrag mit dem Endabnehmer unberührt. Für dieses Gerät leisten wir Garantie gemäß nachstehenden Bedingungen:

1. Wir beheben unentgeltlich nach Maßgabe der folgenden Bedingungen (Nr. 2 - 6) Mängel am Gerät, die nachweislich auf einem Material- und/oder Herstellungsfehler beruhen, wenn sie uns unverzüglich nach Feststellung und innerhalb von 24 Monaten - bei gewerblichem Gebrauch oder gleichzusetzender Beanspruchung innerhalb von 12 Monaten - nach Lieferung an den Erstendabnehmer gemeldet werden. Zeigt sich der Mangel innerhalb von 6 Monaten ab Lieferung, wird vermutet, dass es sich um einen Material- oder Herstellungsfehler handelt.
2. Die Garantie erstreckt sich nicht auf leicht zerbrechliche Teile wie z.B. Glas oder Kunststoff bzw. Glühlampen. Eine Garantiepflicht wird nicht ausgelöst durch geringfügige Abweichungen von der Soll-Beschaffenheit, die für Wert und Gebrauchstauglichkeit des Gerätes unerheblich sind, oder durch Schäden aus chemischen und elektrochemischen Einwirkungen von Wasser, sowie allgemein aus anomalen Umweltbedingungen oder sachfremden Betriebsbedingungen oder wenn das Gerät sonst mit ungeeigneten Stoffen in Berührung gekommen ist. Ebenso kann keine Garantie übernommen werden, wenn die Mängel am Gerät auf Transportschäden, die nicht von uns zu vertreten sind, nicht fachgerechte Installation und Montage, Fehlgebrauch, mangelnde Pflege oder Nichtbeachtung von Bedienungs- oder Montagehinweisen zurückzuführen sind. Der Garantieanspruch erlischt, wenn Reparaturen oder Eingriffe von Personen vorgenommen werden, die hierzu von uns nicht ermächtigt sind, oder wenn unsere Geräte mit Ersatzteilen, Ergänzungs- oder Zubehörteilen versehen werden, die keine Originalteile sind und dadurch ein Defekt verursacht wurde.
3. Die Garantieleistung erfolgt in der Weise, dass mangelhafte Teile nach unserer Wahl unentgeltlich instandgesetzt oder durch einwandfreie Teile ersetzt werden.

Geräte, die zumutbar (z.B. im PKW) transportiert werden können und für die unter Bezugnahme auf diese Garantie eine Garantieleistung beansprucht wird, sind unserer nächstgelegenen Kundendienststelle oder unserem Vertragskundendienst zu übergeben oder einzusenden. Instandsetzungen am Aufstellungsort können nur für stationär betriebene (feststehende) Geräte verlangt werden.

Es ist jeweils der Kaufbeleg mit Kauf- und/oder Lieferdatum vorzulegen. Ersetzte Teile gehen in unser Eigentum über.

1. Sofern die Nachbesserung von uns abgelehnt wird oder fehlschlägt, wird innerhalb der oben genannten Garantiezeit auf Wunsch des Endabnehmers kostenfrei gleichwertiger Ersatz geliefert. Im Falle einer Ersatzlieferung behalten wir uns die Geltendmachung einer angemessenen Nutzungsanrechnung für die bisherige Nutzungszeit vor.
2. Garantieleistungen bewirken weder eine Veränderung der Garantiefrist, noch setzen sie eine neue Garantiefrist in Lauf. Die Garantiefrist für eingebaute Ersatzteile endet mit der Garantiefrist für das ganze Gerät.
3. Weitergehende oder andere Ansprüche, insbesondere solche auf Ersatz außerhalb des Gerätes entstandener Schäden sind - soweit eine Haftung nicht zwingend gesetzlich angeordnet ist - ausgeschlossen.

Diese Garantiebedingungen gelten für in Deutschland gekaufte Geräte. Werden Geräte ins Ausland verbracht, die die technischen Voraussetzungen (z.B. Spannung, Frequenz, Gasarten, etc.) für das entsprechende Land aufweisen und die für die jeweiligen Klima- und Umweltbedingungen geeignet sind, gelten diese Garantiebedingungen auch, sowie wir in dem entsprechenden Land ein Kundendienstnetz haben. Für im Ausland gekaufte Geräte gelten die von unserer jeweils zuständigen Landesvertretung herausgegebenen Garantiebedingungen. Diese können Sie über ihren Fachhändler, bei dem Sie das Gerät gekauft haben, oder direkt bei unserer Landesvertretung anfordern.

Beachten Sie unser weiteres Kundendienst-Angebot:

Auch nach Ablauf der Garantie stehen Ihnen unser Werkskundendienst und unsere Servicepartner zur Verfügung.

http://www.bosch-hausgeraete.de

Robert Bosch Hausgeräte GmbH

Carl-Wery-Str. 34

D 81739 München

Germany

9000125117
