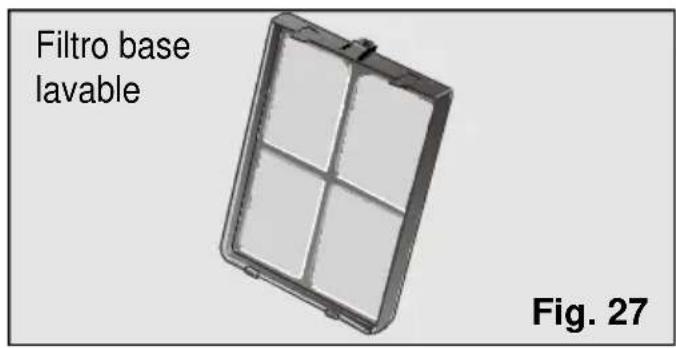

¿Cómo limpiar los filtros del aparato?

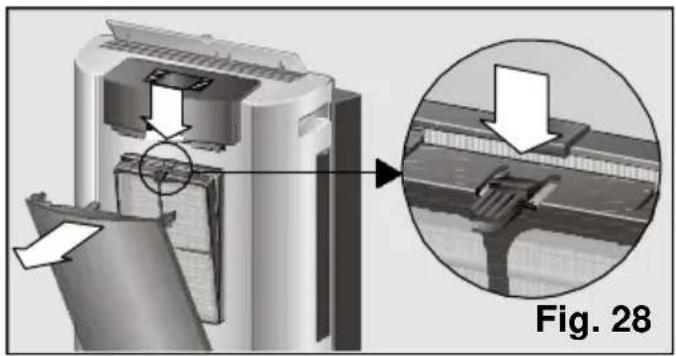

Desenchufe el aparato. Abra la puerta frontal, retire el filtro base presionando el clip, lávelo con agua tibia y séquelo. Para el filtro purificador, reemplácelo una vez al año.

¿Cómo usar el modo deshumidificación?

Seleccione el modo deshumidificación en la pantalla. El agua puede evacuarse a través del depósito o de forma continua retirando el tapón N y colocando un recipiente. La temperatura ambiente debe ser ≥ 18 °C.

¿Cómo programar el temporizador?

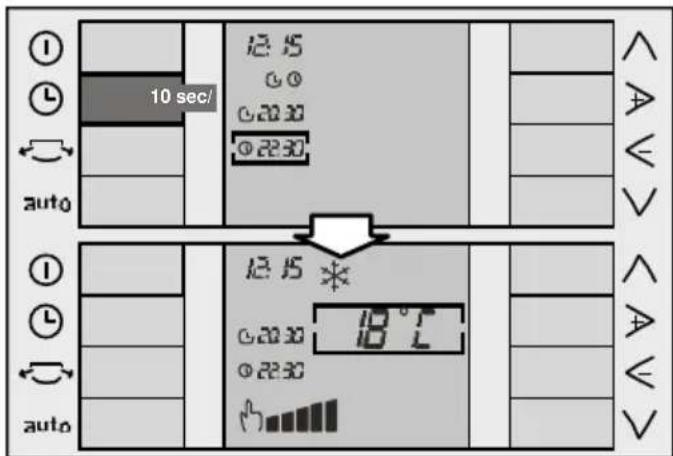

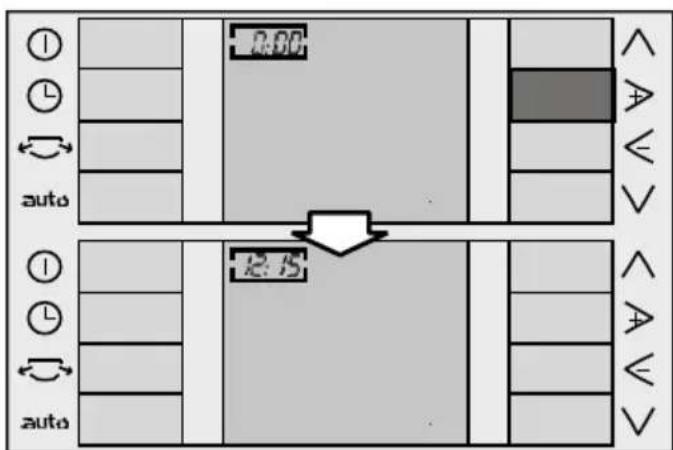

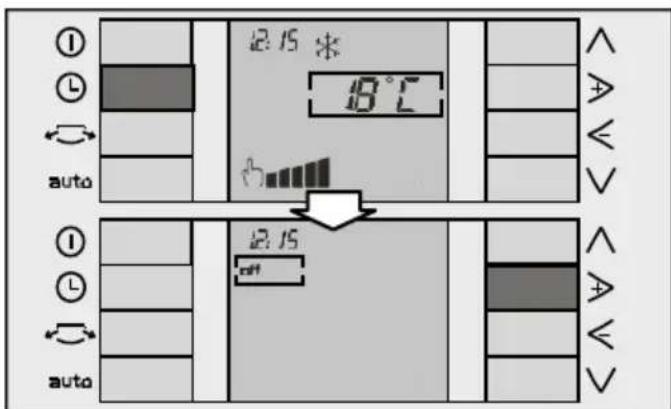

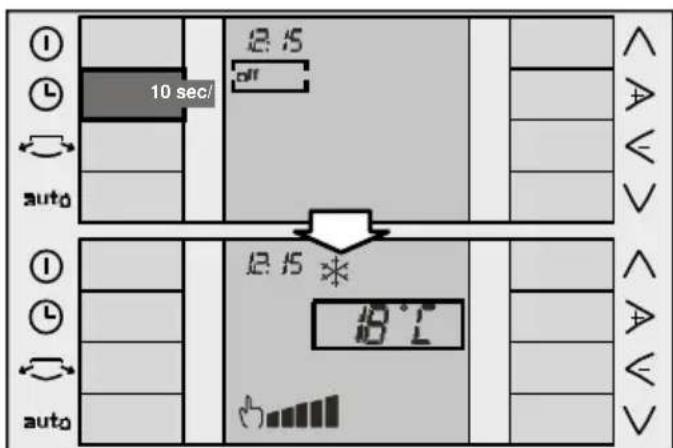

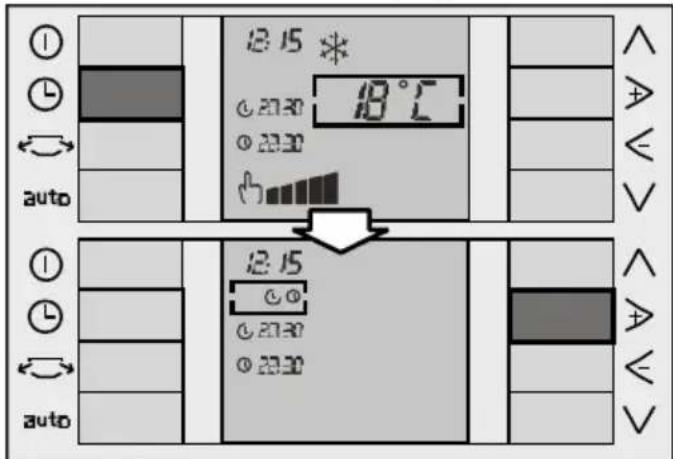

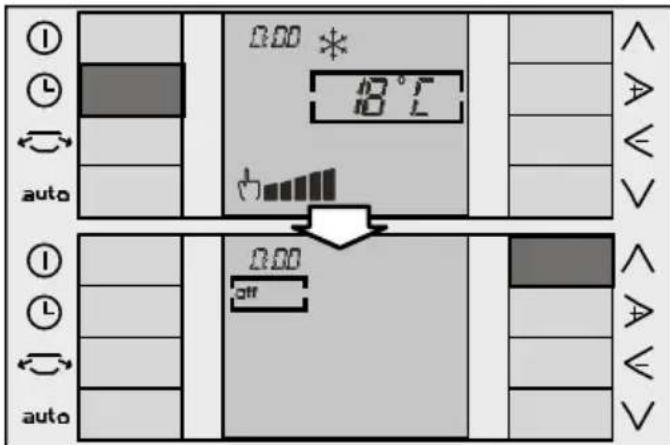

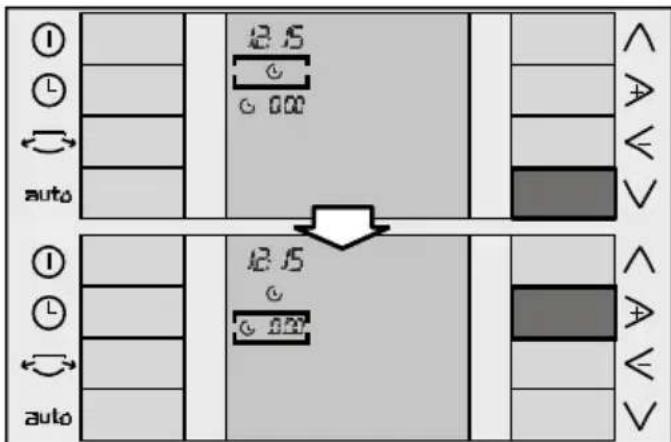

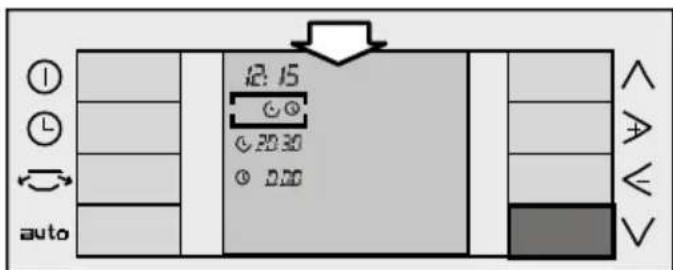

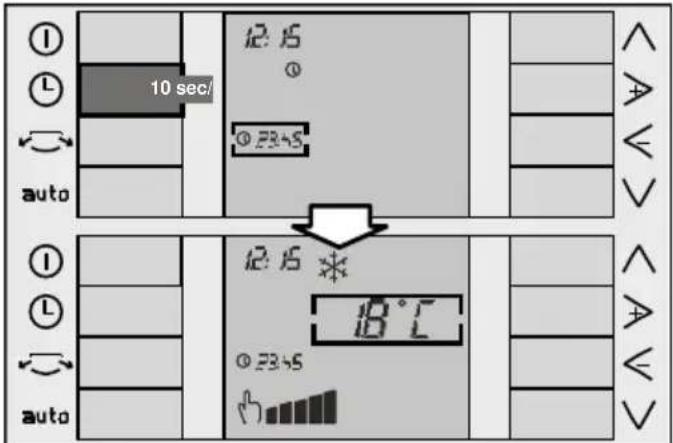

Presione la tecla L, navegue en el menú temporizador con las teclas arriba/abajo, elija Start, Stop o Start/Stop, luego ajuste la hora con las teclas + y -. Confirme presionando la tecla L o espere 10 segundos.

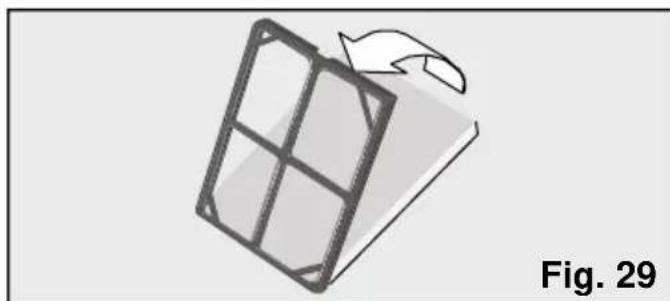

¿Cómo instalar el filtro purificador doble activo?

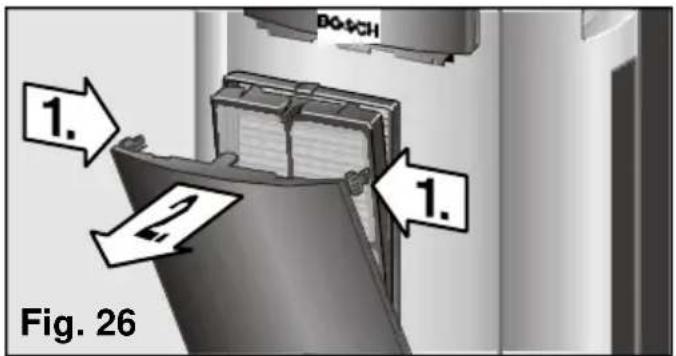

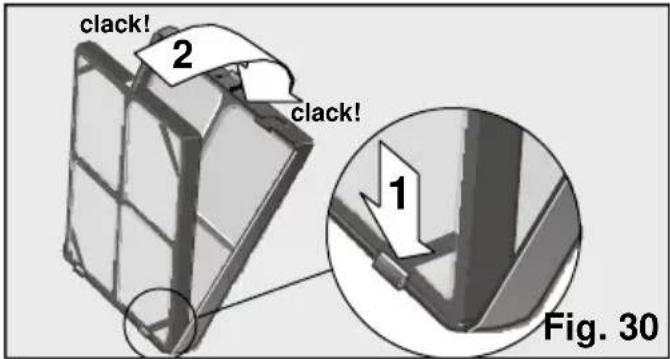

Retire el filtro base, inserte el filtro purificador en su soporte, luego coloque el conjunto en el aparato enganchando los ganchos inferiores y presionando el clip superior hasta que haga clic.

¿Por qué el aparato hace ruido?

Los ruidos normales incluyen un chapoteo de agua (bomba), un zumbido (compresor) o un ligero silbido (refrigerante). Si el ruido es molesto, verifique que las aletas laterales estén completamente abiertas o cerradas y que el aparato no esté en contacto con muebles.

¿Cómo transportar el aparato?

Vacíe primero el agua del depósito interno a través del tubo de evacuación. Cuelgue la unidad exterior en la unidad interior (Fig. 6). Incline si es necesario. Espere al menos una hora antes de volver a enchufar.

¿Por qué sale agua de la unidad exterior?

Verifique que la unidad exterior esté nivelada, que el tapón C esté en su lugar y que no esté más baja que la unidad interior. Un poco de agua es normal debido al funcionamiento.

¿Cómo ahorrar energía con este climatizador?

Apague el aparato cuando no lo use, elija una temperatura moderada (no demasiado baja), instale persianas o cortinas para reducir la entrada solar, y asegúrese de que los filtros estén limpios.

MANUAL DE USUARIO PAS 0740 BOSCH

Instrucciones de uso

Consejos para el desechado del embalaje

Respete el medio ambiente al tirar el embalaje de su equipo. Nuestros productos se embalan cuidadosamente para el transporte. Todos los materiales del embalaje son respetuosos con el medio ambiente (los cartones se obtienen a partir de papel usado) y pueden ser reciclados. Reciclando el embalaje, contribuye a un menor consumo de materias primas y a reducir el volumen de los vertederos. Contribuya de forma efectiva a la protección del medio ambiente mediante la correcta gestión del embalaje. Para ello, llévelo hasta el punto limpio de recogida que su ayuntamiento haya colocado más cercano, o si se lo admiten, devuélvalo al comerciante que le ha facilitado el equipo. El material de embalaje no es un juguete. No permita que los niños jueguen con el cartón ni con el plástico del embalaje, con el fin de evitar riesgo de asfixia.

Consejos para el desechado de su antiguo equipo

Desenchufe el equipo de la red y corte el cable de conexión. Los equipos incorporan materiales reciclables que se pueden recuperar, además de materiales peligrosos (como metales pesados o fluidos refrigerantes) que pueden producir contaminación del suelo o la atmósfera. Contribuya activamente a la protección del medio ambiente asegurando que su viejo equipo sea desguazado de modo respetuoso con el medio ambiente. Para ello, entregue el equipo en un centro oficial de recogida o recuperación de materiales (su ayuntamiento le informará del punto limpio de recogida más próximo). Los equipos contienen refrigerantes que han de eliminarse de acuerdo con la normativa vigente.

Este aparato cumple con la Directiva europea 2002/96/CE sobre aparatos eléctricos y electrónicos, identificada como RAEE (Residuos de aparatos eléctricos y electrónicos). La directiva proporciona el marco general válido en todo el ámbito de la Unión Europea para la retirada y la reutilización de los residuos de los aparatos eléctricos y electrónicos.

Consejos para el ahorro de energía

Durante la etapa de uso, su equipo consume energía, lo que genera un impacto medioambiental. Se debe intentar mejorar la eficiencia del equipo y, por tanto, reducir el consumo. Para ello:

Apague el equipo de aire cuando no lo necesite. Elija una temperatura idónea; temperaturas demasiado bajas conllevan un alto consumo de energía. Coloque el equipo en un lugar alejado de posibles fuentes de calor (radiación solar, etc.) y con una buena circulación del aire. Asegúrese de la correcta instalación del equipo. Se puede conseguir reducir el consumo de energía hasta en un 30%, reduciendo la entrada de calor en la habitación mediante el uso de toldos, persianas o cortinas en aquellas superficies acristaladas. - Utilice los accesorios que incluye su equipo, como los específicos que se describen en el apartado "Descripción de los accesorios", para minimizar el paso de aire exterior a la habitación. En caso de realizar accesorios que necesiten practicar agujeros en paredes o ventanas, se recomienda ajustar al máximo y cerrar las juntas con silicona, yeso o similar para evitar el paso de aire a través de los huecos.

Para la evacuación del aire caliente en el caso de ventanas correderas, instale el accesorio que evita la entrada de aire caliente del exterior y puede mejorar la eficiencia. Asegúrese de que las entradas y salidas de aire no estén siendo obstruidas. Manténgalas limpias y libres de suciedad, polvo y objetos extraños.

Asegúrese de que los filtros de que dispone el equipo estén limpios y correctamente instalados (ver "Limpieza y Mantenimiento"). En verano, ventile la casa cuando el aire de la calle sea más fresco (primeras horas de la mañana y durante la noche).

Observaciones Importantes

Antes de conectar su equipo

Lea el libro de instrucciones antes de utilizarlo por primera vez. Contiene información importante, no solo para el uso sino también para su seguridad y mantenimiento. - Conserve este libro de instrucciones. Eventualmente, podría servir a otro usuario. No ponga en marcha un equipo dañado. El montaje y conexión de su equipo deben ser de acuerdo con las instrucciones de montaje y normativa vigente. Si no se respetan las instrucciones de instalación y uso, corre el riesgo de perder la garantía. - Nuestros equipos están de acuerdo con las normas de seguridad vigentes. Solo técnicos competentes están autorizados a repararlos. Está en juego su seguridad. Asegúrese de que los tapones N, Fig. 1 y C, Fig. 2 estén bien metidos, ya que pueden haberse soltado durante el transporte. El fabricante advierte que la utilización de estos equipos es exclusivamente para uso doméstico y/o comercial, entendiendo por comercial, oficinas o habitaciones de tamaño y características similares a las especificadas en los catálogos comerciales. El uso industrial, entendiendo por este término, el uso en grandes superficies o cerca de fuentes de calor no ambientales (resistencias, estufas etc.), no queda garantizado.

¡Atención!!

Para ocupar el menor espacio posible, la manguera B, Fig. 2, se encuentra enrollada. Al preparar el equipo para su uso, el fabricante recomienda en primer lugar desdoblar los bucles de la manguera con cuidado.

El interior de la manguera contiene tubos que no deben ser aprisionados ni torcidos para evitar su rotura.

En modelos con manguera desconectable es recomendable desconectar la manguera para deshacer los bucles fácilmente. En modelos con manguera fija, será necesario girar la unidad exterior sobre sí misma.

En caso de haber niños en el hogar

No permita que los niños se sienten, suban o se apoyen sobre la puerta frontal o sobre el equipo de aire acondicionado. El equipo podría volcarse y producir daños sobre personas y/u objetos. No permita que los niños jueguen con el equipo. Mantenga alejados a los niños pequeños del aparato de aire acondicionado, especialmente si la puerta frontal del mismo estuviera abierta, para evitar que se cuelguen o se apoyen en ella, impidiendo de este modo el volcado del equipo. No permita que los niños jueguen o introduzcan objetos en las salidas de aire y en el resto de cavidades del equipo.

Presentación de su nuevo equipo

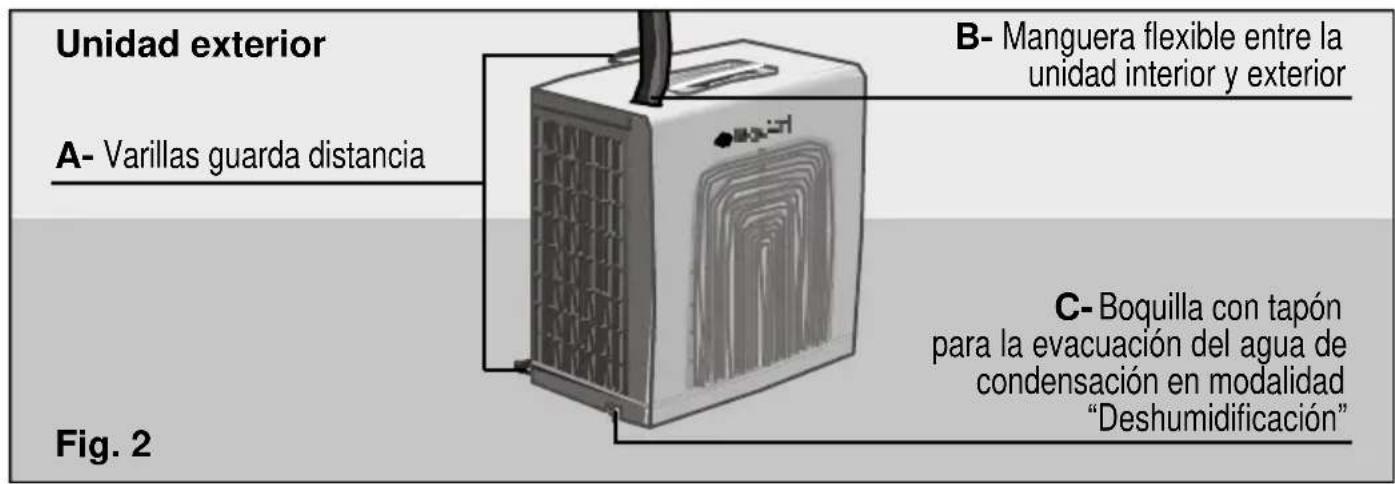

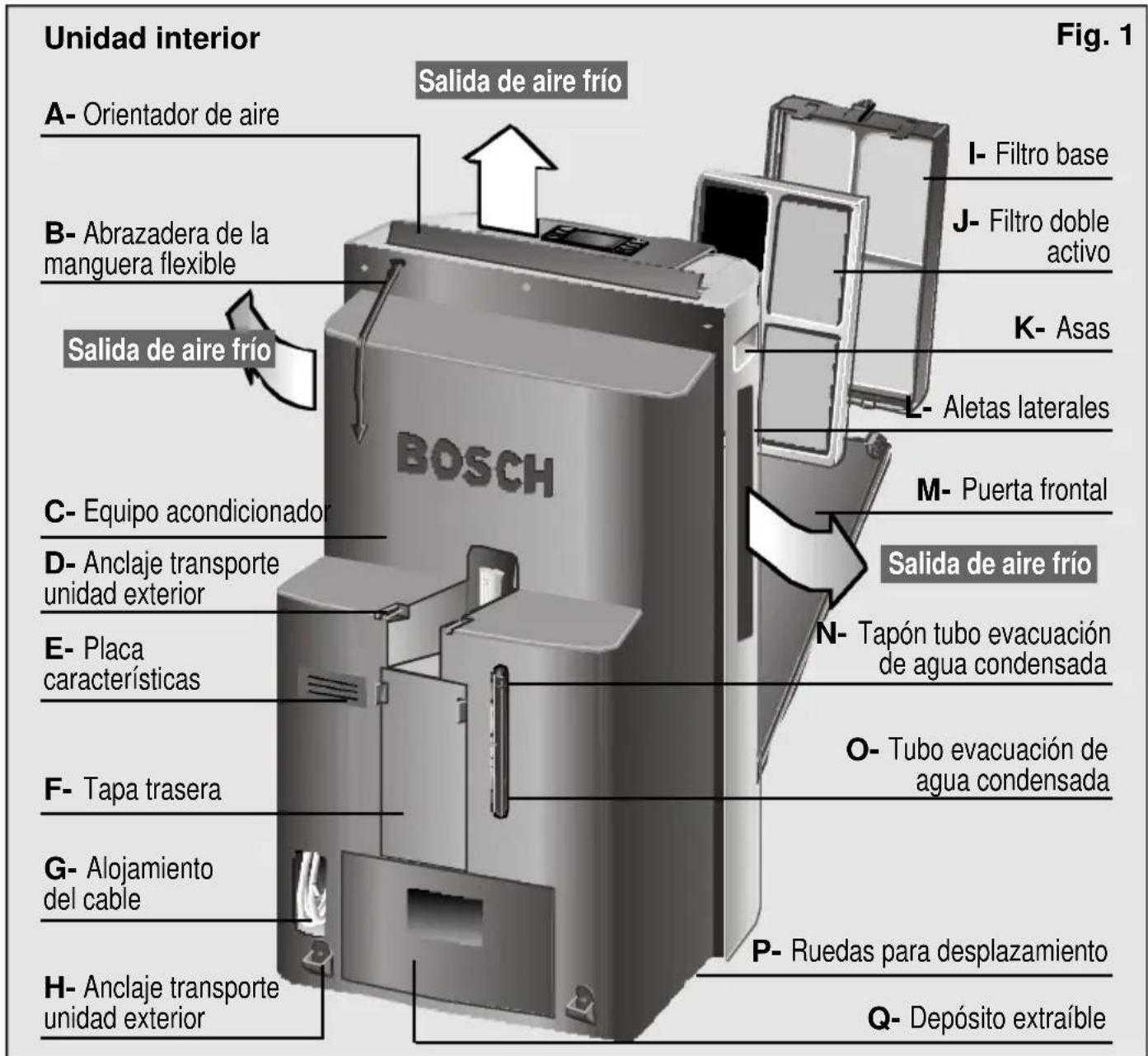

Descripción del equipo

Presentación de su nuevo equipo

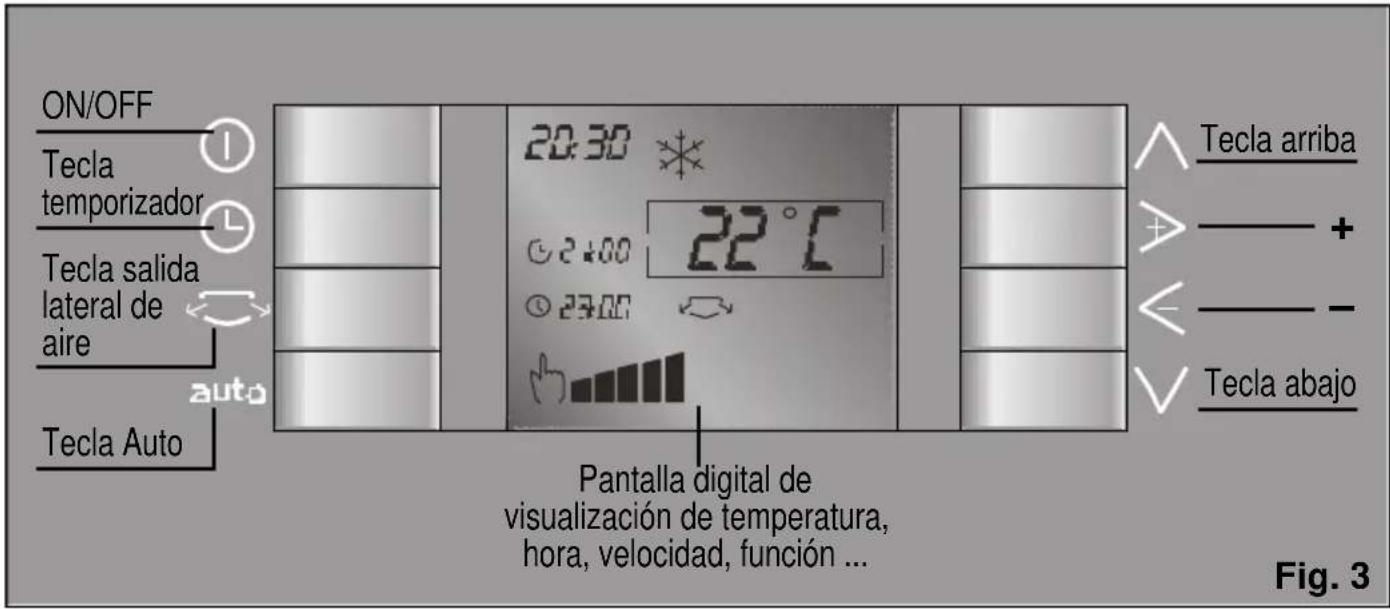

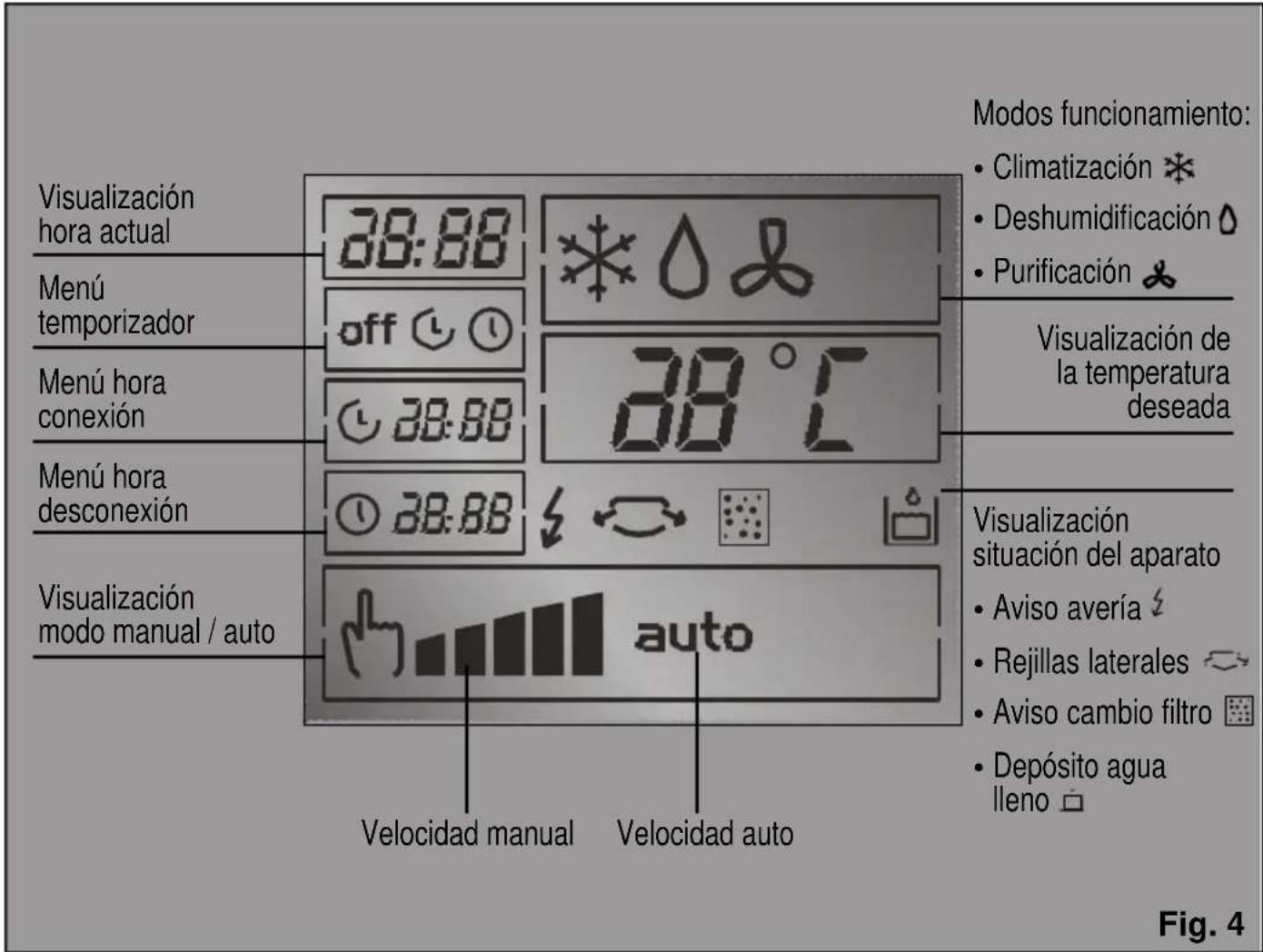

Panel de control

Descripción de los accesorios

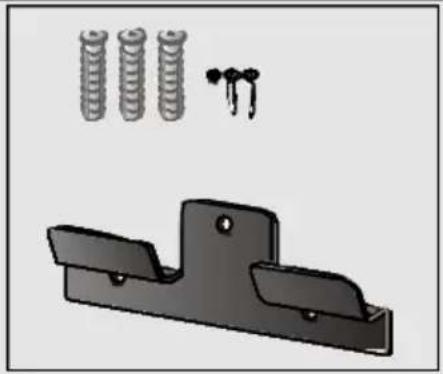

Accesorio: Placa soporte con tacos y tornillos para colgar la unidad exterior

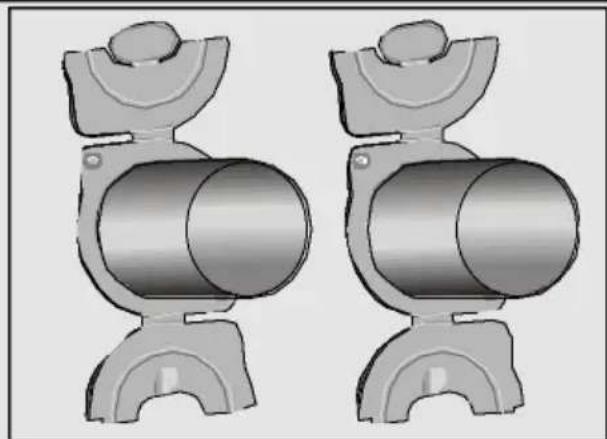

Accesorios: Pasamuros (Fig. 5)

	Filtro base Filtro	doble activo Corredera balcón Art. №: PAZ10000 Art.	N№:PZ1201
PAS0720 /	√	√ ●	●
Medidas aprox min / max (largo x ancho) cm.			70x10/ 205x10

Accesorios de serie: Estos accesorios se entregan con el equipo. - Accesorios opcionales: Estos accesorios podrán ser adquiridos en el Servicio Oficial del Fabricante o en Distribuidores Autorizados.

Condiciones de instalación

Este electrodoméstico debe conectarse a la red a 220/240 V y 50 Hz, en un enchufe con toma de tierra. Protección mediante un fusible de 16 A de acción lenta. En caso de necesitarse una alargadora, esta debe estar provista de toma de tierra, su sección deberá ser de al menos 1,5 mm² por terminal y su longitud inferior a 25 m. El cable de conexión a la red eléctrica dispone de un alojamiento en la parte posterior del equipo. Ver G, Fig. 1. No permitido.

¡Atención!

Si por alguna razón fuese necesario reemplazar el cable de conexión a la red eléctrica por uno nuevo, este deberá ser sustituido solo por personal autorizado del Servicio Técnico Oficial.

Recordamos que una vez apagado el equipo es necesario esperar aproximadamente 3 horas antes de volver a encenderlo. Es el tiempo necesario para garantizar el correcto funcionamiento del mismo.

Condiciones de transporte

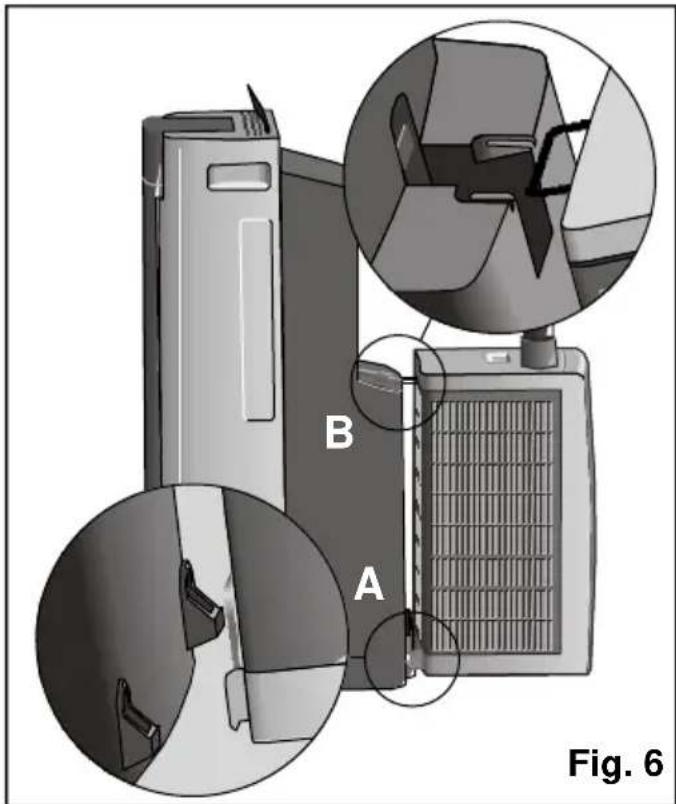

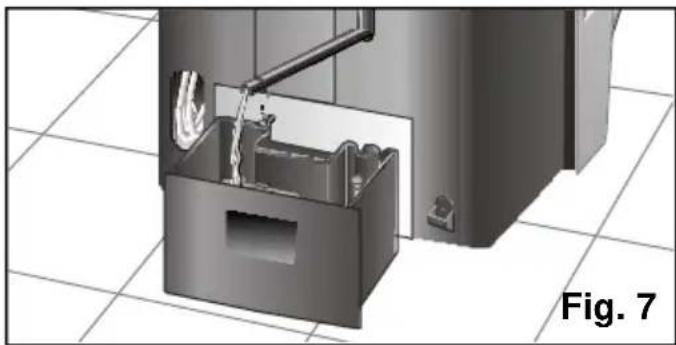

Para facilitar el transporte de la unidad interior, esta va equipada con ruedas. - Para transportar la totalidad del equipo con mayor facilidad, colgar la unidad exterior de la unidad interior como se indica en la Fig. 6. Para ello deberá introducir en primer lugar los salientes inferiores (A) y en segundo lugar la varilla superior (B) de la unidad exterior, en la unidad interior. En caso de que sea necesario inclinar el equipo para facilitar su transporte, habrá que vaciar el agua que se encuentra en el depósito interno del mismo, sacando de su alojamiento el tubo de desagüe y desmontando el tapón, Fig. 7, para evacuar el agua generada. Una vez vaciado el depósito, no olvide colocar tapón y tubo en su alojamiento.

Es conveniente esperar un plazo mínimo de una hora antes de conectar de nuevo el equipo. En caso de transporte solo de la unidad exterior, desconectar primeramente el equipo, extraer el tapón C, Fig. 2, de la unidad exterior, inclinarla ligeramente y vaciar el agua residual que pudiera haber en su interior.

Advertencia!!

Si usted observa agua en la base de la unidad exterior no debe preocuparse, es algo totalmente normal, se debe al propio funcionamiento del equipo.

Preparación del equipo antes del uso

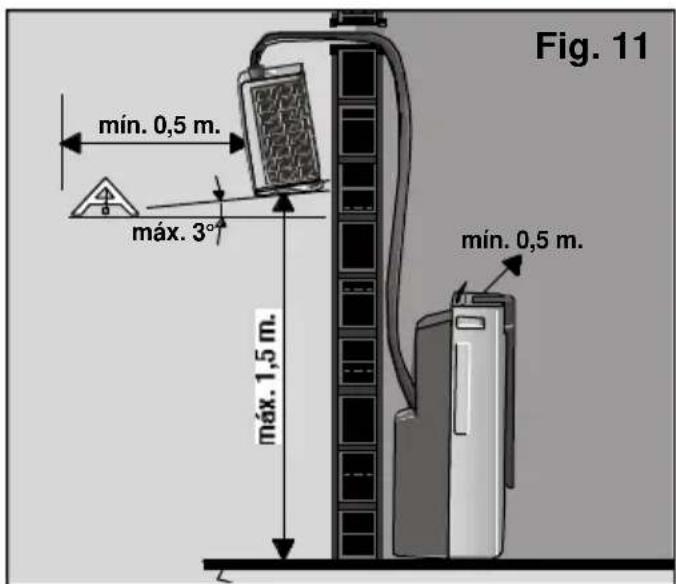

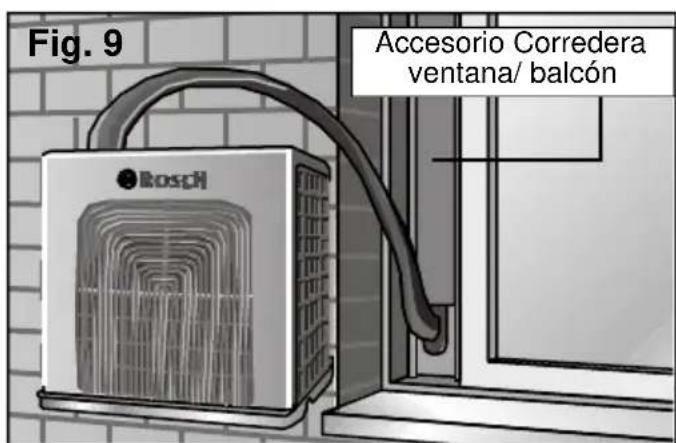

Emplazamiento de la unidad exterior

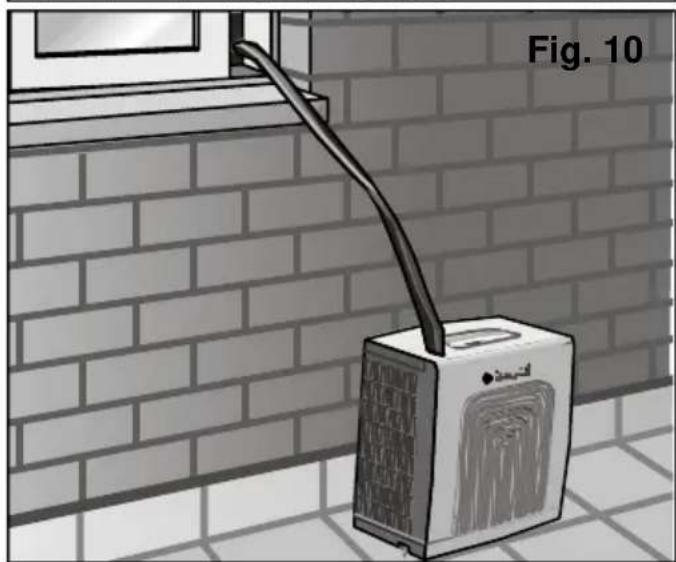

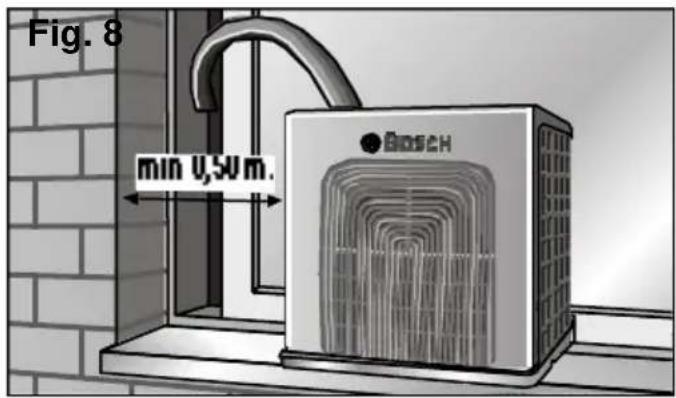

De acuerdo con el deseo del usuario y las posibilidades del recinto, la unidad exterior puede colocarse de cualquiera de las formas que se muestran en las figuras 8, 9 y 10. Teniendo en cuenta que el emplazamiento debe efectuarse sobre una superficie lo más horizontal posible, con una inclinación máx. de 3°. Fig. 11. Para colgar la unidad exterior del gancho de que va dotada, utilice el accesorio Placa Soporte.

¡Atención!

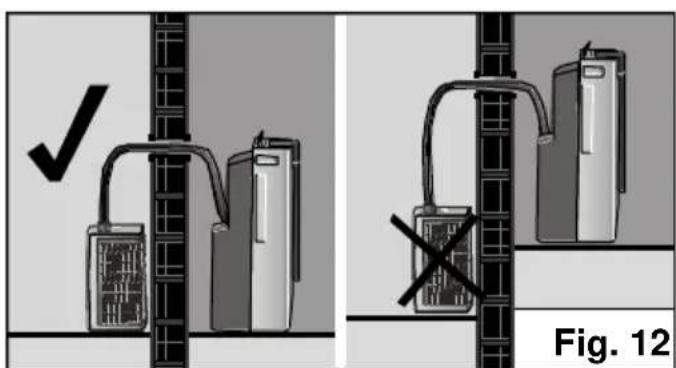

Recuerde en primer lugar desdoblar los bucles de la manguera! (ver apartado Observaciones importantes). Cerciórese de que la unidad exterior está colocada en posición horizontal, de lo contrario podrá gotear agua de su base. Para ello utilice la varilla guardadistancia inferior, ver A Fig. 2. Por razones de seguridad, no colgar la unidad exterior pendiente únicamente de la manguera que la une con la interior. No monte la unidad exterior a más altura de la permitida ni a nivel inferior que la unidad interior. Mantener distancias mínimas con objetos adyacentes. Ver figs. 11 y 12. No aprisionar ni torcer la manguera flexible que une ambos aparatos.

Preparación del equipo antes del uso

Comunicación de las unidades interior y exterior

Ambas unidades vienen unidas por una manguera flexible. A la hora de poner en marcha el equipo se podrá optar por:

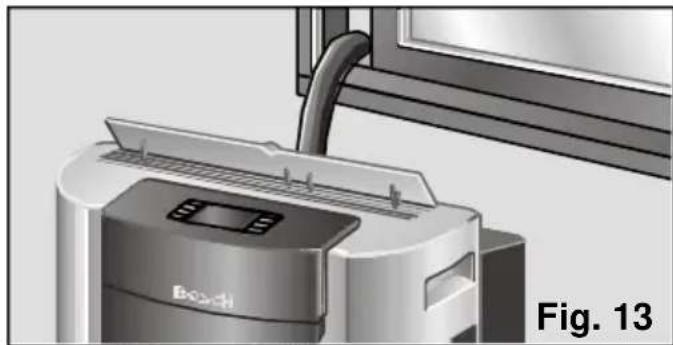

Hacer que la manguera pase a través de una puerta o ventana entreabiertas, Fig. 13.

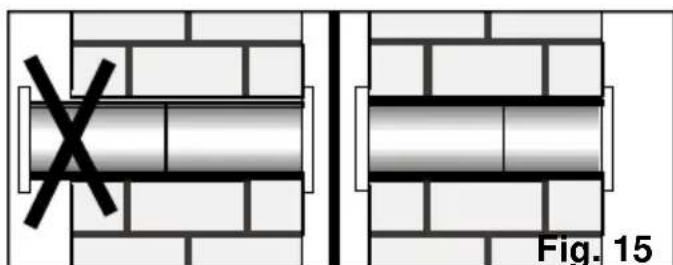

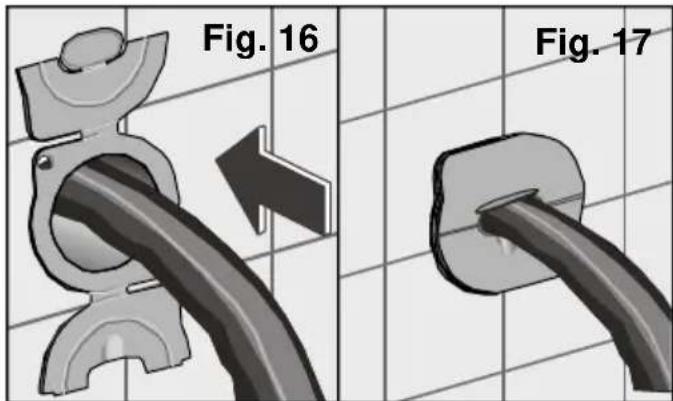

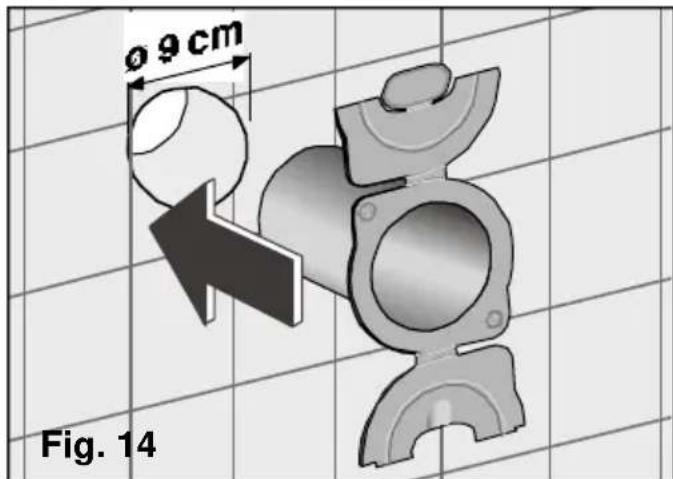

Hacer un orificio de 9 cm de diámetro en el muro en el cual se colocarán los accesorios Pasamuros, Fig. 14.

Si la largura de los accesorios es excesiva, se puede cortar uno de ellos para adaptar el Conjunto a la dimensión del muro, Fig. 15.

Este accesorio puede sujetarse al muro mediante tornillos y tacos o silicona, yeso, etc.

En caso de no usar o necesitar el equipo de aire acondicionado, tras sacar la manguera del orificio se cierran las tapas del accesorio con lo que se cierra también el orificio practicado en la pared.

Separación de la manguera flexible de la unidad interior.

Para la instalación de la manguera a través de la pared, es necesario desmontarla de la unidad interior. Para ello deben procederse del modo siguiente:

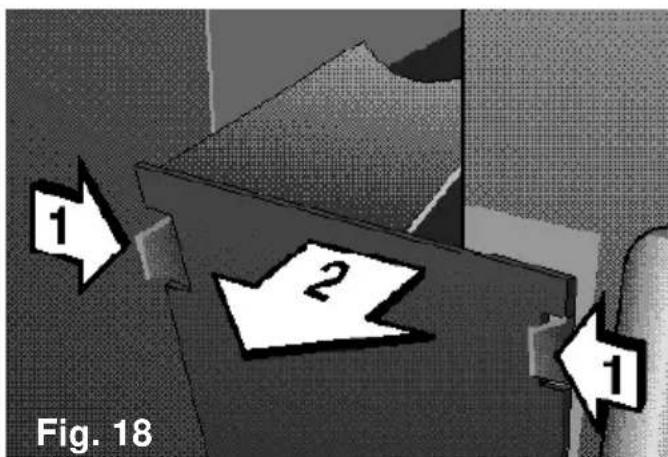

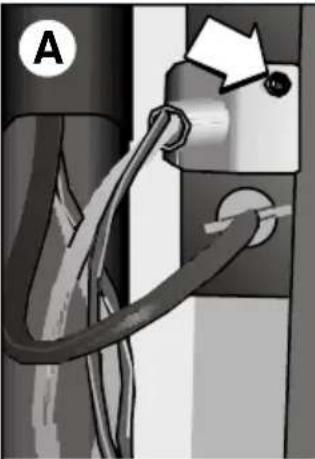

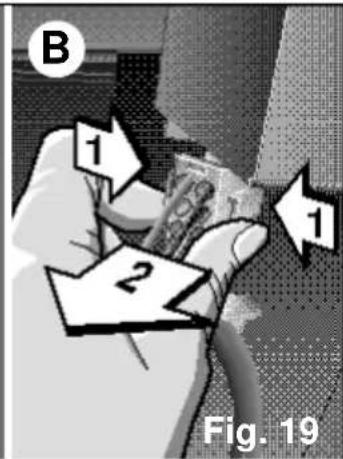

Desconectar el aparato de la red eléctrica. Retirar la tapa F, Fig.1, de la unidad interior con lo que queda a la vista la zona de unión de la manguera flexible, Fig. 18.

Para extraer la conexión eléctrica quitar el tornillo y sacar la tapa que lo cubre, Fig.19 A. Presionar las patillas laterales del conector con cuidado y sacarlo de su posicionamiento. Fig. 19 B.

Preparación del equipo antes del uso

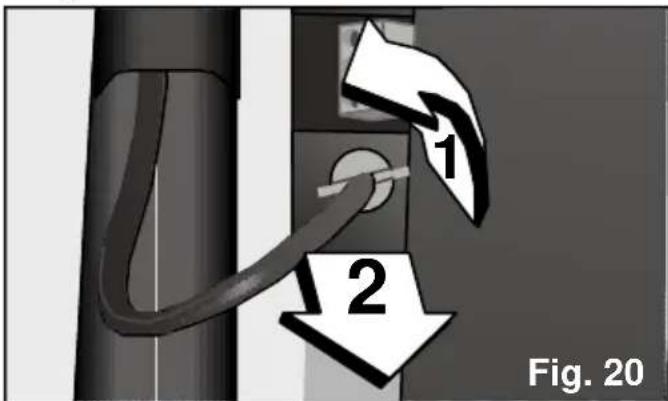

Desmontar el tubo de evacuación de agua de condensación girándolo 1/4 de vuelta hacia la izquierda, y extrayéndolo, Fig.20. Tenga especial cuidado al sacar dicho tubo ya que es posible que se derrame parte del agua contenida en el mismo.

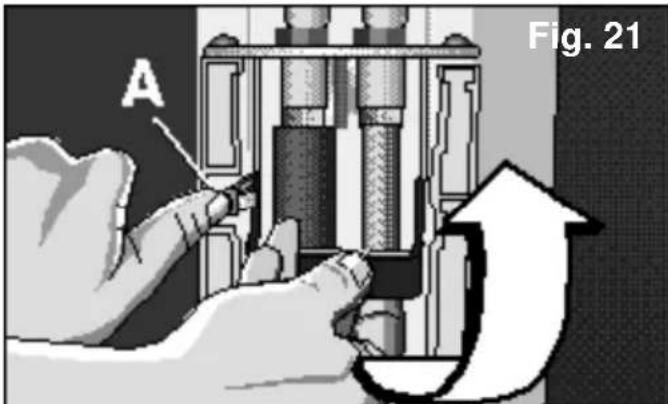

- Mantener presionado el pestillo A que asegura la posición de la palanca. Tirar de ella hacia arriba (tenga cuidado con el impulso de la palanca) asegurándose de que queda en la posición de máxima altura, Fig. 21.

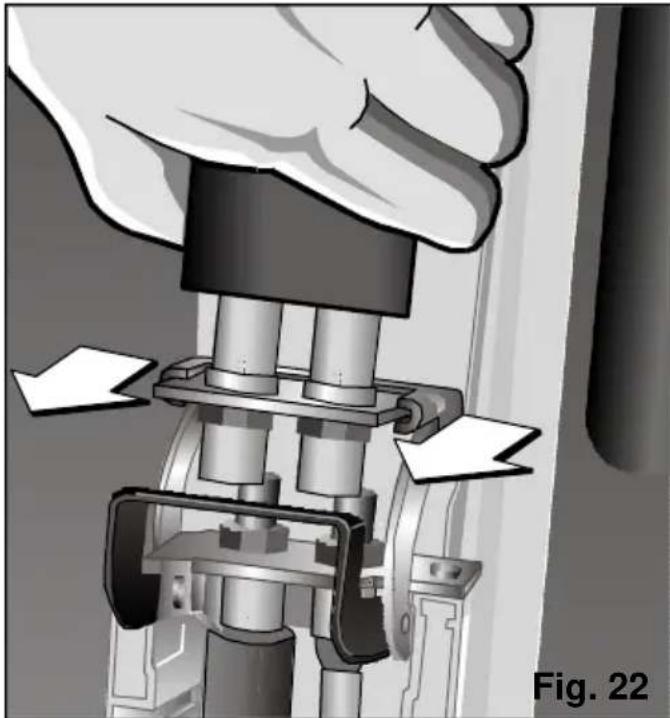

Extraer la manguera de sus guías de alojamiento tirando hacia afuera. Fig. 22.

En caso de permanecer desconectadas las unidades interior y exterior durante un periodo de tiempo prolongado, proteja el extremo libre de la manguera con la caperuza protectora (Ver Fig 23), para evitar la penetración de polvo y suciedad.

Así mismo antes de conectar ambas partes de nuevo, se recomienda limpiar con un trapo limpio y seco la posible suciedad acumulada en la conexión de la unidad interior.

¡Atención!

Aconsejamos no mantener desconectada durante más de un día la manguera de la unidad interior para evitar riesgo de pérdida de refrigerante. No hacer funcionar nunca la unidad interior, desconectada de la unidad exterior.

Preparación del equipo antes del uso

Unión de la manguera flexible a la unidad interior

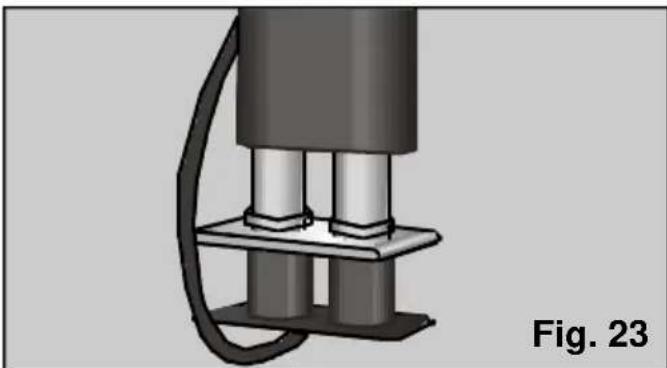

Vuelva a conectar la manguera flexible en la unidad interior procediendo exactamente en todas las operaciones a la inversa de como se ha descrito anteriormente.

En caso de haber cubierto el extremo libre de la manguera con la caperuza de goma deben quitarlo y colocarlo de nuevo como se muestra en la Fig. 24 antes de colocar todo el dispositivo en la unidad interior.

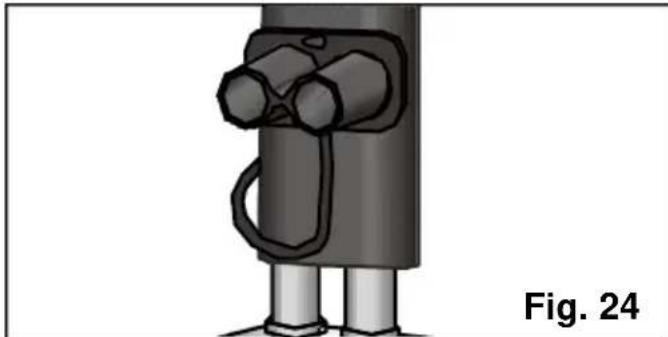

Fig. 24

¡Atención!

La manguera tiene una única posición de montaje.

Asegúrese de que la palanca ha quedado sujeta por el pestillo de seguridad A, fig. 21. Sólo así se habrá efectuado la conexión correctamente.

Asegúrese que la conexión eléctrica queda cubierta por la tapa y sujeta con el tornillo correspondiente. Fig. 19 A.

Asegúrese de que el tubo de agua está perfectamente colocado para evitar que el agua caiga mojando la superficie de apoyo, para ello proceder al contrario de como indica en la Fig.20.

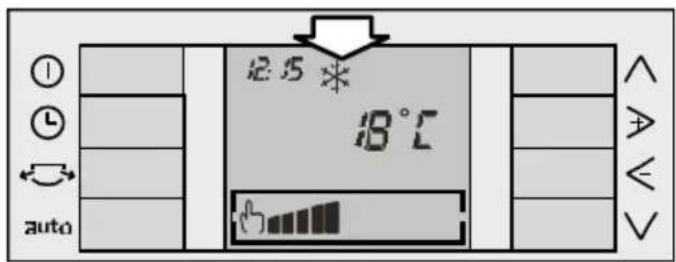

Concepto de navegación

El panel de control de su equipo ha sido diseñado para poder el uso del aparato. Es necesario tener en cuenta las siguientes características.

El concepto de navegación del equipo está basado en la utilización de las teclas "up" y "down" (subir y bajar) para moverse hacia arriba y hacia abajo por la pantalla. Las teclas "+" y "-" (derecha e izquierda) nos permitirán desplazarnos hacia la derecha e izquierda el rectángulo de selección. Este rectángulo indica la función elegida sobre la que podemos actuar.

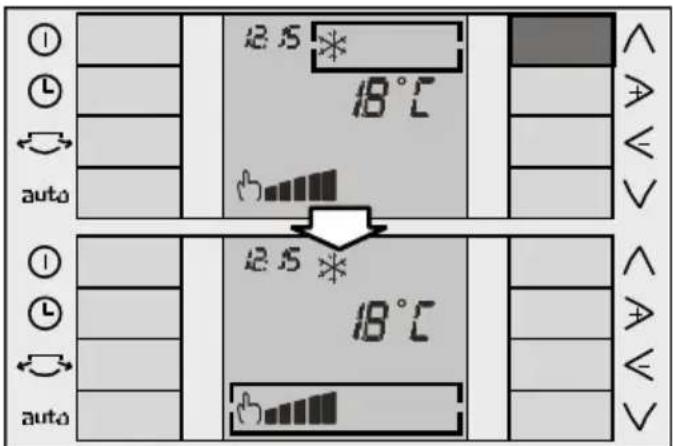

Para entender mejor el concepto de navegación veamos el siguiente ejemplo.

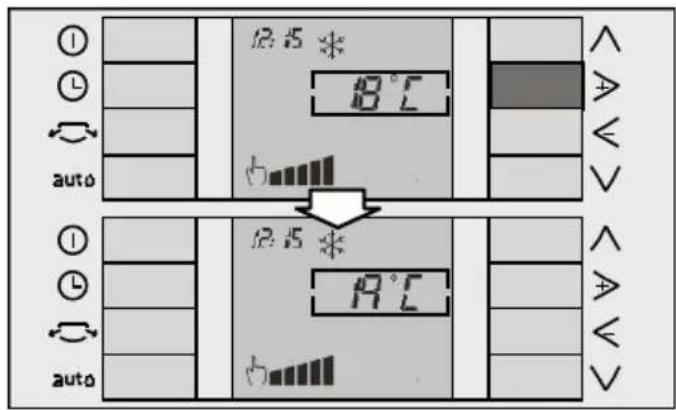

Teclas up y down

Las teclas "up" y "down" nos sirven para desplazarnos hacia arriba y abajo por la pantalla.

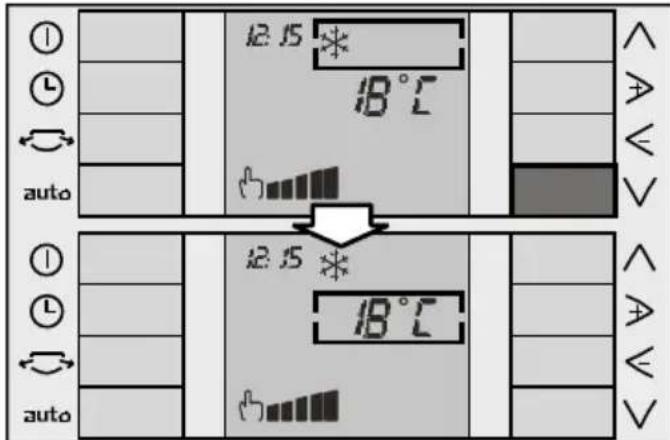

Tecla "down"

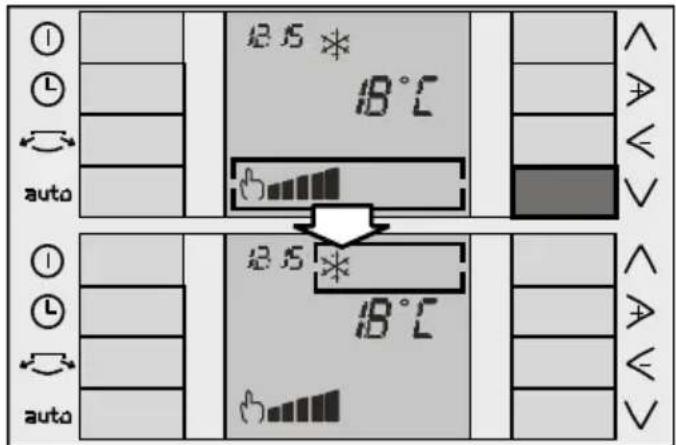

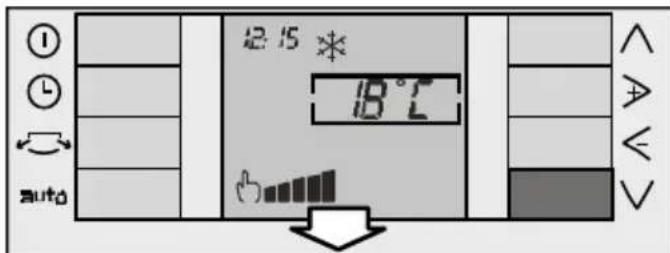

Suponiendo que la situación inicial es la indicada en la primera figura (el rectángulo de selección se encuentra sobre la opción "Modelos de funcionamiento"). Si presionamos la tecla

el rectángulo de selección se desplaza hacia abajo a la función "Selección de temperatura".

Presionando nuevamente la tecla , el rectángulo de selección se desplaza hacia abajo a la función "Selección de velocidad".

Concepto de navegación

Tecla "up":

El funcionamiento de la tecla es exactamente el mismo que el de la tecla , solo que el rectángulo de selección se desplaza hacia arriba.

El uso de ambas teclas es cíclico. Es decir: si nos encontramos en la parte inferior de la pantalla y presionamos de nuevo la tecla , el rectángulo de selección se traslada a la parte superior de la pantalla. De la misma forma, si nos encontramos en la parte superior de la pantalla y presionamos la tecla , el rectángulo de selección se trasladará a la parte inferior.

Teclas + y -

Las teclas "+" y "-" nos sirven para desplazarnos hacia derecha e izquierda bajo el rectángulo de selección. Si la función seleccionada es temperatura, las teclas nos servirán para aumentar o disminuir la temperatura deseada, según se observa en el siguiente ejemplo:

Instrucciones de uso

Antes del primer uso

Compruebe que la manguera, la conexión eléctrica y el tubo de agua estén perfectamente conectados a la unidad inferior y que los tapones N, Fig. 1 y C, Fig. 2, estén situados en sus alojamientos para evitar que el agua pueda salir al exterior mojando la superficie de apoyo.

Conexión y desconexión del equipo

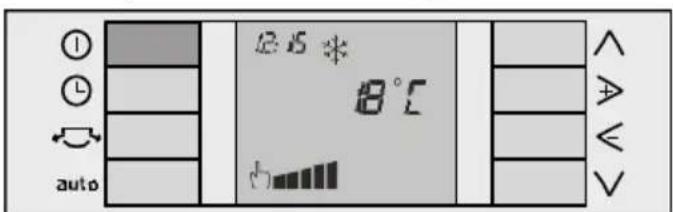

Después de cerciorarse de que el equipo está enchufado a la red eléctrica, póngalo en marcha presionando la tecla ①.

Selección del modo de funcionamiento.

En su equipo puede seleccionar cualquiera de las funciones que se describen a continuación:

Climatización.

Deshumidificación.

Purificación.

Situar el rectángulo de selección en el menú de Modos de Funcionamiento por medio de las teclas y (ver "Concepto de navegación": Teclas y ).

Por medio de las teclas ≥ y < nos desplazamos por el menú, seleccionando la función deseada (ver "Concepto de navegación": Teclas ≥ y < ).

Función * climatización

En este modo, el equipo reduce la temperatura del ambiente hasta alcanzar la deseada por el usuario. Al mismo tiempo deshumidifica y purifica el aire del recinto creando de este modo un clima agradable.

Para arrancarlo:

• Comprobar que la manguera, la conexión eléctrica y el tubo de agua estén perfectamente conectados a la unidad interior.
• Comprobar que los tapones N, Fig. 1 y C, Fig. 2, estén situados en sus alojamientos para evitar que el agua pueda salir al exterior mojando la superficie de apoyo. Conectar el equipo presionando la tecla ①. Levantar el orientador de aire situado en la parte superior Fig. 25, y si lo desea abra las aletas laterales ver A y L, Fig. 1 (ver

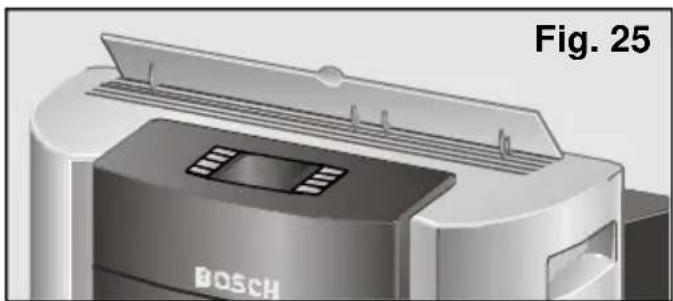

apartado "Aletas Laterales"), para una mejor distribución del aire por la habitación. Se recomienda que dichas aletas de aire estén completamente abiertas o cerradas para evitar ruidos molestos.

• Seleccione la función climatización (ver apartado "Selección del modo de funcionamiento").
• Seleccione la temperatura deseada (ver apartado "Selección de temperatura"). Si el equipo se desconecta automáticamente por haber alcanzado la habitación la temperatura seleccionada, habrá que esperar a que la temperatura ambiente suba 2 - 3°C para que vuelva a entrar en funcionamiento. Por último, verifique que la manguera flexible de unión de ambas unidades no está aplastada o aprisionada, que la diferencia de altura entre las unidades no debe superar los 1,5 m (Fig. 11) y que la unidad exterior no está a un nivel inferior que la unidad interior (Fig. 12).
• Seleccione la velocidad de funcionamiento (ver apartado "Selección de velocidades").

Normalmente el agua condensada se evapora al exterior de la unidad exterior. Si la cantidad de agua es tal que no pueda ser expulsada totalmente al exterior, esta se acumulará en la base de la unidad exterior pudiéndose producir salpicaduras. No se preocupe, es algo normal. Bastará con que coloque un recipiente bajo la boquilla C (Fig. 2) y saque el agua acumulada.

Cuando el agua acumulada en el depósito Q (Fig. 1) alcance un cierto nivel, sonará un pitido durante dos segundos y aparecerá en pantalla el símbolo de depósito lleno indicando la necesidad de vaciarlo. En este caso el equipo se para. Para vaciar el depósito extraíble, séquelo con cuidado transportándolo al desagüe más próximo.

¡Atención!

Al volver a conectar el equipo, no olvide colocar el depósito correctamente en el equipo. De lo contrario, el símbolo no desaparecerá de la pantalla y el equipo no funcionará.

Recuerde que una vez apagado el equipo es necesario esperar aproximadamente 3 minutos para que el compresor vuelva a arrancar. Es el tiempo necesario para garantizar el correcto funcionamiento del equipo.

Función de deshumidificación

En este modo de funcionamiento, el equipo reduce la humedad del ambiente. Al mismo tiempo purifica el aire del recinto creando de este modo un clima agradable.

• Compruebe que no queda agua en la unidad exterior quitando el tapón C de la Fig. 2. Vuelva a colocarlo en su alojamiento después de extraída el agua.
• Seguidamente transporte las unidades exterior e interior hasta el recinto que desee deshumidificar. Ver Condiciones de transporte. Enchufe el equipo a la red eléctrica. Levante el orientador de aire A (Fig. 1) y si lo desea abra las aletas L (Fig. 1) (ver apartado "Aletas laterales").

Existen dos posibilidades de evacuar el agua condensada: a través del depósito extraíble Q (Fig. 1) y de modo continuo.

Deshumidificar a través del depósito extraíble:

• Comprobar que el depósito esté colocado correctamente (si no es así, el símbolo en la pantalla le avisará) y también el tapón C, Fig. 2, para evitar que el agua pueda salir al exterior mojando la superficie de apoyo.
• Seleccionar la función de deshumidificación (ver apartado "Selección del modo de funcionamiento").
• Seleccione una velocidad de funcionamiento (ver apartado "Selección de velocidades").
• El agua almacenada en el depósito va subiendo de nivel. Al llegar a su nivel máximo, sonará un pitido durante dos segundos aproximadamente y simultáneamente aparecerá en la pantalla el símbolo.
• Extraiga el depósito y vierta el agua con cuidado en el desagüe más próximo.

Deshumidificar en modo continuo

• Situar un recipiente en la salida del tubo O, Fig. 1, donde recoger el agua condensada o dirigirlo hacia un desagüe próximo.
• Retirar el tapón N, Fig. 1. En este modo el equipo no para. Tampoco avisa con un pitido ni por medio del símbolo cuando el recipiente está lleno.
• Seleccionar la función de deshumidificación (ver apartado "Selección del modo de funcionamiento").
• Seleccione una velocidad de funcionamiento (ver apartado "Selección de velocidades"). Advertencias

La cantidad de agua deshumidificada puede variar según las condiciones ambientales (Ver Anexo Datos Técnicos).

La temperatura no aparece en la pantalla por lo que no puede ser seleccionada ni modificada en modo deshumidificación.

¡Atención!

Al cambiar de función no olvide poner el tapón N, Fig. 1. De lo contrario saldría agua al poner en funcionamiento el equipo.

Tenga siempre en cuenta que para que el equipo funcione, la temperatura ambiente tiene que ser mayor o igual a 18 °C.

En este modo de funcionamiento la temperatura de la habitación aumenta ligeramente.

Función purificación

En este modo se recircula el aire del interior de la habitación (ventilación) pasándolo por un sistema de filtrado.

El equipo incorpora un filtro base (instalado en el equipo) y un filtro doble activo a instalar en el equipo por el usuario (ver apartado

"Instalación filtro purificador") para:

• Olores y humos.
• Polen, bacterias y polvo.

Enchufar el equipo a la red eléctrica. Levantar el orientador de aire A, Fig. 1 y si lo desea abra las aletas laterales L, Fig. 1 (ver apartado "Aletas laterales")

• Seleccionar la función purificación (ver apartado "Selección del modo de funcionamiento").
• Seleccionar una velocidad de configuración, (ver apartado "Selección de velocidades"). La instalación de los filtros purificadores está especialmente indicada para los modos deshumidificación y purificación de aire. Así conseguirá Vd. una mayor eficacia.

Selección de la temperatura

Esta función solo es válida en climatización. Situar el rectángulo en el menú de selección de temperatura (ver Teclas ∧ y V). Por medio de las teclas < y > fijar la temperatura deseada (ver Teclas ≥ y ≤)

Presionando la tecla > aumenta la temperatura deseada, presionando la tecla < disminuye.

El rango de temperatura que se puede seleccionar va de 18°C a 30°C en pasos de 1°C. Si se mantiene la tecla pulsada, los grados van pasando con mayor rapidez.

Selección de las velocidades

En su equipo puede seleccionar entre dos velocidades manuales (máxima y silenciosa) y una velocidad automática.

Según las condiciones de la habitación y la temperatura determinada por el usuario, la velocidad automática actúa entre máxima y silenciosa.

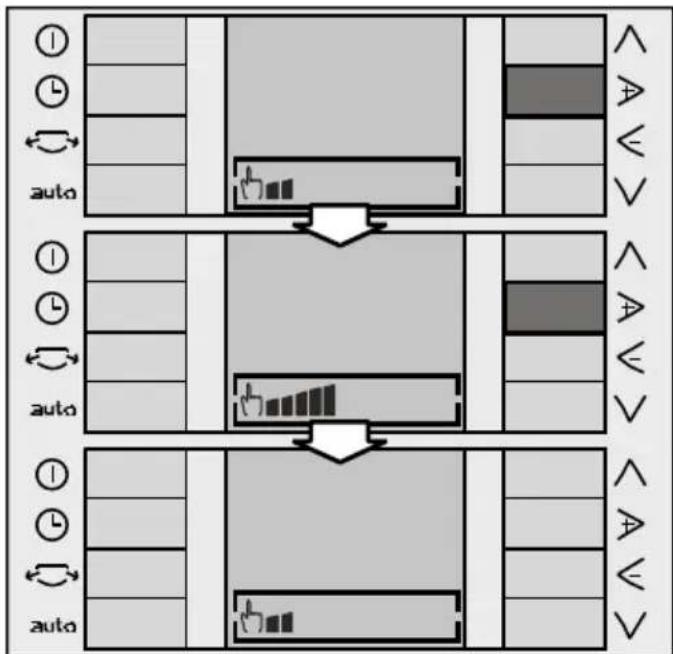

Velocidades manuales:

Situar el rectángulo en el menú de selección de velocidades (ver Teclas ∧ y ∨). Por medio de las teclas ≥ y ≤ nos desplazamos por el mismo hasta fijar la velocidad deseada (ver Teclas ≥ y ≤):

En la pantalla aparece el símbolo manual seguido de la velocidad elegida en la última ocasión. Para cambiar la velocidad entre máxima y silenciosa basta con presionar las teclas < y >.

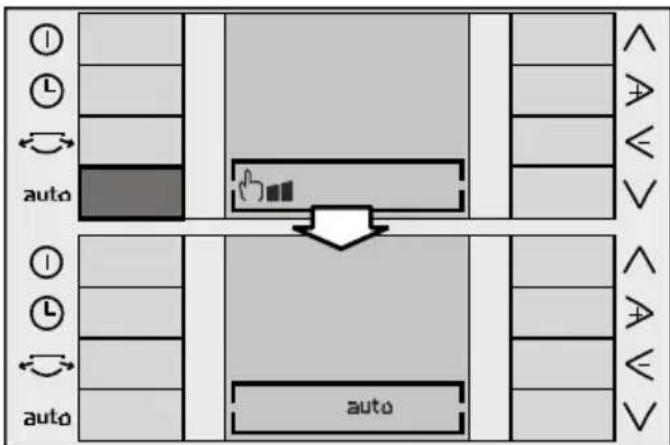

Velocidad automática:

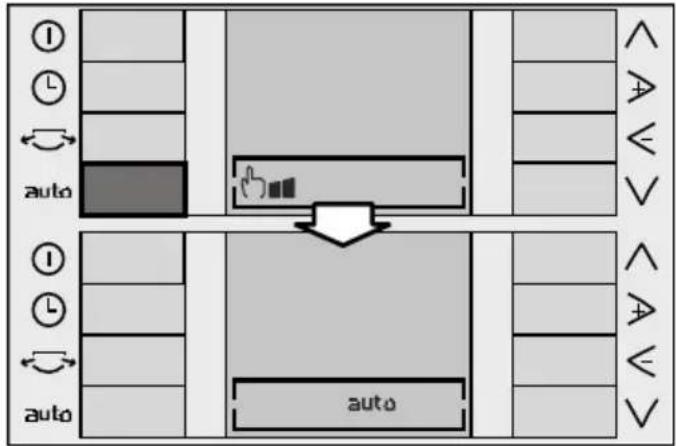

Para activar dicha velocidad basta con presionar la tecla auto situada en el panel de control. En este caso, desaparece el símbolo manual y aparece el símbolo auto en la pantalla.

Para desactivar la velocidad automática basta con presionar de nuevo la tecla auto. En este momento el símbolo auto desaparece y el equipo vuelve a trabajar en la velocidad manual que estaba seleccionada con anterioridad.

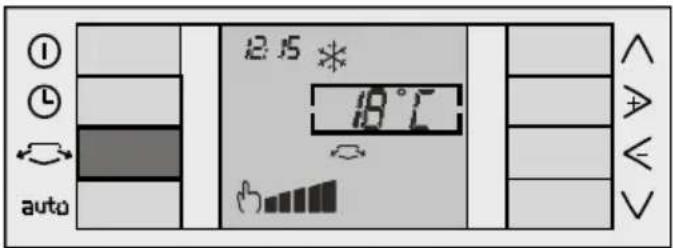

Aletas laterales

Su equipo dispone de aletas laterales que pueden ser accionadas de manera adicional para una mejor distribución del aire.

Presionando la tecla aletas laterales se abren dichas aletas activando su función. En la pantalla se visualiza el símbolo correspondiente.

Para cerrarlas basta con presionar de nuevo la misma tecla, el símbolo desaparece de la pantalla y las aletas se cierran.

Esta prestación está disponible para ser realizada en todos los modos de configuración: climatización, deshumidificación y purificación.

Al apagar el equipo pulsando ① las aletas laterales se cierran automáticamente.

Si antes de apagar el equipo las aletas laterales estaban abiertas, al volver a encender el aparato, estas volverán a abrirse.

Puesta en hora / Programación del temporizador

Puesta en hora

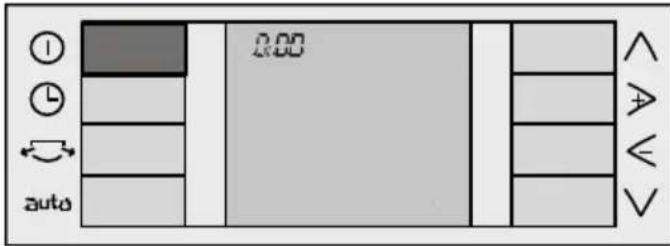

La primera vez que el equipo es conectado a la red eléctrica únicamente se visualiza la hora actual (en formato 24 horas) en la parte superior izquierda de la pantalla. Por defecto aparecerá 0:00 h parpadeando. Para programar la hora es necesario encender el equipo presionando la tecla. Si durante la programación/puesta en hora de su equipo tarda más de 10 segundos en realizar la siguiente operación, la pantalla volverá automáticamente al menú principal visualizándose las funciones determinadas por defecto al salir de fábrica o, en caso de no ser la primera vez que Vd. programa el temporizador, las últimas que Vd. haya utilizado.

Presionar la tecla. El rectángulo aparece en el menú temporizador con la última dirección elegida (por defecto aparecerá la dirección "Off").

Pulsando el rectángulo se sitúa en la hora. Esta se modifica por medio de las teclas y . Cada pulsación de estas teclas aumenta o disminuye la hora en pasos de un minuto. Si se mantiene la tecla pulsada, los instantes van pasando con mayor rapidez.

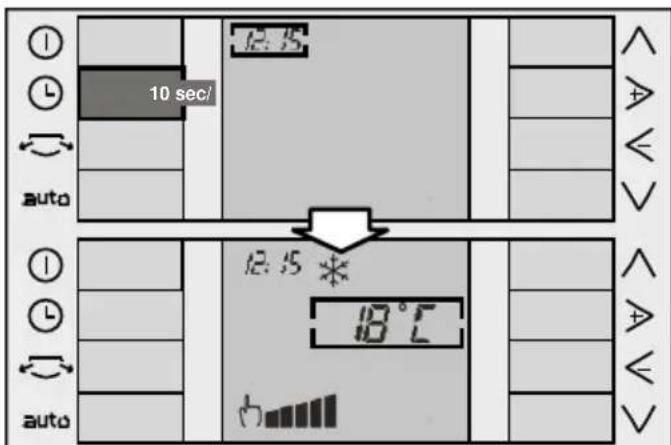

Presionando la tecla, o tras pasar 10 segundos sin tocar ninguna tecla, la hora queda memorizada y la pantalla volverá al menú principal.

Programación del temporizador

Para programar las horas de conexión o desconexión del equipo es necesario que el equipo esté encendido y además puesto en hora.

Presionar la tecla para poder navegar a través del menú temporizador. Pulsando la tecla "+" por el menú temporizador es posible la programación de las distintas unidades que ofrece su equipo.

Son las siguientes:

• Equipo sin programar.
• Start: hora inicio puesta en marcha del equipo
• Start-Stop: programación de la hora para inicios y fin de la puesta en marcha del equipo.
• Stop: programación de la hora de parada del equipo.

Programación conexión del equipo "Start"

Pulsar la tecla para posicionar el cursor en el menú temporizador. Por defecto aparece la última función programada.

Seleccionar con las teclas la función (ver Teclas "+" "-").

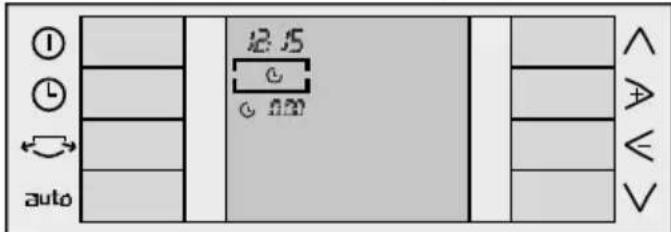

Con la tecla (ver Teclas "up" y "down") el cursor baja hasta el menú hora de conexión. Una vez ahí, por medio de las teclas se modifica la hora de programación hasta obtener la deseada.

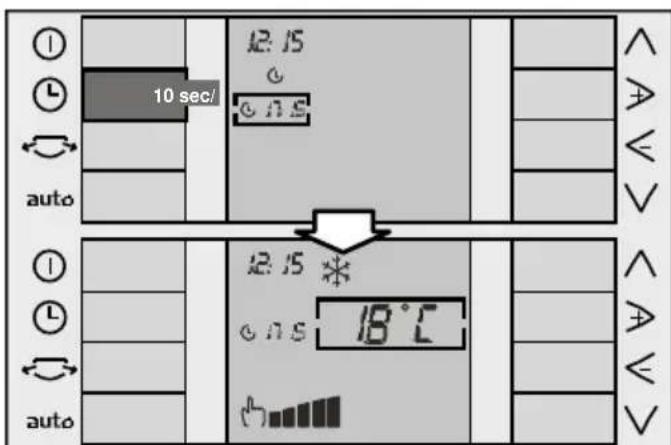

• Esta modificación es equivalente a la siguiente. Para memorizar la hora de inicio programada basta con presionar la tecla, o esperar 10 segundos sin tocar ninguna tecla. En la pantalla aparecerá la hora que haya sido programada junto al símbolo correspondiente (en este caso el símbolo y las funciones predeterminadas).

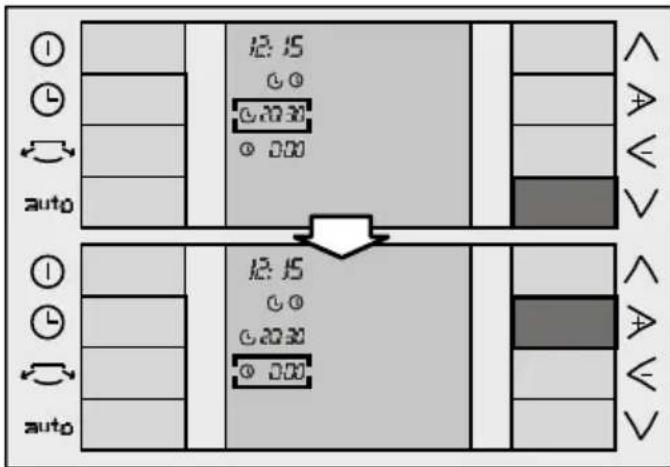

Programación conexión y desconexión del equipo "Start" / "Stop"

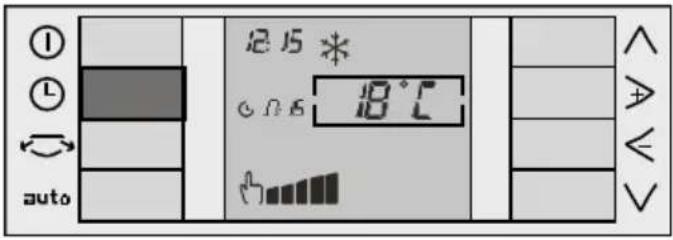

Pulsar la tecla para posicionar el cursor en el menú temporizador. Por defecto aparece la última dirección programada.

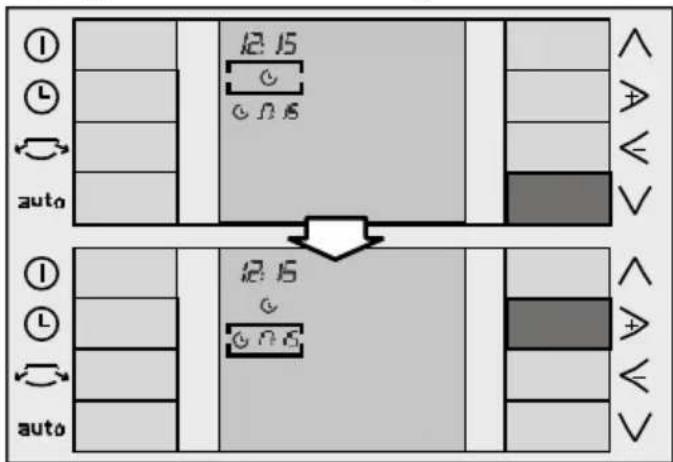

Seleccionar con las teclas la función (ver Teclas). Con la tecla (ver Teclas) el cursor baja hasta el menú hora de conexión. Una vez ahí, por medio de las teclas se modifica la hora de programación hasta conseguir la deseada.

Pulsando de nuevo la tecla el cursor se colocará en el menú temporizador. Por medio de las teclas seleccionamos la función (ver Teclas).

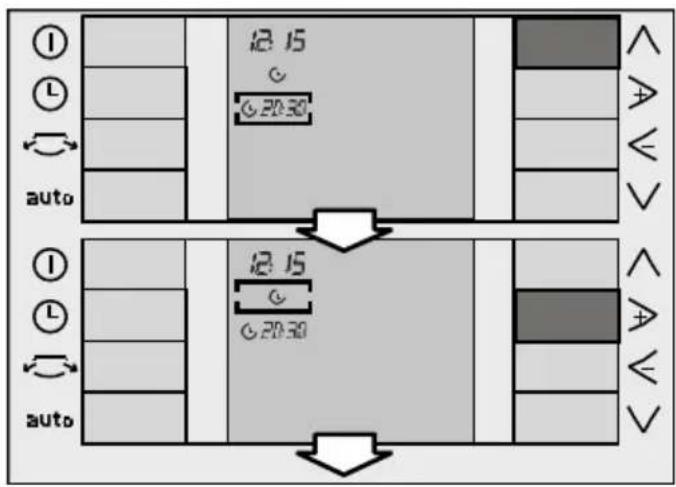

Con la tecla desplazamos el cursor hasta llegar al menú hora de desconexión. Por medio de las teclas se modifica la hora de desconexión hasta obtener la hora deseada. La hora se modifica en intervalos de 15 minutos.

Para memorizar la hora de inicio/paro programada basta con presionar o esperar 10 segundos sin tocar ninguna tecla. En la pantalla aparecerá la hora que haya sido programada.

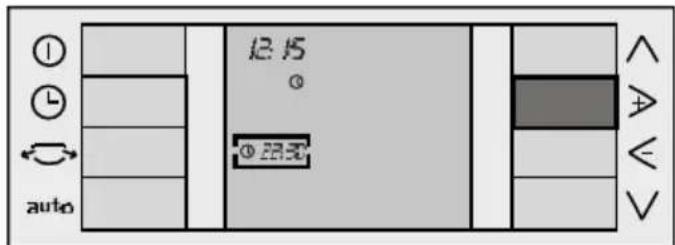

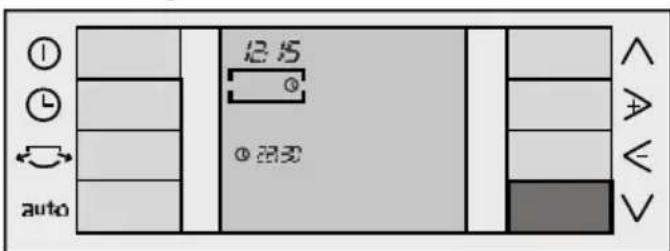

Programación desconexión del equipo "Stop"

Pulsar la tecla para posicionar el cursor en el menú temporizador. Por defecto aparece la última dirección programada.

Seleccionar con las teclas la función (ver Teclas).

Con la tecla (ver Teclas) el cursor baja hasta el menú desconexión. Una vez ahí, por medio de las teclas se modifica la hora de desconexión hasta obtener la deseada. La hora se modifica en intervalos de 15 minutos.

Para memorizar la hora de paro programada basta con presionar la tecla o esperar 10 segundos sin tocar ninguna tecla. En la pantalla aparecerá la hora que haya sido programada.

Desconexión del temporizador

Pulsar la tecla , para posicionar el cursor en el menú temporizador. Por defecto aparece la última función programada.

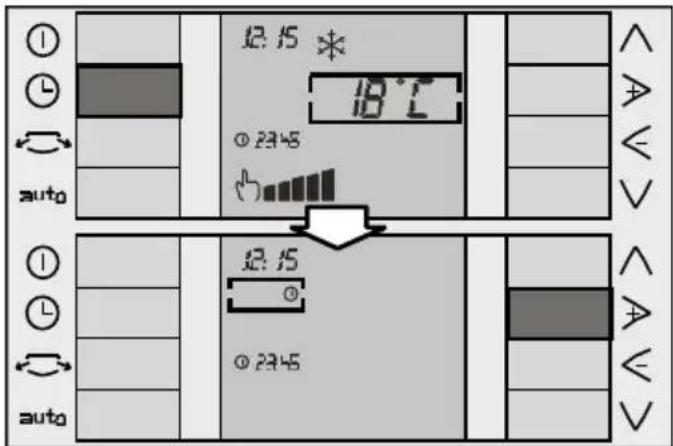

Seleccionar con las teclas y la función. Basta con presionar la tecla L, o esperar 10 segundos sin tocar ninguna tecla para que el temporizador quede desconectado. En la pantalla no aparecerá programada ninguna hora.

Los valores y funciones programados en el temporizador permanecen activos, repitiéndose diariamente las operaciones correspondientes en referencia de las horas ajustadas, a menos que no se desactiven o anulen, tal como acabamos de describir.

Limpieza y mantenimiento

Limpieza del equipo

Por seguridad, antes de limpiar el equipo es recomendable desenchufarlo de la red eléctrica. El equipo se puede limpiar con un paño o esponja, agua tibia y un detergente suave. - Nunca use agua caliente (a más de 40°C), lejía, gasolina, ácidos, estropajos, cepillos, o detergentes abrasivos y evite la entrada de agua en el equipo. No limpie el equipo con una manguera de agua ni con aire a presión. No introduzca ningún utensilio entre las ranuras de la unidad exterior para limpiar el interior de la misma.

Limpieza y cambio de filtros purificadores

Para abrir la puerta frontal de la unidad (no es necesario quitarla) basta con presionar los clips laterales de la misma, (Fig. 26, 1.) y tirar hacia delante. (Fig. 26, 2.). La puerta dispone de un tope hasta el cual se abre sin peligro de caerse.

Todos los modelos disponen de un filtro de aire que es necesario limpiar con el paso del tiempo, Fig. 27. Para sacarlo solo es necesario presionar el clip situado en la parte superior y sacarlo de su alojamiento, Fig. 28. Para lavarlo basta con pasarlo por agua corriente, secarlo y volverlo a instalar.

No introduzca el filtro base en el lavavajillas. El material plástico que lo compone no resiste las temperaturas de los programas de lavado y se puede deformar.

Limpieza y mantenimiento

Estos modelos llevan incluido además un filtro purificador (doble activo) que debe ser instalado por el usuario (Ver apartado "Instalación filtro purificador").

El filtro purificador garantiza una mayor calidad de filtrado del aire que se recircula por la habitación a través de su equipo.

La presencia del filtro purificador puede reducir ligeramente la capacidad frigorífica del equipo. En especial, si se encuentra saturado o degenerado, por lo que se recomienda su verificación y sustitución al menos una vez al año o cuando aparezca en pantalla el símbolo "aviso cambio de filtro". Estos accesorios podrán ser adquiridos en el Servicio Oficial del Fabricante o en distribuidores autorizados (ver apartado "Descripción de los accesorios").

Una vez sustituido el filtro, para hacer desaparecer el símbolo de pantalla, se deben presionar simultáneamente las teclas ≥ y <. En este momento el símbolo desaparecerá de pantalla, indicando que el filtro está de nuevo operativo.

Instalación del filtro purificador (doble activo)

• Comprobar que el filtro purificador está colocado en el posicionador, en caso contrario instálelo como se indica en la Fig. 29. La parte negra del filtro será la que deba estar en contacto con el posicionador.

Sacar el bajo del equipo, Fig. 28.

Introducir el filtro purificador + posicionador en el filtro base como se muestra en la Fig. 30, teniendo en cuenta que en primer lugar deberá encajarlo en las patillas inferiores.

Instalar este conjunto en la parte frontal del equipo procediendo de forma inversa a como se indica en la Fig. 28, hasta oír un "clic" muestra de que el conjunto está colocado correctamente. Cerrar la puerta frontal del equipo.

¡Atención!

Para asegurar un correcto funcionamiento bajo el equipo, colocar únicamente un juego de filtros sobre el soporte.

Notas:

Para mayor comodidad al limpiar o sustituir la puerta frontal del equipo, basta con abrir la puerta hasta el tope de seguridad (la puerta se queda abierta con una ligera inclinación, Fig. 26) y tirar con fuerza hacia fuera. Para volver a posicionarla, se hará coincidir las patillas inferiores de la puerta en los agujeros de la carcasa del equipo hasta que hagan tope en los clips de la carcasa.

Condiciones de almacenamiento

Al final de cada temporada, para que el equipo ocupe el menor espacio posible, se deben colocar la unidad exterior unida a la interior. Ver apartado "Condiciones de transporte".

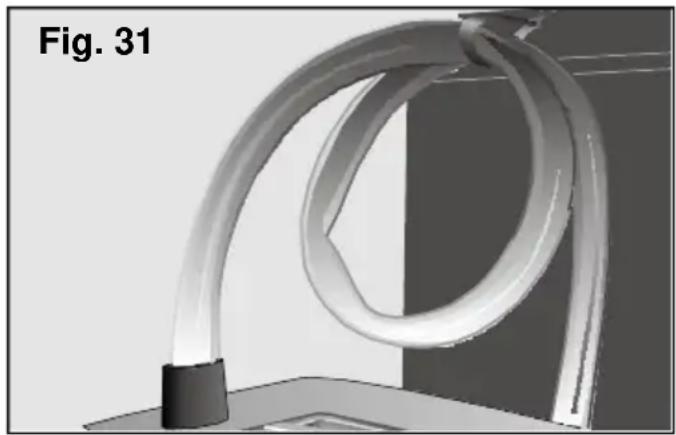

Para que la manguera quede perfectamente recogida, se deben enrollar y sujetar por medio de la abrazadera B, Fig. 1, Fig. 31.

Antes de su uso al principio de temporada

Limpie el filtro base y si fuese necesario cambie el filtro purificador por uno nuevo. A continuación, limpie los orientadores de aire superior y laterales para que queden libres de polvo y suciedad. Recuerde desenrollar con cuidado la manguera al preparar el equipo para su uso (ver apartado Observaciones Importantes).

Consideraciones que le ahorrarán llamadas al Servicio Técnico

Consideraciones generales de funcionamiento

¿Qué hacer si...?

... el equipo no funciona...

• Comprobar que el enchufe está conectado.
• Comprobar que hay energía en la red o que no ha saltado un fusible. Ajustar el termostato a su posición de mínima temperatura.

... el equipo no funciona y el símbolo de indicación de llenado del depósito de agua condensada aparece en pantalla...

• Colocar la unidad interior del equipo sobre un piso plano. Si sigue apareciendo el símbolo en pantalla, vaciar el depósito de agua del equipo. (Ver instrucciones en "Climatización"). Verificar el estado de la manguera flexible. No debe estar aplastada ni aprisionada. La diferencia de altura entre la unidad interior y la exterior no debe ser superior a 1.5 m.

... el aparato trabaja durante un cierto tiempo, desconectándose a continuación sin que la habitación alcance la temperatura seleccionada...

Cerciorarse de que las entradas y salidas de aire no están obstruidas. En caso de registrarse en el exterior una temperatura ambiente superior a 43 °C, el aparato se podrá desconectar automáticamente durante un breve periodo, tras el cual volverá a arrancar. En caso de que la temperatura interior y/o exterior del recinto sea inferior a 20 °C, el aparato se podrá desconectar temporalmente a fin de evaporar la formación o acumulación de escarcha o hielo en el evaporador. - Verificar si el mecanismo de conexión entre la unidad exterior y la interior está correctamente instalado.

... el equipo no enfría lo suficiente...

Cerciorarse de que la abertura de la ventana o puerta sea lo más pequeña posible (para que la entrada de aire del exterior sea la mínima posible). Esto es particularmente importante en caso de haber instalado la manguera flexible de modo que la ventana o puerta deba permanecer abierta. Verificar el estado de la manguera flexible. No debe estar aplastada ni aprisionada. Cerrar las persianas para minimizar la radiación solar.

Consideraciones que le ahorrarán llamadas al Servicio Técnico

La temperatura interior del recinto tiene que ser superior a 18 °C para que el aparato pueda trabajar en la modalidad de deshumidificación y climatización. La habitación ha alcanzado la temperatura seleccionada. Si tras un periodo de configuración, usted apaga el equipo y lo vuelve a encender seguidamente, el compresor tardará un cierto tiempo en volver a arrancar. Es el tiempo necesario para garantizar el correcto funcionamiento del equipo.

... gotea agua de la unidad exterior...

• Verificar que la unidad exterior está bien nivelada.
• Verificar que la unidad exterior no está colocada a nivel inferior que la unidad interior.
• Verificar si el tapón obturador está montado correctamente.

... observa agua en los orientadores de aire superior y laterales o en el lugar de posicionamiento del filtro base ...

No debe preocuparse, es debido al propio funcionamiento del equipo.

... aparece en pantalla el símbolo de avería ...

• Consulte con un distribuidor autorizado, con el servicio de atención al cliente o con nuestra Red de Servicios Técnicos del fabricante.

Consideraciones generales de ruido... el equipo produce un ruido excesivo ...

Distinguimos entre dos tipos de ruido, el que es debido al normal funcionamiento del equipo y el ruido de fácil solución. A continuación se describen los datos de estos posibles ruidos para una mayor determinación de los mismos.

Ruidos perfectamente normales

Si escucha un ruido cíclico de agua, borboteo, es debido al funcionamiento de la bomba que recircula el agua para mejorar la potencia del equipo.

Si escucha un ruido similar al de murmullos sordos, es inevitable y cede al funcionamiento del compresor.

Si escucha un ligero silbido, se trata del sonido producido por el paso de refrigerante a través de los tubos delgados del equipo una vez se pone en funcionamiento el compresor.

Consideraciones que le ahorrarán llamadas al Servicio Técnico

Si escucha un breve sonido en forma de "clic", se trata del ruido generado por la conexión o desconexión de la bomba o el ruido generado por el regulador al conectar o desconectar la electrónica.

Ruidos de fácil solución

• Comprobar que la entrada y salida de aire del equipo se encuentran libres de obstáculos.
• Comprobar que el equipo no está en contacto directo con muebles u otros electrodomésticos para evitar que la salida de aire incida directamente sobre ellos, aumentando el nivel sonoro. Si escucha un ruido molesto proveniente de los laterales de la unidad interior, es debido a que los orientadores laterales de aire están entreabiertos. Ábralos o ciérrelos totalmente.

Cualquier otra avería o reparación debe ser llevada a cabo por un técnico especializado. Consulte en este caso al distribuidor autorizado, al servicio de atención al cliente o a nuestra Red de Servicios Técnicos del Fabricante.

Servicio Técnico / Garantía

Servicio Técnico

Si después de tener en cuenta las instrucciones de uso e instalación, especialmente lo indicado en el capítulo "Consideraciones...", su equipo no funciona, recuerde que nuestra Red de Servicios Técnicos está a su disposición.

Para comunicar la avería, indique el modelo (E-NR) y el número de fabricación (FD) de su equipo, que podrá tomar de la placa de características (Fig. 1).

Garantía

En cada país rigen las condiciones de garantía establecidas por las correspondientes sociedades distribuidoras. Para más detalles al respecto, deberá dirigirse al distribuidor donde ha adquirido su equipo, indicando el modelo y el número de fabricación. Para cualquier intervención que se produzca en garantía, es imprescindible presentar el comprobante de la compra del equipo.

Velocidad automática

Para activar esta velocidad, basta con pulsar la tecla auto situada en el panel de control. En este caso, desaparece el símbolo manual y aparece el símbolo auto en la pantalla.
