MANUAL DE UTILIZADOR CSTE12HKE PANASONIC

Antes de ligar a unidade, leia

cuidadosamente este manual de

utilização e guarde-o para futura

SUGGERIMENTO SUGGERIMENTO

• Não se sente, pise ou coloque nada

• Não toque nas alhetas afi adas de

• Após períodos de utilização

prolongados, certifi que-se de que

o suporte de instalação não está

Fonte de alimentação

• Não puxe o fi o para retirar a fi cha da

• Desligue a unidade e retire a fi cha da

tomada antes de efectuar a limpeza ou

• Desligue a unidade e retire a fi cha

da tomada se não pretender utilizá-la

durante um período de tempo

• Este ar condicionado está equipado

com um dispositivo protector de

sobretensão integrado. No entanto, de

maneira a proteger o ar condicionado

de trovoadas anormalmente fortes,

deverá desligá-lo da alimentação.

Não toque no ar condicionado durante

as trovoadas, pois pode originar um

Fonte de alimentação

• Não partilhe a tomada eléctrica com outro

• Não modifi que os cabos de alimentação.

• Não utilize extensões eléctricas.

• Não utilize com mãos molhadas.

• Não opere ou desligue a unidade introduzindo

ou retirando a fi cha da tomada.

• Introduza a fi cha devidamente na tomada.

• Utilize o cabo de alimentação especifi cado.

• Se o cabo de alimentação estiver danifi cado,

terá de ser substituído pelo fabricante, agente

de assistência ou técnico qualifi cado para evitar

situações de perigo.

• O pó na fi cha eléctrica deve ser limpo

periodicamente com um pano suave.

• Este equipamento deve ter ligação terra e é

recomendado que seja instalado com Disjuntor

de Fuga à Terra (ELCB) ou Dispositivo de

Corrente Residual (RCD). De outra forma, pode

provocar choque eléctrico ou incêndio em caso

• Em caso de emergência ou condições anormais

(cheiro a queimado, etc.), desligue a unidade e

retire a fi cha da tomada eléctrica e consulte o

seu fornecedor mais próximo.

• Não introduza os seus dedos ou quaisquer

outros objectos dentro da unidade.

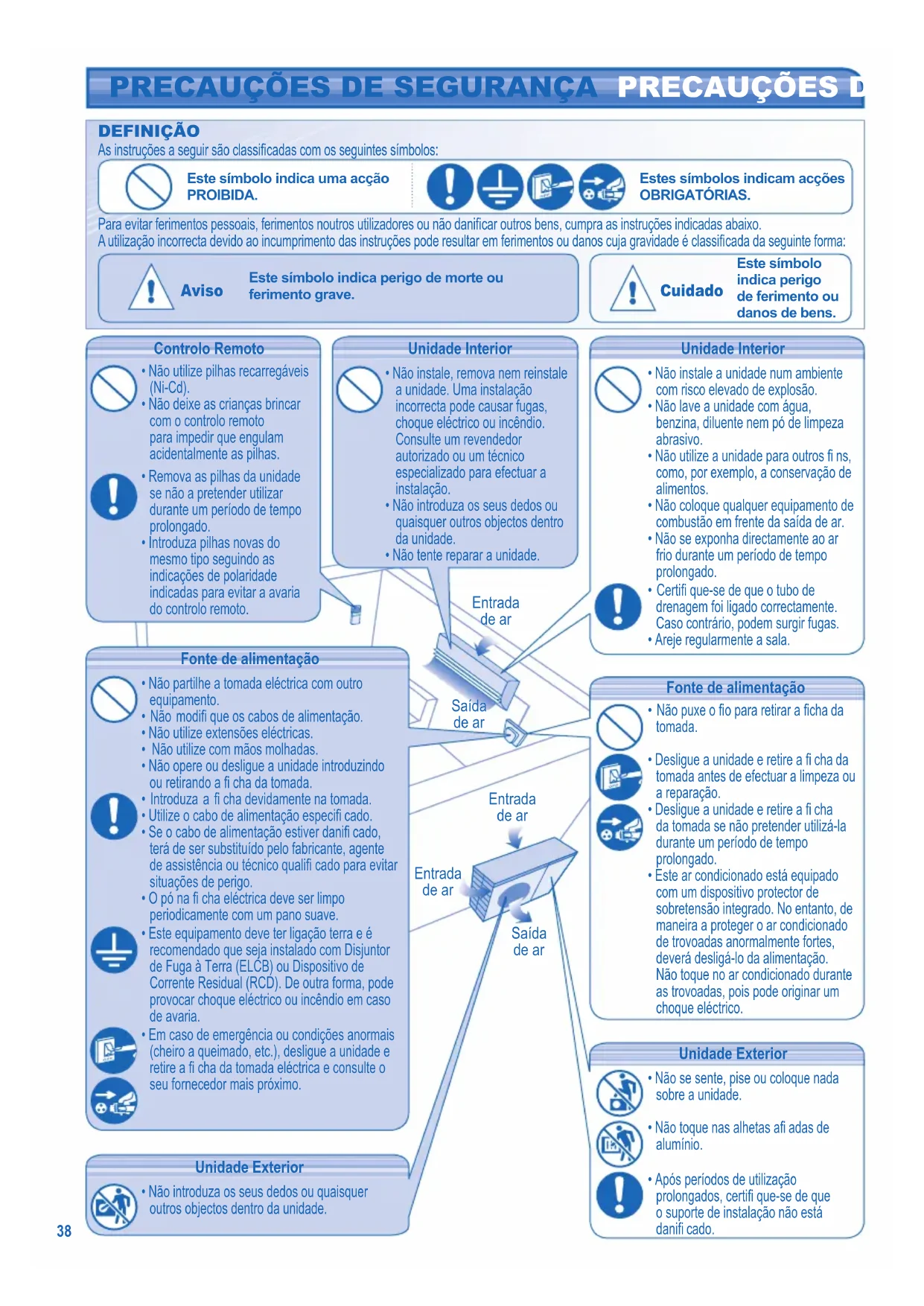

PRECAUÇÕES DE SEGURANÇA PRECAUÇÕES DE SEGURANÇA Unidade Interior

• Não instale, remova nem reinstale

a unidade. Uma instalação

incorrecta pode causar fugas,

choque eléctrico ou incêndio.

Consulte um revendedor

autorizado ou um técnico

especializado para efectuar a

• Não introduza os seus dedos ou

quaisquer outros objectos dentro

• Não tente reparar a unidade.

• Não instale a unidade num ambiente

com risco elevado de explosão.

• Não lave a unidade com água,

benzina, diluente nem pó de limpeza

• Não utilize a unidade para outros fi ns,

como, por exemplo, a conservação de

• Não coloque qualquer equipamento de

combustão em frente da saída de ar.

• Não se exponha directamente ao ar

frio durante um período de tempo

• Certifi que-se de que o tubo de

drenagem foi ligado correctamente.

Caso contrário, podem surgir fugas.

• Areje regularmente a sala.

DEFINIÇÃO As instruções a seguir são classifi cadas com os seguintes símbolos:

Este símbolo indica uma acção

Estes símbolos indicam acções

Para evitar ferimentos pessoais, ferimentos noutros utilizadores ou não danifi car outros bens, cumpra as instruções indicadas abaixo.

A utilização incorrecta devido ao incumprimento das instruções pode resultar em ferimentos ou danos cuja gravidade é classifi cada da seguinte forma:

• Não utilize pilhas recarregáveis

• Não deixe as crianças brincar

com o controlo remoto

para impedir que engulam

acidentalmente as pilhas.

• Remova as pilhas da unidade

se não a pretender utilizar

durante um período de tempo

• Introduza pilhas novas do

mesmo tipo seguindo as

indicações de polaridade

indicadas para evitar a avaria

PORTUGUÊS INFORMAÇÕES REGULAMENTARES INFORMAÇÕES REGULAMENTARES Obrigado por adquirir o Ar

A unidade não se destina a ser utilizada por crianças ou pessoas debilitadas sem

supervisão. As crianças devem ser supervisionadas para que não brinquem com a

CONDIÇÃO DE FUNCIONAMENTO CONDIÇÃO DE FUNCIONAMENTO Utilize este ar condicionado com o seguinte intervalo de temperatura

AQUECIMENTO Máximo 30 - 24 18

Quando a temperatura exterior estiver fora da média de temperatura

acima referida, a capacidade de aquecimento irá descer signifi cantemente

e a unidade exterior poderá parar para controlo de protecção.

As ilustrações deste manual têm

apenas um carácter explicativo

e podem diferir da unidade

real. Estão sujeitas a alteração

sem aviso prévio para fi ns de

melhoramento futuro.

REQUISITOS AMBIENTAIS Eliminação das pilhas

As pilhas devem ser recicladas ou eliminadas adequadamente.

ELIMINAÇÃO NO FIM DO PERÍODO DE VIDA ÚTIL

“Instruções para o utilizador fi nal” do ar condicionado:

Este ar condicionado contém a marca acima que indica que um equipamento eléctrico não deve ser eliminado

juntamente com o lixo doméstico comum. Os países da Comunidade Europeia (*) devem dispor de um sistema

de recolha dedicado para estes produtos. Não tente desmontar o sistema pois tal pode prejudicar a sua saúde

e o ambiente devido ao manuseamento incorrecto dos resíduos. A desmontagem e a eliminação do líquido

de refrigeração, do óleo e de outras peças devem ser efectuadas por um técnico de instalação qualifi cado

de acordo com os regulamentos locais e nacionais relevantes. O ar condicionado deve ser processado numa

instalação de processamento especializada para fi ns de reutilização, reciclagem e recuperação, não devendo

ser eliminado no sistema municipal de processamento de resíduos. Contacte o técnico de instalação, o

revendedor ou a autoridade local para obter mais informações. Nos termos da legislação nacional, podem

também ser aplicadas sanções decorrentes da eliminação incorrecta de resíduos.

*nos termos da lei nacional de cada Estado-membro

Informações de eliminação para outros países fora da União Europeia

Estes símbolos só são válidos na União Europeia. Se pretender eliminar este produto, contacte o técnico de

instalação, o revendedor ou a autoridade local e solicite informações sobre o método correcto de eliminação.

PRECAUÇÕES DE SEGURANÇA

MANUTENÇÃO E LIMPEZA

RESOLUÇÃO DE PROBLEMAS

GUIA RÁPIDO TAMPA TRASEIRA

• Não LIGUE a unidade quando encerar o pavimento. Depois de encerar o pavimento, deve deixar a sala arejar devidamente

antes de ligar a unidade.

• Não instalar a unidade em áreas com óleos e fumos.

A substituição ou instalação de fi chas deve ser efectuada apenas por pessoal

autorizado/qualifi cado. Os fi os neste cabo são coloridos de acordo com o seguinte

Terminais Vermelho fi os

castanha PretoVerde/Amarelo A cor dos fi os pode variar dependendo da norma do código da cablagem do país.40

• Por favor tenha atenção à indicação de desligado (OFF) no visor do

controlo remoto, para evitar que a unidade inicie/pare inapropriadamente.

PARA CONFIGURAR A TEMPERATURA

• Alcance de selecção: 16°C ~ 30°C.

MODO DE ARREFECIMENTO : 26°C ~ 28°C.

MODO SECO : 1°C ~ 2°C abaixo da temperatura ambiente.

MODE PARA SELECCIONAR O MODO DE OPERAÇÃO MODO AUTOMÁTICO - Para sua conveniência

• A unidade selecciona o modo de operação a cada 30 minutos de acordo

com a temperatura confi gurada, exterior e temperatura ambiente. Durante

a selecção do modo de funcionamento o indicador de potência pisca.

MODO DE AQUECIMENTO - Para desfrutar de ar quente

• Para evitar a entrada de ar frio, o ar pode não ser expelido imediatamente

e o indicador de potência cintila no início de operação.

• Também funciona no modo de descongelação (máximo 12 minutos)

durante o qual o indicador de potência cintila. O gelo derretido é drenado

para a unidade exterior e a ventoinha interna é desligada.

MODO DE ARREFECIMENTO - Para desfrutar de ar fresco

MODO SECO - Para desumidifi car o ambiente

• A unidade opera a uma velocidade baixa da ventoinha para dar uma

• Abre para a entrada de ar quando o funcionamento é iniciado e fecha

quando o funcionamento é interrompido. Durante este tempo, não lhe

toque, uma vez que poderá provocar o seu mau funcionamento ou avaria.

Difusor da direcção do

• Utilizado quando o controlo remoto está

mal colocado ou avariado.

Prima uma vez. Automático

Prima sem soltar até ouvir 1

sinal sonoro e, em seguida,

Prima sem soltar até ouvir 1

sinal sonoro e, em seguida,

Prima novamente até serem

emitidos 2 sinais sonoros

(bips), e depois liberte.

Prima o botão para desligar.

Distância máxima: 8m

PORTUGUÊS COMO CONFIGURAR O TEMPORIZADOR COMO CONFIGURAR O TEMPORIZADOR FAN SPEED PARA SELECCIONAR A VELOCIDADE DO VENTILADOR (5 OPÇÕES)

• Para AUTO, a velocidade da ventoinha interior é

ajustada automaticamente de acordo com o modo de

AIR SWING PARA AJUSTAR A DIRECÇÃO DO FLUXO DE AR VERTICAL (5 OPÇÕES)

• Mantém a ventilação da sala.

• Se for seleccionado AUTO, os difusores balançam

para cima/para baixo automaticamente.

• No modo calor, o ar é ejectado horizontalmente

durante algum tempo, depois começa a ser ejectado

PARA DESFRUTAR DE AR LIMPO

• Proporciona um efeito de ar fresco produzindo iões

- A ionização pode ser independentemente

accionada. Pressionar novamente o botão OFF/ON

para interromper o funcionamento.

- Durante o funcionamento apenas do Ionizador, os

funcionamentos Silencioso e Poderoso não podem

QUIET PARA DESFRUTAR DE UM AMBIENTE SILENCIOSO

• Esta operação reduz o ruído do fl uxo de ar.

• Para cancelar a função ON ou OFF do temporizador,

e, em seguida, prima

• Quando confi gurar o Temporizador LIGADO (ON), a

unidade pode começar mais cedo (até 50 minutos)

antes da hora confi gurada de maneira a alcançar a

temperatura desejada a tempo.

• A operação do temporizador é baseada na

confi guração do relógio no controlo remoto e repete

diariamente uma vez confi gurada. Para confi gurar o

relógio, por favor consulte Preparação do Controlo

Remoto na contracapa.

• Se o temporizador for cancelado manualmente ou

devido a uma falha de corrente, pode restabelecer a

confi guração anterior (após restabelecer a energia)

CONFIGURAÇÕES OPCIONAIS CONFIGURAÇÕES OPCIONAIS Prima para restabelecer as confi gurações

padrão do controlo remoto.

Não utilizado em operações normais.

Defi na a temperatura para 1

acima no modo frio ou

abaixo no modo calor da temperatura desejada

para conseguir 10% de poupança de energia.

Utilize cortinas para evitar a luz solar e o calor exterior,

para reduzir o consumo de energia durante o modo frio.

• QUIET e POWERFUL podem ser activados em todos

os modos e podem ser cancelados premindo o

respectivo botão novamente.

• Não pode seleccionar QUIET e POWERFUL

unidade com um pano macio

FILTRO SUPER ALLERU-BUSTER FILTRO SUPER ALLERU-BUSTER

• Aspire o fi ltro sempre que necessário.

• Substitua o fi ltro de 10 em 10 anos ou proceda à

sua substituição se este se encontrar danifi cado.

N.º de peça: CZ-SA16P FILTRO DO AR FILTRO DO AR

• Recomenda-se a limpeza dos fi ltros do ar de duas

• Lave/passe os fi ltros suavemente por água para

evitar a ocorrência de danos na superfície do fi ltro.

• Seque os fi ltros cuidadosamente à sombra, longe de

IONIZADOR IONIZADOR Limpe com um cotonete.

remover. Lave e seque.

ALHETAS DE ALUMÍNIO ALHETAS DE ALUMÍNIO MANUTENÇÃO E LIMPEZA MANUTENÇÃO E LIMPEZA INSTRUÇÕES DE LIMPEZA INSTRUÇÕES DE LIMPEZA

• Não utilize benzina, diluente nem pó de limpeza abrasivo.

• Utilize apenas sabões ( pH7) ou detergente de uso

• Não utilize água com uma temperatura superior a 40°C.

• Limpe regularmente o fi ltro para obter o melhor

desempenho possível e reduzir o consumo de energia.

• Contacte o revendedor local para efectuar a inspecção

• Não toque nas alhetas de alumínio, a parte afi ada pode causar

PARA UMA INSPECÇÃO SAZONAL APÓS NÃO PARA UMA INSPECÇÃO SAZONAL APÓS NÃO UTILIZAÇÃO PROLONGADA UTILIZAÇÃO PROLONGADA

• Verifi que as pilhas do controlo remoto.

• Os orifícios de entrada e saída devem estar desobstruídos.

• Após 15 minutos de funcionamento, é normal que a

seguinte diferença de temperatura se verifi que entre os

orifícios de entrada e saída:

Arrefecimento: ≥ 8°C Aquecimento: ≥ 14°C CRITÉRIOS SEM MANUTENÇÃO CRITÉRIOS SEM MANUTENÇÃO DESLIGUE A FONTE DE ALIMENTAÇÃO DE ENERGIA E RETIRE DA FICHA depois CHAME o Distribuidor Autorizado

segundo as seguintes condições:

• Ruído anormal durante o funcionamento.

• Água/partículas estranhas entraram no controlo remoto.

• Fuga de água da unidade interior.

• Os interruptores do disjuntor desligam-se frequentemente.

• O fi o distribuidor de corrente aquece de forma anormal.

• Os interruptores ou botões não estão a funcionar

PARA PREPARAR A UNIDADE PARA UM PERÍODO PARA PREPARAR A UNIDADE PARA UM PERÍODO DE INACTIVIDADE PROLONGADO DE INACTIVIDADE PROLONGADO

• Active o modo de aquecimento durante 2~3 horas para

• Desligue a unidade e retire a fi cha da tomada.

O modo de aquecimento/arrefecimento não está a

funcionar de maneira efi ciente.

• Confi gure a temperatura correctamente.

• Feche todas as portas e janelas.

• Limpe ou substitua os fi ltros.

• Limpe qualquer obstrução que se encontra na entrada do ar e nas aberturas de

ventilação de saída do ar.

Ruído durante o funcionamento. • Certifi que-se de que a unidade foi instalada numa inclinação.

O controlo remoto não funciona.

(O visor está escuro ou o sinal de transmissão está

• Introduza as pilhas devidamente.

• Substitua as pilhas gastas.

A unidade não funciona. • Verifi que se o disjuntor disparou.

• Verifi que se o temporizador foi confi gurado.

A unidade não recebe o sinal do controlo remoto. • Certifi que-se que o receptor não está obstruído.

• Algumas luzes fl uorescentes podem interferir com o transmissor de sinal. Por favor

consulte o seu representante mais próximo.

O indicador “ION” da unidade interior está a piscar.

• Pressionar o botão

duas vezes. Se o indicador continuar a piscar, consulte

Sai névoa da unidade interior. • Efeito de condensação devido ao processo de arrefecimento.

Ouve-se o fl uxo de água quando a unidade está a

• Fluxo do líquido de refrigeração no interior da unidade.

A sala tem um odor estranho. • Pode ser devido a um odor de humidade produzido pela parede, alcatifa, mobília ou

O ventilador interior pára ocasionalmente quando o

modo de velocidade automática do ventilador está

• Isto ajuda a remover os odores do ambiente.

O funcionamento é atrasado durante alguns minutos

após a reprogramação.

• O atraso é um mecanismo de protecção do compressor da unidade.

A unidade exterior produz água/vapor. • Existe condensação ou evaporação nos tubos.

O indicador do temporizador permanece ligado. • A programação do temporizador é activada diariamente depois de programada.

O indicador de alimentação fi ca intermitente durante

o funcionamento e o ventilador interior pára.

• A unidade está no modo de descongelação e o gelo derretido é drenado da unidade

O ventilador interior pára ocasionalmente no modo

• Para evitar o efeito de arrefecimento acidental.

O indicador de “POWER” está a piscar até 70

minutos antes do temporizador “ON” estar activado.

• Este é um passo preliminar para a operação, quando o temporizador ON estiver

Pode ser ouvido um ruído tipo estalido durante o

• Expansão/contracção do painel devido a mudanças de temperatura.

Os seguintes sintomas não indicam uma avaria do aparelho.

Os seguintes sintomas não indicam uma avaria do aparelho.

Verifi que o seguintes antes de pedir assistência.

Verifi que o seguintes antes de pedir assistência.

A unidade desliga-se e o indicador do temporizador começa a piscar.

A unidade desliga-se e o indicador do temporizador começa a piscar.

Pressione durante 5 segundos.

• Desligue a alimentação eléctrica e contacte um distribuidor autorizado.

Procure o código do erro respectivo,

onde serão emitidos sons.

• Pressionar o botão “RESET”

para interromper a verifi cação.

A unidade poderá funcionar

com funções limitadas,

(A operação é iniciada e 4

RESOLUÇÃO DE PROBLEMAS RESOLUÇÃO DE PROBLEMAS44

Ligue/Desligue a unidade.
