GEBRUIKSAANWIJZING CSTE12HKE PANASONIC

Lees voor u het apparaat gebruikt deze

gebruiksinstructies grondig en bewaar ze

voor toekomstig gebruik.

• Ga niet op het apparaat zitten of staan

en zet niets er bovenop.

• De scherpe aluminium vin niet

• Controleer na een lange

gebruiksperiode het installatierek op

• Trek niet aan het snoer om de stekker te

verdwijderen uit het stopcontact.

• Schakel de voeding uit en ontkoppel

voordat u het apparaat reinigt of er

onderhoud aan pleegt.

• Schakel de voeding uit en ontkoppel

als het apparaat voor lange tijd niet zal

• Deze airconditioner is uitgerust met een

ingebouwd apparaat voor bescherming

tegen hoge stroomtoevoer. Om uw

airconditioner verder te beschermen

tegen beschadiging door buitengewoon

sterke bliksemactiviteit, kunt u deze

loskoppelen van de stroombron. Raak

de airconditioner niet aan tijdens

bliksem, het kan dan een elektrische

• Sluit geen andere apparaten aan op hetzelfde

• Breng geen wijzigingen aan aan het netsnoer.

• Gebruik geen verlengsnoer.

• Bedien het apparaat niet met natte handen.

• Start of stop de unit niet door de stekker in te

• Steek de stekker correct in.

• Gebruik het voorgeschreven netsnoer.

• Indien het netsnoer beschadigd is, moet het

worden vervangen door de fabrikant, een

servicevertegenwoordiger van de fabrikant of

een gelijkwaardig gekwalifi ceerd persoon om

een mogelijk gevaar te voorkomen.

• Stof moet in periodes met een droge doek van

de stekker worden geveegd.

• Deze apparatuur moet geaard worden en het is

strengstens aanbevolen een aardlekschakelaar

(ELCB) of een differentieelschakelaar (RCD) te

installeren. Anders kan, bij functionele storingen,

een elektrische schok of brand veroorzaakt

• Schakel in noodgevallen of abnormale

omstandigheden (brandgeur, enz.) de

stroomtoevoer uit, haal de stekker uit het

stopcontact en vraag uw dichtsbijzijnde

handelaar om advies.

• Steek niet uw vingers of vreemde voorwerpen in

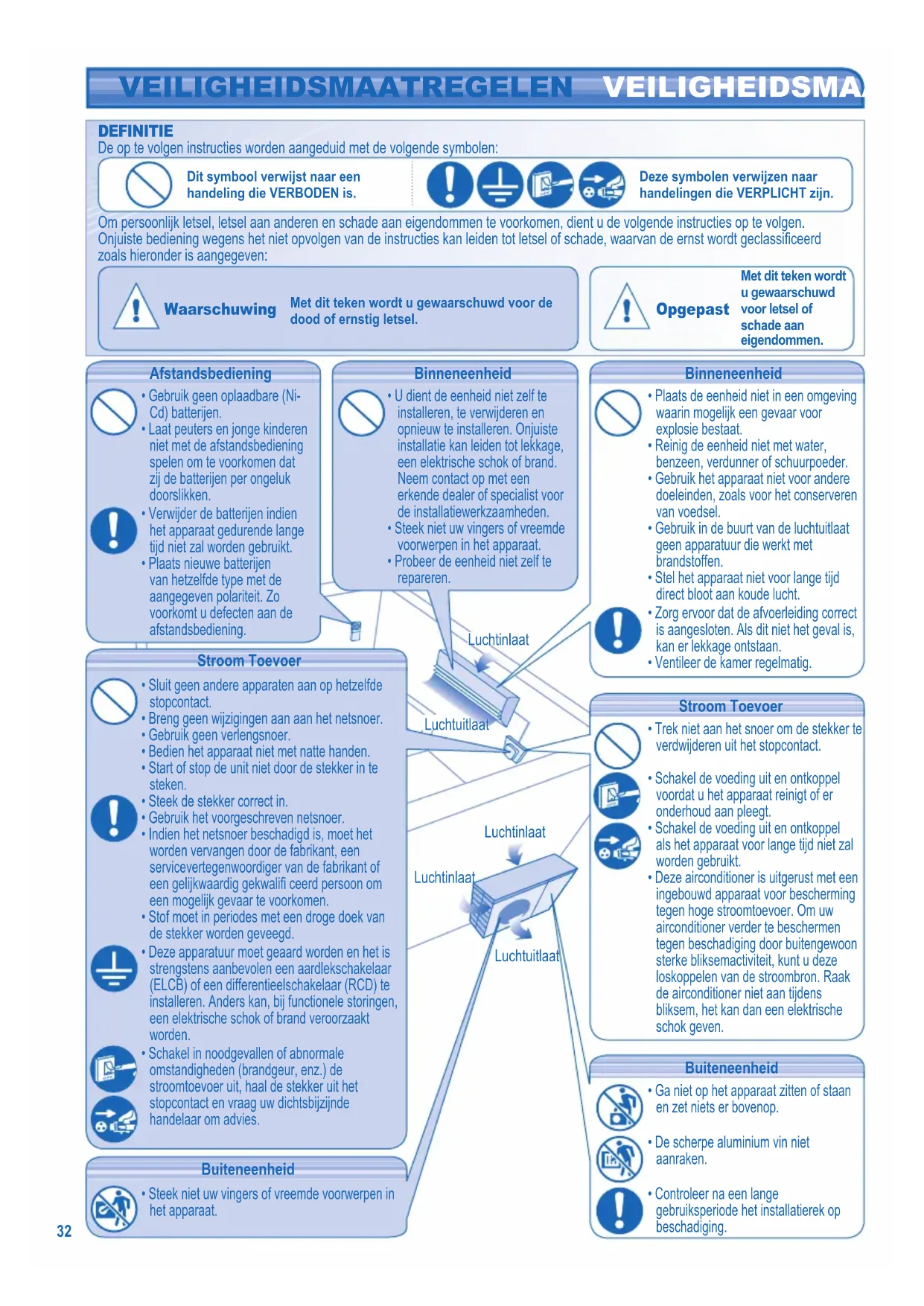

VEILIGHEIDSMAATREGELEN VEILIGHEIDSMAATREGELEN Binneneenheid

• U dient de eenheid niet zelf te

installeren, te verwijderen en

opnieuw te installeren. Onjuiste

installatie kan leiden tot lekkage,

een elektrische schok of brand.

Neem contact op met een

erkende dealer of specialist voor

de installatiewerkzaamheden.

• Steek niet uw vingers of vreemde

voorwerpen in het apparaat.

• Probeer de eenheid niet zelf te

• Plaats de eenheid niet in een omgeving

waarin mogelijk een gevaar voor

• Reinig de eenheid niet met water,

benzeen, verdunner of schuurpoeder.

• Gebruik het apparaat niet voor andere

doeleinden, zoals voor het conserveren

• Gebruik in de buurt van de luchtuitlaat

geen apparatuur die werkt met

• Stel het apparaat niet voor lange tijd

direct bloot aan koude lucht.

• Zorg ervoor dat de afvoerleiding correct

is aangesloten. Als dit niet het geval is,

kan er lekkage ontstaan.

• Ventileer de kamer regelmatig.

DEFINITIE De op te volgen instructies worden aangeduid met de volgende symbolen:

Dit symbool verwijst naar een

handeling die VERBODEN is.

Deze symbolen verwijzen naar

handelingen die VERPLICHT zijn.

Om persoonlijk letsel, letsel aan anderen en schade aan eigendommen te voorkomen, dient u de volgende instructies op te volgen.

Onjuiste bediening wegens het niet opvolgen van de instructies kan leiden tot letsel of schade, waarvan de ernst wordt geclassifi ceerd

zoals hieronder is aangegeven:

Met dit teken wordt u gewaarschuwd voor de

• Gebruik geen oplaadbare (Ni-

• Laat peuters en jonge kinderen

niet met de afstandsbediening

spelen om te voorkomen dat

zij de batterijen per ongeluk

• Verwijder de batterijen indien

het apparaat gedurende lange

tijd niet zal worden gebruikt.

• Plaats nieuwe batterijen

van hetzelfde type met de

aangegeven polariteit. Zo

voorkomt u defecten aan de

NEDERLANDS Hartelijk dank voor de

Dit apparaat is niet bedoeld om zonder toezicht te worden gebruikt door jonge

kinderen of mensen met een handicap. Houd toezicht op jonge kinderen om te

voorkomen dat zij met het apparaat gaan spelen.

Gebruik deze airconditioner binnen het volgende temperatuurbereik

* DBT: Droge bolttemperatuur

* WBT: Natte bolttemperatuur

ATTENTIE: Wanneer de buitentemperatuur buiten het hierboven vermelde

temperatuurbereik ligt, zal de verwarmingscapaciteit aanzienlijk

afnemen en zal het apparaat ter beveiliging misschien niet meer

INHOUDSOPGAVE INHOUDSOPGAVE OPMERKING :

De afbeeldingen in deze

handleiding zijn alleen bedoeld als

toelichting en kunnen afwijken van

het daadwerkelijke uiterlijk van het

apparaat. Deze handleiding kan

zonder voorafgaande kennisgeving

worden gewijzigd ter verbetering.

VEILIGHEIDSMAATREGELEN

SNELLE GIDS ACHTERKLEP INFORMATIE OVER WETGEVING INFORMATIE OVER WETGEVING GEBRUIKSOMSTANDIGHEDEN GEBRUIKSOMSTANDIGHEDEN MILIEUVEREISTEN Batterijen afdanken

NL Batterij niet weggooien, maar inleveren als KCA.

AFDANKEN NA EINDE LEVENSDUUR Informatie over het weggooien van elektrische en elektronische apparatuur (particulieren).

Dit symbool betekent in Europa dat gebruikte elektrische en elektronische producten niet bij het normale

huishoudelijke afval mogen. Lever deze producten in bij de aangewezen inzamelingspunten, waar ze gratis

worden geaccepteerd en op de juiste manier worden verwerkt, teruggewonnen en hergebruikt. In Nederland

kunt u uw producten bij uw winkelier inleveren bij de aanschaf van een vergelijkbaar nieuw product. Wanneer

u dit product op de juiste manier als afval inlevert, spaart u waardevolle hulpbronnen en voorkomt u potentiële

negatieve gevolgen voor de volksgezondheid en het milieu, die anders kunnen ontstaan door een onjuiste

verwerking van afval. Neem contact op met uw gemeente voor meer informatie over het dichtstbijzijnde

inzamelingspunt of raadpleeg www.nvmp.nl, www.ictoffi ce.nl of www.stibat.nl.

Voor zakelijke gebruikers in de Europese Unie

Neem voor het weggooien van elektrische en elektronische apparatuur contact op met uw leverancier voor

Informatie over verwijdering van afval in landen buiten de Europese Unie

Dit symbool is alleen geldig in de Europese Unie. Neem wanneer u dit product wilt weggooien, contact op met

de lokale overheid of uw leverancier en vraag wat de juiste verwijderingsmethode is.

• Schakel het apparaat niet in wanneer u net de vloer geboend hebt. Lucht de kamer na het boenen eerst goed, alvorens het

apparaat te gebruiken.

• Installeer het apparaat niet op plaatsen met olieachtige dampen of rook.

Vervanging of installarie van stekkers moet worden uitgevoerd door geautoriseerd/

gekwalifi ceerd personeel. De draden in de hoogdleiding zijn gekleurd in volgens de

bruin ZwartGroen/Geel Bedradingskleuren kunnen varieren afhankelijk van de codenorm van een land.34

TIMER ON OFF CANCEL SE T MODE POWERFULAIR SWINGFAN SPEEDQUIETCLOCK INDICATOR Super alleru-buster fi lter OFF/ON HET TOESTEL AAN- OF UITSCHAKELEN

• Let s.v.p. goed op de OFF-indicatie op de afstandsbediening, om te

vermijden, dat het apparaat ongewild start/stopt.

DE TEMPERATUUR INSTELLEN

• Instellingsbereik: 16°C ~ 30°C.

• De unit laten werken binnen de aangeraden temperatuur kan leiden tot

VERWARMINGSMODUS : 20°C ~ 24°C.

DROOGMODUS : 1°C ~ 2°C onder kamertemperatuur.

MODE DE BEDRIJFSMODUS KIEZEN AUTO MODUS - Voor uw gemak

• Het apparaat kiest elke 30 minuten een bedrijfsmodus, in overeenstemming

met de ingestelde temperatuur, de buiten- en de binnentemperatuur. Tijdens

werkingsmodus fl ikkert het werkingssignaal.

VERWARMINGSMODUS - Genieten van warme lucht

• Voor het voorkomen van koude lucht kan het gebeuren dat er niet meteen

koude lucht wordt uitgeblazen en dat de stroomindicator knippert zodra het

apparaat in werking treedt.

• Werkt ook in ontdooi-modus (maximum 12 minuten) waarbij de

stroomindicator knippert. Het gesmolten ijs loopt af bij de buiteneenheid en

de ventilator binnen stopt.

KOELINGSMODUS - Genieten van koude lucht

DROOGMODUS - Drogen van de omgeving

• Het apparaat werkt bij lage ventilatorsnelheid om zo voor een aangename

• Wordt geopend voor de aanvoer van lucht zodra de werking begint, en

sluit zodra de werking ophoudt. Houd het paneel in die tijd niet vast: dit kan

leiden tot een storing of defect.

Jaloezie voor luchtstroom

Maximale afstand: 8m

• Wordt gebruikt, wanneer u de

afstandsbediening niet bij de hand hebt of

Druk 1 maal op de knop. Automatisch

Houd de knop ingedrukt, totdat u

één pieptoon hoort en laat de knop

Houd de knop ingedrukt, totdat u

één pieptoon hoort en laat de knop

Houdt opnieuw ingedrukt, totdat 2

pieptonen te horen zijn, en laat dan los.

Druk op de toets, om uit te schakelen.

• Op AUTO wordt de snelheid van de binnenventilator

automatisch aangepast, in overeenstemming met de

AIR SWING RICHTING VAN DE VERTICALE LUCHTSTROOM AANPASSEN

• Hiermee houdt u de kamer geventileerd.

• Indien AUTO ingesteld is, zwaaien de jaloezieën

automatisch omhoog/omlaag.

• In de verwarmingsmodus blaast de lucht een poosje

horizontaal en begint daarna omlaag te blazen.

GENIETEN VAN FRISSE LUCHT

• Om te zorgen voor een effect van verse lucht door het

produceren van negatieve ionen.

- De ion-werking kan onafhankelijk worden

ingeschakeld. Druk nogmaals op de knop OFF/ON om

de actie te stoppen.

- Tijdens de alleen ioniseren-werking, kunnen de

rustig- en krachtig-werking niet worden

QUIET GENIETEN VAN EEN RUSTIGE OMGEVING

• Deze bedrijfsfunctie reduceert het geruis van de

luchtstroom. POWERFUL TEMPERATUUR SNEL BEREIKEN

• Om het apparaat op de geprogrammeerde tijd IN of UIT

Stel de tijd in. Bevestig.

• Wanneer de ON-timer ingeschakeld is, start het

apparaat eventueel (tot 50 minuten) vóór het eigenlijke

geprogrammeerde tijdpunt, om op tijd de gewenste

temperatuur te bereiken.

• De timer-functie baseert op de, op de

afstandsbediening ingestelde, uurtijd en wordt,

eenmaal geprogrammeerd, dagelijks herhaald.

Voor het instellen van de uurtijd verwijzen wij naar

Voorbereiding Afstandsbediening op de achterkant

• Indien de timer handmatig geannuleerd wordt of na

een stroomuitval, kunt u de vorige programmering

herstellen (zodra weer stroom voorhanden is), door op

OPTIONELE INTSTELLINGEN OPTIONELE INTSTELLINGEN Druk op deze toets, om de standaardinstelling

van de afstandsbediening terug te zetten.

Deze toets wordt in normaalbedrijf niet

Zet de temperatuur, in de koelmodus, 1°C hoger of,

in de verwarmingsmodus, 2°C lager dan de gewenste

temperatuur, om 10% energie te sparen.

Gebruik gordijnen om zonlicht en warmte van buiten te

weren, om, tijdens de koeling, het energieverbruik te

• QUIET en POWERFUL kunnen in alle bedrijfsfuncties

geactiveerd worden en kunnen geannuleerd worden

door opnieuw op de desbetreffende toets te drukken.

• QUIET en POWERFUL kunnen niet tegelijkertijd

geselecteerd worden.36

BINNENEENHEID BINNENEENHEID Veeg de eenheid zachtjes

af met een zachte, droge

SUPER ALLERU-BUSTER FILTER SUPER ALLERU-BUSTER FILTER

• Stofzuig het fi lter zo vaak als nodig is.

• Vervang het fi lter na elke 10 jaar of als het

Onderdeel nr: CZ-SA16P LUCHTFILTER LUCHTFILTER

• Er wordt aanbevolen de luchtfi lters om de

twee weken te reinigen.

• Was/spoel de fi lters voorzichtig met water

om schade aan het oppervlakte van de

fi lters te voorkomen.

• Droog de fi lters goed in de schaduw, uit de

buurt van vuur of direct zonlicht.

• Vervang beschadigde fi lters.

IONISATOR IONISATOR Reinigen met een katoenen doek.

VOORPANEEL VOORPANEEL Omhoog tillen en trekken

Voorzichtig wassen en

ALUMINIUM VIN ALUMINIUM VIN ONDERHOUD & REINIGING ONDERHOUD & REINIGING REINIGINGSINSTRUCTIES REINIGINGSINSTRUCTIES

• Gebruik geen benzeen, verdunner of schuurpoeder.

• Gebruik alleen zeep ( pH7) of milde reinigingsmiddelen

voor huishoudelijk gebruik.

• Gebruik geen water dat warmer is dan 40°C.

• Voor de beste prestaties en maximale energiebesparing

reinigt u het fi lter regelmatig.

• Neem contact op met de dichtstbijzijnde dealer voor

• Schakel de voeding uit en trek de stekker uit het stopcontact,

voordat u het apparaat reinigt.

• Raak niet de aluminium vin aan, het scherpe deel kan letsel

VOOR SEIZOENSINSPECTIE, NADAT HET VOOR SEIZOENSINSPECTIE, NADAT HET APPARAAT LANG NIET IN GEBRUIK WAS APPARAAT LANG NIET IN GEBRUIK WAS

• Controleer de batterijen van de afstandsbediening.

• Controleer de inlaat- en uitlaatopeningen op obstructies.

• Het is normaal dat na 15 minuten gebruikstijd

het temperatuurverschil tussen de luchtinlaat- en

luchtuitlaatopeningen als volgt is:

Bij koelen: ≥ 8°C Bij verwarmen: ≥ 14°C OMSTANDIGHEDEN WAARIN U HULP MOET OMSTANDIGHEDEN WAARIN U HULP MOET INROEPEN INROEPEN Onder de volgende omstandigheden moet u DE STROOM UITSCHAKELEN EN DE STEKKER UIT HET STOPCONTACT TREKKEN en daarna een geautoriseerde

• Een abnormaal lawaai tijdens de werking.

• Water of vreemde deeltjes zijn in de afstandsbediening

• Er lekt water uit de binneneenheid.

• De zekering springt regelmatig uit.

• De stroomdraad wordt onnatuurlijk warm.

• De schakelaars of knoppen werken niet zoals het hoort.

BIJ LANGDURIGE INACTIVITEIT BIJ LANGDURIGE INACTIVITEIT

• Laat het apparaat 2~3 uur verwarmen, zodat de eenheid

helemaal droog wordt.

• Schakel de voeding uit en ontkoppel.

• Verwijder de batterijen uit de afstandsbediening.37

Verwarmings-/Koelingswerking werkt niet

• Stel de temperatuur correct in.

• Sluit alle deuren en ramen.

• Maak de fi lters schoon of vervang ze.

• Verwijder elke obstructie bij de lucht in- en uitlaatopingen.

Luidruchtig tijdens werking. • Controleer of de unit is geinstalleerd op een helling.

Afstandsbediening werkt niet.

(De display is gedimd of het

transmissiesignaal is zwak.)

• Plaats de batterijen correct.

• Vervang zwakke batterijen.

Het apparaat werkt niet. • Controleer of de stroomonderbreker ontkoppeld is.

• Controleer of de timers zijn ingesteld.

Het apparaat ontvangt geen signaal van de

• Controller, of de ontvanger niet geblokkeerd wordt.

• Het een en ander fl uorescerend licht kan eventueel de signaalzender

storen. Vraag uw dichtstbijzijnde handelaar om raad.

De ION-indicator op de binneneenheid

• Druk twee keer op de knop

. Indien de indicator blijft knipperen, de

Er komt damp uit de binneneenheid. • Condensatie door koelproces.

Tijdens werking klinkt er geluid van stromend

• Stromend koelmiddel in het apparaat.

De ruimte heeft een vreemde geur. • Dit is mogelijk een geur van vochtigheid die afkomstig is van de muur, het

tapijt, meubels of kleding.

De binnenventilator stopt af en toe wanneer de

ventilatorsnelheid is ingesteld op automatisch.

• Zo verdrijft u de omgevingsgeuren.

Het apparaat begint pas na enkele minuten

vertraging nadat het opnieuw is opgestart.

• De vertraging dient ter bescherming van de compressor van de eenheid.

Er komt water/stoom uit de buiteneenheid. • In de leidingen vindt condensatie of verdamping plaats.

Timerindicator is altijd aan. • Nadat de timer is ingesteld, worden de instellingen dagelijks uitgevoerd.

AAN/UIT-indicator knippert tijdens werking en

de ventilator van de binneneenheid is gestopt.

• De eenheid staat in de ontdooiingstand en het gesmolten ijs wordt via de

buiteneenheid afgevoerd.

De binnenventilator stopt af en toe tijdens

• Onbedoeld koelen voorkomen.

De “POWER” indicator knippert maximaal 70

minuten voordat ON timer wordt ingeschakeld.

• Dit is een initiële stap tijdens de voorbereiding voor werking wanneer de

ON timer is ingeschakeld.

Tijdens de werking kan een kraakgeluid

• Het paneel kan uitzetten/krimpen als gevolg van het temperatuurverschil.

De volgende symptomen geven niet een defect aan.

De volgende symptomen geven niet een defect aan.

Controleer het volgende voordat u een onderhoudsmonteur belt.

Controleer het volgende voordat u een onderhoudsmonteur belt.

TEMP OFF/ON • Schakel de stroom uit, en bel een erkende dealer.

Doorbladeren voor de resp. foutcode,

waarbij piepjes hoorbaar worden.

Gedurende 5 seconden

• Druk op de knop “RESET” om

het foutzoeken te stoppen.

verminderde functionaliteit

werken, naargelang de fout

(4 piepjes hoorbaar bij het

begin van de werking.)

PROBLEMEN OPLOSSEN PROBLEMEN OPLOSSEN38

Plaats AAA- of R03-batterijen (kan ~ 1 jaar gebruikt worden) •

Selecteer de gewenste stand.

Start/stop het apparaat.

Stel de gewenste temperatuur in.
