MANUAL DE UTILIZADOR CSE18HB4EA PANASONIC

Antes de ligar a unidade, leia

cuidadosamente este manual de

utilização e guarde-o para futura

CONDICIONES DE FUNCIONAMIENTO

CONDICIONES DE FUNCIONAMIENTO CONDICIONES DE FUNCIONAMIENTO21

SUGGERIMENTO SUGGERIMENTO

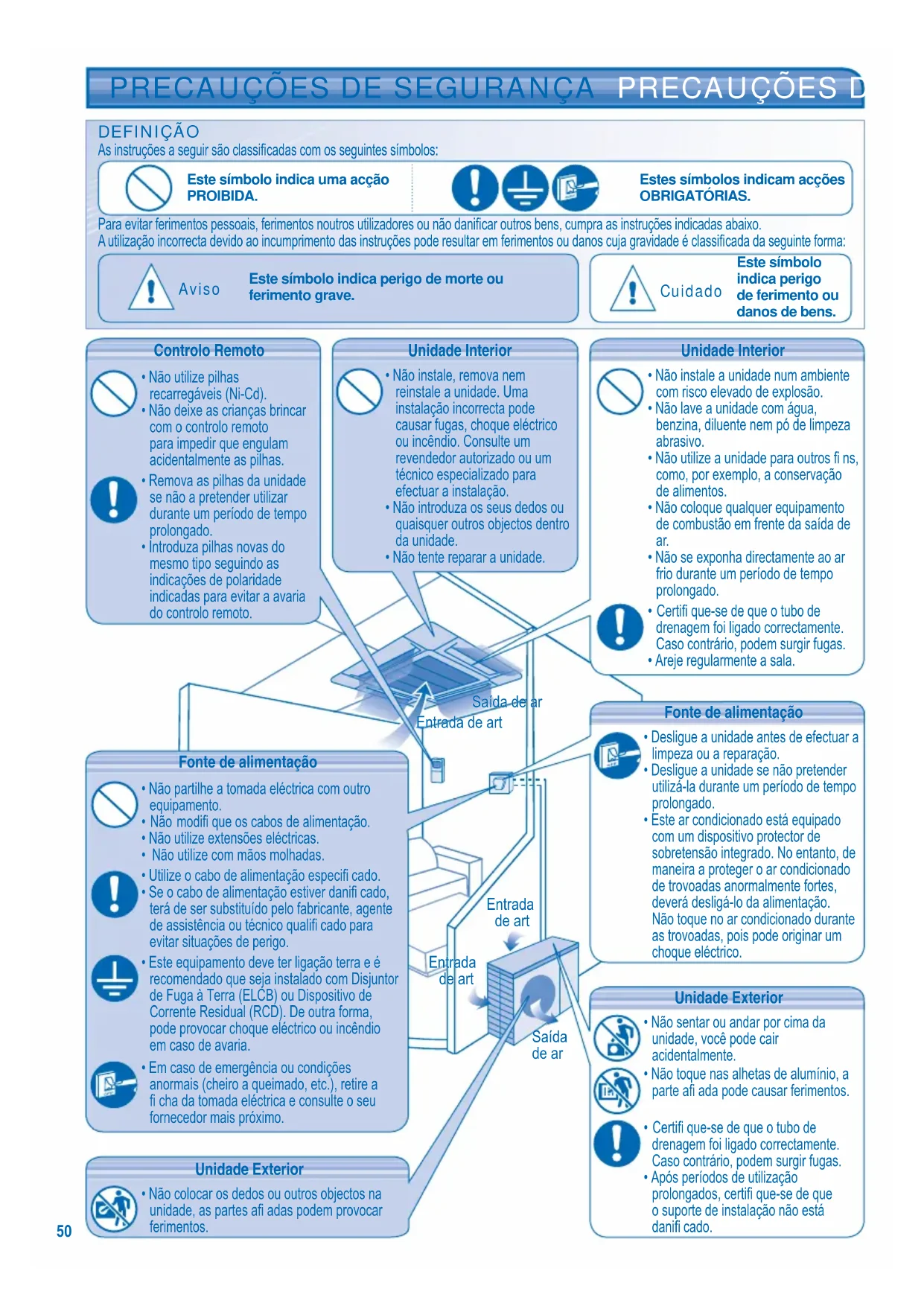

PRECAUÇÕES DE SEGURANÇA PRECAUÇÕES DE SEGURANÇA Unidade Exterior

• Não sentar ou andar por cima da

unidade, você pode cair

• Não toque nas alhetas de alumínio, a

parte afi ada pode causar ferimentos.

• Certifi que-se de que o tubo de

drenagem foi ligado correctamente.

Caso contrário, podem surgir fugas.

• Após períodos de utilização

prolongados, certifi que-se de que

o suporte de instalação não está

• Não instale, remova nem

reinstale a unidade. Uma

instalação incorrecta pode

causar fugas, choque eléctrico

ou incêndio. Consulte um

revendedor autorizado ou um

técnico especializado para

efectuar a instalação.

• Não introduza os seus dedos ou

quaisquer outros objectos dentro

• Não tente reparar a unidade.

• Não instale a unidade num ambiente

com risco elevado de explosão.

• Não lave a unidade com água,

benzina, diluente nem pó de limpeza

• Não utilize a unidade para outros fi ns,

como, por exemplo, a conservação

• Não coloque qualquer equipamento

de combustão em frente da saída de

• Não se exponha directamente ao ar

frio durante um período de tempo

• Certifi que-se de que o tubo de

drenagem foi ligado correctamente.

Caso contrário, podem surgir fugas.

• Areje regularmente a sala.

DEFINIÇÃO As instruções a seguir são classifi cadas com os seguintes símbolos:

Este símbolo indica uma acção

Estes símbolos indicam acções

Para evitar ferimentos pessoais, ferimentos noutros utilizadores ou não danifi car outros bens, cumpra as instruções indicadas abaixo.

A utilização incorrecta devido ao incumprimento das instruções pode resultar em ferimentos ou danos cuja gravidade é classifi cada da seguinte forma:

• Não colocar os dedos ou outros objectos na

unidade, as partes afi adas podem provocar

• Não utilize pilhas

recarregáveis (Ni-Cd).

• Não deixe as crianças brincar

com o controlo remoto

para impedir que engulam

acidentalmente as pilhas.

• Remova as pilhas da unidade

se não a pretender utilizar

durante um período de tempo

• Introduza pilhas novas do

mesmo tipo seguindo as

indicações de polaridade

indicadas para evitar a avaria

Fonte de alimentação

• Não partilhe a tomada eléctrica com outro

• Não modifi que os cabos de alimentação.

• Não utilize extensões eléctricas.

• Não utilize com mãos molhadas.

• Utilize o cabo de alimentação especifi cado.

• Se o cabo de alimentação estiver danifi cado,

terá de ser substituído pelo fabricante, agente

de assistência ou técnico qualifi cado para

evitar situações de perigo.

• Este equipamento deve ter ligação terra e é

recomendado que seja instalado com Disjuntor

de Fuga à Terra (ELCB) ou Dispositivo de

pode provocar choque eléctrico ou incêndio

• Em caso de emergência ou condições

anormais (cheiro a queimado, etc.), retire a

fi cha da tomada eléctrica e consulte o seu

fornecedor mais próximo.

Fonte de alimentação

• Desligue a unidade antes de efectuar a

limpeza ou a reparação.

• Desligue a unidade se não pretender

utilizá-la durante um período de tempo

• Este ar condicionado está equipado

com um dispositivo protector de

sobretensão integrado. No entanto, de

maneira a proteger o ar condicionado

de trovoadas anormalmente fortes,

deverá desligá-lo da alimentação.

Não toque no ar condicionado durante

as trovoadas, pois pode originar um

PORTUGUÊS INFORMAÇÕES REGULAMENTARES INFORMAÇÕES REGULAMENTARES Obrigado por adquirir o Ar

As ilustrações deste manual têm

apenas um carácter explicativo e

podem diferir da unidade real. Estão

sujeitas a alteração sem aviso prévio

para fi ns de melhoramento futuro.

• Não LIGUE a unidade quando encerar o pavimento. Depois de encerar o pavimento, deve deixar a sala arejar devidamente

antes de ligar a unidade.

• Não instalar a unidade em áreas com óleos e fumos.

Este dispositivo não se destina ao uso por pessoas (incluindo crianças) com

reduzidas capacidades físicas, sensoriais ou mentais, ou falta de experiência e

conhecimento, excepto se tiverem supervisão ou instrução relacionadas com

o uso do dispositivo por uma pessoa responsável pela sua segurança. As

crianças devem ser supervisionadas para assegurar que não brincam com o

Informações para Utilizadores referentes à Recolha e Eliminação de Equipamentos Velhos e Baterias

Estes símbolos nos produtos, embalagens e documentos signifi cam que os produtos eléctricos e electrónicos usados nao

podem ser misturados com os resíduos urbanos.

Para o tratamento apropriado, recuperação e reciclagem de produtos velhos e baterias usadas, solicitamos que os coloque em

pontos de recolha próprios, de acordo com a Legislacao Nacional e com as Directivas Europeias 2002/96/EC e 2006/66/EC.

A eliminação correcta deste produto ajudará a poupar recursos valioso e evitar quaisquer potenciais efeitos negativos na saúde

humana e no ambiente, os quais poderiam resultar de um tratamento incorrecto de Resíduos.

Para mais informacoes sobre a recolha e reciclagem de produtos velhos e baterias, por favor, contacte as autoridades locais

responsáveis pela recolha de resíduos ou o ponto de venda onde o produto foi adquirido.

De acordo com a legislacao nacional, podem ser apçlicadas multas caso seja feita a eliminação incorrecta destes resíduos.

Para Uitlizadores Não Particulares da União Europeia

Se pretender eliminar equipamentos eléctricos e electrónicos, por favor, contacte o seu Distribuídor ou Produtor para obter mais

[Informação sobre a eliminação noutros países fora da União Europeia]

Estes símbolos são válidos, apenas, na União Europeia. Se pretender eliminar este produto contacte, por favor, as autoridades

locais responsáveis pela recolha de resíduos ou o ponto de venda onde o produto foi adquirido e solicite informação sobre o

método de eliminação correcto.

Nota para os símbolos de baterias (dois exemplos de símbolos):

Este símbolo pode ser utilizado em conjugação com um símbolo químico. Neste caso, terá de proceder em conformidade com o

estabelecido na Directiva referente aos produtos químicos utilizados.

CONDIÇÃO DE FUNCIONAMENTO

APARELHO DE AR CONDICIONADO COM FUNÇÃO MULTI

VISTA GERAL DO PRODUTO E OPERAÇÕES

MANUTENÇÃO E LIMPEZA

RESOLUÇÃO DE PROBLEMAS

GUIA RÁPIDO TAMPA TRASEIRA52

CONDIÇÃO DE FUNCIONAMENTO CONDIÇÃO DE FUNCIONAMENTO CONDIÇÃO DE FUNCIONAMENTO CONDIÇÃO DE FUNCIONAMENTO Utilize este ar condicionado com o seguinte intervalo de temperatura

AQUECIMENTO Máximo 30 - 24 18

AVISO: • Esta unidade funciona também como refrigerador com uma temperatura exterior de -10°C numa sala especial,

como um polo informático, que apresente uma temperatura ambiente de 16°C ou superior e uma humidade

ambiente máxima de 80%. Quando a temperatura exterior chegar aos -10°C, o compressor é desligado. Este

volta a funcionar quando a temperatura subir para além dos -10°C.

• Quando a temperatura exterior estiver fora da média de temperatura acima referida, a capacidade de

aquecimento irá descer signifi cantemente e a unidade exterior poderá parar para controlo de protecção.

(CU-2E15GBE, CU-2E18CBPG, CU-3E18EBE, CU-3E23CBPG, CU-4E27CBPG)

AQUECIMENTO Máximo 30 - 24 18

DEFINIÇÃO O sistema multi de ar condicionado possui uma unidade exterior conectada a múltiplas unidades interiores.

• É possível as unidades interiores funcionarem individualmente ou em simultâneo.

• O modo de funcionamento prioritário é dado à primeira unidade que é ligada.

• Durante o funcionamento, o modo aquecimento e arrefecimento não podem ser activados ao mesmo tempo para

diferentes unidades interiores.

• O indicador de alimentação fi ca intermitente para indicar que a unidade interior está em espera para um modo de

funcionamento diferente.

UNIDADE INTERIOR UNIDADE INTERIOR APARELHO DE AR CONDICIONADO COM FUNÇÃO MULTI APARELHO DE AR CONDICIONADO COM FUNÇÃO MULTI54

CANCEL OFF TIMER ON TIMERSPEED FAN AUTO HEAT DRY COOL OFF TIME R ON

• Por favor tenha atenção à indicação de desligado (OFF) no visor do controlo remoto,

para evitar que a unidade inicie/pare inapropriadamente.

TEMP PARA CONFIGURAR A TEMPERATURA

• Alcance de selecção: 16°C ~ 30°C.

MODO DE ARREFECIMENTO : 26°C ~ 28°C.

MODO SECO : 1°C ~ 2°C abaixo da temperatura ambiente.

PARA SELECCIONAR O MODO DE OPERAÇÃO MODO AUTOMÁTICO - Para sua conveniência

• A unidade selecciona o modo de operação a cada 30 minutos de acordo com a

temperatura confi gurada, exterior e temperatura ambiente. Durante a selecção do

modo de funcionamento o indicador de potência pisca.

MODO DE AQUECIMENTO - Para desfrutar de ar quente

• A unidade demora um pouco a aquecer. O indicador de energia pisca durante esta

MODO DE ARREFECIMENTO - Para desfrutar de ar fresco

MODO SECO - Para desumidifi car o ambiente

• A unidade opera a uma velocidade baixa da ventoinha para dar uma refrigeração

Placa de direcção do

Distância máxima: 8m

• Utilizado quando o controlo remoto está mal

colocado ou avariado.

1 Prima uma vez. Automático

Prima sem soltar até ouvir um

sinal sonoro e, em seguida,

Repita o passo 2. Prima sem

soltar até ouvir dois sinal

sonoro e, em seguida, liberte.

Repita o passo 3. Prima sem

soltar até ouvir três sinais

sonoros e, em seguida, liberte.

Prima o botão para desligar.55

• Para cancelar a função ON ou OFF do temporizador,

e, em seguida, prima CANCEL .

• Quando confi gurar o Temporizador LIGADO (ON), a

unidade pode começar mais cedo (até 35 minutos)

antes da hora confi gurada de maneira a alcançar a

temperatura desejada a tempo.

• A operação do temporizador é baseada na

confi guração do relógio no controlo remoto e repete

diariamente uma vez confi gurada. Para confi gurar o

relógio, por favor consulte Preparação do Controlo

Remoto na contracapa.

• Se o temporizador for cancelado manualmente ou

devido a uma falha de corrente, pode restabelecer a

confi guração anterior (após restabelecer a energia)

CONFIGURAÇÕES OPCIONAIS CONFIGURAÇÕES OPCIONAIS CLOCK Prima e segure durante aproximadamente

10 segundos para mostrar a indicação da

hora em 12 horas (am/pm) ou 24 horas.

RESET Prima para restabelecer as confi gurações

padrão do controlo remoto.

Defi na a temperatura para 1°C acima no modo frio ou

2°C abaixo no modo calor da temperatura desejada

para conseguir 10% de poupança de energia.

Utilize cortinas para evitar a luz solar e o calor exterior,

para reduzir o consumo de energia durante o modo frio.

podem ser activados em todos

os modos e podem ser cancelados premindo o

respectivo botão novamente.

• Não pode seleccionar e

PARA SELECCIONAR A VELOCIDADE DO VENTILADOR (5 OPÇÕES)

• Para AUTO, a velocidade da ventoinha interior é

ajustada automaticamente de acordo com o modo de

AIR SWING AUTO MANUAL PARA AJUSTAR A DIRECÇÃO DO FLUXO DE AR AIR SWING AUTO FLUXO DE AR - AUTOMÁTICO

• As placas verticais do fl uxo de

ar oscilam automaticamente

para cima e para baixo.

• No modo de aquecimento, o

ar sair em sentido horizontal

durante algum tempo,

começando depois a sair para

AIR SWING MANUAL FLUXO DE AR - MANUAL

• O direccionamento do ar pode

ser regulado como desejado

através do controlo remoto.

• Não ajuste manualmente as

placas verticais da direcção do

• O ar é descarregado

PARA ALCANÇAR A TEMPERATURA RAPIDAMENTE QUIET PARA DESFRUTAR DE UM AMBIENTE SILENCIOSO

• Esta operação reduz o ruído do fl uxo de ar.56

MANUTENÇÃO E LIMPEZA MANUTENÇÃO E LIMPEZA

• Desligue a unidade antes de efectuar a limpeza.

• Não toque nas alhetas de alumínio, a parte afi ada pode causar

INSTRUÇÕES DE LIMPEZ INSTRUÇÕES DE LIMPEZ

• Não utilize benzina, diluente nem pó de limpeza abrasivo.

• Utilize apenas sabões ( pH7) ou detergente de uso

• Não utilize água com uma temperatura superior a 40°C.

• Limpe regularmente o fi ltro para obter o melhor

desempenho possível e reduzir o consumo de energia.

• Contacte o revendedor local para efectuar a inspecção

CUIDADO CLOSE OPEN CLOSECLOSEOPEN CLOSE OPE N OPE N CLOSE UNIDADE INTERIOR UNIDADE INTERIOR Limpe cuidadosamente

a unidade com um pano

FILTRO DO AR FILTRO DO AR

• Recomenda-se a limpeza dos fi ltros do ar

de seis em seis semanas.

• Lave/passe os fi ltros suavemente por

água para evitar a ocorrência de danos

Remover o fi ltro de ar das

patilhas e puxar para

patilhas e puxar para

PARA UMA INSPECÇÃO SAZONAL APÓS NÃO PARA UMA INSPECÇÃO SAZONAL APÓS NÃO UTILIZAÇÃO PROLONGADA UTILIZAÇÃO PROLONGADA

• Verifi que as pilhas do controlo remoto.

• Os orifícios de entrada e saída devem estar desobstruídos.

• Após 15 minutos de funcionamento, é normal que a

seguinte diferença de temperatura se verifi que entre os

orifícios de entrada e saída:

Arrefecimento: ≥ 8°C Aquecimento: ≥ 14°C CRITÉRIOS SEM MANUTENÇÃO CRITÉRIOS SEM MANUTENÇÃO DESLIGUE O SISTEMA DE ALIMENTAÇÃO e CONTACTE o

Distribuidor Autorizado nas seguintes condições:

• Ruído anormal durante o funcionamento.

• Água/partículas estranhas entraram no controlo remoto.

• Fuga de água da unidade interior.

• Os interruptores do disjuntor desligam-se frequentemente.

• O fi o distribuidor de corrente aquece de forma anormal.

• Os interruptores ou botões não estão a funcionar

PARA PREPARAR A UNIDADE PARA UM PERÍODO PARA PREPARAR A UNIDADE PARA UM PERÍODO DE INACTIVIDADE PROLONGADO DE INACTIVIDADE PROLONGADO

• Active o modo de Aquecimento durante 2~3 horas para

remover cuidadosamente qualquer humidade que tenha

fi cado nas peças internas.

• Desligue a unidade.

• Remova as pilhas do controlo remoto.57

A unidade desliga-se e o indicador do temporizador começa a piscar.

A unidade desliga-se e o indicador do temporizador começa a piscar.

• Desligue a unidade e comunique o código de erro ao revendedor local.

• A unidade pode funcionar

(com 4 sinais sonoros) de

O modo de aquecimento/arrefecimento não está a

funcionar de maneira efi ciente.

• Confi gure a temperatura correctamente.

• Feche todas as portas e janelas.

• Limpe ou substitua os fi ltros.

• Limpe qualquer obstrução que se encontra na entrada do ar e nas aberturas de ventilação

Ruído durante o funcionamento. • Certifi que-se de que a unidade foi instalada numa inclinação.

O controlo remoto não funciona.

(O visor está escuro ou o sinal de transmissão está fraco.)

• Introduza as pilhas devidamente.

• Substitua as pilhas gastas.

A unidade não funciona. • Verifi que se o disjuntor disparou.

• Verifi que se o temporizador foi confi gurado.

A unidade não recebe o sinal do controlo remoto. • Certifi que-se que o receptor não está obstruído.

• Certifi que-se que o sinal de transmissão do controlo remoto está no alcance.

• Algumas luzes fl uorescentes podem interferir com o transmissor de sinal. Por favor consulte

o seu representante mais próximo.

Sai névoa da unidade interior. • Efeito de condensação devido ao processo de arrefecimento.

Ouve-se o fl uxo de água quando a unidade está a

• Fluxo do líquido de refrigeração no interior da unidade.

A sala tem um odor estranho. • Pode ser devido a um odor de humidade produzido pela parede, alcatifa, mobília ou

O ventilador interior pára ocasionalmente quando o modo

de velocidade automática do ventilador está programado.

• Isto ajuda a remover os odores do ambiente.

O funcionamento é atrasado durante alguns minutos

após a reprogramação.

• O atraso é um mecanismo de protecção do compressor da unidade.

A unidade exterior produz água/vapor. • Existe condensação ou evaporação nos tubos.

O indicador do temporizador permanece ligado. • A programação do temporizador é activada diariamente depois de programada.

O indicador de alimentação fi ca intermitente durante o

funcionamento e o ventilador interior pára.

• A unidade está no modo de descongelação e o gelo derretido é drenado da unidade exterior.

O ventilador interior pára ocasionalmente no modo de

• Para evitar o efeito de arrefecimento acidental.

O indicador de alimentação pisca antes da unidade ser

• Este é um passo preliminar para a operação, quando o temporizador ON estiver defi nido.

Pode ser ouvido um ruído tipo estalido durante o

• Mudanças de temperatura causam a expansão/contracção da unidade.

Os seguintes sintomas não indicam uma avaria do aparelho.

Os seguintes sintomas não indicam uma avaria do aparelho.

Verifi que o seguintes antes de pedir assistência.

Verifi que o seguintes antes de pedir assistência.

RESOLUÇÃO DE PROBLEMAS RESOLUÇÃO DE PROBLEMAS58

ΠΡΟΦΥΛΑΞΕΙΣ ΑΣΦΑΛΕΙΑΣ ΠΡΟΦΥΛΑΞΕΙΣ ΑΣΦΑΛΕΙΑΣ

Ligue/Desligue a unidade.
