GEBRUIKSAANWIJZING CSE18HB4EA PANASONIC

Lees voor u het apparaat gebruikt deze

gebruiksinstructies grondig en bewaar ze

voor toekomstig gebruik.

INDOOR UNIT INDOOR UNIT6

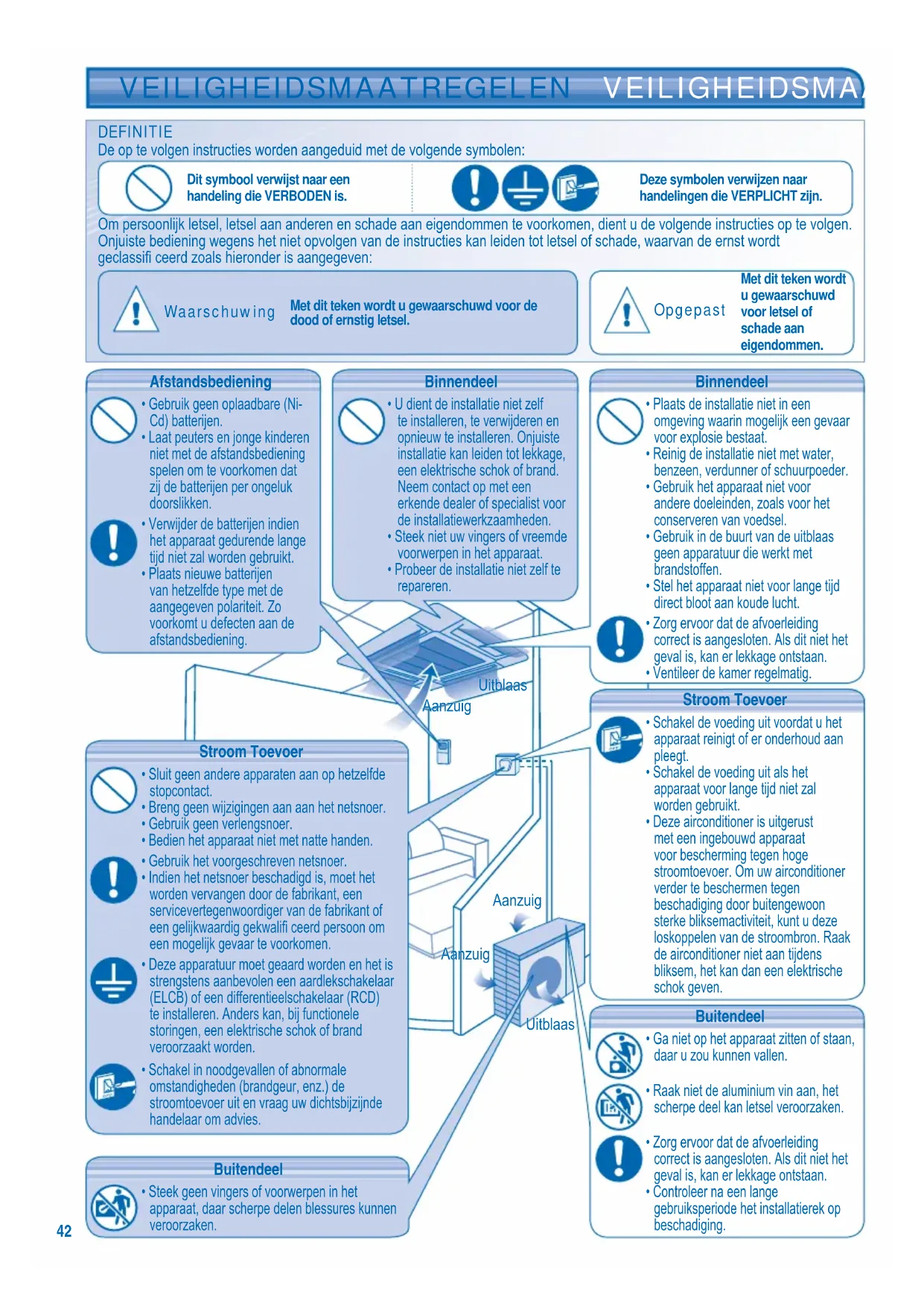

VEILIGHEIDSMAATREGELEN VEILIGHEIDSMAATREGELEN Buitendeel

• Ga niet op het apparaat zitten of staan,

daar u zou kunnen vallen.

• Raak niet de aluminium vin aan, het

scherpe deel kan letsel veroorzaken.

• Zorg ervoor dat de afvoerleiding

correct is aangesloten. Als dit niet het

geval is, kan er lekkage ontstaan.

• Controleer na een lange

gebruiksperiode het installatierek op

• U dient de installatie niet zelf

te installeren, te verwijderen en

opnieuw te installeren. Onjuiste

installatie kan leiden tot lekkage,

een elektrische schok of brand.

Neem contact op met een

erkende dealer of specialist voor

de installatiewerkzaamheden.

• Steek niet uw vingers of vreemde

voorwerpen in het apparaat.

• Probeer de installatie niet zelf te

• Plaats de installatie niet in een

omgeving waarin mogelijk een gevaar

voor explosie bestaat.

• Reinig de installatie niet met water,

benzeen, verdunner of schuurpoeder.

• Gebruik het apparaat niet voor

andere doeleinden, zoals voor het

conserveren van voedsel.

• Gebruik in de buurt van de uitblaas

geen apparatuur die werkt met

• Stel het apparaat niet voor lange tijd

direct bloot aan koude lucht.

• Zorg ervoor dat de afvoerleiding

correct is aangesloten. Als dit niet het

geval is, kan er lekkage ontstaan.

• Ventileer de kamer regelmatig.

DEFINITIE De op te volgen instructies worden aangeduid met de volgende symbolen:

Dit symbool verwijst naar een

handeling die VERBODEN is.

Deze symbolen verwijzen naar

handelingen die VERPLICHT zijn.

Om persoonlijk letsel, letsel aan anderen en schade aan eigendommen te voorkomen, dient u de volgende instructies op te volgen.

Onjuiste bediening wegens het niet opvolgen van de instructies kan leiden tot letsel of schade, waarvan de ernst wordt

geclassifi ceerd zoals hieronder is aangegeven:

Met dit teken wordt u gewaarschuwd voor de

• Steek geen vingers of voorwerpen in het

apparaat, daar scherpe delen blessures kunnen

• Gebruik geen oplaadbare (Ni-

• Laat peuters en jonge kinderen

niet met de afstandsbediening

spelen om te voorkomen dat

zij de batterijen per ongeluk

• Verwijder de batterijen indien

het apparaat gedurende lange

tijd niet zal worden gebruikt.

• Plaats nieuwe batterijen

van hetzelfde type met de

aangegeven polariteit. Zo

voorkomt u defecten aan de

• Sluit geen andere apparaten aan op hetzelfde

• Breng geen wijzigingen aan aan het netsnoer.

• Gebruik geen verlengsnoer.

• Bedien het apparaat niet met natte handen.

• Gebruik het voorgeschreven netsnoer.

• Indien het netsnoer beschadigd is, moet het

worden vervangen door de fabrikant, een

servicevertegenwoordiger van de fabrikant of

een gelijkwaardig gekwalifi ceerd persoon om

een mogelijk gevaar te voorkomen.

• Deze apparatuur moet geaard worden en het is

strengstens aanbevolen een aardlekschakelaar

(ELCB) of een differentieelschakelaar (RCD)

te installeren. Anders kan, bij functionele

storingen, een elektrische schok of brand

• Schakel in noodgevallen of abnormale

stroomtoevoer uit en vraag uw dichtsbijzijnde

handelaar om advies.

• Schakel de voeding uit voordat u het

apparaat reinigt of er onderhoud aan

• Schakel de voeding uit als het

apparaat voor lange tijd niet zal

• Deze airconditioner is uitgerust

met een ingebouwd apparaat

voor bescherming tegen hoge

stroomtoevoer. Om uw airconditioner

verder te beschermen tegen

beschadiging door buitengewoon

sterke bliksemactiviteit, kunt u deze

loskoppelen van de stroombron. Raak

de airconditioner niet aan tijdens

bliksem, het kan dan een elektrische

NEDERLANDS Hartelijk dank voor de

De afbeeldingen in deze handleiding zijn

alleen bedoeld als toelichting en kunnen

afwijken van het daadwerkelijke uiterlijk

van het apparaat. Deze handleiding

kan zonder voorafgaande kennisgeving

worden gewijzigd ter verbetering.

• Schakel het apparaat niet in wanneer u net de vloer geboend hebt. Lucht de kamer na het boenen eerst goed, alvorens het apparaat te

• Installeer het apparaat niet op plaatsen met olieachtige dampen of rook.

Dit apparaat is niet bestemd voor gebruik door personen (kinderen inbegrepen)

met verminderde fysieke, sensorische of mentale capaciteiten, of zonder ervaring

of kennis, tenzij onder toezicht van of na instructie door een persoon die voor hun

veiligheid verantwoordelijk is. Pas op, dat kinderen niet met het apparaat spelen.

Informatie voor gebruikers betreffende het verzamelen en verwijderen van oude uitrustingen en lege

Deze symbolen op de producten, verpakkingen, en/of begeleidende documenten betekenen dat gebruikte elektrische en

elektronische producten en batterijen niet met het algemene huishoudelijke afval gemengd mogen worden.

Voor een correcte behandeling, recuperatie en recyclage van oude producten en lege batterijen moeten zij naar de bevoegde

verzamelpunten gebracht worden in overeenstemming met uw nationale wetgeving en de Richtlijnen 2002/96/EC en 2006/66/EC.

Door deze producten en batterijen correct te verwijderen draagt u uw steentje bij tot het beschermen van waardevolle middelen

en tot de preventie van potentiële negatieve effecten op de gezondheid van de mens en op het milieu die anders door een

onvakkundige afvalverwerking zouden kunnen ontstaan.

Voor meer informatie over het verzamelen en recycleren van oude producten en batterijen, gelieve contact op te nemen met uw

plaatselijke gemeente, uw afvalverwijderingsdiensten of de winkel waar u de goederen gekocht hebt.

Voor een niet-correcte verwijdering van dit afval kunnen boetes opgelegd worden in overeenstemming met de nationale wetgeving.

Voor zakengebruikers in de Europese Unie

Indien u elektrische en elektronische uitrusting wilt vewijderen, neem dan contact op met uw dealer voor meer informatie.

[Informatie over de verwijdering in andere landen buiten de Europese Unie]

Deze symbolen zijn enkel geldig in de Europese Unie. Indien u wenst deze producten te verwijderen, neem dan contact op met uw

plaatselijke autoriteiten of dealer, en vraag informatie over de correcte wijze om deze producten te verwijderen.

Opmerking over het batterijensymbool (beneden twee voorbeelden):

Dit symbool kan gebruikt worden in verbinding met een chemisch symbool. In dat geval wordt de eis, vastgelegd door de Richtlijn

voor de betrokken chemische producten vervuld.

GEBRUIKSOMSTANDIGHEDEN GEBRUIKSOMSTANDIGHEDEN Gebruik deze airconditioner binnen het volgende temperatuurbereik

ATTENTIE: • Bij een buitentemperatuur tot -10°C kan deze eenheid nog als koeler werken in een andere ruimte dan een

woonkamer, zoals een computerkamer, terwijl de temperatuur in deze kamer 16°C of meer is en de vochtigheid

maximaal 80%. Wanneer de buitentemperatuur -10°C bereikt, zal de compressor stilvallen en opnieuw in

werking treden zodra de temperatuur meer dan -10°C bedraagt.

• Wanneer de buitentemperatuur buiten het hierboven vermelde temperatuurbereik ligt, zal de

verwarmingscapaciteit aanzienlijk afnemen en zal het apparaat ter beveiliging misschien niet meer

* WBT: Natte bolttemperatuur

DEFINITIE Het multi-airconditionersysteem heeft één buiteneenheid, die aangesloten is aan diverse binneneenheden.

Kamer A Kamer A MULTI AIRCONDITIONER FUNCTIE MULTI AIRCONDITIONER FUNCTIE

• Het is mogelijk de binnenheden individueel of tegelijkertijd te laten functioneren.

• De prioriteit wordt gegeven aan de bedrijfsmodus van die eenheid, die het eerste ingeschakeld werd.

• Tijdens het bedrijf kunnen de verwarmings- en koelmodus niet tegelijkertijd voor de verschillende eenheden

ingeschakeld worden.

• De stroomindicator knippert om te tonen, dat de binneneenheid gereed is voor de verschillende bedrijfsmodi.

BINNENEENHEID BINNENEENHEID46

OFF/ON HET TOESTEL AAN- OF UITSCHAKELEN

• Let s.v.p. goed op de OFF-indicatie op de afstandsbediening, om te

vermijden, dat het apparaat ongewild start/stopt.

TEMP DE TEMPERATUUR INSTELLEN

• Instellingsbereik: 16°C ~ 30°C.

• De unit laten werken binnen de aangeraden temperatuur kan leiden tot

VERWARMINGSMODUS : 20°C ~ 24°C.

DROOGMODUS : 1°C ~ 2°C onder kamertemperatuur.

DE BEDRIJFSMODUS KIEZEN AUTO MODUS - Voor uw gemak

• Het apparaat kiest elke 30 minuten een bedrijfsmodus, in overeenstemming

met de ingestelde temperatuur, de buiten- en de binnentemperatuur. Tijdens

werkingsmodus fl ikkert het werkingssignaal.

VERWARMINGSMODUS - Genieten van warme lucht

• Het apparaat heeft enige tijd nodig om op te warmen. Tijdens dit proces

knippert het stroomlampje.

KOELINGSMODUS - Genieten van koude lucht

DROOGMODUS - Drogen van de omgeving

• Het apparaat werkt bij lage ventilatorsnelheid om zo voor een aangename

Jaloezie voor richting

Maximale afstand: 8m

• Wordt gebruikt, wanneer u de afstandsbediening niet

bij de hand hebt of bij storingen.

1 Druk 1 maal op de knop. Automatisch

Houd de knop ingedrukt totdat u

een pieptoon hoort en laat de knop

Herhaal stap 2. Houd de knop

ingedrukt totdat u twee pieptonen

hoort en laat de knop vervolgens los.

Herhaal stap 3. Houd de knop

ingedrukt totdat u drie pieptonen

hoort en laat de knop vervolgens los.

Druk op de toets, om uit te schakelen.47

NEDERLANDS DE TIMER INSTELLEN DE TIMER INSTELLEN

• Om het apparaat op de geprogrammeerde tijd IN of UIT

Stel de tijd in. Bevestig.

• Om de ON- of OFF-instelling van de timer te

annuleren, drukt u op

en vervolgens op CANCEL .

• Wanneer de ON-timer ingeschakeld is, start het

apparaat eventueel (tot 35 minuten) vóór het eigenlijke

geprogrammeerde tijdpunt, om op tijd de gewenste

temperatuur te bereiken.

• De timer-functie baseert op de, op de

afstandsbediening ingestelde, uurtijd en wordt,

eenmaal geprogrammeerd, dagelijks herhaald.

Voor het instellen van de uurtijd verwijzen wij naar

Voorbereiding Afstandsbediening op de achterkant

• Indien de timer handmatig geannuleerd wordt of na

een stroomuitval, kunt u de vorige programmering

herstellen (zodra weer stroom voorhanden is), door op

OPTIONELE INTSTELLINGEN OPTIONELE INTSTELLINGEN CLOCK Houd deze toets ongeveer 10 seconden

ingedrukt, om te tijdindicatie in 12-uur of in

RESET Druk op deze toets, om de

standaardinstelling van de

afstandsbediening terug te zetten.

Zet de temperatuur, in de koelmodus, 1°C hoger of,

in de verwarmingsmodus, 2°C lager dan de gewenste

temperatuur, om 10% energie te sparen.

Gebruik gordijnen om zonlicht en warmte van buiten te

weren, om, tijdens de koeling, het energieverbruik te

kunnen in alle bedrijfsfuncties

geactiveerd worden en kunnen geannuleerd

worden door opnieuw op de desbetreffende toets te

kunnen niet tegelijkertijd

geselecteerd worden.

VENTILATIESNELHEID SELECTEREN

• Op AUTO wordt de snelheid van de binnenventilator

automatisch aangepast, in overeenstemming met de

AIR SWING AUTO MANUAL RICHTING VAN DE LUCHTSTROOM AANPASSEN AIR SWING AUTO LUCHTSWING - AUTO

• Het rooster voor de

verticale luchtstroom zwaait

automatisch op en neer.

• In de verwarmingsmodus,

blaast de lucht veen moment

horizontaal en begint dan naar

AIR SWING MANUAL LUCHTSWING - MANUAL

• De blaasrichting kan

afstandsbediening worden

• Stel de verticale jaloezieen niet

• De lucht wordt gelijkmatig

afgevoerd doorheen 4

TEMPERATUUR SNEL BEREIKEN QUIET GENIETEN VAN EEN RUSTIGE OMGEVING

• Deze bedrijfsfunctie reduceert het geruis van de

ONDERHOUD & REINIGING ONDERHOUD & REINIGING

• Schakel de voeding uit voordat u het apparaat reinigt.

• Raak niet de aluminium vin aan, het scherpe deel kan letsel

REINIGINGSINSTRUCTIES REINIGINGSINSTRUCTIES

• Gebruik geen benzeen, verdunner of schuurpoeder.

• Gebruik alleen zeep ( pH7) of milde reinigingsmiddelen

voor huishoudelijk gebruik.

• Gebruik geen water dat warmer is dan 40°C.

• Voor de beste prestaties en maximale energiebesparing

reinigt u het fi lter regelmatig.

• Neem contact op met de dichtstbijzijnde dealer voor

OPGEPAST CLOSE OPEN CLOSECLOSEOPEN CLOSE OPE N OPE N CLOSE BINNENDEEL BINNENDEEL Veeg de installatie zachtjes

af met een zachte, droge

LUCHTFILTER LUCHTFILTER

• Het is aan te raden de luchtfi lters om de

zes weken schoon te maken.

• Was/spoel de fi lters voorzichtig met water

om schade aan het oppervlakte van de

fi lters te voorkomen.

• Droog de fi lters goed in de schaduw, uit

de buurt van vuur of direct zonlicht.

Trek de inlaatrooster

Trek de inlaatrooster

Verwijder de luchtfi lter uit de

Verwijder de luchtfi lter uit de

lipjes en trek hem naar

lipjes en trek hem naar

VOOR SEIZOENSINSPECTIE, NADAT HET VOOR SEIZOENSINSPECTIE, NADAT HET APPARAAT LANG NIET IN GEBRUIK WAS APPARAAT LANG NIET IN GEBRUIK WAS

• Controleer de batterijen van de afstandsbediening.

• Controleer de inlaat- en uitlaatopeningen op blokkades.

• Het is normaal dat na 15 minuten gebruikstijd

het temperatuurverschil tussen de aanzuig- en

uitblaasopeningen als volgt is:

Bij koelen: ≥ 8°C Bij verwarmen: ≥ 14°C OMSTANDIGHEDEN WAARIN U HULP MOET OMSTANDIGHEDEN WAARIN U HULP MOET INROEPEN INROEPEN SCHAKEL DE STROOMTOEVOER UIT en RAADPLEEG

een erkend dealer onder de volgende omstandigheden:

• Een abnormaal lawaai tijdens de werking.

• Water of vreemde deeltjes zijn in de afstandsbediening

• Er lekt water uit de binnendeel.

• De zekering springt regelmatig uit.

• De stroomdraad wordt onnatuurlijk warm.

• De schakelaars of knoppen werken niet zoals het hoort.

BIJ LANGDURIGE INACTIVITEIT BIJ LANGDURIGE INACTIVITEIT

• Activeer de verwarmingsmodus gedurende 2~3 uur, om

de vochtigheid, die achtergebleven is in de binnendelen,

volkomen te verwijderen.

• Schakel de voeding uit.

• Verwijder de batterijen uit de afstandsbediening.49

NEDERLANDS CANCELTIMER ON

ingedrukt totdat u een

• Schakel het apparaat uit en geef de foutcode door aan de dichtstbijzijnde dealer.

• Het apparaat kan mogelijk

beperkt worden gebruikt (bij

4 pieptonen), afhankelijk van

Verwarmings-/Koelingswerking werkt niet

• Stel de temperatuur correct in.

• Sluit alle deuren en ramen.

• Maak de fi lters schoon of vervang ze.

• Verwijder elke obstructie bij de lucht in- en openingen.

Luidruchtig tijdens werking. • Controleer of de unit is geinstalleerd op een helling.

Afstandsbediening werkt niet.

(De display is gedimd of het

transmissiesignaal is zwak.)

• Plaats de batterijen correct.

• Vervang zwakke batterijen.

Het apparaat werkt niet. • Controleer of de stroomonderbreker ontkoppeld is.

• Controleer of de timers zijn ingesteld.

Het apparaat ontvangt geen signaal van de

• Controleer, of de ontvanger niet geblokkeerd wordt.

• Zorg, dat u met de afstandsbediening binnen het bereik van de

signaaltransmissie blijft.

• Het een en ander fl uorescerend licht kan eventueel de signaalzender

storen. Vraag uw dichtstbijzijnde handelaar om raad.

Er komt damp uit de binnendeel. • Condensatie door koelproces.

Tijdens werking klinkt er geluid van stromend

• Stromend koelmiddel in het apparaat.

De ruimte heeft een vreemde geur. • Dit is mogelijk een geur van vochtigheid die afkomstig is van de muur, het

tapijt, meubels of kleding.

De binnenventilator stopt af en toe wanneer de

ventilatorsnelheid is ingesteld op automatisch.

• Zo verdrijft u de omgevingsgeuren.

Het apparaat begint pas na enkele minuten

vertraging nadat het opnieuw is opgestart.

• De vertraging dient ter bescherming van de compressor van de installatie.

Er komt water/stoom uit de buitendeel. • Verdamping of condensatie vindt plaats op de leidingen.

Timerindicator is altijd aan. • Nadat de timer is ingesteld, worden de instellingen dagelijks uitgevoerd.

AAN/UIT-indicator knippert tijdens werking en

de ventilator van de binnendeel is gestopt.

• De installatie staat in de ontdooiingstand en het gesmolten ijs wordt via de

buitendeel afgevoerd.

De binnenventilator stopt af en toe tijdens

• Onbedoeld koelen voorkomen.

De AAN/UIT-indicator knippert voordat de

installatie wordt ingeschakeld.

• Dit is een initiële stap tijdens de voorbereiding voor werking wanneer de

ON timer is ingeschakeld.

Tijdens de werking kan een kraakgeluid

• Temperatuurveranderingen veroorzaken expansie of contractie van het

De volgende symptomen geven niet een defect aan.

De volgende symptomen geven niet een defect aan.

Controleer het volgende voordat u een onderhoudsmonteur belt.

Controleer het volgende voordat u een onderhoudsmonteur belt.

PROBLEMEN OPLOSSEN PROBLEMEN OPLOSSEN50

Selecteer de gewenste stand.

Start/stop het apparaat.

Stel de gewenste temperatuur in.

Plaats AAA- of R03-batterijen (kan ~ 1 jaar gebruikt worden) •
