BEDIENUNGSANLEITUNG CSE18HB4EA PANASONIC

Bevor Sie das Gerät in Betrieb nehmen,

lesen Sie bitte diese Bedienungsanleitung

aufmerksam durch und bewahren Sie sie

für die künftige Verwendung auf.

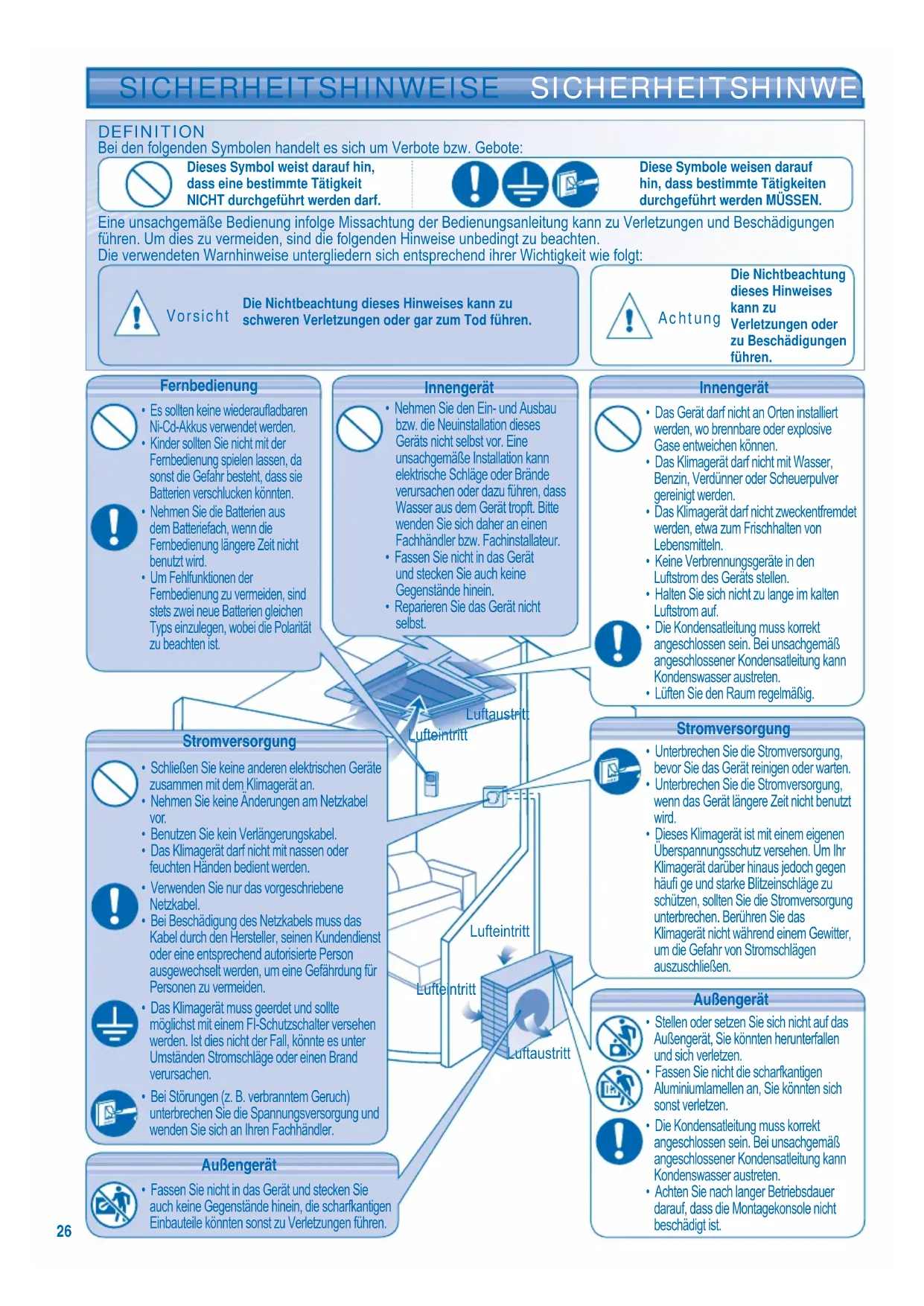

SICHERHEITSHINWEISE SICHERHEITSHINWEISE Innengerät

• Nehmen Sie den Ein- und Ausbau

bzw. die Neuinstallation dieses

Geräts nicht selbst vor. Eine

unsachgemäße Installation kann

elektrische Schläge oder Brände

verursachen oder dazu führen, dass

Wasser aus dem Gerät tropft. Bitte

wenden Sie sich daher an einen

Fachhändler bzw. Fachinstallateur.

• Fassen Sie nicht in das Gerät

und stecken Sie auch keine

• Reparieren Sie das Gerät nicht

• Das Gerät darf nicht an Orten installiert

werden, wo brennbare oder explosive

Gase entweichen können.

• Das Klimagerät darf nicht mit Wasser,

Benzin, Verdünner oder Scheuerpulver

• Das Klimagerät darf nicht zweckentfremdet

werden, etwa zum Frischhalten von

• Keine Verbrennungsgeräte in den

Luftstrom des Geräts stellen.

• Halten Sie sich nicht zu lange im kalten

• Die Kondensatleitung muss korrekt

angeschlossen sein. Bei unsachgemäß

angeschlossener Kondensatleitung kann

Kondenswasser austreten.

• Lüften Sie den Raum regelmäßig.

DEFINITION Bei den folgenden Symbolen handelt es sich um Verbote bzw. Gebote:

Dieses Symbol weist darauf hin,

dass eine bestimmte Tätigkeit

NICHT durchgeführt werden darf.

Diese Symbole weisen darauf

hin, dass bestimmte Tätigkeiten

durchgeführt werden MÜSSEN.

Eine unsachgemäße Bedienung infolge Missachtung der Bedienungsanleitung kann zu Verletzungen und Beschädigungen

führen. Um dies zu vermeiden, sind die folgenden Hinweise unbedingt zu beachten.

Die verwendeten Warnhinweise untergliedern sich entsprechend ihrer Wichtigkeit wie folgt:

Die Nichtbeachtung dieses Hinweises kann zu

schweren Verletzungen oder gar zum Tod führen.

• Fassen Sie nicht in das Gerät und stecken Sie

auch keine Gegenstände hinein, die scharfkantigen

Einbauteile könnten sonst zu Verletzungen führen.

• Unterbrechen Sie die Stromversorgung,

bevor Sie das Gerät reinigen oder warten.

• Unterbrechen Sie die Stromversorgung,

wenn das Gerät längere Zeit nicht benutzt

• Dieses Klimagerät ist mit einem eigenen

Überspannungsschutz versehen. Um Ihr

Klimagerät darüber hinaus jedoch gegen

häufi ge und starke Blitzeinschläge zu

schützen, sollten Sie die Stromversorgung

unterbrechen. Berühren Sie das

Klimagerät nicht während einem Gewitter,

um die Gefahr von Stromschlägen

• Schließen Sie keine anderen elektrischen Geräte

zusammen mit dem Klimagerät an.

• Nehmen Sie keine Änderungen am Netzkabel

• Benutzen Sie kein Verlängerungskabel.

• Das Klimagerät darf nicht mit nassen oder

feuchten Händen bedient werden.

• Verwenden Sie nur das vorgeschriebene

• Bei Beschädigung des Netzkabels muss das

Kabel durch den Hersteller, seinen Kundendienst

oder eine entsprechend autorisierte Person

ausgewechselt werden, um eine Gefährdung für

Personen zu vermeiden.

• Das Klimagerät muss geerdet und sollte

möglichst mit einem FI-Schutzschalter versehen

werden. Ist dies nicht der Fall, könnte es unter

Umständen Stromschläge oder einen Brand

• Bei Störungen (z. B. verbranntem Geruch)

unterbrechen Sie die Spannungsversorgung und

wenden Sie sich an Ihren Fachhändler.

• Stellen oder setzen Sie sich nicht auf das

Außengerät, Sie könnten herunterfallen

• Fassen Sie nicht die scharfkantigen

Aluminiumlamellen an, Sie könnten sich

• Die Kondensatleitung muss korrekt

angeschlossen sein. Bei unsachgemäß

angeschlossener Kondensatleitung kann

Kondenswasser austreten.

• Achten Sie nach langer Betriebsdauer

darauf, dass die Montagekonsole nicht

• Es sollten keine wiederaufl adbaren

Ni-Cd-Akkus verwendet werden.

• Kinder sollten Sie nicht mit der

Fernbedienung spielen lassen, da

sonst die Gefahr besteht, dass sie

Batterien verschlucken könnten.

• Nehmen Sie die Batterien aus

dem Batteriefach, wenn die

Fernbedienung längere Zeit nicht

• Um Fehlfunktionen der

Fernbedienung zu vermeiden, sind

stets zwei neue Batterien gleichen

Typs einzulegen, wobei die Polarität

DEUTSCH Wir danken Ihnen für den Kauf

BESTIMMUNGEN UND VORSCHRIFTEN BESTIMMUNGEN UND VORSCHRIFTEN HINWEIS :

Die Abbildungen in diesem Handbuch

dienen nur Erläuterungszwecken und

können sich von dem tatsächlichen

Gerät unterscheiden. Sie können durch

künftige Verbesserungen am Gerät ohne

vorherige Ankündigung geändert werden.

• Schalten Sie nicht das Gerät EIN, während Sie den Boden wachsen. Belüften Sie den Raum nach dem Wachsen sorgfältig, bevor Sie das Gerät

• Das Gerät darf nicht an Orten mit öl- bzw. rauchhaltiger Luft installiert werden.

Dieses Gerät ist nicht zur Verwendung durch Personen (Kinder mit eingeschlossen)

bestimmt, welche eingeschränkte körperliche, sensorische oder geistige Fähigkeiten

aufweisen bzw. fehlende Erfahrung und Kenntnis im Umgang mit diesem Gerät

haben. Solche Personen müssen von einer für ihre Sicherheit verantwortlichen

Aufsichtsperson zuerst instruiert oder während der Gerätebedienung beaufsichtigt

werden. Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit

Benutzerinformation zur Sammlung und Entsorgung von veralteten Geräten und benutzten Batterien

Diese Symbole auf den Produkten, Verpackungen und/oder Begleitdokumenten bedeuten, dass benutzte elektrische und

elektronische Produkte und Batterien nicht in den allgemeinen Hausmüll gegeben werden sollen.

Bitte bringen Sie diese alten Produkte und Batterien zur Behandlung, Aufarbeitung bzw. zum Recycling gemäß Ihrer

Landesgesetzgebung und den Richtlinien 2002/96/EG und 2006/66/EG zu Ihren zuständigen Sammelpunkten.

Indem Sie diese Produkte und Batterien ordnungsgemäß entsorgen, helfen Sie dabei, wertvolle Ressourcen zu schützen

und eventuelle negative Auswirkungen auf die menschliche Gesundheit und die Umwelt zu vermeiden, die anderenfalls

durch eine unsachgemäße Abfallbehandlung auftreten können.

Wenn Sie ausführlichere Informationen zur Sammlung und zum Recycling alter Produkte und Batterien wünschen, wenden

Sie sich bitte an Ihre örtlichen Verwaltungsbehörden, Ihren Abfallentsorgungsdienstleister oder an die Verkaufseinrichtung, in

der Sie die Gegenstände gekauft haben.

Gemäß Landesvorschriften können wegen nicht ordnungsgemäßer Entsorgung dieses Abfalls Strafgelder verhängt werden.

Für geschäftliche Nutzer in der Europäischen Union

Wenn Sie elektrische oder elektronische Geräte entsorgen möchten, wenden Sie sich wegen genauerer Informationen bitte an

Ihren Händler oder Lieferanten.

[Informationen zur Entsorgung in Ländern außerhalb der Europäischen Union]

Diese Symbole gelten nur innerhalb der Europäischen Union. Wenn Sie solche Gegenstände entsorgen möchten, erfragen

Sie bitte bei den örtlichen Behörden oder Ihrem Händler, welches die ordnungsgemäße Entsorgungsmethode ist.

Hinweis zum Batteriesymbol (unten zwei Symbolbeispiele):

Dieses Symbol kann in Kombination mit einem chemischen Symbol verwendet werden. In diesem Fall erfüllt es die

Anforderungen derjenigen Richtlinie, die für die betreffende Chemikalie erlassen wurde.

INHALT INHALT SICHERHEITSHINWEISE

BESTIMMUNGEN UND VORSCHRIFTEN

PRODUKTÜBERSICHT UND BEDIENUNG

PFLEGE UND REINIGUNG

KURZANLEITUNG RÜCKSEITE28

BETRIEBSBEREICHE BETRIEBSBEREICHE Verwenden Sie dieses Klimagerät in folgenden Temperaturbereichen

(CU-E10HBEA, CU-E15HBEA, CU-E18HBEA, CU-E21HBEA)

HEIZEN Maximum 30 - 24 18

HINWEIS: • Dieses Gerät kann in Technikräumen bei einer Außentemperatur bis -10°C, einer Raumtemperatur von 16°C

oder höher und einer Luftfeuchte bis 80% zu Kühlzwecken verwendet werden. Wenn die Außentemperatur

unter -10°C sinkt, wird der Kompressor abgeschaltet. Er läuft erst wieder an, wenn die Temperatur über -10°C

• Wenn sich die Außentemperatur außerhalb des oben genannten Bereiches befi ndet, fällt die Heizleistung

erheblich ab, und das Außengerät kann aus Schutzgründen abgeschaltet werden.

(CU-2E15GBE, CU-2E18CBPG, CU-3E18EBE, CU-3E23CBPG, CU-4E27CBPG)

HEIZEN Maximum 30 - 24 18

Minimum 16 - -10 -11

* TK: Trockenkugeltemperatur

* FK: Feuchtkugeltemperatur

BETRIEBSBEREICHE BETRIEBSBEREICHE29

(CU-2E15GBE, CU-2E18CBPG, CU-3E18EBE, CU-3E23CBPG, CU-4E27CBPG)

DEFINITION Bei einem Multi-Split-Klimasystem ist ein Außengerät mit mehreren Innengeräten verbunden.

Raum A Raum A FUNKTION DER MULTI-SPLIT-KLIMAGERÄTE FUNKTION DER MULTI-SPLIT-KLIMAGERÄTE

• Die Innengeräte können einzeln oder zusammen verwendet werden.

• Die Wahl der Betriebsart richtet sich nach dem Gerät, das als erstes eingeschaltet wird.

• Heiz- und Kühlbetrieb können nicht gleichzeitig von verschiedenen Klimageräten genutzt werden.

• Die LED POWER blinkt, um anzuzeigen, dass das Innengerät sich im Standby-Betrieb befi ndet, bis eine andere

Betriebsart verwendet wird.

INNENGERÄT INNENGERÄT30

CANCEL OFF TIMER ON TIMERSPEED FAN AUTO HEAT DRY COOL OFF TIME R ON

OFF CLOCK RESET SET TEMP AIR SWINGOFF/ONQUIET AUTO MANUALCHECK Anzeige auf

OFF/ON EIN- BZW. AUSSCHALTEN DES GERÄTS

• Es ist zu beachten, dass das Gerät nur eingeschaltet werden kann, wenn auf

dem Display der Fernbedienung OFF (AUS) angezeigt wird.

TEMP EINSTELLEN DER TEMPERATUR

• Einstellbereich : 16°C ~ 30°C.

• Ein Betreiben des Geräts bei der empfohlenen Temperatur kann helfen, Strom

HEIZBETRIEB : 20°C ~ 24°C.

KÜHLBETRIEB : 26°C ~ 28°C.

ENTFEUCHTUNGSBETRIEB : 1°C bis 2°C niedriger als die Raumtemperatur.

EINSTELLEN DER BETRIEBSART AUTOMATIKBETRIEB (AUTO)

• Das Gerät wählt die Betriebsart alle 30 Minuten in Abhängigkeit von der

eingestellten Temperatur, der Außen- und der Raumlufttemperatur. Während die

Betriebsart bestimmt wird, blinkt das POWER-Symbol.

• Es dauert etwas, bis das Gerät aufgeheizt ist. Während dieser Zeit blinkt das

ENTFEUCHTUNGSBETRIEB (DRY)

• Das Innengerät läuft mit niedriger Ventilatordrehzahl, um sanft zu kühlen.

Maximale entfernung : 8m

PRODUKTÜBERSICHT UND BEDIENUNG PRODUKTÜBERSICHT UND BEDIENUNG Taste auto OFF/ON

• Bedienung, wenn die Fernbedienung ausgefallen

oder unauffi ndbar ist.

Stufe Tätigkeit Betriebsart

1 Einmal drücken. Automatik

Solange drücken, bis ein

Piepton ertönt, dann loslassen.

Schritt 2 wiederholen. Solange

drücken, bis zwei Pieptöne

ertönen, dann loslassen.

Schritt 3 wiederholen. Solange

drücken, bis drei Pieptöne

ertönen, dann loslassen.

Drücken Sie die Taste erneut, um das Gerät

DEUTSCH WEITERE EINSTELLUNGEN WEITERE EINSTELLUNGEN CLOCK Drücken Sie diese Taste etwa 10

Sekunden lang, um zwischen der 12-

Stunden- und der 24-Stunden-Anzeige zu

RESET Drücken Sie diese Taste, um die

Fernbedienung zurückzusetzen.

Wenn die Temperatur im Kühlbetrieb 1°C höher oder im

Heizbetrieb 2°C niedriger eingestellt wird als die

gewünschte Temperatur, kann bis zu 10% Strom gespart

Um den Stromverbrauch im Kühlbetrieb zu verringern,

schließen Sie die Vorhänge, damit kein direktes

Sonnenlicht bzw. keine Wärme in den Raum gelangt.

können in allen Betriebsarten

verwendet und durch erneutes Drücken der

jeweiligen Taste wieder beendet werden.

können nicht gleichzeitig

EINSTELLEN DER VENTILATORDREHZAHL

• In der Stellung AUTO wird die Drehzahl des

Innengeräteventilators automatisch an die jeweilige

Betriebsart angepasst.

AIR SWING AUTO MANUAL AUSRICHTEN DES LUFTSTROMS AIR SWING AUTO AIR SWING - AUTO

• Die vertikale Luftlenklamelle

schwenkt automatisch auf und

• Im Heizbetrieb wird die Luft

eine Zeit lang horizontal

ausgeblasen, danach erst wird

sie nach unten geblasen.

AIR SWING MANUAL AIR SWING - MANUAL

• Die Luftstromrichtung kann

über die Fernbedienung nach

Bedarf angepasst werden.

Luftlenklamellen für die

vertikale Luftstromrichtung

• Die Luft wird gleichmäßig

durch die 4 Luftauslässe

TURBOBETRIEB QUIET FLÜSTERBETRIEB

• In dieser Betriebsart wird der Schallpegel verringert.

EINSTELLEN DES TIMERS EINSTELLEN DES TIMERS

• Ein- bzw. Ausschalten des Geräts zu einer bestimmten

• Um den Ein- bzw. Ausschalt-Timer zu löschen,

drücken Sie die Taste

, dann die Taste CANCEL .

• Wenn der Einschalt-Timer gestellt ist, kann das

Gerät bis zu 35 Minuten vor der eingestellten Uhrzeit

anlaufen, damit die gewünschte Raumtemperatur zu

diesem Zeitpunkt erreicht ist.

• Die Timerfunktion richtet sich nach der in der

Fernbedienung eingestellten Uhrzeit und wird täglich

ausgeführt. Zum Einstellen der Uhrzeit siehe unter

„Vorbereitung der Fernbedienung“ auf der hinteren

• Nach einem Stromausfall oder dem Deaktivieren der

Timerfunktion kann durch Drücken der Taste

vorherige Einstellung wiederhergestellt werden.CLOSE OPEN CLOSECLOSEOPEN 32

CLOSE OPE N OPE N CLOSE KONTROLLEN NACH EINER LÄNGEREN KONTROLLEN NACH EINER LÄNGEREN BETRIEBSUNTERBRECHUNG BETRIEBSUNTERBRECHUNG

• Überprüfen Sie, ob die Batterien der Fernbedienung ersetzt

• Stellen Sie sicher, dass die Luftein-und-austritte frei sind.

• Nach einem 15-minütigen Betrieb sollte dieTemperaturdifferenz

zwischen Lufteintritt und Luftaustritt folgende Werte aufweisen:

Kühlbetrieb: ≥ 8°C Heizbetrieb: ≥ 14°C KRITERIEN FÜR BETRIEBSUNTERBRECHUNG KRITERIEN FÜR BETRIEBSUNTERBRECHUNG SCHALTEN SIE DIE STROMZUFUHR AB und RUFEN Sie unter folgenden Umständen einen autorisierten

• Ungewöhnliche Geräusche während des Betriebs.

• Wasser/Fremdpartikel sind in die Fernbedienung

• Wasser tropft aus dem Innengerät.

• Der Sicherungsautomat schaltet sich häufi g ab.

• Das Stromkabel wird ungewöhnlich warm.

• Schalter oder Tasten funktionieren nicht

LÄNGERE BETRIEBSUNTERBRECHUNG LÄNGERE BETRIEBSUNTERBRECHUNG

• Schalten Sie für 2 bis 3 Stunden den Heizbetrieb ein, um im

Gerät verbliebene Feuchtigkeit restlos zu entfernen.

• Unterbrechen Sie die Stromversorgung.

• Entfernen Sie die Batterien aus der Fernbedienung.

LUFTFILTER LUFTFILTER

• Sie sollten die Luftfi lter alle sechs

• Gehen Sie beim Waschen und

Ausspülen der Luftfi lter vorsichtig

vor, damit die Filteroberfl äche nicht

• Lassen Sie den Luftfi lter im Schatten

trocknen, nie in direktem Sonnenlicht

oder an einem Feuer.

Lösen Sie den Luftfi lter aus

Lösen Sie den Luftfi lter aus

den Haltelaschen und

den Haltelaschen und

ziehen Sie ihn nach unten.

ziehen Sie ihn nach unten.

Drücken Sie die beiden

Drücken Sie die beiden

Schiebeverschlüsse in

PFLEGE UND REINIGUNG PFLEGE UND REINIGUNG ACHTUNG

• Unterbrechen Sie vor dem Reinigen die Stromzufuhr.

• Fassen Sie nicht die scharfkantigen Aluminiumlamellen an, Sie

könnten sich sonst verletzen.

REINIGUNGSANWEISUNGEN REINIGUNGSANWEISUNGEN

• Verwenden Sie kein Benzin, Verdünner oder Scheuerpulver.

• Verwenden Sie nur Seife oder neutrale Haushaltsreiniger

• Verwenden Sie kein Wasser, das über 40°C warm ist.

• Um eine optimale Leistung zu erzielen und die Stromaufnahme

zu verringern, sind die Filter regelmäßig zu reinigen.

• Wenden Sie sich für Wartungsinspektionen an Ihren

INNENGERÄT INNENGERÄT Wischen Sie das Gerät mit

einem weichen, trockenen

Das Gerät kühlt bzw. heizt nicht richtig. • Stellen Sie die Temperatur richtig ein.

• Achten Sie darauf, dass Fenster und Türen geschlossen sind.

• Reinigen oder ersetzen Sie die Luftfi lter.

• Stellen Sie sicher, dass die Luftein- und -austritte frei sind.

Das Gerät arbeitet laut. • Überprüfen Sie, ob das Gerät schief steht.

Die Fernbedienung funktioniert nicht.

(Die Anzeige oder das Sendesignal ist schwach.)

• Legen Sie die Batterien richtig ein.

• Ersetzen Sie schwache Batterien.

Das Gerät funktioniert nicht. • Überprüfen Sie, ob der Sicherungsautomat ausgelöst hat.

• Überprüfen Sie, ob der Timer gestellt wurde.

Das Gerät empfängt kein Signal von der

• Stellen Sie sicher, dass der Empfänger nicht verdeckt ist.

• Achten Sie darauf, dass die Infrarot-Sendedistanz zum Klimagerät nicht zu groß ist.

• Bestimmte Leuchtstoffröhren können die Signalübertragung stören. Wenden Sie

sich in diesem Fall an Ihren Fachhändler.

Aus dem Innengerät tritt Nebel aus. • Durch die Abkühlung der Raumluft kondensiert Feuchtigkeit.

Während des Betriebs ist das Geräusch fl ießenden

• Durch das Gerät strömt Kältemittel.

Im Raum herrscht ein eigenartiger Geruch. • Dieser Geruch kann von Feuchtigkeit stammen, die von Wänden, Teppichen,

Möbeln oder Kleidungsstücken an die Raumluft abgegeben wird.

Der Innengeräteventilator bleibt in der

Ventilatorautomatik gelegentlich stehen.

• Dies dient dazu, Gerüche zu entfernen.

Nach dem Neustart verzögert sich der Betrieb um

• Hierbei handelt es sich um einen Schutzmechanismus des Geräts.

Aus dem Außengerät tritt Wasser oder Dampf aus. • Auf den Rohren kann Wasser kondensieren oder verdunsten.

Das TIMER-Symbol leuchtet immer. • Die Timer-Funktion wird täglich ausgeführt.

Das POWER-Symbol am Innengerät blinkt während

des Betriebs, und der Innengeräteventilator steht.

• Das Gerät befi ndet sich im Abtaubetrieb, das Eis im Außengerät wird geschmolzen.

Der Innengeräteventilator bleibt im Heizbetrieb

gelegentlich stehen.

• Hierdurch wird verhindert, dass kalte Luft austritt.

Das POWER-Symbol blinkt, bevor das Gerät

• Während dieser Zeit bereitet sich das Gerät für den Betrieb mit programmiertem

Während des Betriebs kann ein Knacken zu hören

• Dehnung bzw. Kontraktion von Geräteteilen aufgrund von Temperaturänderungen.

Die nachfolgend aufgeführten Symptome sind kein Anzeichen für eine Fehlfunktion.

Die nachfolgend aufgeführten Symptome sind kein Anzeichen für eine Fehlfunktion.

Überprüfen Sie folgende Punkte, bevor Sie sich an den Kundendienst wenden.

Überprüfen Sie folgende Punkte, bevor Sie sich an den Kundendienst wenden.

STÖRUNGSSUCHE STÖRUNGSSUCHE Das Gerät bleibt stehen, und das TIMER-Symbol blinkt.

Das Gerät bleibt stehen, und das TIMER-Symbol blinkt.

• Je nach Störung kann

eingeschränkt verwendet

werden (beim Einschalten

ertönen 4 Pieptöne). CANCELTIMER ON

Sekunden lang drücken,

um die Störungssuche

• Gerät abschalten und Ihrem Fachhändler den Fehlercode mitteilen.34

Wählen Sie die gewünschte Betriebsart aus.

Schalten Sie das Gerät ein bzw. aus.

Stellen Sie die gewünschte Temperatur ein.

Batterien einlegen (AAA oder R03) (Betriebsdauer etwa ein Jahr) •
