MANUAL DE UTILIZADOR HRF521DS6 HAIER

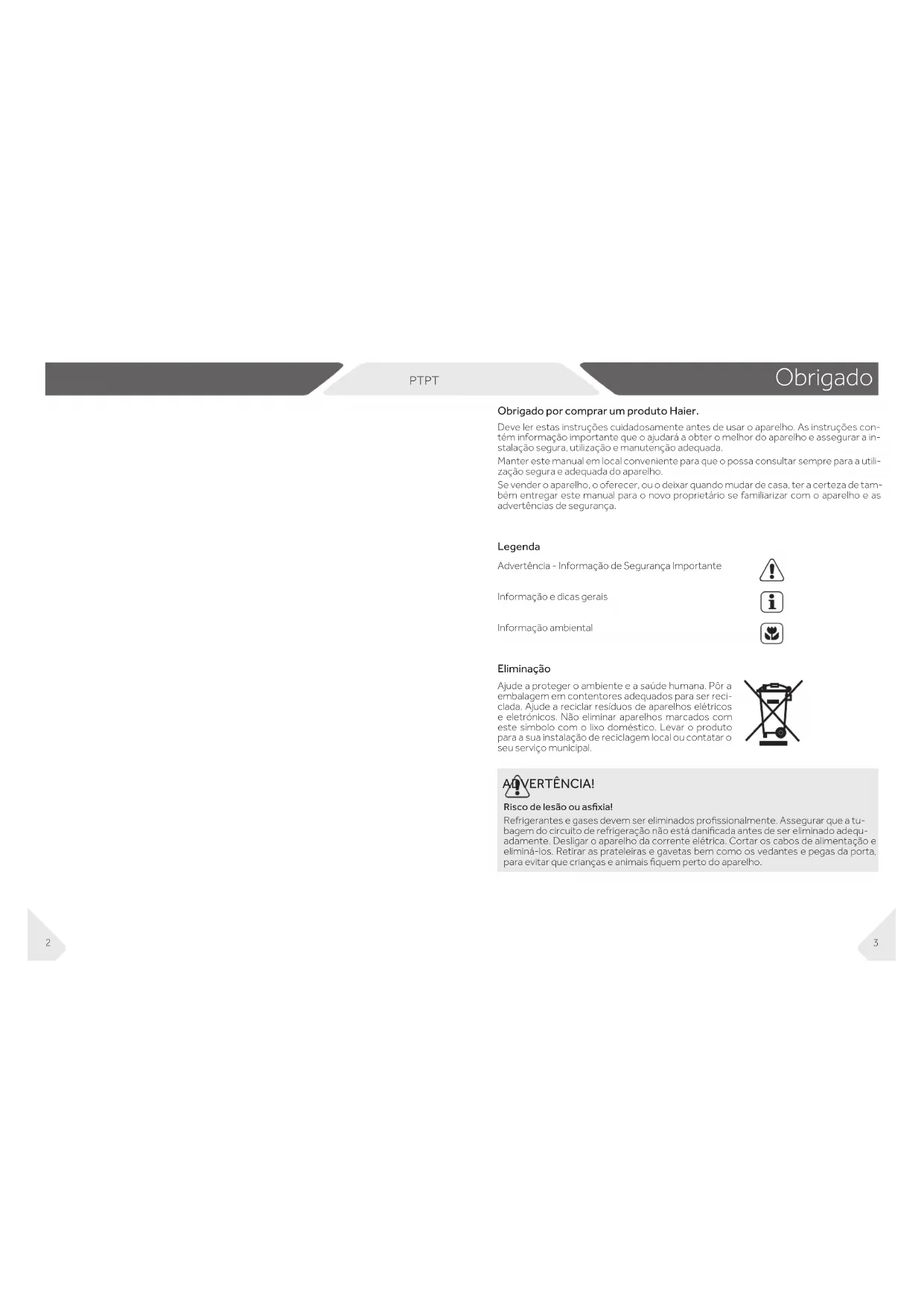

Obrigado por comprar um produto Haier.

Deve er estas instruções cuidadosamente antes de usar o aparelho. As instruções contém informação importante que o ajudará a obter o melhor do aparelho e assegurar a instalação segura, utilização e manutenção adequada.

Manter este manual em local conveniente para que o possa consultar sempre para a utilização segura e adequada do aparelho.

Se vender o aparelho, o oferecer, ou o deixar quando mudar de casa, ter a corteza de também entregar este manual para o novo proprietário se familiarizar com o aparelho e as advertências de segurança.

Legenda

Advertência - Informação de Segurança Importante

Informação e dicas gerais

Informação ambiental

Eliminação

Ajude a proteger o ambiente e a saúde humana. Pôr a embalagem em contentores adequados para ser reciclada. Ajude a recicular resíduos de aparelhos elétricos e eletrónicos. Não eliminar aparelhos marcados com este símbolo com o lixo doméstico. Levar o produto para a sua instalação de reciclagem local ou contatar o seu serviço municipal.

ADVERTÊNCIA!

Risco de lesão ou asfixia!

Refrigerantes e gases devem ser eliminados profissionalmente. Assegurar que a tubagem do circuito de refrigeração não está danificada antes de ser eliminado adequadamente. Desligar o aparelho da corrente elétrica. Cortar os cabos de alimentação e eliminá-los. Retirar as prateleiras e gavetas bem como os vedantes e pegas da porta, para evitar que crianças e animais fiquem perto do aparelho.

Conteúdo

PTPT

Segurança

Segurança 4
Utilização indicada 9
Descrição do produto....10
Utilização 11
Equipamento....20
Cuidado e limpeza....22
Resolução de problemas....24
Instalação....25
Dados técnicos....31
Serviço ao cliente 32

Acessórios

Verificar os acessórios e literatura em conformidade com esta lista:

Prateleira para ovos

Rótulo energético

Cartão de garantia

Manual do utilizador

Antes de ligar o aparelho pela primeira vez ler as seguintes dicas de segurança!

Antes de ligar o aparelho pela primeira vez

Fazer...

▶assegurar que não há danos de transporte.
- assegurar que toda a embalagem é retirada e mantida fora do alcance das crianças.
▶aguardar pelo menos duas horas antes de instalar o aparelho de modo a garantir que o circuito refrigerante é totalmente eficiente.
▶manusear o aparelho sempre com pelo menos duas pessoas porque é pesado.
- instalar o aparelho num espaço bem ventilado. Assegurar um espaço de pelo menos 5 cm em todos
▶ os lados à volta do aparelho. Instalar e nivelar o aparelho numa zona adequada ao seu tamanho e utilização.
- manter as aberturas de ventilação no aparelho ou na estrutura embutida sem obstrução.
- assegurar que a informação elétrica na chapa de caraterísticas está de acordo com fonte de alimentação. Se não for, contatar um eletricista.
considerar que o aparelho funciona com uma fonte de alimentação de 220\~240 VAC/50 Hz. Flutuação de tensão anormal pode fazer com que o aparelho não arranque ou não funcione corretamente e danificar o controlo de temperatura ou o compressor, originado também ruido anormal. Para eliminar a flutuação anormal sugere-se que use um regulador automático.
usar uma tomada com ligação à terra para a fonte de alimentação que seja acessível facilmente. O aparelho deve ser ligado à terra. Apenas para RU: O cabo de alimentação do aparelho está equipado com uma ficha de 3 fios (com terra) que se adapta a uma tomada padrão de 3 fios (com terra). Nunca cortar ou desmontar o terceiro pin (com terra). Depois do aparelho estar instalado, a ficha deve estar acessível.
▶assegurar que a ficha é facilmente acessível.
- garantir que o cabo de alimentação não está preso pelo frigorífico. Não pisar no cabo de alimentação.

Segurança

PTPT

Segurança

VERTÊNCIA!

Assegurar que não danifica o cabo elétrico e a ficha. Se danificado apenas deve ser substituído pelo fabricante ou agente de assistência autorizado.

Antes de ligar o aparelho pela primeira vez

Não fazer...

x Nunca colocar o frigorífico numa zona húmida ou local onde possa ser salpicado com água. Limpar salpicos e manchas de água secas com um pano limpo suave
x instalar o aparelho à luz solar direta ou perto de superfícies quentes (p.ex. fogões, aquecedores).
x danificar o circuito de refrigeração. Se estiver danificado, não utilizar o aparelho.
x usar adaptadores multi-fichas ou cabos de extensão.

Durante a utilização diária

Fazer...

▶ assegurar que este equipamento apenas é usado por crianças a partir de 8 anos e mais e por pessoas com capacidades físicas, sensoriais ou mentais reduzidas ou com falta de experiência e conhecimento, se forem supervisionados ou lhes tiver sido dada instrução de como utilizar o equipamento de uma forma segura e entender os riscos envolvidos.
▶manter as crianças com menos de 3 anos afastadas do aparelho a menos que estejam supervisionadas constantemente.
▶assegurar que as crianças não brincam com o aparelho.
▶assegurar que as crianças são supervisionadas se fizerem limpeza e manutenção.
▶segurar a ficha, não o cabo, quando desligar o aparelho.
- substituir o cabo de alimentação apenas pelo fabricante, pelo seu agente de assistência ou uma pessoa igualmente qualificada de modo a evitar algum perigo.
- seguir estas instruções se gás de carvão ou outro gás inflamável é libertado junto ao aparelho: desligar a válvula do gás libertado, abrir as portas e janelas e não desligar ou ligar o cabo de alimentação do aparelho ou de qualquer outro aparelho.

abrir e fechar as portas apenas com as pegas. O espaço entre as portas e entre as portas e o armário é muito estreito. Não estender as suas mãos nestas zonas para evitar apertar os seus dedos. Abrir ou fechar as portas do frigorífico apenas quando não há crianças em posição ao alcance do movimento da porta.
▶desligar o aparelho da fonte de alimentação antes de realizar qualquer manutenção de rotina. Esperar pelo menos 5 minutos antes de reiniciar o aparelho, pois frequentes arranques podem danificar o compressor.
- eliminar a sujidade na parte de trás do aparelho pelo menos uma vez por ano para evitar perigo de incêndio, bem como aumento do consumo de energia.
notar que o produto está concebido para funcionar numa faixa de ambiente específico entre 10 e 43 °C. O aparelho pode não funcionar corretamente se for deixado por um longo período a uma temperatura acima ou abaixo do intervalo indicado.
- verificar a condição dos alimentos se tiver havido um aquecimento no frigorífico.

Não fazer...

x definir temperatura baixa desnecessariamente no compartimento frigorífico. Podem ocorrer temperaturas negativas em definições elevadas. Atenção: As garrafas podem explodir.
x guardar no aparelho medicamentos que precisem de temperatura de armazenamento exata ou agentes bacterianos ou químicos.
x guardar líquidos em garrafas ou latas (além de elevada percentagem de espirituosos) especialmente bebidas carbonatadas no congelador, pois podem explodir durante o congelamento.
x colocar artigos instáveis (objetos pesados, recipientes cheios de água) em cima do aparelho, para evitar danos pessoais causados por queda ou choque elétrico causado pelo contato com água.
x puxar pelas prateleiras da porta. A porta deve ser puxada inclinada, a prateleira para garrafas deve ser puxada para fora, ou o aparelho pode tombar.
x danificar o circuito de refrigeração. Se estiver danificado, não utilizar o aparelho.
x pisar na porta ou gaveta do compartimento de armazenamento do congelador.
x tocar na superfície interior do compartimento de armazenamento do congelador quando está a funcionar, especialmente com as mãos molhadas, pois as suas mão podem congelar à superfície.

Segurança

PTPT

Utilização prevista

x tocar em alimentos congelado com as mãos molhadas (usar luvas). Especialmente não comer sorvetes imediatamente depois de os retirar do compartimento congelador. Há o risco de congelar ou a formação de bolhas por gelo. PRIMEIROS socorros: pôr imediatamente sob água corrente fria.
x Não retirar!
x raspar geada e gelo com objetos cortantes. Não usar pulverizadores, aquecedores elétricos como aquecedor, secador de cabelo, limpeza a vapor ou outras fontes de calor, a fim de evitar danos às peças de plástico.
x limpar o aparelho com escovas duras, escovas de aço, detergente em pó, gasolina, acetato de amilo, acetona e soluções orgânicas semelhantes, ácido ou soluções alcalinas. Deve limpar com detergente de frigorífico especial para evitar danos.
x pulverizar ou enxaguar o aparelho durante a limpeza.
x usar pulverizador ou vaporizador de água para limpar o aparelho.
x limpar as prateleiras de vidro frias com água quente. Mudança de temperatura súbita pode provocar a quebra do vidro.
x usar aparelhos eléctricos no interior do compartimento de armazenamento de alimentos do aparelho, a menos que sejam do tipo recomendado pelo fabricante.
x tentar reparar o aparelho autonomamente. Em caso de reparação deve contatar o nosso serviço ao cliente.

ADVERTÊNCIA!

Não guardar ou usar materiais inflamáveis, explosivos ou corrosivos no aparelho ou na sua proximidade.

Informação do gás refrigerante

ADVERTÊNCIA!

O aparelho contém o refrigerante inflamável ISOBUTANO (R600a). Assegurar que o circuito refrigerante não foi danificado durante o transporte ou instalação. Libertação de refrigerante pode causar danos nos olhos ou detonação. Se ocorreu um dano, manter afastado de fontes de fogo abertas, ventilar bem a divisão, não ligar ou desligar os cabos de alimentação do aparelho ou qualquer outro aparelho. Informar o serviço ao cliente.

No caso do contato dos olhos com o refrigerante, enxaguá-los imediatamente sob água corrente e contatar o especialista de olhos imediatamente.

Utilização prevista

Este aparelho é indicado para refrigerar e congelar alimentos. Foi concebido exclusivamente para utilização no interior seco de casa. Não está previsto para utilização comercial ou industrial.

Não são permitidas alterações ou modificações ao aparelho. Utilização não indicada pode causar perigos e perda de solicitação de garantia.

Normas e diretivas CE

Este produto cumpre os requisitos de todas as diretivas CE aplicáveis com as normas harmonizadas correspondentes, previstas pela marca CE.

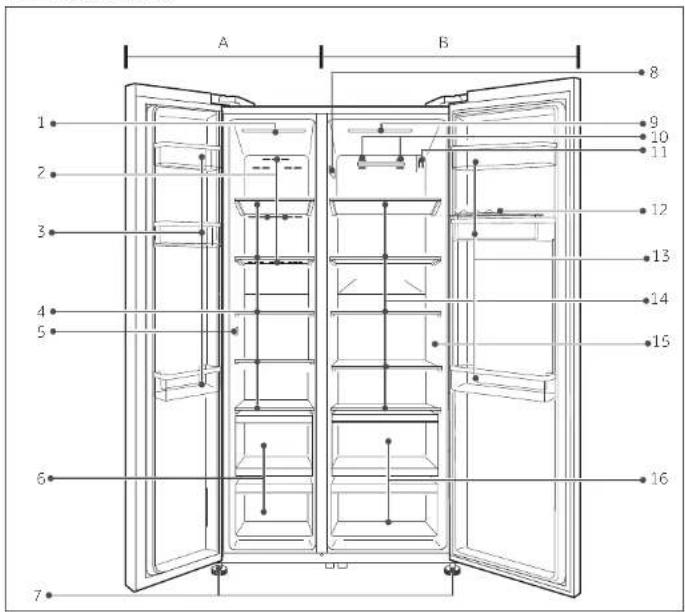

Descrição do produto Utilização PTPT

Devido a alterações técnicas e modelos diferentes, as ilustrações neste capítulo podem diferir do seu modelo.

A B 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16

A: Compartimento congelador

1 Lâmpada superior
2 Conduita de ar
3 Suporte para garrafa/Prateleira da porta
4 Prateira
5 Sensor
6 Gaveta
7 Pés ajustáveis

B: Compartimento de refrigeração

8 Placa de características
9 Lâmpada superior
10 Condua de ar
11 Sensor
12 Prateleira para ovos
13 Suporte para garrafa
14 Prateleira
15 Autocolante Ok
16 Gaveta

Antes da primeira utilização

Remover todos os materiais de embalagem, mantê- los foras do alcance das crianças e eliminá-los de forma ecológica.
- Limpar o interior e exterior do aparelho com água e um detergente suave antes de lá colocar qualquer alimento.
Depois do aparelho ter sido nivelado e limpo, esperar pelo menos 2 horas antes de o ligar à fonte de alimentação. Consultar a secção INSTALAÇÃO.
Pré-arrefecer os compartimentos em definições elevadas antes de colocar alimentos. A função Frio Intenso e Congelamento Intenso ajuda a arrefecer os compartimentos rapidamente.

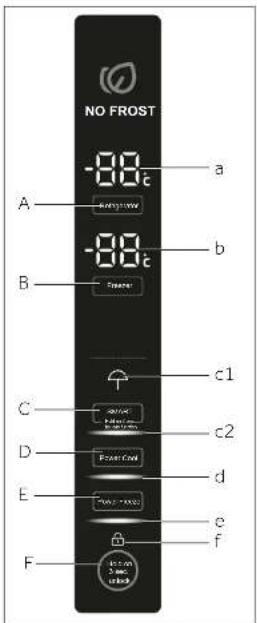

Painel de controlo

Botões:

A Seletor do frigorífico
B Seletor do congelador
C Modo "INTELIGENTE" e seletor de função "férias"
D Seletor "Frio intenso"
E Seletor "Congelamento intenso"
F Seletor bloqueio de painel

Indicadores:

a Temperatura do frigorífico
b Temperatura do congelador
c1 Modo "férias"
c2 Modo "INTELIGENTE"
d Seletor "Frio intenso"
e Seletor "Congelamento intenso"
f Bloqueio de painel

NO FROST -88c a A Everlight B -88c b Finaner C d c1 D Power Cord E e F 4.5 mm 3 sec lock

Teclas sensíveis

Os botões no painel de controlo são teclas sensíveis, que respondem quando toca suave- mente com o dedo.

Utilização Utilização

PTPT

Ligar/desligar o aparelho

Quando o apareho é ligado pela primeira vez, a temperatura do frigorífico fica a piscar no visor "b" até que a temperatura atinja -5 °C ou depois de 1 hora a funcionar. As temperaturas exibidas mostrarão as temporaturas atuais no compartimento.

Talvez o bloqueio de painel esteja ativo.

Esvaziar o aparelho antes de o desligar. Para desligar o aparelho, retirar o cabo de alimentação da tomada.

Observação

Quando o aparelho é ligado depois de desligado da fonte de alimentação elétrica, de morará até 12 horas a atingir as temperaturas corretas.

O painel de controlo é bloqueado automaticamente se não for premido qualquer botão durante 30 segundos. Para quaisquer definições o painel de controlo deve estar desbloqueado.

Premir o botão "F" durante 3 segundos para bloquear todos os elementos do painel contra a ativação. Soa um sinal acústico. O indicador "f" relacionado é agora exibido e a iluminação do painel é desigada. O icone pisca se um botão for premido, quando o bloqueo de painel está ativado. A alteração não está a funcionar.

Para desbloquear premiro botão de novo.

Modo em espera

O visor do ecrã desliga automaticamente 30 segundos depois de premir uma tecla ou se uma das portas é aberta por mais de 30 segundos. O visor bloqueará automaticamente. Acende automaticamente quando premir qualquer tecla ou abrir uma das portas.

Alarme de abertura da porta

Deve precisar de selecionar um dos dois modos seguintes para definir o aparelho:

1) Modo INTELIGENTE

No modo INTELIGENTE, o aparelho pode ajustar automaticamente a definição de temperatura de acordo com a temperatura ambiente e mudança de temperatura no aparelho. Se não tiver requisitos especialis, recomendamos a utilização do modo inteligente (consultar FUNÇÃO INTELIGENTE).

Se quer ajustar manualmente a temperatura do aparelho de modo a guardar um alimento em particular, pode definir a temperatura através do botão de ajuste da temperatura (consultar AJUSTAR A TEMPERATURA).

Ajustar a temperatura

As temperaturas interiores são influenciadas pelos seguintes fatores:

▶Temperatura ambiente
▶Frequência de abertura da porta
▶Quantidade de alimentos guardados
- Instalação do aparelho

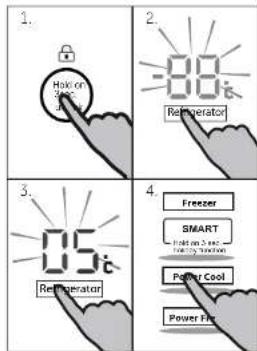

1. Desbloquear o painel se estiver bloqueado pre- mindo o botão "F".
2. Premir o botão "A" (Frigorífico) para selecionar o compartimento frigorífico. A temperatura atual no compartimento frigorífico é exibida.
3. Premir o botão "A" (Frigorífico) para definir a temperatura do frigorífico. Soará um sinal de cada vez que premir uma tecla. A temperatura aumenta em sequências de 1°C de um mínimo de 1°C a um máximo de 9°C. A temperatura ótima no frigorífico é 5°C. Temperaturas mais frias significam consumo de energia desnecessário.
4. Premir qualquer tecla exceto „A“ (Frigorífico) para confirmar, ou as definições confirmam-se automaticamente depois de 5 segundos. As temperaturas exibidas deixam de piscar

1. 2. 3. 4. Freezer SMART Hold on a new Technology Power Cool Power Flo

Utilização Utilização

PTPT

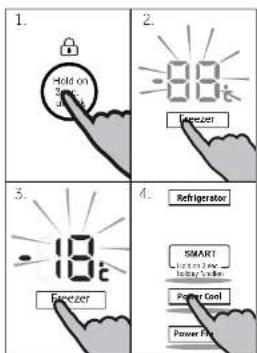

1. Desbloquear o painel se estiver bloqueado pre- mindo o botão "F".
2. Premir o botão "B" (Congelador) para selecionar o compartimento congelador. A temperatura no compartimento congelador é exibida.
3. Premir o botão "B" (Congelador) para selecionar a temperatura do congelador. Soará um sinal de cada vez que premir uma tecla. A temperatura aumenta em sequências de 1°C de -15°C a -23°C. A temperatura ótima no congelador é -18°C. Temperaturas mais frias significam consumo de energia desnecessário.
4. Premir qualquer tecla exceto "B" (Congelador) para confirmar, ou as definições confirmam-se automaticamente depois de 5 segundos. As temperaturas exibidas deixam de piscar.

Observação

A temperatura não pode ser ajustada, se não estiver ativada qualquer outra função (Frio intenso, Congelamento intenso, férias ou INTELIGENTE) ou o visor estiver bloqueado. O indicador correspondente piscará acompanhado com uma campainha.

Na função INTELIGENTE, o aparelho pode ajustar a definição de temperatura de acordo com a temperatura ambiente e mudança de temperatura no aparelho. Esta função é totalmente de mãos livres.

1. Desbloquear o painel se estiver bloqueado pre- mindo o botão "F".
2. Premiro botão "C" (INTELIGENTE).
3. O indicador "c2" acende e a função está ativada. Repetindo os passos acima ou selecionando um outra função pode desligar esta função de novo.

Função férias

Esta função define a temperatura do frigorífico para 17°C permanentemente. Isto permite manter a porta do frigorífico vazio fechada sem causar odor ou mofo - durante um longa ausência (p.ex. durante as férias). O compartimento congelador está livre para a sua definição.
1. Desbloquear o painel se estiver bloqueado pre- mindo o botão "F".
2. Premiro botão "C" (INTELIGENTE) durante 3 segundos.
3. O indicador "c1" acende e a função está ativada. Repetindo os passos acima ou selecionando um outra função pode desligar esta função de novo.

Durante a função férias não deve guardar alimentos no compartimento frigorífico. A temperatura de 17 °C é demasiado elevada para guardar alimentos.

Função Frio Intenso

Ligar a função Frio Intenso se for guardada uma grande quantidade de alimentos (por exemplo depois da comercial). A função Frio Intenso acelera o arrefecimento de alimentos frescos e protege os alimentos já guardados de aquecimento indesejável. A temperatura definida do fábrica é de 0 a +1 °C.

1. Desbloquear o painel se estiver bloqueado pre-mindo o botão "F".
2. Premiro botão "D" (Frio Intenso).
3. O indicador "d" acende e a função está ativada. Repetindo os passos acima ou selecionando um outra função pode desligar esta função de novo.

1. Hold on Snow: un### 2. Power Cool 3. Power Cool

Observação

Esta função será desativada automaticamente após 3 horas.

Utilização Utilização

PTPT

Função Congelamento intenso

Os alimentos frescos devem ser congelados tão rapidamente quão possível até ao núcleo. Isto preserva o melhor valor nutricional, aparência e sabor. A função Congelamento Intenso acelora o congelamento de alimentos frescos e protege os alimentos já guardados de aquecimento indesejável. Se precisar de congelar uma grande quantidade de alimentos uma vez, é recomendado definir a função Congeamento Intenso 24h antes da utilização do espaço congelador. A temperatura definida de fábrica é -24 °C.

1. Desbloquear o painel se estiver bloqueado pre- mindo o botão "F".

2. Premiro botão "E" (Congelamento Intenso).

3. O indicador "e" acende e a função está ativada.

Repetindo os passos acima ou selecionando um outra função pode desligar esta função de novo.

Observação

A função Congelamento Intenso desligará automaticamente após 50 horas. O aparelho fica então a funcionar à temperatura definida previamente.

Dicas para poupar energia

Assegurar que o aparelho está devidamente ventilado (consultar INSTALAÇÃO).
- Não instalar o aparelno à luz solar direta ou perto de superfícies quentes (p.ex. fogões, aquecedores).
Evitar temperatura baixa desnecessariamente no aparelho. O consumo de energia aumenta se é definida a temperatura mais baixa no aparelho.
▶Funções como FRIO INTENSO ou CONGELAMENTO INTENSO consomem mais energia.
▶ Deixar os alimentos quentes arrefecerem antes de os colocar no aparelho.
Abrir a porta do aparelho tão pouco e tão brevemente quanto possível.
▶Não encher demasiado o aparelho para evitar obstruir o fluxo de ar.
▶Evitar ar dentro da embalagem de alimento.
- Manter os vedantes da porta limpos pois isto deixa a porta fechar corretamente sempre.
▶ Descongelar alimentos congelados no compartimento de armazenagem do frigorífico.

Dicas para guardar alimentos frescos

Guardar no compartimento frigorífico

▶Manter a temperatura do seu frigorífico abaixo dos 5°C.
Alimentos quentes devem ser arrefecidos para a temperatura ambiente antes de guardar no aparelho.
- Alimentos guardados no frigorífico devem ser lavados e secos antes de guardar
- Alimentos para serem guardados devem ser vedados adequadamente para evitar alterações de odor ou sabor.
- Não guardar quantidades excessivas de alimentos. Deixar espaços entre os alimentos para permitir que o ar frio fiua à sua volta, para um arrefecimento melhor e mais homogêneo.
Alimentos comidos diariamente devem ser guardados à frente na prateleira.
Deixar um espaço entre os alimentos e as paredes interiores, permitindo que o ar flua. De modo especial não guardar os alimentos contra a parede de trás: os alimentos podem congeiar contra esta parede. Evitar o contato direto dos alimentos (especialmente alimentos oleosos e ácidos) com o revestimento interior, pois o óleo/ácido podem corroer o revestimento interior. Limpar a sujidade oleosa/ácida sempre que a encontrar.
▶ Descongelar alimentos congelados no compartimento de armazenagem do frigorífico. Desta forma, pode usar os alimentos congelados para diminuir a temperatura no compartimento e poupar energia.
O processo de envelhecimento de frutas e legumes, como curgetes, melão, papala, banana, ananás, etc., podem ser acelerado no frigorífico. Portanto, não é aconselhável guardá-los no frigorífico. No entanto, o amadurecimento dos frutos fortemente verdes pode ser promovido por um determinado período. Cebola, aho, gengibre e outros tubérculos também devem ser guardados à temperatura ambiente.
Odores desagradáveis dentro da frigorífico são um sinal de que algo foi derramado e é necessária limpeza. Consultar CUIDADO E LIMPEZA.
- Alimentos diferentes devem ser colocados em zonas diferentes de acordo com as suas propriedades:

1 Manteiga, queijo, etc.
2 Ovos, latas, alimentos enlatados, especiarias, etc.
3 Bebidas e alimentos engarrafados
4 Picles, alimentos enlatados, etc.
5 Produtos de carne, aperitivos, etc.
6 Massa, alimentos enlatados, leite, tofu, diários, etc.
7 Carne cozinhada, salsichas, etc.
8 Carne cozinhada, salsichas, etc.
9 Frutas, vegetais, salada, etc.

Utilização Utilização

PTPT

Armazenamento no compartimento congelador

• Manter a temperatura do congelador em - 18°C.
  24 horas antes de congelar ligar a função SUPER CONGELAMENTO: - para peque- nas quantidades de alimentos são suficientes 4-6 horas.
  Alimentos quentes devem ser arrefecidos para a temperatura ambiente antes de guardar no compartimento congelador.
  Os alimentos cortados em pequenas porções congelarão mais rapidamente e será mais fácil descongelar e cozinnar. O peso recomendado para cada porção é de menos de 2,5 kg
  ▶ É melhor embalar os alimentos antes de os pôr no congelador. O exterior da embalagem deve ser seco para evitar que os sacos se colem. Os materiais de embalagem devem ser isentos de cheiro, herméticos, não venenosos e não tóxicos.
  A fim de evitar a expiração do tempo de armazenamento, deve anotar a data de congelamento, limite de tempo e nome do alimento na embalagem de acordo com os periodos de armazenamento dos diferentes alimentos.
  ADVERTÊNCIA!: Ácido, alcalinos e sal, etc, podem corroer a superfície interna do congelador. Não colocar os alimentos com estas substâncias (p.ex. marisco) diretamente na superfície interna. Água salgada no congelador deve ser limpa imediata-mente.
• Não exceder os prazos de armazenagem de alimentos recomendados pelos fabricantes. Retirar apenas a quantidade de alimento necessária do congelador.
  Alimentos diferentes devem ser colocados em zonas diferentes de acordo com as suas propriedades:

1 Itens menos pesados, como geados, vegetals, pão, etc.
2 Porções de alimentos maiores/mais pesados, como carne juntas para assar
3 Bebidas sem alto teor alcoólico e armazenamento temporário de bebidas espírituosas com elevado teor alcoólico, pequenos pedaços de piza ou ervas.

i

Observação

• Deve manter a distância de mais de 10 mm entre os alimentos colocados e o sensor para garantir o efeito de arrefecimento.
• Deve manter a gaveta inferior quando o aparelho está a funcionar de modo a garantir o efeito de arrefecimento.
  Os alimentos com gelo (como gelados, etc.) devom ser armazonados no compartimento congelador em vez do suporte para garrafas, para que as mudanças de temperatura causadas pela abertura e fecho da porta possa descongelar os alimentos

Consumir rapidamente alimentos descongelados. Alimentos descongelados não devem ser congelados de novo a menos que cozinhados previamente, pois podem ficar menos comestíveis.

- Não carregar quantidades excessivas de alimentos frescos no compartimento congelador. Consultar a capacidade de congelamento do congelador - Consultar DADOS TÉCNICOS ou dados na placa de características.

O alimentos podem ser guardados no congelador à temperatura de pelo menos -18°C durante 2 a 12 meses, dependendo das suas propriedades (p.ex. carne: 3-12 meses, vegetais: 6-12 meses)

Quando congelar alimentos frescos, evitar que fiquem em contato com alimentos já congelados. Risco de descongelamento!

▶ Descongelar alimentos congelados no frigorífico. Desta forma, pode usar os alimentos congelados para diminuir a temperatura no compartimento e poupar energia.

Quando guardar alimentos congelados comercialmente, deve seguir estas orientações:

Seguir sempre as orientações sobre qual o período de tempo que devem ser guardados. Não exceder estas orientações!
▶ Tentar manter o período de tempo entre a compra e a armazenagem tão curto quanto possível para preservar a qualidade dos alimentos.
Comprar alimentos congelados, que tenham sido guardados a uma temperatura de -18 °C ou abaixo.
Evitar comprar alimentos que tenham gelo ou geada na embalagem - Isto indica que o produto deve ter sido parcialmente descongelado e congelado de novo em determinada altura - subidas de temperatura afetam a qualidade dos alimentos.

Equipamento Equipamento

PTPT

Prateleiras ajustáveis

A altura das prateleiras pode ser ajustada para combinar com as suas necessidades de armazenamento.

1. Para deslocar uma prateleira, remové-la primeiro levantando a sua extremidade traseira (1) e puxando-a para fora (2).
2. Para a recolocar, colocar sobre as saliências em ambos os lados e empurrá-la para a posição mais recuada até que a parte traseira da prateleira esteja fixa no interior das ranhuras laterais

Observação:

Assegurar que todas as extremidades da prateleira estão niveladas.

Prateleiras da porta/suporte para garrafas amovíveis

As prateleiras da porta/suporte para garrafas podem ser removidas para limpeza:

1. Colocar as mãos de cada lado da prateleira/suporte e levantar para cima (1).
2. Puxar a prateleira da porta/suporte para garrafa para fora (2).
3. Para inserir a prateleira da porta/suporte para garrafa, os passos acima são realizados na ordem inversa.

Suporte para garrafa - compartimento congelador

Os suportes para garrafas do compartimento congelador são indicados para armazenamento temporário de bebidas esoirituosas com elevado teor alcoólico. Bebidas em elevado teor alcoólico devem ser arrefecidas no frigorífico (Gaveta Minha Zona com modo Frio Rápido).

Adicionalmente pode armazenar pequenas porções nos suportes para garrafas.

VERTÊNCIA!

Garrafas e latas podem explodir! Definir um temporizador para o lembrar de retirar as garrafas/latas sem elevado teor alcoólico.

① ② ②

Gaveta amovivel

Para retirar a gaveta do compartimento frigorífico ou congelador apri-las até ao limite máximo, levantar e removê-las.
Para inserir a gaveta, os passos acima são realizados na ordem inversa.

OPCIONAL: Indicador da temperatura OK

O indicador de temperatura OK na parede interior do frigorífico à direita, acima da gaveta Minha Zona, pode ser usado para determinar temperaturas abaixo de +4°C. Reduzir gradualmente a temperatura se o sinal não indica "OK".

Quando o aparelho é ligado, poderá demorar até 12 horas a atingir as temperaturas corretas.

Prateleira de cubos de gelo

1. Encher a prateleira de cubos de gelo com 3/4 de água e pô-la na gaveta de armazenamento do congelador.
2. Torcer bandeja de cubos de gelo ou manter um pouco sob água corrente para soltar os cubos de gelo.

A luz interior de LED acence quando a porta é aberta. O desempenho das luzes não é afetado por qualquer das outras definições do aparelho.

Cuidado e limpeza Cuidado e limpe

ADVERTÊNCIA!

Desligar o aparelho da fonte de alimentação antes de proceder à limpeza.

Limpeza

Limpar o aparelho apenas quando pouco ou nenhum alimento esteja guardado. O aparelho deve ser limpo a cada 4 semanas para boa manutenção e evitar máus cheiros nos alimentos guardados.

ADVERTÊNCIA!

Não limpar o aparelho com escovas duras, escovas de aço, detergente em pó, gasolina, acetato de amilo, acetona e soluções orgânicas semelhantes, ácido ou soluções alcalinas.. Deve limpar com detergente de frigorífico especial para evitar danos.
▶ Não pulverizar ou enxaguar o aparelho durante a limpeza.
▶ Não usar pulverizador ou vaporizador de água para limpar o aparelho.
Não limpar as prateleiras de vidro fras com água quente. Mudança de temperatura subita pode provocar a quebra do vidro.
Não tocar na superfície interior do compartimento de armazenamento do congelador, especialmente com as mãos molhadas, pois as suas mão podem congelar à superfície.
▶ Em caso de acuecimento verificar a condição dos produtos congelados.

▶ Manter sempre o vedante da porta limpo.
▶ Limpar o interior e a carcaça do aparelho com uma esponja com uma esponja humedecida em água quente e detergente neutro.
▶ Enxaguar e secar com pano suave.
▶ Não limpar qualquer das peças do aparelho na máquina de lavar loiça.
▶ Esperar pelo menos 5 minutos antes de reiniciar o aparelho, pois frequentes arranques podem danificar o compressor.

Descongelar

O descongelamento do frigorífico e do compartimento congelador é feita automaticamente; não é necessária qualquer operação manual.

Não substituir por si a lâmpada LED, apenas deve ser substituída pelo fabricante ou agente de assistência autorizado.

As lâmpadas adoptam LED como a sua fonte de luz, apresentando baixo consumo de energia e longa vida útil. Se há alguma anormalidade, deve contatar o serviço ao cliente. Consultar SERVIÇO AO CLIENTE.

Parâmetros das lâmpadas: 12 V máx. 5 W.

Não utilização por período mais longo

Se o apareho não for utilizado por um período de tempo alargado, e não usar a função Férias para o frigorífico:

▶ Retirar os alimentos.
▶ Desligar o cabo de alimentação.
▶ Limpar o aparelho como descrito acima.
▶ Manter as portas abertas para evitar a criação de maus cheiros no interior.

i Observação

Desligar o aparelho apenas se estritamente necessário.

Deslocar o aparelho

1. Retirar todos os alimentos e desligar o aparelho.
2. Fixar prateleiras e outras peças móveis no frigorífico e congelador com fita adesiva.
3. Não inclinar o frigorífico mais de 45º para evitar danificar o sistema de refrigeração.

ADVERTÊNCIA!

▶ Não levantar o aparelho pelas pegas.
▶ Nunca colocar o aparelho horizontalmente no chão.

Resolução de problemas R

PTPT

Muitos problemas ocorridos podem ser resolvidos por si sem conhecimento específico. No caso de um problema verificar todas as possibilidades mostradas e seguir as instruções abaixo antes de contatar um serviço pós-venda. Consultar SERVIÇO AO CLIENTE.

ADVERTÊNCIA!

• Antes da manutenção, desativar o aparelho e desligar a ficha de alimentação da tomada de rede.
• Equipamento elétrico deve ser assistido apenas por técnicos em eletricidade qualificados, porque reparações inapropriadas podem causar danos consequenciais consideráveis.
  Um cabo de alimentação danificado apenas deve ser substituído pelo fabricante, pelo seu agente de assistência ou uma pessoa igualmente qualificada de modo a evitar algum perigo.

Problema Causa Possível Solução Possível

O compressor não funciona.	A ficha de alimentação não está ligada à tomada elétrica.O aparelho está no ciclo de descongelamento	Ligar a ficha de alimentação.Isto é normal para um descongelamento automático
O aparelho funciona frequentemente ou funciona por um longo período de tempo.	A temperatura interior ou exterior é demasiado elevada.O aparelho esteve desligado por um longo período de tempo.Uma porta/gaveta do aparelho não está fechada her meticamente.Uma porta/gaveta foi aberta de maslado frequentamente ou por muito tempo.A definição de temperatura para o compartimento do congerador é demasiado baixa.O vedante da porta/gaveta está sujo, desgastado, tendido ou desajustado.A circulação de ar necessária não está garantida.	Neste caso, é normal que o aparelho funcionar mais tempo.Normalmente, demora 8 a 12 horas até o aparelho arrefecer completamente.Fechar a porta/gaveta e assegurar que o aparelho está colocado num piso nivulado e não há alimento ou recipiente a vibrar na porta.Não abrir a porta/gaveta com demasiada frequência.Defrir a temperatura mas elevada até que uma temperatura do frigorífico seja obtada satisfatório, Demora 24 horas para que a temperatura do frigorífico fique estável.Limpar o vedante da porta/gaveta ou substitui-los pelo serviço ao cliente.Assegurar ventilação adequada.
O interior do aparelho está sujo e/ou cheira.	O interior do frigorífico precisa de limpeza.Alimento de odor forte está guardado no frigorífico.	Limpar o interior do frigorífico.Envolver o alimento totalmente.

Problema Causa Possível Solução Possível

Não está frio suficiente no interior do aparelho.	A temperatura está definida demasiado elevada.Foram guardados alimentos muito quentes.Foram guardados alimentos muito quentes de uma vez.Os produtos estão demasiado próximas umas das outras.Uma porta/gaveta do aparelho não está fechada hermeticamente.Uma porta/gaveta foi aberta demasiado frequentemente ou por muito tempo.	Reiniciar a temperatura.Deixar arrefocer sempre os produtos antes de os guardar.Guardar sempre pequenas quantidades de alimentos.Deixar um espaço entre os diversos alimentos permitindo o fluxo de ar.Fechar a porta/gaveta.Não abrir a porta/gaveta com demasiada frequência.
Está demasiado frio no interior do aparelho.	A temperatura está definida demasiado basta.A função Congelamento intenso/Frio Intenso está ativada ou a funcionar demasiado tempo.	Remiciar a temperatura.Desligar a função Congelamento intenso/Frio intenso
Formação de humidace no interior do compartimento frigorífico.	O clima é demasiado quento e demasiado húmido.Uma porta/gaveta do aparelho não está fechada hermeticamente.Uma porta/gaveta foi aberta demasiado frequentemente ou por muito tempo.Foram deixados recipientes de alimentos ou líquidos.	Aumentar a temperatura.Fechar a porta/gaveta.Não abrir a porta/gaveta com demasiada frequência.Deixe os alimentos cuentes arrefecam à temperatura ambiente e cobrir alimentos e líquidos.
Humidade acumula na superfície exterior do frigorífico ou entre as portas/porta ou gaveta.	O clima é demasiado quento e domasiado húmido.A porta/gaveta do aparelho não está fechada hermeticamente. O ar frio no aparelho e o ar quente exterior condensa-o.	Isto é normal num clima numido e mudará quando a humidade diminuir.Assegurar que porta/gaveta é hermeticamente fechada.
Golo e goaca forte no compartimento congelador.	Os produtos não foram devidamente empalados.Uma porta/gaveta do aparelho não está fechada hermeticamente.Uma porta/gaveta foi aberta demasiado frequentemente ou por muito tempo.O vecante da porta/gaveta está sujo, esogastado, fondido ou desajustado.Alguma coisa no interior evita que a porta/gaveta feche adequadamente.	Empalar sempre bem os produtos.Fechar a porta/gaveta.Não abrir a porta/gaveta com demasiada frequência.Limpar o vedante da porta/gaveta ou substitui-los por novos.Reposicionar as prateleiras, prateleiras das portas, ou recipientes interiores para permitir que a porta/gaveta feche.

Resolução de problemas Instalaçã P TPT

Problema Causa Possível Solução Possível
O aparelho faz sons anormais.	O aparelho não está colocado num piso nível. O aparelho está a tocar em algum objeto à sua volta.	Ajustar os pés para nivelar o aparelho.Remover objetos à volta do aparelho.
Um som ligeiro é para ser ouvido semelhante a água a fuir.	- - Isto ó normal.
Ouvirá um pipe de alarme.	A porta do compartimento de armazenamento do frigorífico está aberta.	Fechar aporta.
Ouvirá um leve zumbido.	O sistema de anti-condensação está a funcionar.	Isto evita condensação e é normal
A iluminação interi- or ou os sistema de arrefecimento não funciona.	A ficha de alimentação não está ligada à tomada elétrica.A fonte de alimentação não está intata.Alámpada LED está fora de serviço.	Ligar a ficha de alimentação.Verificar a alimentação elétrica à divisão. Contatar a empresa local de eletricidade!Deve contatar, a assistência para muciar a lámpada.

Interrupção de corrente eléctrica

No caso de um corte de energia, os alimentos deverão permanecer seguramente frios por cerca de 5 horas. Seguir estas dicas durante uma interrupção de energia prolongada, especialmente no verão:

▶Abrir a porta/gaveta tão poucas vezes quanto possível.
- Não pôr alimentos adicionais no aparelho durante uma interrupção de energia.
Se for dada notificação prévia de uma interrupção de energia e a duração de interrupção for superior à 5 horas, fazer algum gelo e colocá-lo num recipiente na parte superior do compartimento do frigorífico.
- É necessária uma inspeção dos produtos imediatamente após a interrupção.
Como a temperatura no frigorífico aumentará durante uma interrupção de energia ou outra falha, o período de armazenamento e a qualidade do alimento serão reduzidos. Qualquer alimento que descongela deve ser consumido, ou cozinhado e congelado de novo (quando apropriado) logo depois de modo a evitar riscos para a saúde.

Função de memória durante interrupção de energia

Após a reposição da energia o aparelho continua com as definições que estavam definidas antes da falha de energia. O painel de controlo está desbloqueado.

Desembalagem

ADVERTÊNCIA!

▶ O aparelho é pesado, Manusear sempre com pelo menos duas pessoas.
- Mantor todos os materiais de embalagem fora do alcance das crianças e eliminá-los de forma ecológica.

▶Retirar o aparelho da embalagem.

▶Remover todos os materiais de embalagem.

Condições ambientais

A temperatura da divisão deve ser sempre entre 10º C e 43º C, pois pode influenciar a temperatura no interior do aparelho e o seu consumo de energia. Não instalar o aparelho próximo de outros aparelhos emissores de calor (fornos, frigoríficos) sem isolamento.

Requisitos de espaço

Espaço necessário quando a porta é aberta:

Largura do aparelho: 161 cm

Profundidade do aparelho: 112 cm

10 mm 112 mm 10' cm

Secção transversal de ventilação

Para obter uma ventilação suficiente do aparelho por razões de segurança, as informações das seções transversais de ventilação necessárias devem ser observadas.

O aparelho deve ser colocado numa superfície plana e sólida.

1. Inclinar ligeiramente o frigorífico para trás.
2. Ajustar os pés para o nivel pretendido.

Assegurar que a distância para a parede no lado da do-bradiça é de pelo meno 5 cm para que as portas abram adequadamente.

1.2 max 45°

Instalação Instalação

PTPT

1. A estabilidade pode ser verificada por abanar nas diagonais alternadamente. A oscilação ligeira deve ser a mesma em ambas as direcções. Caso contrário, a estrutura pode deformar possíveis fugas dos vedantes da porta são o resultado. Uma pequena tendência para a parte traseira facilita o fecho da porta.

Se as portas ainda não estão niveladas depois de nível as portas pelos pós, esta disparidade pode ser remediada girando o eixo de elevação da dobradica no canto inferior direito da porta do frigorífico com uma chave inglesa.

▶No sentido horário girar o eixo de elevação com a chave inglesa para baixar a altura da porta.
▶No sentido anti-horário girar o eixo de elevação com a chave inglesa para subir a altura da porta.

Não ajustar o eixo de elevação da dobradiça excessivamente para uma altura que possa provocar deixar a posição original do eixo bloqueada. (Variação de altura ajustável: 3 mm)

2 h

Tempo de espera

O óleo de lubrificação sem manutenção está localizado na cápsula do compressor. Esta óleo pode ficar no sistema de tubos fechados durante o transporte inclinado. Antes de ligar o aparelho à fonte de alimentação tem de esperar pelo menos 2 horas para que o óleo volte para a cápsula.

Ligação eléctrica

Antes de cada ligação verificar se:

fonte de alimentação, tomada e fusível são adequados à placa de características.
a tomada de alimentação tem licação à terra e sem fichas múltiplas ou extensão.
▶a ficha e tomada de alimentação estão estritamente de acordo.

Ligar a ficha a uma tomada doméstica instalada adequadamente.

ERTÊNCIA!

Um cabo de alimentação danificado deve ser substituido pelo serviço ao cliente para evitar riscos (consultar cartão de garantia).

Instalação Dados técnicos

PTPT

Na eventualidade de precisar remover as portas do aparelho, deve seguir as instruções de remoção e instalação da porta abaixo,

• Antes de qualquer operação desativar o aparelho e desligar a ficha de alimentação da tomada de rede.
  ▶O aparelho é pesado. Manusear sempre com pelo menos duas pessoas.
• Não inclinar o aparelho mais do que 45º ou colocá-lo horizontalmente no chão

1.

1. Desaparafusar o parafuso da tampa da dobraciça e retirar a tampa. Soltar o conctor do cabo,
2. Desaparafusar os parafusos que mantém a dobradiça superior na posição e retirar a dobradiça.
3. Levantar a porta do compartimento congelador e retirá-la.
4. Recolocar a porta invertendo os passos de remoção. Assegurar que o cabo de terra fica fixo pelo parafuso

Observação

As figuras mostram a remoção da porta do compartimento congelador. Para a porta do frigorífico usar as partes correspondentes no outro local.

Fichado produto em conformidade com regulamento da UE No. 1060/2010

Trade mark Haier
Marca Registada HRF-521D*6
Categoria do modelo	Frigorífico-congelador
Classe Eficiência Energética	A+
Consumo de energia anual (kWh/ano)1)	435
Volume de armazenagem frigorífico (L) 341
Volume de armazenagem congelador (L)****	177
Classificação de estrelas	***
Temperatura dos outros compartimentos >14°C	Não aplicável
Sistema de frio ventilado	Sim
Corte de energia seguro (h)	5
Capacidade congelamento (kg/24h)	12
Classe climáticaEste aparelho é concebido para ser usadaa uma temperatura ambiente entre 10 °C e43°C.	SN-N-ST-T
Emissões de ruido acústico aéreo (db(A) re1pW)	43
Tipo de construção	Independente

* Código de cor
^12 baseado em resultados de testes normalizados durante 24 horas. O consumo de energia atual dependerá de como o aparelho é usado e onde está localizado.

Dados técnicos adicionais

Tensão / Frequência	220-240V-/50Hz
Potência de entrada (W)	200
Fusível principal (A)	15
Refrigerante	R600a
Dimensões (A/C/P em mm)	1790/908/655

Serviço ao Cliente

PTPT

Serviço ao Cliente

Recomendamos o nosso Serviço ao Cliente Haier e a utilização de poças de substituição originais.

Se tiver um problema com o seu aparelho, deve verificar primeiro a secção RESOLUÇÃO DE PROBLEMAS.

Se não conseguir encontrar uma solução lá, deve contatar

▶ o seu revendedor local ou
o nosso Centro-Serviço de Chamadas Europeu (consultar números de telefone indicados abaixo) ou
a área de Serviço e Apoio em www.haier.com onde pode ativar o pedido de serviço e também encontrar FAQs.

Para contatar o nosso Serviço, assegurar que tem os seguintes dados disponíveis.

A informação pode ser encontrada na placa de características.

Modelo ____

Série N°. ____

Verificar também o Cartão de Garantia fornecido com o produto em caso de garantia.

Centro-Serviço de Chamadas Europeu

Pais* Número de telefone Custos
Haier Itália (IT)	199 100 912
Haier Espanha (ES)	902 509 123
Haier Alemanha (DE)	0180 5 39 39 99	• 14 cênt/min Telefone fixo• máx 42 cênt/min Telemével
Haier Áustria (AT)	0820 001 205	• 14,53 cênt/min Telefone fixo• máx 20 cênt/min todos os outros
Haier Reino Unido (RU)	0333 003 8122
Haier França (FR)	0980 406 409

* Para outros países deve consultar www.haier.com
