BEDIENUNGSANLEITUNG HRF521DS6 HAIER

Gebrauchsanleitung Kühl-Gefrierkombination HRF-521D*6 *= Farbcode: S,T,CR,BB,W,N,GW, G,B,GR,X,F oder MDE DE Danke Legende Danke, dass Sie sich für ein Haier Produkt entschieden haben. Bitte lesen Sie diese Gebrauchsanleitung sehr sorgfältig bevor Sie das Gerät in Betrieb nehmen. Sie enthält wichtige Informationen, damit Sie viel Freude an Ihrem Gerät haben und ein sicherer und sauberer Betrieb gewährleistet ist. Bewahren Sie dieses Handbuch gut auf, damit Sie bei Bedarf immer wieder darauf zurückgreifen können. Wenn Sie die Maschine verkaufen, abgeben oder bei einem Umzug zurücklassen, geben Sie bitte die Gebrauchsanleitung dazu, damit der neue Besitzer sich mit den Anweisungen zur Benutzung und zum sicheren Betrieb vertraut machen kann. Achtung! Unbedingt lesen! Wichtige Sicherheitshinweise. Allgemeine Hinweise und Tipps Umwelt-Tipps Entsorgung Produkte mit diesem Symbol dürfen am Ende ihrer Lebensdauer nicht in den Hausmüll gegeben werden, sondern müssen an einem Sammelpunkt für das Re- cycling von elektrischen und elektronischen Geräten abgegeben werden. WARNUNG! Verletzungs- und Erstickungsrisiko! Das Altgerät ist vor der Verschrottung funktions-untüchtig zu machen, damit Kinder sich nicht selbst einschließen können. Achten Sie vor der fachgerechten Entsorgung darauf, dass die Kühlmittelleitungen nicht beschädigt sind. Trennen Sie das Gerät vom Stromnetz, entfernen Sie das Netzanschlusskabel, ent- nehmen Sie die Ablagen und Behälter und demontieren Sie die Tür/en und Dichtungen oder machen Sie den Türverschluss unbrauchbar, damit spielende Kinder sich oder an- dere nicht einsperren und somit in Lebensgefahr kommen.

• 3Inhalt DE DE Sicherheitshinweise Diese Hinweise dienen der Sicherheit und sollten daher vor der Ins- tallation und Inbetriebnahme aufmerksam gelesen werden. WARNUNG! Vor dem ersten Einschalten ▶ Vergewissern Sie sich, dass das Gerät keinen Transportschaden aufweist. ▶ Entfernen Sie alle Verpackungsmaterialien und bewahren Sie diese außerhalb der Reichweite von Kindern auf. ▶ Lassen Sie das Gerät vor der Installation mindestens zwei Stun- den stehen. Dadurch kann sich das Kühlsystem nach dem Trans- port erholen. ▶ Das Gerät ist schwer! Immer mit mindestens zwei Personen handhaben! Installation ▶ Das Gerät sollte an einem gut belüfteten Ort stehen. Es sollte ein Abstand von mindestens 2,5 cm über und 5 cm um das Gerät he- rum eingehalten werden. ▶ Stellen Sie das Gerät niemals in einen feuchten Bereich oder an einen Ort, wo er mit Wasser bespritzt werden kann. Entfernen und trocknen Sie Spritzer und Flecken mit einem weichen, sau- beren Tuch. ▶ Das Gerät nicht im direkten Sonnenlicht oder in der Nähe einer Wärmequelle (z. B. Heizkörper, Herd und andere Wärme abge- bende Geräte) aufstellen. ▶ Der Aufstellort muss so beschaen sein, dass sich die Gerätetü- ren vollständig önen lassen. ▶ Die Lüftungsönungen am Gerät oder im Einbaugehäuse müs- sen freigehalten werden. ▶ Die Angaben auf dem Typenschild müssen mit den elektrischen Anschlussbedingungen übereinstimmen. Falls nicht, kontaktie- ren Sie bitte einen Elektriker. ▶ Das Gerät wird mit 220-240 V/50 Hz betrieben. Abnorma- le Spannungsschwankungen können bewirken, dass das Gerät nicht startet, dass der Temperaturregler oder der Kompressor beschädigt werden oder dass während des Betriebes unnormale Energie- Label Eierbehälter Eiswürfelbereiter Bedienuns- anleitung Garantie- karte Zubehör Zubehör entsprechend der nachfolgenden Liste überprüfen: Sicherheitshinweise p. 5
• Vorgesehener Gebrauch p. 9

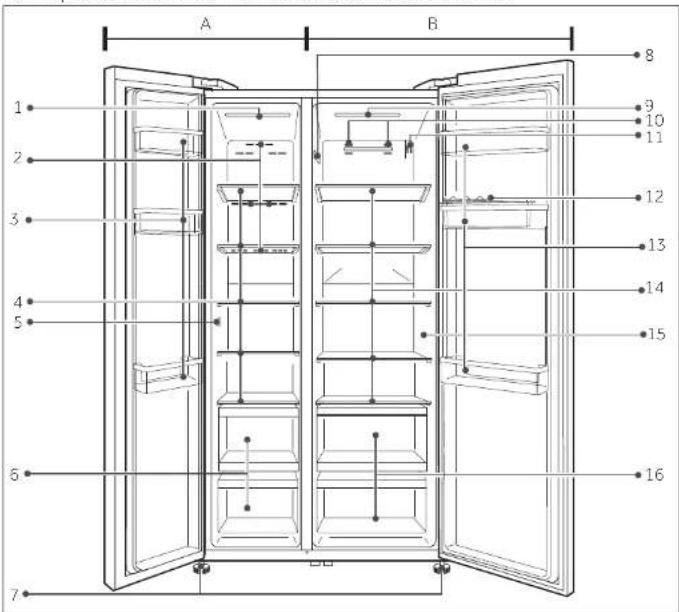

• Gerätebeschreibung p. 10
• Bedienung p. 11
• Ausstattung p. 20
• Reinigung und Pege p. 22
• Fehlerbehebung p. 24
• Installation p. 27
• Technische Daten p. 31
• Kundendienst p. 32

5Sicherheitshinweise DE DE Sicherheitshinweise WARNUNG! Geräusche auftreten. In einem solchen Fall muss ein automati- scher Spannungsregler eingebaut werden. ▶ Das Gerät muss an eine separat geerdete, stets zugängliche Steckdose angeschlossen werden. ▶ Mehrfachsteckdosen oder Verlängerungskabel dürfen nicht be- nutzt werden. ▶ Das Gerät darf nicht auf der Netzanschlussleitung steht. Nicht auf das Netzkabel treten. ▶ Der Kühlmittelkreislauf darf nicht beschädigt werden. Täglicher Gebrauch ▶ Dieses Gerät kann von Kindern ab 8 Jahren und darüber und von Personen mit reduzierten physischen, sensorischen oder men- talen Fähigkeiten oder Mangel an Erfahrung und/oder Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des si- cheren Gebrauchs des Gerätes unterwiesen wurden und die dar- aus resultierenden Gefahren verstanden haben. ▶ Halten Sie Kinder unter 3 Jahren vom Gerät fern, es sei denn, sie sind unter kontinuierlicher Aufsicht. ▶ Kinder dürfen nicht mit dem Gerät spielen. ▶ Wenn in der Nähe des Geräts Kohlegas oder anderes entzünd- liches Gas entweicht, drehen Sie das Ventil des ausströmen- den Gases zu, önen Sie Türen und Fenster und ziehen Sie das Netzkabel dieses Geräts oder anderer Geräte nicht aus der Stromquelle. ▶ Das Gerät ist für einen Betrieb bei Umgebungstemperaturen zwischen 10 und 43°C ausgelegt. Das Gerät arbeitet möglicher- weise nicht ordnungsgemäß, wenn es für eine längere Zeit einer Temperatur oberhalb oder unterhalb des angegebenen Bereichs ausgesetzt ist. ▶ Stellen Sie keine instabilen Gegenstände (schwere Gegenstän- de, mit Wasser gefüllte Behälter) auf das Gerät, um Verletzun- gen durch herabfallende Gegenstände oder einen elektrischen Schlag bei Wasserkontakt zu verhindern. WARNUNG! ▶ Ziehen Sie nicht an den Türablagen. Die Tür könnte verzogen, die Türablage abgerissen oder das Gerät ins Wanken gebracht wer- den. ▶ Önen und schließen Sie die Tür(en) nur an den Grien. Der Spalt zwischen den Abteilen sowie zwischen Tür und Schrank ist sehr schmal. Nicht hineingreifen; es besteht Quetschgefahr. Die Gerätetür(en) nur önen und schließen, wenn sich im Bewe- gungsbereich der Tür keine Kinder aufhalten. ▶ Lagern und benutzen Sie keine brennbaren, explosiven oder kor- rosiven Stoe im Gerät oder in dessen Nähe. ▶ Bewahren Sie keine Medikamente, Bakterien oder chemische Substanzen im Gerät auf. Dieses Gerät ist ein Haushaltsgerät. Es wird nicht empfohlen, Materialien darin aufzubewahren, die ge- naue Temperatureinhaltung erfordern. ▶ Lagern Sie niemals Flüssigkeiten (insbesondere kohlensäu- rehaltige Getränke) -außer hochprozentige Spirituosen- im Gefrierabteil ein, da diese platzen könnten. ▶ Bei Erwärmung im Gefrierabteil muss der Zustand des Gefrier- gutes überprüft werden. Angetautes muss gegebenenfalls ver- arbeitet (kochen, braten) und in gegartem Zustand wieder einge- froren werden. ▶ Vermeiden Sie unnötig tiefe Temperaturen im Kühlabteil einzu- stellen. Bei hoher Einstellung können Minustemperaturen auftre- ten! Achtung: Flaschen können platzen. ▶ Tiefkühlgut mit nassen Händen berühren (Handschuhe tragen)! Ebenso Eis am Stiel nicht sofort nach der Entnahme aus dem Gefrierabteil verzehren. Es besteht die Gefahr festzufrieren bzw. die Entstehung von Frostblasen. ERSTE HILFE: Sofort unter ie- ßendes, kaltes Wasser halten! Nicht wegreißen! ▶ Berühren Sie nicht die Innenächen des Gefrierabteils während des Betriebes, insbesondere nicht mit nassen Händen. Es be- steht die Gefahr festzufrieren. ▶ Trennen Sie das Gerät bei Stromausfall oder vor dem Reinigen vom Netz. Warten Sie mindestens 5 Minuten, bevor Sie das Gerät wieder anlassen, da häuges Starten den Kompressor beschädi- gen kann.

7Sicherheitshinweise DE DE Vorgesehener Gebrauch WARNUNG! ▶ Benutzen Sie keine elektrischen Geräte im Kühl- und Gefrierabteil benutzen, sofern diese nicht vom Hersteller empfohlen wurden. Wartung / Reparatur ▶ Die Reinigung und Wartung darf nur dann von Kindern durchge- führt werden, wenn sie beaufsichtigt werden. ▶ Trennen Sie das Gerät vor der Durchführung von Wartungsarbeiten von der Stromzufuhr. Vor dem Wiedereinschalten mindestens 5 Minuten warten, da häuges Einschalten den Kompressor be- schädigen kann. ▶ Ziehen Sie nur am Stecker und nicht am Anschlusskabel, um das Gerät vom Stromnetz zu trennen. ▶ Reinigen Sie das Gerät nicht mit hartborstigen Bürsten, Draht- bürsten, Scheuerpulver, Benzin, Amylacetat, Aceton und ähnli- chen organischen Lösungen, Säure oder alkalischen Lösungen. ▶ Setzen Sie außer den vom Hersteller empfohlenen keine sonsti- gen mechanischen Geräte oder andere Mittel ein, um den Abtau- prozess zu verkürzen. ▶ Wird das Netzkabel beschädigt, so muss es durch den Hersteller, seinen Kundendienst oder ähnlich qualizierte Personen ersetzt werden, um Gefahren zu vermeiden. ▶ Versuchen Sie nicht, das Gerät selbst zu reparieren, zu demon- tieren oder technisch zu verändern. Im Reparaturfall wenden Sie sich bitte an den Kundendienst. ▶ Beseitigen Sie mindestens einmal im Jahr die Staubablagerungen von den Teilen an der Rückseite des Gerätes gründlich mit einer weichen Bürste oder dem Staubsauger, um Brandgefahr sowie erhöhten Energieaufwand zu vermeiden ▶ Sprühen oder spülen Sie das Gerät beim Reinigen nicht ab. ▶ Reinigen Sie das Gerät weder mit Dampf- noch mit Wasserstrahl. ▶ Reinigen Sie die kalten Glasablagen nicht mit heißem Wasser. Plötzliche Temperaturänderungen könnten zu Glasbruch führen. WARNUNG! Dieses Gerät ist mit dem brennbaren Kühlmittel ISOBUTAN (R600a) befüllt. Achten Sie darauf, dass die Kühlmittelrohre bei Transport oder Installation nicht beschädigt werden. Austretendes Kühlmittel kann Augenschäden verursachen oder sich entzünden. Im Schadensfall sind oenen Feuerquellen fernzuhalten und der Raum gründlich zu lüften. Weder die Netzanschlussleitung dieses Gerätes noch eines anderen darf gezogen oder an das Stromnetz angeschlossen werden. Benachrichtigen Sie den Kundendienst. Sollten Spritzer des Kältemittels ins Auge gelangt sein, spülen Sie das Auge unter ießendem Wasser aus und kontaktieren Sie sofort den Augenarzt. Informationen zum Kühlmittel Vorgesehener Gebrauch Das Gerät ist zum Kühlen und Gefrieren von Lebensmitteln geeignet. Dieses Gerät wurde ausschließlich für den Gebrauch in einem trocke- nen Innenraum im Haushalt und ähnlichen Anwendungsbereichen, wie in Personalküchen, Geschäften, Büros und anderen ähnlichen Arbeitsumgebungen, in landwirtschaftlichen Betrieben, von Kunden in Hotels, Motels und weiteren typischen Wohnumgebungen sowie in Fühstückspensionen und im Catering und ähnlichem Großhandels- bereich konzipiert. Bei gewerblicher Nutzung entfällt die Haier Ga- rantie. Verwenden Sie es nicht für andere Zwecke als die, für die es ausgelegt ist. Veränderungen oder Modikationen an dem Gerät sind nicht zulässig. Solche Eingrie führen zum Verlust von Gewährleistungsansprüchen. Normen und Richtlinien Dieses Produkt erfüllt die Anforderungen aller anwendbaren EG- Richtlinien,die eine CE-Kennzeichnung vorsehen.

9Gerätebeschreibung DE DE Bedienung Vor dem ersten Gebrauch ▶ Alle Verpackungsmaterialien sind zu entfernen. Diese müssen unzugänglich für Kin- der aufbewahrt und auf umweltfreundliche Weise entsorgt werden. ▶ Vor dem Einlegen von Nahrungsmitteln sollte das Gerät innen und außen mit war- men Wasser und einem milden Geschirrspülmittel gereinigt werden. ▶ Nach dem Ausrichten und Reinigen des Gerätes mindestens 2 Stunden warten, be- vor es an das Netz angeschlossen wird. Siehe hierzu Kapitel INSTALLATION. ▶ Vor dem ersten Einlagern die Abteile bei hoher Reglerstellung vorkühlen. Mit Hil- fe der Funktionen Power Cool und Power Freeze werden die Lagertemperaturen schnell erreicht. Bedienblende Aufgrund technischer Änderungen und Modellvarianten können die Abbildungen in die- sem Kapitel ev. von dem von Ihnen erworbenen Modell abweichen. 1 Deckenlampe 2 Lüftungsönungen 3 Flaschenhalter /Türablage 4 Ablage 5 Sensor 6 Schublade 7 Verstellbare Füße A: Gefrierabteil 8 Typenschild 9 Deckenlampe 10 Lüftungsönungen 11 Sensor 12 Eierbehälter 13 Flaschenhalter 14 Ablage 15 OK Sticker (optional) 16 Schublade B: Kühlabteil Tasten: A Temperaturregler Kühlabteil (engl.: „Refrigerator“) B Temperaturregler Gefrierabteil (engl.: „Freezer“) C Anwahl „SMART“ Modus und „holiday“ Funktion D Anwahl „Power Cool“ Funktion E Anwahl „Power Freeze“ Funktion F Verriegelung Bedienblende Anzeigen: a Temperatur Kühlabteil b Temperatur Gefrierabteil c1 „holiday“ Modus c2 „SMART“ Modus d “Power Cool“ Funktion e “Power Freeze” Funktion f Verriegelung Bedienblende

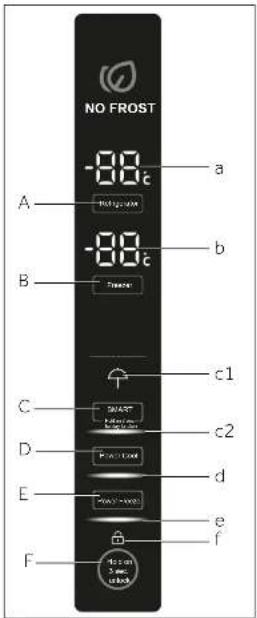

Sensortasten Bei den Tasten handelt es sich um Sensortasten, die bereits bei leichter Berührung mit dem Finger reagieren. NO FROSTRefrigeratorFreezerSMARTPower CoolPower FreezeHold on3 sec.unlockHold on 3 sec.holiday function

fBedienung DE DE Bedienung Hinweis Nach dem Einschalten des Gerätes kann es bis zu 12 Stunden dauern, bis die eingestell- te Temperatur erreicht ist. Hinweis Die Bedienblende wird automatisch gegen unge- wolltes Betätigen gesperrt, wenn 30 Sekunden lang keine Taste gedrückt wird. Für jede Einstellung muss die Bedienblende erst entriegelt werden. Einstellen der Betriebsart Zwischen folgenden Betriebsarten kann gewählt werden:

Im SMART Modus regelt das Kühlgerät die Abteil-Temperaturen automatisch entspre- chend der Umgebungstemperatur und der Temperaturänderung im Kühlraum. Falls keine speziellen Anforderungen an die Kühlung bestehen, empfehlen wir die Verwendung des Betriebsmodus SMART (siehe SMART-MODUS).

Bestehen spezielle Anforderungen an die Lagertemperaturen, können diese mit Hilfe der Tasten der Bedienblende eingestellt werden (siehe TEMPERATUREINSTELLUNG). Die Innentemperaturen werden durch folgende Faktoren beeinusst: ▶ Raumtemperatur ▶ Häugkeit des Türönen ▶ Menge der eingelagerten Lebensmitteln ▶ Aufstellung des Gerätes

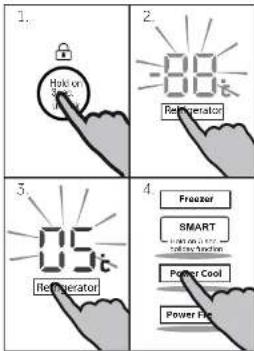

Sperren/entsperren der Bedienblende Ein- und Ausschalten des Geräts Das Gerät ist in Betrieb, sobald es an die Stromversorgung angeschlossen ist. Wenn das Gerät zum ersten Mal eingeschaltet ist, leuchtet im Display „b“ die Gefrierabteil- temperatur bis eine Temperatur von 5°C erreicht ist, bzw. bis das Gerät eine Stunde lang in Betrieb war. Die Temperaturanzeigen zeigen die momentan in den Abteilen vorhandenen Temperaturen an. Die Blendenverriegelung kann aktiviert sein. Türalarm Wenn eine Gerätetür für mehr als 3 Minuten geönet ist, ertönt ein Türalarm. Der Alarm kann durch Schließen der Tür ausgeschaltet werden. Wenn die Tür für mehr als 7 Minuten oen gelassen wird, wird das Licht im Abteil automatisch abgeschaltet. Standby-Modus Das Display schaltet automatisch 30 Sekunden nach dem Betätigen einer Taste, oder wenn eine Gerätetür länger als 30 Sekunden geönet wird, ab. Es leuchtet automatisch auf, wenn eine Taste gedrückt oder eine Tür geönet wird. Das Gerät vor dem Ausschalten leeren. Zum Ausschalten des Geräts Gerätestecker aus der Steckdose ziehen. Hold on3sec. unlock ▶ Zum Sperren der Bedienblende Taste „F“ für 3 Se- kunden drücken. Ein akustisches Signal ertönt. Das zugehörige Symbol „f“ leuchtet auf und die Be- leuchtung der Bedienblende ist ausgeschaltet. Das Symbol blinkt, wenn eine Taste gedrückt wird und die Sperre aktiv ist. Die Änderung wird nicht ausge- führt. ▶ Zum Entsperren erneut die Taste 3 Sekunden lang drücken. Temperatureinstellung im Kühlabteil

1. Bedienblende durch Drücken der Taste „F“ ent-

sperren, falls diese gesperrt ist.

2. Taste „A“ (Refrigerator) zur Anwahl des Kühlabteils

drücken. Die aktuelle Temperatur im Kühlabteil wird angezeigt.

3. Taste „A“ (Refrigerator) zum Einstellen der Tem-

peratur drücken. Bei jedem Tastendruck ertönt ein Signal. Die Temperatur kann in 1°C Schritten von minimal 1°C bis maximal 9°C eingestellt werden. Die optimale Temperatur im Kühlabteil ist 5°C. Kältere Temperaturen benötigen unnötigen Stromverbrauch.

4. Die Einstellung wird automatisch nach 5 Sekun-

den gespeichert; zum sofortigen Bestätigen kann irgendeine Taste außer der Taste „A“ (Refrigera- tor) gedrückt werden. Die Temperaturanzeige leuchtet nun konstant. FreezerSMARTholiday functionHold on 3 sec.Power CoolPower Freeze

Refrigerator Refrigerator Hold on 3sec. unlock TemperatureinstellungBedienung DE DE Bedienung Hinweis Eine Temperatureinstellung kann nicht vorgenommen werden, wenn die Bedienblende gesperrt ist oder eine andere Funktion (Power Cool, Power Freeze, holiday, SMART) ak- tiviert ist. Die entsprechende Anzeige blinkt und es ertönt ein Signal. Power Cool Funktion Wenn eine größere Menge von Lebensmitteln ein- gelagert werden soll, zum Beispiel nach dem Einkauf, sollte die Power Cool Funktion eingeschaltet werden. Die Power Cool Funktion beschleunigt das Abküh- len frischer Lebensmittel und schützt gleichzeitig die bereits eingelagerte Ware vor unerwünschter Erwär- mung. Dabei wird automatisch eine Soll-Temperatur von 0 bis 1°C vorgegeben.

1. Bedienblende durch Drücken der Taste „F“ ent-

sperren, falls diese gesperrt ist.

2. Taste D („Power Cool“) drücken.

3. Die Anzeige „d“ leuchtet auf und die Funktion ist

aktiviert. Die Funktion kann durch Wiederholen der obigen Schritte oder durch Einstellen einer anderen Funktion wieder ausgeschaltet werden Hold on3sec. unlock

Power Cool Power Cool

Hinweis Diese Funktion wird automatisch nach 3 Stunden deaktiviert WARNUNG! Während die Holiday Funktion in Betrieb ist dürfen keine Waren im Kühlabteil gelagert werden. Die eingestellte Temperatur von +17°C ist zu warm für Lebensmittel.

Temperatureinstellung im Gefrierabteil

1. Bedienblende durch Drücken der Taste „F“ ent-

sperren, falls diese gesperrt ist.

2. Taste „B“ (Freezer) zur Anwahl des Gefrierabteils

drücken. Die aktuelle Temperatur im Gefrierabteil wird angezeigt.

3. Taste „B“ (Freezer) zum Einstellen der Tempe-

ratur drücken. Bei jedem Tastendruck ertönt ein Signal. Die Temperatur kann in 1°C Schrit- ten von -16°C bis -23°C eingestellt werden. Die optimale Temperatur im Gefrierabteil ist -18°C. Kältere Temperaturen benötigen unnöti- gen Stromverbrauch.

4. Die Einstellung wird automatisch nach 5 Sekun-

den gespeichert; zum sofortigen Bestätigen kann irgendeine Taste außer der Taste „B“ (Freezer) ge- drückt werden. Die Temperaturanzeige leuchtet nun konstant. Hold on3sec. unlock

SMART Funktion In der SMART Funktion regelt das Kühlgerät die Temperatur automatisch entsprechend der Umgebungstemperatur und der Temperaturänderung im Kühlraum. Diese Funktion erfolgt vollkommen un- gebunden.

1. Bedienblende durch Drücken der Taste „F“ ent-

sperren, falls diese gesperrt ist.

2. Taste „C“ (SMART) drücken.

3. Die Anzeige „c2“ leuchtet auf und die Funktion ist

aktiviert. Die Funktion kann durch Wiederholen der obigen Schritte oder durch Einstellen einer anderen Funktion wieder ausgeschaltet werden. Hold on3sec. unlock

SMART holiday function Hold on 3 sec. Holiday Funktion Mit dieser Funktion wird die Kühlabteiltemperatur auf konstant 17 °C eingestellt. Dadurch besteht die Mög- lichkeit - ohne dass es zu einer Geruchs- oder Schim- melbildung kommt - bei längerer Abwesenheit (z.B. Urlaub= englisch: holiday) das leere Kühlabteil auch geschlossen zu halten. Das Gefrierabteil setzt seinen normalen Betrieb fort.

1. Bedienblende durch Drücken der Taste „F“ ent-

sperren, falls diese gesperrt ist.

2. Taste „C“ (SMART) für 3 Sekunden drücken.

3. Die Anzeige „c1“ leuchtet auf und die Funktion ist

aktiviert. Die Funktion kann durch Wiederholen der obigen Schritte oder durch Einstellen einer anderen Funktion wieder ausgeschaltet werden Hold on 3sec. unlock

SMART Hold on 3 sec. holiday function 3.Bedienung DE DE Bedienung Hinweis Die Power Freeze Funktion wird automatisch nach 50 Stunden ausgeschaltet. Das Ge- rät wird danach mit der zuvor eingestellten Temperatur betrieben. Power Freeze Funktion Frische Lebensmittel sollten möglichst schnell bis auf den Kern durchgefroren werden. Dadurch bleiben Nährwerte, Aussehen und Geschmack am besten er- halten. Die Power Freeze Funktion beschleunigt das Einfrieren frischer Lebensmittel und schützt gleichzei- tig die bereits eingelagerte Ware vor unerwünschter Erwärmung. Die Funktion 24 Stunden vor dem Einle- gen der Lebensmittel in das unterste Gefrierfach ein- schalten. Dabei wird automatisch eine SOLL-Tempe- ratur von -24°C vorgegeben.

1. Bedienblende durch Drücken der Taste „F“ ent-

sperren, falls diese gesperrt ist.

2. Taste „E“ (Power Freeze) drücken.

3. Die Anzeige „e“ leuchtet auf und die Funktion ist

aktiviert. Die Funktion kann durch Wiederholen der obigen Schritte oder durch Einstellen einer anderen Funktion wieder ausgeschaltet werden. Power Freeze

Hinweise zum Energiesparen ▶ Darauf achten, dass das Gerät ausreichend belüftet ist (siehe INSTALLATION). ▶ Das Gerät nicht im direkten Sonnenlicht oder in der Nähe einer Wärmequelle (z.B. Heizkörper, Herd und andere Wärme abgebende Geräte) aufstellen. ▶ Unnötige tiefe Temperatureinstellungen sollten vermieden werden. Je niedriger die Temperatur eingestellt ist, desto höher ist der Energieverbrauch. ▶ Funktionen wie POWER COOL oder POWER FREEZE verbrauchen mehr Energie. ▶ Warme Lebensmittel vor dem Einlagern auf Raumtemperatur abkühlen lassen. ▶ Die Tür so wenig und so kurz wie möglich önen. ▶ Nicht zu viele Lebensmittel einlagern, damit die kalte Luft zirkulieren kann. ▶ Einen Lufteinschluss in der Lebensmittelverpackung vermeiden. ▶ Türdichtungen sauber halten, damit die Türen immer richtig schließen. ▶ Gefriergut im Kühlabteil auftauen. Tipps für das Einlagern von Lebensmitteln Einlagern in das Kühlabteil ▶ Die Temperatur des Kühlabteils sollte stets auf unter 5°C gehalten werden. ▶ Warme Lebensmittel müssen vor dem Einlegen in das Kühlabteil auf Zimmertem- peratur abkühlen. ▶ Lebensmittel vor dem Einlegen in das Gerät reinigen und trocknen. ▶ Einzulagernde Lebensmittel sollten gut verpackt werden, um Gerüche und ge- schmackliche Beeinträchtigungen zu vermeiden. ▶ Keine übermäßigen Mengen einlagern. Die Lebensmittel sollten mit ausreichend Platz eingelagert werden, um einen ungehinderten Kaltluftstrom zu ermöglichen und somit bessere Lagerergebnisse zu erzielen. ▶ Nahrungsmittel, die täglich gegessen werden, sollten im vorderen Bereich der Abla- gen aufbewahrt werden. ▶ Die Lebensmittel nicht zu nah an den Innenwänden lagern, da sie festfrieren könn- ten. Den direkten Kontakt von (insbesondere öligen und säurehaltigen) Lebensmit- teln mit der Innenverkleidung vermeiden, da diese vom Öl/Säure angegrien wer- den kann. Solche Rückstände stets entfernen. ▶ Gefriergut im Kühlabteil auftauen. Das Gefriergut senkt die Kühltemperatur, wo- durch sich Energie sparen lässt. ▶ Die Reifung von Obst und Gemüse wie Zucchini, Melonen, Papaya, Bananen, Ananas usw. kann im Gerät beschleunigt werden. Von einer Einlagerung dieser Lebensmittel wird daher abgeraten. Allerdings kann die Reifung sehr unreifer Früchte für eine ge- wisse Zeit unterstützt werden. Zwiebeln, Knoblauch, Ingwer und sonstiges Wurzel- gemüse sollten ebenfalls bei Zimmertemperatur gelagert werden. ▶ Unangenehme Gerüche im Kühlschrank weisen darauf hin, dass etwas ausgelaufen ist und einen Reinigung erforderlich ist. Siehe REINIGUNG UND WARTUNG. ▶ Die Lebensmittel sollten entsprechend den unterschiedlichen Lagertemperaturbe- reichen zugeordnet werden: 1 Butter, Käse, usw. 2 Eier, Konserven, Dosen, Gewürze, usw. 3 Getränke, Flaschen, Tuben. 4 Eingelegte Lebensmittel, Konserven, usw. 5 Fleisch- und Wurstwaren, Snacks, usw. 6 Teigwaren, Konserven, Milch, Tofu, Milchpro- dukte usw. 7 Gegartes Fleisch, Würstchen, usw. 8 Gegartes Fleisch, Würstchen, usw. 9 Obst, Gemüse, Salate, usw

7Bedienung DE DE Bedienung Einlagern in das Gefrierabteil ▶ Die Temperatur des Gefrierabteils sollte stets bei -18°C gehalten werden. ▶ 24 Stunden vor dem Einfrieren die POWER FREEZE Funktion einstellen- bei kleinen Mengen genügen 4-6 Stunden. ▶ Warme Lebensmittel müssen vor dem Einlegen in das Gefrierabteil auf Zimmer- temperatur abkühlen. ▶ Portionierte Lebensmittel gefrieren schneller und lassen sich besser auftauen und verarbeiten. Das empfohlene Portionsgewicht beträgt höchstens 2,5 kg. ▶ Lebensmittel sollten vor dem Einlegen in das Gefrierabteil verpackt werden. Die Verpackung muss außen trocken sein, damit sie nicht festfriert. Das Verpackungs- material sollte geruchsneutral, luftdicht und ungiftig sein. ▶ Um ein Ablaufen der Lagerzeit zu verhindern, das Einlagerungsdatum, die zulässige Lagerdauer und die Bezeichnung des Lebensmittels auf der Verpackung vermerken. ▶ WARNUNG!: Säure, Lauge, Salz usw. können die Oberäche des Gerätes angreifen. Lebensmittel mit diesen Substanzen (z.B. Meeressch) nicht direkt auf den Boden oder in Kontakt mit den Wänden ablegen. Salzwasser im Gerät sollte umgehend entfernt werden. ▶ Die von den Lebensmittelherstellern empfohlene Lagerzeiten für die jeweiligen Lebensmittel, insbesondere die für gewerblich tiefgefrorene Lebensmittel, sollten nicht überschritten werden. ▶ Die Lebensmittel sollten entsprechend den unterschiedlichen Lagertemperaturbe- reichen zugeordnet werden: Beim Aufbewahren von eingekauften Tiefkühlwaren sind folgende Punkte zu beach- ten: ▶ Immer die Angaben des Herstellers in Bezug auf die zulässige Aufbewahrungsdauer der Nahrungsmittel beachten. Diese Dauer nicht überschreiten! ▶ Zwischen dem Kauf und der Einlagerung sollte so wenig Zeit wie möglich vergehen, um die Qualität der Nahrungsmittel zu erhalten. ▶ Nur tiefgekühlte Produkte kaufen, die bei einer Temperatur von –18 °C oder weniger aufbewahrt wurden. ▶ Nahrungsmittel, auf deren Verpackung sich Eis oder Frost bendet sollten nicht ge- kauft werden. – Dies ist ein Hinweis darauf, dass das Produkt möglicherweise stellen- weise aufgetaut und wieder gefroren ist – Temperaturanstiege beeinträchtigen die Qualität der Nahrungsmittel. ▶ Jeweils nur die benötigte Menge an Lebensmitteln entnehmen. ▶ Aufgetaute Lebensmittel rasch verbrauchen. Sie dürfen erst wieder eingefroren werden, nachdem sie gekocht wurden. ▶ Keine übermäßigen Mengen an frischen Lebensmitteln einlagern. Das Gefrier- vermögen beachten (siehe Kapitel TECHNISCHE DATEN und Angaben auf dem Typenschild). Wenn an mehreren Tagen hintereinander eingefroren wird, sind höchs- tens ca. 2/3 der maximalen Einfriermenge zu nehmen. ▶ Lebensmittel können bei einer Temperatur von mindestens -18 °C je nach Art 2 bis 12 Monate eingelagert werden (z. B. Fleisch 3 bis 12 Monate, Gemüse 6 bis 12 Mo- nate). ▶ Frische Lebensmittel beim Einlagern nicht mit dem übrigen Gefriergut in Kontakt bringen. Antaugefahr! Hinweis ▶ Halten Sie zwischen den Lebensmitteln und dem Sensor einen Abstand von mehr als 10 mm ein, um die Kühlleistung zu gewährleisten. ▶ Belassen Sie die unterste Schublade im Gerät um die Kühlleistung zu gewährleisten. ▶ Eishaltige Lebensmittel (wie Speiseeis usw.) sollten Sie anstelle in den Flaschenhal- tern/Türablagen im Gefrierabteil gelagert werden, da durch häuges Türönen Tem- peraturschwankungen entstehen, die ein Antauen der Lebensmittel zur Folge haben

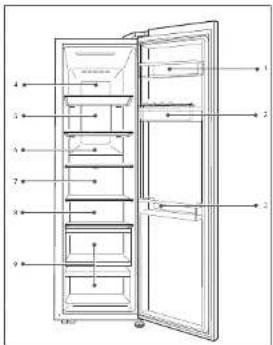

1 Leichte Lebensmittel z. B. Eis, Gemüse, Brot usw. 2 Große / schwerer Portionen von Lebensmitteln, wie Fleisch, Geügel zum Braten. 3 Getränke ohne hohen Alkoholgehalt und zum Zwi- schenlagerung von Spirituosen mit hohem Alkohol- gehalt sowie Lebensmitel in schmalen Verpackun- gen wie Pizza oder Kräuter.

2Ausstattung DE DE Ausstattung Flaschenhalter- Gefrierabteil Die Flaschenhalter im Gefrierabteil sind für die kurzzeitige Lagerung von Getränken mit hohem Alkoholgehalt vorgesehen. Getränke ohne hohen Alkoholgehalt können im Kühlabteil gekühlt werden.Außerdem können in den Flaschenhaltern Lebensmittel in kleinen Packungen gelagert werden. Hinweis: Darauf achten, dass alle Kanten der Ablage auf gleicher Höhe liegen. WARNUNG! Flaschen und Dosen können platzen! Stellen Sie einen Timer, der Sie an die Herausnah-me der Flaschen/Dosen mit Getränken ohne hohen Alkoholgehalts erinnert. Hinweis: Nach dem Einschalten des Gerätes kann es bis zu 12 Stunden dauern, bis die eingestell-te Temperatur erreicht ist.

Türablagen entfernen Zur Reinigung lassen sich die Türablagen entfernen 1. Türablage auf beiden Seiten fassen und in Rich-tung (1) nach oben anheben.2. Türablage in Richtung (2) herausziehen. 3. Die Schritte in umgekehrter Reihenfolge ausfüh-ren, um die Türablage wieder einzusetzen.

Verstellbare Ablagenhöhe Die Ablagen können je nach Lagerungsbedarf in ihrer Höhe verstellt werden.1. Ablage auf beiden Seiten fassen, in Richtung (1) nach oben anheben und in Richtung (2) herauszie-hen. 2. Die Ablage zum Wiedereinlegen auf die Führungs-schienen legen und ganz nach hinten schieben, bis die Ablage in die hinteren seitlichen Schlitze einrastet. OPTIONAL: OK-Sticker Anhand der „OK“-Temperaturanzeige an der inneren Seitenwand des Kühlabteils kann festgestellt werden, ob die Temperatur unter +4 °C liegt. Temperatur stu-fenweise verringern, wenn der Sticker nicht „OK“ an-zeigt. Eiswürfelbehälter 1. Den Eiswürfelbehälter zu 3/4 mit Wasser füllen und in die Gefrierfachschublade geben. 2. Um die Eiswürfel herauszulösen den Eiswürfelbe-hälter vorsichtig verdrehen oder unter ießendes-Wasser halten. Herausnehmbare Schubladen Zum Herausnehmen die Einschübe bis zum Anschlag vorziehen, anheben und herausnehmen. Die Schritte in umgekehrter Reihenfolge ausführen, um die Schubladen wieder einzusetzen.

Beleuchtung Die LED-Leuchte schaltet sich beim Önen der Tür ein. Die Leistungsfähigkeit der Leuch-te wird durch keine andere Geräteeinstellung beeinusstReinigung und Pege DE DE Reinigung und Pege WARNUNG! Schalten Sie vor jeder Wartung das Gerät aus und ziehen Sie den Netzstecker. Reinigung Gerät am besten dann reinigen, wenn nur wenig oder kein Kühl- bzw. Gefriergut ein- gelagert ist. Um unangenehme Gerüche im Gerät zu vermeiden, wird empfohlen, das Kühlabteil alle vier Wochen zu reinigen. WARNUNG! ▶ Führen Sie die Reinigung nicht mit hartborstigen Bürsten, Drahtbürsten, Scheuerpulver, Benzin, Amylacetat, Aceton und ähnlichen organischen Lösun- gen, Säure oder alkalischen Lösungen durch sondern verwenden Sie spezielle Kühlschrankreiniger. ▶ Besprühen oder spülen Sie das Gerät nicht mit Wasser ab. ▶ Reinigen Sie das Gerät nicht mit Dampf- oder Wasserstrahl. ▶ Reinigen Sie die kalten Glasablagen nicht mit heißem Wasser. Plötzliche Temperatur- änderungen können zu Glasbruch führen. ▶ Berühren Sie kalte Eisenteile nicht mit feuchten Händen. Es besteht die Gefahr festzufrieren. ▶ Überprüfen Sie bei Erwärmung im Gefrierabteil den Zustand des Gefriergutes . Hinweis Das Gerät nur dann ausschalten, wenn es unbedingt notwendig ist. WARNUNG! ▶ Das Gerät nicht an den Grien anheben. ▶ Das Gerät niemals horizontal auf den Boden legen. WARNUNG! Tauschen Sie die LED Lampe nicht selbst aus sondern wenden Sie sich an der Kunden- dienst.

Abtauen Das Kühl- und Gefrierabteil tauen automatisch ab, so dass kein manueller Eingri erfor- derlich ist. ▶ Die Türdichtung stets sauber halten. ▶ Das Gerät einschließlich Innenausstattung mit einem weichen Reinigungstuch oder Schwamm und lauwarmem Wasser reinigen. Eventuell et- was mildes Handgeschirrspülmittel beigeben. ▶ Wassertropfen an den Innenächen mit einem trockenen, weichen Reinigungstuch entfernen. ▶ Geräteteile nicht in der Geschirrspülmaschine reinigen. ▶ Vor dem Wiedereinschalten mindestens 5 Minuten warten, da häuges Einschalten den Kompressor beschädigen kann. Bei längerer Nichtbenutzung Wenn das Gerät über einen längeren Zeitraum außer Betrieb gesetzt werden soll, und nicht die Holiday Funktion verwendet werden soll: ▶ Eingelagerte Lebensmittel entnehmen. ▶ Netzstecker ziehen. ▶ Gerät wie oben beschrieben reinigen. ▶ Gerätetüren oen stehen lassen, damit im Gerät keine üblen Gerüche entstehen. Bewegen den Gerätes

1. Netzstecker ziehen und alle Lebensmittel aus dem Gerät entnehmen.

2. Die Ablagen und sonstigen beweglichen Teile im Kühl- und Gefrierabteil mit Klebe-

3. Das Gerät nicht um mehr als 45 ° kippen, um Beschädigungen des Kühlsystems zu

vermeiden. Austauschen der LED-Lampe Die LED-Beleuchtung ermöglicht einen geringen Energieverbrauch und eine lange Le- bensdauer. Bei Störungen wenden Sie sich bitte an den Kundendienst (siehe KUNDEN- DIENST). Technische Daten LED Lampe: 12 V max 5 W.Fehlerbehebung DE DE Fehlerbehebung Die im Folgenden aufgezählten Probleme können meist selbst behoben werden. Wenden Sie sich erst dann an den Kundendienst (siehe Garantiekarte), wenn Sie alles geprüft ha- ben und den Fehler nicht beseitigen können. WARNUNG! ▶ Schalten Sie vor jeder Wartung das Gerät aus und ziehen Sie den Netzstecker. ▶ Elektrogeräte dürfen nur durch Elektrofachkräfte repariert werden, da durch unsach- gemäße Reparaturen erhebliche Folgeschäden entstehen können. ▶ Wenn das Netzkabel beschädigt ist, muss es durch den Kundendienst (siehe Garantiekarte) ersetzt werden, um eine Gefahr auszuschließen.. Problem Mögliche Ursachen Lösungen Der Kompressor läuft nicht.

• Der Netzstecker ist nicht mit der Steckdose verbunden.

• Verbindung herstellen.

• Das ist bei einem automatisch ab- tauenden Gerät normal. Das Gerät springt häug an oder läuft zu lange.

• Die Innen- oder Außentemperatur ist zu hoch.

• Das Gerät war über einen län- geren Zeitraum ausgeschaltet.

• Eine Gerätetür ist nicht richtig geschlossen.

• Die Tür wurde zu häug oder zu lange geönet.

• Die Temperatur für das Gefrierabteil ist zu niedrig eingestellt.

• Die Dichtung der Tür ist ver- schmutzt, abgenutzt, gerissen oder verrutscht.

• Die erforderliche Luftzirkulation ist nicht gewährleistet.

• In diesem Fall ist es normal, dass das Gerät länger läuft.

• In der Regel dauert es 8 bis 12 Stunden, bis das Gerät seine Betriebstemperatur erreicht hat.

• Tür schließen. Darauf achten, dass das Gerät auf einem ebe- nen Untergrund steht und kei- ne Nahrungsmittel oder Behäl- ter an die Tür stoßen.

• Tür so wenig wie möglich önen.

• Die Temperatur auf einen höheren Wert einstellen, bis eine zufriedenstellende Gefriertemperatur erreicht ist. Die Gefriertemperatur hat sich nach 24 Stunden stabilisiert.

• Dichtung reinigen und ggf. vom Kundendienst ersetzen lassen.

• Eine ausreichende Belüftung sicherstellen. Der Innenraum des Kühlabteils ist verschmutzt und/ oder riecht unan- genehm.

• Der Innenraum des Gerätes muss gereinigt werden.

• Im Kühlabteil werden streng rie- chende Lebensmittel gelagert.

• Den Innenraum des Gerätes reinigen.

• Lebensmittel stets gut ver- packt einlagern. Problem Mögliche Ursachen Lösungen Im Gerät wird es nicht kalt genug

• Der Temperaturregler ist auf „schwach“ eingestellt.

• Es wurde zu warmes Gut eingela- gert.

• Es wurde zu viel auf einmal einge- lagert.

• Die Waren liegen zu dicht anein- ander.

• Die Tür ist nicht richtig geschlos- sen.

• Die Tür wurde zu häug oder zu lange geönet.

• Temperatur neu einstellen

• Gut erst abkühlen lassen.

• Stets kleinere Mengen einla- gern.

• Zwischen den einzelnen Pro- dukten einen Luftspalt lassen, sodass die abgekühlte Luft zir- kulieren kann.

• Tür so wenig wie möglich ö- nen. Im Gerät ist es zu kalt

• Die Temperatur ist auf einen zu niedrigen Wert eingestellt.

• Die Power Freeze/Power Cool Funktion ist aktiviert und läuft zu lange.

• Temperatur neu einstellen

• Power Freeze/Power Cool Funktion ausschalten.

m Kühlabteil hat sich Feuchtigkeit gebildet

• Das Gerät bendet sich in einer zu warmen und zu feuchten Umge- bung.

• Die Tür ist nicht richtig geschlos- sen.

• Die Tür wurde zu häug oder zu lange geönet.

• Eingestellte Behältnisse wurden oen gelassen.

• Temperatur mittels Tempe- raturregler leicht erhöhen.

• Tür so wenig wie möglich ö- nen.

• Warme Speisen stets auf Raumtemperatur abkühlen und Nahrungsmittel und Flüssigkei- ten abdecken. Feuchtigkeit sam- melt sich auf den Außenächen des Gerätes oder zwi- schen den Abteilen.

• Die Luftfeuchtigkeit ist zu hoch.

• Die Tür ist nicht richtig geschlos- sen..

• Das ist bei feuchtem Klima nor- mal und ändert sich mit abneh- mender Luftfeuchtigkeit.

• Darauf achten, dass die Tür richtig geschlossen ist. Starke Eis- und Reifbildung im Gefrierabteil

• Es wurden nicht ausreichend ver- packte Waren eingelagert.

• Die Tür wurde oen gelassen.

• Die Tür wurde zu häug oder zu lange geönet.

• Die Dichtung ist defekt.

• Etwas im Innenraum verhindert, dass die Tür richtig schließt.

• Waren stets gut verpackt ein- lagern .

• Tür so wenig wie möglich ö- nen.

• Dichtung reinigen und ggf. er- setzen.

• Sicherstellen, dass weder Ware, deren Verpackung oder Geräteteile das Schließen der Tür behindern.

25Fehlerbehebung DE DE Installation Problem Mögliche Ursachen LösungenDas Gerät gibt ungewöhnliche Ge-räusche von sich.• Das Gerät steht nicht auf ebenem Untergrund. • Das Gerät stößt an einen Gegen-stand.• Das Gerät so ausrichten, dass es gerade steht.• Um das Gerät stehende Ge-genstände entfernen.Ein leises Geräusch wie von ießendem Wasser ist zu hören.• ´- • Dies ist normal.Es ertönt ein Alarmton• Die Kühlabteiltür steht oen. • Die Kühlabteiltür schließen.Ein leises Brummen ist zu hören.• Das Konsenswasser-Schutzsys-tem läuft.• Das System verhindert die Bil-dung von Kondenswasser und erzeugt dieses GeräuschDie Innenbeleuch-tung und/oder das Kühlsystem funkti-onieren nicht• Der Netzstecker ist nicht mit der Steckdose verbunden. • Die Stromversorgung ist nicht intakt.

• Die LED-Lampe ist defekt.• Verbindung herstellen. • Stromversorgung überprüfen. Bei jeglichem Defekt ist ein Elektrofachmann zu verstän-digen!• LED Lampe durch Kunden-dienst austauschen. Auspacken ▶ Gerät aus der Verpackung entnehmen. ▶ Alle Verpackungsmaterialen sowie die transparente Schutzfolie am Gehäuse ent- fernen. WARNUNG! ▶ Das Gerät ist schwer. Nehmen Sie eine zweite Personen zu Hilfe. ▶ Bewahren Sie alle Verpackungsmaterialen für Kinder unzugänglich auf und entsor- gen Sie die Verpackung auf umweltfreundliche Weise. Umgebungsbedingungen Die Zimmertemperatur muss zwischen 10 °C und 43 °C liegen, da sie die Temperatur im Gerät und dessen Energieverbrauch beeinussen kann. Das Gerät nicht ungedämmt in der Nähe anderer Wärme abgebender Geräte (Herde, Heizkörper etc.) aufstellen. Gesamtraumbedarf Erforderlicher Gesamtraumbedarf bei geöneter Tür: Gerätebreite: 161 cm Gerätetiefe: 112 cm 112 cm161 cm10 cm Lüftungsquerschnitte Um aus Sicherheitsgründen eine ausreichende Be- lüftung des Gerätes zu erzielen, müssen die Angaben des erforderlichen Lüftungsquerschnittes eingehalten werden. 50mm Gerät ausrichten Gerät auf ebenen harten Boden aufstellen.

1. Das Gerät leicht nach hinten kippen.

2. Die Füße auf die gewünschte Höhe einstellen.

Darauf achten, dass der Abstand zur Wand mindes- tens 5 cm beträgt. max 45°1. 2.

Stromausfall Bei einem Stromausfall bleiben die Nahrungsmittel etwa 5 Stunden lang sicher gekühlt. Bei einem länger andauernden Stromausfall, insbesondere im Sommer sind folgende Hinwei- se zu befolgen: ▶ Tür so wenig wie möglich önen. ▶ Während des Stromausfalls keine weiteren Lebensmittel in das Gerät geben. ▶ Wenn der Stromausfall angekündigt wird und mehr als 5 Stunden andauert, etwas Eis zubereiten und in einem Behälter auf die oberste Ablage des Kühlabteils stellen. ▶ Eine Überprüfung des Lagergutes unmittelbar nach der Unterbrechung ist erforder- lich. ▶ Da die Temperatur im Gerät bei einem Stromausfall oder sonstigen Störung an- steigt, verkürzt sich die Lagerzeit der Lebensmittel und verringert sich deren Quali- tät. Gegebenenfalls ist Angetautes zu verarbeiten (kochen, braten) und in gegartem Zustand wieder einzufrieren. Speicherfunktion bei Stromausfall Nach Wiederherstellung des Stromanschlusses läuft das Gerät mit den Einstellungen wei- ter, die vor dem Stromausfall festgelegt waren.Installation DE DE Installation Feinjustierung der Türen Wenn nach der Nivellierung der Gerätefüße weiterhin ein Höhenversatz zwischen beiden Gerätetüren besteht kann dieser durch Drehen des Bolzens im Schar-nier auf der rechten Unterkante der Kühlabteiltür mit einem Schraubenschlüssel verringert werden. ▶ Zum Absenken den Bolzen im Uhrzeigersinn dre- hen. ▶ Zum Anheben den Bolzen gegen den Uhrzeiger- sinn drehen Wartezeit Zur wartungsfreien Dauerschmierung bendet sich in der Kapsel des Kompressors Öl. Durch Schräglage beim Transport kann dieses Öl in das geschlossene Rohrsystem gelangen. Mit dem Einschalten des Ge-rätes muss mindestens 2 Stunden gewartet werden, damit das Öl wieder zurück in die Kapsel läuft. 2 h 3. Die Standfestigkeit kann durch wechselseitiges Anstoßen über die Diagonalen überprüft wer-den. Das leichte Schwanken soll in beiden Rich-tungen gleich sein. Ist dies nicht der Fall, kann sich das Gehäuse verziehen; eventuelle undichte Türdichtungen sind die Folge. Eine geringe Nei-gung nach hinten erleichtert das Schließen der Tür(en).

WARNUNG! Drehen Sie den Scharnierbolzen nicht zu weit heraus, sodass er aus seiner sicheren Po-sition gelangen könnte. (Zulässiger Bereich für die Höheneinstellung: 3 mm) WARNUNG! Um Gefahren zu vermeiden lassen Sie ein beschädigtes Netzkabel durch den Kunden-dienst ersetzen (siehe Garantiekarte). Elektrischer Anschluss Vor jedem Anschluss prüfen ob ▶ die Stromversorgung dem Typenschild entspricht. ▶ die Anschlussdose geerdet und keine Mehrfachdose oder Verlängerung ist. ▶ Stecker und Dose sich exakt entsprechen.Gerätestecker an eine vorschriftmäßig installierte Haushaltssteckdose anschließen.

29Installation DE DE Technische Daten Entfernen und Einsetzen der Türen Im Falle des Ein- und Ausbaues der Gerätetüren sind die nachfolgenden Anweisungen zu beachten.door removal and installation instructions below.

1. Die Schrauben der Scharnierabdeckung lösen

und Abdeckung abnehmen. Verbindungskabel trennen. .

2. Die Schrauben, mit denen das obere Scharnier in

seiner Position gehalten wird lösen und das Schar- nier entfernen.

3. Die Tür des Gefrierabteils anheben und abneh-

WARNUNG! ▶ Schalten Sie vor jedem Eingri das Gerät aus und ziehen Sie den Netzstecker. ▶ Das Gerät ist schwer. Nehmen Sie eine zweite Personen zu Hilfe. ▶ Neigen Sie das Gerät nicht mehr als 45° und platzieren Sie es nicht horizontal auf dem Boden.

4. Zum Montieren der Türen die obigen Schrit-

te in umgekehrter Reihenfolge ausführen. Da- bei sicherstellen, dass das Erdungskabel mit der Schraube xiert ist. Produktdatenblatt gemäß Verordnung EU 1060/2010 Marke Haier Modellkennung HRF-521D*6 Kategorie Kühl-Gefrierkombination Energieezienzklasse

Energieverbrauch (kWh/Jahr)

Nutzinhalt Kühlen (L) 341 Nutzinhalt Gefrieren (L) **** 177 Stern-Einstufung Auslegungstemperaur „sonstige Fächer“ > 14°C Nicht anwendbar Frostfrei System

Lagerzeit bei Störung (h)

Gefriervermögen (kg/24h)

Klimaklasse Dieses Gerät ist für den Betrieb bei einer Umge- bungstemperatur zwischen 10 °C und 43°C bestimmt SN-N-ST-T Luftschallemissionen (db(A) re 1pW)

Gerätetyp Standgerät

Auf der Grundlage von Ergebnissen der Normprüfung über 24 Stunden. Der tatsächliche Verbrauch hängt von der Nutzung und vom Standort des Geräts ab. Zusätzliche technische Daten

Spannung / Frequenz 220-240V ~/ 50Hz Eingangsleistung (W)

Kundendienst Wir empfehlen Ihnen unseren Haier Kundendienst und die Verwendung von Original Er- satzteilen. Sollte eine Störung an Ihrem Gerät auftreten, überprüfen Sie bitte zuerst die Hinweise im Kapitel FEHLERBEHEBUNG. Wenn Sie dort keine Lösung nden, kontaktieren Sie bitte ▶ Ihren Händler vor Ort oder ▶ unsere Europäische Service-Hotline (siehe unten gelistete Telefonnummern) oder ▶ unseren Kundenservice im Internet unter www.haier.com Hier können Sie eine Reparaturanfrage stellen und außerdem die Garantiebedingungen nden. Wenn Sie unseren Kundendienst kontaktieren, halten Sie bitte folgende Gerätedaten be- reit: Diese Informationen nden Sie auf dem Typenschild

Model _____________ Serial No. _____________ Im Garantiefall ziehen Sie bitte auch die Informationen auf der Garantiekarte zu Rate. Europäische Service Hotline Land* Telefonnummer Kosten Haier Italien (IT)

Haier Deutschland (DE)

• max 42 Ct/Min Mobilfunk Haier Österreich (AT)

• max 20 Ct/Min alle anderen Haier Großbritannien (UK)

Haier Frankreich (FR)

• Die Telefonnummern von weiteren Ländern nden Sie im Internet unter www.haier.com Haier Deutschland GmbH Hewlett-Packard-Str. 4 61352 Bad Homburg
