Produkttyp	Kühl-Gefrierkombination
Modell	HBM-446W
Marke	Haier
Netzspannung	220–240 V / 50 Hz oder 230 V / 60 Hz
Kältemittel	R600a (Isobutan)
Kühlraum	Automatisches Abtauen
Gefrierraum	Manuelles Abtauen
Temperaturregelung	Drehregler im Kühlraum (0–7)
Innenbeleuchtung	LED-Licht
Türanschlagwechsel	Möglich
Abstand zur Wand (hinten)	Mindestens 100 mm
Seitlicher Abstand	Mindestens 100 mm
Abstand zur Decke	Mindestens 200 mm
Maximale Gefriermenge	Siehe Typenschild
Gewicht	Ca. 55 kg (Schätzung)
Abmessungen (H x B x T)	Ca. 175 x 60 x 65 cm (Schätzung)
Energieeffizienzklasse	Siehe Typenschild
Reinigung	Vor Reinigung Netzstecker ziehen; keine scharfen Gegenstände verwenden
Sicherheit	Kinder nicht unbeaufsichtigt; keine brennbaren Stoffe lagern
Reparatur	Nur durch autorisiertes Fachpersonal; Originalersatzteile
Entsorgung	WEEE-konform; Kältemittelkreislauf nicht beschädigen

Häufig gestellte Fragen - HBM-446W HAIER

Wie stelle ich die Temperatur am Kühlschrank ein?

Der Temperaturregler befindet sich oben rechts im Kühlraum. Drehen Sie ihn auf eine Stufe zwischen 1 und 7. Stufe 0 schaltet den Kompressor aus.
Empfehlung: Bei normaler Umgebungstemperatur (20–25 °C) Stufe 3–4 wählen.

Warum bildet sich Eis an der Rückwand des Kühlraums?

Wenn die Raumtemperatur sehr hoch ist oder die Tür häufig geöffnet wird, kann sich an der Rückwand eine Eisschicht bilden. Wählen Sie dann eine niedrigere Einstellung (Stufe 1–2). Das Abtauen erfolgt automatisch.

Wie taut man den Gefrierraum ab?

Stellen Sie den Temperaturregler auf 0 und lassen Sie die Tür offen. Entfernen Sie das Tauwasser mit einem weichen Tuch. Sie können einen Topf mit heißem Wasser (ca. 50 °C) in den Gefrierraum stellen, um den Vorgang zu beschleunigen. Verwenden Sie keine mechanischen Hilfsmittel.

Was tun, wenn der Kühlschrank nicht kühlt?

Prüfen Sie, ob das Gerät eingeschaltet ist, der Netzstecker fest sitzt und die Sicherung eingeschaltet ist. Bei weiterhin fehlender Kühlung wenden Sie sich an den Kundendienst.

Darf ich kohlensäurehaltige Getränke einfrieren?

Nein, das Einfrieren kohlensäurehaltiger Getränke ist nicht erlaubt, da die Flaschen platzen könnten. Lagern Sie diese nur im Kühlraum.

Wie wechsle ich den Türanschlag?

Der Wechsel ist möglich. Neigen Sie das Gerät auf 45°, entfernen Sie die Scharniere und montieren Sie diese auf der linken Seite. Eine detaillierte Anleitung finden Sie in der Bedienungsanleitung.

Warum ist die Seitenwand des Kühlschranks warm?

Bei Inbetriebnahme oder bei warmem Wetter erwärmt sich die Seitenwand durch die Wärmeableitung. Das ist normal und kein Mangel.

Kann ich die Lampe selbst austauschen?

Das Gerät ist mit einer LED-Lampe ausgestattet. Wenden Sie sich bei einem Defekt an den Kundendienst, da der Austausch von einer autorisierten Fachkraft durchgeführt werden muss.

Wie reinige ich den Kühlschrank richtig?

Schalten Sie das Gerät aus und ziehen Sie den Netzstecker. Verwenden Sie ein weiches Tuch mit lauwarmem Spülwasser. Keine scheuernden oder scharfen Gegenstände benutzen. Achten Sie auf die Tauwasserrinne.

Was bedeutet die Kennzeichnung WEEE?

Das Symbol weist darauf hin, dass das Gerät nicht über den Hausmüll entsorgt werden darf. Es muss an einer Sammelstelle für Elektro- und Elektronik-Altgeräte abgegeben werden, um die Umwelt zu schonen.

BEDIENUNGSANLEITUNG HBM-446W HAIER

Dieses Gerät ist ausschließlich für den privaten Haushalt bestimmt.

Lesen Sie bitte sorgfältig diese Gebrauchsanweisung. Nur so können Sie ihr Gerät richtig bedienen: Gerätebeschreibung und Hinweise zum Lagern und Einfrieren von Lebensmitteln Bewahren Sie die Gebrauchsanweisung

VOR DEM ERSTGEBRAUCH

1. Verpackung

Alle Verpackungsmaterialien sind zu 100 % wiederverwertbar und tragen das entsprechende Umweltzeichen. Die aktuellen Entsorgungswege Ihrer Gemeindeverwaltung sind einzuhalten. Verpackungsmaterialien (Kunststoffbeutel, Styroporteile etc.) von Kindern fernhalten, da sie eine potenzielle Gefahrenquelle darstellen.

2. Verschrottung/Entsorgung

Richtlinie 2012/19/EU

Das Gerät wurde unter Verwendung von wiederverwertbarem Material hergestellt. Dieses Gerät ist entsprechend der europäischen Richtlinie 2002/96/EG über Elektro- und Elektronik-Altgeräte (waste electrical and electronic equipment – WEEE) gekennzeichnet. Durch die fachgerechte Entsorgung tragen Sie zur Schonung der Umwelt und zum Gesundheitsschutz bei.

Das auf dem Gerät angebrachte und in den Begleitdokumenten ausgewiesene Umweltzeichen weist darauf hin, dass dieses Gerät nicht über den Hausmüll entsorgt werden darf, sondern einer Sammelstelle zur Wiederverwertung von elektrischen und elektronischen Geräten zuzuführen ist. Bei der Entsorgung Gerät unbrauchbar machen: Anschlusskabel durchtrennen, Türen und Einlegeböden entfernen, damit spielende Kinder sich nicht einsperren. Gerät gemäß den geltenden Bestimmungen entsorgen und einer ausgewiesenen Sammelstelle zuführen. Aufgrund des Gefahrenpotenzials für Kinder darf das Gerät auch nicht über kürzere Zeit unbeaufsichtigt abgestellt werden. Weitere Informationen über Aufbereitung, Wiedergewinnung und Wiederverwertung des Geräts erhalten Sie bei Ihrer Gemeindeverwaltung, dem Sammeldienst für Haushaltsabfälle oder Ihrem Fachhändler.

Nach dem Auspacken prüfen Sie das Gerät bitte auf Beschädigungen, und achten Sie darauf, dass die Tür richtig schließt. Schäden sind dem Händler innerhalb von 24 Stunden nach Lieferung des Geräts mitzuteilen.

1. Zur vollen Funktionsfähigkeit des Kältemittelkreislaufs das Gerät erst nach einer Wartezeit von mindestens zwei Stunden einschalten.
2. Aufbau und Anschluss Ihres Gerätes sollten von einem autorisierten Techniker gemäß den Herstellerhinweisen sowie den örtlich geltenden Sicherheitsbestimmungen durchgeführt werden.
3. Innenraum vor dem Gebrauch reinigen.

Hinweis:

Dieses Gerät enthält kein FCKW (Kältemittelkreislauf mit R134a) bzw. kein HFC (Kältemittelkreislauf mit R600a), siehe Typenschild im Innenraum. Geräte mit Isobutan (R600a): Isobutan ist ein umweltfreundliches aber brennbares Kältemittel. Achten Sie darauf, dass die Rohre des Kältemittelkreislaufs nicht beschädigt werden.

Konformitätserklärung

Das Gerät eignet sich zum Kühlen und Gefrieren von Lebensmitteln und wurde gemäß der europäischen Richtlinie Nr. 1935/2004/EG hergestellt.

CE

Konstruktion, Fertigung und Vertrieb dieses Produkts entsprechen - den Sicherheitsbestimmungen der Niederspannungsrichtlinie 2006/95/EG, - den Schutzbestimmungen der EMV-Richtlinie 2004/108/EG

Die elektrische Sicherheit des Geräts ist nur gewährleistet, wenn der Anschluss an ein funktionsfähiges und zugelassenes Erdungssystem erfolgt.

WICHTIGE SICHERHEITSHINWEISE

Folgende Hinweise dienen Ihrer Sicherheit. Vor Aufbau oder Gebrauch sollten Sie sämtliche Hinweise gut verstanden haben. Ihre Sicherheit hat oberste Priorität.

Bei Unklarheiten im Zusammenhang mit diesen Hinweisen setzen Sie sich bitte mit der Kundendienstabteilung in Verbindung.

Aufbau

• Das Gerät ist schwer. Vorsicht beim Verrücken.
- Spezifikationsänderungen oder Umbauversuche stellen eine Gefährdung dar.
- Es ist darauf zu achten, dass das Gerät nicht auf dem Netzkabel steht. Ist das Netzkabel beschädigt, muss es zur Abwendung von Gefahren vom Hersteller, dem Kundendienstvertreter oder ähnlich qualifizierten Personen ersetzt werden.
- Der elektrische Anschluss dieses Geräts ist von einem Elektriker oder einer qualifizierten Fachkraft vorzunehmen.
- Wärmeführende Teile nicht freilegen. Das Gerät ist möglichst nahe an einer Wand zu platzieren, dabei ist jedoch der für die Belüftung erforderliche Abstand gemäß den Aufstellungshinweisen einzuhalten.
- Damit sich das Kältemittel absetzen kann, das Gerät erst nach einer Wartezeit von 2 Stunden einschalten.

ACHTUNG! Belüftungsöffnung in der Gerätewand oder im Einbaugehäuse nicht verdecken.

Sicherheit von Kindern

• Das Gerät ist zum Gebrauch durch Kinder oder gebrechliche Personen nicht geeignet, es sei denn, diese stehen unter der Aufsicht eines Verantwortlichen, der für den sicheren Umgang sorgt.
• Das Gerät ist kein Spielzeug für Kinder! Kinder beaufsichtigen.

Hinweise zum Gebrauch

• Dieses Gerät ist nur für die Verwendung im Haushalt, d. h. zum Kühlen und Gefrieren von Lebensmitteln bestimmt.
• Gefriergut nach dem Auftauen nicht wieder einfrieren.
• Keine kohlensäurehaltigen Getränke einfrieren.
• Gefrierverbrennung durch sehr tiefe Temperatur. Eis nicht sofort vom Gefrierraum in den Mund nehmen.
• Gefriergut nur mit trockenen Händen entnehmen. Verletzungsgefahr durch Gefrierverbrennung.

Instandhaltung und Reinigung

- Vor dem Reinigen oder sonstigen Instandhaltungsarbeiten Gerät ausschalten und Netzstecker ziehen.

- Zum Entfernen von Reif oder Eis kein Messer oder spitze Gegenstände verwenden. Siehe Hinweise zum Abtauen.

ACHTUNG! Zum Beschleunigen des Abtauvorgangs keine mechanischen Gegenstände oder sonstigen Hilfsmittel verwenden, es sei denn, diese werden vom Hersteller ausdrücklich empfohlen.

ACHTUNG! Innerhalb des Kühl- oder Gefrierraums keine Elektrogeräte verwenden, es sei denn, es besteht eine entsprechende Empfehlung.

ACHTUNG! Kältemittelkreislauf nicht beschädigen.

Wartung

Wartungsarbeiten sind von einer autorisierten Fachkraft vorzunehmen. Es sind nur Original-Ersatzteile zu verwenden.

- Gerät niemals selbst reparieren. Reparaturen durch unerfahrene Personen können zu Verletzungen oder schweren Funktionsstörungen führen. Setzen Sie sich mit Ihrem örtlichen Kundendienst in Verbindung.

Gerät stilllegen

• Vor der Entsorgung eines Altgerätes das Gerät ausschalten und Netzstecker ziehen. Anschlusskabel durchtrennen und unbrauchbar machen.
• Die Tür darf nicht klemmen, auch wenn sie von innen geöffnet werden kann. Tür am besten entfernen.

ALTGERÄTE KÖNNEN FÜR SPIELENDE KINDER TÖDLICH SEIN

VORSICHT! Bei der Entsorgung des Gerätes ist die WEEE-Richtlinie zu beachten (siehe unten). Ihr Gerät enthält das brennbare Kältemittel R600a in der Isolierung

Vor der Inbetriebnahme

die Gebrauchsanweisung

aufmerksam durchlesen

und für spätere Fälle aufbewahren.

Belüftung

Für ungehinderte Wärmeableitung, hohe Kühlleistung und niedrigen Energieverbrauch ist auf gute Luftzirkulation um das Gerät zu achten. Deshalb ist um das Gerät herum ausreichend Abstand zu halten. Der Abstand zwischen Wand und Rückseite des Geräts beträgt mindestens 100 mm. Der seitliche Abstand beträgt jeweils ebenfalls 100 mm, der Abstand zur Decke mindestens 200 mm. Die Türen sollten im Winkel von 160° geöffnet werden können.

Netzanschluss

Das Gerät an 220-240 V/50 Hz bzw. 230 V/60 Hz Wechselstrom anschließen. Ist die Spannungsfluktuation im Verbraucher so hoch, dass der oben genannte Bereich überschritten wird, so ist aus Sicherheitsgründen ein automatischer Spannungsregler für Wechselstrom zu verwenden. Das Gerät ist an eine spezielle Steckdose anzuschließen, die für andere Elektrogeräte gängigen Steckdosen sind unzulässig. Der Stecker ist auf die Steckdose mit Erdleiter abzustimmen.

Netzanschlusskabel

Das Kabel sollte für den Betrieb weder verlängert noch aufgewickelt werden. Außerdem ist des unzulässig, das Kabel in der Nähe des Kompressors auf der Rückseite des Kühlgeräts zu führen, da die Oberflächentemperatur während des Betriebs relativ hoch ist. Ein Kontakt kann die Isolierung außer Kraft setzen oder zum Kriechverlust führen.

Schutz vor Feuchtigkeit

Das Gerät an einem trockenen Ort aufstellen, Feuchtigkeit verursacht ein Rosten der Metallteile. Das Gerät nicht direkt mit Wasser besprühen, dies führt zu Beeinträchtigungen der Isolierung sowie Kriechverlust.

Schutz vor Wärme

Das Gerät soll nicht direkt in der Sonne oder in der Nähe einer Wärmequelle stehen.

Aufstellort

Der Untergrund muss fest und eben sein.

Das Gerät nicht auf weichem Untergrund wie Schaumstoff etc. aufstellen. Unebenheiten lassen sich über die Justierschrauben ausgleichen. Keine Position mit Echoeffekt wählen.

Gefahr!

Das Gerät sollte nicht in der Nähe von flüchtigen oder brennbaren Stoffen wie Gas, Benzin, Alkohol, Lacken oder Bananenöl stehen. Diese dürfen nicht im Kühlschrank gelagert werden.

Verrücken

Zum Befestigen oder Verrücken kann das Gerät nicht in die Horizontale gebracht oder um mehr als 45° nach unten geneigt werden.

3. Vorsichtsmaßnahmen

• Das in den Lebensmitteln enthaltene Wasser oder die durch Öffnen der Tür ins Innere des Geräts gelangte Umgebungsluftfeuchtigkeit kann eine Eisschicht bilden. Dicke Eisschichten beeinträchtigen die Kühlleistung. Deshalb sollte das Gerät abgetaut werden, sobald die Eisschicht dicker als 2 mm ist.
• Das Abtauen des Gefrierraumes erfolgt manuell. Vor dem Abtauen Gefriergutschalen mit den Lebensmitteln an einem kühlen Ort lagern. Temperaturregler auf „0“ stellen (Kompressor außer Betrieb) und Tür offen lassen, bis die Eisablagerungen auf dem Gefrierraumboden abgetaut sind, Tauwasser mit einem weichen Tuch aufwischen. Zum Beschleunigen des Abtauvorgangs einen Topf mit heißem Wasser (ca. 50°C) in den Gefrierraum stellen. Nach dem Abtauen Temperaturregler wieder auf die ursprüngliche Position zurückstellen.
• Den Gefrierraum nicht direkt mit heißem Wasser oder elektrischen Haartrocknern abtauen. Dies kann zur Deformierung der Innenverkleidung führen.
• Zum Entfernen von Reif oder Eis sowie zum Lösen von in den Behältern festgefrorenem Gefriergut dürfen keine spitzen Gegenstände verwendet werden, da dies zu Schäden der Innenverkleidung oder der Oberfläche des Verdunsters führen kann.
• Der Austausch einer schadhaften Netzanschlussleitung darf nur durch eine vom Hersteller autorisierte Reparaturwerkstatt erfolgen, da hierfür Spezialwerkzeug erforderlich ist.

4. Pflege und Störungsbehebung

Glühlampen austauschen

T und das Produkt wird mit LED-Licht ausgestattet ist, bitte den Kundendienst wenden Inkas EOF austauschen

5. Störungsbehebung

1. DER KÜHLSCHRANK HAT KEINE KÜHLLEISTUNG

Gerät ist ausgeschaltet, Stromausfall.

Der Netzstecker sitzt nicht fest. Die Sicherung ist ausgeschaltet.

2. DER KÜHLSCHRANK HAT EINE ZU HOHE KÜHLLEISTUNG

Der Temperaturregler ist zu hoch eingestellt.

Werden Lebensmittel mit hohem Feuchtigkeitsgehalt in der kältesten Zone aufbewahrt, können sie leicht gefrieren. Dies stellt keinen Mangel dar.

3. DER KÜHLSCHRANK HAT EINE ZU GERINGE KÜHLLEISTUNG

Die Lebensmittel stehen zu dicht beieinander, dies verhindert die Zirkulation der Kaltluft. Warme Speisen und Getränke erst abkühlen lassen und Kühlschrank nicht überladen. Die Tür schließt nicht richtig.

Die Türdichtungen sind beschädigt.

Der Kühlschrank wird nicht belüftet.

Der Abstand zwischen dem Kühlschrank und den seitlich und oben angrenzenden Flächen ist zu gering.

Die Temperatur ist nicht richtig eingestellt.

4. DER BODEN DES KÜHLRAUMES IST NASS.

Tauwasserrinne oder Tauwasserablaufrohr sind verstopft. Die Tauwasserschale ist nicht richtig eingesetzt.

5. AN DER AUSSENSEITE DES KÜHLSCHRANKS BILDET SICH KONDENSWASSER

Bei hoher Luftfeuchtigkeit, beispielsweise bedingt durch feuchte Witterung, kann sich an der Außenseite Kondenswasser bilden. Der gleiche Effekt ergibt sich, wenn man eiskaltes Wasser in ein Glas füllt. Jedoch liegt kein Mangel vor. Flächen mit einem trockenen Tuch abreiben.

6. BLUBBERNDE ODER GURGELNDE GERÄUSCHE

Kältemittel fließt durch die Rohre. Dies stellt keinen Mangel dar.

7. DIE SEITENWAND DES KÜHLSCHRANKES ERWÄRMT SICH

Bei Inbetriebnahme sowie in der warmen Jahreszeit bei hohen Außentemperaturen erwärmt sich die Seitenplatte des Schrankteils bei häufigem Öffnen der Tür. Platte in diesem Fall nicht berühren. Es liegt dabei kein Funktionsmangel vor, die Erwärmung ist auf die Wärmeableitung im Inneren des Geräts zurückzuführen.

*Die technischen Daten finden Sie auf dem Typenschild auf der Rückseite des Geräts. *Änderungen vorbehalten.

KÜHL-GEFRIERKOMBINATION

BEDIENBLENDE

Die Temperatureinstellung befindet sich auf der Innenseite des Kühlraums oben rechts. Zur Überprüfung der Funktion ist darauf zu achten, dass der Temperaturregler auf „0“ steht.

AUFTAUEN und GEFRIEREN

Dem Typenschild ist die maximale Menge an Gefriergut zu entnehmen (siehe Abbildung 2). Die Gefrierfunktion ist unabhängig von der Einstellung des Reglers.

(Abbildung 2)

Das Abtauen des Kühlraumes erfolgt automatisch.

Die Tauwasserrinne sollte stets sauber sein. Kühlgut mit Abstand zur Rückwand sowie den Seiten des Kühlraumes lagern.

An der Rückwand des Kühlraums bilden sich während des Betriebs Tauwassertropfen oder Reif.

Wir empfehlen das Abtauen des Gefrierraums, sobald die Reifschicht mehr als 3 mm dick ist.

Hier befindet sich das Typenschild. Im Falle von Rückfragen an unseren Kundendienst bei Störungen sind diese Daten bereitzuhalten.

Wichtig! Ist die Raumtemperatur sehr hoch, so arbeitet das Gerät ununterbrochen, und es bildet sich eine Eisschicht an der Rückwand des Kühlraums. In diesem Fall eine niedrigere Einstellung wählen (1-2).

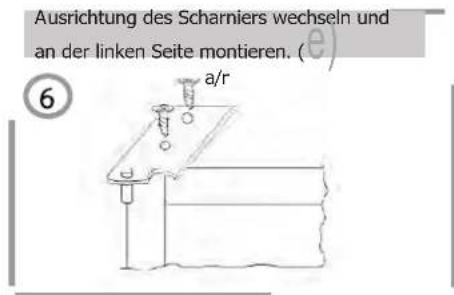

Beim Wechsel des Türanschlags beachten Sie bitte die Hinweise zu den Stopfen und Scharnieren des jeweiligen Gerätetyps.

Der Boden des Geräts muss zugäng lich sein. Dazu das Gerät im Winkel von 45° neigen.

1

Unteres Scharnier entfernen. Hierzu Schrauben, Stopfen und Unterlagscheiben lösen, dann die untere Tür entfernen.

Mittlere Schraube lösen und obere Tür entfernen.
