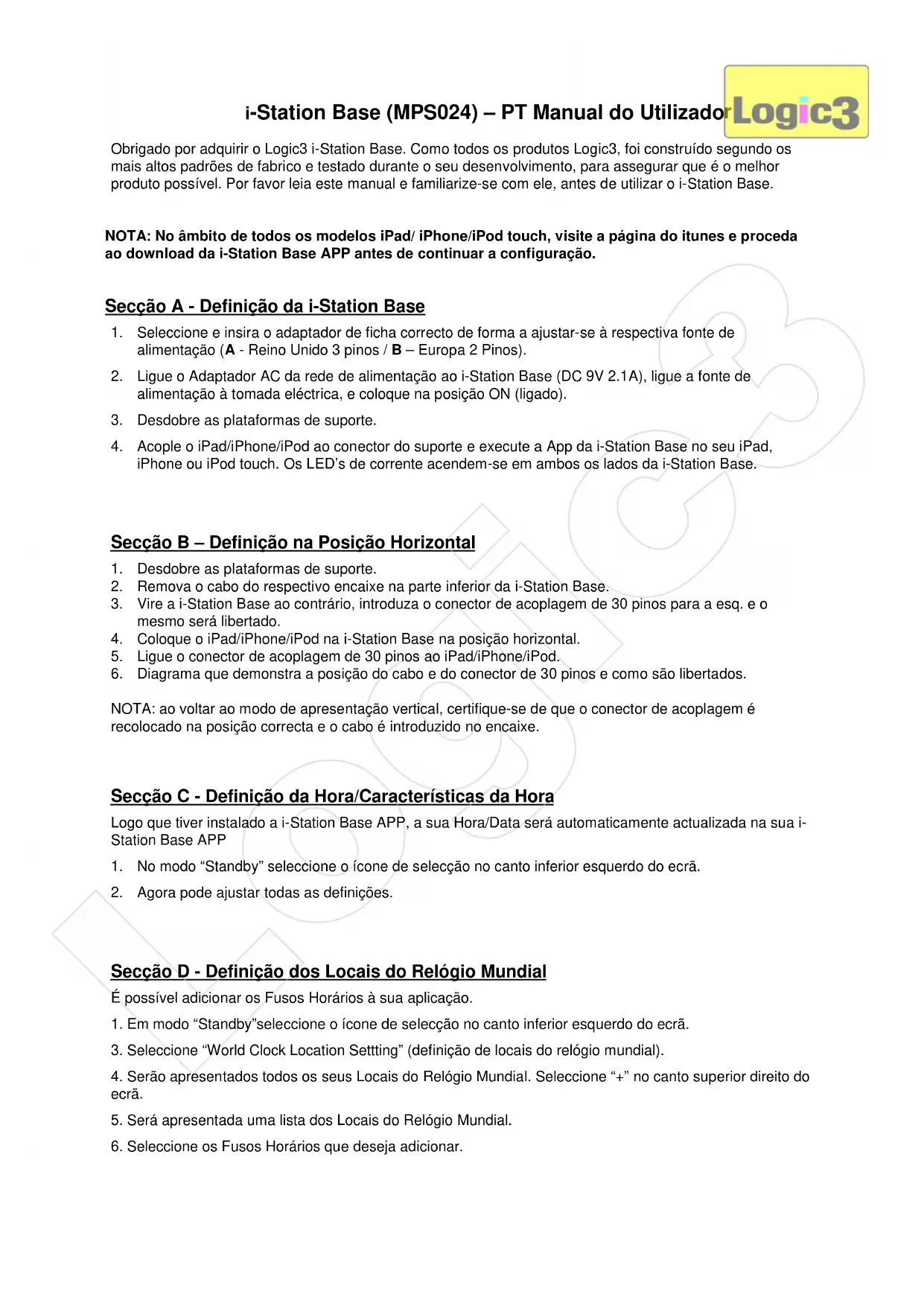

MANUAL DE UTILIZADOR iStation Base Logic3

alimentação (A - Reino Unido 3 pinos / B – Europa 2 Pinos).

2. Ligue o Adaptador AC da rede de alimentação ao i-Station Base (DC 9V 2.1A), ligue a fonte de

alimentação à tomada eléctrica, e coloque na posição ON (ligado).

iPhone ou iPod touch. Os LED’s de corrente acendem-se em ambos os lados da i-Station Base. Secção B – Definição na Posição Horizontal

3. Vire a i-Station Base ao contrário, introduza o conector de acoplagem de 30 pinos para a esq. e o

mesmo será libertado.

4. Coloque o iPad/iPhone/iPod na i-Station Base na posição horizontal.

5. Ligue o conector de acoplagem de 30 pinos ao iPad/iPhone/iPod.

6. Diagrama que demonstra a posição do cabo e do conector de 30 pinos e como são libertados.

NOTA: ao voltar ao modo de apresentação vertical, certifique-se de que o conector de acoplagem é recolocado na posição correcta e o cabo é introduzido no encaixe. Secção C - Definição da Hora/Características da Hora Logo que tiver instalado a i-Station Base APP, a sua Hora/Data será automaticamente actualizada na sua i- Station Base APP

1. No modo “Standby” seleccione o ícone de selecção no canto inferior esquerdo do ecrã.

2. Agora pode ajustar todas as definições.

Secção D - Definição dos Locais do Relógio Mundial É possível adicionar os Fusos Horários à sua aplicação.

1. Em modo “Standby”seleccione o ícone de selecção no canto inferior esquerdo do ecrã.

3. Seleccione “World Clock Location Settting” (definição de locais do relógio mundial).

4. Serão apresentados todos os seus Locais do Relógio Mundial. Seleccione “+” no canto superior direito do

5. Será apresentada uma lista dos Locais do Relógio Mundial.

6. Seleccione os Fusos Horários que deseja adicionar.

Logic3Secção E - Vista geral do separador do iPod A. Tempo de faixa. B. Definições de alarme (atalho) C. Ecrã de Reprodução do iPod (atalho) D. Comandos principais (Voltar/Recuar – Reproduzir/Pausa – Avançar/Saltar – Repetir/Repetir todas - Aleatório E. Barra de volume F. Lista de Reprodução G. Detalhes de Artista/Faixa Secção F - Através da i-Station Base APP For iPhone

1. Em modo “Standby”, faça passar o ecrã para o lado esquerdo até chegar ao separador “Speaker”

2. Seleccione “Playlist” (lista de reprodução).

3. Seleccione as músicas que deseja adicionar à lista de reprodução.

4. Assim que seleccionar as suas músicas, o título deixa de estar seleccionado. Seleccione “Done”

5. Para visualizar a sua lista de reprodução, seleccione “Playlist”.

6. As músicas escolhidas serão armazenadas na sua lista de reprodução.

For iPad Follow the step 1-6 but replace 3b+4b with below 3b. Select the add icon, select your song in the dropdown menu. 4b. Once you have selected the title it will not be highlighted then press done. Secção G - Como apagar músicas da Lista de Reprodução

1. Seleccione “Playlist” (lista de reprodução).

2. Seleccione a música que deseja apagar.

3. Surgirá a palavra “Delete” (apagar) junto da música seleccionada, prima em “Delete”.

4. Ao premir “Delete” (apagar), a música deixa de estar presente na sua “Playlist” (lista de reprodução).

Secção H - Definições Pessoais Secção I - Visualização e utilização de uma Fotografia na i-Station Base APP For iPhone

1. Em modo “Home” (em alerta), faça passar o ecrã para o lado esquerdo até chegar ao separador “Photo”

2. Seleccione o ícone de definições no canto inferior esquerdo do ecrã.

3. Seleccione “Photo Albums Library” (biblioteca de álbuns de fotos).

4. Serão apresentados todos os seus Álbuns de Fotos; seleccione o Álbum desejado.

5. Seleccione uma imagem a partir desse Álbum.

8. A foto será agora apresentada.

For iPad Follow step 1-8 but replace 3b+5b with the below 3b. Select ‘Photo Album Library, in dropdown menu you will select from Albums 5b. Select a picture from album Secção J - Definição de Localização da Previsão Meteorológica A Base APP permite-lhe apresentar a Previsão Meteorológica da área escolhida.

1. Seleccione “Maps” no seu iPad/iPod/iPhone.

2. Seleccione a sua localização actual.

3. Abra a i-Station Base APP e escolha o separador “Weather” (meteorologia).

4. Será apresentada a previsão meteorológica do local onde se encontra actualmente.

Secção K - Alteração das unidades da temperatura

1. Seleccione o ícone de definição no canto inferior esquerdo do ecrã.

2. Seleccione as suas Unidades preferidas e seleccione “Back” (voltar).

3. As unidades meteorológicas serão então alteradas.

Secção L - Definição do Alarme A i-Station Base APP permite-lhe definir múltiplas configurações para o Alarme.

1. Em modo “Home" (em alerta), seleccione o ícone “Alarm” (alarme) ou faça passar o ecrã para o lado

esquerdo até chegar ao separador “Alarm” (alarme).

2. Seleccione “Add” (adicionar).

3. Ajuste a definição do alarme e seleccione “Done” (terminado).

4. O seu alarme será então guardado.

5. Se desejar adicionar outro alarme, repita os passos 2-3.

Secção M - Apagar/Editar um Alarme

1. Em modo “Home" (em alerta), seleccione o ícone “Alarm” (alarme) ou faça passar o ecrã para o lado

esquerdo até chegar ao separador “Alarm” (alarme).

4. Pode então Apagar/Editar as definições do alarme escolhido.

5. Caso tenha acedido ao “Modo Alarme” seleccionando o “ícone de Alarme” na parte inferior direita do

ecrã, poderá sair do “Modo Alarme" quando quiser através do botão "Exit” (sair) localizado na parte inferior direita do ecrã; nenhuma das definições actuais será guardada ao sair. Logic3Secção N - Activar/desactivar o alarme

1. Em modo Home (em alerta) seleccione o ícone “Alarm” (alarme) ou faça passar o ecrã para o lado

esquerdo até chegar ao separador “Alarm” (alarme).´

Secção O - Definição da sua i-Station Base APP para visualizar 2 separadores num só ecrã i-Station Base APP permite-lhe ter um ecrã dividido para que possa visualizar 2 separadores num só ecrã.

1. No separador Home (em alerta) prima duas vezes na parte inferior do ecrã.

2. O ecrã divide-se.

3. Agora, pode ter 2 separadores num só ecrã. Altere os separadores ao fazer passar o ecrã para o lado

direito ou esquerdo na parte superior/inferior do ecrã.

4. Para repor um só separador, prima duas vezes na parte inferior do ecrã.

Secção P - Funções do Controlo Remoto Insira a pilha na parte traseira do Controlo Remoto. AVISO: Certifique-se de que a pilha é inserida de forma correcta. Se a pilha for inserida de forma incorrecta (polaridade invertida), poderá correr o risco de danos pessoais assim como danos ao seu controlo remoto.

4. Retroceder/Anterior 10. Aleatório

5. Baixar Volume 11. Avançar/Próximo

6. Deslocar-se p/ Cima 12 Aumentar Volume.

Secção Q - Modo Aux In O i-Station Base também oferece a possibilidade de permitir que outros dispositivos áudio, como o iPod shuffle, MP3, MiniDisc e Leitores de CD portáteis, sejam ligados para utilização como sistema de colunas.

3. Configure o nível de volume do aparelho escolhido no máximo.

4. A i-Station Base passa automaticamente a modo AUX.

NOTA: Lembre-se de retirar o cabo quando estiver a utiliza o conector da Base móvel do i-Station Base para o iPad/iPhone/iPod, visto que o cabo anula qualquer som provindo da estação móvel. Logic3Resolução de Problemas Lista de Peças Sobresselentes Parte

Código do objecto Nome do Objecto Preço 1 YAD024B ADAPTADOR AC (UK 3PIN PLUG) Para informações sobre os preços, visite o nosso website

www.logic3.com 2 YAD024E ADAPTADOR AC (EURO 2PIN PLUG) 3 YAD024U ADAPTADOR AC (USA PLUG) 4 YRM024K CONTROLO REMOTO (PRETO) 5 YCB000K CABO LINE IN (PRETO) Para informações sobre os Lista de Peças/Preços, visite o nosso website www.logic3.com Se tiver algum problema de configuração com a i-Station Base (MPS024), Por favor contacte a nossa Linha de Assistência Técnica: [phone] – Aplicam-se preços de chamada nacional/internacional, ou envie-nos um E-mail para [e-mail] – No nosso website estão disponíveis partes sobresselentes para alguns modelos em www.logic3.com i-Station Base (MPS024) – NL gebruikershandleiding Hartelijk dank voor de aankoop van de Logic3 i-Station Base. Zoals bij alle Logic3 producten is dit product volgens de hoogste kwaBaseits- en fabrieksnormen ontworpen en getest om u het best mogelijke product te kunnen bieden. Lees deze handleiding aandachtig door voordat u de i-Station Base in gebruik neemt. N.B.: ga voor alle iPad/iPhone/iPod-touchmodellen naar itunes en download de i-Station Base APP voordat u met de montage verder gaat. Problema O que devo fazer? Sem Som Verifique o estado de reprodução do iPad/iPhone/iPod Tente actualizar o software do seu iPhone/iPod utilizando o último iTunes. Certifique-se de que o cabo não está ligado à parte traseira do i-Station Base Verifique se a função MUTE (silêncio) não está ligada, premindo a opção MUTE no controlo remoto O Controlo Remoto não está a funcionar Substitua a Pilha Assegure-se de que a Pilha está inserida correctamente (Polaridade) Certifique-se de que o controlo remoto se encontra dentro do raio de funcionamento de 6 metros de distância do i-Station Base Logic3Onderdeel A - Montage van i-Station Base

2. Seleccione “Playlist” (lista de reprodução).

3. Seleccione as músicas que deseja adicionar à lista de reprodução.

4. Assim que seleccionar as suas músicas, o título deixa de estar seleccionado - Seleccione “Done”

6. As músicas escolhidas serão armazenadas na sua lista de reprodução.

For iPad Follow the step 1-6 but replace 3b+4b with below 3b. Select the add icon, select your song in the dropdown menu. 4b. Once you have selected the title it will not be highlighted then press done. Onderdeel G - Songs van de Playlist verwijderen

1. Seleccione “Playlist” (lista de reprodução).

2. Seleccione a música que deseja apagar.

3. Surgirá a palavra “Delete” (apagar) junto da música seleccionada, prima em “Delete”.

4. Ao premir “Delete” (apagar), a música deixa de estar presente na sua “Playlist” (lista de reprodução).
