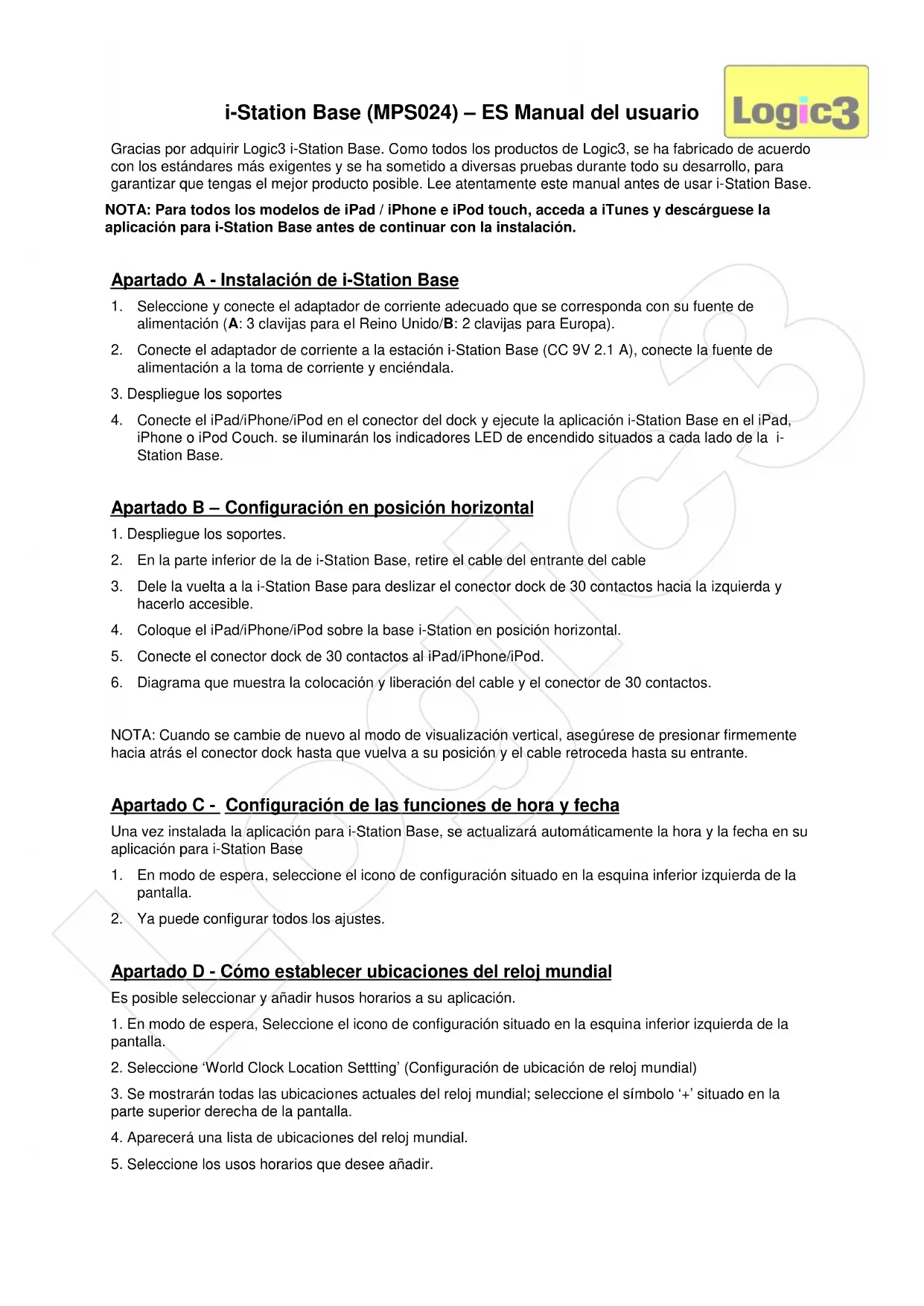

MANUAL DE USUARIO iStation Base Logic3

1. Seleccione y conecte el adaptador de corriente adecuado que se corresponda con su fuente de

alimentación (A: 3 clavijas para el Reino Unido/B: 2 clavijas para Europa).

2. Conecte el adaptador de corriente a la estación i-Station Base (CC 9V 2.1 A), conecte la fuente de

alimentación a la toma de corriente y enciéndala.

3. Despliegue los soportes

4. Conecte el iPad/iPhone/iPod en el conector del dock y ejecute la aplicación i-Station Base en el iPad,

iPhone o iPod Couch. se iluminarán los indicadores LED de encendido situados a cada lado de la i- Station Base. Apartado B – Configuración en posición horizontal

1. Despliegue los soportes.

2. En la parte inferior de la de i-Station Base, retire el cable del entrante del cable

3. Dele la vuelta a la i-Station Base para deslizar el conector dock de 30 contactos hacia la izquierda y

4. Coloque el iPad/iPhone/iPod sobre la base i-Station en posición horizontal.

5. Conecte el conector dock de 30 contactos al iPad/iPhone/iPod.

6. Diagrama que muestra la colocación y liberación del cable y el conector de 30 contactos.

NOTA: Cuando se cambie de nuevo al modo de visualización vertical, asegúrese de presionar firmemente hacia atrás el conector dock hasta que vuelva a su posición y el cable retroceda hasta su entrante. Apartado C - Configuración de las funciones de hora y fecha Una vez instalada la aplicación para i-Station Base, se actualizará automáticamente la hora y la fecha en su aplicación para i-Station Base

1. En modo de espera, seleccione el icono de configuración situado en la esquina inferior izquierda de la

2. Ya puede configurar todos los ajustes.

Apartado D - Cómo establecer ubicaciones del reloj mundial Es posible seleccionar y añadir husos horarios a su aplicación.

1. En modo de espera, Seleccione el icono de configuración situado en la esquina inferior izquierda de la

2. Seleccione ‘World Clock Location Settting’ (Configuración de ubicación de reloj mundial)

3. Se mostrarán todas las ubicaciones actuales del reloj mundial; seleccione el símbolo ‘+’ situado en la

parte superior derecha de la pantalla.

4. Aparecerá una lista de ubicaciones del reloj mundial.

5. Seleccione los usos horarios que desee añadir.

Logic3Apartado E - Descripción general de la pestaña iPod A. Duración de la pista B. Configuración de la alarma (acceso directo) C. Pantalla de reproducción de iPod (acceso directo D. Controles principales (Anterior/retroceder – Reproducir/pausar – Avanzar/saltar – Repetir/repetir todo – Aleatorio E. Barra de volumen F. Lista de reproducción G. Detalles del artista/pista Apartado F - Creación de una lista de reproducción mediante la aplicación para i- Station Base For iPhone

1. En modo de espera, deslice el dedo por la pantalla hacia la izquierda hasta que aparezca la pestaña

2. Seleccione "Playlist” (Lista de reproducción)

3. Seleccione las canciones que desea agregar a la lista de reproducción

4. Cuando haya seleccionado las canciones, el título no aparecerá resaltado. Seleccione ‘Done’

5. Para ver su lista de reproducción, seleccione “Lista de reproducción”

6. Las canciones que haya elegido quedarán almacenadas en la lista de reproducción

For iPad Follow the step 1-6 but replace 3b+4b with below 3b. Select the add icon, select your song in the dropdown menu. 4b. Once you have selected the title it will not be highlighted then press done. Apartado G - Cómo eliminar canciones de la lista de reproducción

1. Seleccione "Playlist” (Lista de reproducción)

2. Seleccione la canción que desea eliminar.

3. "Delete” (Eliminar) aparecerá junto a la canción seleccionada, pulse "Eliminar".

4. Cuando pulse " Delete” (Eliminar), la canción dejará de aparecer en su "Lista de reproducción” (Playlist).

Apartado H - Configuración personal Apartado I - Cómo ver y usar una fotografía en la aplicación para i-Station Base For iPhone

1. En modo Home, deslice el dedo por la pantalla hacia la izquierda hasta que aparezca la pestaña ‘Photo‘

2. Seleccione el icono de configuración situado en la esquina inferior izquierda de la pantalla.

3. Seleccione ‘Photo Albums Library’ (Bibliotecas de álbumes de fotografías)

4. Se mostrarán todos los álbumes de fotografías. Seleccione el álbum.

5. Seleccione una imagen de dicho álbum.

6. Seleccione ‘Choose' (Seleccionar)

7. Seleccione ‘Back’ (Atrás)

Logic38. Ahora se mostrará la fotografía. For iPad Follow step 1-8 but replace 3b+5b with the below 3b. Select ‘Photo Album Library, in dropdown menu you will select from Albums 5b. Select a picture from album Apartado J - Configuración de ubicación meteorológica La aplicación para i-Station Base le permite mostrar la información del tiempo meteorológico de la zona que seleccione.

1. Seleccione ‘Maps’ (Mapas) en sui Pad/ iPod/iPhone.

2. Seleccione su ubicación actual.

3. Abra la aplicación para i-Station Base y desplácese hacia la pestaña ‘Weather’ (Tiempo).

4. Se mostrará el tiempo meteorológico de su ubicación actual establecida.

Apartado K - Combio de las unidades de temperatura

1. Seleccione el icono de configuración situado en la esquina inferior izquierda de la pantalla.

2. Seleccione las unidades que prefiera y seleccione ‘Back’ (Atrás).

3. A partir de ahora se utilizarán sus unidades de tiempo meteorológico seleccionadas.

Apartado L - Configuración de la alarma La aplicación i-Station Base le permite configurar varios ajustes de la alarma

1. En modo Home, seleccione el icono ‘Alarm’ (Alarma) o deslice el dedo por la pantalla hacia la izquierda

hasta que aparezca la pestaña ‘Alarm‘ (Alarma).

2. Seleccione ‘Add’ (Añadir)

3. Configure los ajustes de la alarma y seleccione 'Done' (Hecho).

4. A continuación, se guardará la alarma.

5. Si desea añadir otra alarma, repite los pasos 2 y 3.

Apartado M - Para eliminar/editar una alarma

1. En modo Home, seleccione el icono ‘Alarm’ (Alarma) o deslice el dedo por la pantalla hacia la izquierda

hasta que aparezca la pestaña ‘Alarm‘ (Alarma).

2. Seleccione ‘Edit’ (Editar).

3. Seleccione la alarma que desee editar.

4. Ahora ya puede eliminar o editar los ajustes de la alarma.

5. Si ha entrado en la “Ficha Alarma” seleccionando el “icono Alarma” situado en la parte inferior derecha

de la pantalla, podrá salir en cualquier momento de la “Ficha Alarma” mediante el botón "Salir", situado en la parte inferior derecha de la pantalla, no se guardará la configuración actual al salir Apartado N - Para activar/desactivar la alarma.

2. .Home, seleccione el icono ‘Alarm’ (Alarma) o deslice el dedo por la pantalla hacia la izquierda hasta

que aparezca la pestaña ‘Alarm‘ (Alarma).

3. Seleccione la alarma que desee desactivar.

4. Una vez desactivada la alarma, la alarma no aparecerá resaltada.

Logic3Apartado O - Configuración de la aplicación i-Station Base para ver dos pestañas en una pantalla La aplicación para i-Station Base le permite disfrutar de una pantalla dividida, de forma que puede ver dos pestañas en una pantalla.

1. En la pestaña ‘Home’ (Modo de espera) toque dos veces la parte inferior de la pantalla.

2. A continuación, la pantalla se dividirá en dos.

3. Ahora ya puede ver dos pestañas en una pantalla; cambie las pestañas deslizando el dedo hacia la

izquierda o derecha por la parte superior o inferior de la pantalla.

4. Para volver a ver una sola pestaña, toque dos veces la parte inferior de la pantalla.

Apartado P - Funciones del mando a distancia Introduzca la batería en el reverso del mando a distancia ADVERTENCIA: asegúrese de introducir la batería de forma correcta. Si se introduce la batería de forma incorrecta (polaridad invertida), se pueden producir lesiones personales así como daños en el mando a distancia.

1. Retroceso 7. Reproducir/detener

4. Retroceso/anterior 10. Aleatorio

5. Bajar volumen 11. Avance rápido/siguiente

6. Avance 12. Subir volumen

Apartado Q - Instalación de Aux La estación i-Station Base también ofrece la posibilidad de que se conecten otros dispositivos de audio portátiles como iPod shuffle, MP3, MiniDisc y reproductores de CD portátiles y así utilizarse como altavoces.

1. Conecte el cable de entrada de línea en el receptáculo de entrada auxiliar situado en la parte trasera de

2. Conecte el otro extremo del cable de entrada de línea en el receptáculo para auriculares de los

3. Ajuste el nivel de volumen de los dispositivos al máximo.

4. La base i-Station estará en el modo AUX de forma predeterminada.

NOTA: no olvide retirar el cable de entrada de línea al utilizar el conector de la base de la i-Station Base para iPad/iPhone/iPod, puesto que el cable de entrada de línea cancelará cualquier sonido que provenga de la conexión dock. Logic3Solución de problemas Lista de piezas de repuesto Referencia Código de artículo Nombre de artículo Precio 1 YAD024B ADAPTADOR CA (UK 3PIN PLUG) Visite la página web si quiere consultar precios: www.logic3.com 2 YAD024E ADAPTADOR CA (EURO 2PIN PLUG) 3 YAD024U ADAPTADOR CA (USA PLUG) 4 YRM024K MANDO A DISTANCIA (NEGRO) 5 YCB000K CABLE DE LINE IT (NEGRO) Para Lista de piezas de recambio / precios visite nuestro sitio web en www.logic3.com Problema ¿Qué debo hacer? No se escucha nada Compruebe el estado de reproducción en el iPad o iPhone o iPod Intente actualizar el software de su iPad o iPhone o iPod con la última versión de iTunes. Asegúrese de que el cable de entrada de línea no esté conectado a la parte trasera de la i-Station Base. Compruebe que la función SILENCIO no esté activada pulsando el botón SILENCIO en el mando a distancia El mando a distancia no funciona Cambia las pilas

3. Seleccione “Photo Albums Library” (biblioteca de álbuns de fotos).

2. Seleccione “Add” (adicionar).

2. Seleccione “Edit” (editar).

2. Seleccione o alarme que deseja desactivar.

3. Repetir 9 Seleccionar.
