Tipo de produto	Estação de acoplamento para iPad com alto-falantes integrados
Marca	Logic3
Modelo	iStation Podium
Compatibilidade	iPad (modelos com conector dock de 30 pinos)
Alimentação	Adaptador de corrente 5V CC com plugues intercambiáveis (Euro e Reino Unido)
Funções principais	Carregamento do iPad, reprodução de áudio via alto-falantes, ajuste do ângulo de visão (retrato/paisagem), entrada Aux para fontes externas, aplicativo de controle (data, hora, clima, rádio internet)
Comandos	Botão Ligar/Desligar, controle de volume (cima/baixo), seleção de fonte iPad/Aux
Indicadores LED	Indicador de alimentação: fixo no modo iPad, piscando no modo Aux
Acessórios incluídos	Adaptador de corrente, cabo de entrada line-in, clipe de segurança
Material	Plástico
Manutenção e limpeza	Limpar com um pano macio e seco. Não usar produtos abrasivos.
Segurança	Usar apenas o adaptador fornecido. Não expor à umidade.
Peças sobressalentes e reparabilidade	Adaptador de corrente (código YAD028), cabo de entrada (código YCB000K). Disponíveis em logic3.com. Suporte técnico: [e-mail]

Perguntas frequentes - iStation Podium Logic3

Como conectar meu iPad ao iStation Podium?

Insira verticalmente seu iPad no dock de acoplamento (posição retrato) e feche o clipe de segurança. Certifique-se de que o adaptador de corrente esteja conectado.

Como alternar entre o modo iPad e o modo Aux-In?

Pressione o botão Ligar/Desligar quando a unidade estiver ligada para alternar entre as fontes. O indicador LED fica fixo no modo iPad e pisca no modo Aux-In.

Como ajustar o ângulo de visão?

Você pode ajustar o ângulo do suporte e girar o iPad para a posição horizontal (paisagem) ou vertical (retrato) conforme ilustrado na Figura 3 do manual.

O que fazer se não ouvir som?

Verifique se a fonte está corretamente selecionada (iPad/Aux-In), se o volume está suficiente e se o software do seu iPad está atualizado via iTunes.

Como carregar meu iPad com a estação?

O iPad carrega automaticamente quando inserido no dock e o iStation está conectado a uma tomada. Verifique se o adaptador está conectado.

O aplicativo iStation Podium é necessário?

Sim, na primeira conexão, você deve baixar o aplicativo iStation Podium da App Store para acessar as funções avançadas (data, clima, rádio internet).

Posso usar outros dispositivos de áudio com esta estação?

Sim, graças à entrada Aux (line-in), você pode conectar leitores de MP3, CD, MiniDisc ou qualquer outro dispositivo de áudio através do cabo fornecido.

Quais são os códigos das peças sobressalentes?

O adaptador de corrente tem o código YAD028 e o cabo de entrada line-in tem o código YCB000K. Eles estão disponíveis em logic3.com.

Como contatar o suporte técnico?

Você pode entrar em contato com o serviço de suporte técnico pelo telefone [phone] ou por e-mail para [e-mail].

A estação é compatível com todos os iPads?

Ela é projetada para iPads com conector dock de 30 pinos. Os modelos mais recentes com conector Lightning necessitam de um adaptador não incluído.

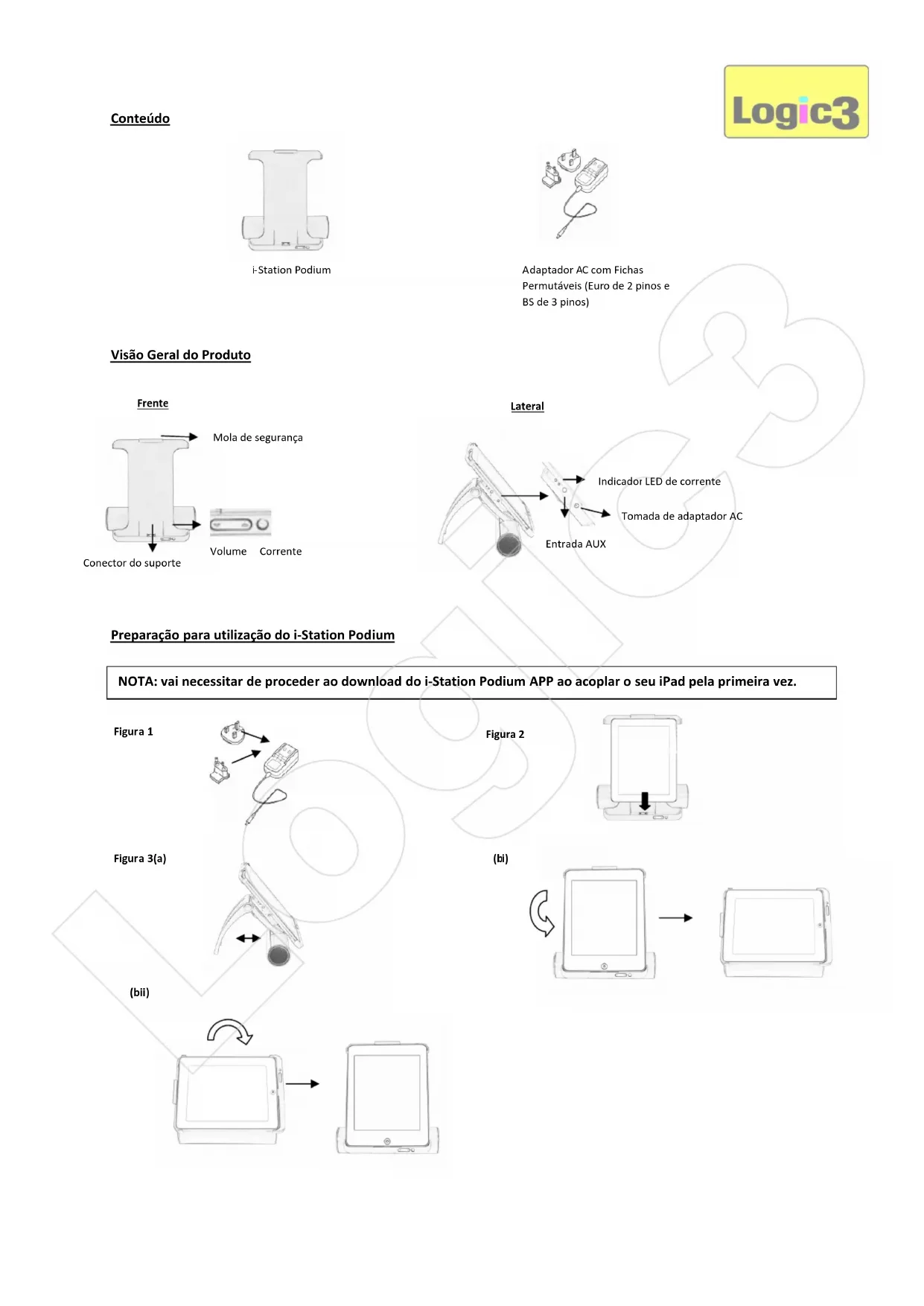

MANUAL DE UTILIZADOR iStation Podium Logic3

Visão Geral do Produto

Frente

Mola de segurança Conector do suporte Volume Corrente

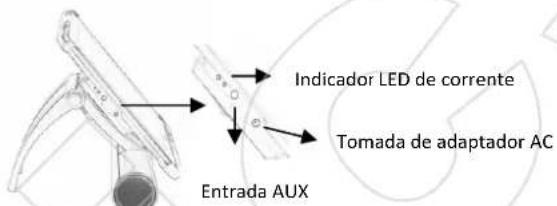

Lateral

Preparação para utilização do i-Station Podium

NOTA: vai necessitar de proceder ao download do i-Station Podium APP ao acoplar o seu iPad pela primeira vez.

Figura 1 Figura 3(a)

Figura 2

(bi)

Obrigado por ter adquirido o Logic3 i-Station Podium para utilizar com o seu iPad, a última versão da nossa longa e vigente gama de colunas. Tal como acontece com todos os produtos da Logic3, o i-Station Podium foi criado de acordo com os mais elevados padrões de fabrico para lhe oferecer a última tecnologia e a mais avançada tecnologia disponível. Este produto foi especificamente concebido para funcionar com o iPad e foi certificado pela Logic3 de forma a cumprir os padrões de desempenho da Apple.

Esta unidade inovadora com ângulo e altura regulável permite-lhe visualizar vídeos, ler o seu livro preferido e escrever. Ao utilizar a porta de alinhamento, o i-Station Podium também pode ser utilizado como um sistema de colunas em conjunto com um número de outros dispositivos de áudio portáteis, tais como os Leitores de MiniDisc, MP3 ou os Leitores de CD Portáteis.

Configuração

Siga os passos descritos no guia de configuração rápida para proceder à configuração do i-Station

1. Seleccione e coloque o adaptador de ficha correcto para se adaptar à sua fonte de alimentação (Figura 1)
2. Ligue o Adaptador AC de corrente ao i-Station Podium (DC 5V)
3. Ligue a fonte de alimentação à sua tomada de corrente e ligue esta última
4. Insira o seu iPad na posição vertical (Posição "Portrait") no suporte (Figura 2)
5. Fixe a mola de segurança logo que o iPad esteja acoplado com o suporte. (Figura 2)

Ângulo de visualização

Ajuste de acordo com a sua posição de visualização preferida: (Figura 3)

a) Ajuste o ângulo da Base do Suporte
b) Proceda à respectiva rotação para:

i. a posição Horizontal ("Landscape")

ii. a posição Vertical ("Portrait")

Comandos da coluna

1. Botão On/Off (Ligado/Desligado)

a) Prima o botão uma vez para ligar o i-Station. O LED da corrente acende-se quando o i-Station Podium é ligado.
b) Prima e mantenha Premido o botão para desligar o i-Station Podium.

2. Comandos do volume

Prima as setas Ascendentes ou Descendentes para ajustar o nível de volume do i-Station.

3. Seleção do Modo iPod/Aux-in

Logo que a unidade esteja LIGADA, prima o botão de Ligação (Power) que disponibiliza entre o modo iPad e Aux –In.

Estado de ligação do LED

Modo iPad – Ligação LED (permanentemente ligada)

Modo Aux-In – Ligação LED (intermitente)

APP

O comando do APP possui vários modos incluindo Hora/Data/Tempo/ Rádio pela Internet - ver manual em separado

Recarregamento do iPad

De forma a recarregar o seu iPad, verifique se o i-Station está ligado ao Adaptador AC. O iPad recarrega-se automaticamente quando acoplado ao i-Station.

Resolução de Problemas

Problema O que devo fazer?
Não tem som	Verifique o estado de reprodução do iPad
	Tente actualizar o software do seu iPad através da utilização da última versão do iTunes.
	Certifique-se de que a fonte correcta é seleccionada (iPad/Aux –In) – Ver o capítulo “Seleccionar Modo iPad/Aux In” do manual.

Lista de Peças Sobressalentes

PeçaNo.	Código de produto	Nome de produto Preço
1 YAD028 Adaptador AC (Fichas Permutáveis)			Para consultar os preços, visite o nosso website em www.logic3.com
2 YCB000K Cabo de alinhamento (preto)

Utilize os Códigos de produto acima especificados quando desejar pesquisar Peças Sobressalentes no nosso website www.logic3.com

Caso seja alvo de quaisquer problemas de configuração com o i-Station Podium (MPS028K) contacte a nossa Linha de Apoio Técnico através do número [phone] - Serão aplicáveis as respectivas taxas de chamada nacionais/internacionais - ou pelo e-mail [e-mail] - Encontram-se disponíveis peças sobressalentes para alguns modelos no nosso website www.logic3.com
