MANUAL DE UTILIZADOR 3CFT9 BRS X FAGOR

Consultar também os desenhos nas primeiras páginas com as referências alfabéticas indicadas no texto explicativo. Ater-se especificamente às instruções indicadas neste manual. Declina-se qualquer responsabilidade por eventuais inconvenientes, danos ou incêndios provocados ao aparelho, derivantes da inobservância das instruções indicadas neste manual.

A coifa deve ficar a uma distância mínima do plano de cozimento de 50 cm, no caso de cozinhas elétricas e de 65 cm, no caso de cozinhas a gás ou mistas. Se as instruções de instalação do dispositivo de cozimento a gás especificarem uma distância maior, deve-se levar em conta esta indicação.

O exaustor é fornecido com uma saída de ar superior „B“ para a descarga da fumaça ao exterior (Versão aspirante-tubo de descarga e braçadeiras de fixação não fornecidos). Se não for possível descarregar a fumaça e os vapores de cozedura para o exterior, o exaustor poderá ser utilizado na versão filtrante, desde que se monte um filtro de carvão activo e o deflector „F“ do suporte „G“. Nesta configuração, a fumaça e os vapores são reciclados passando pela grade superior „H“ através de um tubo de descarga ligado à saída superior de ar „B“ e do anel de conexão montado no deflector „F“ (o tubo de descarga e as braçadeiras de fixação não são fornecidos).

Os modelos sem motor de aspiração funcionam exclusivamente na versão aspirante e devem ser ligados a uma unidade periférica de aspiração (não fornecida).

A coifa é dotada de buchas de fixação adequadas à maior parte das paredes/tectos. Todavia, é necessário interpelar um técnico qualificado para se certificar quanto à idoneidade dos materiais em função do tipo de parede/tecto. A parede/tecto deve ser suficientemente robusta para suportar o peso da coifa.

Instalação

Informações preliminares para a instalação do exaustor:

Isole o exaustor da alimentação eléctrica: para o efeito, desligue as fases no quadro geral doméstico da instalação eléctrica.

Remover o/s filtro/s gorduras e o chassis do filtro de carvão activado.

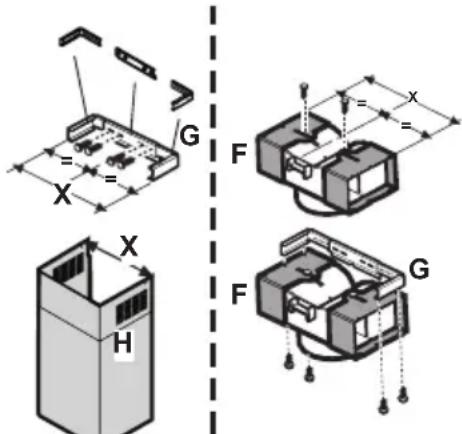

Pré-montagem do elemento de suporte chaminés (3 partes)

Pré-montar as 3 partes do elemento de suporte chaminés com 4 parafusos, a largura do elemento de suporte deverá ser idêntica à largura interna da chaminé telescópica.

Pré-montagem do deflector (somente quando é fornecido um deflector composto de 3 partes - o deflector é utilizado apenas para a versão filtrante)

Pré-montar as 3 partes do deflector com 2 parafusos, a largura do deflector deverá ser idêntica à largura do elemento de suporte chaminés.

Somente para os modelos ilustrados na Fig. 1D/8D - 1E/8E - 1Q/8Q

Tirar E GUARDAR os parafusos que fixam temporariamente (por motivos de transporte) a coifa ou o conjunto chaminés (com base no modelo possuído) com o conjunto aspirante. Para facilitar a instalação as duas partes são enviadas desmontadas; para repetir a montagem no momento oportuno verificar como as partes são fixadas entre si.

Antes de efectuar a fixação da coifa ao conjunto aspirante verificar que a faixa metálica (barreira vapores) que sustenta as lâmpadas e o(s) filtro(s) gorduras esteja bem acoplada com a parte frontal; em caso de necessidade ajustar a posição da faixa para frente até o fim de curso.

Atenção! A chaminé está predisposta para a instalação na Versão filtrante. Em alguns modelos, caso se deseje utilizar a coifa na Versão aspirante pode-se virar a secção superior da chaminé até inseri-la no interior da secção inferior da chaminé de modo que as fendas de saída ar não sejam mais visíveis. As chaminés onde tal operação é possível são reconhecíveis porque os pontos de fixação no suporte G (ver sequência de instalação 20a-20b) estão repetidos também no lado inferior da secção superior da chaminé.

Atenção! Para todos os modelos já montados: as operações de montagem „1, 2, 3“ não devem ser consideradas, para a instalação da coifa começar pela operação „4“.

1. Apoie a unidade aspirante sobre uma mesa e instale nela a parte inferior do exaustor (consultar a figura correspondente ao modelo que se possui - por exemplo - Fig. 1C/8C - 1D/8D - 1I/8I - 1E/8E - 1F/8F - 1G/8G - 1H/8H - 1R/8R - 1N-1O-1P).

2. Faça as ligações eléctricas entre as duas partes (Fig. 9).

3. Fixar definitivamente a coifa no conjunto aspirante com os parafusos (consultar a figura correspondente ao modelo que se possui - por exemplo - Fig. 1C/8C - 1D/8D - 1I/8I - 1E/8E - 1F/8F - 1G/8G - 1H/8H - 1R/8R - 1N-1O-1P).

4. Com um lápis, trace uma linha na parede, até ao tecto, correspondente ao centro do exaustor: isto irá facilitar as operações de instalação (Fig. 10).

5. Aplique o esquema de perfuração na parede: a linha vertical no centro, impressa no esquema de perfuração, deverá coincidir com a linha central traçada na parede; além disso, a borda inferior do esquema de perfuração corresponde à borda inferior do exaustor. Lembre-se de que o lado inferior do aparelho, concluída a instalação, deve ficar afastado pelo menos 50 cm da placa de cozedura se esta possuir discos eléctricos e 65 cm se os queimadores forem a gás ou mistos.

6. Apoiar o elemento de suporte inferior no gabarito de furação fazendo-o coincidir com o rectângulo tracejado, marcar os dois furos externos e furar, tirar o gabarito de furação, inserir 2 buchas para parede e fixar o elemento de suporte da coifa com 2 parafusos 5x45 mm (Fig. 10). Atenção somente para os modelos ilustrados na Fig. 1Q/10Q:

Fixar o elemento de suporte central com 2 parafusos e buchas para parede em cima do elemento de suporte inferior (para a posição dos furos ver o gabarito de furacão).

1. Se os engates forem fornecidos desmontados fixá-los nas laterais do conjunto aspirante com dois parafusos (fig. 10a). Pendurar a coifa no elemento de suporte inferior.

2. Regule a distância entre o exaustor e a parede.

3. Regule o nivelamento horizontal do exaustor.

4. A partir do interior do conjunto aspirante, marcar com um

lápis o furo para a fixação definitiva da coifa (são necessários 1 ou 2 pontos de fixação definitivos) (Fig. 11).

1. Tirar a coifa do elemento de suporte inferior.

2. Faça o furo no ponto marcado (∅ 8 mm) (Fig. 12).

3. Inserir 1 ou 2 buchas de parede de acordo com a necessidade.

4. Aplicar o elemento de suporte chaminés „G“ à parede aderente ao tecto, utilizar o elemento de suporte chaminés como indicado no gabarito furação (se presente, o pequeno rasgo existente no suporte deve coincidir com a linha anteriormente traçada na parede) e marcar, a lápis, 2 furos, executar os furos (∅ 8 mm), inserir 2 buchas (Fig. 13).

5. Fixe a peça de suporte das chaminés com 2 parafusos 5x45 mm.

6. Prenda o exaustor no suporte inferior.

7. Fixe o exaustor definitivamente na parede (ABSOLUTAMENTE NECESSÁRIO) (Fig. 14).

8. Faça a ligação de um tubo (o tubo e as braçadeiras não são fornecidos, devendo ser comprados) para a descarga da fumaça no anel de conexão posto acima da unidade do motor aspirante.

A outra extremidade do tubo deverá ser ligada a um dispositivo de expulsão da fumaça para o exterior, caso o exaustor seja utilizado na versão aspirante. Se quiser utilizar o exaustor na versão filtrante, fixar então o deflector F no suporte chaminés G e ligar a outra extremidade do tubo ao anel de conexão posto no deflector F (Fig. 13-15).

1. Executar a conexão eléctrica.

Atenção somente para os modelos ilustrados na Fig. 1Q:

Continuar a partir da sequência de instalação número 23.

1. Aplique as chaminés e fixe-as em cima com 2 parafusos (20a) no suporte das chaminés „G“ (20b) (Fig. 16).

Somente para o modelo com pontos de iluminação com fibras ópticas (Fig. 1G):

Verificar que as chaminés possam ser desinstaladas para permitir o acesso ao vão onde está alojada a lâmpada para as fibras ópticas.

Inserir o cabo chato dos comandos proveniente do grupo motor através do rasgo da chaminé de dentro para fora (20c).

Executar a conexão do painel de controlo com o cabo chato.

Atenção o pino do terminal do cabo chato DEVE corresponder ao furo no rodapé de conexão posto na parte traseira do painel de controlo.

1. Faça deslizar a secção inferior da chaminé para cobrir completamente a unidade aspirante até a introduzir na sede correspondente acima do exaustor (Fig. 18).

2. Fixar a secção inferior da chaminé com dois parafusos (apenas modelo como na Fig. 1H/19H-1J/19J-1L/19L-1M/19M-1N/19N-1O/19O-1P/19P).

23.Somente para os modelos ilustrados na Fig. 1Q:

- Introduzir o conjunto chaminés no conjunto aspirante. Executar as conexões eléctricas entre as duas partes (Fig. 9).

- Fixar definitivamente o conjunto chaminés ao conjunto aspirante com os parafusos (consultar a figura correspondente ao modelo que se possui) (Fig. 8Q). Atenção! Controlar que a secção inferior da chaminé se encaixe no elemento de suporte central (Fig. 20).

- Fixar a secção superior do conjunto chaminés ao

elemento de suporte chaminés com 2 parafusos (Fig. 16).

Remontar o chassis do filtro de carvão activado e o/s filtro/s gorduras e controlar o perfeito funcionamento da coifa.

Conexão elétrica

A tensão de rede deve corresponder à tensão indicada na etiqueta de características situada na parte interna da coifa. Se completo de plug conectar a coifa a uma tomada, conforme as normas vigentes, posta em zona acessível. Se não completo de plug (conexão direta à rede) aplicar um interruptor bipolar conforme normas com uma distância entre contactos em abertura não inferior a 3mm (acessível).

Descrição do exaustor – Fig. 1

1 Painel de controlo
2 Filtro antigordura
3 Puxador para libertar o filtro antigordura
4 Lâmpada de halogéneos
5 Protecção contra os vapores
6 Chaminé telescópica
7 Saída do ar (só para a utilização na versão filtrante)
8 pontos de luz (apenas modelo como na Fig. 1F)

Funcionamento - Todas as versões

Usar a potência de aspiração no caso de uma maior concentração de vapores de cozimento. Aconselhamos ligar a aspiração 5 minutos antes de iniciar a cozinhar e de deixá-la em funcionamento por aproximadamente 15 minutos após o término do cozimento.

Funcionamento - Modelo com Teclado

A B C D

A. botão ON/OFF luzes
B. botão OFF/ON aspiração e seleção da potência mínima
B+C. botão de seleção da potência de aspiração média
B+D. botão de seleção da potência de aspiração máxima

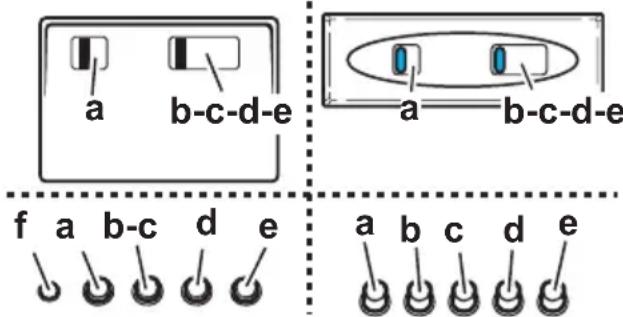

a b-c-d-e a=b-c-d-e f a b-c d e a b c d e

a. ON/OFF luzes

b. OFF motores

c. - d. - e. Potência mínima de aspiração (c.), média (d.), máxima (e.).

f. Lâmpada piloto de funcionamento (onde prevista).

Nota: Alguns modelos são dotados de uma única Potência de aspiração.

Atenção: os modelos com válvula eléctrica são dotados de 3 teclas:

(a)Luz ON/OFF, (b) Fechamento e (c) Abertura da Válvula Eléctrica.

A B C D E F

A - Botão iluminação, on/off.

B - Botão off aspiração (posição de "espera/stand-by")

C - Temporizador da velocidade seleccionada (visualiza a velocidade seleccionada e um LED lampejante no lado inferior do display).

5 minutos se estiver seleccionada a velocidade intensiva P

D - Display - mostra:

- As velocidades (Potência de aspiração 1-2-3-P).

- A necessidade de limpar os filtros de gordura (indicador de saturação de filtros de gordura – no display aparece a letra F).

Após ter lavado o filtro anti-gordura, pressionar a tecla B por aproximadamente 3 segundos. A letra F desaparecerá do display.

- A necessidade de limpar/trocar o filtro de carvão ativado (indicador de saturação do filtro de carvão ativado – no display aparece a letra C).

Após ter substituído/lavado o filtro de carvão activo, pressionar a tecla B por aproximadamente 3 segundos. A letra C desaparecerá do display.

- O led em baixo à direita, quando aceso sem lampejar, indica que a coifa está pronta para funcionar (posição de espera/stand-by"), o LED lampejante indica que o temporizador da velocidade seleccionada está inserido.

Atenção !

O indicador de saturação do filtro de carvão ativado fica normalmente desligado. Para ativá-lo pressionar contemporaneamente por 3 segundos os botões E e F.

Inicialmente, no display aparece a letra F (indicador de saturação do filtro metálico anti-gordura), após aproximadamente 3 segundos aparece a letra C (indicador de saturação do filtro de carvão ativado), isto significa que tal indicador está ativado.

Para desativá-lo repetir a operação até que o indicador C (indicador de saturação do filtro de carvão ativado) desaparece.

E- Tecla para diminuir a velocidade: de velocidade intensiva P para velocidade 1.

F - Tecla para aumentar a velocidade de “espera” (stand-by) para velocidade P.

Atenção! A velocidade intensiva P dura por 5 minutos depois do que a coifa se ajusta automaticamente na velocidade (potência de aspiração) 2.

Se o exaustor não funcionar correctamente, retirar a ficha para desligá-lo por um breve período da rede eléctrica principal (pelo menos 5 seg.). Em seguida colocar novamente a ficha e experimentar mais uma vez antes de contactar o Serviço de assistência técnica. Se o problema de funcionamento persistir, contacte o serviço de assistência.

Atenção

Antes de desligar o exaustor da rede elétrica pressionar o botão A.

Funcionamento - Modelo com display

A B C D F E

A - Tecla OFF (Display desligado) / Stand by (led aceso no display) – pressionar demoradamente para seleccionar a função desejada.

B - Botão iluminação, on/off.

C- Temporizador da velocidade seleccionada (visualiza a velocidade seleccionada e um LED lampejante no lado inferior do display).

5 minutos se estiver seleccionada a velocidade intensiva P

D - Display - mostra:

- As velocidades (Potência de aspiração 1-2-3-P).

- A necessidade de limpar os filtros de gordura (indicador de saturação de filtros de gordura – no display aparece a letra F).

Após ter lavado o filtro anti-gordura, pressionar a tecla A por aproximadamente 3 segundos.

A letra F desaparecerá do display.

- A necessidade de limpar/trocar o filtro de carvão ativado (indicador de saturação do filtro de carvão ativado – no display aparece a letra C).

Após ter substituído/lavado o filtro de carvão activo, pressionar a tecla A por aproximadamente 3 segundos. A letra C desaparecerá do display.

- O led em baixo à direita, quando aceso sem lampejar, indica que a coifa está pronta para funcionar (posição de espera/stand-by"), o LED lampejante indica que o temporizador da velocidade seleccionada está inserido.

Atenção! Normalmente o indicador de saturação do filtro de carvão activado fica desactivado, para activá-lo: Colocar a coifa em OFF (display desligado),

Pressionar contemporaneamente as teclas C e G por 3 segundos.

Inicialmente, no display aparece a letra F (indicador de saturação do filtro metálico anti-gordura), após aproximadamente 3 segundos aparece a letra C (indicador de saturação do filtro de carvão ativado), isto significa que tal indicador está ativado.

Para desativá-lo repetir a operação até que o indicador C (indicador de saturação do filtro de carvão ativado) desaparece.

E - Tecla para diminuir a velocidade.

F- Tecla para aumentar a velocidade.

G - Tecla de potência de aspiração temporizada: o exaustor funciona a esta velocidade durante 5 minutos e, em seguida, regressa às condições previamente programadas. No visor surge a letra P e um punto intermitente. E possível anular esta função premindo a tecla A.

Se o exaustor não funcionar correctamente, retirar a ficha para desligá-lo por um breve período da rede eléctrica principal (pelo menos 5 seg.). Em seguida colocar novamente a ficha e experimentar mais uma vez antes de contactar o Serviço de assistência técnica. Se o problema de funcionamento persistir, contacte o serviço de assistência.

Atenção: ntes de desligar o exaustor da rede elétrica pressionar o botão A.

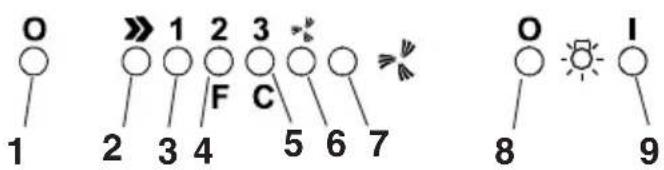

O 1 2 3 4 5 6 7 >> 1 2 3 F C O I 8 9

1- Botão OFF do motor

2- Botão ON e botão de selecção da velocidade do motor 1 - 2 - 3 - 1 - 2...

3- Indicador de velocidade 1

4- Indicador de velocidade 2 e indicador de saturação do filtro metálico para a gordura (neste último caso o indicador emite um sinal intermitente - Ler as instruções relativas à limpeza dos filtros metálico para a gordura). Tendo lavado o filtro antigordura, prima a tecla 1 durante cerca de 3 segundos, até o sistema emitir um sinal acústico (bip).

O LED 4 pára de piscar.

5- Indicador de velocidade 3 e indicador de saturação do filtro de carvão activo (neste último caso o indicador emite um sinal intermitente - Ler as instruções relativas à substituição dos filtros de carvão activo).

Tendo lavado ou substituído o filtro de carvão activo, prima a tecla 1 durante cerca de 3 segundos, até o sistema emitir um sinal acústico (bip).

O LED 5 pára de piscar.

Atenção!

O dispositivo que assinala a saturação do filtro de carvão activo está desactivado.

No caso de se querer activar o dispositivo de assinalação de saturação do filtro de carvão activo, premer, simultaneamente, as teclas 2 e 7 durante 3 segundos: no início do procedimento, será apenas o LED 4 a piscar, porém, 3 segundos depois, será a vez do LED 5 emitir também um sinal de luz intermitente para indicar que o dispositivo de controlo de saturação do filtro de carvão activo já está activo.

Para o desactivar, premer de novo as duas teclas: 3 segundos depois o LED 5 pára de piscar, significando assim que o dispositivo está desactivado.

6 - Indicador de velocidade intensa

7 - Interruptor ON da velocidade intensa

Esta velocidade deve ser utilizada quando a concentração de fumo ou de odores de cozinha for especialmente forte (por exemplo fritura, cozer peixe \ etc.).

O exaustor funciona com alta velocidade durante cerca de 5 minutos e em seguida volta à velocidade regulada automaticamente anteriormente (1, 2 ou 3), ou se apaga se não tiver sido seleccionada nenhuma velocidade. Para desligar a alta velocidade antes de passarem-se 5 minutos, premer o botão 1 ou 2.

8 - Botão OFF da iluminação

9 - Botão ON da iluminação

Se o exaustor não funcionar correctamente, retirar a ficha para desligá-lo por um breve período da rede eléctrica principal (pelo menos 5 seg.). Em seguida colocar novamente a ficha e experimentar mais uma vez antes de contactar o Serviço de assistência técnica. Se o problema de funcionamento persistir, contacte o serviço de assistência.

2- Diminui a velocidade

3- Aumenta a velocidade

Desligamento automático na velocidade em andamento.

5- Reset indicador de saturação dos filtros de carvão activado

Quando o led F se acende o filtro de carvão activado deve ser lavado ou substituído.

Após ter substituído o filtro de carvão activado pressionar por pelo menos 3 segundos, o led F apaga indicando que o reset do indicador de saturação ocorreu.

6- ON/OFF Luz

Se o exaustor não funcionar correctamente, retirar a ficha para desligá-lo por um breve período da rede eléctrica principal (pelo menos 5 seg.). Em seguida colocar novamente a ficha e experimentar mais uma vez antes de contactar o Serviço de assistência técnica. Se o problema de funcionamento persistir, contacte o serviço de assistência.

T2 -Tecla incremento de cíclico da velocidade do motor.

Pressionando pela primeira vez activa-se a velocidade 1. A cada velocidade corresponde o acendimento de um Led (1-2-3). Na velocidade intensiva o Led 4 lampeja.

Após 5 minutos se passa da velocidade intensiva para a segunda velocidade. Caso se pressione a tecla T2 antes que os 5 minutos tenham passado, a coifa volta para a primeira velocidade.

T5 -Tecla On/Off luzes

Sinalização filtros

(função activa com a coifa ligada): a sinalização do filtro gorduras ocorre após 80 horas de funcionamento (Led 1 lampejante). A sinalização do filtro de carvão activado ocorre após 320 horas (Led 2 lampejante). Em caso de sinalização contemporânea dos filtros gorduras e de carvão activado, os Led 1 e 2 lampejam alternadamente.

Reset sinalização filtros:

Pressionar a tecla T4 por 3 segundos até que o Led 1 (filtro gorduras) apague. No caso de sinalização de ambos os filtros (gorduras e carvão activado) repetir a operação recém-descrita: pressionando T4 pela primeira vez os Led 1 e 2 apagam-se lampejavam alternadamente, logo em seguida o Led 2 lampeja novamente: neste ponto pressionar novamente T4 por 3 segundos. Um bip sinaliza sempre quando a operação ocorreu.

Habilitação sinalização filtro carvão activado:

A coifa é predisposta somente para a sinalização do filtro gorduras. Para habilitar a sinalização do filtro carvão activado:

Coifa em Off, pressionar as teclas T2 e T4 por 3 segundos. O lampejar dos Led 1 e 2 sinaliza que a programação ocorreu.

Para desabilitar a sinalização do filtro carvão activado repetir novamente esta operação (sempre com a coifa em Off). Um bip sinaliza sempre quando a operação ocorreu.

Calibração automática:

O sistema efectua a calibração automática cada 30 minutos aproximadamente (calibração parâmetros funcionamento dos sensores).

Calibração manual:

Com a coifa em Off, pressionar as teclas T3 e T4 por cerca de 3 segundos até ouvir o Bip.

Funcionamento Automático:

Para activar o funcionamento automático pressionar a tecla T3:

O Led 4 acende. Para voltar ao funcionamento manual pressionar a tecla T1, T2 ou T3.

Teste sensores:

Ocorre continuamente durante o funcionamento em automático. Em caso de avaria todos os Led lampejam: neste caso voltar para o funcionamento manual pressionando as teclas T1, T2 ou T3.

Seleção do fogão de cozimento:

Esta operação optimiza o funcionamento automático da coifa: com a coifa em Off pressionar as teclas T2 e T3 por cerca de 3 segundos até que o fogão actualmente em uso seja visualizado:

Fogão a gás - Led 1 aceso

Fogão a indução - Led 2 aceso

Seleccionar o fogão de cozimento desejado pressionando T2, então pressionar T2 e T3 contemporaneamente por 3 segundos até ouvir o Bip. No fim a coifa desliga automaticamente.

O estado de default é aquele com fogão a gás.

Atenção: efectuar esta operação a primeira vez que a coifa é ligada.

Manutenção

Antes de qualquer trabalho de manutenção desconectar a coifa da rede elétrica.

Limpeza

A coifa deve ser limpa frequentemente, interna e externamente.

Para a limpeza utilizar um pano umedecido em álcool desnaturado ou detergentes líquidos neutros. Evitar o uso de produtos que contenham substâncias abrasivas.

Atenção A inobservância das normas de limpeza da coifa e da substituição e limpeza dos filtros comporta riscos de incêndio. Recomendamos seguir atentamente as instruções e os avisos.

Filtro antigordura

Deve ser limpo uma vez por mês (ou quando o sistema de indicação da saturação dos filtros - se previsto no modelo que se possui - indicar esta necessidade - ver página anterior) com detergentes não agressivos, manualmente ou em máquina de lavar louça a baixas temperaturas e com ciclo breve.

Apesar do filtro metálico para a gordura poder perder cor com as lavagens na máquina da loiça, as suas características de filtração não se alteram. Para desmontar o filtro antigordura puxe o puxador de libertação com mola (f) - (Fig. 2).

Filtro de carvão activo (só para a versão filtrante)

Retém os odores desagradáveis produzidos durante a cozedura.

O filtro de carvão pode ser lavado de dois em dois meses (ou quando o sistema de indicação da saturação dos filtros - se previsto no modelo que se possui - indicar esta necessidade - ver página anterior) em água quente e detergentes adequados ou em máquina de lavar louça a 65 °C (para a lavagem em máquina, utilize o ciclo completo sem colocar outra loiça na máquina).

Tire a água em excesso tomando cuidado para não estragar o filtro. Em seguida, tire o pano posto no interior da estrutura de plástico e deixe-o secar definitivamente no forno durante 10 minutos a 100 °C.

Substitua o pano a cada 3 anos e sempre que notar sinais de danos no tecido.

Remover o chassis de suporte do filtro girando as manoplas (g) que o fixam à coifa de 90° (Fig. 3).

Cóloque o pano (i) de carvão no inferior da estrutura (h) e reinstale o conjunto na sede correspondente (j).

É possível utilizar um filtro de carvão activado de tipo tradicional, não lavável nem regenerável, a ser substituído cada 3-4 meses.

Chassis e elemento do filtro de carvão activado são soldados juntos, portanto, o eventual chassis fornecido com a coifa não deve ser utilizado.

Para o uso inserir em sua sede e fixar agindo nos dispositivos específicos.

Substituição das lâmpadas

Atenção! Antes de tocar as lâmpadas, certificar-se que estejam frias.

Pará os modelos mostrados na fig. 1E + fig. 4E:

1. Carregue na cobertura da lâmpada e solte-a para abrir.

2. Substitua a lâmpada queimada. Utilize exclusivamente lâmpadas de halogéneo de 20 W máx. (G4), tomando o cuidado para não as tocar com as mãos.

3. Feche a cobertura (fixação por encaixe).

Para os modelos mostrados na fig. 1N/O + fig. 4N/O:

1. Desatarraxar a proteção da lâmpada.

2. Substitua a lâmpada queimada. Utilize exclusivamente lâmpadas de halogéneo de 20W

máx. (G4), tomando o cuidado para não as tocar com as mãos.

1. Atarraxar a proteção da lâmpada novamente no lugar. Para os modelos mostrados na Fig.1+Fig.4 (A/B/C/D/F/H/I/K/P/Q/S/T/U/V):

2. Extraia a protecção servindo-se de uma pequena chave de parafuso ou ferramenta semelhante como alavanca.

3. Substitua a lâmpada queimada. Utilize exclusivamente lâmpadas de halogéneo de 20 W máx. (G4), tomando o cuidado para não as tocar com as mãos.

4. Feche a cobertura (fixação por encaixe).

Para os modelos mostrados na fig. 1J + fig. 4J:

1. Com uma pequena chave de fenda, fazer alavanca nos bordos da lâmpada para extraí-la.

2. Puxar o conector „a“.

3. Puxar a lâmpada a ser substituída e substituí-la com uma nova lâmpada PHILIPS STANDARD LINE código 425409 de 12V 20W 30° ∅35 12V GU4.

4. Executar a substituição e a montagem da nova lâmpada procedendo em sentido contrário.

Para os modelos mostrados na fig. 1G + fig. 5G: Desmontar as chaminés: tirar os dois parafusos (20a) que fixam a chaminé superior ao suporte „G“ (Fig. 16). Remover a caixa „q“: tirar o parafuso „r“ que a fixa à coifa.

Remover o porta lâmpadas „s“: tirar o parafuso „t“ que o fixa ao vão da lâmpada.

Extrair a lâmpada danificada.

Utilizar somente lâmpadas alógenas PHILIPS tipo 14515 (GX 5.3) 12V - 75W.

Reposicionar e fixar o porta lâmpadas „s“ e a caixa „q“ e remontar as chaminés.

Para os modelos mostrados na fig. 1K:

Algumas versões desta coifa prevêem lâmpada incandescente de 40W max (E14), tirar a proteção da lâmpada para ter acesso ao vão lâmpadas e proceder à substituição.

Somente para o modelo ilustrado na fig. 1L+fig. 6L:

1. Abrir a parte frontal „v“ que sustenta a cobertura da lâmpada para cima tendo o cuidado de segurar a cobertura da lâmpada „z“ com uma mão.

2. Substituir a lâmpada danificada por uma com características técnicas idênticas.

Atenção! Para garantir a mesma qualidade de iluminação aconselha-se utilizar o mesmo tipo de lâmpadas: Lâmpada néon Philips de 13W Cod. Ref. 8711500644305. Prestar atenção para que a parte transparente das lâmpadas esteja dirigida para o interior para garantir uma correcta difusão da iluminação.

1. Substituição do starter:

Utilizar starter com características técnicas idênticas. Starter aconselhados: Utilizar starter Philips S10.

1. Remontar a cobertura da lâmpada e a parte frontal em sentido inverso à desmontagem.

Somente para o modelo ilustrado na fig. 1M+fig. 7M:

1. Tirar o filtro gorduras.

2. Remover a cobertura das lâmpadas soltando os 3 parafusos que a fixam à coifa (segurar a cobertura das lâmpadas para evitar que caia).

3. Substituir a lâmpada danificada com uma com características técnicas idênticas.

Substituição do starter:

Utilizar starter com características técnicas idênticas. Starter aconselhados: Utilizar starter Philips S10

1. Remontar a cobertura das lâmpadas e o filtro gorduras seguindo o sentido inverso à desmontagem.

Se a iluminação não funcionar, verifique se as lâmpadas foram correctamente instaladas na sua sede antes de chamar a assistência técnica.

Advertências

Nunca utilizar a coifa sem a grelha corretamente montada! O ar aspirado não deve ser transportado em um duto usado para a descarga de fumos de aparelhos alimentados por energia que não seja elétrica. Deve ser sempre prevista uma aeração do local quando uma coifa e aparelhos alimentados com energia diferente da elétrica são usados contemporaneamente. É severamente proibido cozinhar alimentos diretamente na chama sob a coifa. O emprego da chama livre é danoso aos filtros e pode ocasionar incêndios, portanto deve ser sempre evitado. A fritura deve ser feita sob controle de maneira a evitar que o óleo superaquecido se incendeie. Para as medidas técnicas e de segurança a serem adotadas para a descarga dos fumos ater-se a quanto previsto pelos regulamentos das autoridades competentes locais.

Ao garantir a eliminação adequada deste produto, estará a ajudar a evitar potenciais consequências negativas para o ambiente e para a saúde pública, que poderiam derivar de um manuseamento de desperdícios inadequado deste produto.

O símbolo no produto, ou nos documentos que acompanham o produto, indica que este aparelho não pode receber um tratamento semelhante ao de um desperdício doméstico. Pelo contrário, deverá ser depositado no respectivo centro de recolha para a reciclagem de equipamento eléctrico e electrónico. A eliminação deverá ser efectuada em conformidade com as normas ambientais locais para a eliminação de desperdícios. Para obter informações mais detalhadas sobre o tratamento, a recuperação e a reciclagem deste produto, contacte o Departamento na sua localidade, o seu serviço de eliminação de desperdícios domésticos ou a loja onde adquiriu o produto.
