BEDIENUNGSANLEITUNG 3CFT9 BRS X FAGOR

Bitte auch die Abbildungen auf den ersten Seiten mit den alphabetischen Bezugnahmen, die im Text wiedergegeben sind, zu Hilfe nehmen. Die Instruktionen, die in diesem Handbuch, gegeben werden, bitte ganz streng einhalten. Es wird keinerlei Haftung übernommen für mögliche Mängel, Schäden oder Brände der Küchenhaube, die auf die Nichtbeachtung der Vorschriften in diesem Handbuch zurückzuführen sind.

Die Küchenhaube muss in einem Abstand von mindestens 50 cm über einem Elektroherd und von mindestens 65 cm über einem Gasherd oder kombinierten Herd angebracht werden.

Wenn die Installationsanweisungen der Gaskochgeräts einen größeren Abstand vorgeben, ist dieser zu berücksichtigen.

Die Haube verfügt über einen oberen Luftaustritt „B“ zum Ableiten der Küchengerüche nach außen (Abluftbetrieb-Abluftrohr und Rohrschellen werden nicht geliefert).

Ist eine Ableitung von Rauch und Kochdämpfen ins Freie nicht möglich, kann die Haube mit Umluftbetrieb arbeiten; in diesem Fall muss ein Aktivkohlefilter bzw. ein Umleitgitter „F“ an der Halterung (Bügel) „G“ montiert werden; auf diese Weise wird die Luft durch das obere Gitter „H“ mit Hilfe eines Abluftrohres, das an den oberen Luftaustritt „B“ angeschlossen ist, und eines Anschlussrings am Umleitgitter „F“ (Abluftrohr und Rohrschellen werden nicht geliefert) rückgeführt.

Modelle ohne Saugmotor funktionieren nur mit Abluftbetrieb und müssen an eine peripherische Saugeinheit (nicht mitgeliefert) angeschlossen werden.

Die Abzugshaube ist mit Dübeln ausgestattet, die für die meisten Wände/Decken geeignet sind. Trotzdem sollte ein qualifizierter Techniker hinzugezogen werden, der entscheidet, ob die Materialien für die jeweilige Wand/Decke geeignet sind. Außerdem muß die Wand/Decke das Gewicht der Abzugshaube tragen können.

Installierung

Einleitende Informationen zur Installation der Dunstabzugshaube:

Vor dem Anschluss des Gerätes die Haube mit Hilfe der Hauptschalttafel der Wohnung stromlos setzen.

Den/die Fettfilter und das Kohlefiltergestell entfernen.

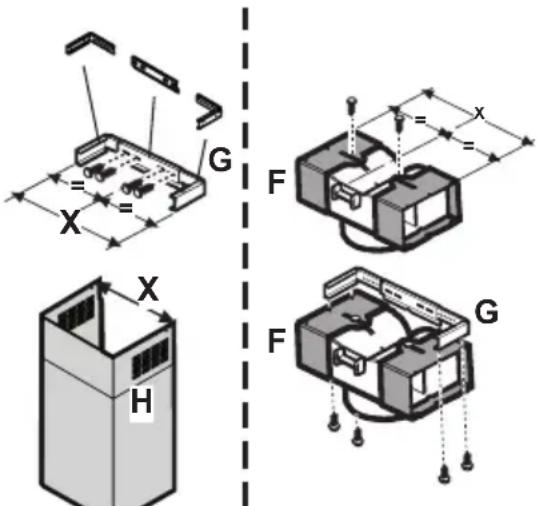

Die Kaminhalterung zusammenbauen (3 Teile):

Die drei Teile müssen mit 4 Schrauben aneinander befestigt werden, die Größe der Halterung ist regulierbar und muss der Innenbreite des Teleskopkamins entsprechen.

Das Umlenkgitter zusammenbauen (nur wenn ein aus 3 Teilen bestehendes Umlenkgitter mitgeliefert wird - das Umlenkgitter wird nur für den Umluftbetrieb verwendet):

Die drei Teile müssen mit 2 Schrauben aneinander befestigt werden, die Größe des Umlenkgitters ist regulierbar und muss der Breite der Kaminhalterung entsprechen, an der es dann befestigt wird.

Nur für die Modelle in Abb. 1D/8D - 1E/8E - 1Q/8Q

Die Schrauben, die die Haube oder die Kamingruppe (je nach vorliegendem Modell) vorübergehend (zu Transportzwecken) an der Sauggruppe befestigen, entfernen und AUFBEWAHREN. Um die Installation zu erleichtern, werden die beiden Teile auseinander geschraubt. Überprüfen, wie die Teile miteinander befestigt sind, um gegebenenfalls eine spätere Montage vornehmen zu können.

Vor der Befestigung der Haube an der Sauggruppe überprüfen, dass der Metallrahmen (Dunstschirm), der die Lampen und den/die Fettfilter trägt, gut mit der Vorderleiste zusammengesetzt ist, bei Bedarf die Position des Rahmens bis zum Anschlag nach vorn berichtigen.

Hinweis!

Der Kamin ist für eine Installation mit Umluftbetrieb geeignet. Bei einigen Modellen kann man im Falle der Benutzung der Haube im Abluftbetrieb das Kaminoberteil kopfüber drehen, um es dann so ins Innere des Kaminunterteils einzufügen, dass die Schlitze für den Luftaustritt nicht mehr zu sehen sind. Die Kamine, bei denen dies möglich ist, erkennt man daran, dass die Punkte zur Befestigung am Bügel G (siehe Installationsschritte 20a-20b) auch noch einmal an der Unterseite des Kaminoberteils vorhanden sind.

Hinweis! Für alle bereits zusammengebaute Modelle: Die Montageschritte 1, 2, 3 werden nicht berücksichtigt; bei der Installation der Haube ist mit Schritt 4 zu beginnen.

1. Die Sauggruppe auf eine Fläche stellen und den unteren Haubenteil einschieben (siehe Abbildung entsprechend dem jeweiligen Modell – zum Beispiel - Abb. 1C/8C - 1D/8D - 1I/8I - 1E/8E - 1F/8F - 1G/8G - 1H/8H - 1R/8R - 1N-1O-1P).

2. Den Elektroanschluss zwischen den beiden Teilen vornehmen (Bild 9).

3. Die Haube mit den Schrauben endgültig an der Sauggruppe befestigen (siehe Abbildung entsprechend dem jeweiligen Modell - zum Beispiel - Abb. 1C/8C - 1D/8D - 1I/8I - 1E/8E - 1F/8F - 1G/8G - 1H/8H - 1R/8R - 1N-1O-1P).

4. Mit einem Bleistift an der Wand eine Linie bis zur Decke kennzeichnen, die mit der Mittellinie übereinstimmen muss und die Montage erleichtert (Bild 10).

5. Den Bohrplan an die Wand legen: die vertikale Mittellinie des Bohrplans muss mit der an der Wand gekennzeichneten Linie übereinstimmen; ferner muss die untere Bohrplankante der unteren Kante der Haube entsprechen: hierbei ist zu berücksichtigen, dass die Unterseite der Haube nach erfolgter Montage bei Elektrokochmulden mindestens 50 cm bzw. bei Gas- oder gemischten Kochmulden 65 cm entfernt sein muss.

6. Den unteren Haltebügel so an das Bohrschema anlegen, dass er sich mit dem vorgezeichneten Rechteck deckt, die beiden äußeren Bohrlöcher kennzeichnen und bohren, das Bohrschema entfernen und zwei Wanddübel einfügen und mit zwei 5x45mm-Schrauben den Haltebügel der Haube befestigen (Bild 10).

Achtung: Nur Modelle in Bild 1Q/10Q:

Den mittleren Bügel mit 2 Schrauben und Wanddübeln über dem unteren Bügel befestigen (siehe Bohrschema für die Position der Löcher).

1. Falls noch nicht montiert, die Ösen mit zwei Schrauben an den Seiten der Sauggruppe befestigen (Abb. 10a). Die Haube am unteren Bügel einhängen.

2. Die Distanz der Haube zur Wand regeln.

3. Die Haube horizontal ausrichten.

4. Vom Innern der Sauggruppe aus, mit einem Bleistift das Bohrloch für die endgültige Befestigung der Haube kennzeichnen (1 oder 2 endgültige Befestigungspunkte notwendig) (Bild 11).

5. Die Haube vom unteren Bügel abnehmen.

6. Die gekennzeichnete Stelle bohren (∅8mm) (Bild 12).

13.Je nach Bedarf 1 oder 2 Wanddübel einfügen.

1. Den Kaminhaltebügel G an die Wand (nahe der Decke) anlegen, den Kaminhaltebügel als Bohrschablone benutzen (Sofern vorhanden, muss das kleine Langloch auf der Halterung mit der vorher auf der Wand angezeichneten Linie übereinstimmen) und mit dem Bleistift zwei Löcher kennzeichnen, die Löcher bohren (∅8 mm) und 2 Dübel einsetzen (Bild 13).

2. Den Kaminhaltebügel mit 2 Schrauben 5x45mm an der Wand fixieren.

3. Die Haube beim unteren Bügel einhängen.

4. Die Dunstabzugshaube definitiv (UNBEDINGT NOTWENDIG) an der Wand fixieren (Bild 14).

5. Den Rohranschluss zum Ableiten des Rauchs am Anschlussring an der Oberseite des Saugmotors vornehmen (Rohr und Rohrschellen werden nicht mitgeliefert, sondern müssen gekauft werden).

Das andere Rohrende muss bei Abluftbetrieb an eine Vorrichtung angeschlossen werden, die den Rauch in Freie leitet.

Soll die Haube mit Umluftbetrieb arbeiten, anschließend das Umlenkgitter F am Kaminhaltebügel G befestigen und das andere Rohrende mit dem auf das Umlenkgitter F gesetzten Anschlussring verbinden (Bild 13-15).

1. Den Elektroanschluss vornehmen.

Achtung: Nur Modelle in Bild 1Q:

Fahren Sie mit dem Installationsschritt 23 fort.

1. Die Kamine anbringen und oben mit 2 Schrauben (20a) an der Kaminhalterung „G“ (20b) fixieren (Bild 16).

Nur für die Modelle mit Glasfaserlichtpunkten (Abb. 1G):

Überprüfen, dass die Kamine abgebaut werden können, um Zugang zu dem Fach zu gewähren, in dem sich die Lampe für die Glasfasern befindet.

Nur für das Modell mit Bedienfeld auf dem Kamin (Abb. 1L- 17): Den Flachdraht der Steuerung, der von der Motorgruppe kommt, über die Öffnung des Kamins von innen nach außen hindurchführen (20c).

Den Anschluss des Bedienfeldes an den Flachdraht vornehmen.

Hinweis! Der Stift des Anschlussstücks des Flachdrahts MUSS mit dem Loch im Anschlussockel auf der Rückseite des Bedienfelds übereinstimmen.

1. Den unteren Kaminteil nach unten gleiten lassen, um die Sauggruppe vollständig abzudecken und in den entsprechenden Sitz an der Haube einschieben (Bild 18).

2. Das Kaminunterteil mit zwei Schrauben befestigen (nur für das Modell in Bild 1H/19H-1J/19J-1L/19L-1M/19M-1N/19N-1O/19O-1P/19P).

23.Nur Modelle in Bild 1Q:

- Die Kamingruppe auf die Sauggruppe aufsetzen. Die elektrischen Anschlüsse zwischen den beiden Teilen vornehmen (Bild 9).

- Die Kamingruppe mit den Schrauben endgültig an der Sauggruppe befestigen (dabei die entsprechende Abbildung des betreffenden Modells zu Hilfe nehmen) (Bild 8Q).

Hinweis! Prüfen, dass das Unterteil des Kamins im mittleren Bügel einrastet (Bild 20).

- Das Oberteil der Kamingruppe mit 2 Schrauben am Kaminhaltebügel befestigen (Bild 16).

Das Kohlefiltergestell und den/die Fettfilter wieder einbauen und den ordnungsgemäßen Betrieb der Haube prüfen.

Elektrischer Anschluss

Die Netzspannung muss der Spannung entsprechen, die auf dem Typenschild im Inneren der Küchenhaube angegebenen ist. Wenn die Küchenhaube mit einem Netzstecker ausgestattet ist, diesen an eine den gültigen Normen entsprechende, jederzeit zugängliche Steckdose anschliessen. Wenn die Küchenhaube nicht mit einem Netzstecker ausgestattet ist, muss sie direkt an das Stromnetz angeschlossen werden. Dazu einen zweipoligen normierten Schalter anbringen, dessen geöffnete Anschlusstellen mindestens 3 mm auseinanderliegen müssen (gut zugänglich).

Beschreibung der Dunstabzugshaube - Abb. 1

1 Bedienfeld
2 Fettfilter
3 Griff zum Aushaken des Fettfilters
4 Lampe
5 Dunstschirm
6 Teleskopkamin
7 Luftaustritt (nur bei Umluftbetrieb)
8 Lichtpunkte (nur für das Modell in Abb. 1G)

Funktionsweise -Alle Versionen

Im Falle einer sehr intensiven Küchendunstkonzentration die höchste Saugstärke einschalten. Es wird empfohlen, die Küchenhaube schon fünf Minuten vor Beginn des Kochvorganges einzuschalten und sie nach dessen Beendigung noch ungefähr 15 Minuten weiterlaufen zu lassen.

Funktionsweise - Modell mit Tastenbedienfeld

A B C D

A. Schalter ON/OFF Beleuchtung
B. Schalter ON/OFF der Absaugfunktion und zum Einschalten der geringsten Saugstärke
B+C. Schalter zum Einschalten der mittleren Saugstärke
B+D. Schalter zum Einschalten der maximalen Saugstärke

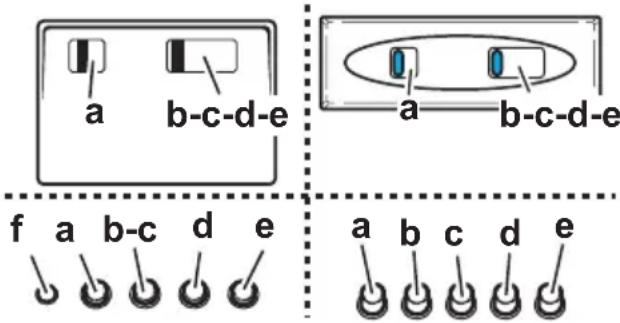

a b-c-d-e a b-c-d-e f a b-c d e a b c d e

a. Schalter ON/OFF Beleuchtung

b. Schalter OFF der Absaugfunktion

c. - d. - e. geringe (c.), mittlere (d.), höchste (e.) Saugstärke.

f. Betriebsanzeigenleuchte (wenn vorgesehen).

Hinweis: Bei einigen Modellen ist nur eine Saugstärke verfügbar.

Hinweis: Die Modelle mit Elektroventil verfügen über 3 Tasten:

(a) Licht EIN/AUS, (b) Schließung und (c) Öffnung des Elektroventils.

A B C D E F

A - Lichtschalter, EIN / AUS

B - Abschaltung Abzugshaube (Warte-/Bereitschaftsposition)

C - Timer der ausgewählten Geschwindigkeitsstufe (zeigt die ausgewählte Geschwindigkeit an sowie eine blinkende Anzeigeleuchte an der Unterseite des Displays). Mit dieser Taste kann der Betrieb der Haube für eine bestimmte Zeit eingestellt werden: 20 Minuten bei ausgewählter Geschwindigkeit 1 15 Minuten bei ausgewählter Geschwindigkeit 2 10 Minuten bei ausgewählter Geschwindigkeit 3 5 Minuten bei ausgewählter Höchstgeschwindigkeit P

D-Anzeigefeld - zeigt:

• Die eingestellte Geschwindigkeitsstufe (1-2-3-P).

• Die Notwendigkeit das Fettfilter zu reinigen (zur Anzeige der Sättigung des Fettfilters erscheint der Buchstabe F im Display).

Nach der Reinigung des Fettfilters die Taste B etwa drei Sekunden lang gedrückt halten. Der Buchstabe F erlischt im Display.

• Die Notwendigkeit das Aktivkohlefilter zu ersetzen (zur Anzeige der Sättigung des Aktivkohlefilters erscheint der Buchstabe C im Display).

Nach der Auswechselung des Kohlefilters die Taste B etwa drei Sekunden lang gedrückt halten. Der Buchstabe C erlischt im Display.

• Die Anzeigeleuchte unten rechts zeigt, wenn sie eingeschaltet ist ohne zu blinken, an, dass die Haube betriebsbereit ist (Bereitschaftsposition), die blinkende Anzeigeleuchte gibt an, dass der Timer der ausgewählten Geschwindigkeit eingeschaltet ist.

Achtung!

Die Sättigungsanzeige des Aktivkohlefilters ist im Normalbetrieb deaktiviert. Um sie zu aktivieren müssen die Tasten E und F gleichzeitig 3 Sekunden lang gedrückt werden.

Anfänglich erscheint der Buchstabe F in der Anzeige (Sättigungsanzeige des metallischen Fettfilters). Dann, nach ungefähr 3 Sekunden erscheint auch der Buchstabe C in der Anzeige (Sättigungsanzeige des Aktivkohlefilters), was für die Aktivierung dieser Anzeigefunktion steht. Um diese

Anzeigefunktion abzuschalten wiederholen Sie die obengenannte Operation bis die Anzeige C (Sättigungsanzeige des Aktivkohlefilters) erlöscht.

E - Taste zur Verringerung der Geschwindigkeit: von der Höchstgeschwindigkeit P auf die Geschwindigkeitsstufe 1.

F - Taste zur Erhöhung der Geschwindigkeit von "Bereitschaft" auf Geschwindigkeitsstufe P. Hinweis! Die Höchstgeschwindigkeit P dauert 5 Minuten, danach schaltet die Haube automatisch auf die Stufe 2 der Geschwindigkeit (Saugstärke) zurück.

Die Dunstabzugshaube oder die Bedienungselemente funktionieren nicht: Für mindestens 5 Sekunden die Stromversorgung der Dunstabzugshaube unterbrechen und dann die Haube erneut einschalten. Kann die Störung nicht behoben werden, kontaktieren Sie bitte den Kundendienst.

Achtung!

Bevor sie das Gerät stromlos machen, erst die Taste A drücken.

A B C D F E

A - Taste AUS (Display ausgeschaltet) / Standby (LED auf dem Display leuchtet) – lange drücken, um die gewünschte Funktion auszuwählen.

B - Lichtschalter, EIN / AUS

C - Timer der ausgewählten Geschwindigkeitsstufe (zeigt die ausgewählte Geschwindigkeit an sowie eine blinkende Anzeigeleuchte an der Unterseite des Displays). Mit dieser Taste kann der Betrieb der Haube für eine bestimmte Zeit eingestellt werden:

20 Minuten bei ausgewählter Geschwindigkeit 1

15 Minuten bei ausgewählter Geschwindigkeit 2

10 Minuten bei ausgewählter Geschwindigkeit 3

5 Minuten bei ausgewählter Höchstgeschwindigkeit P

D - Anzeigefeld - zeigt:

• Die eingestellte Geschwindigkeitsstufe (1-2-3-P).

- Die Notwendigkeit das Fettfilter zu reinigen (zur Anzeige der Sättigung des Fettfilters erscheint der Buchstabe F im Display).

Nach der Reinigung des Fettfilters die Taste A etwa drei Sekunden lang gedrückt halten. Der Buchstabe F erlischt im Display.

• Die Notwendigkeit das Aktivkohlefilter zu ersetzen (zur Anzeige der Sättigung des Aktivkohlefilters erscheint der Buchstabe C im Display).

Nach der Auswechselung des Kohlefilters die Taste A etwa drei Sekunden lang gedrückt halten. Der Buchstabe C erlischt im Display.

• Die Anzeigeleuchte unten rechts zeigt, wenn sie eingeschaltet ist ohne zu blinken, an, dass die Haube betriebsbereit ist (Bereitschaftsposition), die blinkende Anzeigeleuchte gibt an, dass der Timer der ausgewählten Geschwindigkeit eingeschaltet ist.

Hinweis! Die Sättigungsanzeige des Aktivkohlefilters ist normalerweise abgeschaltet, um sie einzuschalten: Die Haube auf AUS (Display ausgeschaltet) stellen, die Tasten C und G gleichzeitig 3 Sekunden lang drücken. Anfänglich erscheint der Buchstabe F in der Anzeige (Sättigungsanzeige des metallischen Fettfilters). Dann, nach ungefähr 3 Sekunden erscheint auch der Buchstabe C in der Anzeige (Sättigungsanzeige des Aktivkohlefilters), was für die Aktivierung dieser Anzeigefunktion steht. Um diese Anzeigefunktion abzuschalten wiederholen Sie die obengenannte Operation bis die Anzeige C (Sättigungsanzeige des Aktivkohlefilters) erlöscht.

E - Taste zur Verringerung der Geschwindigkeit: von der Höchstgeschwindigkeit P auf die Geschwindigkeitsstufe 1.

F - Taste zur Erhöhung der Geschwindigkeit.

G - Taste zeitgesteurte, intensive Saugleistung: Die Dunstabzugshaube arbeitet 5 Minuten lang bei dieser Geschwindigkeit und schaltet dann zur voreingestellten Betriebsweise zurück. Im Display erscheinen der Buchstabe P und ein Blinker Punkt. Diese Funktion kann durch Drücken der Taste A annulliert werden.

Die Dunstabzugshaube oder die Bedienungselemente funktionieren nicht: Für mindestens 5 Sekunden die Stromversorgung der Dunstabzugshaube unterbrechen und dann die Haube erneut einschalten. Kann die Störung nicht behoben werden, kontaktieren Sie bitte den Kundendienst.

Achtung!

Bevor sie das Gerät stromlos machen, erst die Taste A drücken.

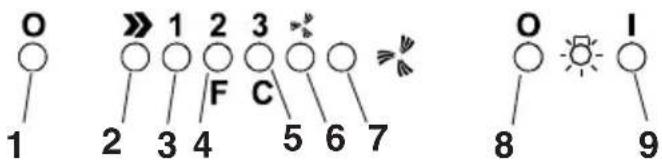

O 1 2 3 4 5 6 7 >> 1 2 3 F C O I 8 9

1. Ausschalter

2. Einschalter und Auswahl der Lüfterstufe 1-2-3-1-2

3. Stufe 1

4. Stufe 2 und Sättigungsanzeige Metallfettfilter_(in letzterem Fall blinkt die Anzeige - siehe Anleitungen zur Reinigung der Fettfilter).

Nach erfolgter Reinigung des Fettfilters drücken Sie die Taste 1 für mindestens 3 Sekunden ein, bis der Signalton ertönt: die LED 4 schaltet sich ab.

1. Stufe 3 und Sättigungsanzeige Aktiv-Kohlefilter (LED)(in letzterem Fall blinkt die Anzeige - siehe Anleitungen zum Wechsel der Aktivkohlefilter).

Nach erfolgtem Aktivkohlefilterwechsel drücken Sie die Taste 1 für mindestens 3 Sekunden ein, bis der Signalton ertönt: die LED 5 schaltet sich ab.

Achtung!

Die Sättigungsanzeige des Aktivkohlefilters ist deaktiviert.

Soll die Sättigungsanzeige des Aktivkohlefilters aktiviert werden, 3 Sekunden lang gleichzeitig die Tasten 2 und 7 drücken: zunächst blinkt nur die LED 4 und nach Ablauf der 3 Sekunden beginnt auch die LED 5 zu blinken und zeigt so an, daß der Aktivkohlefilter nun aktiv ist.

Für seine Deaktivierung die beiden Tasten erneut drücken: nach 3 Sekungen stellt die LED 5 das Blinken ein und die Vorrichtung ist deaktiviert.

1. Intensivstufe - LED-Anzeige

2. Einschalter Intensivstufe

Die Intensivstufe wird für 5 Minuten in Betrieb genommen. Danach geht die Dunsthaube zu der vorher eingestellten Stufe zurück bzw. geht aus, wenn keine Stufe eingestellt ist.

Um die Intensivstufe vor den 5 Minuten zu beenden, drücken Sie den Knopf 1 oder 2.

1. Ausschalter Beleuchtung

2. Ausschalter Beleuchtung

Die Dunstabzugshaube oder die Bedienungselemente funktionieren nicht: Für mindestens 5 Sekunden die Stromversorgung der Dunstabzugshaube unterbrechen und dann die Haube erneut einschalten. Kann die Störung nicht behoben werden, kontaktieren Sie bitte den Kundendienst.

2- Verringert die Saugstärke.

3- Erhöht die Saugstärke.

4- Timer 5/15 Minuten

Schaltet den Timer ein und aus.

Automatische Abschaltung der eingestellten Saugstärke.

5- Reset der Kohlefiltersättigungsanzeige

Wenn sich die Anzeigeleuchte F einschaltet, muss der Kohlefilter gereinigt oder ausgetauscht werden.

Nach der Auswechslung des Kohlefilters mindestens drei Sekunden lang drücken, die Anzeigeleuchte F schaltet sich aus und zeigt die erfolgte Rückstellung der Sättigungsanzeige an.

6- Licht EIN/AUS

Die Dunstabzugshaube oder die Bedienungselemente funktionieren nicht: Für mindestens 5 Sekunden die Stromversorgung der Dunstabzugshaube unterbrechen und dann die Haube erneut einschalten. Kann die Störung nicht behoben werden, kontaktieren Sie bitte den Kundendienst.

Elektronisches Modell mit Sensor

0 1 2 3 S Sensor Reset F C T1 T2 1 2 3 4 T3 T4 T5 0/1

T1 - On/Off-Taste der Dunstabzugshaube

T2 - Taste zur zyklischen Steigerung der Geschwindigkeitsstufe des Motors

Indem Sie diese Taste ein erstes Mal drücken, aktivieren Sie die Geschwindigkeitsstufe 1. Jeder Geschwindigkeitsstufe entspricht das Aufleuchten eines LEDs (1-2-3). Bei der Intensiv-Geschwindigkeitsstufe blinkt das LED 4.

Nach einer Dauer von 5 Minuten schaltet die Dunstabzugshaube auf die Geschwindigkeitsstufe 2 zurück. Wenn Sie die Taste T2 vor Ablauf der 5 Minuten drücken, schaltet die Dunstanzugshaube auf die erste Geschwindigkeitsstufe zurück.

T5 - Licht On/Off-Taste

Filter Anzeige

(Diese Funktion ist bei eingeschalteter Dunstabzugshaube aktiv): Die Fettfilter-Anzeige leuchtet nach 80 Stunden Betrieb der Dunstabzugshaube auf (LED 1 blinkt). Die Anzeige des Aktivkohlefilters leuchtet nach 320 Stunden Betrieb der Dunstabzugshaube auf (LED 2 blinkt). Bei gleichzeitiger Anzeige des Fettfilters und des Kohlefilters blinken LED 1 und 2 abwechselnd.

Reset der Filter Anzeige:

Halten Sie die Taste T4 3 Sekunden lang gedrückt, bis das LED 1 erlischt (Fettfilter). Sollte die Anzeige für beide Filter (Fettfilter und Kohlefilter) aufleuchten, wiederholen Sie den beschriebenen Vorgang: indem Sie die Taste T4 ein erstes Mal drücken, erlöschen die abwechselnd blinkenden LED 1 und 2, sofort danach blinkt LED 2 wieder. Drücken Sie nun T4 ein weiteres Mal für 3 Sekunden. Ein akustisches Signal ertönt jedes Mal, um Ihnen anzuzeigen, dass der Vorgang abgeschlossen wurde.

Freischalten der Kohlefilter-Anzeige:

Die Dunstabzugshaube sieht nur die Fettfilter-Anzeige vor. Um die Anzeige des Kohlefilters frei zuschalten: drücken Sie bei abgeschalteter Dunstabzugshaube die Tasten T2 und T4 für 3 Sekunden. Das Blinken der LEDs 1 und 2 zeigt an, dass die Einstellung abgeschlossen ist. Um die Anzeige des Kohlefilters zu deaktivieren, wiederholen Sie diesen Vorgang (bei abgeschalteter Dunstabzugshaube). Ein akustisches Signal ertönt jedes Mal, um Ihnen

anzuzeigen, dass der Vorgang abgeschlossen wurde.

Automatische Eichung:

Das System führt ungefähr alle 30 Minuten die automatische Eichung durch (Eichung der Funktionsparameter der Sensoren).

Manuelle Eichung:

Halten Sie bei abgeschalteter Dunstanzugshaube ungefähr 3 Sekunden lang die Tasten T3 und T4 gedrückt, bis das akustische Signal ertönt.

Automatischer Betrieb:

Um den automatischen Betrieb zu aktivieren, drücken Sie die Taste T3: LED 4 leuchtet auf. Um zum manuellen Betrieb zurückzukehren, drücken Sie die Taste T1, T2 oder T3.

Test der Sensoren:

Wird bei automatischem Betrieb der Dunstanzugshaube regelmäßig durchgeführt. Bei einer Störung blinken alle LEDs: in diesem Fall schalten Sie auf manuellen Betrieb um, indem Sie die Taste T1, T2 oder T3 drücken.

Wahl der Kochfläche:

Dieser Vorgang optimiert den automatischen Betrieb der Dunstabzugshaube: bei abgeschalteter Dunstanzugshaube drücken Sie ungefähr 3 Sekunden die Tasten T2 und T3, bis die Kochfläche angezeigt wird, die benutzt wird:

Gaskochfläche - LED 1 an

Induktionskochfläche – LED 2 an

Elektrische Kochfläche – LED 3 an

Wählen Sie die gewünschte Kochfläche aus, indem Sie T2 drücken. Halten Sie anschließend T2 und T3 gleichzeitig 3 Sekunden lang gedrückt, bis das akustische Signal ertönt. Daraufhin wird sich die Dunstabzugshaube ausschalten. Die Standard-Eingabe der Dunstabzugshaube ist diejenige für Gaskochflächen.

Achtung: führen Sie diesen Vorgang durch, wenn Sie die Dunstanzugshaube das erste Mal in Betrieb nehmen.

Wartung

Vor sämtlichen Wartungsarbeiten muss die Stromzufuhr der Küchenhaube unterbrochen werden.

Reinigung

Die Küchenhaube muss sowohl innen als auch aussen häufig gereinigt werden.

Zur Reinigung ein mit denaturiertem Alkohol oder flüssigem Neutralreiniger getränktes Tuch verwenden. Keine Produkte nehmen, die Scheuermittel enthalten.

Zur beachtung: Die Nichtbeachtung der Anweisungen, die die Reinigung der Dunstabzugshaube und das Auswechseln und die Reinigung der Filter betreffen, können Brandgefahr verursachen.

Wir empfehlen daher die folgenden Anweisungen zu beachten.

Fettfilter

Dieser muss einmal monatlich gewaschen werden (oder wenn das Sättigungsanzeigesystem der Filter – sofern bei dem jeweiligen Modell vorgesehen – diese Notwendigkeit anzeigt – siehe vorige Seite). Das kann mit einem milden Waschmittel von Hand, oder in der Spülmaschine bei niedriger Temperatur und kurzspülgang erfolgen. Der Metallfettfilter kann bei der Reinigung in der Spülmaschine abfärben, was seine Filtermerkmale jedoch in keiner Weise beeinträchtigt. Zwecks Demontage der Fettfilter den Aushakgriff ziehen (f) - (Bild 2).

Aktivkohlefilter (nur bei der Umluftversion)

Dieser Filter bindet die unangenehmen Gerüche, die beim Kochen entstehen.

Der Aktivkohlefilter wird alle zwei Monate (oder wenn das Sättigungsanzeigesystem der Filter – sofern bei dem jeweiligen Modell vorgesehen – diese Notwendigkeit anzeigt – siehe vorige Seite) in warmem Wasser und geeigneten Waschmitteln oder in der Spülmaschine bei 65°C gewaschen (in diesem Fall den ollständigen Spülzyklus – ohne zusätzliches Geschirr im Inneren der Geschirrspülmaschine - einschalten).

Das überschüssige Wasser entfernen, ohne dabei den Filter zu beschädigen; danach das Vlies aus dem Plastikrahmen entfernen und dieses bei 100° für 10 Minuten in den Ofen legen, um es vollständig zu trocknen. Das Vlies muss alle 3 Jahre ausgewechselt werden und weiterhin jedes Mal dann, wenn es beschädigt ist.

Das Gestell, das den Filter trägt, abnehmen, dafür die Knäufe (g), die es an der Haube befestigen, um 90° drehen (Bild 3). Das Kohlekissen (i) in den Rahmen (h) schieben und alles wieder an entsprechender Stelle (j) montieren.

Es besteht die Möglichkeit einen traditionellen Kohlefilter zu benutzen, welcher weder gewaschen noch regeneriert werden kann. Dieser Kohlefilter muss alle 3 bis 4 Monate gewechselt werden.

Das Kohlefiltergestell und der Filter sind zusammengeschweißt, das eventuell mit der Haube mitgelieferte Gestell ist daher nicht zu verwenden.

Der Kohlefilter wird in die Dunstabzugshaube eingesetzt und mit den vorgesehenen 2 Plastikschrauben befestigt.

Ersetzten der Lämpchen

Hinweis: Vor Berühren der Lampen sich vergewissern, dass sie abgekühlt sind.

Fur die Modelle wie bei Bild 1E + Bild 4E:

1. Die Lampenabdeckung drücken und loslassen, um sie zu öffnen.

2. Die defekte Lampe auswechseln. Ausschließlich Halogenlampen zu max. 20W (G4) verwenden und darauf achten, diese nicht mit den

Händen zu berühren.

1. Die Lampenabdeckung wieder schließen (Schnappverschluss).

Fur die Modelle wie bei Bild 1N/1O + Bild 4N/4O:

1. Die Lampenabdeckung losschrauben).

2. Die defekte Lampe auswechseln. Ausschließlich Halogenlampen zu max. 20W (G4) verwenden und darauf achten, diese nicht mit den Händen zu berühren.

3. Die Lampenabdeckung wieder andrehen..

Fur die Modelle wie bei Bild 1+Bild 4 (A/B/C/D/F/H/I/K/P/Q/S/T/U/V):

1. Die Lampenabdeckung mit Hilfe eines kleinen Schlitzschraubenziehers oder ähnlichem entfernen..

2. Die defekte Lampe auswechseln. Ausschließlich Halogenlampen zu max. 20W (G4) verwenden und darauf achten, diese nicht mit den Händen zu berühren.

3. Die Lampenabdeckung wieder schließen (Schnappverschluss).

Fur die Modelle wie bei Bild 1J + Bild 4J:

1. Mit Hilfe eines kleinen Schlitzschraubenziehers den Rand des Lämpchens anheben, um dieses herausziehen zu können.

2. Das Verbindungsstück „a“ entfernen.

3. Das zu ersetzende Lämpchen entfernen und dieses mit einer Lampe vom Typ PHILIPS STANDARD LINE mit dem Code 425409, mit 12V 20W 30° ∅35 12V GU4 ersetzen.

4. Das Ersetzen und die Montage des neuen Lämpchens durchführen, indem die beschriebenen Schritte in umgekehrter Reihenfolge ausgeführt werden.

Fur die Modelle wie bei Bild 1G + Bild 5G: die Kamine abbauen: die beiden Schrauben (20a), die das Kaminoberteil an der Halterung „G“ befestigen, entfernen (Bild 16).

Das Kästchen „q“ entfernen: Dazu die Schraube „r“ entfernen, die es an der Haube befestigt.

Die Lampenfassung „s“ entfernen: Dazu die Schraube „t“ entfernen, die sie am Lampenfach befestigt.

Die defekte Lampe herausnehmen.

Nur Halogenlampen PHILIPS Typ 14515 (GX 5.3) 12V - 75W verwenden.

Die Lampenfassung „s“ und das Kästchen „q“ wieder einsetzen und befestigen und die Kamine wieder anbringen.

Fur die Modelle wie bei Bild 1K:

Bei einigen Versionen dieser Haube sind Glühbirnen von höchstens 40W (E14) vorgesehen, die Lampenabdeckung drücken, um auf das Lampenfach zuzugreifen, und die Auswechselung vornehmen.

Nur für das Modell in Bild 1L + Bild 6L:

1. Die Frontwand „v“, die die Lampe trägt, nach oben öffnen (Abb. 6L), dabei darauf achten, mit einer Hand die Lampe „z“ zu halten.

2. Die defekte Lampe mit einer neuen mit denselben technischen Eigenschaften austauschen.

Hinweis! Um die gleiche Beleuchtungsqualität zu gewährleisten, wird empfohlen, denselben Typ Lampen zu benutzen:

Neonlampe von Philips mit 13 Watt Ref.-Nr. 8711500644305.

Darauf Acht geben, dass der durchsichtige Teil der Lampen nach innen zeigt, um eine korrekte Lichtausbreitung zu gewährleisten.

1. Auswechselung des Starters:

Starter mit den gleichen technischen Daten verwenden. Empfohlene Starter: Philips S10 Starter verwenden.

1. Die Lampe und die Frontwand in umgekehrter Reihenfolge des Ausbaus wieder einbauen.

Nur für das Modell in Bild 1M + Bild 7M:

1. Die Fettfilter entfernen.

2. Die Lichtabdeckung durch Lösen der 3 Schrauben, die sie an der Haube befestigen, ausbauen (die Abdeckung festhalten, damit sie nicht herunterfällt).

3. Die defekte Lampe mit einer neuen mit denselben technischen Eigenschaften austauschen.

Auswechselung des Starters:

Starter mit den gleichen technischen Daten verwenden. Empfohlene Starter: Philips S10 Starter verwenden. 4. Die Lichtabdeckung und die Fettfilter in umgekehrter Reihenfolge des Ausbaus wieder einbauen.

Sollte die Beleuchtung nicht funktionieren, erst kontrollieren, ob die Lampen einwandfrei eingedreht sind, ehe man sich an den Kundendienst wendet.

Warnung

Wenn die Dunstabzugshaube gleichzeitig mit Geräten, die nicht mit elektrischer Energie betrieben werden, in Betrieb ist, darf der Unterdruck des Raumes 4 pa (4 x 10 ^-5 bar) nicht überschreiten. Die Küchenhaube niemals einschalten, ohne das Gitter korrekt einzusetzen! Die angesaugte Luft darf nicht in ein Abluftrohr geleitet werden, in das die Abluft von Geräten geleitet wird, die an eine andere Energiequelle als an die elektrische angeschlossen sind. Ein Raum, in dem gleichzeitig eine Küchenhaube und Geräte in Betrieb sind, die an eine andere Energiequelle als an die elektrische angeschlossen sind, muss immer gut belüftet werden. Es ist strengstens verboten, unter der Küchenhaube Speisen auf offener Flamme zuzubereiten. Offenes Feuer schädigt die Filter und kann einen Brand verursachen, daher muss dieses in jedem Falle vermieden werden. Beim Fritieren muss das erhitzte Öl ständig kontrolliert werden, um zu vermeiden, dass es in Brand gerät. Was die technischen Abstände und die Sicherheitsabstände betrifft, die bei der Ableitung der Dämpfe beachtet werden müssen, so sind die Angaben der zuständigen örtlichen Behörden strengstens einzuhalten.

In Übereinstimmung mit den Anforderungen der Europäischen Richtlinie 2002/96/EG über Elektro- und Elektronik-Altgeräte (WEEE) ist vorliegendes Gerät mit einer Markierung versehen. Sie leisten einen positiven Beitrag für den Schutz der Umwelt und die Gesundheit des Menschen, wenn Sie dieses Gerät einer gesonderten Abfallsammlung zuführen. Im unsortierten Siedlungsmüll könnte ein solches Gerät durch unsachgemäße Entsorgung negative Konsequenzen nach sich ziehen. Auf dem Produkt oder der beiliegenden Produktdokumentation

ist folgendes Symbol einer durchgestrichenen Abfalltonne abgebildet. Es weist darauf hin, dass eine Entsorgung im normalen Haushaltsabfall nicht zulässig ist. Entsorgen Sie dieses Produkt im Recyclinghof mit einer getrennten Sammlung für Elektro- und Elektronikgeräte. Die Entsorgung muss gemäß den örtlichen Bestimmungen zur Abfallbeseitigung erfolgen. Bitte wenden Sie sich an die zuständigen Behörden Ihrer Gemeindeverwaltung, an den lokalen Recyclinghof für Haushaltsmüll oder an den Händler, bei dem Sie dieses Gerät erworben haben, um weitere Informationen über Behandlung, Verwertung und Wiederverwendung dieses Produkts zu erhalten.

Automatische werking:

• Rychlosti (1-2-3-P),

• Rychlosti (1-2-3-P),
