GEBRUIKSAANWIJZING 3CFT9 BRS X FAGOR

Raadpleeg ook de tekeningen uit de eerste bladzijden met de alfabetische verwijzingen uit de toelichtende tekst.

Zich strikt aan de aanwijzingen uit deze tekst houden. ledere aansprakelijkheid voor eventuele schade of brand aan het apparaat veroorzaakt door het niet in acht nemen van de aanwijzingen in deze handleiding weergegeven wordt afgewezen.

In het geval van een elektrisch fornuis moet de afzuigkap minstens 50 cm van de kookplaat afgelegen zijn en 65 cm in geval van gas of gemengd fornuis. Indien in de installatie-aanwijzing van het gaskooktoestel een grotere afstand wordt aangegeven moet hiermee rekening worden gehouden.

De wasemkap heeft een luchtuitgang aan de bovenkant „B“ voor de afvoer van de dampen naar buiten (Uitvoering als afzuigend apparaat – afvoerpijp en bevestigingsbandjes niet meegeleverd).

Als het niet mogelijk is de rook en kookdampen naar buiten af te voeren, kan de wasemkap worden gebruikt als filterend apparaat, door een koolstofffilter te monteren en het afbuigrooster „F“ op de steun (beugel) „G“ aan te brengen; de rook en dampen worden weer teruggebracht in het vertrek via de roosters aan de bovenzijde H, via een afvoerbuis die is aangesloten op de luchtuitgang aan de bovenzijde „B“ en de aansluitring die gemonteerd is op het luchtafbuigrooster „F“ (afvoerpijp en bevestigingsbandjes niet meegeleverd).

De modellen zonder afzuigmotor werken alleen als apparaten met afvoer van de lucht naar buiten, en moeten worden verbonden met een perifere afzuigunit (niet meegeleverd). De wasemkap is voorzien van bevestigingspluggen die geschikt zijn voor de meeste muurs/plafonds. Er moet echter contact opgenomen worden met een gekwalificeerd technicus om u ervan te vergewissen dat de materialen geschikt zijn voor het type muur/plafond. Het muur/plafond moet stevig genoeg zijn om het gewicht van de kap te houden.

Installatie

Voorafgaande informatie voor installatie van de wasemkap:

Koppel de wasemkap tijdens het maken van de elektrische aansluiting af van het elektriciteitsnet via de hoofdschakelaar in uw woning.

Verwijder het/de vetfilter/s en het frame van het koolstofffilter. Montagesteun monteren (3 delen):

De drie delen moeten met 4 schroeven aan elkaar bevestigd worden, de maat van de steun is regelbaar en moet overeenkomen met de binnenbreedte van de telescoopschouw.

Luchtgeleider monteren (alleen in het geval dat een luchtgeleider bestaande uit drie delen geleverd wordt – de luchtgeleider wordt alleen voor het filterende apparaat gebruikt)

De drie delen moeten met 2 schroeven aan elkaar bevestigd worden, de maat van de luchtgeleider is regelbaar en moet overeenkomen met de breedte van de montagesteun waaran hij wordt bevestigd.

Alleen voor het model in Fig. 1D/8D - 1E/8E - 1Q/8Q Verwijder en BEWAAR de schroeven voor de tijdelijke bevestiging (voor het vervoer) van de kap of van de schouwdelen (naargelang het model in Uw bezit) aan de zuiggroep. Om de installatie te vergemakkelijken de twee delen uit elkaar halen, controleer de wijze waarop ze aan elkaar bevestigd zijn om later op de juiste wijze de montage uit te voeren.

Alvorens de wasemkap aan de zuiggroep te bevestigen controleer of het metalen onderdeel (dampscherm) die de lampen en het/de vetfilter/s ophoudt goed met de voorkant overeenkomt, indien nodig het onderdeel naar voren schuiven tot het slageinde.

Attentie!

De schouw is bestemd voor de installatie in de filterende versie.

In enkele uitvoeringen is het mogelijk, om de wasemkap als zuigapparaat te gebruiken, het bovenste schouwdeel ondersteboven te plaatsen en in het onderste schouwdeel te voeren zodat de uitsparingen voor de luchtafvoer niet meer zichtbaar zijn. De schouwen waarbij deze handeling mogelijk is zijn herkenbaar door de aanwezigheid van hechtpunten aan de beugel G (zie installatie volgorde 20a-20b) ook aan de onderkant van de bovenste schouw.

Attentie! Voor alle reeds gemonteerde uitvoeringen: de montagehandelingen „1, 2, 3“ niet in beschouwing nemen, begin voor de installatie van de wasemkap met de handeling „4“.

1. Zet de afzuiggroep op een vlak en steek het onderste schouwdeel hierin (raadpleeg de afbeelding van het model in Uw bezit - bijvoorbeeld - Fig. 1C/8C - 1D/8D - 1I/8I - 1E/8E - 1F/8F - 1G/8G - 1H/8H - 1R/8R - 1N-1O-1P).

2. Maak de elektrische aansluitingen tussen de twee delen (afb. 9).

3. Zet de wasemkap definitief aan de zuiggroep met de schroeven vast (raadpleeg de afbeelding van het model in Uw bezit - bijvoorbeeld - Fig. 1C/8C - 1D/8D - 1I/8I - 1E/8E - 1F/8F - 1G/8G - 1H/8H - 1R/8R - 1N-1O-1P).

4. Teken met een potlood een lijn op de muur tot aan het plafond, die correspondeert met de middellijn van het apparaat; dit vergemakkelijkt de installatie (afb. 10).

5. Houd de boormal tegen de muur: de verticale middelijn op de boormal moet corresponderen met de middelijn die op de muur getekend is, bovendien correspondeert de onderkant van de boormal met de onderkant van de wasemkap: denk eraan dat de onderkant van de wasemkap na de installatie minstens 50 cm boven de kookplaat moet zitten bij een elektrische kookplaat, en 65 cm bij een gas- of gemengde kookplaat.

6. Houd de onderste draagbeugel tegen de boormal en laat deze samenvallen met de gestippelde rechthoek, teken de twee externe gaten en boor deze, haal de boormal weg, steek 2 pluggen in de muur en zet de draagbeugel van de wasemkap vast met 2 schroeven van 5x45mm (afb. 10).

Attentie alleen voor het model in afb. 1Q/10Q:

Bevestig de centrale beugel met 2 schroeven en muurpluggen boven de onderste beugel (zie de boormal voor de positie van de gaten).

1. Indien de haken niet gemonteerd zijn, maak ze met twee schroeven vast aan de zijkanten van de zuiggroep (fig. 10a). Hang de wasemkap aan de onderste beugel.

2. Regel de afstand van de wasemkap tot de muur.

3. Regel de horizontale positie van de wasemkap.

4. Teken met een potlood, vanuit de binnenkant van de zuiggroep, het gat voor de definitieve bevestiging aan

de wasemkap (1 of 2 definitieve hechtpunten nodig) (afb. 11).

11.Haal de wasemkap van de onderste beugel.

1. Boor het gat op het aangegeven punt (∅ 8 mm) (afb. 12).

2. Voer, naar behoefte, 1 of 2 pluggen in.

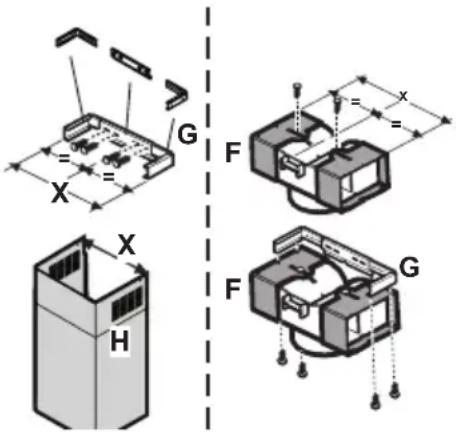

3. Bevestig de draagbeugel van de schouwdelen „G“ aan de muur aansluitend aan het plafond, gebruik de draagbeugel als boormal (indien aanwezig, moet de kleine uitsparing op het steunstuk samenvallen met de eerder op de muur getrokken lijn) en teken met een potlood 2 gaten, boor de gaten (∅8mm), steek er 2 pluggen in (afb. 13).

4. Bevestig de draagbeugel van de schouwdelen aan de muur met 2 schroeven van 5x45 mm.

5. Haak de wasemkap aan de onderste beugel.

6. Zet de wasemkap definitief vast aan de muur (DIT IS BESLIST NOODZAKELIJK) (afb. 14).

7. Sluit een rookafvoerpijp aan (pijp en bevestigingsbandjes worden niet meegeleverd, moeten apart worden aangeschaft) aan de aansluitring boven de afzuigmotoreenheid.

Het andere uiteinde van de pijp moet worden aangesloten op een rookafvoermechanisme naar buiten, als de wasemkap gebruikt wordt als afzuigapparaat. Als u de wasemkap wilt gebruiken als filterend apparaat, bevestig aan de draagbeugel G de luchtgeleider F en het andere uiteinde van de pijp aan de aansluitring aanwezig op de luchtgeleider F (afb. 13-15).

1. Maak de elektrische aansluiting.

Attentie alleen de modellen in afb. 1Q: Ga door met het installatie nummer 23.

1. Breng de schouwdelen aan en zet hen aan de bovenkant vast met 2 schroeven (20a) aan de steun van de schouwdelen „G“ (20b) (afb. 16).

Alleen voor de uitvoering met verlichtingspunten met optische vezels (afb. 1G):

Controleer of de schouwdelen verwijderd kunnen worden om de lamp met optische vezels te bereiken.

Alleen voor de uitvoering met bedieningspaneel op de schouw (afb. 1L- 17):

Voer het platte snoer van de bedieningen afkomstig uit de motorgroep in de uitsparing van de schouw vanuit de binnenkant naar buiten toe (20c).

Voer de aansluiting van het bedieningspaneel aan het snoer.

Attentie! De pen van het eindstuk van het snoer MOET overeenkomen met de opening in de aansluiting aan de achterkant van het bedieningspaneel.

1. Laat het onderste schouwdeel dalen om de afzuiggroep helemaal af te dekken, totdat hij goed op zijn plaats boven de wasemkap zit (afb. 18).

2. Maak het onderste deel van de schouw met twee schroeven vast (alleen voor de uitvoering uit Fig. 1H/19H-1J/19J-1L/19L-1M/19M-1N/19N-1O/19O-1P/19P).

23.Alleen de modellen in afb. 1Q:

- Schuif de schouwdelen op de zuiggroep. Maak de elektrische aansluitingen tussen de twee delen (afb. 9).

- Bevestig met de schroeven definitief de schouwdelen aan de zuiggroep (raadpleeg de afbeelding van het model in Uw bezit) (afb. 8Q).

Attentie! Controleer of het onderste schouwdeel op de centrale beugel ingevoerd wordt (afb. 20).

- Maak de bovenste schouwdeel met 2 schroeven vast aan de draagbeugel (afb. 16).

Monteer het frame van het koolstofffilter en het/de vetfilter/s en controleer of de wasemkap perfect functioneert.

Elektrische aansluiting

De netspanning moet corresponderen met de spanning die vermeld wordt op het etiket met eigenschappen, aan de binnenkant van de wasemkap. Als de wasemkap een stekker heeft, moet deze in een stopcontact worden gestoken dat voldoet aan de geldende voorschriften en goed te bereiken is. Heeft de kap geen stekker (rechtstreekse verbinding met het net), dan moet er een tweepolige schakelaar worden geplaatst met een afstand tussen de contacten bij opening van minimaal 3 mm (ook deze moet aan de normen voldoen en gemakkelijk bereikbaar zijn).

Beschrijving van de wasemkap - afb. 1

1 Bedieningspaneel
2 Vetfilter
3 Handgreep voor ontgrendeling van het vetfilter
4 Halogeenlamp
5 Dampscherm
6 Telescopische schouw
7 Luchtuitgang (alleen voor gebruik als filterend apparaat)
8 Verlichting (alleen voor de uitvoering van afb. 1F)

Werking – alle modellen

In geval van een sterke dampconcentratie in de keuken gebruik de hoogste zuigkracht. We raden aan de kap 5 minuten voordat U begint te koken aan te doen en deze nog voor ongeveer 15 minuten nadat u klaar bent met koken aan te laten.

Werking - Model met toetsenbord

A. ON/OFF lichtknop
B. OFF/ON knop voor de zuigfunctie en voor de selectie van de laagste zuigkracht
B+C. Knop middelste zuigkracht
B+D. Knop maximale zuigkracht

f. Controlelampje voor de werking (indien voorzien).

Opmerking: Enkele modellen zijn voorzien van één enkele Zuigkracht.

Attentie: de modellen met elektrische klep zijn voorzien van 3 toetsen:

(a) Verlichting ON/OFF, (b) Sluiting en (c) Opening Elektrische Klep.

A B C D E F

A - ON/OFF lichtknop

B - OFF knop motor (wachtpositie/stand by“)

C - Timer van de geselecteerde zuigkracht (geeft de geselecteerde zuigkracht weer en een knipperende LED aan de onderkant van de display).

Met deze knop is het mogelijk de wasemkap voor een vastgestelde tijd te laten functioneren:

20 minuten als de zuigkracht 1 geselecteerd is

15 minuten als de zuigkracht 2 geselecteerd is 10 minuten als de zuigkracht 3 geselecteerd is

5 minuten als de intensieve zuigkracht P geselecteerd is

D - Display - geeft:

- De zuigkracht weer (Zuigkracht 1-2-3-P).

- De noodzaak om de vetfilters schoon te maken (aanwijzer verzadigde vetfilters – op de display verschijnt de letter F).

Druk na het vetfilter gewassen te hebben ongeveer 3 seconden lang op de knop B. De letter F zal van de display verdwijnen.

- De noodzaak om het koolstofffilter te vervangen (aanwijzer verzadigde koolstofffilter – op de displa verschijnt de letter C).

Druk na het koolstoffilter vervangen te hebben ongeveer 3 seconden lang op de knop B. De letter C zal van display verdwijnen.

- Als de led rechts onder aan is zonder te knipperen, is de wasemkap klaar voor het gebruik (wachtpositie/ "stand by"), de knipperende LED geeft aan dat de timer van de geselecteerde zuigkracht ingeschakeld is.

Attentie! De aanwijzer voor het verzadigde koolstofffilter is gewoonlijk uitgeschakeld om deze aan te zetten druk tegelijkertijd, 3 seconden lang, op de knoppen E en F.

Aan het begin zal op de display de letter F verschijnen (aanwijzer voor de verzadiging van het metalen vetfilter) dan, na ongeveer 3 seconden, verschijnt ook de letter C ( aanwijzer voor de verzadiging van het koolstofffilter), dit betekent dat de genoemde wijzer geactiveerd is.

Om dit weer uit te schakelen herhaal de handeling totdat de letter C (voor de verzadiging van het koolstofffilter) verdwijnt.

E- Knop om de zuigkracht te verminderen: van intensieve zuigkracht P tot zuigkracht 1.

F - Knop om de zuigkracht te vermeerderen van "wachtpositie" (stand-by) tot zuigkracht P.

Attentie! De intensieve snelheid P duurt 5 minuten daarna zal de wasemkap automatisch in snelheid 2 (zuigkracht) overgaan.

In geval van storingen, voordat U zich tot de assistentie service wendt, minstens 5 seconden het apparaat van de elektrische voeding doen, door de stekker uit te trekken, en daarna weer invoeren. In het geval dat de storing blijft voortbestaan, wendt U zich tot de assistentie service.

Attentie!

Alvorens de wasemkap van de elektrische voeding te ontkoppelen druk op de knop A.

Werking - Model met display

A - Knop OFF (Display uit) / Stand by (led op de display aan) – druk langdurig om de gewenste functie te kiezen.

B - ON/OFF lichtknop

C - Timer van de geselecteerde zuigkracht (geeft de geselecteerde zuigkracht weer en een knipperende LED aan de onderkant van de display).

Met deze knop is het mogelijk de wasemkap voor een vastgestelde tijd te laten functioneren:

20 minuten als de zuigkracht 1 geselecteerd is 15 minuten als de zuigkracht 2 geselecteerd is 1 0 minuten als de zuigkracht 3 geselecteerd is 5 minuten als de intensieve zuigkracht P geselecteerd is

D - Display - geeft:

- De zuigkracht weer (Zuigkracht 1-2-3-P).

- De noodzaak om de vetfilters schoon te maken (aanwijzer verzadigde vetfilters – op de display verschijnt de letter F).

Druk na het vetfilter gewassen te hebben ongeveer 3 seconden lang op de knop A. De letter F zal van de display verdwijnen.

- De noodzaak om het koolstofffilter te vervangen (aanwijzer verzadigde koolstofffilter – op de display verschijnt de letter C).

Druk na het koolstofffilter vervangen te hebben ongeveer 3 seconden lang op de knop A. De letter C zal van display verdwijnen.

- Als de led rechts onder aan is zonder te knipperen, is de wasemkap klaar voor het gebruik (wachtpositie/ "stand by"), de knipperende LED geeft aan dat de timer van de geselecteerde zuigkracht ingeschakeld is.

Attentie! De aanwijzer verzadigde koolstofffilter is gewoonlijk uitgeschakeld, om deze aan te schakelen: De wasemkap op OFF instellen (display uitgeschakeld), tegelijkertijd, 3 seconden lang, op de toetsen C en G drukken.

Aan het begin zal op de display de letter F verschijnen (aanwijzer voor de verzadiging van het metalen vetfilter) dan, na ongeveer 3 seconden, verschijnt ook de letter C ( aanwijzer voor de verzadiging van het koolstofffilter), dit betekent dat de genoemde wijzer geactiveerd is.

Om dit weer uit te schakelen herhaal de handeling totdat de letter C (voor de verzadiging van het koolstofffilter) verdwijnt.

E - Knop om de zuigkracht te verminderen.

F- Knop om de zuigkracht te vermeerderen.

G - Toets tijdelijke hoge snelheid: De kap functioneert gedurende 5 minuten met deze snelheid en kaart daarna terug naar de vooringestelde situatie. Op het display verschijnt de letter P en een knipperende punt. U kunt deze functie annelleren door op de toets A te drukken.

In geval van storingen, voordat U zich tot de assistentie service wendt, minstens 5 seconden het apparaat van de elektrische voeding doen, door de stekker uit te trekken, en daarna weer invoeren. In het geval dat de storing blijft voortbestaan, wendt U zich tot de assistentie service.

Attentie!

Alvorens de wasemkap van de elektrische voeding te ontkoppelen druk op de knop A.

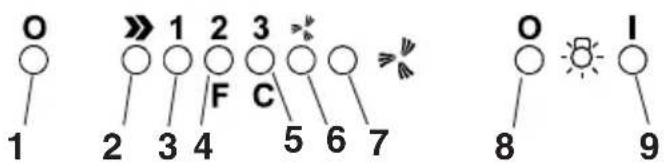

O 1 2 3 4 5 6 7 O 8 9

1 - OFF Knop motor 2 - ON knop en tevens motor snelheidsknop 1 - 2 - 3 - 1-2...

3 - Led snelheid 1 4 - Led snelheid 2 en verzadigde vetfilter (in dit geval gaat het lampje flikkeren- zie de aanwijzingen betreffende het reinigen van de vetfilters).

Nadat de vetfilter vervangen is, ongeveer 3 seconden op toets 1 drukken, totdat het systeem een pieptoon laat horen.

Led 4 zal stoppen met knipperen.

5 - Led snelheid 3 en verzadigde koolstofffilter (in dit geval gaat het lampje flikkeren – zie de aanwijzingen betreffende het reinigen van de koolstofffilters).

Nadat de koolstofffilter vervangen is, ongeveer 3 seconden op toets 1 drukken, totdat het systeem een pieptoon laat horen.

Led 5 zal stoppen met knipperen.

Opgelet! Het controlesysteem voor het aangeven van de verzadigde koolstofffilter is uitgeschakeld.

In het geval dat men een koolstofffilter wil installeren, het controlesysteem voor de aanwijzing van verzadigde koolstofffilter inschakelen, door tegelijkertijd, gedurende 3 seconden, de knoppen 2 en 7 ingedrukt te houden: aan het begin van deze handeling zal alleen LED 4 flikkeren, na 3 seconden zal ook LED 5 flikkeren om aan te geven dat het controlesysteem verzadigde koolstofffilter ingeschakeld is. Om dit uit te schakelen weer op de twee knoppen drukken: na 3 seconden zal LED 5 stoppen met flikkeren, de inrichting is uitgeschakeld.

6 - Led aanwijzing intensieve snelheid

7 - Knop voor het inschakelen van de intensieve snelheid. Er wordt aangeraden deze snelheid te gebruiken wanneer de rook en geur concentratie nogal sterk is (bijvoorbeeld wanneer er vis gebakken wordt of in geval van frituren).

Nadat de intensieve snelheid is ingeschakeld zal deze 5 minuten lang blijven werken, daarna zal de kap weer in de van te voren afgestelde snelheid gaan werken (van 1 tot 3) of zal zelfs uitgaan indien van te voren geen enkele snelheid ingesteld is. Om de intensieve snelheid uit te schakelen voordat de 5 minuten voorbij zijn knop 1 of knop 2 indrukken.

8 - Knop voor het afzetten van de lichten

9 - Knop voor het aanzetten van de lichten

In geval van storingen, voordat U zich tot de assistentie service wendt, minstens 5 seconden het apparaat van de elektrische voeding doen, door de stekker uit te trekken, en daarna weer invoeren. In het geval dat de storing blijft voortbestaan, wendt U zich tot de assistentie service.

0 ○ 1 2 3 4 5 F 6

1- Knop motor OFF 2- Snelheidsvermindering 3- Snelheidstoename 4- Timer 5/15 minuten

Timer in- uitschakeling.

Automatische uitschakeling van de werkende snelheid.

5- Reset aanwijzer verzadigde koolstofffilters Als led F aangaat moet het koolstofffilter gewassen of vervangen worden.

Na de vervanging van het koolstofffilter minstens 3 seconden lang wachten, led F gaat uit dit geeft aan dat de reset van de verzadiging aanwijzer is uitgevoerd.

6- ON/OFF Lichtschakelaar

In geval van storingen, voordat U zich tot de assistentie service wendt, minstens 5 seconden het apparaat van de elektrische voeding doen, door de stekker uit te trekken, en daarna weer invoeren. In het geval dat de storing blijft voortbestaan, wendt U zich tot de assistentie service.

Elektronisch model met sensor

T1 T2 1 2 3 4 T3 Sensor Reset T4 T5

T2 - Toets voor de cyclische toename van de motorsnelheid.

Door eenmaal te drukken gaat snelheid 1 aan. Voor iedere snelheid gaat er een Led aan (1-2-3). Voor de intensieve snelheid gaat Led 4 knipperen.

Na 5 minuten gaat de afzuigkap van de intensieve snelheid over tot de tweede snelheid. Als op de toets T2 wordt gedrukt, voordat de 5 minuten voorbij zijn, keert de afzuigkap terug in de eerste snelheid.

T5 - Lichten On/Off knop

Filter signalering

(deze functie werkt als de kap aan is): de signalering van het vetfilter heeft plaats na 80 werkuren (Led 1 knippert). De signalering van het koolstofffilter heeft plaats na 320 werkuren (Led 2 knippert). In het geval dat beide aanwijzingen, van vetfilter en koolstofffilter, tegelijk aangaan, knipperen Led 1 en Led 2 achterelkaar.

Reset filter signalering:

Druk 3 seconden lang op toets T4 totdat Led 1 (vetfilter) uitgaat. Indien de signalering voor beide filters (vet- en koolstofffilter) aangaat herhaal de zojuist omschreven handeling: door eerst op T4 te drukken gaan Led 1 en Led 2, die achterelkaar knipperen, uit; meteen hierna gaat Led 2 weer knipperen, druk dan weer drie seconden lang op T4. Een pieptoon geeft elke keer aan dat de handeling is uitgevoerd.

Activering van de koolstofffilter signalering:

de afzuigkap is alleen ingesteld voor de vetfilter signalering.

Om ook de koolstofffilter signalering te activeren:

met de kap op Off, druk drie seconden lang op de toetsen T2 en T4. Het knipperen van Led 1 en Led 2 geeft aan dat de instelling plaats heeft gehad.

Om de koolstoffilter signalering weer uit te schakelen herhaal deze handeling (altijd met de afzuigkap op Off). Een pieptoon geeft elke keer aan dat de handeling is uitgevoerd.

Automatische kalibratie:

Het systeem voert ongeveer om de 30 minuten een automatische kalibratie uit (kalibratie van de werkingsparameters van de sensoren).

Handbediende kalibratie:

Met de afzuigkap op Off, druk ongeveer 3 seconden lang op de toetsen T3 en T4 totdat de pieptoon luidt.

om de automatische werking in te schakelen druk op de toets T3:

Led 4 gaat aan. Om weer terug te keren naar de manuele werking,

druk op toets T1, T2 of T3.

Sensoren Test:

de sensoren test wordt gedurende de automatische werking voortdurend uitgevoerd. In het geval van een storing knipperen alle lampjes tegelijk: als dit gebeurt keer terug naar de manuele werking door op de toetsen T1, T2 of T3 te drukken.

Selectie van het kookvlak:

deze handeling optimaliseert de automatische werking van de afzuigkap: met de kap op Off druk 3 seconden lang op de toetsen T2 en T3 per totdat het in gebruik zijnde kookvlak wordt weergegeven:

gasvlak - Led 1 aan

inductievlak - Led 2 aan

elektrisch kookvlak - Led 3 aan.

Selecteer het gewenste kookvlak door op T2 te drukken, druk vervolgens tegelijkertijd 3 seconden lang op T2 en T3 tot het piepgeluid. Aan het einde gaat de afzuigkap uit. De default status is die van het gasvlak.

Attentie: voer deze handeling uit als de afzuigkap voor de eerste keer aangezet wordt.

Onderhoud

Koppel voor ieder onderhoud eerst de afzuigkap af van het elektriciteitsnet.

Schoonmaak

De kap moet regelmatig schoon gemaakt worden, zowel binnen als buiten. Voor de schoonmaak een doek met gedenatureerd alcohol of neutrale reinigingsmiddelen gebruiken. Geen schuurmiddelen gebruiken.

Attentie: Het niet in acht nemen van de reinigingsnormen van de afzuigkap en van de vervanging en reiniging van de filters kan brandgevaar veroorzaken.

Men wordt dan ook verzocht zich aan de instructies te houden.

Vetfilter

Moet eenmaal per maand worden gereinigd (of als de aanwijzer verzadigde filters – indien aanwezig op het model in Uw bezit – deze noodzaak aangeeft – de vorige pagina raadplegen), met neutrale reinigingsmiddelen, met de hand of in de vaatwasmachine op lage temperaturen en met een kort programma. Door hem in de vaatwasmachine te wassen kan het metalen vetfilter ontkleuren, maar dit is niet van invloed op de eigenschappen, die beslist niet veranderen. Om het vetfilter te demonteren trekt u aan de veerbelaste ontgrendelingshandgreep (f) - (afb. 2).

Koolstofffilter (alleen voor filterend apparaat)

Houdt de lastige kookgeuren vast.

De koolstofffilter kan om de twee maanden gewassen worden (of als de aanwijzer verzadigde filters – indien aanwezig op het model in Uw bezit – deze noodzaak aangeeft – de vorige pagina raadplegen) in warm water en met geschikte wasmiddelen of in de vaatmachine op 65°C (in het geval van een reiniging in de vaatmachine voer een volledige wascyclus uit en zonder vaten).

Verwijder het overtollige water zonder de filter te beschadigen, daarna het matje uit de plastic structuur verwijderen en om deze goed te drogen doe het matje in de over voor 10 minuten op 100°C. Vervang het matje om de 3 jaar en elke keer dat het doek beschadigt is. Verwijder het filterhouder frame door de onderdelen (g), die het aan de wasemkap bevestigen, 90° te draaien (afb. 3). Breng het koolstofmatrasje (i) aan in het frame (h) en monteer het geheel op zijn plaats (j).

Er kan een traditioneel, niet wasbaar en niet herbruikbaar, koolstofffilter worden gebruikt; dit moet om de 3 a 4 maanden worden vervangen.

Structuur en matje van het koolstofffilter zijn aan elkaar bevestigd daarom moet, de eventueel met de wasemkap meegeleverde structuur niet worden gebruikt.

Voer hem in zijn zitting en zet hem met de speciale sluitingen vast.

Vervanging lampjes - afb. 4

Attentie!

Alvorens de lampjes aan te raken controleer eerst of ze koud zijn.

Alleen voor het model in afb. 1E + afb. 4E:

1. Druk op de lampenkap en laat hem los om hem te openen.
2. Vervang het kapotte lampje.

Gebruik alleen halogeenlampjes van 20W max (G4), en zorg ervoor dat u hen niet met de blote hand aanraakt.

1. Sluit de lampenkap weer (klikt op zijn plaats).

Alleen voor het model in afb. 1N/O + afb. 4N/O:

1. Schroef de lampbescherming.
2. Vervang het kapotte lampje.

Gebruik alleen halogeenlampjes van 20W max (G4), en zorg ervoor dat u hen niet met de blote hand aanraakt.

1. De lampbescherming weer op zijn plaats vastschroeven.

Alleen voor het model in afb.1+afb.4 (A/B/C/D/F/H/I/K/P/Q/S/T/U/V):

1. Haal de bescherming weg door het op te lichten met een kleine schroevendraaier of iets dergelijks.
2. Vervang het kapotte lampje.

Gebruik alleen halogeenlampjes van 20W max (G4), en zorg ervoor dat u hen niet met de blote hand aanraakt.

1. Sluit de lampenkap weer (klikt op zijn plaats).

Alleen voor het model in afb. 1J + afb. 4J:

1. Met een kleine rechte schroevedraaier, een hefwerking op de randen van het lampje uitvoeren om dit te verwijderen.
2. Connector „a“ verwijderen.
3. Het lampje verwijderen en vervangen met een nieuw lampje PHILIPS STANDARD LINE code 425409 van 12V 20W 30° ∅35 12V GU4.
4. De vervanging en de montage van het lampje in de tegengestelde volgorde uitvoeren.

Alleen voor het model in afb. 1G+afb. 5G:

Demonteer de schouwdelen: verwijder de twee schroeven (20a) die het bovenste schouwdeel aan het steunstuk G bevestigen (afb. 16).

Verwijde de doos „q“: verwijder de schroef „r“ die hem aan de kap bevestigt.

Verwijder de lamphouder „s“: verwijder de schroef „t“ die hem aan de lampruimte bevestigt.

Verwijder de beschadigde lamp.

Gebruik alleen halogeenlampen PHILIPS type 14515 (GX 5.3) 12V - 75W.

Plaats en bevestig weer de lamphouder „s“ en de doos q en monteer vervolgens de schouwdelen.

Alleen voor het model in afb. 1K:

Enkele uitvoeringen van deze wasemkap voorzien een gloeilamp van max. 40W (E14), druk op de lampenkap om de lamphouder te bereiken en vervang het lampje.

Alleen voor het model in afb. 1L + afb. 6L:

1. Maak de voorkant „v“ voor de bevestiging van de lampenkap open naar boven toe, houd intussen de lampenkap „z“ met een hand vast.
2. Vervang het kapotte lampje met een lampje met dezelfde technische eigenschappen.

Attentie! Om dezelfde verlichting te verkrijgen raden

we aan hetzelfde type lampjes te gebruiken:

Neonlampen Philips van 13W Ref. Code 8711500644305.

Let op dat de doorzichtige zijde van de lampjes naar de binnenkant gericht is om de juiste lichtverspreiding te verkrijgen.

1. Vervanging van de starter:

Gebruik een starter met dezelfde technische eigenschappen.

Aangeraden starters: Gebruik een starter Philips S10.

1. Monteer de lampenkap en de voorkant in de tegengestelde volgorde als voor de demontage.

Alleen voor het model in afb. 1M + afb. 7M

1. Verwijder de vetfilters.

2. Verwijder de lampenkap door de 3 schroeven voor de bevestiging aan de kap los te draaien (de lampenkap vasthouden zodat deze niet valt)

3. Vervang het kapotte lampje met een lampje met dezelfde technische eigenschappen.

Vervanging van de starter:

Gebruik een starter met dezelfde technische eigenschappen.

Aangeraden starter: gebruik een starter Philips S10.

1. Monteer de lampenkap en de vetfilters in de tegengestelde volgorde als voor de demontage

Als de verlichting niet werkt, controleer dan of de lampjes goed op hun plaats zitten alvorens de assistentiedienst te bellen.

Waarschuwing

De afzuigkap nooit gebruiken als het rooster niet goed gemonteerd is! De gezogen lucht mag niet afgevoerd worden in een leiding die gebruikt wordt voor de afvoer van rook van apparaten met een andere voeding als de elektrische energiebron. Altijd voor een goede ventilatie van de ruimte zorgen als de afzuigkap en de apparaten met andere energiebron gebruikt worden. Het is streng verboden met open vlammen onder de afzuigkap te koken. Het gebruik van open vlammen is schadelijk voor de filters en kan brand veroorzaken, daarom moet het in ieder geval vermeden worden. Het frituren moet geschieden met voortdurende controle om te voorkomen dat verhit vet in brand raakt. Wat betreft technische en veiligheidsmaatregelen voor de rookafvoer zich strikt houden aan de regelingen voorzien door de plaatselijke bevoegde autoriteiten.

Dit apparaat is voorzien van het merkteken volgens de Europese richtlijn 2002/96/EG inzake Afgedankte elektrische en elektronische apparaten (AEEA).

Door ervoor te zorgen dat dit product op de juiste manier als afval wordt verwerkt, helpt u mogelijk negatieve consequenties voor het milieu en de menselijke gezondheid te voorkomen die anders zouden kunnen worden veroorzaakt door onjuiste verwerking van dit product als afval.

Het symbool op het product of op de bijbehorende documentatie geeft aan dat dit product niet als huishoudelijk afval mag worden behandeld. In plaats daarvan moet het worden afgegeven bij een verzamelpunt voor recycling van elektrische en elektronische apparaten. Afdanking moet worden uitgevoerd in overeenstemming met de plaatselijke milieuvoorschriften voor afvalverwerking. Voor nadere informatie over de behandeling, terugwinning en recycling van dit product wordt u verzocht contact op te nemen met het stadskantoor in uw woonplaats, uw afvalophaaldienst of de winkel waar u het product heeft aangeschaft.
