MANUALE UTENTE 3CFT9 BRS X FAGOR

Consultare anche i disegni nelle prime pagine con i riferimenti alfabetici riportati nel testo esplicativo.

Attenersi strettamente alle istruzioni riportate in questo manuale. Si declina ogni responsabilità per eventuali inconvenienti, danni o incendi provocati all'apparecchio derivati dall'inosservanza delle istruzioni riportate in questo manuale.

La cappa deve avere una distanza minima dal piano cottura di 50 cm in caso di cucine elettriche e di 65 cm in caso di cucine a gas o miste. Se le istruzioni di installazione del dispositivo di cottura a gas specificano una distanza maggiore, bisogna tenerene conto.

La cappa è fornita di una uscita d'aria superiore „B“ per lo scarico dei fumi verso l'esterno (Versione aspirante- tubo di scarico e fascette di fissaggio non fornite).

Nel caso non sia possibile scaricare i fumi e vapori della cottura verso l'esterno, si può utilizzare la cappa in versione filtrante montando un filtro ai carboni attivi e il deflettore „F“ sul supporto (staffa) „G“, i fumi e vapori vengono riciclati attraverso la sgrigliatura superiore „H“ tramite un tubo di scarico collegato all'uscita d'aria superiore „B“ e l'anello di connessione montato sul deflettore „F“ (tubo di scarico e fascette di fissaggio non fornite).

I modelli senza motore di aspirazione funzionano solo in versione aspirante e debbono essere collegati ad una unità periferica di aspirazione (non fornita).

La cappa è dotata di tasselli di fissaggio adatti alla maggior parte di pareti/soffitti. E' tuttavia necessario interpellare un tecnico qualificato per accertarVi sull'idoneità dei materiali a seconda del tipo di parete/soffitto. Il parete/soffitto deve essere sufficientemente robusto da sostenere il peso della cappa.

Installazione

Informazioni preliminari per l'installazione della cappa:

Scollegare la cappa agendo sul quadro generale domestico nelle fasi del collegamento elettrico.

Rimuovere il/i filtro/i grassi ed il telaio del filtro al carbone. Pre-assemblaggio della staffa di supporto camini (solamente quando viene fornita una staffa composta da 3 parti)

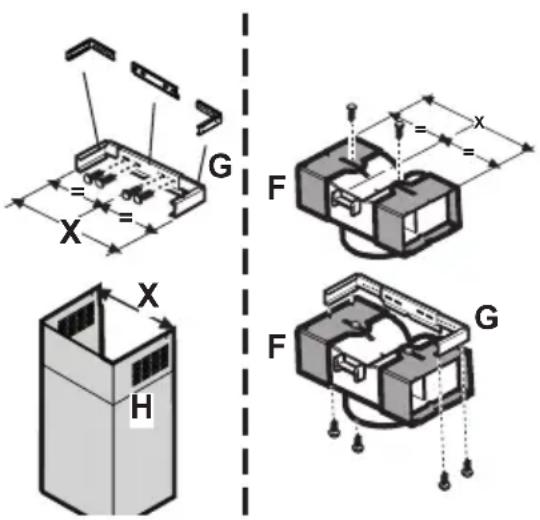

Pre-assemblare le 3 parti della staffa di supporto camini con 4 viti, la larghezza della staffa dovrà essere identica alla larghezza interna del camino telescopico.

Pre-assemblaggio del deflettore (solamente quando viene fornita un deflettore composto da 3 parti - il deflettore va utilizzato solo per la versione filtrante)

Preassemblare le 3 parti del deflettore con 2 viti, la larghezza del deflettore dovrà essere identica alla larghezza della staffa di supporto camini.

Togliere E CONSERVARE le viti che fissano temporaneamente (per motivi di trasporto) la cappa o il gruppo camini (in base al modello posseduto) con il gruppo aspirante. Per facilitare l'installazione le due parti vanno disassemblate, verificare come le parti sono fissate tra loro per ripetere l'assemblaggio al momento opportuno.

Prima di eseguire il fissaggio della cappa al gruppo aspirante verificare che la fascia metallica (schermo vapori) che regge le lampade ed il/i filtro/i grassi sia ben accoppiato con il frontale, in caso di necessità assestare la posizione della fascia verso avanti sino a fine corsa.

Attenzione!

Il camino è predisposto per l'installazione in Versione filtrante In alcuni modelli nel caso si volesse utilizzare la cappa in Versione aspirante si può capovolgere la sezione superiore del camino sino ad inserirla all'interno della sezione inferiore del camino in modo che le asole di uscita aria non siano più visibili. I camini in cui tale operazione è possibile sono riconoscibili perché i punti di fissaggio alla staffa G (vedi sequenza di installazione 20a-20b) sono ripetuti anche nel lato inferiore della sezione superiore del camino.

Attenzione! per tutti i modelli già assemblati:

le operazioni di montaggio „1, 2, 3“ non vanno considerate, per l'installazione della cappa cominciate dalla operazione „4“.

1. Appoggiare il gruppo aspirante su un piano ed infilare su di esso la parte inferiore della cappa (consultare la figura corrispondente al modello in possesso - ad esempio - Fig. 1C/8C - 1D/8D - 1I/8I - 1E/8E - 1F/8F - 1G/8G - 1H/8H - 1R/8R - 1N-1O-1P).

2. Eseguire le connessioni elettriche fra le due parti (Fig. 9).

3. Fissare definitivamente la cappa al gruppo aspirante con le viti (consultare la figura corrispondente al modello in possesso - ad esempio - Fig. 1C/8C - 1D/8D - 1I/8I - 1E/8E - 1F/8F - 1G/8G - 1H/8H - 1R/8R - 1N-1O-1P).

4. Con una matita, eseguire una linea sulla parete, sino al soffitto, corrispondente alla linea di mezzeria, faciliterà le operazioni di installazione (Fig. 10).

5. Applicare lo schema di foratura al muro: la linea verticale di mezzeria stampata sullo schema di foratura dovrà corrispondere alla linea di mezzeria disegnata sul muro, inoltre il bordo inferiore dello schema di foratura corrisponde al bordo inferiore della cappa: tenere presente che il lato inferiore della cappa, ad installazione ultimata, deve distare dal piano di cottura almeno 50cm in caso di fuochi elettrici e 65 cm in caso di fuochi a gas o misti.

6. Appoggiare la staffa di supporto inferiore sullo schema di foratura facendolo coincidere con il rettangolo tratteggiato, segnare i due fori esterni e forare, togliere lo schema di foratura, inserire 2 tasselli a muro e fissare con 2 viti 5x45mm la staffa di supporto della cappa (Fig. 10).

Attenzione solo modelli illustrati in Fig. 1Q/10Q:

Fissare la staffa centrale con 2 viti e tasselli a muro sopra la staffa inferiore (vedi lo schema di foratura per la posizione dei fori).

1. Se forniti smontati, fissare gli agganci ai lati del gruppo aspirante con due viti (fig. 10a). Appendere la cappa alla staffa inferiore.

2. Regolare la distanza della cappa dalla parete.

3. Regolare l'assetto orizzontale della cappa.

4. Dall'interno del gruppo aspirante, segnare con una matita il foro per il fissaggio definitivo della cappa (sono necessari 1 o 2 punti di fissaggio definitivo) (Fig. 11).

5. Togliere la cappa dalla staffa inferiore.

6. Forare nel punto marcato (∅8mm) (Fig. 12).

7. Inserire 1 o 2 tasselli a muro in base alla necessità.

8. Applicare la staffa di supporto camini „G“ alla parete aderente al soffitto, utilizzare la staffa di supporto camini come schema di foratura (se presente, la piccola asola ricavata sul supporto deve coincidere con la linea precedentemente tracciata sul muro) e segnare con la matita 2 fori, eseguire i fori (∅8mm), inserire 2 tasselli (Fig. 13).

9. Fissare la staffa di supporto camini alla parete con 2 viti 5x45mm.

16.Agganciare la cappa alla staffa inferiore.

1. Fissare definitivamente la cappa alla parete (OBBLIGATORIO!!) (Fig. 14).

2. Eseguire la connessione di un tubo (tubo e fascette per il fissaggio non fornite, da acquistare) per lo scarico dei fumi all'anello di connessione posto sopra l'unità motore aspirante.

L'altra estremità del tubo dovrà essere collegata ad un dispositivo di espulsione fumi verso l'esterno in caso di utilizzo della cappa in versione aspirante. Nel caso si voglia utilizzare la cappa in versione filtrante, allora fissare alla staffa di supporto camini G il deflettore F e collegare l'altra estremità del tubo all'anello di connessione posto sul deflettore F (Fig. 13-15).

1. Eseguire la connessione elettrica.

Attenzione solo modelli illustrati in Fig. 1Q:

Continue dalla sequanza di installazione numero 23.

1. Applicare i camini e fissarli sopra con 2 viti (20a) alla staffa di supporto camini „G“ (20b) (Fig. 16).

Solo per il modello con punti di illuminazione a fibre ottiche (Fig. 1G):

Verificare che i camini possano essere disinstallati per permettere l'accesso al vano dove è alloggiata la lampada per le fibre ottiche

Solo per il modello con pannello di controllo sul camino (Fig. 1L/17L - 1R/17R):

Inserire la piattina dei comandi proveniente dal gruppo motore attraverso l'asola del camino dall'interno verso l'esterno (20c).

Eseguire la connessione del pannello di controllo alla piattina.

Attenzione! Il perno del terminale della piattina DEVE corrispondere al foro praticato nello zoccolo di connessione posto sul retro del pannello di controllo.

1. Far scivolare la sezione inferiore del camino a copertura completa del gruppo aspirante sino ad inserirlo nella apposita sede sopra la cappa (Fig. 18).

2. Fissare la sezione inferiore del camino con due viti (solo modello come in Fig. 1H/19H-1J/19J-1L/19L-1M/19M-1N/19N-1O/19O-1P/19P-1R/19R).

3. Solo modelli illustrati in Fig. 1Q:

- Infilare il gruppo camini sul gruppo aspirante. Eseguire le connessioni elettriche fra le due parti (Fig. 9).

- Fissare definitivamente il gruppo camini al gruppo aspirante con le viti (consultare la figura corrispondente al modello in possesso) (Fig. 8Q). Attenzione! Controllare che la sezione inferiore del camino si incastri sulla staffa centrale (Fig. 20).

- Fissare la sezione superiore del gruppo camini alla staffa di supporto camini con 2 viti (Fig. 16).

Rimontare il telaio del filtro al carbone e il/i filtro/i grassi e controllare il perfetto funzionamento della cappa

Collegamento elettrico

La tensione di rete deve corrispondere alla tensione riportata sull'etichetta caratteristiche situate all'interno della cappa. Se provvisto di spina allacciare la cappa ad una presa conforme alle norme vigenti posta in zona accessibile. Se sprovvisto di spina (collegamento diretto alla rete) applicare un interruttore bipolare a norme con una distanza dei contatti in apertura non inferiore a 3mm (accessibile).

Descrizione della cappa - Fig. 1

1 Pannello di controllo
2 Filtro antigrasso
3 Maniglia di sgancio del filtro antigrasso
4 Lampada alogena
5 Schermo vapori
6 Camino telescopico
7 Uscita aria (solo per utilizzo in versione filtrante)
8 Punti luci (solo modello come da Fig. 1G).

Funzionamento - Tutte le versioni

Usare la velocità maggiore in caso di particolare concentrazione di vapori di cucina. Consigliamo di accendere l'aspirazione 5 minuti prima di iniziare a cucinare e di lasciarla in funzione a cottura terminata per altri 15 minuti circa.

Funzionamento - Modello con Pulsantiera

Descrizione pannello di controllo e funzionamento della cappa

A B C D

A. Interruttore luce ON/OFF.
B. Interruttore ON/OFF e selezione velocità 1 (in caso di poco vapore e fumo)
B+C. Selezione velocità 2 (in caso di media quantità di vapore e fumo)
B+D. Selezione velocità 3 (in caso di molto vapore e fumo)

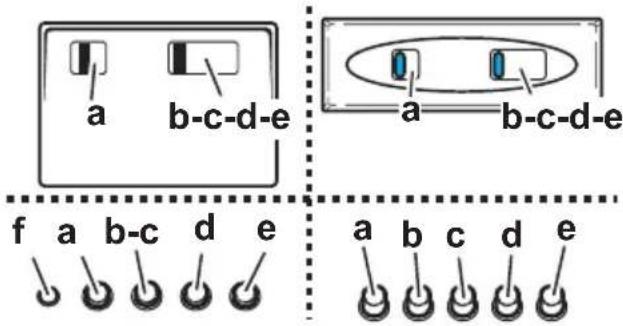

a b-c-d-e a b-c-d-e f a b-c d e a b c d e

a. ON/OFF luci
b. OFF motori
c. - d. - e. Potenza aspirazione minima (c.), media (d.), massima (e.).
f. Luce spia di funzionamento (dove prevista).

Nota: Alcuni modelli sono porvvisti di una sola Potenza di aspirazione.

Attenzione: i modelli con valvola elettrica sono forniti di 3 tasti: (a)Luce ON/OFF, (b)Chiusura e (c) Apertura Valvola Elettrica.

Funzionamento - Modello con display

A B C D E F

A - Tasto illuminazione ON/OFF

B - Tasto OFF motore (posizione di „attesa/stand by“)

C - Temporizzatore della velocità selezionata

(visualizza la velocità selezionata ed un LED lampeggiante sul lato inferiore del display).

Questo tasto permette di far funzionare la cappa per un periodo di tempo determinato:

20 minuti se è selezionata la velocità 1

15 minuti se è selezionata la velocità 2

10 minuti se è selezionata la velocità 3

5 minuti se è selezionata la velocità intensiva P

D - Display - mostra:

• Le velocità (1-2-3-P),

- La necessità di pulire i filtri grassi (indicatore di saturazione dei filtri grassi - nel display appare la lettera F).

Dopo aver lavato il filtro antigrasso, premere il tasto B per 3 secondi circa. La lettera F scomparira dal display.

• La necessità di cambiare il filtro al carbone

(indicatore di saturazione del filtro al carbone - nel display appare la lettera C).

Dopo aver sostituito il filtro al carbone, premere il tasto B per 3 secondi circa.

La lettera C scomparira dal display.

- Il led in basso a destra, quando è acceso senza lampeggiare, indica che la cappa è pronta per funzionare (posizione di „attesa/stand by“), il LED lampeggiante indica che è inserito il temporizzatore della velocità selezionata.

Attenzione! L' indicatore di saturazione del filtro a carbone attivo è normalmente disattivato per attivarlo premere contemporaneamente per 3 secondi i tasti E e F. Inizialmente, nel display appare la lettera F (indicatore di saturazione del filtro metallico antigrasso), poi dopo circa 3 secondi appare anche la lettera C ( indicatore di saturazione filtro al carbone), ciò sta a significare che il suddetto indicatore è attivato.

Per disattivarlo ripetere l'operazione sino a quando l'indicatore C indicatore di saturazione filtro al carbone) scompare.

E - Tasto per diminuire la velocità: da velocità intensiva P a velocità 1.

F - Tasto per aumentare la velocità da "attesa" (stand-by) a velocità P.

Attenzione! La velocità intensiva P dura per 5 minuti dopodichè la cappa si imposta automaticamente alla velocità (potenza di aspirazione) 2.

In caso di eventuali anomalie di funzionamento, prima di rivolgerVi al servizio assistenza scollegate per almeno 5 sec. l'apparecchio dall'alimentazione elettrica estraendo la spina e collegatelo poi nuovamente. Nel caso in cui l'anomalia di funzionamento dovesse perdurare, rivolgersi al servizio d'assistenza.

Attenzione! Prima di scollegare la cappa dalla rete elettrica premere il tasto A.

Funzionamento - Modello con display

A - Tasto OFF (Display spento) / Stand by (led acceso sul display) - premere a lungo per selezionare la funzione desiderata.

B - Tasto illuminazione ON/OFF

C - Temporizzatore della velocità selezionata (visualizza la velocità selezionata ed un LED lampeggiante sul lato inferiore del display).

Questo tasto permette di far funzionare la cappa per un periodo di tempo determinato:

20 minuti se è selezionata la velocità 1

15 minuti se è selezionata la velocità 2

10 minuti se è selezionata la velocità 3

5 minuti se è selezionata la velocità intensiva P

D - Display - mostra:

• Le velocità (1-2-3-P),

- La necessità di pulire i filtri grassi (indicatore di saturazione dei filtri grassi - nel display appare la lettera F).

Dopo aver lavato il filtro antigrasso, premere il tasto A per 3 secondi circa. La lettera F scomparira dal display.

- La necessità di cambiare il filtro al carbone (indicatore di saturazione del filtro al carbone - nel display appare la lettera C).

Dopo aver sostituito il filtro al carbone, premere il tasto A per 3 secondi circa.

La lettera C scomparira dal display.

- Il led in basso a destra, quando è acceso senza lampeggiare, indica che la cappa è pronta per funzionare (posizione di „attesa/stand by“), il LED lampeggiante indica che è inserito il temporizzatore della velocità selezionata.

Attenzione! L' indicatore di saturazione del filtro a carbone attivo è normalmente disattivato per attivarlo: Impostare la cappa su OFF (display spento),

premere contemporaneamente per 3 secondi i tasti C e G.

Inizialmente, nel display appare la lettera F (indicatore di saturazione del filtro metallico antigrasso), poi dopo circa 3 secondi appare anche la lettera C (indicatore di saturazione filtro al carbone), ciò sta a significare che il suddetto indicatore è attivato.

Per disattivarlo ripetere l'operazione sino a quando l'indicatore C indicatore di saturazione filtro al carbone) scompare.

E - Tasto per diminuire la velocità.

F - Tasto per aumentare la velocità.

G - Tasto potenza di aspirazione intensiva temporizzata: la cappa funziona a questa velocità per 5 minuti, poi ritorna della condizione precedentemente impostata.

Nel display appare la lettera P ed un puntino lampeggiante. Si può annullare questa funzione premendo il tasto A.

In caso di eventuali anomalie di funzionamento, prima di rivolgerVi al servizio assistenza scollegate per almeno 5 sec. l'apparecchio dall'alimentazione elettrica estraendo la spina e collegatelo poi nuovamente. Nel caso in cui l'anomalia di funzionamento dovesse perdurare, rivolgersi al servizio d'assistenza.

Attenzione! Prima di scollegare la cappa dalla rete elettrica premere il tasto A.

Funzionamento - Modello elettronico a 5 tasti

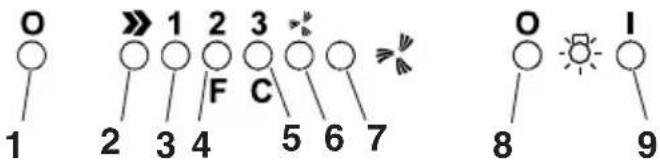

O 1 2 3 4 5 6 7 O 8 9

1- Tasto OFF motore
2- Tasto ON e tasto di selezione della velocità del motore 1 - 2 - 3 - 1 - 2...
3- Led indicazione Velocità 1

4- Led indicazione Velocità 2 e saturazione filtro antigrasso (in quest'ultimo caso il Led emette una segnalazione intermittente - Vedere le istruzioni relative alla pulizia dei filtri antigrasso).

Dopo aver lavato il filtro antigrasso, premere il tasto 1 per 3 secondi circa, sino a che il sistema emette un segnale acustico (bip).

Il led 4 smetterà di lampeggiare.

5- Led indicazione Velocità 3 e saturazione filtro ai carboni attivi (in quest'ultimo caso il Led emette una segnalazione intermittente - Vedere le istruzioni relative alla sostituzione dei filtri ai carboni attivi).

Dopo aver lavato o sostituito il filtro a carbone attivo, premere il tasto 1 per 3 secondi circa, sino a che il sistema emette un segnale acustico (bip).

Il led 5 smetterà di lampeggiare.

Attenzione! Il dispositivo di segnalazione saturazione del filtro ai carboni attivi è disattivato.

Nel caso si voglia installare un filtro al carbone attivo, allora attivare il dispositivo di segnalazione saturazione filtro al carbone attivo, a tal fine premere contemporaneamente i tasti 2 e 7 per 3 secondi: all'inizio di questa procedura lampeggerà solo il LED 4, passati i 3 secondi inizierà a lampeggiare anche il LED 5 per indicare che il dispositivo di controllo saturazione filtro al carbone attivo è ora attivo.

Per disattivarlo ripremere i due tasti: dopo 3 secondi il LED 5 smetterà di lampeggiare, il dispositivo è disattivato.

6 - Led indicazione velocità intensiva
7 - Tasto inserimento velocità intensiva.
Si consiglia di utilizzare questa velocità quando la concentrazione di fumi e odori e particolarmente intensa (per esempio quando si cucina del pesce o si eseguono delle fritture).

Una volta inserita, la velocità intensiva rimarrà in funzione per 5 minuti circa, dopodiché la cappa ritornerà alla velocità precedentemente selezionata (da 1 a 3) o addirittura si spegne se precedentemente non era stata selezionata nessuna velocità. Per disinserire l'intensivo prima che siano passati i 5 minuti premere il tasto 1 o il tasto 2.

8 - Tasto spegnimento luci

9 - Tasto accensione luci

In caso di eventuali anomalie di funzionamento, prima di rivolgerVi al servizio assistenza scollegate per almeno 5 sec. l'apparecchio dall'alimentazione elettrica estraendo la spina e collegatelo poi nuovamente. Nel caso in cui l'anomalia di funzionamento dovesse perdurare, rivolgersi al servizio d'assistenza.

Funzionamento - Modello elettronico a 6 tasti

1- Tasto OFF motore
2- Diminuisce la velocità
3- Aumenta la velocità
4- Timer 5/15 minuti Inserisce e disinserisce il timer.
Spegnimento automatico sulla velocità in funzione.

5- Reset indicatore di saturazione filtri carboni Quando si accende il led F uil filtro al carbone va lavato o sostituito. Dopo aver sostituito il filtro al carbone premere per almeno 3 secondi, il led F si spegne ad indicare l'avvenuto reset dell'indicatore di saturazione.

6- ON/OFF Luce

In caso di eventuali anomalie di funzionamento, prima di rivolgerVi al servizio assistenza scollegate per almeno 5 sec. l'apparecchio dall'alimentazione elettrica estraendo la spina e collegatelo poi nuovamente. Nel caso in cui l'anomalia di funzionamento dovesse perdurare, rivolgersi al servizio d'assistenza.

Manutenzione

Prima di qualsiasi lavoro di manutenzione scollegare la cappa dalla corrente.

Pulizia

La cappa va frequentemente pulita, sia internamente che esternamente. Per la pulizia usare un panno inumidito con alcool denaturato o detersivi liquidi neutri. Evitare l'uso di prodotti contenenti abrasivi.

Attenzione:

L'inosservanza delle norme di pulizia della cappa e della sostituzione e pulizia dei filtri comporta rischi di incendi. Si raccomanda quindi di attenersi alle istruzioni suggerite.

Filtro antigrasso

Deve essere pulito una volta al mese (o quando il sistema di indicazione di saturazione dei filtri - se previsto sul modello in possesso- indica questa necessità - vedi pagina precedente), con detergenti non aggressivi, manualmente oppure in lavastoviglie a basse temperature ed a ciclo breve.

Con il lavaggio in lavastoviglie il filtro antigrasso metallico può scolorirsi ma le sue caratteristiche di filtraggio non cambiano assolutamente. Per smontare il filtro grassi tirare la maniglia di sgancio a molla (f) - (Fig. 2).

Filtro al carbone (solo per versione filtrante)

Trattiene gli odori sgradevoli derivanti dalla cottura.

Il filtro al carbone può essere lavato ogni due mesi (o quando il sistema di indicazione di saturazione dei filtri - se previsto sul modello in possesso- indica questa necessità - vedi pagina precedente) in acqua calda e detergenti idonei o in lavastoviglie a 65°C (in caso di lavaggio in lavastoviglie eseguire il ciclo di lavaggio completo senza stoviglie all'interno).

Modello elettronico con sensore

T1 T2 1 2 3 S Sensor Reset F C 3 4 T3 T4 T5 0/1

T1 - Tasto On/Off cappa

T2 -Tasto incremento ciclico velocità motore.

Premendo la prima volta si attiva la velocità 1. Ad ogni velocità corrisponde l'accensione di un Led (1-2-3). Alla velocità intensiva il Led 4 lampeggia.

Dopo 5 minuti si passa dalla velocità intensiva alla seconda velocità. Se si preme il tasto T2 prima dello scadere dei 5 minuti, la cappa torna alla prima velocità.

T5 -Tasto On/Off luci

Segnalazione filtri

(funzione attiva con la cappa accesa): la segnalazione del filtro grassi avviene dopo 80 ore di funzionamento (Led 1 lampeggiante). La segnalazione del filtro carbone avviene dopo 320 ore (Led 2 lampeggiante). In caso di segnalazione contemporanea dei filtri grassi e carbone, i Led 1 e 2 lampeggiano alternativamente.

Reset segnalazione filtri:

Premere il tasto T4 per 3 secondi fino allo spegnimento del Led 1 (filtro grassi). Nel caso di segnalazione di entrambi i filtri (grassi e carbone) ripetere l'operazione appena descritta: premendo T4 la prima volta si spengono i Led 1 e 2 che lampeggiano alternativamente, subito dopo il Led 2 lampeggia nuovamente: a questo punto premere nuovamente T4 per 3 secondi. Un beep segnala ogni volta l'avvenuta operazione.

Abilitazione segnalazione filtro carbone:

la cappa è predisposta per la sola segnalazione del filtro grassi. Per abilitare la segnalazione del filtro carbone: cappa in Off, premere i tasti T2 e T4 per 3 secondi. Il lampeggio dei Led 1 e 2 segnala l'avvenuta impostazione. Per disabilitare la segnalazione del filtro carbone ripetere nuovamente questa operazione (sempre con la cappa on Off). Un beep segnala ogni volta l'avvenuta operazione.

Calibrazione automatica:

il sistema effettua la calibrazione automatica ogni 30 minuti circa (calibrazione parametri funzionamento dei sensori).

Calibrazione manuale:

Con la cappa in Off, premere per circa 3 secondi i tasti T3 e T4 fino al Beep.

Funzionamento Automatico:

per attivare il funzionamento automatica premere il tasto T3: il Led 4 si accende. Per ritornare al funzionamento manuale, premere il tasto T1, T2 o T3.

Test sensori:

avviene continuamente durante il funzionamento in automatico. In caso di avaria tutti i Led lampeggiano: in questo caso ritornare al funzionamento manuale premendo i tasti T1, T2 o T3.

Selezione del piano di cottura:

questa operazione ottimizza il funzionamento automatico della cappa: con la cappa in Off premere i tasti T2 e T3 per circa 3 secondi fino a quando non viene visualizzato il piano di cottura attualmente in uso:

piano induzione - Led 2 acceso

piano elettrico - Led 3 acceso.

Selezionare il piano di cottura richiesto premendo T2, quindi premere T2 e T3 contemporaneamente per 3 secondi fino al Beep. Al termine la cappa si spegne.

Lo stato di default è quello con piano a gas.

Attenzione: effettuare questa operazione la prima volta che viene accesa la cappa.

Togliere l'acqua in eccesso senza rovinare il filtro, dopodiché togliere il materassino posto all'interno del telaio in plastica e riporlo nel forno per 10 minuti a 100°C per asciugarlo definitivamente.

Sostituire il materassino ogni 3 anni e ogni volta che il panno risulta danneggiato. Rimuovere il telaio reggi filtro girando di 90° i pomelli (g) che lo fissano alla cappa (Fig. 3).

Inserire il materassino (i) di carbone all'interno del telaio (h) e rimontare il tutto nella apposita sede (j).

E' possibile utilizzare un filtro carbone di tipo tradizionale, non lavabile ne' rigenerabile, da sostituire ogni 3-4 mesi.

Telaio materassino del filtro carbone sono saldati insieme, l'eventuale telaio fornito con la cappa non va perciò utilizzato.

Per l'utilizzo inserire nell'apposita sede e fissare agendo sugli appositi dispositivi.

Sostituzione lampade

Attenzione! Prima di toccare le lampade sincerarsi che siano fredde.

Solo per il modello illustrato in Fig. 1E + Fig. 4E:

1. Premere sulla plafoniera e rilasciare per aprire.

2. Sostituire la lampada danneggiata. Utilizzare solo lampade alogene da 20W max (G4), avendo cura di non toccarle con le mani.

3. Richiudere la plafoniera (fissaggio a scatto).

Solo per i modelli illustrati in Fig. 1N/O + Fig. 4N/O:

1. Svitare la plafoniera.

2. Sostituire la lampada danneggiata. Utilizzare solo lampade alogene da 20W max (G4), avendo cura di non toccarle con le mani.

3. Riavvitare la plafoniera.

Solo per i modelli illustrati in Fig.1+Fig.4 (A/B/C/D/F/H/I/K/P/Q/S/T/U/V):

1. Estrarre la protezione facendo leva con un piccolo giravite a taglio o simile utensile.

2. Sostituire la lampada danneggiata. Utilizzare solo lampade alogene da 20W max (G4), avendo cura di non toccarle con le mani.

3. Richiudere la plafoniera (fissaggio a scatto).

Solo per il modello illustrato in Fig. 1J/4J - 1R/4R:

1. Con un piccolo cacciavite a taglio, far leva sui bordi della lampadina per estrarla.

2. Sfilare il connettore „a“.

3. Sfilare la lampadina da sostituire e sostituirla con lampada PHILIPS STANDARD LINE codice 425409 con una nuova da 12V 20W 30° ∅35 12V GU4.

4. Eseguire il montaggio della nuova lampada procedendo in senso inverso.

Solo per il modello illustrato in Fig. 1G + Fig. 5G:

1. Smontare i camini: togliere le due viti (20a) che fissano il camino superiore al supporto „G“ (Fig. 16).

2. Rimuovere la scatola „q“: togliere la vite „r“ che la fissa alla cappa.

3. Rimuovere il portalampade „s“: togliere la vite „t“ che lo fissa al vano lampada.

4. Estrarre la lampada danneggiata. Utilizzare solo lampade alogene PHILIPS type 14515 (GX 5.3) 12V - 75W.

5. Riposizionare e fissare il portalampade „s“ e la scatola „q“ e rimontare i camini.

Solo per il modello illustrato in Fig. 1K + Fig. 4K:

Alcuni versioni di questa cappa prevedono lampada ad incandescenza da 40W max (E14), toglire la plafoniera per

accedere al vano lampade e procedere alla sostituzione. Solo per il modello illustrato in Fig. 1L + Fig. 6L:

1. Aprire verso l'alto il frontale „v“ che regge la plafoniera (Fig. 6L) avendo cura di tenere la plafoniera „z“ con una mano.

2. Sostituire la lampada danneggiata con una di identiche caratteristiche tecniche.

Attenzione! Per garantire la stessa qualità di illuminazione, si consiglia di utilizzare lo stesso tipo di lampade: Lampada neon Philips da 13W Cod. Rif. 8711500644305. Fare attenzione affinchè la parte trasparente delle lampade sia diretta verso l'interno per garantire una corretta diffusione dell'illuminazione.

1. Sostituzione dello starter: Utilizzare starter con caratteristiche tecniche identiche. Starter consigliati: Utilizzare starter Philips S10.

2. Rimontare la plafoniera e il frontale nel senso inverso allo smontaggio.

Solo per il modello illustrato in Fig. 1M + Fig. 7M: 1. Togliere i filtri grassi.

1. Rimuovere la plafoniera svitando le 3 viti che la fissano alla cappa (tenere la plafoniera per evitare che cada).

2. Sostituire la lampada danneggiata con una di identiche caratteristiche tecniche.

Sostituzione dello starter: Utilizzare starter con caratteristiche tecniche identiche. Starter consigliati: Utilizzare starter Philips S10.

1. Rimontare la plafoniera e i filtri grassi nel senso inverso allo smontaggio.

Se l'illuminazione non dovesse funzionare, controllate il corretto inserimento delle lampade nella sede prima di chiamare l'assistenza tecnica.

Avvertenze

Mai utilizzare la cappa senza griglia correttamente montata! L'aria aspirata non deve essere convogliata in un condotto usato per lo scarico dei fumi di apparecchi alimentati con energia diversa da quella elettrica. Deve essere sempre prevista un'adeguata areazione del locale quando una cappa e apparecchi alimentati con energia diversa da quella elettrica vengono usati contemporaneamente. E' severamente vietato fare cibi alla fiamma sotto la cappa. L'impiego di fiamma libera è dannoso ai filtri e può dar luogo ad incendi, pertanto deve essere evitato in ogni caso. La frittura deve essere fatta sotto controllo onde evitare che l'olio surriscaldato prenda fuoco. Per le misure tecniche e di sicurezza da adottare per lo scarico dei fumi attenersi strettamente a quanto previsto dai regolamenti delle autorità locali competenti.

Questo apparecchio è contrassegnato in conformità alla Direttiva Europea 2002/96/EC, Waste Electrical and Electronic Equipment (WEEE). Assicurandosi che questo prodotto sia smaltito in modo corretto, l'utente contribuisce a prevenire le potenziali conseguenze negative per l'ambiente e la salute.

Il simbolo sul prodotto o sulla documentazione di accompagnamento indica che questo prodotto non deve essere trattato come rifiuto domestico ma deve essere consegnato presso l'idoneo punto di raccolta per il riciclaggio di apparecchiature elettriche ed elettroniche. Disfarsene seguendo le normative locali per lo smaltimento dei rifiuti. Per ulteriori informazioni sul trattamento, recupero e riciclaggio di questo prodotto, contattare l'idoneo ufficio locale, il servizio di raccolta dei rifiuti domestici o il negozio presso il quale il prodotto è stato acquistato.

Modelo electronico con sensores

0 1 2 3 S Sensor Reset 0/1 T1 T2 1 2 3 4 T3 T4 T5

T1- Tecla on/off campana
