NÁVOD K OBSLUZE 3CFT9 BRS X FAGOR

Výše uvedené instrukce musí být při montáži digestoře přísně dodrženy. Výrobce odmítá převzít jakoukoliv odpovědnost za případné závady, škody nebo vznícení digestoře, které byly způsobeny nedodržením těchto předpisů.

Kuchyňský odsávač par (dále jen digestoř) musí být umístěna v minimální vzdálenosti 50 cm od varné plochy elektrického sporáku a v minimální vzdálenosti 65 cm od plynového nebo kombinovaného sporáku. Pokud návod na instalaci varného zařízení na plyn doporučují větší vzdálenost, je třeba se tímto pokynem řídit.

Digestoř je vybavena vzduchovým vývodem B pro odvod kuchyňských par ven z odvětrávaného prostoru – odtahová verze.(Potrubí pro odtah par není součástí vlastní digestoře). Jestliže není možné páry pohlčované digestoří odvádět pomocí potrubí ven z místnosti, lze použít stejný typ digestoře ve filtrační verzi. V tomto případě musí být nainstalován do digestoře uhlíkový filtr a na držák G připevněna vzduchová rozbočka F. Pomocí potrubí připojeného do vzduchového vývodu B jsou odváděné páry vedeny do vzduchové rozbočky F. Oba spoje jsou jištěny páskou se sponou. Přefiltrované páry jsou poté přes mřížky H vráceny zpět do místnosti.(Potrubí pro vedení par a pásky se sponou nejsou součástí dodávky vlastní digestoře)

Modely bez sacího motoru jsou dodávány pouze v odtahové verzi a musí být napojeny na externí odsávání.(Není součástí dodávky)

Digestoř je dodávána se speciálními hmoždinkami, které jsou vhodné pro zavěšení do většiny stropních konstrukcí. Přesto by měl zavěšení provést kvalifikovaný odborný pracovník, který rozhodne, zda jsou tyto hmoždinky vhodné pro místní typ a materiál stropní konstrukce. Zároveň zhodnotí únosnost stropu pro digestoř.

Montáž

Předběžné informace pro instalaci digestoře:

Odpojte digestoř z hlavní domácí rozvodné desky elektrického proudu.

Odstraňte filtr/y proti mastnotám a rámec uhlíkového filtru.

Předběžná montáz drzáku (pouze v případě, že je dodáván držák složený z 3 částí).

Připravte 3 části držáku či podpory komínu 4 šrouby, šířka držáku musí být stejná s vnitřní šířkou teleskopického komínu.

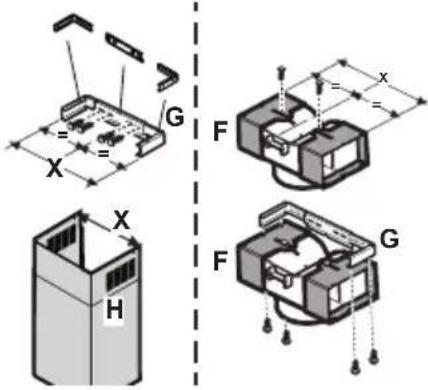

Předběžná montáz deflektoru (pouze v případě, že je dodáván deflektor složený z 3 částí - deflektor musí být použit pouze pro filtrující verzi).

Připravte 3 část deflektoru 3 šrouby, šířka deflektoru musí být stejná s šířkou držáku komínu.

Vyjměte A UCHOVEJTE SI šrouby upevňující dočasně (z dopravních důvodů) digestoř anebo výfukovou skupinu (podle modelu, který vlastníte) na odsávací skupinu. K usnadnění instalace obě části musejí být rozmontovány, je třeba si ověřit jak jsou na sebe části upevněny, aby bylo možno ve vhodném okamžiku provést zpětnou montáz.

Dříve než upevníte digestoř na odsávací agregát si ověřte, zda kovová lišta (štít proti parám), která drží svítidla a filtr/y proti mastnotám je dobře propojena s čelní částí přístroje, v případě potřeby upravte pozici lišty směrem dopředu až k zádržce.

Pozor!

Komín je připraven k montáži ve filtrující verzi. U některých modelů, v případě že byste chtěli používat digestoř ve verzi odsávací, je možné obrátit horní část komínu a vsunout ji dovnitř dolní části komínu tak, aby výchozí otvory nebyly vidět. Komíny u nichž tato operace je možná jsou rozeznatelné, protože upevňovací body držáku G (viz instalační fázi 20a-20b) se opakují i v dolní části horní sekce komínu.

Pozor! Pro všechny již smontované modely: Montážní operace "1,2,3" se neberou v úvahu pro montáž digestoře počínající operací "4".

1. Položte odsávací nařízení na rovnou plochu a vsuňte do něj dolní část digestoře (konzultujte zobrazení odpovídající modelu ve Vašem R – 1N.1° - 1Pvlastnictví – např. Obr 1C/8C – 1D/8D – 1I/8I-1E/8E – 1F/8F – 1G/8G – 1H/8H – 1N -1° -1P)

2. Napojte obě části na elektrickou síť (Obr. 9).

3. Upevněte definitivně šrouby digestoř k odsávacímu zařízení (konzultujte zobrazení odpovídající modelu ve Vašem R – 1N.1° - 1Pvlastnictví – např. Obr 1C/8C – 1D/8D – 1I/8I-1E/8E – 1F/8F – 1G/8G – 1H/8H – 1N –1° -1P)

4. Tužkou vyznačte na stěně čáru jdoucí až ke stropu, která rozdělí celý prostor a která usnadní montážní operace (Obr. 10)..

5. Umístěte vrtací schéma na stěnu: svislá dělící čára vytištěná na děrovací šabloně musí odpovídat střední dělící čáře vyznačené na stěně, mimo to okraj děrovacího schématu odpovídá dolnímu okrají digestoře: mějte na zřeteli, že dolní část digestoře musí být po dokončené instalací být vzdálena od varné plochy alespoň 50 cm v případě elektrických sporáků a 65 cm v případě sporáků plynových či smíšených.

6. Položte dolní podpěru na děrovací schéma, tak že se kryje s vyznačeným obdélníkem, vyznačte oba vnější otvory a vyvrtejte je, odejměte děrovací schéma, vsuňte 2 hmoždíky do stěny a upevněte 2 šrouby 5x45mm podpěru digestoře (Obr. 10). Pozor – pouze modely zobrazené na obr. 1Q/10Q:

Upevněte centrální podpěru 2 šrouby a hmoždíky do stěny, nad dolní podpěru (viz děrovací schéma pro umístění otvorů).

1. Jestliže jsou dodány odmontované, upevněte závěsy dvěma šrouby po stranách agregátu (obr. 10a). Zavěste digestoř na dolní podpěru.

2. Zregulujte vzdálenost digestoře od stěny.

3. Zregulujte horizontální umístění digestoře.

10.Ze vnitřku odsávacího zařízení vyznačte tužkou otvor pro definitivní upevnění digestoře (jsou nezbytné 1 či 2 body pro definitivní upevnění) (Obr. 11).

11.Vyjměte digestoř z dolní podpěry.

1. Na vyznačeném bodu vyvrtejte otvor (Ř8 mm) (Obr. 12)

2. Vsuňte 1 či 2 hmoždíky do stěny, podle potřeby.

3. Umístěte podpěru výfuku „G“ na stěnu blízko stropu, použijte přitom podpěru komínu jako děrovací schéma (pokud existuje, malý otvor vyvrtaný na podpěře se musí krýt s čarou dříve vyznačenou na stěně) a vyznačte tužkou 2 otvory, vyvrtejte otvory (Ř8mm), vsuňte 2 hmoždíky (Obr. 13).

4. Upevněte držák komínů na stěnu 2 šrouby 5x45mm.

16.Zavěste digestoř na dolní držák.

17.Upevněte definitivně digestoř na stěnu (POVINNÉ!!!) (Obr. 14).

1. Připojte hadici pro výfuk dýmů (hadice a těsnící kroužky nejsou součástí vybavení - je třeba je zakoupit) na spojovací kroužek umístěný nad odsávacím motorem. Další konec hadice musí být spojen se zařízením na výfuk dýmů navenek v případě použití digestoře v odsávací verzi. V případě, že byste chtěli použít digestoř ve filtrující verzi, upevněte deflektor F na držák G a spojte další konec hadice se spojovacím kroužkem na deflektoru F (Obr. 13-15).

2. Napojte na elektrickou síť. Pozor – pouze modely ilustrované na obr. 1Q: Pokračujte podle instalační fáze číslo 23.

3. Umístěte komíny a upevněte je 3 šrouby (20a) na držák komínů "G" (20b) (Obr. 16).

Pouze u modelu s osvětlovacími body z optických vláken (Obr. 1G):

Ověřte si, že komíny mohou být odmontovány tak, aby umožnily přístup k prostoru, kde je umístěna lampa pro optická vlákna.

Pouze pro model s kontrolním panelem na komíně (Obr. 1L-17):

Vsuňte ovládací destičku pocházející z motoru otvorem komínu zevnitř směrem navenek (20C). Napojte kontrolní panel na destičku.

Pozor! Čep terminálu destičky MUSÍ se musí krýt s otvorem vyvrtaným do spojovací podpěry umístěné na zadní straně kontrolního panelu.

1. Nechte sklouznout dolní část komínu až do úplného zakrytí odsávacího zařízení a vsuňte ho do příslušného uložení nad digestoří (Obr. 18).

2. Upevněte dolní sekci komínu dvěma šrouby (pouze u modelu zobrazeného na Obr. 1H/19H-1J/19J-1L/19L-1M/19M-1N/19N-1O/19O-1P/19P).

3. Pouze modely ilustrované na obr. 1Q:

- Vsuňte komín do odsávací skupiny. Propojte elektrické vedení mezi oběma částmi (Obr. 9)

- Úpevněte definitivně komín na odsávací skupinu šrouby (konzultujte odpovídající Zobrazení na modelu, který vlastníte) (Obr. 8Q).

Pozor! Zkontrolujte si, zda dolní část komínu je

pevně nasazena do centrální podpory (Obr. 20).

- Upevněte horní část komínu na podpěru komínu 2 šrouby (Obr. 16).

Namontujte zpět rámec uhlíkového filtru a filtr/y proti mastnotám a zkontrolujte dokonalé fungování digestoře.

Elektrické připojení

Sítové napětí musí odpovídat napětí vyznačeném na technickém štítku uvnitř digestoře.

V případě, že je digestoř vybavena elektrickou zástrčkou a ta odpovídá platné normě, může se zastrčit do vždy přístupné elektrické zásuvky.

Pokud není digestoř vybavena elektrickou zástrčkou, musí se přímo napojit na elektrickou síť síťovým kabelem přes dvoupólový spínač s otevřenými kontakty vzdálenými min. 3 mm od sebe, který bude umístěn na dobře přístupném místě.

Pohled na digestoř – obr.1

1. Ovládací panel
2. Tukový filtr
3. Západka tukového filtru
4. Halogenové osvětlení
5. Pracovní plocha digestoře pro usměrnění par
6. Teleskopický komínek
7. Výfuk (pouze u filtrační verze)
8. Svítidla (pouze u modelu dle Obr 1F)

Provoz - všechny verze

V případě velmi intenzivní koncentrace kuchyňských par použijte maximální sací výkon. Doporučuje se zapnout digestoř 5 minut před zahájením vaření a vypnout ji cca 15 minut po ukončení vaření.

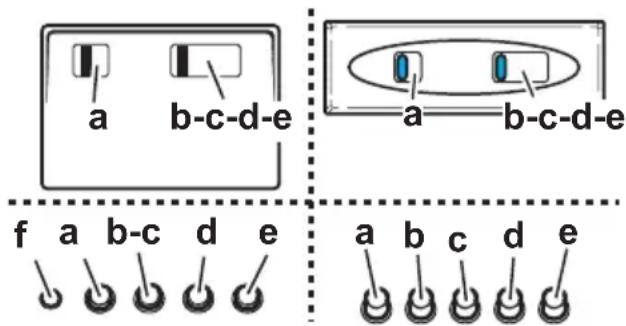

Provoz – model s tlačítkovým ovládáním

A. Zapnutí/vypnutí osvětlení
B. Zapnutí/vypnutí odsávání a nastavení nejnižšího sacího stupně.
B+C.Zapnutí středního sacího stupně
B+D.Zapnutí maximálního sacího výkonu

a b-c-d-e a b-c-d-e f a b-c d e a b c d e

a. - zapnutí/vypnutí osvětlení

b. - vypnutí motoru

Sací výkon:

c. - minimální; d. - střední; e. - maximální

f. - kontrolka

Pozor: Některé modely jsou vybaveny pouze jednou odsávací rychlostí.

Pozor: modely s elektrickou pojistkou jsou vybaveny 3 tlačitky:

(a) světlo ON/OFF, (b) Uzávěr a (c) Otevření elektrické pojistky.

Fungování - Model s displejem

A B C D E F

A - Tlačítko osvětlení ON/OFF

B - Ttlačítko OFF motoru (pozice "čekání/stand by")

C - Temporizátor zvolené rychlosti

(zviditelní zvolenou rychlost a blikající LED na dolní straně displeje).

Toto tlačítko umožňuje fungování digestoře na předem stanovený čas:

20 minut, je-li zvolena rychlost 1

15 minut, je-li zvolena rychlost 2

10 minut, je-li zvolena rychlost 3

5 minut, je-li zvolena intenzívní rychlost P

D - Displej ukazuje:

- Nutnost vyčistit filtry proti mastnotám (ukazovatel saturování filtrů proti mastnotám - na displeji se objeví písmeno F).

Po umytí filtru proti mastnotám, stiskněte tlačítko B po dobu přibližně 3 vteřin. Písmeno F zmizí z displeje.

- Nutnost změnit uhlíkový filtr (ukazovatel saturování uhlíkového filtru - na displeji se objeví písmeno C).

Po výměně uhlíkového filtru stiskněte tlačítko B po dobu přibližně 3 vterín. Písmeno C zmizí z displeje.

- Led dole, na pravé straně, je-li rozsvícen a nebliká hlásí, že digestoř je připravena k fungování (pozice "čekání/stand by"), blikající LED vyznačuje, že je nastaven temporizátor zvolené rychlosti.

Upozornění! Ukazovatel saturování uhlíkového filtru je za normálních okolností vypnut a k jeho aktivaci je zapotřebí stlačit současně po dobu 3 vteřin tlačítka E a F. Zpočátku se na displeji objeví písmeno F (indikátor saturování kovového filtru proti mastnotám), pak po přibližně 3 vteřinách se objeví i písmeno C (ukazovatel saturování uhlíkového filtru), což znamená, že uvedený ukazovatel je aktivován. K jeho odpojení zopakujte operaci až do okamžiku kdy ukazovatel saturování uhlíkového filtru C nezmizí.

E - Tlačítko ke snížení rychlosti: z intenzivní rychlosti P na rychlost 1.

F - Tlačítko ke zvýšení rychlosti z "čekání" (stand-by) na rychlost P.

Pozor! Intenzívní rychlost P trvá po dobu 5 minut, poté se digestoř automaticky nastaví na rychlost 2 (nasávací příkon).

V případě nenormálního chodu, dříve než se obrátíte na servisní službu, vypněte přístroj na dobu alespoň 5 vteřin z elektrické sítě tak, že vyjmete zástrčku ze zásuvky a pak ho opět napojte. V případě, že nenormální chod pokračuje, obratte se na servisní službu.

Pozor! Dříve než odpojíte digestoř z elektrické sítě, stiskněte tlačítko A.

Fungování - Model s displejem

A B C D F E

A -TlačítkoOFF (zhasnutý displej/Stand by /led na displeji zapnutý) – stiskněte dlouho a vyberte vyžadovanou funkci.

B -Tlačítko osvětlení ON/OFF

C -Temporizátor zvolené rychlosti (zviditelní zvolenou rychlost a blikající LED na dolní straně displeje). Toto tlačítko umožňuje fungování digestoře na předem stanovený čas:

20 minut, je-li zvolena rychlost 1

15 minut, je-li zvolena rychlost 2

10 minut, je-li zvolena rychlost 3

5 minut, je-li zvolena intenzívní rychlost P

D - Displej ukazuje:

- Nutnost vyčistit filtry proti mastnotám (ukazovatel saturování filtrů proti mastnotám - na displeji se objeví písmeno F).

Po umytí filtru proti mastnotám, stiskněte tlačítko A po dobu přibližně 3 vteřin. Písmeno F zmizí z displeje.

- Nutnost změnit uhlíkový filtr (ukazovatel saturování uhlíkového filtru - na displeji se objeví písmeno C).

Po výměně uhlíkového filtru stiskněte tlačítko A po dobu přibližně 3 vteřin.

Písmeno C zmizí z displeje.

- Led dole, na pravé straně, je-li rozsvícen a nebliká hlásí, že digestoř je připravena k fungování (pozice "čekání/stand by"), blikající LED vyznačuje, že je nastaven temporizátor zvolené rychlosti.

Pozor! Ukazovatel saturování filtru s aktivním uhlíkem je normálně vypnut a kjeho aktivaci: dejte digestoř do pozice OFF (zhasnutý displej) stiskněte současně po 3 vteřiny tlačítka C a G.

Zpočátku se na displeji objeví písmeno F (indikátor saturování kovového filtru proti mastnotám), pak po přibližně 3 vteřinách se objeví i písmeno C (ukazovatel saturování uhlíkového filtru), což znamená, že uvedený ukazovatel je aktivován. K jeho odpojení zopakujte operaci až do okamžiku kdy ukazovatel saturování uhlíkového filtru C nezmizí.

E - Tlačítko ke snížení rychlosti.

F - Tlačítko ke zvýšení rychlosti .

G - Tlačítko intenzívní časované síly odsávání: digestoř funguje za této rychlosti po dobu 5 minut, pak se vrací do původně nastavené pozice. Na displeji se objeví písmeno P a blikající malý bod. Je možno tuto funkci anulovat stisknutím tlačítka A.

V případě nenormálního chodu, dříve než se obrátíte na servisní službu, vypněte přístroj na dobu alespoň 5 vteřin z elektrické sítě tak, že vyjmete zástrčku ze zásuvky a pak ho opět napojte. V případě, že nenormální chod pokračuje, obratte se na servisní službu.

Pozor! Dříve než odpojíte digestoř z elektrické sítě, stiskněte tlačítko A.

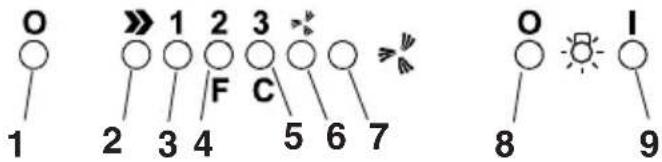

Fungování - Elektronický model o 5 tlačítcích

O 1 2 3 4 5 6 7 >> 1 2 3 F C O I 8 9

1. Vypnutí motoru

2. Zapnutí motoru + volba stupně výkonu sání 1-2-3-1-2

3. LED kontrolka stupně rychlosti 1.

4. LED kontrolka stupně rychlosti 2 + LED kontrolka nasycení tukového filtru (filtr v kovovém provedení). Při signalizaci je nutné provést vyčištění tukového filtru (viz dále).

Po vyčištění tukového filtru a jeho zpětném osazení do digestoře stlačte tlačítko 1 na min. 3 vteřiny dokud nezazní signální tón: kontrolka 4 se vypne (signalizovala znečištěný tukový filtr).

1. LED kontrolka stupně rychlosti 3 + LED kontrolka nasycení filtru s aktivním uhlíkem. Při signalizaci je nutná výměna tohoto filtru.

Po ukončení výměny filtru s aktivním uhlíkem stlačte tlačítko 1 na minimálně 3 vteřiny dokud nezazní signální tón: kontrolka 5 se vypne (signalizovala znečištěný filtr).

POZOR!

Ukazatel nasycenosti filtru s aktivním uhlíkem není z výroby aktivován.

Má-li být ukazatel nasycenosti filtru s aktivním uhlíkem aktivován, je nutné tlačítka 2 a 7 zmáčknout společně a podržet 3 vteřiny. Pak se rozsvítí (blikne) jen kontrolka 4 a po uplynutí dalších 3 vteřin se rozsvítí (blikne) také kontrolka 5, tímto je tato funkce nastavena.

Pro zpětnou deaktivaci stiskněte znovu obě tlačítka 2 a 7 a po 3 vteřinách se rozsvítí (blikne) kontrolka 5 a funkce je vypnuta.

1. LED kontrolka intenzivní rychlosti.

2. Zapnutí intenzivní rychlosti.

Maximální sací výkon je v provozu 5 minut od jeho spuštění, pak se chod digestoře automaticky vrátí k původně nastavenému výkonu. Tzn. Že se např. vypne, pokud před tím nebyl nastaven žádný stupeň sání.

Zkrácení této 5-ti minutové doby maximálního sání docílíte stlačením tlačítka 1 nebo 2.

1. Vypnutí osvětlení.

2. Zapnutí osvětlení.

Pokud digestoř nebo ovládání není funkční: Přerušte na minimálně 5 vteřin dodávku elektrického proudu a zkuste digestoř znovu zapnout.

V prípadě poruchy kontaktujte prodejce (zákaznické oddělení).

Fungování - Elektronický model o 6 tlačítcích

0 1 2 3 4 5 F 6

1- Tlačítko motoru OFF

2- Snižuje rychlost

3- Zvyšuje rychlost

4- Timer 5/15 minut Zapíná a vypíná timer.

Automatické vypnutí stávající rychlosti.

5- Reset vyznačující saturaci filtrů s uhlíkem Když se rozsvítí led F filtr s uhlíkem musí být umyt či vyměněn.

Po výměně filtru s uhlíkem stiskněte po dobu alespoň 3 vteřin, led F zhasne, což naznačí, že došlo k opětnému nastavení ukazovatele saturace.

6- ON/OFF světla

Pokud digestoř nebo ovládání není funkční: Přerušte na minimálně 5 vteřin dodávku elektrického proudu a zkuste digestoř znovu zapnout.

V případě poruchy kontaktujte prodejce (zákaznické oddělení).

Elektronický model se senzorem

0 1 2 3 S Sensor Reset 0/I T1 T2 1 2 3 4 T3 T4 T5

T1 - tlačítko On/Off digestoř

T2 - tlačítko cyklického zvyšování rychlosti motoru

Prvním stisknutím se aktivuje první rychlost. Každé rychlosti odpovídá rozsvícení jednoho Ledu (1-2-3). Při intenzivní rychlosti se Led 4 rozsvítí blikavým světlem.

Po uplynutí 5 minut se přejde z intenzivní rychlosti na druhou rychlost. Pokud stisknete tlačítko T2 před vypršením 5 minut, digestoř se vrátí na první rychlost.

T5 – Tlačítko On/Off světla

Signalizování stavu filtrů

(funkce v činnosti při zapnuté digestoři): k signalizování stavu tukových filtrů dochází po 80 hodinách fungování (Led 1 svítí blikajícím světlem). K signalizování uhelného filtru dochází po 320 hodinách fungování (Led 2 se rozsvítí blikajícím světlem). V případě současného signalizování obou filtrů, Led 1 a Led 2 blikají alternativně.

Reset signalizování stavu filtrů:

Stisknout tlačitko T4 na dobu 3 vteřin až do zhasnutí Ledu 1 (tukový filtr). V případě signalizování obou filtrů (tukového a uhelného) zopakovat výše popsaný úkon: při prvním stisknutím T4 zhasnou alternativně blikající Led 1 a Led 2. Ihned poté Led 2 začne opět blikat, tudíž stisknout znovu T4 na dobu 3 vteřin. Provedený úkon je pokaždé doprovázen zvukovým signálem.

Aktivace signalizování uhelného filtru:

Digestoř je predisponována pouze na jedno signalizování tukového filtru. Signalizování uhelného filtru se aktivuje následovně: digestoř v pozici Off, stisknout tlačítka T2 a T4 na dobu 3 vteřin. Blikání Ledu 1 a Ledu 2 signalizuje provedené nastavení. Signalizování uhelného filtru se přeruší zopakováním tohoto úkonu (digestoř vždy v pozici Off). Každý provedený úkon je doprovázen zvukovým signálem.

Automatická kalibrace:

Systém uskuteční automatickou kalibraci zhruba každých 30 minut (kalibrace funkčních parametrů senzorů).

Ruční kalibrace:

Digestoř v pozici Off, stisknout tlačítka T3 a T4 na dobu 3 vteřin až do zvukového signálu.

Automatické fungování:

Automatické fungování je zaktivováno stisknutím tlačítka T3: Led 4 se rozsvítí. Pro návrat na ruční fungování stisknout tlačítko T1, T2 nebo T3.

Testování senzorů:

Probíhá nepřerušeně po celou dobu automatického fungování. V případě havárie všechny Ledy blikají: v tomto případě je nutné se vrátit k ručnímu fungování stisknutím tlačítka T1, T2 nebo T3.

Tato operace optimalizuje automatické fungování digestoře: když je digestoř v pozici Off, stisknout tlačítka T2 a T3 na dobu zhruba 3 vteřin dokud není zobrazen momentálně používaný varný pult :

Plynový varný pult – Led 1 rozsvícený

Indukční varný pult – Led 2 rozsvícený

Elektrický varný pult – Led 3 rozsvícený.

Požadovaný varný pult se zvolý stisknutím tlačítka T2, poté stisknout tlačítka T2 a T3 současně na dobu zhruba 3 vteřin, dokud se neozve zvukový signál. Po ukončení se digestoř vypne.

Stav default se nachází u plynového varného pultu.

Pozor: tento úkon má být proveden při prvním uvedením digestoře do provozu.

Údržba

Před zahájením prací při údržbě digestoře přerušte dodávku elektrického proudu.

Čištění

Digestoř se musí pravidelně čistit zvenku i zevnitř. K čištění používejte měkkou látku navlhčenou v denaturovaném lihu popř. neutrálním saponátu. Nepoužívejte žádné čistící prostředky, které obsahují brusné přísady. Nedodržení pokynů pro čištění digestoře, čištění a výměnu filtrů může způsobit nebezpečí vznícení digestoře.

Tukový filtr

Tukový filtr se musí 1 x do měsíce vyčistit (vyprat), (anebo jestliže systém vyznačování saturace filtrů – pokud je součástí vybavení vlastněného modelu – vyznačuje tuto potřebu – viz předchozí stránku).

Je možné jej čistit ručně jemným mycím prostředkem nebo v kuchyňské myčce při nejnižší teplotě a kratším programu. Demontáž tukového filtru je znázorněna obr. 2 – zatlačte na západku filtru (f).

Filtr s aktivním uhlíkem (jen u filtrační verze)

Tento filtr pohlcuje nepříjemné pachy vznikající při vaření. Filtr se musí každé 2 měsíce (anebo jestliže systém vyznačování saturace filtrů – pokud je součástí vybavení vlastněného modelu – vyznačuje tuto potřebu – viz předchozí stránku) vyčistit ručně v teplé vodě vhodným mycím prostředkem nebo v kuchyňské myčce při kompletním programu bez přítomnosti nádobí. Po vyčištění zbavte filtr přebytečné vody tak, aby jste jej nepoškodili. Vyjměte jej z plastového rámu a důkladně vysušte při teplotě 100°C po dobu 10-ti minut v elektrické troubě.

Filtr s aktivním uhlíkem se musí přesto měnit každé 3 roky a navíc vždy, když je poškozen. Pro demontáž filtru pootočte fixační šroubek rámu o 90° (g) viz.obr.3. Novou vložku s aktivním uhlíkem (i) vsuňte do rámu (h) a vše namontujte zpět na odpovídající místo.

Je možné používat tradiční typ filtru s uhlíkem, který nelze mýt či obnovit, a který je třeba vyměňovat jednou za 3-4 měsíce.

Rámec a pěnovka filtru s uhlíkem jsou společně svařeny, eventuální rámec dodaný s digestoří se tedy nemá používat. Před užitím je třeba ho umístit do příslušného uložení a upevnit prostřednictvím příslušných zařízení.

Výměna žárovek

Pozor! Dříve než se dotknete žárovek si ověřte zda jsou studené.

1. k otevření stiskněte stropní lampu a pak uvolněte.

2. vyměňte poškozenou žárovku.

Používejte pouze halogenová svítidla o výkonu max. 20W (G4) a dávejte pozor, abyste se jich nedotýkali rukama.

1. Uzavřete opět stropní lampu (je upevněna na západku).

1. Odšroubujte krytku žárovky.

2. Vyměňte poškozenou žárovku.

Používejte pouze halogenová svítidla o výkonu max. 20W (G4) a dávejte pozor, abyste se jich nedotýkali rukama.

1. Namontujte zpět krytku žárovky.

1. Vyjměte ochranu jemným vypáčením pomocí

malého šroubováku či podobného nástroje (obr. 4B).

1. Vyměňte poškozenou žárovku.

Používejte pouze halogenová svítidla o výkonu max. 20W (G4) a dávejte pozor, abyste se jich nedotýkali rukama.

1. Uzavřete opět stropní lampu (je upevněna na západku)

1. Vyjměte ochranu jemným vypáčením pomocí malého šroubováku či podobného nástroje (obr. 4B).

2. Odpojte lampičku od el.připojení viz „a“.

3. Vyměňte poškozenou žárovku.

Používejte pouze halogenová svítidla PHILIPS STANDARD LINE kód 425409 a nová musí mít 12V 20W 30° R35 12 V GU4.

1. Připojte lampičku k el.vedení a vsuňte lampičku zpět do otvoru digestoře.

Odmontujte komíny: odejměte oba šrouby (20a) upevňující horní komín k držáku "G" (Obr. 16).

Odstraňte skříňku “q” odejměte šroub “r”, který ho umistuje na digestoř.

Vyjměte poškozené osvětlení.

Používejte pouze halogenních svítidel PHILIPS typu 14515 (GX5.3) 12V-75W.

Umístěte opět správně držák svítidla “S”, a skříňku “q” a namontujte opět komíny.

U modelů jako na obr. 1K:

Některé verze této digestoře si vyžadují nezářivou lampu o 40W max (E14), odejměte filtry proti mastnotám, abyste mohli vstoupit do uložení svíditel a přistupte k jejich výměně.

Pouze pro model zobrazený na Obr. 1L + Obr. 6L:

1. Otevřete směrem nahoru čelní stranu „v“ držící stropní lampu a držte přitom rukou stropní lampu „z“.

2. Vyměňte poškozenou lampu dalším svítidlem se stejnými technickými vlastnostmi.

Pozor! K zajištění stejné kvality osvětlení radíme použít stejný typ svítidel: Neonová lampa Philips o 13W Ref. Kód 8711500644305.

Dávejte pozor, aby průhledná část svítidel byla namířena směrem dovnitř, aby bylo zajištěno rovnoměrné osvětlení.

1. Výměna startéru:

Použijte startér se stejnými technickými vlastnostmi. Doporučené startéry: Použijte startér Philips S10.

1. Namontujte opět stropní lampu a čelní stranu opačným směrem než při demontáži.

Pouze pro model zobrazený na obr. 1M + obr. 7M:

1. Vyjměte filtry proti mastnotám

2. Odstraňte horní kryt odšroubováním tří šroubů, které ho upevňují na digestoř (přidržte kryt, aby nespadl)

3. Vyměňte poškozené svítidlo novým, které má stejné technické charakteristiky.

Výměna startéru:

Používejte startér se stejnými technickým charakteristikami.

Doporučuje se používat startér Philips S10

1. Přimontujte opět horní kryt a filtry proti mastnotám opačným způsobem než při demontáži.

Jestliže osvětlení nefunguje, dříve než zavoláte servis si ověřte, zda jste správně nasadili žárovky do uložení.

Varování

Toto zařízení je zkonstruováno pro dospělé. Dětem by se nemělo dovolit ovládat toto zařízení, nebo si sním hrát. Nikdy nezapínejte digestoř bez správně nasazené mřížky! Odsávaný vzduch se nesmí odvádět do odtahového kanálu, který je již využíván k odvodu zplodin z jiných než elektrických zařízení.

Pokud jsou v místnosti společně s digestoří v chodu také přístroje poháněné jinou než elektrickou energií, musí se místnost dostatečně větrat. Pod digestoří je přísně zakázáno pracovat s otevřeným ohněm. Otevřený oheň poškozuje filtr a může způsobit požár. Při fritování je třeba neustále kontrolovat teplotu oleje, aby nedošlo ke vznícení. Dále je třeba pečlivě dodržovat veškeré výše uvedené bezpečnostní vzdálenosti a předpisy.

Tento spotřebič je označený v souladu s evropskou směrnicí 2002/96/ES o likvidaci elektrického a elektronického zařízení (WEEE). Zajištěním správné likvidace tohoto výrobku pomůžete zabránit případným negativním důsledkům na životní prostředí a lidské zdraví, ke kterým by nevhodnou likvidací tohoto výrobku mohlo dojít.

Symbol na výrobku nebo na dokumentech přiložených k výrobku udává, že tento spotřebič nepatří do domácího odpadu. Spotřebič je nutné odvézt do sběrného místa pro recyklaci elektrického a elektronického zařízení.

Likvidace musí být provedena v souladu s místními předpisy o ochraně životního prostředí, které se týkají likvidace odpadu.

Podrobnější informace o zpracování, rekuperaci a recyklaci tohoto výrobku zjistíte u příslušného místního úřadu, služby pro likvidaci domovního odpadu nebo v obchodě, kde jste výrobek zakoupili.
