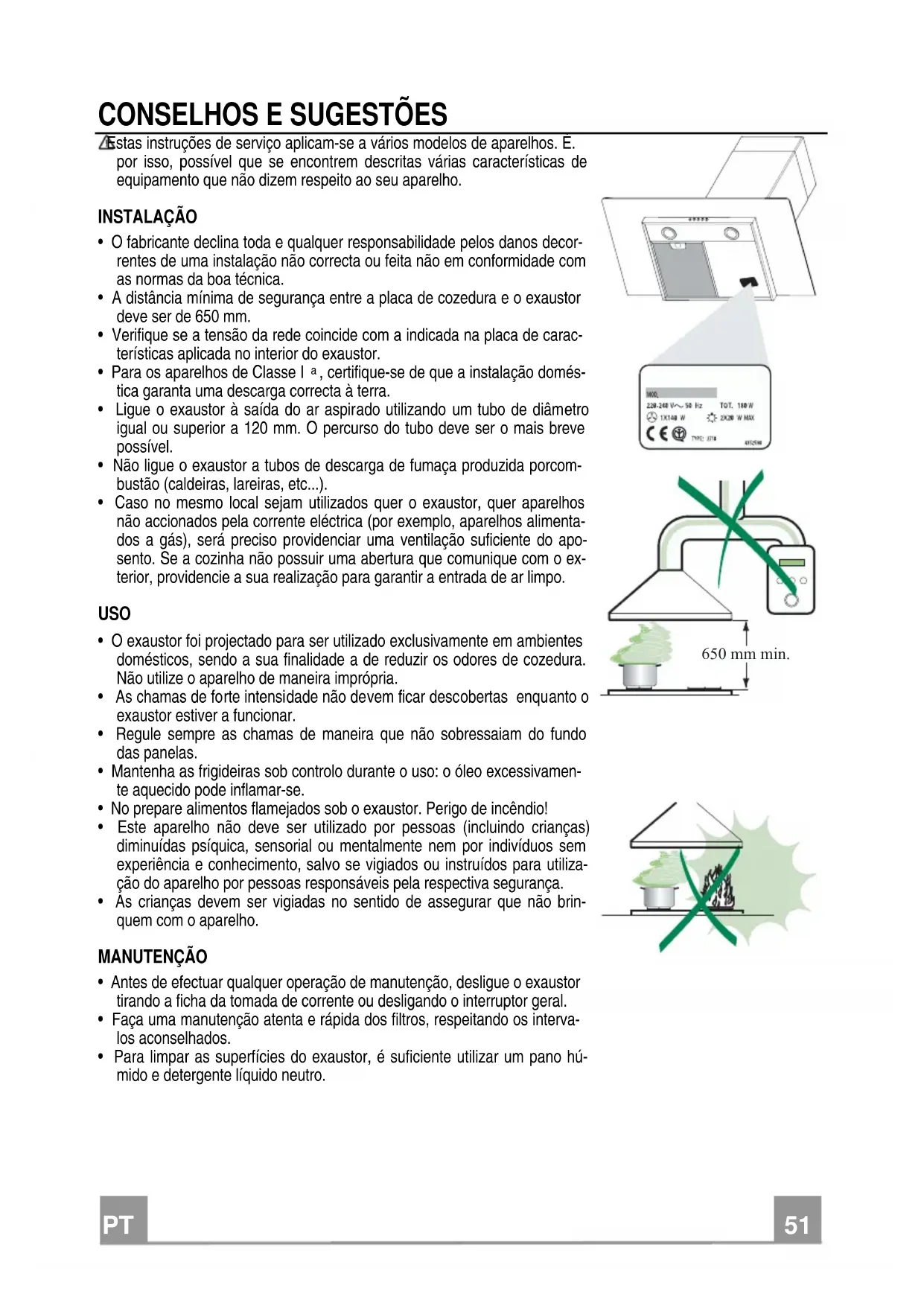

CONSELHOS E SUGESTÕES Estas instruções de serviço aplicam-se a vários modelos de aparelhos. É.
por isso, possível que se encontrem descritas várias características de
equipamento que não dizem respeito ao seu aparelho.
• O fabricante declina toda e qualquer responsabilidade pelos danos decor-
rentes de uma instalação não correcta ou feita não em conformidade com
as normas da boa técnica.
• A distância mínima de segurança entre a placa de cozedura e o exaustor
• Verifique se a tensão da rede coincide com a indicada na placa de carac-
• Para os aparelhos de Classe I
, certifique-se de que a instalação domés-
tica garanta uma descarga correcta à terra.
• Ligue o exaustor à saída do ar aspirado utilizando um tubo de diâmetro
igual ou superior a 120 mm. O percurso do tubo deve ser o mais breve
• Não ligue o exaustor a tubos de descarga de fumaça produzida porcom-
bustão (caldeiras, lareiras, etc...).
• Caso no mesmo local sejam utilizados quer o exaustor, quer aparelhos
não accionados pela corrente eléctrica (por exemplo, aparelhos alimenta-
dos a gás), será preciso providenciar uma ventilação suficiente do apo-
sento. Se a cozinha não possuir uma abertura que comunique com o ex-
terior, providencie a sua realização para garantir a entrada de ar limpo.
• O exaustor foi projectado para ser utilizado exclusivamente em ambientes
domésticos, sendo a sua finalidade a de reduzir os odores de cozedura.
Não utilize o aparelho de maneira imprópria.
• As chamas de forte intensidade não devem ficar descobertas enquanto o
exaustor estiver a funcionar.
• Regule sempre as chamas de maneira que não sobressaiam do fundo
• Mantenha as frigideiras sob controlo durante o uso: o óleo excessivamen-
te aquecido pode inflamar-se.
• No prepare alimentos flamejados sob o exaustor. Perigo de incêndio!
• Este aparelho não deve ser utilizado por pessoas (incluindo crianças)
diminuídas psíquica, sensorial ou mentalmente nem por indivíduos sem
experiência e conhecimento, salvo se vigiados ou instruídos para utiliza-
ção do aparelho por pessoas responsáveis pela respectiva segurança.
• As crianças devem ser vigiadas no sentido de assegurar que não brin-
quem com o aparelho.
• Antes de efectuar qualquer operação de manutenção, desligue o exaustor
tirando a ficha da tomada de corrente ou desligando o interruptor geral.
• Faça uma manutenção atenta e rápida dos filtros, respeitando os interva-
• Para limpar as superfícies do exaustor, é suficiente utilizar um pano hú-
CARACTERÍSTICAS Dimensões
Ref. Qtd Componentes do produto
1 1 Corpo do exaustor equipado com: Comandos, ilumina-
ção, grupo do ventilador e filtros
2 1 Chaminé telescópica formada por:
2.1 1 Chaminé Superior
2.2 1 Chaminé Inferior
9 1 Flange de redução ø 150-120 mm
14.1 2 Extensão de conexão da saída de ar
15 1 Conexão da saída de ar
Réf. Qtd Componentes de instalação
7.2.1 2 Suportes de fixação da chaminé superior
7.3 1 Suportes de fixação de Conexão
1 Manual de Instruções
INSTALAÇÃO Furação da parede e fixação dos suportes
Marcações na parede:
• Desenhe uma linha vertical na parede de suporte até ao tecto, ou o mais alto possível, no
centro da área na qual o extractor irá ser instalado.
• Desenhe uma linha horizontal a 650 mm acima da placa do fogão.
• Instale os suportes 7.2.1 na parede tal como mostrado a cerca de 1-2 mm do tecto ou do
limite superior alinhando o centro (entalhe) com a linha de referência vertical.
• Faça as marcações na parede no centro dos orifícios existentes no suporte.
• Instale o suporte 7.2.1 na parede tal como mostrado a X mm abaixo do primeiro suporte (X
= altura da secção superior da chaminé fornecida), alinhando o centro (entalhe) com a linha
• Faça as marcações na parede no centro dos orifícios existentes no suporte.
• Marque um ponto de referência como indicado a 116 mm da linha de referência vertical e
306 mm acima da linha de referência horizontal.
• Repita esta operação para o outro lado.
• Faça furos com ø 8 mm em cima de todos os pontos centrais marcados.
• Introduza as buchas de parede 11 nos orifícios.
• Fixe o suporte inferior 7.2.1 utilizando os parafusos 12a (4,2 x 44,4) fornecidos.
• Fixe o suporte superior 7.2.1 e a base de apoio da ligação da saída de ar 7.3 em conjunto uti-
lizando os 2 parafusos 12a (4,2 x 44,4) fornecidos.
• Introduza os dois parafusos 12a (4,2 x 44,4) fornecidos nos orifícios de fixação do corpo do
extractor, deixando uma folga de 5-6 mm entre a parede e a cabeça do parafuso.PT
Montagem do corpo do extractor
• Antes de fixar o corpo do extractor, aperte os dois parafusos
Vr situados nos pontos de montagem do corpo do extractor.
• Pendure o corpo do extractor nos dois parafusos 12a.
• Aperte totalmente os parafusos do suporte 12a.
• Ajuste os parafusos Vr para nivelar o corpo do extractor.
SAÍDA DO AR PARA A VERSÃO ASPIRANTE Para a instalação na Versão Aspirante, ligue o exaustor ao tubo
de saída utilizando um tubo rígido ou flexível de ø150 ou 120
mm; esta escolha deve ser feita pelo instalador.
• Para a ligação com um tubo de ø120 mm, instale a flange de
redução 9 na saída do corpo do exaustor.
• Fixe o tubo com braçadeiras de aperto adequadas. O material
necessário não é fornecido com o aparelho.
• Tire os filtros anti-odor de carvão activo, se presentes..
SAÍDA DE AR VERSÃO COM RECIRCULAÇÃO
• Introduza a conexão 15 no suporte de apoio 7.3, fixando-o com
• Introduza lateralmente as peças de extensão da ligação 14.1 na
• Certifique-se de que a saída das peças da extensão 14.1 está
alinhada horizontal e verticalmente com as saídas da chaminé.
• Ligue a ligação da saída de ar 15 à saída do corpo do extractor
utilizando um tubo flexível ou um tubo rígido de ø 150 mm,
sendo a escolha deixada ao critério do responsável pela instala-
• Certifique-se de que os filtros de carvão activado foram insta-
• Ligue o extractor à alimentação utilizando um interruptor de
dois pólos com uma folga de contacto de pelo menos 3 mm.
• Retire os filtros contra gordura (ver parágrafo da Manutenção)
certificando-se de que o conector do cabo de alimentação está
correctamente instalado na tomada existente do lado do venti-
Chaminé de exaustão superior
• Alargue ligeiramente os dois lados da chaminé superior e pen-
dure-os por trás dos suportes 7.2.1, certificando-se de que fi-
cam correctamente assentes.
• Fixe os lados nos suportes utilizando os 4 parafusos 12c (2,9 x
• Certifique-se de que a saída das peças das extensões fica ali-
nhada com as saídas da chaminé.
Chaminé de exaustão inferior
• Alargue ligeiramente os dois lados da chaminé e pendure-os
entre a chaminé superior e a parede, certificando-se de que fi-
• Fixe a parte inferior lateralmente ao corpo do extractor utili-
UTILIZAÇÃO L V1 V2 V3
S L Luzes Liga e desliga a luz do sistema.
S Led Led de motor em funcionamento.
V1 Motor Liga e desliga o motor do extractor a baixa velocidade. Utilizada para proporcionar uma circulação de ar contínua e silenciosa quando existirem ligeiros vapores de co-zedura.
V2 Velocidade Velocidade média, adequada para a maior parte das condições de funcionamento de- vido à óptima relação do caudal de ar tratado/nível de ruído. V3 Velocidade Velocidade máxima, utilizada para eliminar as elevadas emissões de vapor da coze-dura, incluindo durante longos períodos.PT
MANUTENÇÃO Filtros contra gordura LIMPAR OS FILTROS METÁLICOS CONTRA GORDURA • Os filtros deverão ser limpos de 2 em 2 meses de funcionamento,
ou mais frequentemente em situações de utilização extrema e
podem ser lavados na máquina de lavar louça.
• Retire os filtros, um de cada vez, empurrando-os para trás e pu-
xando-os ao mesmo tempo.
• Lave os filtros, tendo cuidado para não os dobrar. Antes de os
instalar novamente, certifique-se de que ficam bem secos.
• Ao instalar novamente os filtros, certifique-se de que a pega fica
visível do exterior.
Filtro de carvão activado (Versão com recirculação)
SUBSTITUIR O FILTRO DE CARVÃO ACTIVADO
• O filtro não é lavável e não pode ser regenerado e deverá ser
substituído aproximadamente de 4 em 4 meses, ou mais fre-
quentemente em casos de grande utilização.
• Retire os filtros metálicos contra gordura.
• Retire o filtro de carvão activado que está saturado soltando os
• Instale o novo filtro encaixando-o no respectivo lugar.
• Instale novamente os filtros metálicos contra gordura.
SUBSTITUIÇÃO DAS LÂMPADAS Lâmpadas incandescentes de 40 W
• Tire os filtros metálicos antigordura ou abra a grade porta-
con la tienda donde compró el producto.
