MANUAL DE UTILIZADOR ZHC 6141 X ZANUSSI

Manual de Instruções

ÍNDICE ADVERTÊNCIAS - COMPONENTES23

UTILIZAÇÃO - MANUTENÇÃO25PT

Manual de Instruções

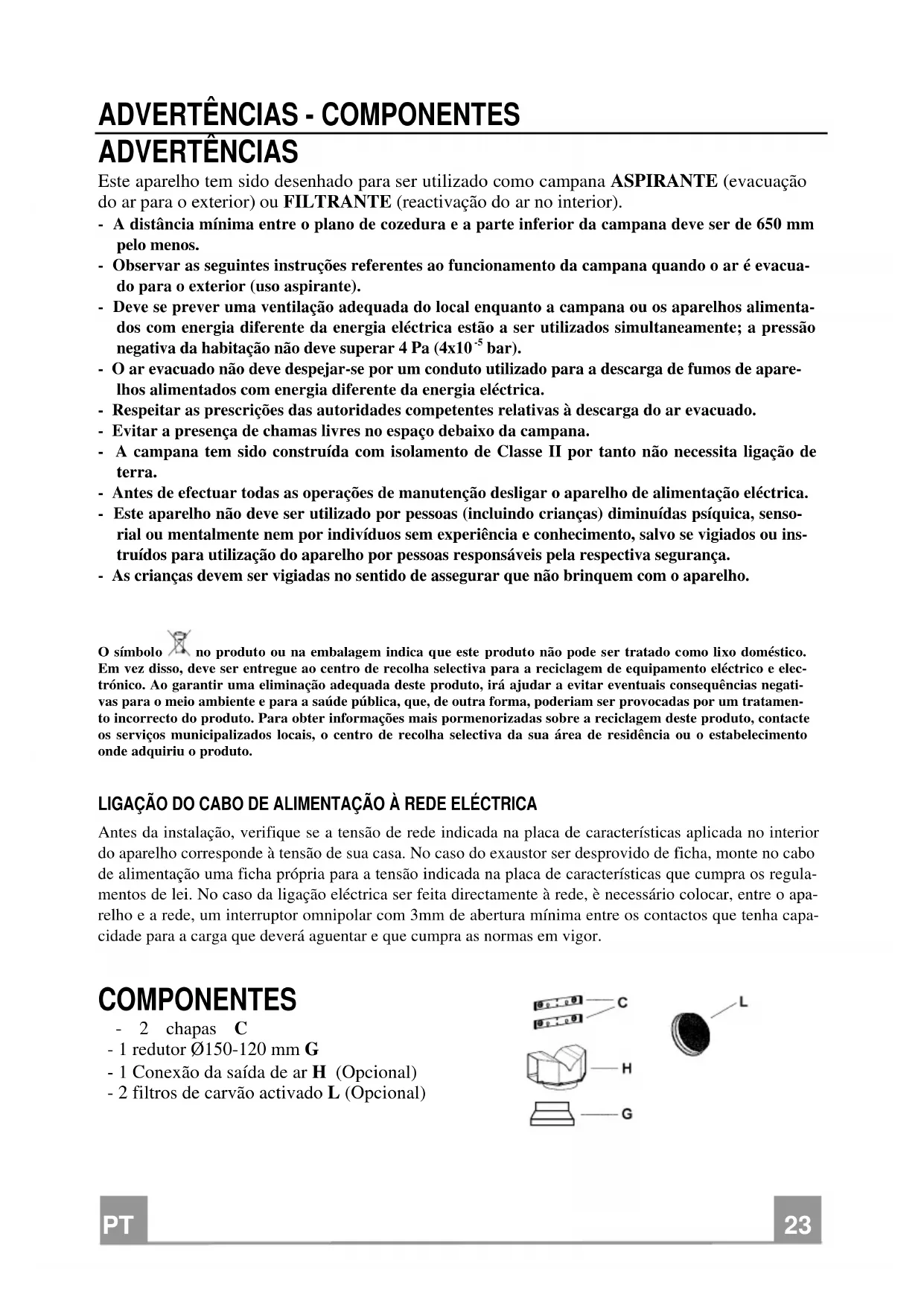

ADVERTÊNCIAS - COMPONENTES ADVERTÊNCIAS Este aparelho tem sido desenhado para ser utilizado como campana ASPIRANTE (evacuação

do ar para o exterior) ou FILTRANTE (reactivação do ar no interior).

- A distância mínima entre o plano de cozedura e a parte inferior da campana deve ser de 650 mm

- Observar as seguintes instruções referentes ao funcionamento da campana quando o ar é evacua-

do para o exterior (uso aspirante).

- Deve se prever uma ventilação adequada do local enquanto a campana ou os aparelhos alimenta-

dos com energia diferente da energia eléctrica estão a ser utilizados simultaneamente; a pressão

negativa da habitação não deve superar 4 Pa (4x10

- O ar evacuado não deve despejar-se por um conduto utilizado para a descarga de fumos de apare-

lhos alimentados com energia diferente da energia eléctrica.

- Respeitar as prescrições das autoridades competentes relativas à descarga do ar evacuado.

- Evitar a presença de chamas livres no espaço debaixo da campana.

- A campana tem sido construída com isolamento de Classe II por tanto não necessita ligação de

- Antes de efectuar todas as operações de manutenção desligar o aparelho de alimentação eléctrica.

- Este aparelho não deve ser utilizado por pessoas (incluindo crianças) diminuídas psíquica, senso-

rial ou mentalmente nem por indivíduos sem experiência e conhecimento, salvo se vigiados ou ins-

truídos para utilização do aparelho por pessoas responsáveis pela respectiva segurança.

- As crianças devem ser vigiadas no sentido de assegurar que não brinquem com o aparelho.

O símbolo no produto ou na embalagem indica que este produto não pode ser tratado como lixo doméstico.

Em vez disso, deve ser entregue ao centro de recolha selectiva para a reciclagem de equipamento eléctrico e elec-

trónico. Ao garantir uma eliminação adequada deste produto, irá ajudar a evitar eventuais consequências negati-

vas para o meio ambiente e para a saúde pública, que, de outra forma, poderiam ser provocadas por um tratamen-

to incorrecto do produto. Para obter informações mais pormenorizadas sobre a reciclagem deste produto, contacte

os serviços municipalizados locais, o centro de recolha selectiva da sua área de residência ou o estabelecimento

onde adquiriu o produto.

LIGAÇÃO DO CABO DE ALIMENTAÇÃO À REDE ELÉCTRICA Antes da instalação, verifique se a tensão de rede indicada na placa de características aplicada no interior

do aparelho corresponde à tensão de sua casa. No caso do exaustor ser desprovido de ficha, monte no cabo

de alimentação uma ficha própria para a tensão indicada na placa de características que cumpra os regula-

mentos de lei. No caso da ligação eléctrica ser feita directamente à rede, è necessário colocar, entre o apa-

relho e a rede, um interruptor omnipolar com 3mm de abertura mínima entre os contactos que tenha capa-

cidade para a carga que deverá aguentar e que cumpra as normas em vigor.

INSTALAÇÃO A campana deve ser montada no centro em relação ao plano de cozinhar. A distância mínima

entre o plano de cozinhar e a superfície inferior da campana deve ser de 650 mm.

Para a montagem da campana proceder da seguinte maneira:

1) Fazer nº 6 furos (X1-X2-J) Ø 8 mm respeitando as medidas indicadas na fig.1.

2) Para as diferentes montagens utilizar os parafusos e tacos de expansão fornecidos em dota-

6) Fixar a chapa de junção E com os correspondentes parafusos autoroscantes Ø 2,9 mm na

boca de saída do ar do motor nos orifícios Z predispostos (fig.4).

7) Montagem ASPIRANTE ou FILTRANTE:

ASPIRANTE Para a instalação na Versão Aspirante, ligue o exaustor ao tubo de saída utilizando um tubo

rígido ou flexível de ø150 ou 120 mm; esta escolha deve ser feita pelo instalador.

• Para a ligação com um tubo de ø120 mm, instale a flange de redução 9 na saída do corpo

• Fixe o tubo com braçadeiras de aperto adequadas. O material necessário não é fornecido

• Tire os filtros anti-odor de carvão activo, se presentes..

- Introduzir o Conexão da saída de ar H (fig.6).

- Montar os filtros de carvão activado L (fig.7) bloqueá-los girando no sentido dos ponteiros

do relógio (aproximadamente 10°) até que se accionara a paragem máxima. Para desmon-

tar efectuar as operações em ordem inverso.

8) Fixar a chaminé larga superior A (fig.8) nas chapas C (fig.2/fig.8) usando nº 4 parafusos

autoroscantes Ø 2,9 mm fornecidos em dotação. A distância entre os orifícios de fixação

X1 e X2, fica determinada pela altura da chaminé superior H.

9) Aplicar frontalmente a chaminé corta inferior B (fig.9) alargando ligeiramente as duas par-

UTILIZAÇÃO - MANUTENÇÃO UTILIZAÇÃO Recomendamos pôr a funcionar o aparelho um pouco antes de cozinhar qualquer alimento e

deixar funcionar até 15 minutos após o cozinhar ou, em qualquer caso, até que desapareçam

1) Comandos com botões (Fig.11)

- Um botão que comanda a ligação da iluminação

- Um botão para comutar as três velocidades de funcionamento.

- Uma luz indicadora geral que indica que o motor está em funcionamento

MANUTENÇÃO NOTA. Antes de qualquer intervenção de manutenção, reparação e eventual substituição das

lâmpadas, desligar o aparelho da rede eléctrica.

• Tire os filtros metálicos antigordura ou abra a grade porta-filtros.

• Reinstale os filtros metálicos antigordura ou feche a grade porta-filtros.

Com intervalos mais ou menos frequentes, segundo a utilização da campana, em todo caso

uma vez cada 2 meses, os filtros metálicos devem desmontar-se e lavar-se com agua quen-

te com sabão ou ser directamente lavados no lava-louça e devem montar-se novamente

quando estejam secos (os filtros de carvão activado não devem lavar-se no absoluto e de-

vem ser substituídos cada 2 meses).

Para a limpeza externa da campana utilizar um pano húmido com álcool ou com produtos

adequados que se encontram à venda no comércio. Evite utilizar elementos abrasivos.

IMPORTANTE: A utilização de chamas livres pode causar danos nos filtros e por tanto

aconselhamos não deixar ligado o queimador a gás sem colocar nada por cima. É obrigatório

limpar a campana e os filtros, além de substituí-los periodicamente de acordo com as nossas

instruções para evitar perigo de incêndio.

ATENÇÃO: O fabricante não responde pelos eventuais danos causados pela falta de manu-

tenção dos filtro anti-gordura (lavar cada dois meses), substituição do filtro de carvão e por

não respeitar as instruções de montagem e ligação eléctrica antes descritas.RU
