MODE D'EMPLOI ZHC 6141 X ZANUSSI

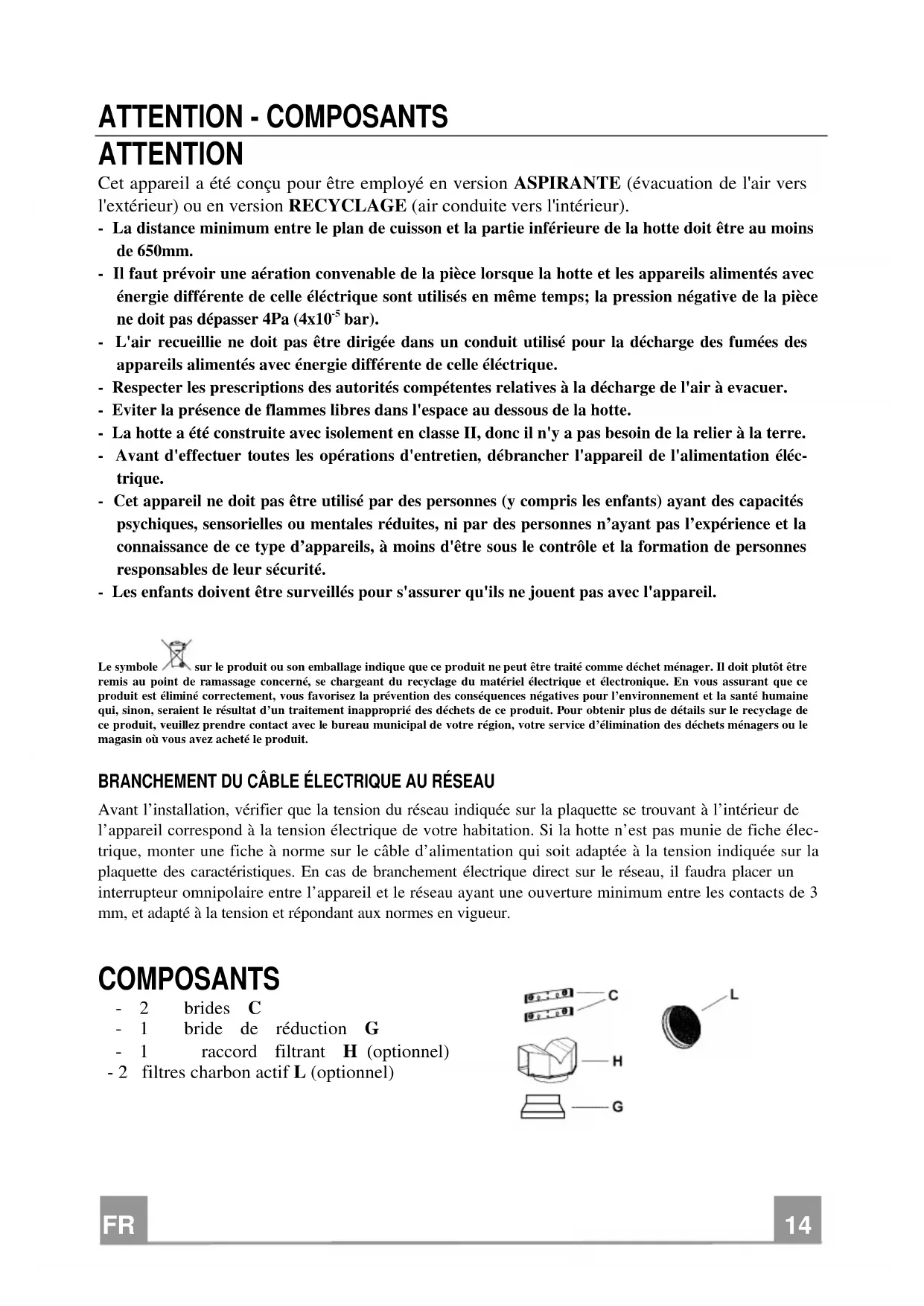

ATTENTION - COMPOSANTS ATTENTION Cet appareil a été conçu pour être employé en version ASPIRANTE (évacuation de l'air vers

l'extérieur) ou en version RECYCLAGE (air conduite vers l'intérieur).

- La distance minimum entre le plan de cuisson et la partie inférieure de la hotte doit être au moins

- Il faut prévoir une aération convenable de la pièce lorsque la hotte et les appareils alimentés avec

énergie différente de celle éléctrique sont utilisés en même temps; la pression négative de la pièce

ne doit pas dépasser 4Pa (4x10

- L'air recueillie ne doit pas être dirigée dans un conduit utilisé pour la décharge des fumées des

appareils alimentés avec énergie différente de celle éléctrique.

- Respecter les prescriptions des autorités compétentes relatives à la décharge de l'air à evacuer.

- Eviter la présence de flammes libres dans l'espace au dessous de la hotte.

- La hotte a été construite avec isolement en classe II, donc il n'y a pas besoin de la relier à la terre.

- Avant d'effectuer toutes les opérations d'entretien, débrancher l'appareil de l'alimentation éléc-

- Cet appareil ne doit pas être utilisé par des personnes (y compris les enfants) ayant des capacités

psychiques, sensorielles ou mentales réduites, ni par des personnes n’ayant pas l’expérience et la

connaissance de ce type d’appareils, à moins d'être sous le contrôle et la formation de personnes

responsables de leur sécurité.

- Les enfants doivent être surveillés pour s'assurer qu'ils ne jouent pas avec l'appareil.

Le symbole sur le produit ou son emballage indique que ce produit ne peut être traité comme déchet ménager. Il doit plutôt être

remis au point de ramassage concerné, se chargeant du recyclage du matériel électrique et électronique. En vous assurant que ce

produit est éliminé correctement, vous favorisez la prévention des conséquences négatives pour l’environnement et la santé humaine

qui, sinon, seraient le résultat d’un traitement inapproprié des déchets de ce produit. Pour obtenir plus de détails sur le recyclage de

ce produit, veuillez prendre contact avec le bureau municipal de votre région, votre service d’élimination des déchets ménagers ou le

magasin où vous avez acheté le produit.

BRANCHEMENT DU CÂBLE ÉLECTRIQUE AU RÉSEAU Avant l’installation, vérifier que la tension du réseau indiquée sur la plaquette se trouvant à l’intérieur de

l’appareil correspond à la tension électrique de votre habitation. Si la hotte n’est pas munie de fiche élec-

trique, monter une fiche à norme sur le câble d’alimentation qui soit adaptée à la tension indiquée sur la

plaquette des caractéristiques. En cas de branchement électrique direct sur le réseau, il faudra placer un

interrupteur omnipolaire entre l’appareil et le réseau ayant une ouverture minimum entre les contacts de 3

mm, et adapté à la tension et répondant aux normes en vigueur.

- 1 bride de réduction G

- 1 raccord filtrant H (optionnel)

- 2 filtres charbon actif L (optionnel)FR

INSTALLATION La hotte doit être assemblée au centre du plan de cuisson. La distance minimum entre le plan

de cuisson et la surface inférieure de la hotte doit être de 650mm.

Pour l'assemblage de la hotte procéder de la manière suivante:

1)Faire n°6 trous (X1-X2-J) de 8mm respectant les chiffres indiqués à la fig. 1.

2) Pour les différents assemblages utiliser les vis et les vis tamponnées fournies..

3) Bloquer l'étrier C (fig. 2) à la paroi dans les trous X1-X2.

4) Fixer la hotte à la paroi dans les trous J1 et J2 (fig. 3) .

5) Assemblage ASPIRANTE ou FILTRANT.

ASPIRANTE En cas d’installation en version aspirante, brancher la hotte à la tuyauterie de sortie via un tube

rigide ou flexible de ø 150 ou 120 mm, au choix de l’installateur.

- En cas de branchement avec un tube de ø120 mm, insérer le flasque de réduction 9 sur la

sortie du corps de la hotte.

- Fixer le tube par des colliers appropriés. Le matériau nécessaire n’est pas fourni.

- Retirer les éventuels filtres anti-odeur au charbon actif.

- Insérer le Raccord Sortie Air H (fig. 6).

- Assembler les filtres charbon actif L (fig. 7) en les centrant dans le support moteur M et

les bloquer en tournant dans sens horaire (environ 10°) jusqu'à l'arret. Pour les opérations

de démontage faire les opérations inverses.

6) Fixer la cheminée supérieure A (fig. 8) à l'étrier C (fig. 2/fig. 8) utilisant 4 vis autotarau-

deuses de Ø 2,9mm en dotation. La distance entre les alésages de fixation X1 et X2 est dé-

terminée par la hauteur de la cheminée supérieure H.

7) Appliquer frontalement la cheminée inférieure B (fig. 9) en élargissant légèrement les deux

parties latérales et l'insérer ensuite dans la hotte (fig. 9).FR

UTILISATION - ENTRETIEN UTILISATION Nous vous recommandons de faire fonctionner l'appareil quelque temps avant de procéder à la

cuisson de n'importe quel aliment, de le laisser fonctionner encore pendant 15 minutes après la

cuisson et de toute manière tant que les odeurs n'auront pas disparu.

1) Bandeau de commandes avec interrupteurs (Fig.11)

- Un interrupteur qui commande l'allumage de l'installation d'éclairage.

- Un interrupteur pour commuter les trois vitesses d'exercice.

- Un voyant général de signalisation moteur en service.

ENTRETIEN N.B. Pour n'importe quelle opération d'entretien et de réparation débranchez l'appareil.

Lampes à incandescence de 40 W (Fig.10)

• Retirer les filtres anti-graisse métalliques.

• Dévisser les lampes et les remplacer par de nouvelles avec les mêmes caractéristiques.

• Remonter les filtres anti-graisse métalliques.

A des intervalles plus ou moins fréquents en fonction de leur utilisation, mais en tout cas

une fois tous les 2 mois, les filtres métalliques doivent être lavés dans le lave-vaisselle ou à

la main dans de l'eau tiède savonneuse (les filtres au charbon actif ne doivent jamais etre

lavés et doivent être remplacés tous les 2 mois).

Pour ce qui concerne le nettoyage externe de la hotte, utiliser un chiffon humide et de l'al-

cool ou d'autres produits appropriés. N'employez pas de produits abrasifs.

IMPORTANT: Il est obligatoire d'effectuer les opérations de nettoyage de la hotte et des fil-

tres, ainsi que de les remplacer périodiquement selon nos instructions pour éviter les risques

ATTENTION: Le fabricant décline toute résponsabilité pour les dommages provoqués par le

non entretien des filtres anti-graisse (nettoyage tous les 2 mois) ainsi que par le non replace-

ment périodiques des filtres à charbon et par le non respect des instructions de montage et de
