MODE D'EMPLOI ZHT920W ZANUSSI

3 - INSTALLATION 18

3.1 - Installation contre le mur 18

3.2 - Installation avec élément mural 20

3.3 - Connexion aspirante ou filtrante 20

3.4 - Raccordement électrique et contrôle fonctionnel 21

3.1 - Filtre anti-graisse en fibre synthétique 23

3.2 - Filtres anti-graisse métalliques 23

3.3 - Filtres à charbon actif 23

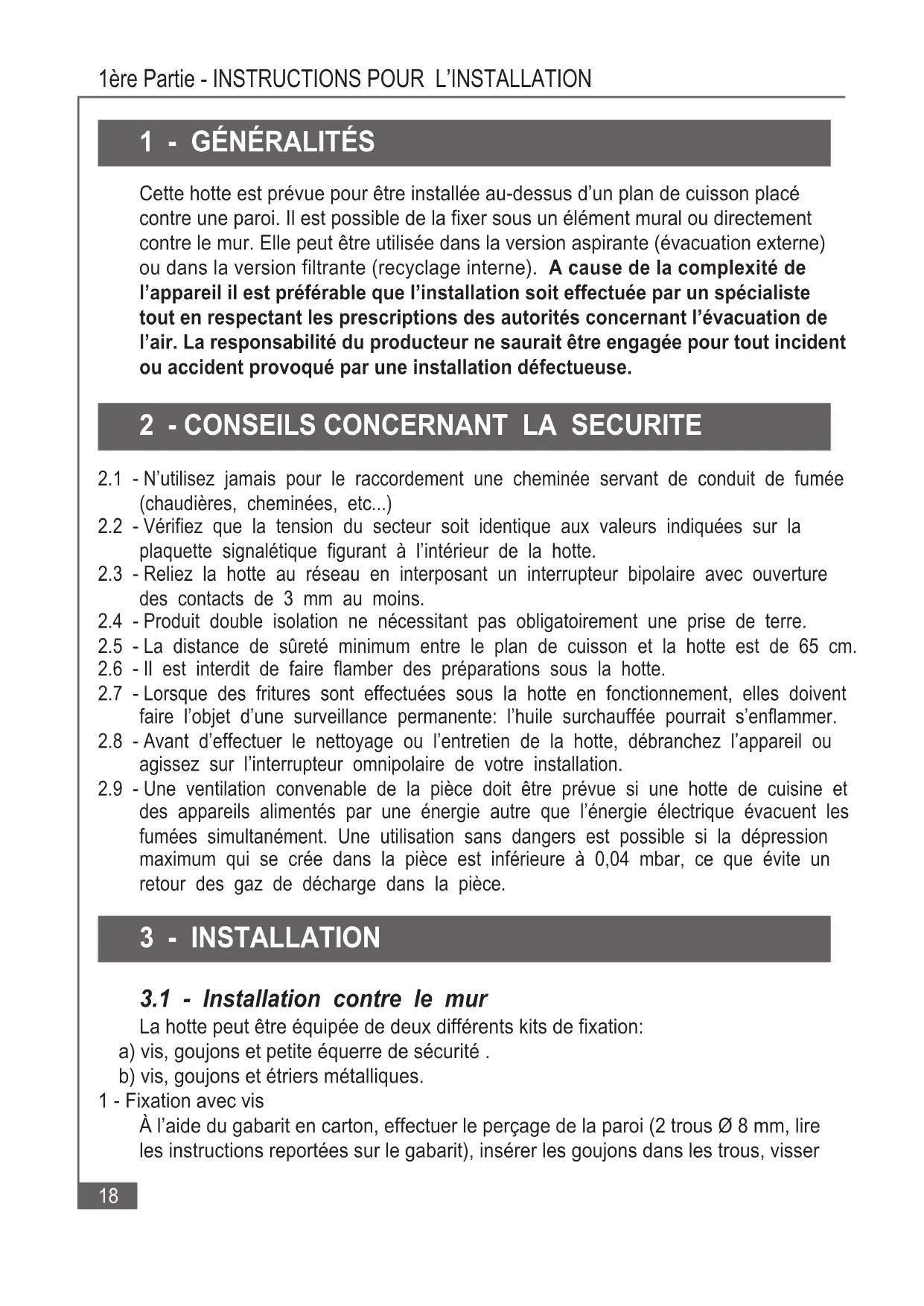

1ère Partie - INSTRUCTIONS POUR L’INSTALLATION

1 - GÉNÉRALITÉS Cette hotte est prévue pour être installée au-dessus d’un plan de cuisson placé

contre une paroi. Il est possible de la fixer sous un élément mural ou directement

contre le mur. Elle peut être utilisée dans la version aspirante (évacuation externe)

ou dans la version filtrante (recyclage interne). A cause de la complexité de

l’appareil il est préférable que l’installation soit effectuée par un spécialiste

tout en respectant les prescriptions des autorités concernant l’évacuation de

l’air. La responsabilité du producteur ne saurait être engagée pour tout incident

ou accident provoqué par une installation défectueuse.

2 - CONSEILS CONCERNANT LA SECURITE

2.1 - N’utilisez jamais pour le raccordement une cheminée servant de conduit de fumée

(chaudières, cheminées, etc...)

2.2 - Vérifiez que la tension du secteur soit identique aux valeurs indiquées sur la

plaquette signalétique figurant à l’intérieur de la hotte.

2.3 - Reliez la hotte au réseau en interposant un interrupteur bipolaire avec ouverture

des contacts de 3 mm au moins.

2.4 - Produit double isolation ne nécessitant pas obligatoirement une prise de terre.

2.5 - La distance de sûreté minimum entre le plan de cuisson et la hotte est de 65 cm.

2.6 - Il est interdit de faire flamber des préparations sous la hotte.

2.7 - Lorsque des fritures sont effectuées sous la hotte en fonctionnement, elles doivent

faire l’objet d’une surveillance permanente: l’huile surchauffée pourrait s’enflammer.

2.8 - Avant d’effectuer le nettoyage ou l’entretien de la hotte, débranchez l’appareil ou

agissez sur l’interrupteur omnipolaire de votre installation.

2.9 - Une ventilation convenable de la pièce doit être prévue si une hotte de cuisine et

des appareils alimentés par une énergie autre que l’énergie électrique évacuent les

fumées simultanément. Une utilisation sans dangers est possible si la dépression

maximum qui se crée dans la pièce est inférieure à 0,04 mbar, ce que évite un

retour des gaz de décharge dans la pièce.

3.1 - Installation contre le mur

La hotte peut être équipée de deux différents kits de fixation:

a) vis, goujons et petite équerre de sécurité .

b) vis, goujons et étriers métalliques.

1 - Fixation avec vis

À l’aide du gabarit en carton, effectuer le perçage de la paroi (2 trous Ø 8 mm, lire

les instructions reportées sur le gabarit), insérer les goujons dans les trous, visser19

1ère Partie - INSTRUCTIONS POUR L’INSTALLATION

les deux vis 4,2 x 44,4 (fournies

avec l’appareil) sans les serrer à

fond (laisser 5 mm. de jeu

environ), accrocher la hotte aux

vis (fig. 1) puis effectuer le

serrage définitif depuis l’intérieur

(fig. 2). Monter la petite équerre

de sécurité (fournie avec

l’appareil) sur la hotte (fig. 3).

2 - Fixation avec étriers

Effectuer le perçage de la paroi à

l’aide du gabarit en carton (4 trous

Ø 8 mm, lire les instructions

reportées sur le gabarit), fixer les

étriers métalliques au moyen des

vis et goujons (fournis avec

l’appareil), puis accrocher la hotte

aux étriers (fig. 4).

Fixer la hotte au moyen de deux

pommeaus (fournies avec l’appareil) (fig. 5). Régler la mise à niveau horizontale de

la hotte en tournant les vis de réglage (fig. 6).

3 - Respecter les indications reportées dans l’avertissement 2.5.20

1ère Partie - INSTRUCTIONS POUR L’INSTALLATION

3.2 - Installation avec élément mural

Percer le fond de l’élément mural à

l’aide du gabarit en carton (lire les

instructions reportées sur le gabarit).

Fixer la hotte depuis l’intérieur de

l’élément mural au moyen de quatre

vis 4,2 x 44,4 (fournies avec

l’appareil) (fig.7). Pour les hottes

dans la version aspirante, il faut

effectuer le perçage de l’élément

mural pour permettre le passage du

tuyau d’évacuation de l’air. Pour les

hottes dans la version filtrante, il

n’est pas nécessaire d’effectuer ce

type de perçage, étant donné que

l’air est recyclé dans le local à travers les orifices

placés dans la partie avant de la hotte.

3.3 - Connexion aspirante ou filtrante

1 - Connexion aspirante (l’air aspiré est convoyé à

l’extérieur de l’appartement)

La hotte, équipée de deux ouvertures pour la sortie

de l’air, est fournie en série avec un bouchon en

plastique monté dans l’ouverture arrière. La bride

fournie avec la hotte sera montée en fonction de

la solution choisie; sortie supérieure (fig. 8), sortie

arrière (fig. 9). Dans le cas d’installation avec sortie

arrière, le bouchon en plastique devra être monté

dans l’ouverture supérieure et la bride dans l’ou-

verture arrière. Connecter la bride de sortie de l’air

au conduit d’évacuation externe au moyen d’un

tuyau Ø 100 ou 120 mm. Ouvrir la grille d’aspiration

en appuyant sur les boutons vers l’intérieur (fig.

10), contrôler que le levier (hotte à un moteur) ou

l’indicateur de la poignée (hotte à deux moteurs)

se trouve sur la position aspirante (fig. 11), retirer

la cartouche à charbon actif, si présente, en faisant

tourner la poignée dans le sens contraire à celui

des aiguilles d’une montre (voir paragraphe 3.3 2,

partie 2). Respecter les indications reportées dans l’avertissement 2.1.21

1ère Partie - INSTRUCTIONS POUR L’INSTALLATION

2 - Connexion filtrante (l’air aspiré est filtré et recyclé à l’intérieur de l’appartement)

Ouvrir la grille d’aspiration, contrôler que le levier (hotte à un moteur) ou l’indicateur

de la poignée (hotte à deux moteurs) se trouve sur la position filtrante (fig. 11),

monter la cartouche à charbon actif (voir paragraphe 3.3 2, partie 2).

3.4 - Raccordement électrique et contrôle fonctionnel

1 - Il est nécessaire de respecter scrupuleusement les conseils 2.2, 2.3 et 2.4 du

paragraphe 2 concernant la sécurité.

2 - Le raccordement électrique effectué, vérifiez le bon fonctionnement de l’éclairage,

du moteur et du changement des vitesses d’aspiration.22

2ème Partie - INSTRUCTIONS POUR L’UTILISATION ET L’ENTRETIEN 01 1230101 0123 12

L LL M MM L LL M MM V VV

1 - CONSEILS CONCERNANT LA SECURITE Il est absolument nécessaire de respecter tous les avertissements du paragraphe 2

de la 1ère partie - Instructions pour l’installation. En outre, il est très important de

faire attention, lors de l’utilisation et de l’entretien, aux avertissements suivants:

1.1 - Effectuez un scrupuleux et régulier entretien des filtres à graisses et à charbon

actif, selon les intervalles conseillées par le fabricant, ou plus souvent, pour une

utilisation particulièrement intense (plus de 4 heures par jour.)

1.2 - Ne laissez jamais des flammes libres à forte intensité sous la hotte en

fonctionnement: en retirant les marmites, éteignez la flamme ou du moins, pour de

courtes périodes et sous surveillance, tenez-la au minimum.

1.3 - Réglez toujours la flamme de façon à éviter une fuite latérale de la même par

rapport au fond des marmites: vous économisez de l’énergie et vous évitez de

dangereuses concentrations de chaleur.

1.4 - N’utilisez jamais incorrectement votre appareil, qui est destiné uniquement à abattre

les odeurs dans la cuisine.

2.1 Groupe des commandes 3 touches (fig. 12a)

TOUCHE L = mise en fonctionnement et arrêt de l’éclairage

TOUCHE M = mise en marche et arrêt du moteur

TOUCHE V = choix de la vitesse d’aspiration

2.2 Groupe des commandes 2 touches (fig. 12b)

TOUCHE L = mise en fonctionnement et arrêt de l’éclairage

TOUCHE M = mise en marche et arrêt du moteur et choix de la vitesse d’aspiration

Vitesses d’aspiration:

1 = Vitesse minimum, pour ventiler la pièce, particulièrement silencieuse, pour les

plats émettant peu de vapeurs.

2 = Vitesse moyenne: en conditions normales, étant donné le rapport optimal entre

la capacité de dépuration et le niveau de bruit.

3 = Vitesse maximum: en cas de forte concentration d’odeurs et de vapeurs, même

pour de longues périodes.23

2ème Partie - INSTRUCTIONS POUR L’UTILISATION ET L’ENTRETIEN

3 - ENTRETIEN Un entretien constant garantit un fonctionnement optimal et un bon rendement au

cours du temps. Faire particulièrement attention aux filtres anti-graisse et, uniquement

en ce qui concerne les hottes filtrantes, aux filtres à charbon actif.

3.1 - Filtre anti-graisse en fibre synthétique

1 - Ce filtre ne peut pas être lavé

et doit être remplacé en

moyenne tous les deux mois. Si

le filtre est équipé d’indicateurs

chimiques de saturation, le

remplacer lorsque la couleur

rouge des petits points, visibles

depuis l’extérieur, est diffusée

sur toute la surface.

Ouvrir la grille d’aspiration,

retirer les éléments de blocage

du filtre en fil métallique et

remplacer le filtre anti-graisse (fig.

13). Refermer la grille d’aspiration.

3.2 - Filtres anti-graisse métalliques

Il est nécessaire de laver ces filtres avec un détergent domestique d’usage commun

au moins tous les 2 mois; les dimensions compactes de ces filtres permettent de les

laver au lave-vaisselle.

2 - Démontage du filtre

Ouvrir la grille d’aspiration, retirer les éléments de blocage du filtre en fil métallique

et le filtre anti-graisse (fig. 13). Essuyer soigneusement le filtre avant de le remonter,

puis refermer la grille d’aspiration. ATTENTION: il est indispensable de respecter

les temps de remplacement ou d’entretien indiqués, afin d’éviter tout risque

d’incendie susceptible de survenir si les filtres sont saturés de graisses.

3.3 - Filtres à charbon actif

Les filtres à charbon actif sont en mesure de retenir les odeurs jusqu’à ce qu’ils

atteignent la saturation. Ils ne peuvent pas être lavés

ni régénérés; il est donc indispensable de les remplacer

au moins tous les 4 mois ou plus fréquemment, en cas

d’emploi particulièrement intensif.

Ouvrir la grille d’aspiration, remplacer les filtres à

charbon actif en tournant la poignée de fixation dans le

sens contraire à celui des aiguilles d’une montre pour

les démonter, et dans le sens des aiguilles d’une montre

pour les remonter (fig. 14). Refermer la grille d’aspiration.24

2ème Partie - INSTRUCTIONS POUR L’UTILISATION ET L’ENTRETIEN

L’éclairage est constitué par 1 ou 2

ampoules de 40 W auxquelles on

peut accéder ouvrir la grille

d’aspiration (Fig.15). Si les

ampoules ne fonctionnent pas,

contrôler qu’elles soient bien

vissées. Si les ampoules sont

grillées, il faudra les remplacer par

des ampoules ayant le même

voltage et la même puissance.

Pour le nettoyage normal de la hotte:

- Ne pas utiliser de chiffons ou d’éponges mouillés, ni de jets d’eau.

- Ne pas utiliser de diluants ou d’alcools, susceptibles de rendre opaques les surfaces

- Ne pas utiliser de substances abrasives, en particulier sur les surfaces en inox.

Il est conseillé d’utiliser un chiffon humide et un détergent liquide neutre.
