MODE D'EMPLOI ZHT620B ZANUSSI

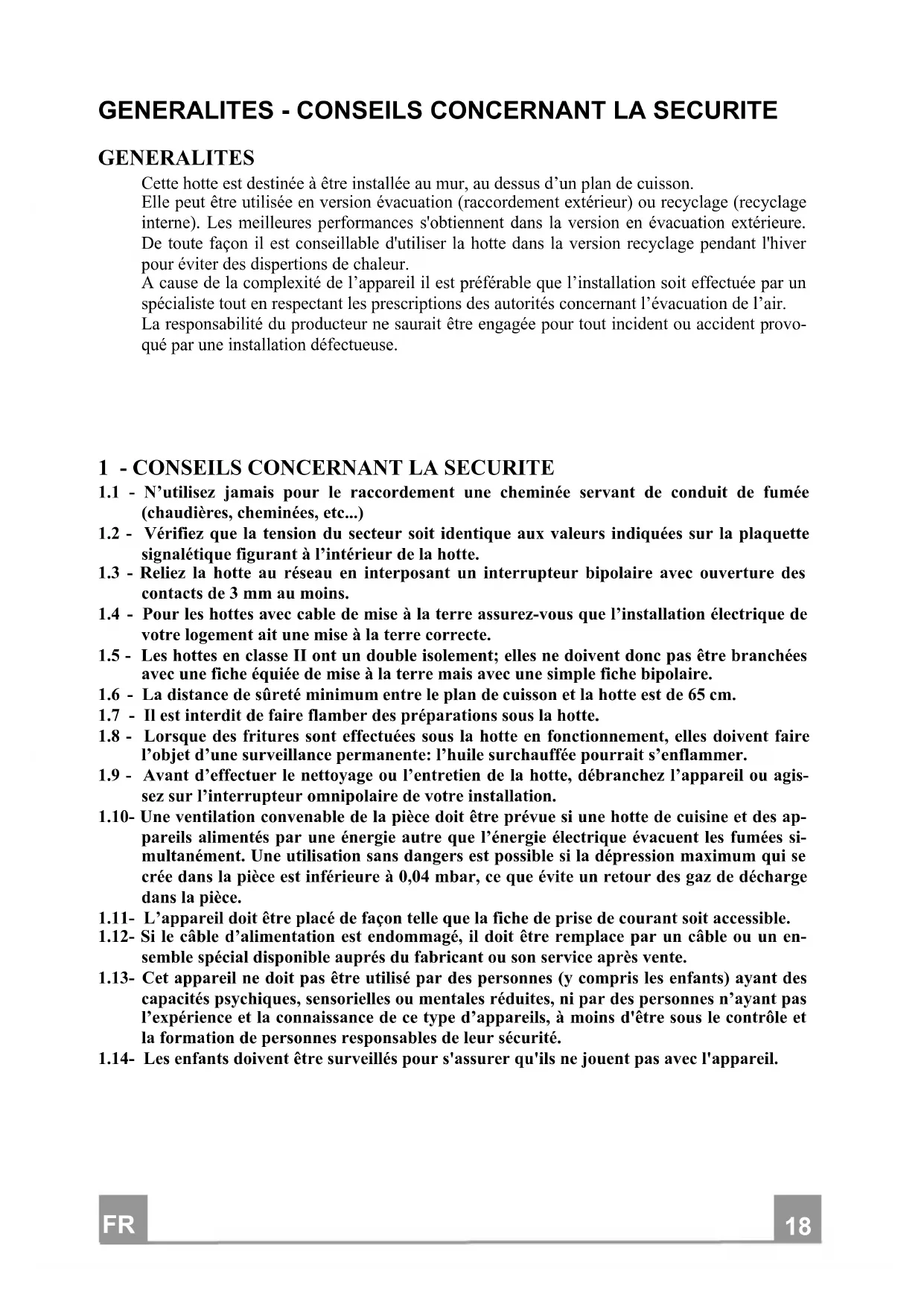

GENERALITES - CONSEILS CONCERNANT LA SECURITE GENERALITES Cette hotte est destinée à être installée au mur, au dessus d’un plan de cuisson.

Elle peut être utilisée en version évacuation (raccordement extérieur) ou recyclage (recyclage

interne). Les meilleures performances s'obtiennent dans la version en évacuation extérieure.

De toute façon il est conseillable d'utiliser la hotte dans la version recyclage pendant l'hiver

pour éviter des dispertions de chaleur.

A cause de la complexité de l’appareil il est préférable que l’installation soit effectuée par un

spécialiste tout en respectant les prescriptions des autorités concernant l’évacuation de l’air.

La responsabilité du producteur ne saurait être engagée pour tout incident ou accident provo-

qué par une installation défectueuse.

1 - CONSEILS CONCERNANT LA SECURITE

1.1 - N’utilisez jamais pour le raccordement une cheminée servant de conduit de fumée

(chaudières, cheminées, etc...)

1.2 - Vérifiez que la tension du secteur soit identique aux valeurs indiquées sur la plaquette

signalétique figurant à l’intérieur de la hotte.

1.3 - Reliez la hotte au réseau en interposant un interrupteur bipolaire avec ouverture des

contacts de 3 mm au moins.

1.4 - Pour les hottes avec cable de mise à la terre assurez-vous que l’installation électrique de

votre logement ait une mise à la terre correcte.

1.5 - Les hottes en classe II ont un double isolement; elles ne doivent donc pas être branchées

avec une fiche équiée de mise à la terre mais avec une simple fiche bipolaire.

1.6 - La distance de sûreté minimum entre le plan de cuisson et la hotte est de 65 cm.

1.7 - Il est interdit de faire flamber des préparations sous la hotte.

1.8 - Lorsque des fritures sont effectuées sous la hotte en fonctionnement, elles doivent faire

l’objet d’une surveillance permanente: l’huile surchauffée pourrait s’enflammer.

1.9 - Avant d’effectuer le nettoyage ou l’entretien de la hotte, débranchez l’appareil ou agis-

sez sur l’interrupteur omnipolaire de votre installation.

1.10- Une ventilation convenable de la pièce doit être prévue si une hotte de cuisine et des ap-

pareils alimentés par une énergie autre que l’énergie électrique évacuent les fumées si-

multanément. Une utilisation sans dangers est possible si la dépression maximum qui se

crée dans la pièce est inférieure à 0,04 mbar, ce que évite un retour des gaz de décharge

1.11- L’appareil doit être placé de façon telle que la fiche de prise de courant soit accessible.

1.12- Si le câble d’alimentation est endommagé, il doit être remplace par un câble ou un en-

semble spécial disponible auprés du fabricant ou son service après vente.

1.13- Cet appareil ne doit pas être utilisé par des personnes (y compris les enfants) ayant des

capacités psychiques, sensorielles ou mentales réduites, ni par des personnes n’ayant pas

l’expérience et la connaissance de ce type d’appareils, à moins d'être sous le contrôle et

la formation de personnes responsables de leur sécurité.

1.14- Les enfants doivent être surveillés pour s'assurer qu'ils ne jouent pas avec l'appareil.FR

2 - MONTAGE Quelques systèmes d'installation prévoient l'ouverture et l'enlèvement de la grille d'aspiration.

2.1 - Ouverture et enlèvement de la grille d'aspiration

Pour ouvrir la grille déplacer vers le centre les boutons situés dans la partie inférieure de la hotte. La

grille glissera autour des pivots postérieurs. La grille ouverte et en position verticale, déplacer en avant

le pivot postérieur droit le long de l'ouverture latérale jusqu'à sa sortie.

2.2 - Installation au dessous d'un meuble

a - Meuble préperçé: fixer la hotte au meuble à travers les trous prédisposés sur la base du meuble en utili-

sant les 4 vis 4,2 x 45 mm. Il n'est pas nécessaire d'ouvrir la grille.

b - Meuble non perçé:

b.1-Si avec la hotte il y a un gabarit de per-çage, il faut suivre ses instructions.

b.2-Si le gabarit n'est pas fourni, ouvrir la grille, appuyer la hotte contre la base du meuble et visser de

l'intérieur directement au bois en utilisant des vis 3,5 x 16 mm non fournies.

2.3 - Installation au mur

a - A l'aide de l'éventuel gabarit de perçage faire deux trous de Ø 8 mm dans le mur, appliquer les deux

chevilles, insérer deux vis 4,2 x 44,5 mm en laissant 5 mm non vissés. Déplacer la grille d'aspiration,

accrocher la hotte aux deux vis et procéder de l'intérieur au serrage définitif des vis.

b - Si le gabarit n'est pas disponible, faire deux trous Ø 8 mm, insérer chevilles et vis et procéder comme

c - Pour une installation au mur avec des équerres (en option) s'en tenir aux instructions reportées sur le

d - Respecter le conseil 1.6.

2.4 - Choix de la version

Ouvrir la grille d'aspiration et positionner le levier de conversion ou l'aiguille du bouton sur la position

"aspirante" à la fin de son parcours. Enlever, si fourni, le filtre à charbon, en dévissant le pommeau cen-

tral ou en tournant lente-ment dans le sens contraire à celui des aiguilles d'une montre pour décrocher

l'attaque centrale à baïonette.

Relier le tuyau extérieur à un anneau de raccord Ø 100 mm (ou Ø 120 mm pour quelques modèles) si-

tué au dessous ou à l'arrière selon les nécessités. Obstruer la sortie non utilisée avec le cache prévu à

cet effet. Respecter le conseil 1.1.

Ouvrir la grille d'aspiration et positionner le levier de conversion ou l'aiguille du bouton sur la position "fil-

trante" à la fin de son parcours.

Appliquer le filtre à charbon actif au support du moteur à l'aide du pommeau central en tournant lente-

ment dans le sens des aiguilles d'une montre pour accrocher l'attaque centrale à baïonette. La hotte

peut eventuellement rester branchée à un conduit.

2.5 - Raccordement électrique et contrôle fonctionnel

1 - Il est nécessaire de respecter scrupuleusement les conseils 1.2, 1.3, 1.4 et 1.5 du paragraphe 1

concernant la sécurité.

2 - Le raccordement électrique effectué, vérifiez le bon fonctionnement de l’éclairage, du moteur et du

changement des vitesses d’aspiration.FR

3.1- Les interrupteurs actionnent la mise en marche, le réglage des vitesses du moteur et l'illumination du

plan de cuisson. Pour obtenir des performances optimales il est conseillé d'utiliser la vitesse la plus éle-

vée en cas de forte concentration d'odeurs et de vapeurs, la vitesse intermédiaire ou la petite vitesse

pour maintenir l'air propre avec une faible consom-mation d'énergie. Mettre la hotte en fonctionnement

avant le début d'une cuisson et laisser-la fonctionner encore quelques minutes après la fin de cuisson.

3.2- Respecter scrupuleusement les conseils 1.7 et 1.8.

4 - ENTRETIEN ET NETTOYAGE Un bon entretien est la garantie d'un bon fonctionnement et d'un bon rendement de la hotte.

ATTENTION: L'accumulation de graisse à l'intérieur du filtre peut nuire au rendement de l'appareil et

provoquer des risques de feu. On conseille pourtant de respecter les instructions ci-dessous.

4.1 - Filtre à graisse

Il s'agit d'un filtre mécanique, fourni en dif-férents types alternatifs, qui retient les particules de graisse. Il

est situé à l'intérieur de la grille d'aspiration. Pour l'entretien agir comme suit:

Pour enlever n'importe quel type de filtre, ouvrir la grille et déplacer les arrêts métalliques.

b-Filtre mince à perdre (épaisseur 1 mm environ). Ce filtre ne peut être lavé; il doit être remplacé tous

Si le filtre est fourni d'indicateurs chimiques de saturation, il faut le substituer si:

b.1 -La couleur violet des pois visibles à l'ex-térieur aura couvert toute la surface du filtre.

b.2 -La couleur rouge des bandes à l'intérieur, normalement pas visibles, sera visible à l'extérieur.

c-Filtre métallique multi-couche

Il doit être lavé tous les mois à l'eau tiède avec un détergent normal. Vous pouvez également le laver

dans votre lave-vaisselle. Laisser-le sécher avant de le replacer.

4.2 - Nettoyage Filtresantgi - Graisse Metallique S autoporteurs

• Ils peuvent être lavés au lave-vaisselle et nécessitent d’être nettoyés environ tous les 2 mois

d’emploi ou plus fréquemment en cas d’emploi particulièrement intense.

• Retirer les filtres l’un aprés l’autre, en les poussant vers la partie arrière du groupe et en tirant si-

multanément vers le bas.

• Laver les filtres en évitant de les plier et les laisser sécher avant de les remonter.

• Remonter les filtres en veillant à ce que la poignée reste vers la partie visible externe.

4.3 - Filtre à charbon actif

Il s'agit d'un filtre chimique qui retient les odeurs dans la hotte à recyclage. Pour l'enlever, ouvrir la grille

et dévisser le pommeau central en métal. Tourner légèrement le filtre dans le sens contraire à celui des

aiguilles d'une montre jusqu'à décrocher la baïonette centrale. Pour le replacer procéder en séquence

inverse. Afin d'obtenir le meilleur rendement, ce filtre doit être remplacé tous les trois mois.

Si une lampe ne fonctionne pas, ouvrir la grille d'aspiration et contrôler qu'elle soit bien vissée. S'il est

nécessaire, substituer-la par une autre du même type et de la même puissance.

Nettoyer la hotte à l'eau tiède et avec du détergent liquide neutre. N'employez jamais de produits abra-

Pour toutes les opérations du point 4.1 au point 4.4 respecter scrupuleusement le conseil 1.9, particuliè-

rement pour l'opération 4.3.DE

sur le produit ou son emballage indique que ce produit ne peut être traité comme déchet ménager. Il doit plutôt être remis au point de

ramassage concerné, se chargeant du recyclage du matériel électrique et électronique. En vous assurant que ce produit est éliminé correctement, vous

favorisez la prévention des conséquences négatives pour l’environnement et la santé humaine qui, sinon, seraient le résultat d’un traitement inapproprié

des déchets de ce produit. Pour obtenir plus de détails sur le recyclage de ce produit, veuillez prendre contact avec le bureau municipal de votre région,

votre service d’élimination des déchets ménagers ou le magasin où vous avez acheté le produit.
