ΟΔΗΓΙΕΣ ΧΡΗΣΗΣ ΚΑΙ ΕΓΚΑΤΑΣΤΑΣΗΣ

ΓΕΝΙΚΑ - ΠΡΟΕΙΔΟΠΟΙΗΣΕΙΣ ΓΙΑ ΤΗΝ ΑΣΦΑΛΕΙΑ 39

ΧΡΗΣΗ - ΣΥΝΤΗΡΗΣΗ 41IT

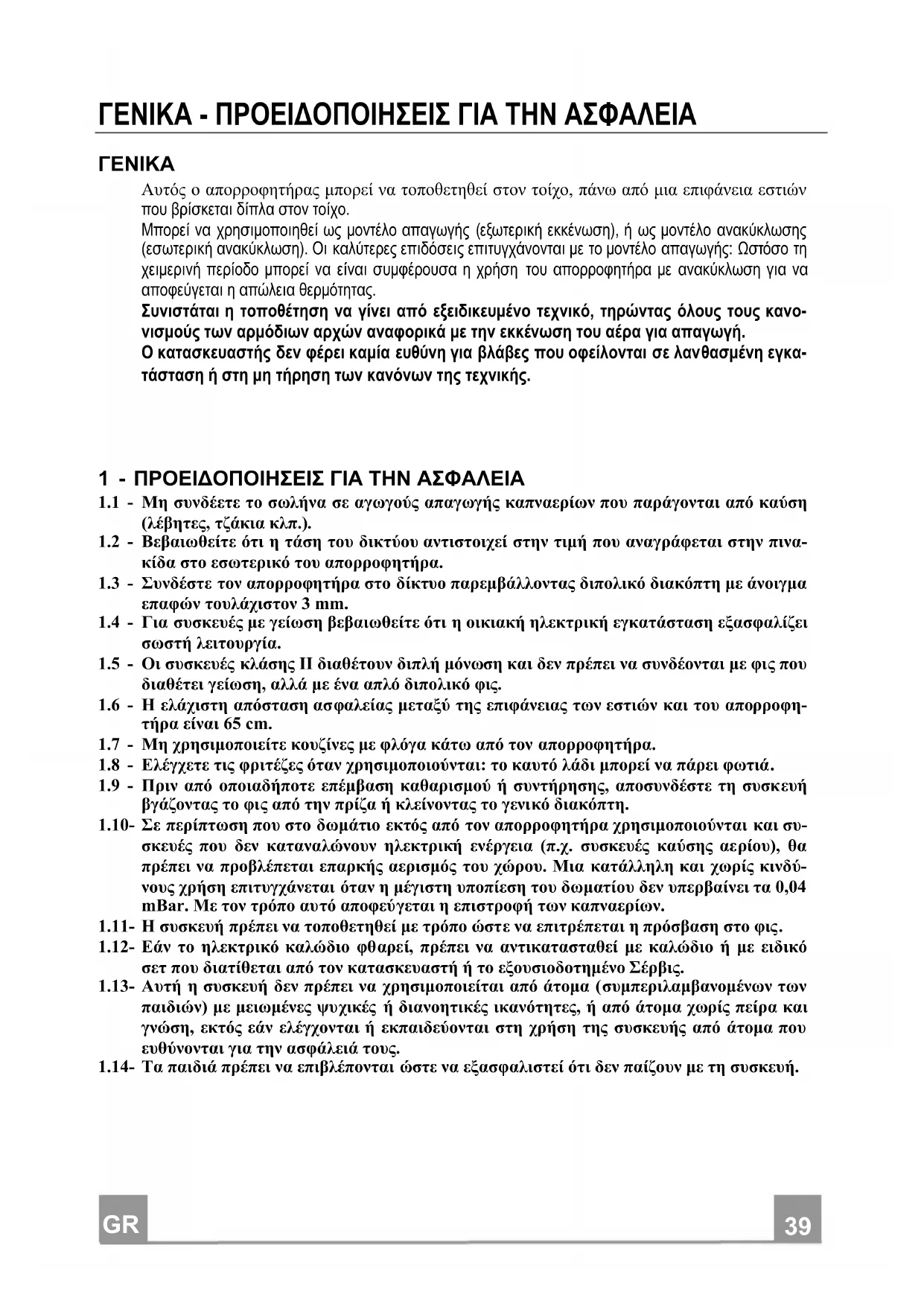

ΓΕΝΙΚΑ - ΠΡΟΕΙΔΟΠΟΙΗΣΕΙΣ ΓΙΑ ΤΗΝ ΑΣΦΑΛΕΙΑ

Αυτός ο απορροφητήρας μπορεί να τοποθετηθεί στον τοίχο, πάνω από μια επιφάνεια εστιών

που βρίσκεται δίπλα στον τοίχο.

Μπορεί να χρησιμοποιηθεί ως μοντέλο απαγωγής (εξωτερική εκκένωση), ή ως μοντέλο ανακύκλωσης

(εσωτερική ανακύκλωση). Οι καλύτερες επιδόσεις επιτυγχάνονται με το μοντέλο απαγωγής: Ωστόσο τη

χειμερινή περίοδο μπορεί να είναι συμφέρουσα η χρήση

του απορροφητήρα με ανακύκλωση για να

αποφεύγεται η απώλεια θερμότητας.

Συνιστάται η τοποθέτηση να γίνει από εξειδικευμένο τεχνικό, τηρώντας όλους τους κανο-

νισμούς των αρμόδιων αρχών αναφορικά με την εκκένωση του αέρα για απαγωγή.

Ο κατασκευαστής δεν φέρει καμία ευθύνη για βλάβες που οφείλονται σε λανθασμένη εγκα-

τάσταση ή στη μη τήρηση των κανόνων της τεχνικής.

1 - ΠΡΟΕΙΔΟΠΟΙΗΣΕΙΣ ΓΙΑ ΤΗΝ ΑΣΦΑΛΕΙΑ

1.1 - Μη συνδέετε το σωλήνα σε αγωγούς απαγωγής καπναερίων που παράγονται από καύση

(λέβητες, τζάκια κλπ.).

1.2 - Βεβαιωθείτε ότι η τάση του δικτύου αντιστοιχεί στην τιμή που αναγράφεται στην πινα-

κίδα στο εσωτερικό του απορροφητήρα.

1.3 - Συνδέστε τον απορροφητήρα στο δίκτυο παρεμβάλλοντας διπολικό διακόπτη με άνοιγμα

επαφών τουλάχιστον 3 mm.

1.4 - Για συσκευές με

γείωση βεβαιωθείτε ότι η οικιακή ηλεκτρική εγκατάσταση εξασφαλίζει

1.5 - Οι συσκευές κλάσης II διαθέτουν διπλή μόνωση και δεν πρέπει να συνδέονται με φις που

διαθέτει γείωση, αλλά με ένα απλό διπολικό φις.

1.6 - Η ελάχιστη απόσταση ασφαλείας μεταξύ της επιφάνειας των εστιών και του απορροφη-

1.7 - Μη χρησιμοποιείτε κουζίνες

με φλόγα κάτω από τον απορροφητήρα.

1.8 - Ελέγχετε τις φριτέζες όταν χρησιμοποιούνται: το καυτό λάδι μπορεί να πάρει φωτιά.

1.9 - Πριν από οποιαδήποτε επέμβαση καθαρισμού ή συντήρησης, αποσυνδέστε τη συσκευή

βγάζοντας το φις από την πρίζα ή κλείνοντας το γενικό διακόπτη.

1.10- Σε περίπτωση που στο δωμάτιο εκτός από τον απορροφητήρα χρησιμοποιούνται

σκευές που δεν καταναλώνουν ηλεκτρική ενέργεια (π.χ. συσκευές καύσης αερίου), θα

πρέπει να προβλέπεται επαρκής αερισμός του χώρου. Μια κατάλληλη και χωρίς κινδύ-

νους χρήση επιτυγχάνεται όταν η μέγιστη υποπίεση του δωματίου δεν υπερβαίνει τα 0,04

mBar. Με τον τρόπο αυτό αποφεύγεται η επιστροφή των καπναερίων.

1.11- Η συσκευή πρέπει

να τοποθετηθεί με τρόπο ώστε να επιτρέπεται η πρόσβαση στο φις.

1.12- Εάν το ηλεκτρικό καλώδιο φθαρεί, πρέπει να αντικατασταθεί με καλώδιο ή με ειδικό

σετ που διατίθεται από τον κατασκευαστή ή το εξουσιοδοτημένο Σέρβις.

1.13- Αυτή η συσκευή δεν πρέπει να χρησιμοποιείται από άτομα (συμπεριλαμβανομένων των

παιδιών) με μειωμένες ψυχικές

ή διανοητικές ικανότητες, ή από άτομα χωρίς πείρα και

γνώση, εκτός εάν ελέγχονται ή εκπαιδεύονται στη χρήση της συσκευής από άτομα που

ευθύνονται για την ασφάλειά τους.

1.14- Τα παιδιά πρέπει να επιβλέπονται ώστε να εξασφαλιστεί ότι δεν παίζουν με τη συσκευή.GR

Ορισμένα συστήματα εγκατάστασης προβλέπουν το άνοιγμα και την αφαίρεση της γρί-

2.1 - Άνοιγμα και αφαίρεση της γρίλιας αναρρόφησης

Για να ανοίξετε τη γρίλια, μετακινήστε προς το κέντρο τα πλήκτρα που βρίσκονται στο κάτω μέρος του απορροφητήρα. Με τη γρίλια ανοιχτή και σε κατακόρυφη θέση, μετακινήστε τον πίσω δεξιό πείρο προς τα εμπρός κατά

μήκος του πλευρικού ανοίγματος έως ότου βγει από τη θέση του.

2.2 - Εγκατάσταση κάτω από ντουλάπι

a - Τρυπημένο ντουλάπι: συνδέστε τον απορροφητήρα στις τρύπες που βρίσκονται στη βάση του ντουλα-

πιού, χρησιμοποιώντας τις 4 βίδες 4,2 x 44,4 που παρέχονται. Δεν είναι αναγκαίο να ανοίξετε τη γρί- λια. b - Ντουλάπι χωρίς διάτρηση:

b.1- Εάν ο απορροφητήρας συνοδεύεται από σχέδιο διάτρησης, ακολουθήστε τις οδηγίες στο σχέδιο.

b.2- Εάν δεν υπάρχει σχέδιο διάτρησης, ανοίξτε τη

γρίλια, στηρίξτε τον απορροφητήρα στη βάση του

ντουλαπιού και βιδώστε από το εσωτερικό απευθείας στο ξύλο με βίδες 3,5 x 16, που δεν παρέχο- νται. 2.3 - Εγκατάσταση σε τοίχο

a - Με τη βοήθεια ενδεχόμενου σχεδίου διάτρησης, ανοίξτε 2 τρύπες Φ 8 στον τοίχο, τοποθετήστε τα δύο

ούπα, βιδώστε δύο βίδες 4,2 x 44,4 αφήνοντας να προεξέχουν 5 mm, βγάλτε τη γρίλια αναρρόφησης,

κρεμάστε τον απορροφητήρα στις δύο βίδες από τα ειδικά πίσω ανοίγματα και σφίξτε τελείως τις βίδες

b - Εάν δεν υπάρχει σχέδιο διάτρησης, ανοίξτε

2 τρύπες Φ 8 (βλ. σχ.), τοποθετήστε ούπα και βίδες και ε-

νεργήστε όπως στην παρ. a.

c - Για εγκατάσταση στον τοίχο με στηρίγματα (προαιρετικά), ακολουθήστε τις οδηγίες του ειδικού σχεδίου διάτρησης. d - Τηρήστε τις αποστάσεις της προειδοποίησης 1.6.

2.4 - Επιλογή μοντέλου a - Απαγωγής Ανοίξτε τη γρίλια αναρρόφησης και τοποθετήστε το μοχλό ή το δείκτη του διακόπτη στη θέση “απαγω-

γή” στο τέρμα της διαδρομής του. Αφαιρέστε, εάν υπάρχει, το φίλτρο ενεργού άνθρακα ξεβιδώνοντας το

κεντρικό πόμολο ή γυρνώντας αργά προς τα αριστερά για να ελευθερωθεί ο κεντρικός σύνδεσμος μπα- γιονέτ. Συνδέστε τον εξωτερικό σωλήνα στη φλάντζα Φ 100 mm (ή Φ 120 mm σε ορισμένα μοντέλα) που βρί-

σκεται στην πάνω ή πίσω έξοδο αναλόγως με τη διάταξη. Τοποθετήστε την τάπα στο στόμιο που έμεινε

ανοιχτό. Τηρήστε την προειδοποίηση 1,1. b - Ανακύκλωσης Ανοίξτε τη γρίλια αναρρόφησης και τοποθετήστε το μοχλό ή το δείκτη του διακόπτη στη θέση ανακύ-

κλωσης στο τέρμα της διαδρομής του.

Τοποθετήστε το φίλτρο ενεργού άνθρακα στη βάση του μοτέρ με το κεντρικό μεταλλικό πόμολο ή γυρ-

νώντας αργά προς τα δεξιά για να ασφαλίσει ο κεντρικός σύνδεσμος μπαγιονέτ. Εάν υπάρχει ο εξωτε-

ρικός σωλήνας μπορεί να μείνει συνδεδεμένος.

2.5 - Ηλεκτρική σύνδεση και έλεγχος λειτουργίας

1 - Πρέπει να τηρούνται σχολαστικά οι προειδοποιήσεις 1.2, 1.3, 1.4 και 1.5 της παραγράφου 1 σχετικά

2 - Μετά την ηλεκτρική σύνδεση, ελέγξτε αν λειτουργεί σωστά ο φωτισμός, αν ανάβει το μοτέρ και αν αλ-

λάζουν οι ταχύτητες.GR

3.1 - Οι διακόπτες ελέγχουν το άναμμα, τη ρύθμιση της ταχύτητας του μοτέρ και το φωτισμό της επιφάνειας

εστιών. Για καλύτερη απόδοση της συσκευής συνιστάται να ανοίγετε το κάλυμμα και να χρησιμοποιεί-

τε την υψηλότερη ταχύτητα σε περίπτωση μεγάλης συγκέντρωσης οσμών και ατμών και την ενδιάμεση

ή τη χαμηλή ταχύτητα για αθόρυβη

και οικονομική εναλλαγή του αέρα. Πρέπει επίσης να ανάβετε τον

απορροφητήρα όταν αρχίζετε το μαγείρεμα και να τον αφήνετε αναμμένο λίγα λεπτά μετά τον τερματι-

σμό του μαγειρέματος.

3.2 - Τηρείτε σχολαστικά τις προειδοποιήσεις 1.7 και 1.8.

4 - ΣΥΝΤΗΡΗΣΗ ΚΑΙ ΚΑΘΑΡΙΣΜΟΣ

Η σωστή συντήρηση εξασφαλίζει υψηλή απόδοση και μεγάλη διάρκεια ζωής του απορροφητήρα.

ΠΡΟΣΟΧΗ: Η συγκέντρωση λιπών εντός του φίλτρου επηρεάζει την απόδοση της συσκευής και μπορεί

να προκαλέσει επίσης κίνδυνο πυρκαγιάς. Συνιστάται συνεπώς να τηρείτε σχολαστικά τις ακόλουθες οδηγίες. 4.1 - Φίλτρο για λίπη

Είναι το μηχανικό φίλτρο που διατίθεται σε ποικίλα μοντέλα και συγκρατεί τα σωματίδια λίπους.

Βρίσκεται στο εσωτερικό της γρίλιας αναρρόφησης.

Για τη συντήρηση ενεργήστε ως εξής:

a-Γενικά. Ανεξάρτητα από τον τύπο του φίλτρου, για να το βγάλετε ανοίξτε τη γρίλια και αφαιρέστε τις

ειδικές μεταλλικές ασφάλειες.

b-Λεπτό φίλτρο μιας χρήσεως

(πάχος περίπου 1 mm):

Δεν πλένεται και αντικαθίσταται περίπου κάθε 2 μήνες. Εάν το φίλτρο διαθέτει χημικούς δείκτες κορε-

σμού, αντικαθίσταται όταν:

b.1 - Το μοβ χρώμα των ορατών σημείων από το εξωτερικό εξαπλώνεται σε όλη την επιφάνεια του φίλτρου. b.2 - Το κόκκινο χρώμα των εσωτερικών λωρίδων που δεν είναι ορατό, φαίνεται από το εξωτερικό.

c-Μεταλλικά φίλτρα πολλών στρωμάτων: πλένεται περίπου 1 φορά το μήνα σε νερό με κοινό απορρυ-

παντικό ή σε πλυντήριο πιάτων. Πρέπει να στεγνώσει καλά πριν την τοποθέτηση.

4.2 - Φίλτρο ενεργού άνθρακα

Είναι χημικό φίλτρο που συγκρατεί τις οσμές του απορροφητήρα ανακύκλωσης. Για να το αφαιρέσετε,

ανοίξτε τη γρίλια και ξεβιδώστε το κεντρικό μεταλλικό πόμολο ή γυρίστε αργά προς τα αριστερά το φίλ-

τρο για να ελευθερωθεί ο κεντρικός σύνδεσμος μπαγιονέτ. Τοποθετήστε το ενεργώντας με την αντί-

στροφη σειρά. Για καλή απόδοση πρέπει

να αντικαθίσταται περίπου κάθε 3 μήνες.

Εάν ένας λαμπτήρας δεν λειτουργεί ή καεί, ανοίξτε τη γρίλια αναρρόφησης και ελέγξτε αν είναι καλά βι-

δωμένος. Εν ανάγκη, αντικαταστήστε τον με λαμπτήρα ιδίου τύπου και ισχύος.

Καθαρίζετε τον απορροφητήρα με χλιαρό νερό και ουδέτερο υγρό απορρυπαντικό. Αποφύγετε τη χρή-

ση διαλυτών, οινοπνεύματος και διαβρωτικών προϊόντων.

Για όλες τις ενέργειες από το σημείο 4.1 έως το σημείο 4.4 πρέπει να τηρείται η προειδοποίηση 1.9, ι-

δίως για την ενέργεια 4.3.B A B mm 500 550 600 700 800 900 1000

A mm 469 519 569 669 769 869 969Il simbolo sul prodotto o sulla confezione indica che il prodotto non deve essere considerato come un normale rifiuto domestico, ma deve essere

oczyszczania miasta lub sklepem, w którym produkt został zakupiony.

Το σύµβολο στο προϊόν ή επάνω στη συσκευασία του υποδεικνύει ότι δεν πρέπει να µ εταχειρίζεστε το προϊόν αυτό ως οικιακό απόρριµµα .

Αντιθέτως θα πρέπει να παραδίδεται στο κατάλληλο σηµείο συλλογής για την ανακύκλωση ηλεκτρικού και ηλεκτρονικού εξοπλισµού. Εξασφαλίζοντας

ότι το προϊόν αυτό διατίθεται σωστά, συµβάλλετε στην αποτροπή ενδεχόµενων

αρνητικών συνεπειών για το περιβάλλον και την ανθρώπινη υγεία, οι

οποίες θα µπορούσαν διαφορετικά να προκληθούν από ακατάλληλο χειρισµό απόρριψης του προϊόντος αυτού. Για λεπτοµερέστερες πληροφορίες

σχετικά µε την ανακύκλωση του προϊόντος αυτού, επικοινωνήστε µε το δηµαρχείο της περιοχής σας, την τοπική σας υπηρεσία αποκοµιδής οικιακών

απορριµµάτων ή µε το κατάστηµα όπου αγοράσατε το προϊόν.
