MANUAL DE USUARIO ZHT620B ZANUSSI

Manual de instrucciones

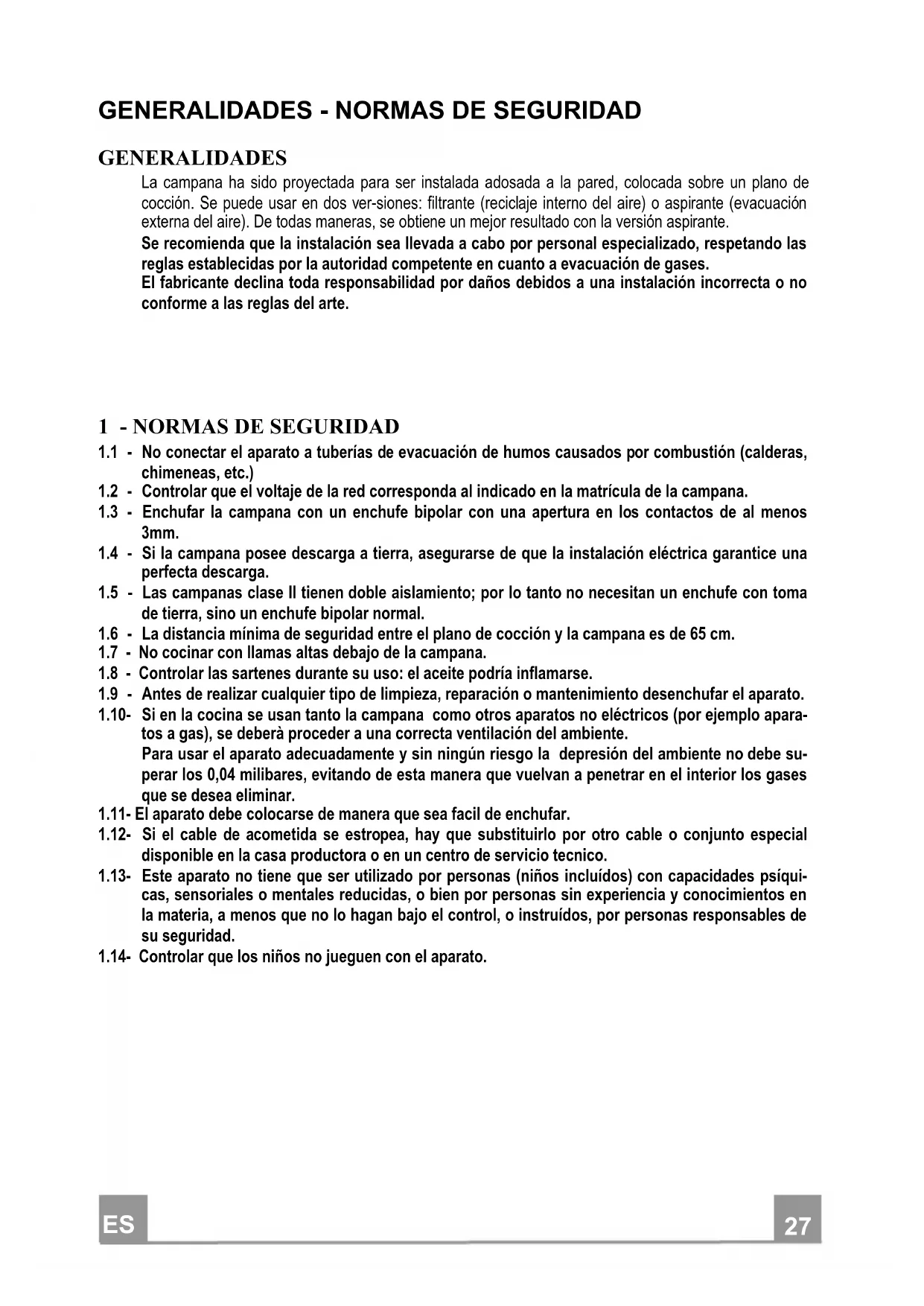

GENERALIDADES - NORMAS DE SEGURIDAD GENERALIDADES La campana ha sido proyectada para ser instalada adosada a la pared, colocada sobre un plano de

cocción. Se puede usar en dos ver-siones: filtrante (reciclaje interno del aire) o aspirante (evacuación

externa del aire). De todas maneras, se obtiene un mejor resultado con la versión aspirante.

Se recomienda que la instalación sea llevada a cabo por personal especializado, respetando las

reglas establecidas por la autoridad competente en cuanto a evacuación de gases.

El fabricante declina toda responsabilidad por daños debidos a una instalación incorrecta o no

conforme a las reglas del arte.

1 - NORMAS DE SEGURIDAD

1.1 - No conectar el aparato a tuberías de evacuación de humos causados por combustión (calderas,

1.2 - Controlar que el voltaje de la red corresponda al indicado en la matrícula de la campana.

1.3 - Enchufar la campana con un enchufe bipolar con una apertura en los contactos de al menos

1.4 - Si la campana posee descarga a tierra, asegurarse de que la instalación eléctrica garantice una

1.5 - Las campanas clase II tienen doble aislamiento; por lo tanto no necesitan un enchufe con toma

de tierra, sino un enchufe bipolar normal.

1.6 - La distancia mínima de seguridad entre el plano de cocción y la campana es de 65 cm.

1.7 - No cocinar con llamas altas debajo de la campana.

1.8 - Controlar las sartenes durante su uso: el aceite podría inflamarse.

1.9 - Antes de realizar cualquier tipo de limpieza, reparación o mantenimiento desenchufar el aparato.

1.10- Si en la cocina se usan tanto la campana como otros aparatos no eléctricos (por ejemplo apara-

tos a gas), se deberà proceder a una correcta ventilación del ambiente.

Para usar el aparato adecuadamente y sin ningún riesgo la depresión del ambiente no debe su-

perar los 0,04 milibares, evitando de esta manera que vuelvan a penetrar en el interior los gases

que se desea eliminar.

1.11- El aparato debe colocarse de manera que sea facil de enchufar.

1.12- Si el cable de acometida se estropea, hay que substituirlo por otro cable o conjunto especial

disponible en la casa productora o en un centro de servicio tecnico.

1.13- Este aparato no tiene que ser utilizado por personas (niños incluídos) con capacidades psíqui-

cas, sensoriales o mentales reducidas, o bien por personas sin experiencia y conocimientos en

la materia, a menos que no lo hagan bajo el control, o instruídos, por personas responsables de

1.14- Controlar que los niños no jueguen con el aparato.ES

2 - INSTALACION En ciertas ocasiones para proceder a la insta-lación de la campana es necesario quitar la rejilla de aspi-

2.1 - Apertura y extracción de la rejilla de aspiración

Para abrir la rejilla deslizar hacia el centro los botones situados en la parte inferior de la campana. La

rejilla descenderà girando alrededor de los dos pernos posteriores.

Con la rejilla abierta, en posición vertical, desli-zar el perno posterior derecho hacia adelante hasta sa-

carlo completamente.

2.2 - Instalación de la campana debajo de un armario de cocina

a - Armario preagujereado: Unir la campana al armario mediante los agujeros existentes en la base del ar-

mario usando los cuatro tornillos 4,2x44,4 incluidos en la bolsa de accesorios. No es necesario abrir la

b - Armario sin agujerear:

b.1- Si la campana incluye una plantilla, seguir las indicaciones dadas en esta.

b.2- Si la campana no incluye la plantilla abrir la rejilla, apoyar la campana contra la base del armario y

atornillarla desde el interior directamente a la madera del armario con tornillos 3,5x16 (Sin incluir en la

bolsa de los accesorios).

2.3 - Fijación a la pared

a - Ayudándonos con la plantilla, hacer dos agujeros de diametro 8 en el muro, colocar los dos tacos de

plástico y los dos tornillos 4,2 x 44,4 dejando 5 mm sin atornillar, quitar la rejilla de aspiración, engan-

char la campana a los dos tornillos mediante los dos agujeros posteriores con forma de ojal y atornillar

completamente los tornillos.

b - Si no disponemos de la plantilla, hacer dos agujeros de diametro 8 (Ver figura) y colocar los tacos y los

tornillos procediendo como se indica en el párrafo a.

c - Si la campana se fija a la pared mediante placas de sujeción (Opcional) seguir las instrucciones dadas

en la correspondiente plantilla.

d - Respetar la norma de seguridad 1.6.

2.4 - Elección de la versión

Abrir la rejilla de aspiración y colocar la leva o el manubrio en la posición “aspirante”. Quitar, si se en-

cuentra colocado, el cartucho de carbón activo desenroscando el pomo central a bayo-neta. Unir la tu-

bería externa con el empalme de diametro 100 mm (Ø 12 mm en algunos mode-los) situado en la salida

superior o posterior según sea necesario.

Colocar el tapón en el agujero que no se vaya a usar. Respetar escrupulosamente la norma de seguri-

Abrir la rejilla de aspiración y colocar la leva o el manubrio en posición “filtrante”. Colocar el cartucho de

carbón activo en el soporte del motor sujetándolo con el pomo metálico central o girandolo lentamente

en el sentido de las agujas del reloj para colocarlo en el enganche a ba- yoneta. La tubería externa

puede seguir conectada.

2.5 - La conexión elétrica se puede realizar

a - Directamente a un enchufe con descarga a tierra, si el aparato está dotado de un enchufe ade-cuado.

b - Con la correspondiente instalación eléctrica de conexión si el aparato no posee enchufe.

c - Respetar las normas de seguridad 1.2 ,1.3 y 1.4.ES

3.1- Mediante los mandos se optiene el encendido, regulación de la velocidad del motor e iluminación del

plano de cocción. Para obtener un rendimiento óptimo se aconseja abrir la visera y usar la velocidad

mas fuerte en caso de una gran concentración de olores y humos, y la velocidad intermedia o inferior

para proceder a un cambio de aire silencioso y económico. Además, es necesario encender la campa-

na cuando se empieza a cocinar, dejándola encendidad durante algún minuto cuando se haya termina-

3.2- Respetar sin falta las normas de seguridad 1.7 y 1.8.

4 - MANTENIMIENTO Y LIMPIEZA Un correcto mantenimiento garantiza un mayor rendimiento y una larga vida a la campana.

ATENCION: Si se acumula grasa en el interior del filtro, además de perjudicar al rendimiento del apara-

to, puede ser causa de incendio.

Recomendamos por lo tanto, respetar las intruc-ciones dadas a continuación.

4.1 - Filtro antigrasa

Es un filtro mecánico, que se fabrica en diferentes versiones alternativas, que detiene las partículas de

grasa. Está colocado en el interior de la rejilla de aspiración. Para cambiarlo proceder de la siguiente

Independientemente del tipo de filtro, para quitarlo, abrir la rejilla y quitar las sujeciones metálicas.

(Espesor alrededor de 1 mm): No se puede lavar, debe sustituirse cada dos meses. Si el filtro está do-

tado de indicadores químicos de saturación sustituirlo cuando:

b.1-El color viola de los puntos visibles desde el exterior se haya extendido a toda la superficie del

b.2-El color rojo de las rayas internas, que en cicunstancias normales no se ven, sean visibles

c-Filtro metálico multicapas: Se debe lavar una vez al mes en agua y detergente normal o en el lavavaji-

llas. Dejarlo secar completamente antes de volver a montarlo.

4.2 - Limpieza de los Filtros Antigrasa Metàlicos

• Se pueden lavar en el lavavajillas y requieren un lavado cada 2 meses aproximadamente o más a

menudo si su uso es muy intenso.

• Quitar los filtros uno por vez, operando en los enganches correspondientes.

• Lavar los filtros evitando que se doblen y dejarlos secar antes de volverlos a montar.

• Montar los filtros prestando atención en mantener la manija hacia la parte visible exterior.

4.3 - Filtro de carbón activo

Es un filtro químico que retiene los olores en la campana en versión filtrante. Para quitarlo, abrir la rejilla

y desenroscar el pomo metálico central o girarlo en el sentido contrario al de las agujas del reloj, hasta

desenganchar la bayoneta central. Volver a montarlo procediendo de manera inversa. Para obtener un

buen rendimiento debe ser sustituido cada tres meses.

Si una bombilla se funde o deja de funcionar, abrir la rejilla de aspiración y controlar que la bombilla es-

té bien colocada. Si es necesario, cambiarla por otra de tipo y potencia igual.

Limpiar la campana con agua templada y detergente líquido neutro, evitar el uso de disolventes, alcohol

o sustancias abrasivas.

En todas las operaciones a partir del punto 4.1 al punto 4.4 respetar la norma de seguridad 1.9, en par-

ticular al realizar la operación 4.3.PT

mm de abertura de contactos.

en el producto o en su embalaje indica que este producto no se puede tratar como desperdicios normales del hogar. Este producto

se debe entregar al punto de recolección de equipos eléctricos y electrónicos para reciclaje. Al asegurarse de que este producto se deseche correcta-

mente, usted ayudará a evitar posibles consecuencias negativas para el ambiente y la salud pública, lo cual podría ocurrir si este producto no se mani-

pula de forma adecuada. Para obtener información más detallada sobre el reciclaje de este producto, póngase en contacto con la administración de su

ciudad, con su servicio de desechos del hogar o con la tienda donde compró el producto.
