MANUAL DE USUARIO ZHC 6141 X ZANUSSI

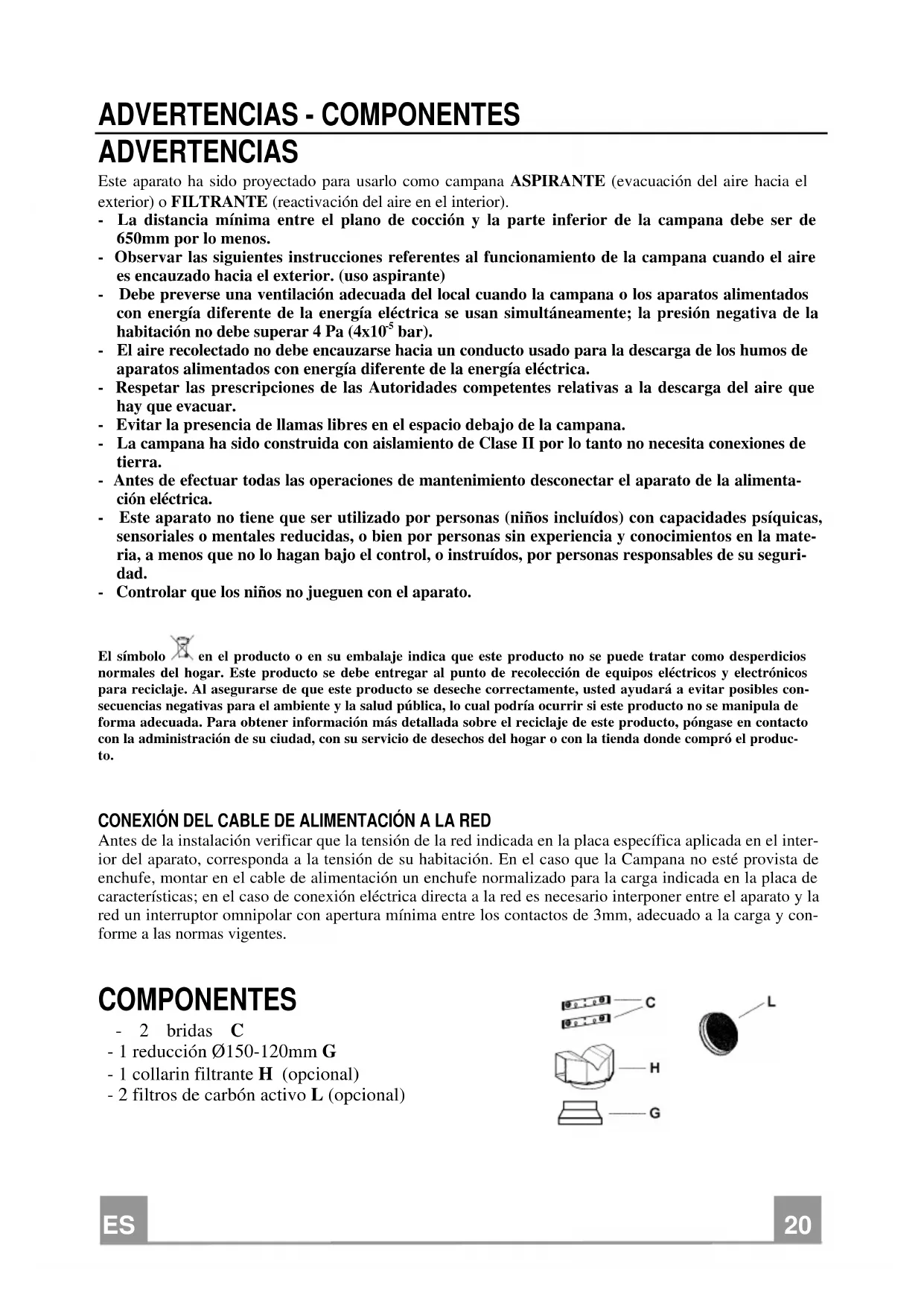

ÍNDICE ADVERTENCIAS - COMPONENTES20

ADVERTENCIAS - COMPONENTES ADVERTENCIAS Este aparato ha sido proyectado para usarlo como campana ASPIRANTE (evacuación del aire hacia el

exterior) o FILTRANTE (reactivación del aire en el interior).

- La distancia mínima entre el plano de cocción y la parte inferior de la campana debe ser de

- Observar las siguientes instrucciones referentes al funcionamiento de la campana cuando el aire

es encauzado hacia el exterior. (uso aspirante)

- Debe preverse una ventilación adecuada del local cuando la campana o los aparatos alimentados

con energía diferente de la energía eléctrica se usan simultáneamente; la presión negativa de la

habitación no debe superar 4 Pa (4x10

- El aire recolectado no debe encauzarse hacia un conducto usado para la descarga de los humos de

aparatos alimentados con energía diferente de la energía eléctrica.

- Respetar las prescripciones de las Autoridades competentes relativas a la descarga del aire que

- Evitar la presencia de llamas libres en el espacio debajo de la campana.

- La campana ha sido construida con aislamiento de Clase II por lo tanto no necesita conexiones de

- Antes de efectuar todas las operaciones de mantenimiento desconectar el aparato de la alimenta-

- Este aparato no tiene que ser utilizado por personas (niños incluídos) con capacidades psíquicas,

sensoriales o mentales reducidas, o bien por personas sin experiencia y conocimientos en la mate-

ria, a menos que no lo hagan bajo el control, o instruídos, por personas responsables de su seguri-

- Controlar que los niños no jueguen con el aparato.

en el producto o en su embalaje indica que este producto no se puede tratar como desperdicios

normales del hogar. Este producto se debe entregar al punto de recolección de equipos eléctricos y electrónicos

para reciclaje. Al asegurarse de que este producto se deseche correctamente, usted ayudará a evitar posibles con-

secuencias negativas para el ambiente y la salud pública, lo cual podría ocurrir si este producto no se manipula de

forma adecuada. Para obtener información más detallada sobre el reciclaje de este producto, póngase en contacto

con la administración de su ciudad, con su servicio de desechos del hogar o con la tienda donde compró el produc-

CONEXIÓN DEL CABLE DE ALIMENTACIÓN A LA RED Antes de la instalación verificar que la tensión de la red indicada en la placa específica aplicada en el inter-

ior del aparato, corresponda a la tensión de su habitación. En el caso que la Campana no esté provista de

enchufe, montar en el cable de alimentación un enchufe normalizado para la carga indicada en la placa de

características; en el caso de conexión eléctrica directa a la red es necesario interponer entre el aparato y la

red un interruptor omnipolar con apertura mínima entre los contactos de 3mm, adecuado a la carga y con-

forme a las normas vigentes.

- 1 reducción Ø150-120mm G

- 1 collarin filtrante H (opcional)

- 2 filtros de carbón activo L (opcional)ES

INSTALACIÓN La campana debe montarse al centro del plano de cocción. La distancia mínima entre el plano

de cocción y la superficie inferior de la campana debe ser de 650mm.

Para el montaje de la campana proceder de la manera siguiente:

1) Hacer n°6 orificios (X1-X2-J) Ø 8mm respetando las cotas indicadas en la fig. 1.

2) Para los diferentes montajes usar los tornillos y los tornillos de expansión suministrados en

3) Bloquear los bridas C (fig. 2) a la pared en los orificios X.

5) Fijar la campana a la pared en los orificios externos J1 e J2 (fig. 3).

6) Fijar la brida de empalme E con los correspondientes tornillos autorroscantes Ø 2,9mm en

la boca de salida del aire del motor en los orificios Z predispuestos (fig. 4).

7) Montaje ASPIRANTE o FILTRANTE:

ASPIRANTE Para la instalación de la versión aspirante, conectar la campana al tubo de salida mediante un

tubo rígido o flexible de ø150 o 120 mm, a discreción del instalador.

• Para la conexión con el tubo de ø120 mm, introducir la brida de reducción 9 en la salida

del cuerpo de la campana.

• Fijar el tubo con abrazaderas adecuadas. Este material no se proporciona en dotación.

• Quitar los filtros antiolor al carbón activo.

- Introducir el collarin filtrante H (fig. 6).

- Montar los filtros de carbón activo L (fig. 7) y bloquearlos girando en sentido horario

(aproximadamente 10°) hasta que se acciona el tope de parada. Para desmontar efectuar las

operaciones en orden inverso.

8) Fijar la chimenea superior A (fig. 8) en los bridas C (fig. 2/fig. 8) usando n°4 tornillos au-

torroscantes Ø2,9mm suministrados en dotación. La distancia entre los orificios de fijación

X1 y X2, queda determinada por la altura de la chimenea superior H.

9) Aplicar frontalmente la chimenea inferior B (fig. 9) ensanchando ligeramente las dos par-

tes laterales y luego insertarla en la campana (fig. 9).ES

USO - MANTENIMIENTO USO Les recomendamos hacer funcionar el aparato un poco antes de proceder a la cocción de cual-

quier alimento y dejarlo funcionar hasta 15 minutos después de la cocción, en todo caso hasta

que haya desaparecido todo el olor.

1) Tablero de mandos con interruptores (Fig.11)

- Un interruptor que manda el encendido de la instalación de iluminación.

- Un interruptor para conmutar las tres velocidades de ejercicio.

- Una luz indicadora general que señala que el motor está en función.

MANTENIMIENTO NOTA. Antes de cualquier intervención de mantenimiento, reparación y eventual sustitución

de las lámparas, desconectar el aparato de la red eléctrica.

1. Iluminación (Fig.10)

Lámparas incandescentes de 40 W

• Quitar los filtros antigrasa metálicos, o abrir la rejilla portafiltros.

• Destornillar las lámparas y sustituirlas con nuevas que tengan las mismas características.

• Montar nuevamente los filtros antigrasa metálicos, o cerrar la rejilla portafiltros.

Con intervalos más o menos frecuentes, según el uso de la campana, en todo caso una vez

cada 2 meses, los filtros metálicos deben desmontarse y lavarse con agua caliente jabono-

sa, o ser directamente lavados en lavavajillas y deben montarse nuevamente cuando están

secos (los filtros de carbón activo no deben lavarse en absoluto y deben ser sustituidos ca-

Para la limpieza externa de la campana usar un paño húmedo con alcohol o con productos

adecuados que se encuentran en el comercio. Evite usar elementos abrasivos.

IMPORTANTE: El empleo de llamas libres es dañoso para los filtros, por lo tanto se aconseja

no dejar encendido un quemador de gas sin olla. Es obligatorio limpiar la campana y los fil-

tros, además de sustituirlos periódicamente según nuestras instrucciones para evitar peligros de

ATENCIÓN: La casa productora no responde por eventuales daños causados por la falta de

mantenimiento del filtro anti-grasa (lavado cada dos meses), sustitución del filtro carbón y por

no respetar las instrucciones de montaje y conexión eléctrica antes descritas.PT
