BEDIENUNGSANLEITUNG ZHC 950 X ZANUSSI

INHALTSVERZEICHNIS EMPFEHLUNGEN UND HINWEISE30

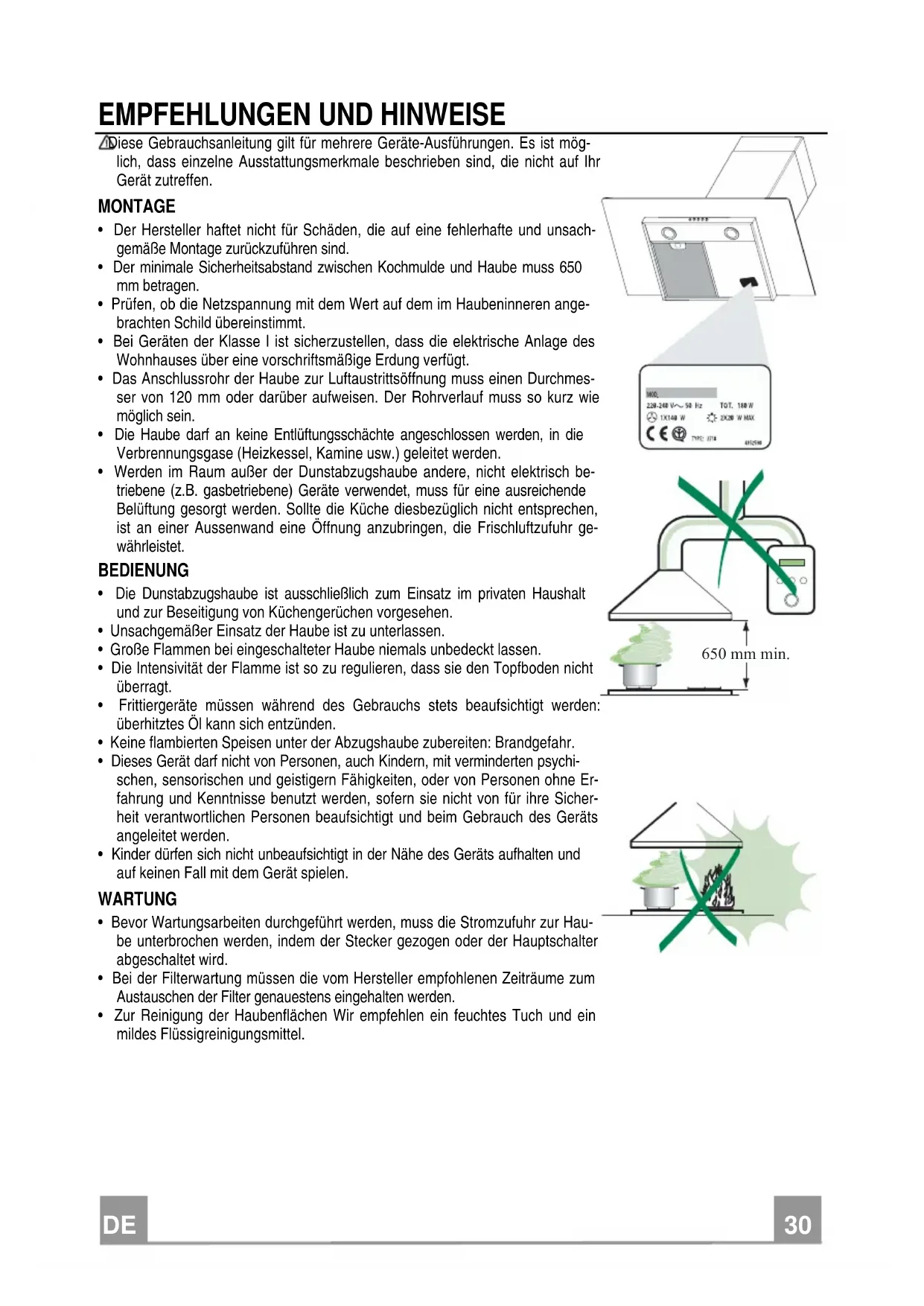

EMPFEHLUNGEN UND HINWEISE Diese Gebrauchsanleitung gilt für mehrere Geräte-Ausführungen. Es ist mög-lich, dass einzelne Ausstattungsmerkmale beschrieben sind, die nicht auf Ihr Gerät zutreffen. MONTAGE • Der Hersteller haftet nicht für Schäden, die auf eine fehlerhafte und unsach-gemäße Montage zurückzuführen sind. • Der minimale Sicherheitsabstand zwischen Kochmulde und Haube muss 650 mm betragen. • Prüfen, ob die Netzspannung mit dem Wert auf dem im Haubeninneren ange-brachten Schild übereinstimmt. • Bei Geräten der Klasse I ist sicherzustellen, dass die elektrische Anlage des Wohnhauses über eine vorschriftsmäßige Erdung verfügt. • Das Anschlussrohr der Haube zur Luftaustrittsöffnung muss einen Durchmes-ser von 120 mm oder darüber aufweisen. Der Rohrverlauf muss so kurz wie möglich sein. • Die Haube darf an keine Entlüftungsschächte angeschlossen werden, in die Verbrennungsgase (Heizkessel, Kamine usw.) geleitet werden. • Werden im Raum außer der Dunstabzugshaube andere, nicht elektrisch be-triebene (z.B. gasbetriebene) Geräte verwendet, muss für eine ausreichende Belüftung gesorgt werden. Sollte die Küche diesbezüglich nicht entsprechen, ist an einer Aussenwand eine Öffnung anzubringen, die Frischluftzufuhr ge-währleistet. BEDIENUNG • Die Dunstabzugshaube ist ausschließlich zum Einsatz im privaten Haushalt und zur Beseitigung von Küchengerüchen vorgesehen. • Unsachgemäßer Einsatz der Haube ist zu unterlassen. • Große Flammen bei eingeschalteter Haube niemals unbedeckt lassen. • Die Intensivität der Flamme ist so zu regulieren, dass sie den Topfboden nicht überragt. • Frittiergeräte müssen während des Gebrauchs stets beaufsichtigt werden: überhitztes Öl kann sich entzünden. • Keine flambierten Speisen unter der Abzugshaube zubereiten: Brandgefahr. • Dieses Gerät darf nicht von Personen, auch Kindern, mit verminderten psychi-schen, sensorischen und geistigern Fähigkeiten, oder von Personen ohne Er-fahrung und Kenntnisse benutzt werden, sofern sie nicht von für ihre Sicher-heit verantwortlichen Personen beaufsichtigt und beim Gebrauch des Geräts angeleitet werden. • Kinder dürfen sich nicht unbeaufsichtigt in der Nähe des Geräts aufhalten und auf keinen Fall mit dem Gerät spielen. WARTUNG • Bevor Wartungsarbeiten durchgeführt werden, muss die Stromzufuhr zur Hau-be unterbrochen werden, indem der Stecker gezogen oder der Hauptschalter abgeschaltet wird. • Bei der Filterwartung müssen die vom Hersteller empfohlenen Zeiträume zum Austauschen der Filter genauestens eingehalten werden. • Zur Reinigung der Haubenflächen Wir empfehlen ein feuchtes Tuch und ein mildes Flüssigreinigungsmittel.

CHARAKTERISTIKEN Platzbedarf

1 1 Haubenkörper mit Schaltern, Beleuchtung, Gebläse-

2 1 Teleskopkamin bestehend aus:

2.1 1 oberer Kaminteil

2.2 1 unterer Kaminteil

9 1 Reduzierflansch ø 150-120 mm

14.1 2 Verlängerung Luftaustritt-Anschlussstück

15 1 Luftaustritt-Anschlussstück

Pos. St. Montagekomponenten

7.2.1 2 Befestigungsbügel oberer Kaminteil

7.3 1 Bügel für Anschlusshalter

1 Bedienungsanleitung

MONTAGE Bohren der Befestigungslöcher und Fixieren der Befestigungsbügel

Nachstehende Linien an die Wand zeichnen:

• eine vertikale Linie bis zur Decke oder oberen Begrenzung, und zwar in der Mitte des Be-

reiches, in dem die Haube montiert werden soll;

• eine horizontale Linie: mit einem minimalen Abstand von 650 mm zur Kochfläche.

• Einen Bügel 7.2.1 zirka 1-2 mm unter der Decke oder oberen Begrenzung an die Wand le-

gen und seinen Mittelpunkt (Einschnitte) auf die vertikale Bezugslinie ausrichten.

• Die Mitte der beiden Bügellöcher an der Wand markieren.

• Den zweiten Bügel 7.2.1 an die Wand legen, wobei ein Abstand X mm vom oberen Bügel

einzuhalten ist (X = Höhe des jeweiligen oberen Kaminteils); den Mittelpunkt (Einschnitte)

auf die vertikale Bezugslinie ausrichten.

• Die Mitte der Bügellöcher an der Wand markieren.

• Wie beschrieben einen Bezugspunkt 116 mm von der vertikalen Bezugslinie und 306 mm

oberhalb der horizontalen Bezugslinie kennzeichnen.

• Gleichermaßen an der gegenüberliegenden Seite vorgehen.

• Mit einem Bohrer ø 8 mm die markierten Punkte bohren.

• Die Dübel 11 in die Bohrungen einfügen.

• Den unteren Bügel mit den mitgelieferten Schrauben 12a (4,2 x 44,4) fixieren.

• Den Bügel für Anschlusshalter mit den 2 mitgelieferten Schrauben 12a (4,2 x 44,4) auf den

oberen Bügel 7.2.1 befestigen.

• 2 der mitgelieferten Schrauben 12a (4,2 x 44,4) bei den Befestigungslöchern des Hauben-

körpers einschrauben, wobei zwischen Wand und Schraubenkopf ein Freiraum von 5-6 mm

Montage des Haubenkörpers

• Bevor der Haubenkörper eingehakt wird, die 2 Schrauben Vr

bei den Haubenkörper-Anhakpunkten festziehen.

• Den Haubenkörper bei den Schrauben 12a einhängen.

• Die Halteschrauben 12a definitiv festziehen.

• Den Haubenkörper mit Hilfe der Schrauben Vr ausrichten.

Anschlüss in abluftversion

Bei Abluftbetrieb kann die Haube vom Installateur wahlweise

mittels Rohr oder Schlauch (ø 150 oder 120 mm) an die Außen-

rohrleitung angeschlossen werden.

• Bei Verwendung eines Anschlussrohres ø 120 den Reduzier-

flansch 9 am Haubenaustritt anbringen.

• Das Rohr mit geeigneten Rohrschellen fixieren. Das hierzu

erforderliche Material wird nicht mitgeliefert.

• Eventuell vorhandene Aktivkohlefilter entnehmen.

Anschluss der Umluftversion

• Den Anschluss 15 am Haltebügel 7.3 einsetzen und mit einer

• Die Verlängerungen 14.1 beim Anschluss 15 seitlich einfügen.

• Überprüfen, ob die Verlängerungen 14.1 mit den entsprechen-

den Kaminstutzen sowohl horizontal wie auch vertikal über-

• Vom Installateur wahlweise mittels Rohr oder Schlauch (ø 150

mm), den Anschluss 15 am Haubenaustritt anbringen.

• Kontrollieren, ob der Aktivkohle-Geruchsfilter montiert ist.

• Bei Anschluss der Haube an das Stromnetz muss ein zweipoli-

ger Schalter mit einem Öffnungsweg von mindestens 3 mm

zwischengeschaltet werden.

• Entfernen Sie die Fettfilter (s. Abschnitt „Wartung“) und versi-

chern Sie sich, daß die Kabelverbindung in die Steckdose des

Gebläses einwandfrei eingesteckt wird.

• Die beiden seitlichen Schenkel leicht auseinanderbiegen, hinter

den Bügeln 7.2.1 einhängen und bis zum Anschlag wieder

• Bei den Bügeln 7.2.1 mit Hilfe der 4 mitgelieferten Schrauben

• Überprüfen, ob die Verlängerungen mit den entsprechenden

Kaminstutzen übereinstimmen.

• Die beiden seitlichen Schenkel des Kaminteils leicht auseinan-

der biegen, zwischen dem oberen Kaminteil und der Wand

einhängen und bis zum Anschlag wieder schließen.

• Den unteren Teil seitlich am Haubenkörper mit 2 der mitgelie-

ferten Schrauben 12c fixieren.

BEDIENUNG L V1 V2 V3

S L Beleucht. Schaltet die Beleuchtung ein und aus.

S Led Betriebsanzeigelampe.

V1 Motor Schaltet den Gebläsemotor mit minimaler Geschwindigkeit ein oder aus.

Diese Stufe ist für einen ständigen und besonders leisen Luftaustausch bei

geringer Kochdunstentwicklung geeignet.

V2 Geschw. Mittlere Gebläsestufe, eignet sich aufgrund des guten Verhältnisses zwi-

schen Fördervolumen und Geräuschentwicklung für die meisten Anwen-

V3 Geschw. Höchste Gebläsestufe, eignet sich für starke Kochdunstentwicklung, auch

über längere Zeit hin.DE

WARTUNG Fettfilter SELBSTTRAGENDER METALLFETTFILTER REINIGUNG • Sie müssen nach 2-monatigem Betrieb bzw. bei starkem Ein-

satz auch häufiger gereinigt werden, was im Geschirrspüler

• Die Filter nacheinander aushaken, indem sie auf die Rückseite

der Gruppe geschoben und gleichzeitig nach unten gezogen

• Die Filter reinigen (darauf achten, sie nicht zu verbiegen) und

vor der Remontage trocknen lassen.

• Bei der Remontage ist darauf zu achten, dass sich der Griff auf

der sichtbaren Außenseite befindet.

Geruchsfilter (Umluftversion) AUSTAUSCHEN DER AKTIVKOHLE FILTER • Dieser Filter kann weder gewaschen noch wiederverwendet

werden und ist alle 4 Betriebsmonate bzw. bei starkem Einsatz

auch häufiger auszutauschen.

• Die Metallfettfilter entfernen.

• Den gesättigten Aktivkohle-Geruchsfilter aushaken.

• Den neuen Filter in seinem Sitz einhaken.

• Die Metallfettfilter wieder montieren.

• Die Kohlefilter können mit dem Hausmüll entsorgt werden.

AUSWECHSELN DER LAMPEN Glühlampen 40W

• Die Metallfettfilter entfernen.

• Die Lampen ausschrauben und durch gleichwertige ersetzen.

• Die Metallfettfilter wieder montieren.NL

• Den Anschluss 15 am Haltebügel 7.3 einsetzen und mit einer

ménagers ou le magasin où vous avez acheté le produit.

Das Symbol auf dem Produkt oder seiner Verpackung weist darauf hin, dass dieses Produkt nicht als normaler Haushaltsabfall zu behandeln ist, sondern an

einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden muss. Durch Ihren Beitrag zum korrekten Entsorgen dieses

Produkts schützen Sie die Umwelt und die Gesundheit Ihrer Mitmenschen. Umwelt und Gesundheit werden durch falsches Entsorgen gefährdet. Weitere Informationen

über das Recycling dieses Produkts erhalten Sie von Ihrem Rathaus, Ihrer Müllabfuhr oder dem Geschäft, in dem Sie das Produkt gekauft haben.
